1. EPANET 2
Introduzione all’utilizzo del software
Ing. Blal ADEM ESMAIL
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 1
Sunday, May 13, 12

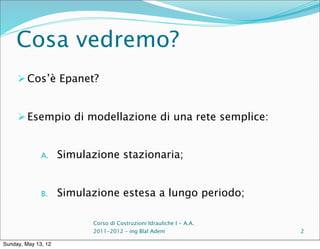

2. Cosa vedremo?
 Cos’è Epanet?
 Esempio di modellazione di una rete semplice:
A. Simulazione stazionaria;
B. Simulazione estesa a lungo periodo;
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 2
Sunday, May 13, 12

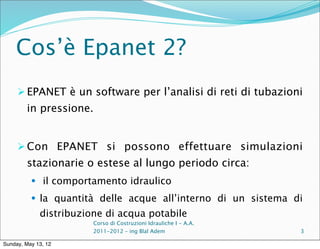

3. Cos’è Epanet 2?
 EPANET è un software per l’analisi di reti di tubazioni
in pressione.
 Con EPANET si possono effettuare simulazioni
stazionarie o estese al lungo periodo circa:
 il comportamento idraulico
 la quantità delle acque all’interno di un sistema di
distribuzione di acqua potabile
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 3
Sunday, May 13, 12

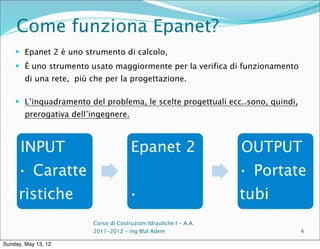

4. Come funziona Epanet?
 Epanet 2 è uno strumento di calcolo,
 È uno strumento usato maggiormente per la verifica di funzionamento
di una rete, più che per la progettazione.
 L’inquadramento del problema, le scelte progettuali ecc..sono, quindi,
prerogativa dell’ingegnere.
INPUT Epanet 2 OUTPUT
• Caratte • Portate
ristiche • tubi
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 4
Sunday, May 13, 12

5. Descrizione di una rete di distribuzione
Un sistema di distribuzione di acqua in pressione è costituito da
componenti fisici e non:
NODI
COMPONENTI
FISICI COLLEGAMENTI
RETE
CURVE
COMPONENTI PATTERN
NON FISICI
CONTROLLI
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 5
Sunday, May 13, 12

6. Descrizione di una rete di distribuzione
Un sistema di distribuzione di acqua in pressione è costituito da
componenti fisici e non:
Punti di erogazione
NODI Serbatoi di compenso
Bacini idrici
COMPONENTI
FISICI
Tubazioni
COLLEGAMENTI Pompe
Valvole
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 6
Sunday, May 13, 12

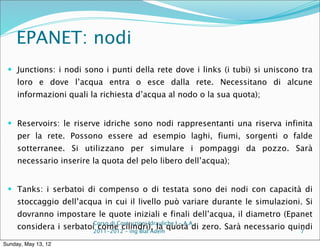

7. EPANET: nodi
 Junctions: i nodi sono i punti della rete dove i links (i tubi) si uniscono tra
loro e dove l’acqua entra o esce dalla rete. Necessitano di alcune
informazioni quali la richiesta d’acqua al nodo o la sua quota);
 Reservoirs: le riserve idriche sono nodi rappresentanti una riserva infinita
per la rete. Possono essere ad esempio laghi, fiumi, sorgenti o falde
sotterranee. Si utilizzano per simulare i pompaggi da pozzo. Sarà
necessario inserire la quota del pelo libero dell’acqua);
 Tanks: i serbatoi di compenso o di testata sono dei nodi con capacità di
stoccaggio dell’acqua in cui il livello può variare durante le simulazioni. Si
dovranno impostare le quote iniziali e finali dell’acqua, il diametro (Epanet
Corso di Costruzioni Idrauliche I - A.A.
considera i serbatoi2011-2012 – ing Blal Adem quota di zero. Sarà necessario quindi
come cilindri), la 7
Sunday, May 13, 12

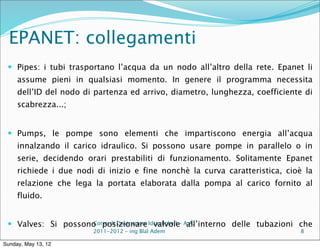

8. EPANET: collegamenti
 Pipes: i tubi trasportano l’acqua da un nodo all’altro della rete. Epanet li
assume pieni in qualsiasi momento. In genere il programma necessita
dell’ID del nodo di partenza ed arrivo, diametro, lunghezza, coefficiente di
scabrezza...;
 Pumps, le pompe sono elementi che impartiscono energia all’acqua
innalzando il carico idraulico. Si possono usare pompe in parallelo o in
serie, decidendo orari prestabiliti di funzionamento. Solitamente Epanet
richiede i due nodi di inizio e fine nonchè la curva caratteristica, cioè la
relazione che lega la portata elaborata dalla pompa al carico fornito al
fluido.
 Valves: Si possono posizionare Idrauliche I - A.A.
Corso di Costruzioni valvole all’interno delle tubazioni che
2011-2012 – ing Blal Adem 8
Sunday, May 13, 12

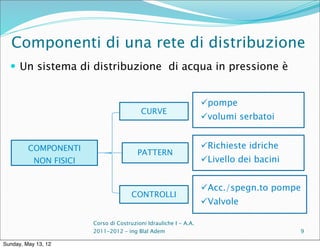

9. Componenti di una rete di distribuzione
 Un sistema di distribuzione di acqua in pressione è
pompe
CURVE
volumi serbatoi
COMPONENTI Richieste idriche
PATTERN
NON FISICI Livello dei bacini
Acc./spegn.to pompe
CONTROLLI
Valvole
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 9
Sunday, May 13, 12

10. Epanet: dati in OUTPUT
 In seguito ad una simulazione del comportamento di una
rete, EPANET è in grado di fornire informazioni circa:
 la portata d’acqua in ogni tubo,
 la pressione in ogni nodo,
 il livello dell’acqua in ciascun serbatoio,
 la concentrazione di una specie chimica su tutta la rete,
 l’età dell’acqua,
 tenere traccia di eventuali fonti di tracing.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 10
Sunday, May 13, 12

11. Epanet: capacità di modellazione
EPANET dispone di strumenti di analisi idraulica che consentono di:
1. analizzare reti di qualunque dimensione,
2. scegliere tra varie formule per il calcolo della perdita di carico per
attrito: Hazen-Williams, Darcy-Weisbach o Chezy-Manning,
3. modellare le perdite di carico minori dovute a curve, raccordi, ecc
4. modellare pompe a velocità costante o variabile
5. calcolare il consumo di energia e i costi di pompaggio
6. modellare vari tipi valvole, comprese quelle di intercettazione, di
controllo e di regolazione della pressione o della portata,
7. avere serbatoi di stoccaggio di qualsiasi forma (cioè, diametro può
variare in altezza)
8. modellare domande multiple rispetto allo stesso nodo, ognuno con il
proprio modello di variazione nel tempo (pattern)
Corso di Costruzioni Idrauliche I - A.A.
9. modellazione di portate– in funzione della
2011-2012 ing Blal Adem pressione emesse da 11
Sunday, May 13, 12

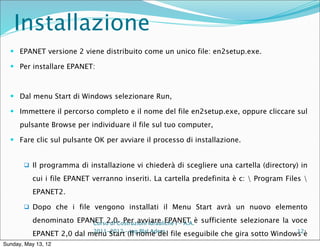

12. Installazione
 EPANET versione 2 viene distribuito come un unico file: en2setup.exe.
 Per installare EPANET:
 Dal menu Start di Windows selezionare Run,
 Immettere il percorso completo e il nome del file en2setup.exe, oppure cliccare sul
pulsante Browse per individuare il file sul tuo computer,
 Fare clic sul pulsante OK per avviare il processo di installazione.
 Il programma di installazione vi chiederà di scegliere una cartella (directory) in
cui i file EPANET verranno inseriti. La cartella predefinita è c: Program Files
EPANET2.
 Dopo che i file vengono installati il Menu Start avrà un nuovo elemento
denominato EPANET 2.0. Per avviare EPANET è sufficiente selezionare la voce
Corso di Costruzioni Idrauliche I - A.A.
EPANET 2,0 dal menu Start–(Il nome del file eseguibile che gira sotto Windows è
2011-2012 ing Blal Adem 12
Sunday, May 13, 12

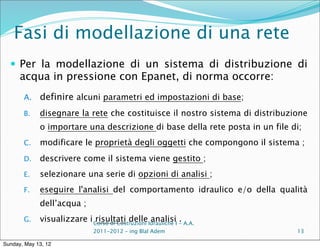

13. Fasi di modellazione di una rete
 Per la modellazione di un sistema di distribuzione di
acqua in pressione con Epanet, di norma occorre:
A. definire alcuni parametri ed impostazioni di base;
B. disegnare la rete che costituisce il nostro sistema di distribuzione
o importare una descrizione di base della rete posta in un file di;
C. modificare le proprietà degli oggetti che compongono il sistema ;
D. descrivere come il sistema viene gestito ;
E. selezionare una serie di opzioni di analisi ;
F. eseguire l'analisi del comportamento idraulico e/o della qualità
dell’acqua ;
G. visualizzare i Corso di Costruzioni Idrauliche I - A.A.
risultati delle analisi .
2011-2012 – ing Blal Adem 13
Sunday, May 13, 12

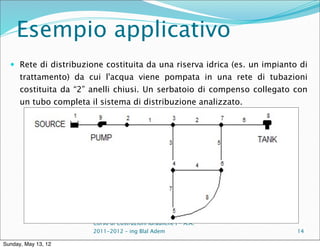

14. Esempio applicativo
 Rete di distribuzione costituita da una riserva idrica (es. un impianto di
trattamento) da cui l'acqua viene pompata in una rete di tubazioni
costituita da “2” anelli chiusi. Un serbatoio di compenso collegato con
un tubo completa il sistema di distribuzione analizzato.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 14
Sunday, May 13, 12

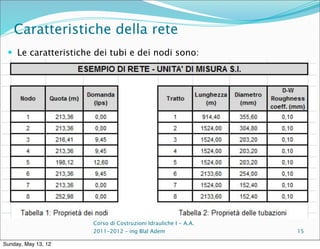

15. Caratteristiche della rete
 Le caratteristiche dei tubi e dei nodi sono:
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 15
Sunday, May 13, 12

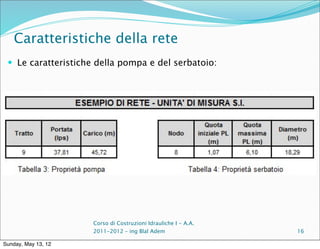

16. Caratteristiche della rete
 Le caratteristiche della pompa e del serbatoio:
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 16
Sunday, May 13, 12

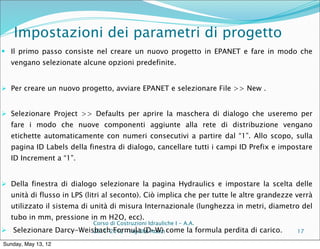

17. Impostazioni dei parametri di progetto
 Il primo passo consiste nel creare un nuovo progetto in EPANET e fare in modo che
vengano selezionate alcune opzioni predefinite.
 Per creare un nuovo progetto, avviare EPANET e selezionare File >> New .
 Selezionare Project >> Defaults per aprire la maschera di dialogo che useremo per
fare i modo che nuove componenti aggiunte alla rete di distribuzione vengano
etichette automaticamente con numeri consecutivi a partire dal “1”. Allo scopo, sulla
pagina ID Labels della finestra di dialogo, cancellare tutti i campi ID Prefix e impostare
ID Increment a “1”.
 Della finestra di dialogo selezionare la pagina Hydraulics e impostare la scelta delle
unità di flusso in LPS (litri al seconto). Ciò implica che per tutte le altre grandezze verrà
utilizzato il sistema di unità di misura Internazionale (lunghezza in metri, diametro del
tubo in mm, pressione in m H2O, ecc).
Corso di Costruzioni Idrauliche I - A.A.
 Selezionare Darcy-Weisbach Formula (D-W) come la formula
2011-2012 – ing Blal Adem perdita di carico. 17
Sunday, May 13, 12

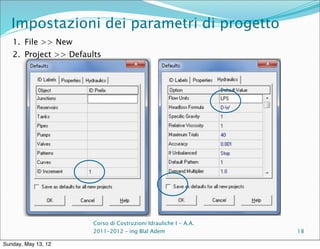

18. Impostazioni dei parametri di progetto
1. File >> New
2. Project >> Defaults
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 18
Sunday, May 13, 12

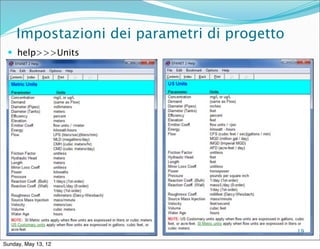

19. Impostazioni dei parametri di progetto
 help>>>Units
19
Sunday, May 13, 12

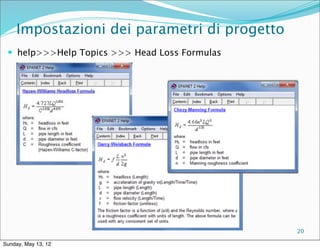

20. Impostazioni dei parametri di progetto
 help>>>Help Topics >>> Head Loss Formulas
20
Sunday, May 13, 12

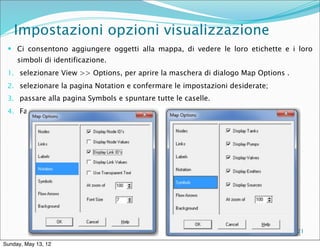

21. Impostazioni opzioni visualizzazione
 Ci consentono aggiungere oggetti alla mappa, di vedere le loro etichette e i loro
simboli di identificazione.
1. selezionare View >> Options, per aprire la maschera di dialogo Map Options .
2. selezionare la pagina Notation e confermare le impostazioni desiderate;
3. passare alla pagina Symbols e spuntare tutte le caselle.
4. Fare clic sul pulsante OK per accettare queste scelte.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 21
Sunday, May 13, 12

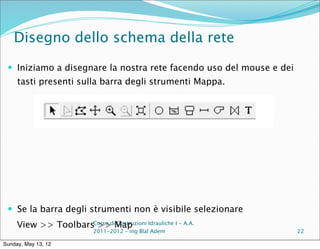

22. Disegno dello schema della rete
 Iniziamo a disegnare la nostra rete facendo uso del mouse e dei
tasti presenti sulla barra degli strumenti Mappa.
 Se la barra degli strumenti non è visibile selezionare
View >> ToolbarsCorso diMap
>> Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 22
Sunday, May 13, 12

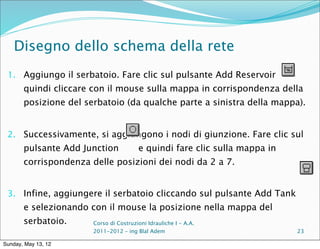

23. Disegno dello schema della rete
1. Aggiungo il serbatoio. Fare clic sul pulsante Add Reservoir
quindi cliccare con il mouse sulla mappa in corrispondenza della
posizione del serbatoio (da qualche parte a sinistra della mappa).
2. Successivamente, si aggiungono i nodi di giunzione. Fare clic sul
pulsante Add Junction e quindi fare clic sulla mappa in
corrispondenza delle posizioni dei nodi da 2 a 7.
3. Infine, aggiungere il serbatoio cliccando sul pulsante Add Tank
e selezionando con il mouse la posizione nella mappa del
serbatoio. Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 23
Sunday, May 13, 12

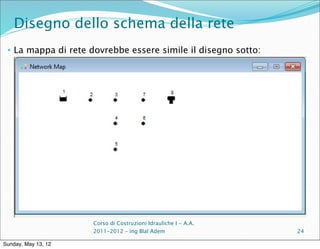

24. Disegno dello schema della rete

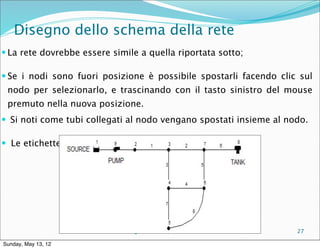

• La mappa di rete dovrebbe essere simile il disegno sotto:
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 24
Sunday, May 13, 12

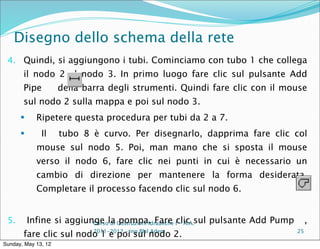

25. Disegno dello schema della rete
4. Quindi, si aggiungono i tubi. Cominciamo con tubo 1 che collega
il nodo 2 al nodo 3. In primo luogo fare clic sul pulsante Add
Pipe della barra degli strumenti. Quindi fare clic con il mouse
sul nodo 2 sulla mappa e poi sul nodo 3.
 Ripetere questa procedura per tubi da 2 a 7.
 Il tubo 8 è curvo. Per disegnarlo, dapprima fare clic col
mouse sul nodo 5. Poi, man mano che si sposta il mouse
verso il nodo 6, fare clic nei punti in cui è necessario un
cambio di direzione per mantenere la forma desiderata.
Completare il processo facendo clic sul nodo 6.
5. Infine si aggiunge la Costruzioni Idrauliche Iclic sul pulsante Add Pump
Corso di pompa. Fare - A.A. ,
fare clic sul nodo 1 e poiing Blalnodo 2.
2011-2012 –
sul Adem 25
Sunday, May 13, 12

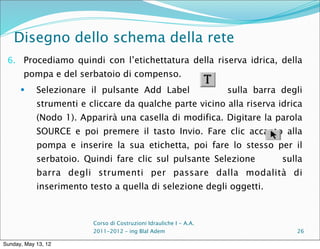

26. Disegno dello schema della rete
6. Procediamo quindi con l’etichettatura della riserva idrica, della
pompa e del serbatoio di compenso.
 Selezionare il pulsante Add Label sulla barra degli
strumenti e cliccare da qualche parte vicino alla riserva idrica
(Nodo 1). Apparirà una casella di modifica. Digitare la parola
SOURCE e poi premere il tasto Invio. Fare clic accanto alla
pompa e inserire la sua etichetta, poi fare lo stesso per il
serbatoio. Quindi fare clic sul pulsante Selezione sulla
barra degli strumenti per passare dalla modalità di
inserimento testo a quella di selezione degli oggetti.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 26
Sunday, May 13, 12

27. Disegno dello schema della rete
 La rete dovrebbe essere simile a quella riportata sotto;
 Se i nodi sono fuori posizione è possibile spostarli facendo clic sul
nodo per selezionarlo, e trascinando con il tasto sinistro del mouse
premuto nella nuova posizione.
 Si noti come tubi collegati al nodo vengano spostati insieme al nodo.
 Le etichette possono essere riposizionate in modo simile.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 27
Sunday, May 13, 12

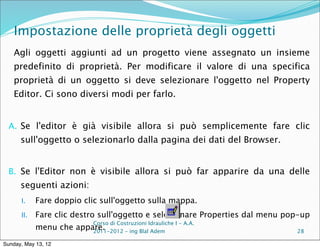

28. Impostazione delle proprietà degli oggetti
Agli oggetti aggiunti ad un progetto viene assegnato un insieme
predefinito di proprietà. Per modificare il valore di una specifica
proprietà di un oggetto si deve selezionare l'oggetto nel Property
Editor. Ci sono diversi modi per farlo.
A. Se l'editor è già visibile allora si può semplicemente fare clic
sull'oggetto o selezionarlo dalla pagina dei dati del Browser.
B. Se l'Editor non è visibile allora si può far apparire da una delle
seguenti azioni:
I. Fare doppio clic sull'oggetto sulla mappa.
II. Fare clic destro sull'oggetto e selezionare Properties dal menu pop-up
Corso di Costruzioni Idrauliche I - A.A.
menu che appare.
2011-2012 – ing Blal Adem 28
Sunday, May 13, 12

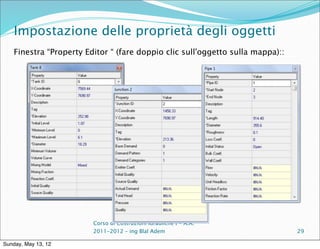

29. Impostazione delle proprietà degli oggetti
Finestra “Property Editor “ (fare doppio clic sull'oggetto sulla mappa)::
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 29
Sunday, May 13, 12

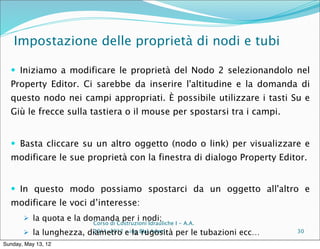

30. Impostazione delle proprietà di nodi e tubi
 Iniziamo a modificare le proprietà del Nodo 2 selezionandolo nel
Property Editor. Ci sarebbe da inserire l'altitudine e la domanda di
questo nodo nei campi appropriati. È possibile utilizzare i tasti Su e
Giù le frecce sulla tastiera o il mouse per spostarsi tra i campi.
 Basta cliccare su un altro oggetto (nodo o link) per visualizzare e
modificare le sue proprietà con la finestra di dialogo Property Editor.
 In questo modo possiamo spostarci da un oggetto all'altro e
modificare le voci d’interesse:
 la quota e la domanda per i nodi;
Corso di Costruzioni Idrauliche I - A.A.
 la lunghezza, diametro eing Blal Adem per le
2011-2012 – la rugosità tubazioni ecc… 30
Sunday, May 13, 12

31. Impostazione delle proprietà componenti
 Per la riserva idrica è necessario immettere la quota del pelo libero
dell’acqua (213,36 m) nel campo Total Head.
 Per il serbatoio, immettere
o 252,98 per la sua altezza,
o 1,07 per il suo livello iniziale,
o 6,10 per il suo livello massimo,
o 18,29 per il suo diametro.
 Per la pompa, abbiamo bisogno di assegnare una curva della
pompa (testa contro relazione Idrauliche I - A.A. Immettere l'etichetta ID 1
Corso di Costruzioni
di flusso).
2011-2012 – ing Blal Adem 31
Sunday, May 13, 12

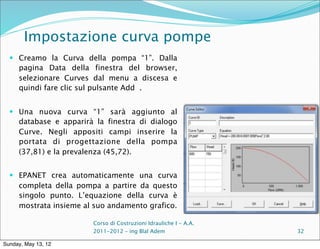

32. Impostazione curva pompe
 Creamo la Curva della pompa “1”. Dalla
pagina Data della finestra del browser,
selezionare Curves dal menu a discesa e
quindi fare clic sul pulsante Add .
 Una nuova curva “1” sarà aggiunto al
database e apparirà la finestra di dialogo
Curve. Negli appositi campi inserire la
portata di progettazione della pompa
(37,81) e la prevalenza (45,72).
 EPANET crea automaticamente una curva
completa della pompa a partire da questo
singolo punto. L’equazione della curva è
mostrata insieme al suo andamento grafico.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 32
Sunday, May 13, 12

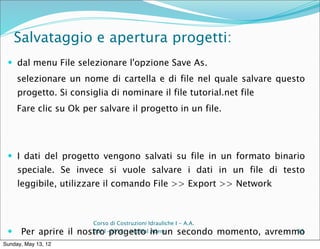

33. Salvataggio e apertura progetti:
 dal menu File selezionare l'opzione Save As.
selezionare un nome di cartella e di file nel quale salvare questo
progetto. Si consiglia di nominare il file tutorial.net file
Fare clic su Ok per salvare il progetto in un file.
 I dati del progetto vengono salvati su file in un formato binario
speciale. Se invece si vuole salvare i dati in un file di testo

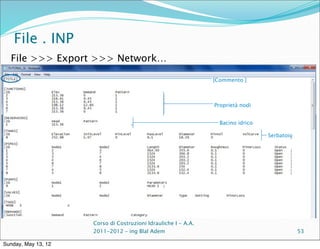

leggibile, utilizzare il comando File >> Export >> Network
Corso di Costruzioni Idrauliche I - A.A.
 Per aprire il nostro progetto in un secondo momento, avremmo
2011-2012 – ing Blal Adem 33
Sunday, May 13, 12

34. Esecuzione di una simulazione statica
 Abbiamo informazioni sufficienti per eseguire una analisi
idraulica statica della rete di esempio (simulazione statica di un
singolo periodo o snapshot).
 Per avviare la simulazione selezionare Project >> Run Analysis o
fare clic sul pulsante Run sulla barra degli strumenti
standard.
(Se la barra degli strumenti non è visibile dalla barra dei menu
selezionare View >> Toolbars >> Standard).
Corso di Costruzioni Idrauliche I - A.A.
 Se la simulazione2011-2012 – ing Blal Adem
non ha avuto successo apparirà una finestra di
34
Sunday, May 13, 12

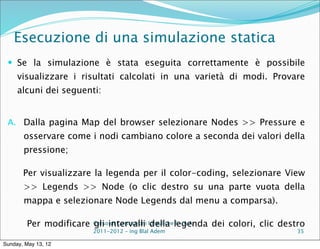

35. Esecuzione di una simulazione statica
 Se la simulazione è stata eseguita correttamente è possibile
visualizzare i risultati calcolati in una varietà di modi. Provare
alcuni dei seguenti:
A. Dalla pagina Map del browser selezionare Nodes >> Pressure e
osservare come i nodi cambiano colore a seconda dei valori della
pressione;
Per visualizzare la legenda per il color-coding, selezionare View
>> Legends >> Node (o clic destro su una parte vuota della
mappa e selezionare Node Legends dal menu a comparsa).
Per modificare Corsointervalli Idraulichelegenda dei colori, clic destro
gli di Costruzioni della I - A.A.
2011-2012 – ing Blal Adem 35
Sunday, May 13, 12

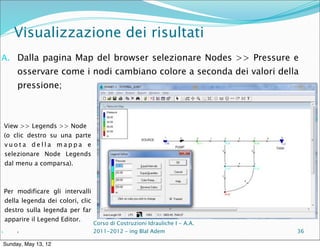

36. Visualizzazione dei risultati
A. Dalla pagina Map del browser selezionare Nodes >> Pressure e
osservare come i nodi cambiano colore a seconda dei valori della
pressione;
View >> Legends >> Node
(o clic destro su una parte
vuota della mappa e
selezionare Node Legends
dal menu a comparsa).
Per modificare gli intervalli
della legenda dei colori, clic
destro sulla legenda per far
apparire il Legend Editor.
Corso di Costruzioni Idrauliche I - A.A.
A. c 2011-2012 – ing Blal Adem 36
Sunday, May 13, 12

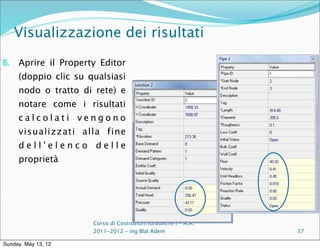

37. Visualizzazione dei risultati
B. Aprire il Property Editor
(doppio clic su qualsiasi
nodo o tratto di rete) e
notare come i risultati
calcolati vengono
visualizzati alla fine
dell'elenco delle
proprietà
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 37
Sunday, May 13, 12

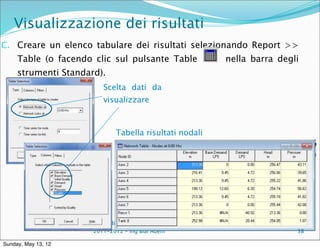

38. Visualizzazione dei risultati
C. Creare un elenco tabulare dei risultati selezionando Report >>
Table (o facendo clic sul pulsante Table nella barra degli
strumenti Standard).
Scelta dati da
visualizzare
Tabella risultati nodali
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 38
Sunday, May 13, 12

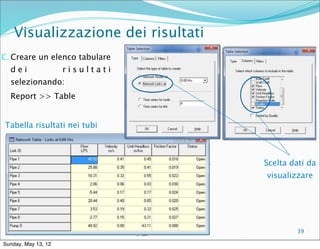

39. Visualizzazione dei risultati
C. Creare un elenco tabulare
dei risultati
selezionando:
Report >> Table
Tabella risultati nei tubi
Scelta dati da
visualizzare
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 39
Sunday, May 13, 12

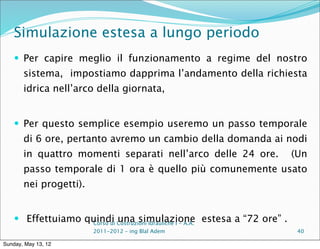

40. Simulazione estesa a lungo periodo
 Per capire meglio il funzionamento a regime del nostro
sistema, impostiamo dapprima l’andamento della richiesta
idrica nell’arco della giornata,
 Per questo semplice esempio useremo un passo temporale
di 6 ore, pertanto avremo un cambio della domanda ai nodi
in quattro momenti separati nell’arco delle 24 ore. (Un
passo temporale di 1 ora è quello più comunemente usato
nei progetti).
 Effettuiamo quindi Costruzioni Idrauliche I - A.A. estesa a “72 ore” .
Corso di
una simulazione
2011-2012 – ing Blal Adem 40
Sunday, May 13, 12

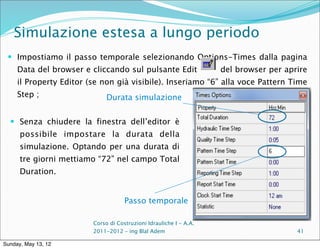

41. Simulazione estesa a lungo periodo
 Impostiamo il passo temporale selezionando Options-Times dalla pagina
Data del browser e cliccando sul pulsante Edit del browser per aprire
il Property Editor (se non già visibile). Inseriamo “6” alla voce Pattern Time
Step ; Durata simulazione
 Senza chiudere la finestra dell’editor è
possibile impostare la durata della
simulazione. Optando per una durata di
tre giorni mettiamo “72” nel campo Total
Duration.
Passo temporale
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 41
Sunday, May 13, 12

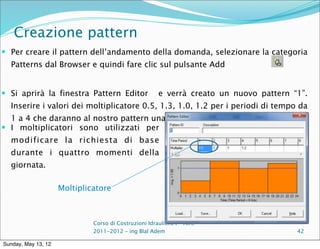

42. Creazione pattern
 Per creare il pattern dell’andamento della domanda, selezionare la categoria
Patterns dal Browser e quindi fare clic sul pulsante Add
 Si aprirà la finestra Pattern Editor e verrà creato un nuovo pattern “1”.
Inserire i valori dei moltiplicatore 0.5, 1.3, 1.0, 1.2 per i periodi di tempo da
1 a 4 che daranno al nostro pattern una durata di 24 ore.
 I moltiplicatori sono utilizzati per
modificare la richiesta di base
durante i quattro momenti della
giornata.
Moltiplicatore
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 42
Sunday, May 13, 12

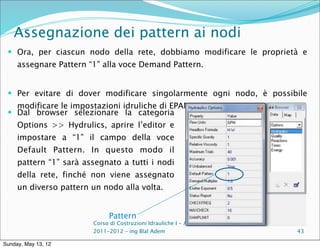

43. Assegnazione dei pattern ai nodi
 Ora, per ciascun nodo della rete, dobbiamo modificare le proprietà e
assegnare Pattern “1” alla voce Demand Pattern.
 Per evitare di dover modificare singolarmente ogni nodo, è possibile
modificare le impostazioni idruliche di EPANET.
 Dal browser selezionare la categoria
Options >> Hydrulics, aprire l’editor e
impostare a “1” il campo della voce
Default Pattern. In questo modo il
pattern “1” sarà assegnato a tutti i nodi
della rete, finché non viene assegnato
un diverso pattern un nodo alla volta.
Pattern
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 43
Sunday, May 13, 12

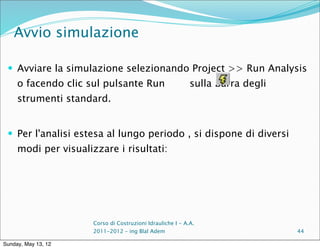

44. Avvio simulazione
 Avviare la simulazione selezionando Project >> Run Analysis
o facendo clic sul pulsante Run sulla barra degli
strumenti standard.
 Per l'analisi estesa al lungo periodo , si dispone di diversi
modi per visualizzare i risultati:
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 44
Sunday, May 13, 12

45. Visualizzazione risultati
A. La barra di scorrimento nel browser consente di
visualizzare la mappa della rete in diversi momenti
temporali della simulazione. Provalo usando come la
pressiona e la portata come parametri dei nodi e delle
tubazioni, rispettivamente.
B. I pulsanti stile VCR del Browser consentono di
visualizzare un’animazione della simulazione
nel tempo. Fare clic sul pulsante Forward
per avviare l'animazione e sul pulsante Stop
per fermarlo.
Pulsanti VCR
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 45
Sunday, May 13, 12

46. Visualizzazione risultati
C. Aggiungi frecce di direzione di flusso (selezionare View >>
Options, dalla finestra di dialogo Map Options selezionare
la pagina di Flow Arrows e scegliere uno stile di freccia che
si desidera utilizzare).
Quindi inizia l'animazione e nota
il cambiamento di direzione del
flusso attraverso il tubo
collegato al serbatoio man
mano che quest’ultimo si
riempie e si svuota nel tempo.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 46
Sunday, May 13, 12

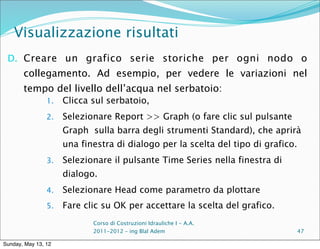

47. Visualizzazione risultati
D. Creare un grafico serie storiche per ogni nodo o
collegamento. Ad esempio, per vedere le variazioni nel
tempo del livello dell’acqua nel serbatoio:
1. Clicca sul serbatoio,
2. Selezionare Report >> Graph (o fare clic sul pulsante
Graph sulla barra degli strumenti Standard), che aprirà
una finestra di dialogo per la scelta del tipo di grafico.
3. Selezionare il pulsante Time Series nella finestra di
dialogo.
4. Selezionare Head come parametro da plottare
5. Fare clic su OK per accettare la scelta del grafico.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 47
Sunday, May 13, 12

48. Visualizzazione risultati
Per vedere le variazioni nel tempo del livello dell’acqua nel
serbatoio:
1. Clicca sul serbatoio,
2. Selezionare Report >> Graph (o fare clic
C
sul pulsante Graph sulla barra degli
strumenti Standard), che aprirà una
C
finestra di dialogo per la scelta del tipo di
grafico.
C
3. Selezionare il pulsante Time Series nella
finestra di dialogo.
4. Selezionare Head come parametro da
plottare
5. Fare clic su OK perParametri la scelta del
accettare
Corso di Costruzioni Idrauliche I - A.A.
grafico. 2011-2012 – ing Blal Adem 48
Sunday, May 13, 12

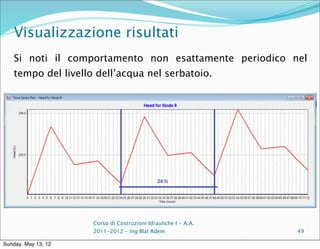

49. Visualizzazione risultati
Si noti il comportamento non esattamente periodico nel
tempo del livello dell’acqua nel serbatoio.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 49
Sunday, May 13, 12

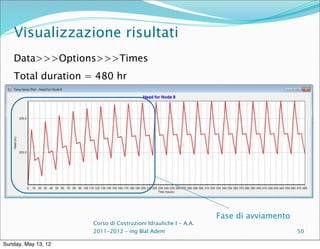

50. Visualizzazione risultati
Data>>>Options>>>Times
Total duration = 480 hr
Fase di avviamento
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 50
Sunday, May 13, 12

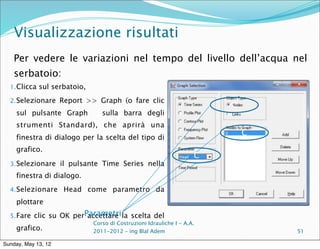

51. Visualizzazione risultati
Per vedere le variazioni nel tempo del livello dell’acqua nel
serbatoio:
1. Clicca sul serbatoio,
2. Selezionare Report >> Graph (o fare clic
C
sul pulsante Graph sulla barra degli
strumenti Standard), che aprirà una
C
finestra di dialogo per la scelta del tipo di
grafico.
C
3. Selezionare il pulsante Time Series nella
finestra di dialogo.
4. Selezionare Head come parametro da
plottare
5. Fare clic su OK perParametri la scelta del
accettare
Corso di Costruzioni Idrauliche I - A.A.
grafico. 2011-2012 – ing Blal Adem 51
Sunday, May 13, 12

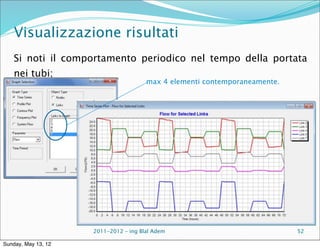

52. Visualizzazione risultati
Si noti il comportamento periodico nel tempo della portata
nei tubi;
max 4 elementi contemporaneamente.
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 52
Sunday, May 13, 12

53. File . INP
File >>> Export >>> Network…
[Commento ]
Proprietà nodi
Bacino idrico
Serbatoio
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 53
Sunday, May 13, 12

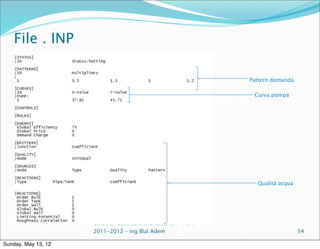

54. File . INP
Pattern domanda
Curva pompa
Qualità acqua
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 54
Sunday, May 13, 12

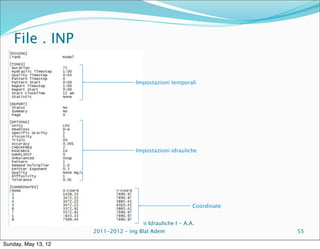

55. File . INP
Impostazioni temporali
Impostazioni idrauliche
Coordinate
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 55
Sunday, May 13, 12

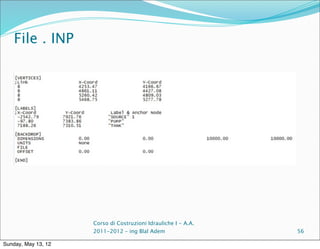

56. File . INP
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 56
Sunday, May 13, 12

57. Grazie per l’attenzione
Corso di Costruzioni Idrauliche I - A.A.
2011-2012 – ing Blal Adem 57
Sunday, May 13, 12
