1. KURSUS
PENINGKATAN KEILMUAN GURU-GURU
KEMAHIRAN HIDUP BERSEPADU
ELEKTRONIK

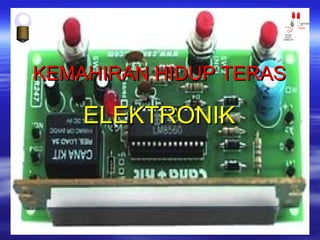

2. KEMAHIRAN HIDUP TERAS
ELEKTRONIK

3. IBADAT
Segala amalan baik yang dilakukan (yang wajib,
yang sunat atau yang digalakkan)
dan segala pengekangan diri daripada melakukan
perkara yang terlarang sama ada yang haram
atau makruh semata-mata kerana Allah
- Kamus Dewan

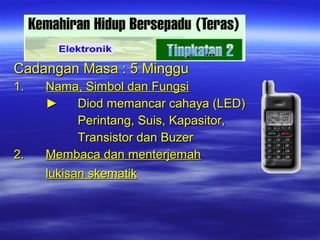

4. Cadangan Masa : 5 Minggu
1.
2.
Nama, Simbol dan Fungsi
►
Diod memancar cahaya (LED)
Perintang, Suis, Kapasitor,
Transistor dan Buzer
Membaca dan menterjemah
lukisan skematik

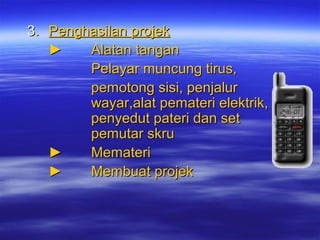

5. 3. Penghasilan projek
►
Alatan tangan
Pelayar muncung tirus,
pemotong sisi, penjalur
wayar,alat pemateri elektrik,
penyedut pateri dan set
pemutar skru
►
Memateri
►
Membuat projek

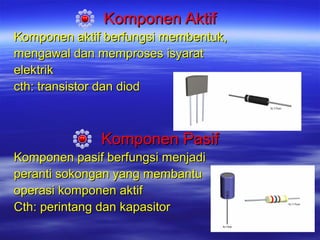

6. Komponen Aktif
Komponen aktif berfungsi membentuk,
mengawal dan memproses isyarat
elektrik
cth: transistor dan diod
Komponen Pasif
Komponen pasif berfungsi menjadi
peranti sokongan yang membantu
operasi komponen aktif
Cth: perintang dan kapasitor

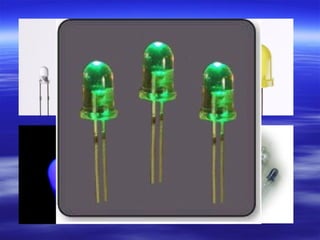

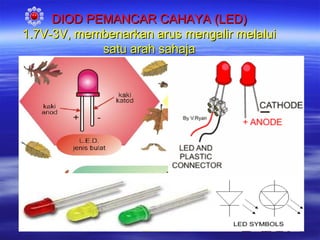

7. DIOD PEMANCAR CAHAYA (LED)
1.7V-3V, membenarkan arus mengalir melalui
satu arah sahaja

9. INDAHNYA

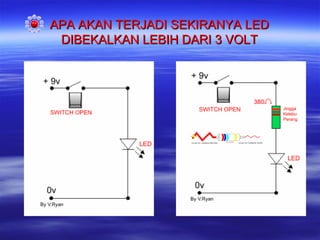

10. APA AKAN TERJADI SEKIRANYA LED
DIBEKALKAN LEBIH DARI 3 VOLT
Jingga
Kelabu
Perang

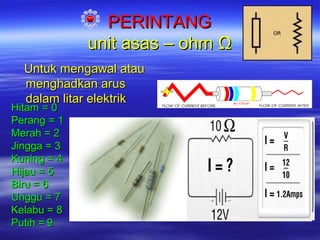

11. PERINTANG
unit asas – ohm Ω
Untuk mengawal atau
menghadkan arus
dalam litar elektrik
Hitam = 0
Perang = 1
Merah = 2
Jingga = 3
Kuning = 4
Hijau = 5
Biru = 6
Unggu = 7
Kelabu = 8
Putih = 9
V
R=
I

12. PERINTANG – Kod warna

13. PERINTANG
kod warna

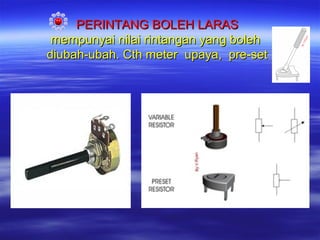

14. PERINTANG BOLEH LARAS
mempunyai nilai rintangan yang boleh
diubah-ubah. Cth meter upaya, pre-set

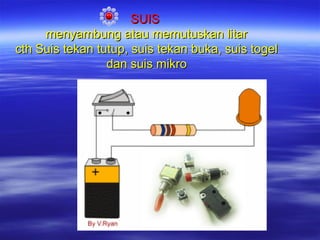

15. SUIS
menyambung atau memutuskan litar
cth Suis tekan tutup, suis tekan buka, suis togel
dan suis mikro

16. SUIS

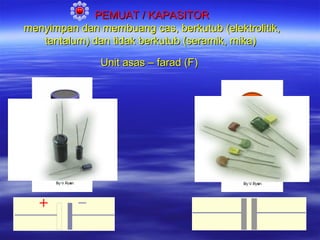

17. PEMUAT / KAPASITOR
menyimpan dan membuang cas, berkutub (elektrolitik,
tantalum) dan tidak berkutub (seramik, mika)
Unit asas – farad (F)

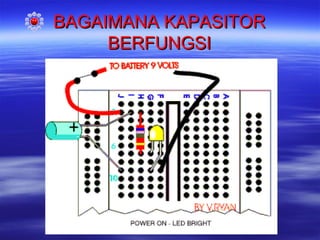

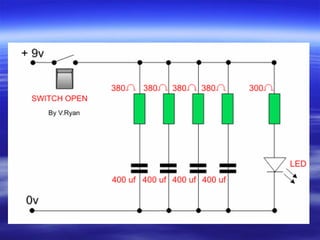

18. BAGAIMANA KAPASITOR
BERFUNGSI

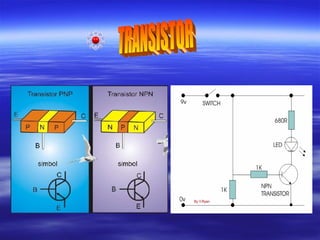

20. TRANSISTOR
meninggikan arus,voltan dan kuasa, juga boleh
digunakan sebagai suis.
Jenis NPN dan PNP

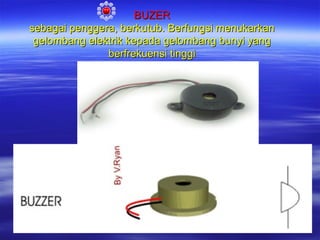

22. BUZER
sebagai penggera, berkutub. Berfungsi menukarkan
gelombang elektrik kepada gelombang bunyi yang
berfrekuensi tinggi

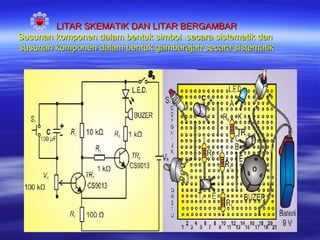

23. LITAR SKEMATIK DAN LITAR BERGAMBAR
Susunan komponen dalam bentuk simbol secara sistematik dan
susunan komponen dalam bentuk gambarajah secara sistematik

24. ALAT PEMATRI
untuk mencantumkan komponen pada litar
secara kekal, bit diperbuat dari kuprum
berfungsi untuk mencairkan timah pateri. 15W30W
PEMEGANG
PEMATERI

25. ALAT-ALAT TANGAN
Playar muncung tirus utk membentuk dan
membengkok kaki komponen.
Pemotong sisi utk memotong wayar
Penjalur wayar utk menjalur wayar
Pena ujian utk mengesan kehadiran dan
kebocoran arus
Pemotong sisi

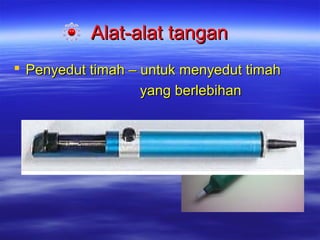

26. Alat-alat tangan
 Penyedut timah – untuk menyedut timah
yang berlebihan

27. TIMAH PEMATRI
fluks adalah bahan yang mencegah lapisan
oksida terbentuk, Campuran timah dan
plumbum 60%timah dan 40% plumbum

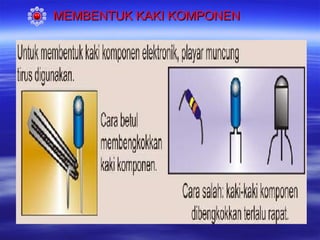

28. MEMBENTUK KAKI KOMPONEN

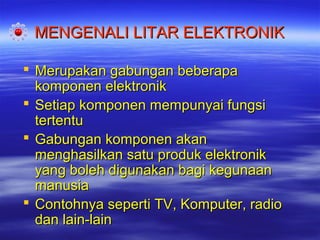

29. MENGENALI LITAR ELEKTRONIK
 Merupakan gabungan beberapa
komponen elektronik
 Setiap komponen mempunyai fungsi
tertentu
 Gabungan komponen akan
menghasilkan satu produk elektronik
yang boleh digunakan bagi kegunaan
manusia
 Contohnya seperti TV, Komputer, radio
dan lain-lain

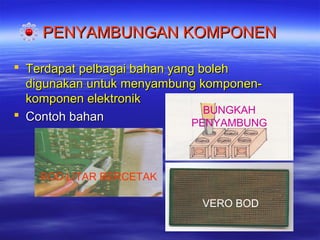

30. PENYAMBUNGAN KOMPONEN
 Terdapat pelbagai bahan yang boleh
digunakan untuk menyambung komponenkomponen elektronik
BUNGKAH
 Contoh bahan
PENYAMBUNG
BOD LITAR BERCETAK
VERO BOD

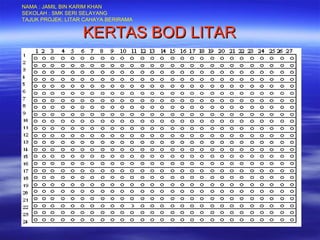

31. NAMA : JAMIL BIN KARIM KHAN
SEKOLAH : SMK SERI SELAYANG
TAJUK PROJEK: LITAR CAHAYA BERIRAMA
KERTAS BOD LITAR

32. LITAR SKEMATIK
 Perlu disediakan dalam perancangan
membuat sesuatu produk elektronik
 Komponen elektronik dilukis dalam bentuk
simbol
 Cara penyambungan, punca bekalan, dan
punca tamatan perlu ditunjukkan dengan
jelas

33. LITAR SKEMATIK

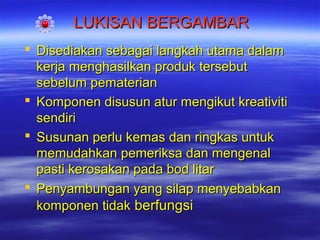

34. LUKISAN BERGAMBAR
 Disediakan sebagai langkah utama dalam
kerja menghasilkan produk tersebut
sebelum pematerian
 Komponen disusun atur mengikut kreativiti
sendiri
 Susunan perlu kemas dan ringkas untuk
memudahkan pemeriksa dan mengenal
pasti kerosakan pada bod litar
 Penyambungan yang silap menyebabkan
komponen tidak berfungsi

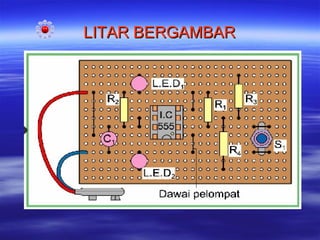

35. LITAR BERGAMBAR

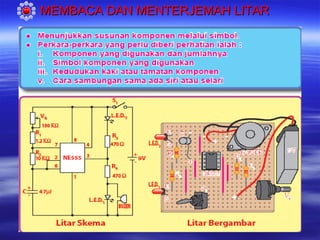

36. MEMBACA DAN MENTERJEMAH LITAR

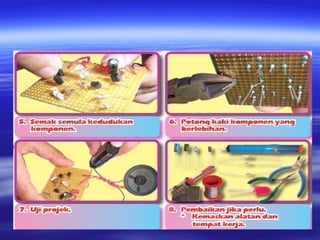

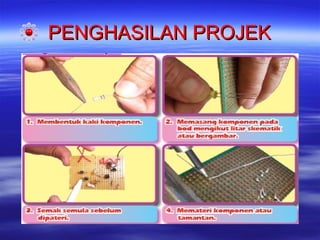

37. PENGHASILAN PROJEK

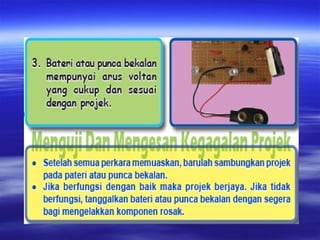

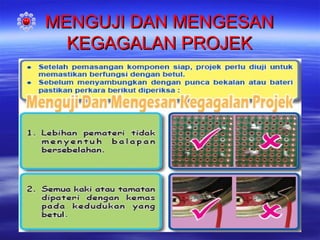

39. MENGUJI DAN MENGESAN
KEGAGALAN PROJEK

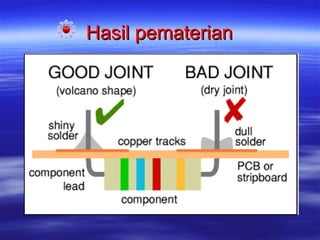

41. Hasil pematerian

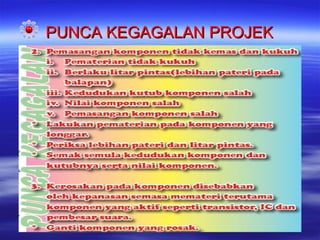

42. PUNCA KEGAGALAN PROJEK

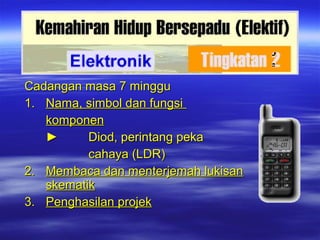

43. Cadangan masa 7 minggu
1. Nama, simbol dan fungsi
komponen
►
Diod, perintang peka
cahaya (LDR)
2. Membaca dan menterjemah lukisan
skematik
3. Penghasilan projek

44. DIOD
membenarkan arus mengalir sehala sahaja iaitu
dari anod ke katod

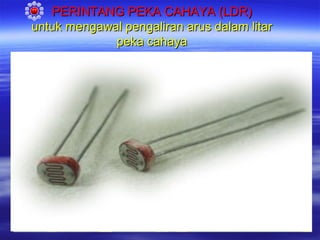

45. PERINTANG PEKA CAHAYA (LDR)
untuk mengawal pengaliran arus dalam litar
peka cahaya

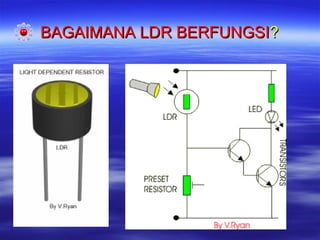

46. BAGAIMANA LDR BERFUNGSI?

48. MIKROFON

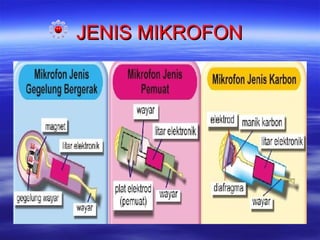

49. JENIS MIKROFON

50. PEMBESAR SUARA

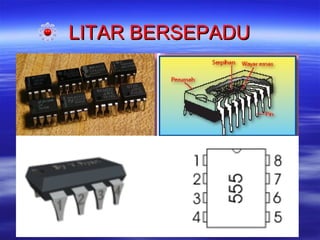

51. LITAR BERSEPADU

52. APAKAH KOMPONEN YANG
TERDAPAT DALAM IC?

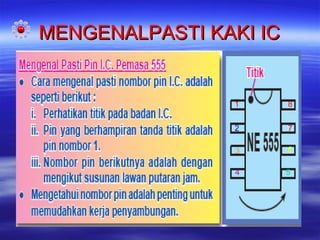

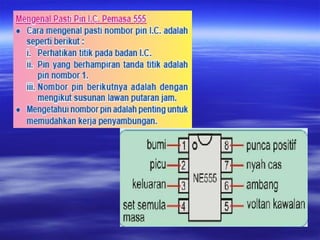

53. MENGENALPASTI KAKI IC
1
8
2
7
3
6
4
5

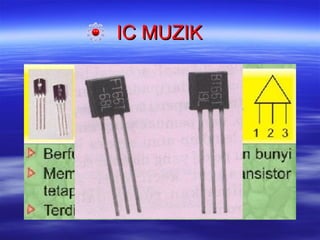

54. IC MUZIK

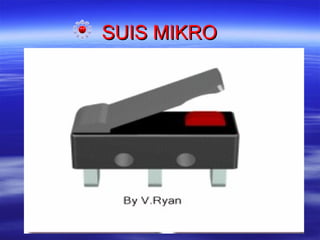

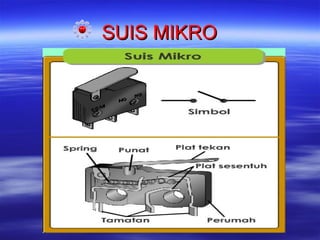

55. SUIS MIKRO

56. SUIS MIKRO

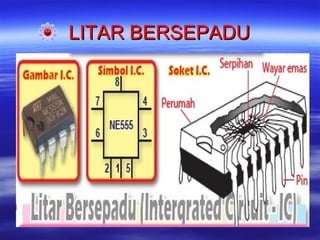

58. LITAR BERSEPADU

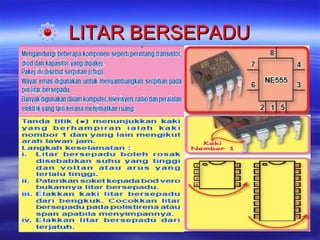

59. LITAR BERSEPADU

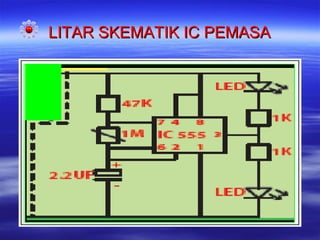

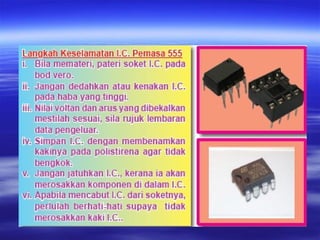

62. LITAR SKEMATIK IC PEMASA

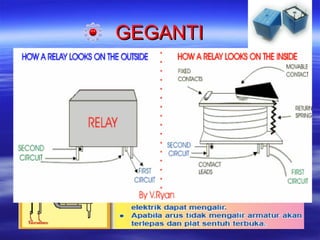

63. GEGANTI

64. JENIS GEGANTI

65. BINAAN GEGANTI

66. BINAAN GEGANTI

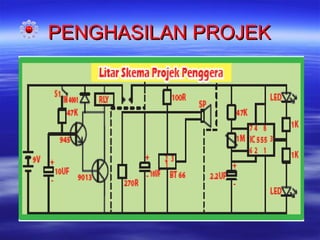

67. PENGHASILAN PROJEK

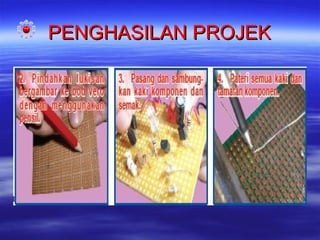

68. PENGHASILAN PROJEK

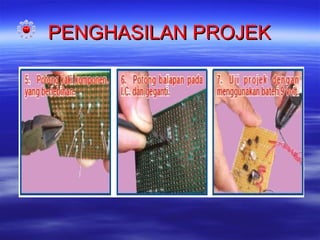

69. PENGHASILAN PROJEK

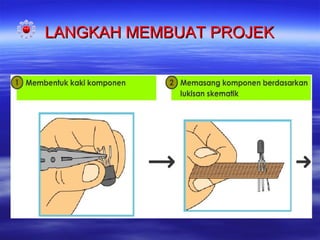

70. LANGKAH MEMBUAT PROJEK

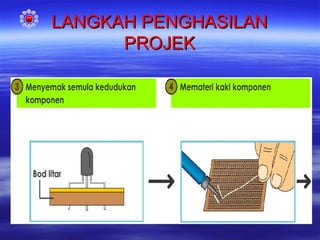

71. LANGKAH PENGHASILAN
PROJEK

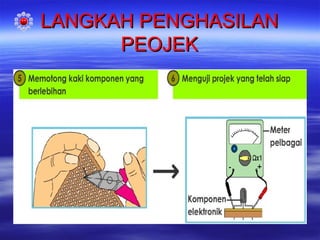

72. LANGKAH PENGHASILAN
PEOJEK

73. LATIHAN MENJAWAB SOALAN
ELEKTRONIK

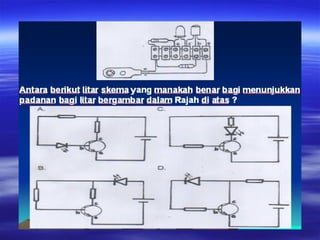

74. Antara litar skema berikut sambungan yang manakah
betul ?

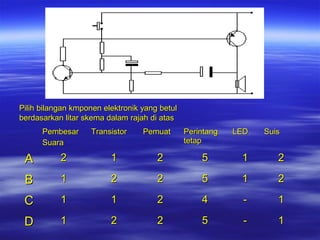

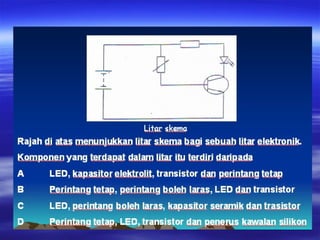

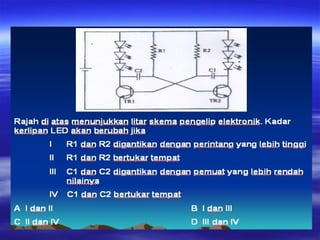

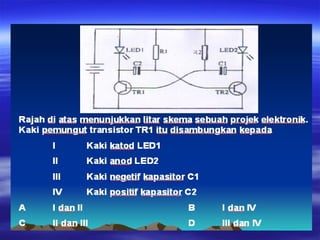

79. Pilih bilangan kmponen elektronik yang betul
berdasarkan litar skema dalam rajah di atas
Pembesar
Suara
Transistor
Pemuat
Perintang
tetap
LED
Suis
A
2
1
2
5
1
2
B
1
2
2
5
1
2
C
1
1
2
4
-
1
D
1
2
2
5
-
1

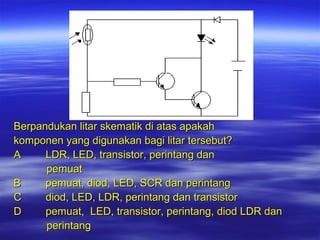

80. Berpandukan litar skematik di atas apakah
komponen yang digunakan bagi litar tersebut?
A
LDR, LED, transistor, perintang dan
pemuat
B
pemuat, diod, LED, SCR dan perintang
C
diod, LED, LDR, perintang dan transistor
D
pemuat, LED, transistor, perintang, diod LDR dan
perintang

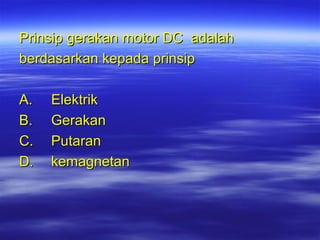

82. Prinsip gerakan motor DC adalah
berdasarkan kepada prinsip
A.
B.
C.
D.
Elektrik
Gerakan
Putaran
kemagnetan

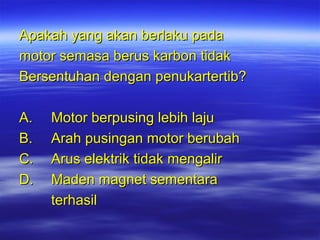

83. Apakah yang akan berlaku pada
motor semasa berus karbon tidak
Bersentuhan dengan penukartertib?
A.
B.
C.
D.
Motor berpusing lebih laju
Arah pusingan motor berubah
Arus elektrik tidak mengalir
Maden magnet sementara
terhasil

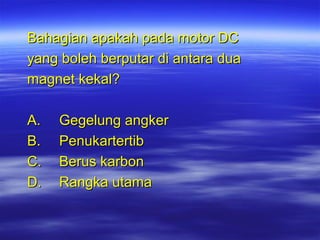

84. Bahagian apakah pada motor DC
yang boleh berputar di antara dua
magnet kekal?
A.
B.
C.
D.
Gegelung angker
Penukartertib
Berus karbon
Rangka utama

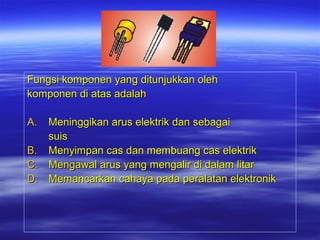

85. Fungsi komponen yang ditunjukkan oleh
komponen di atas adalah
A.
Meninggikan arus elektrik dan sebagai
suis
B. Menyimpan cas dan membuang cas elektrik
C. Mengawal arus yang mengalir di dalam litar
D. Memancarkan cahaya pada peralatan elektronik

86. SEUNGKAP PANTUN
Bunga raya kembang berseri
Ditanam orang hiasan taman
Mohon saya mengundur diri
Jika pun kurang berilah kemaafan

87. Terima kasih di atas perhatian
anda semua…
 Semoga Allah
mencatatkan aktiviti
kita sebagai amal
ibadah kepada-Nya.
 Hanya yang perlu kita
lakukan ialah
mengikhlaskan diri kita
dalam segala amalan
kita.
going home friday_1.wmv

88. RENUNGAN
ENGKAU DILAHIRKAN OLEH IBUMU DALAM
KEADAAN MENANGIS DAN MENJERIT,
SEMENTARA ORANG-ORANG DISEKELILINGMU
TERTAWA KERANA GEMBIRA,
BERAMALLAH UNTUK DIRIMU AGAR SAAT ORANG
MENANGIS,
ENGKAU TERTAWA DAN BERGEMBIRA PADA HARI
KEMATIANMU

90. NAMA : JAMIL BIN KARIM KHAN
SEKOLAH : SMK SERI SELAYANG
TAJUK PROJEK: LITAR CAHAYA BERIRAMA
KERTAS BOD LITAR
