Dokumen ini membincangkan modul bekalan kuasa DC yang melibatkan pengubah, penerus, penapis, dan pengatur voltan. Pengubah berfungsi menukar voltan AC kepada DC melalui proses penerusan, manakala penapis digunakan untuk memperbaiki kualiti arus DC. Pengatur voltan memastikan keluaran voltan DC stabil walaupun terdapat perubahan dalam beban atau voltan masukan.

1. Modul 4
Bekalan Kuasa DC

2. Pengubah Penerus Pengatur
Penapis voltan
Voltan AC Voltan DC

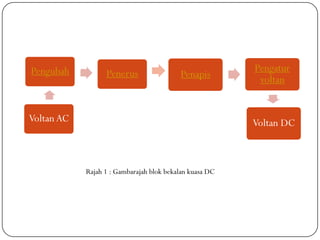

Rajah 1 : Gambarajah blok bekalan kuasa DC

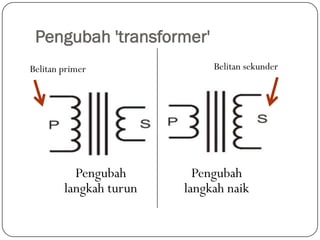

3. Pengubah 'transformer'
Belitan primer Belitan sekunder
Pengubah Pengubah
langkah turun langkah naik

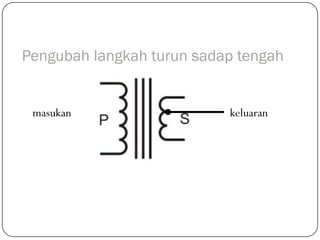

4. Pengubah langkah turun sadap tengah
masukan keluaran

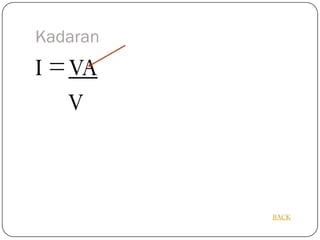

5. Kadaran
I = VA
V
BACK

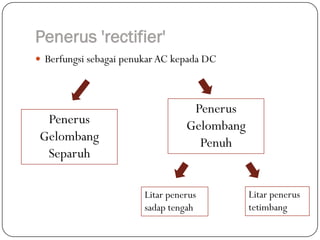

6. Penerus 'rectifier'
 Berfungsi sebagai penukar AC kepada DC
Penerus
Penerus Gelombang
Gelombang Penuh
Separuh
Litar penerus Litar penerus
sadap tengah tetimbang

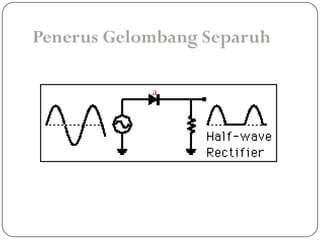

7. Penerus Gelombang Separuh
a

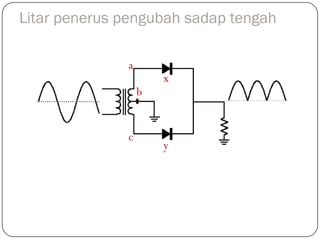

8. Litar penerus pengubah sadap tengah
a
x
b
c
y

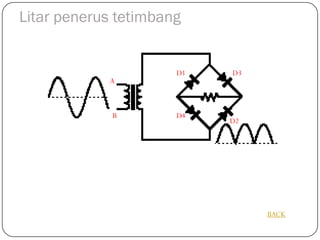

9. Litar penerus tetimbang
D1 D3
A
B D4
D2
BACK

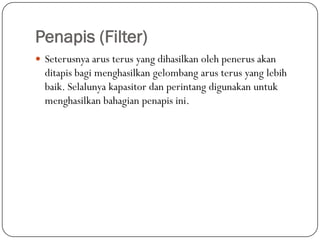

10. Penapis (Filter)
 Seterusnya arus terus yang dihasilkan oleh penerus akan
ditapis bagi menghasilkan gelombang arus terus yang lebih
baik. Selalunya kapasitor dan perintang digunakan untuk
menghasilkan bahagian penapis ini.

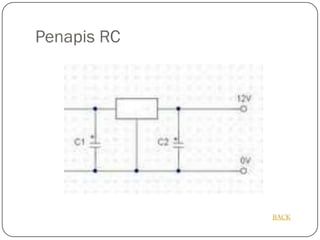

11. Penapis RC
BACK

12. Pengatur Voltan
 Berfungsi untuk menghasilkan voltan DC yang stabil
sekiranya ada perubahan pada beban keluaran dan voltan
masukan.
 Tanpa pengatur voltan, voltan keluaran akan berubah apabila
bekalan masukan atau beban berubah.

13. Jenis Pengatur Voltan
Pengatur voltan Pengatur voltan Pengatur voltan
litar bersepadu
diod zener transistor siri (IC)
Pengatur voltan transistor Pengatur voltan transistor
siri keluaran tetap siri keluaran boleh laras

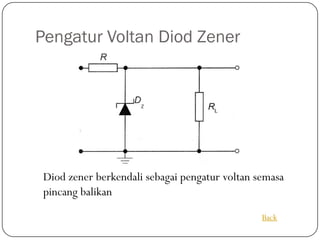

14. Pengatur Voltan Diod Zener
Diod zener berkendali sebagai pengatur voltan semasa
pincang balikan
Back

15. Pengatur Voltan Transistor Siri
(Keluaran Tetap)
Back

16. Pengatur Voltan Siri (Boleh Laras)
Back

17. Pengatur Voltan Litar Bersepadu (IC)
 Pengatur voltan siri 78XX dan 79XX (Jenis IC Mudah)
Kekutuban Kekutuban
positif negatif
MASUKAN LM 7812 KELUARAN
BUMI

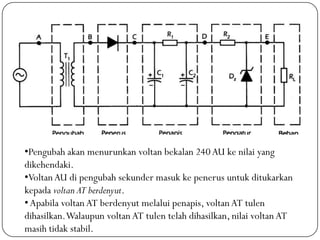

18. •Pengubah akan menurunkan voltan bekalan 240 AU ke nilai yang
dikehendaki.
•Voltan AU di pengubah sekunder masuk ke penerus untuk ditukarkan
kepada voltan AT berdenyut.
• Apabila voltan AT berdenyut melalui penapis, voltan AT tulen
dihasilkan. Walaupun voltan AT tulen telah dihasilkan, nilai voltan AT
masih tidak stabil.

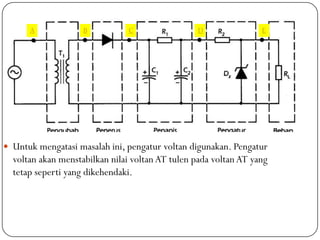

19. A B C D E
 Untuk mengatasi masalah ini, pengatur voltan digunakan. Pengatur
voltan akan menstabilkan nilai voltan AT tulen pada voltan AT yang
tetap seperti yang dikehendaki.

20. BACK

21. BACK

22. BACK

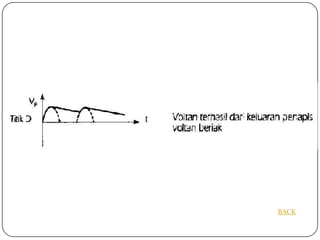

23. BACK

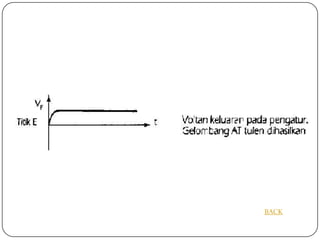

24. BACK
