Meter kWj digunakan untuk mengukur dan merekod jumlah tenaga listrik yang digunakan. Terdapat dua jenis meter, yaitu analog dan digital. Membaca meter membantu menghitung biaya listrik berdasarkan jumlah unit yang digunakan. Tenaga listrik dapat dikonversi menjadi tenaga mekanik melalui motor listrik.

3. METER kWj

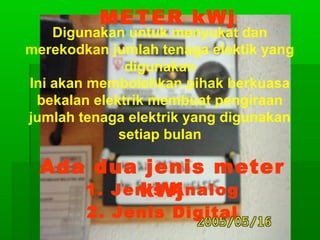

Digunakan untuk menyukat dan
merekodkan jumlah tenaga elektik yang
digunakan
Ini akan membolehkan pihak berkuasa
bekalan elektrik membuat pengiraan
jumlah tenaga elektrik yang digunakan
setiap bulan
Ada dua jenis meter
1. Jenis Analog
kWj
2. Jenis Digital

4. METER kWj JENIS
ANALOG

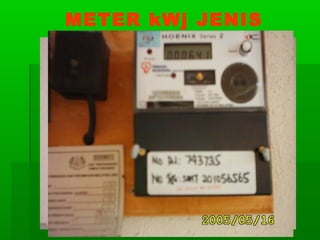

5. METER kWj JENIS
DIGITAL

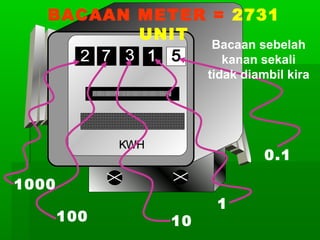

6. BACAAN METER = 2731
UNIT
Bacaan sebelah
kanan sekali
tidak diambil kira
0.1
1000
100
10
1

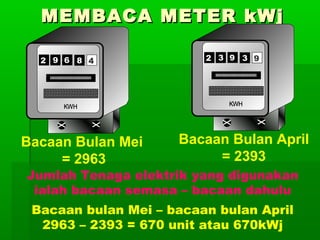

7. MEMBACA METER kWj
2 9 6 8 4
Bacaan Bulan Mei
= 2963
2 3 9 3 9
Bacaan Bulan April
= 2393
Jumlah Tenaga elektrik yang digunakan
ialah bacaan semasa – bacaan dahulu
Bacaan bulan Mei – bacaan bulan April
2963 – 2393 = 670 unit atau 670kWj

8. Contoh Bil Elektrik
Bacaan
Dahulu
Jumlah
unit
Kadar
bayaran
Bacaan
semasa
Jumlah
bayaran
RM 58.82

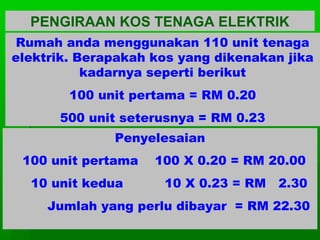

9. Mengira Kos TENAGA Elektrik
PENGIRAAN KOSTenaga ELEKTRIK
Rumah anda menggunakan 110 unit tenaga
Kadar bayaran dalam pengiraan kos
elektrik. elektrik ditetapkan oleh Pihak
tenaga Berapakah kos yang dikenakan jika
kadarnya seperti berikut
Berkuasa Bekalan Elektrik JBE
100 unit pertama = RM 0.20
500 unit seterusnya = RM 0.23
Penyelesaian
100 unit pertama
10 unit kedua
100 X 0.20 = RM 20.00
10 X 0.23 = RM
2.30
Jumlah yang perlu dibayar = RM 22.30

10. MOTOR DC
TENAGA ELAKTRIK BOLEH DITUKARKAN
KEPADA TENAGA MEKANIKAL
(GERAKAN) MELALUI MOTOR

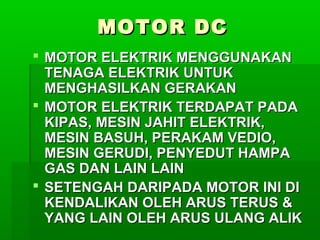

11. MOTOR DC
 MOTOR ELEKTRIK MENGGUNAKAN
TENAGA ELEKTRIK UNTUK
MENGHASILKAN GERAKAN
 MOTOR ELEKTRIK TERDAPAT PADA
KIPAS, MESIN JAHIT ELEKTRIK,
MESIN BASUH, PERAKAM VEDIO,
MESIN GERUDI, PENYEDUT HAMPA
GAS DAN LAIN LAIN
 SETENGAH DARIPADA MOTOR INI DI
KENDALIKAN OLEH ARUS TERUS &
YANG LAIN OLEH ARUS ULANG ALIK

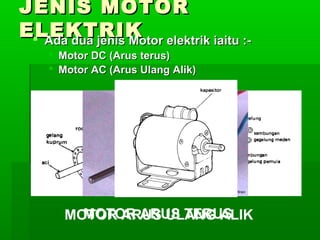

12. JENIS MOTOR
ELEKTRIK elektrik iaitu : Ada dua jenis Motor
 Motor DC (Arus terus)
 Motor AC (Arus Ulang Alik)
MOTOR ARUS TERUS
MOTOR ARUS ULANG ALIK

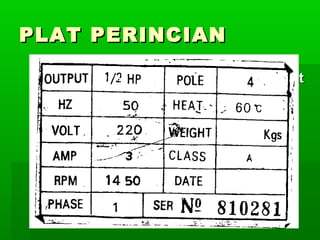

13. PLAT PERINCIAN
 Pada rangka motor terdapat maklumat
yang menyatakan sekurang
kurangnya nilai voltan dan kadar
pusingan dalam seminit (RPM)
 Nilai voltan yang tepat dan jenis arus
yang betul perlu di pastikan untuk
mengelakkan motor rosak

14. BAHAGIAN LUAR MOTOR
DC
Penutup
Plastik
ACI
BADAN LOGAM
Dawai elektrik
positif dan
Negatif

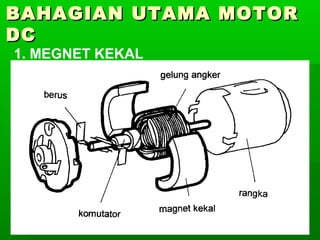

15. BAHAGIAN UTAMA MOTOR
DC

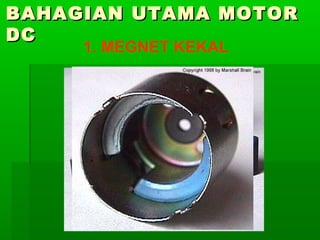

1. MEGNET KEKAL
2. BERUS KARBON
3. ARMATURE ATAU ROTOR

16. BAHAGIAN UTAMA MOTOR
DC
1. MEGNET KEKAL

17. BAHAGIAN UTAMA MOTOR
DC
1. BERUS KARBON

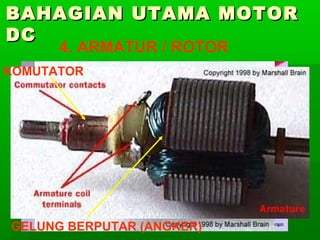

18. BAHAGIAN UTAMA MOTOR
DC
4. ARMATUR / ROTOR
KOMUTATOR
GELUNG BERPUTAR (ANGKER)

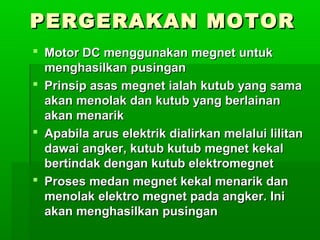

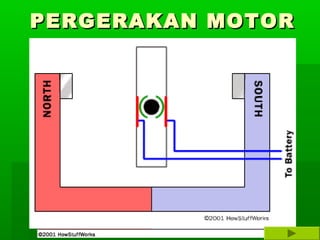

19. PERGERAKAN MOTOR
 Motor DC menggunakan megnet untuk
menghasilkan pusingan
 Prinsip asas megnet ialah kutub yang sama
akan menolak dan kutub yang berlainan
akan menarik
 Apabila arus elektrik dialirkan melalui lilitan
dawai angker, kutub kutub megnet kekal
bertindak dengan kutub elektromegnet
 Proses medan megnet kekal menarik dan
menolak elektro megnet pada angker. Ini
akan menghasilkan pusingan

20. PERGERAKAN MOTOR

21. PERGERAKAN MOTOR

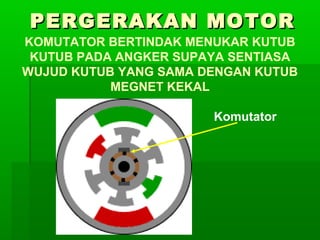

KOMUTATOR BERTINDAK MENUKAR KUTUB
KUTUB PADA ANGKER SUPAYA SENTIASA
WUJUD KUTUB YANG SAMA DENGAN KUTUB
MEGNET KEKAL
Komutator

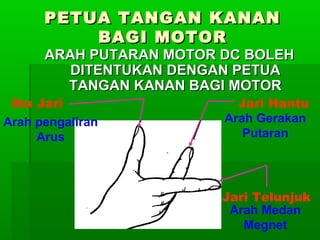

22. PETUA TANGAN KANAN
BAGI MOTOR
ARAH PUTARAN MOTOR DC BOLEH
DITENTUKAN DENGAN PETUA
TANGAN KANAN BAGI MOTOR
Ibu Jari
Arah pengaliran
Arus
Jari Hantu
Arah Gerakan
Putaran
Jari Telunjuk
Arah Medan
Megnet

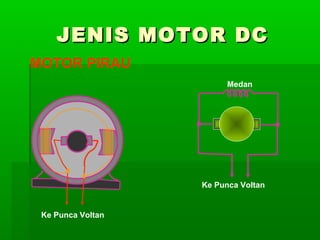

23. JENIS MOTOR DC
MOTOR PIRAU
Medan
Ke Punca Voltan
Ke Punca Voltan

24. JENIS MOTOR DC

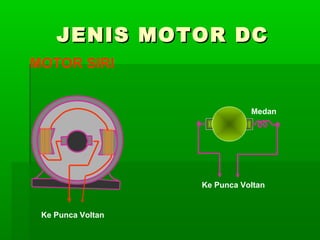

MOTOR SIRI
Medan
Ke Punca Voltan
Ke Punca Voltan

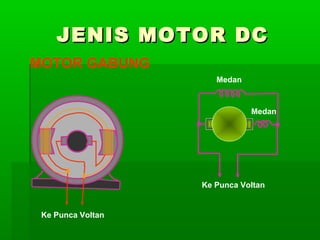

25. JENIS MOTOR DC
MOTOR GABUNG
Medan
Medan
Ke Punca Voltan
Ke Punca Voltan

26. MEKANISME
PENGHANTAR KUASA
MOTOR DC

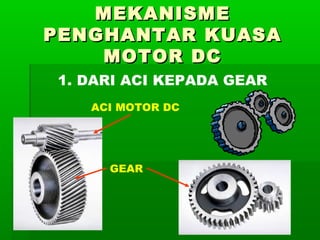

1. DARI ACI KEPADA GEAR
ACI MOTOR DC
GEAR

27. MEKANISME
PENGHANTAR KUASA
MOTOR DC

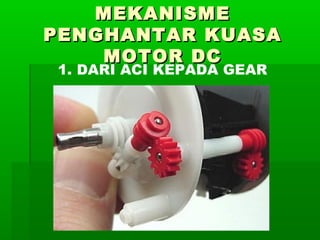

1. DARI ACI KEPADA GEAR

28. MEKANISME
PENGHANTAR KUASA
MOTOR DC
2. DARI ACI KEPADA TAKAL DAN
TALISAWAT
TALI SAWAT
