Melaksanakan proses penamatan untuk ketiga-tiga jenis kabel iaitu UTP, kabel sepaksi dan gentian optik. Proses penamatan UTP melibatkan penyusunan warna wayar mengikut piawaian serta penggunaan alat crimp. Manakala untuk kabel sepaksi, terdapat beberapa kaedah penamatan seperti crimp, solder dan twist-on. Akhir sekali, proses penamatan gentian optik melibatkan langkah-langkah seperti stripping

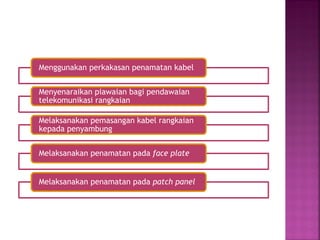

2. Menggunakan perkakasan penamatan kabel
Menyenaraikan piawaian bagi pendawaian telekomunikasi rangkaian
Melaksanakan pemasangan kabel rangkaian kepada penyambung
Melaksanakan penamatan pada face plate

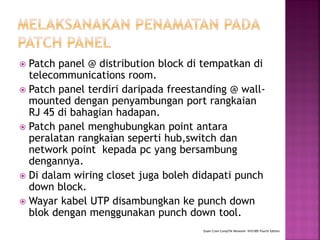

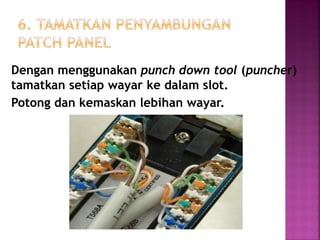

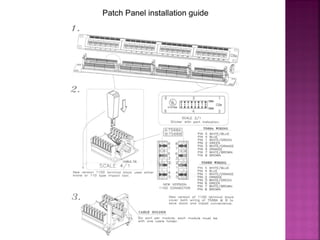

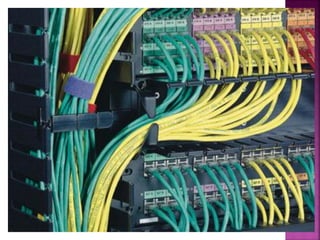

Melaksanakan penamatan pada patch panel

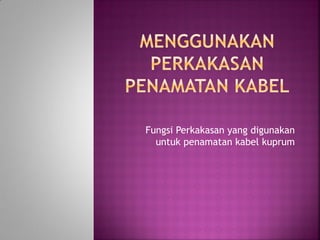

3. Fungsi Perkakasan yang digunakan untuk penamatan kabel kuprum

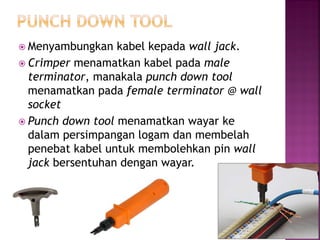

4. Menyambungkan kabel kepada wall jack.
Crimper menamatkan kabel pada male terminator, manakala punch down tool menamatkan pada female terminator @ wall socket
Punch down tool menamatkan wayar ke dalam persimpangan logam dan membelah penebat kabel untuk membolehkan pin wall jack bersentuhan dengan wayar.

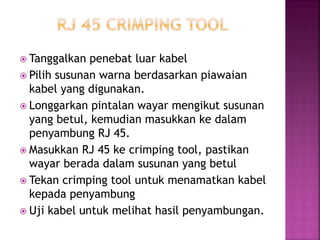

5. Tanggalkan penebat luar kabel
Pilih susunan warna berdasarkan piawaian kabel yang digunakan.

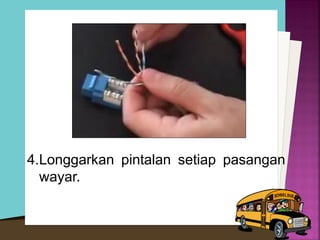

Longgarkan pintalan wayar mengikut susunan yang betul, kemudian masukkan ke dalam penyambung RJ 45.
Masukkan RJ 45 ke crimping tool, pastikan wayar berada dalam susunan yang betul
Tekan crimping tool untuk menamatkan kabel kepada penyambung
Uji kabel untuk melihat hasil penyambungan.

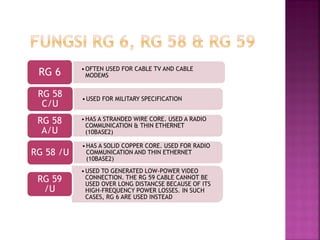

6. •OFTEN USED FOR CABLE TV AND CABLE MODEMS
RG 6
•USED FOR MILITARY SPECIFICATION
RG 58 C/U
•HAS A STRANDED WIRE CORE. USED A RADIO COMMUNICATION & THIN ETHERNET (10BASE2)
RG 58 A/U
•HAS A SOLID COPPER CORE. USED FOR RADIO COMMUNICATION AND THIN ETHERNET (10BASE2)
RG 58 /U
•USED TO GENERATED LOW-POWER VIDEO CONNECTION. THE RG 59 CABLE CANNOT BE USED OVER LONG DISTANCSE BECAUSE OF ITS HIGH-FREQUENCY POWER LOSSES. IN SUCH CASES, RG 6 ARE USED INSTEAD
RG 59 /U

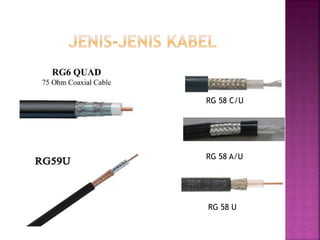

7. RG 58 C/U
RG 58 A/U
RG 58 U

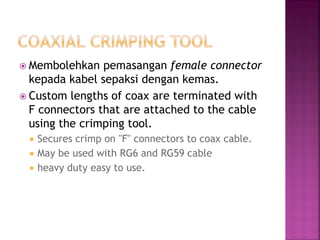

8. Membolehkan pemasangan female connector kepada kabel sepaksi dengan kemas.
Custom lengths of coax are terminated with F connectors that are attached to the cable using the crimping tool.
Secures crimp on "F" connectors to coax cable.
May be used with RG6 and RG59 cable
heavy duty easy to use.

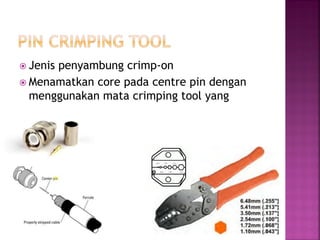

9. Jenis penyambung crimp-on
Menamatkan core pada centre pin dengan menggunakan mata crimping tool yang sesuai.

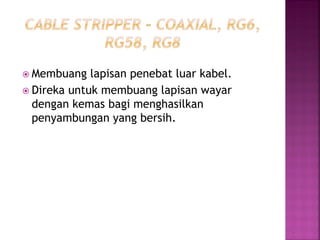

10. Membuang lapisan penebat luar kabel.
Direka untuk membuang lapisan wayar dengan kemas bagi menghasilkan penyambungan yang bersih.

11. Perkakasan yang digunakan dalam menghasilkan penamatan bagi kabel gentian optik

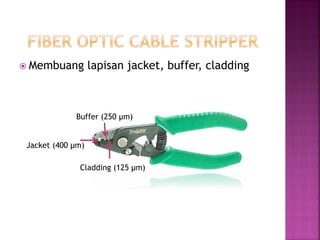

12. Membuang lapisan jacket, buffer, cladding
Jacket (400 μm)
Buffer (250 μm)
Cladding (125 μm)

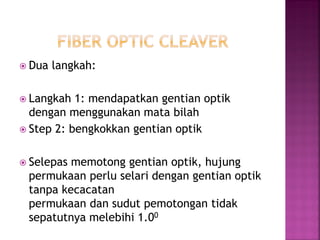

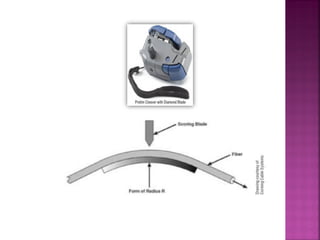

13. Dua langkah:
Langkah 1: mendapatkan gentian optik dengan menggunakan mata bilah
Step 2: bengkokkan gentian optik
Selepas memotong gentian optik, hujung permukaan perlu selari dengan gentian optik tanpa kecacatan permukaan dan sudut pemotongan tidak sepatutnya melebihi 1.00

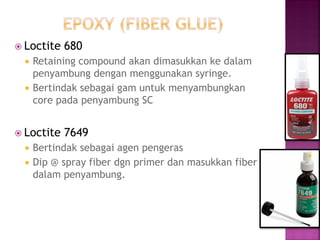

15. Loctite 680
Retaining compound akan dimasukkan ke dalam penyambung dengan menggunakan syringe.
Bertindak sebagai gam untuk menyambungkan core pada penyambung SC
Loctite 7649
Bertindak sebagai agen pengeras
Dip @ spray fiber dgn primer dan masukkan fiber dalam penyambung.

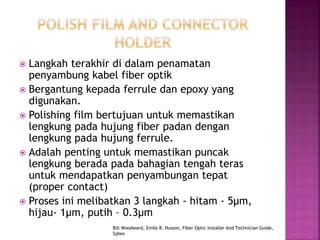

16. Langkah terakhir di dalam penamatan penyambung kabel fiber optik
Bergantung kepada ferrule dan epoxy yang digunakan.
Polishing film bertujuan untuk memastikan lengkung pada hujung fiber padan dengan lengkung pada hujung ferrule.
Adalah penting untuk memastikan puncak lengkung berada pada bahagian tengah teras untuk mendapatkan penyambungan tepat (proper contact)
Proses ini melibatkan 3 langkah - hitam - 5μm, hijau- 1μm, putih – 0.3μm
Bill Woodward, Emile B. Husson, Fiber Optic Installer And Technician Guide, Sybex

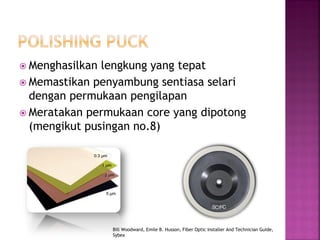

17. Menghasilkan lengkung yang tepat
Memastikan penyambung sentiasa selari dengan permukaan pengilapan
Meratakan permukaan core yang dipotong (mengikut pusingan no.8)
Bill Woodward, Emile B. Husson, Fiber Optic Installer And Technician Guide, Sybex

18. Perkakasan yang digunakan untuk penyambungan kabel fiber optic (splicing techniques)

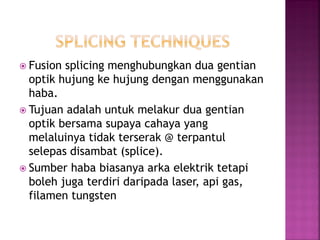

19. Fusion splicing menghubungkan dua gentian optik hujung ke hujung dengan menggunakan haba.
Tujuan adalah untuk melakur dua gentian optik bersama supaya cahaya yang melaluinya tidak terserak @ terpantul selepas disambat (splice).
Sumber haba biasanya arka elektrik tetapi boleh juga terdiri daripada laser, api gas, filamen tungsten

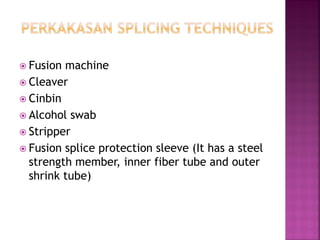

20. Fusion machine
Cleaver
Cinbin
Alcohol swab
Stripper
Fusion splice protection sleeve (It has a steel strength member, inner fiber tube and outer shrink tube)

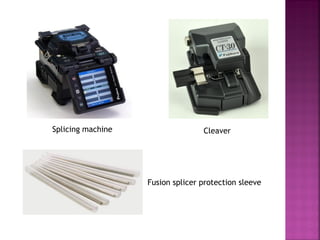

21. Cleaver
Fusion splicer protection sleeve
Splicing machine

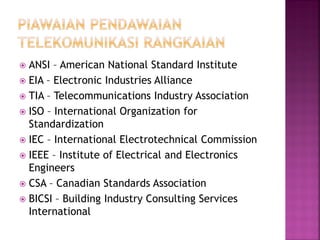

23. ANSI – American National Standard Institute
EIA – Electronic Industries Alliance
TIA – Telecommunications Industry Association
ISO – International Organization for Standardization
IEC – International Electrotechnical Commission
IEEE – Institute of Electrical and Electronics Engineers
CSA – Canadian Standards Association
BICSI – Building Industry Consulting Services International

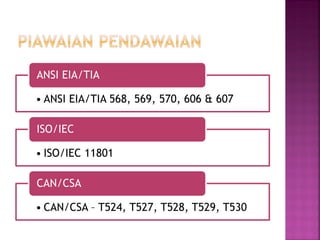

24. •ANSI EIA/TIA 568, 569, 570, 606 & 607
ANSI EIA/TIA
•ISO/IEC 11801
ISO/IEC
•CAN/CSA – T524, T527, T528, T529, T530
CAN/CSA

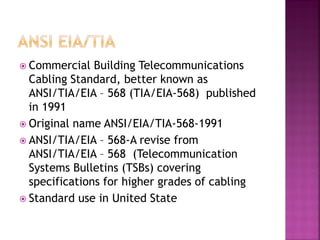

25. Commercial Building Telecommunications Cabling Standard, better known as ANSI/TIA/EIA – 568 (TIA/EIA-568) published in 1991
Original name ANSI/EIA/TIA-568-1991
ANSI/TIA/EIA – 568-A revise from ANSI/TIA/EIA – 568 (Telecommunication Systems Bulletins (TSBs) covering specifications for higher grades of cabling
Standard use in United State

26. •COMMERCIAL BUILDING TELECOMMUNICATIONS CABLING STANDARD
ANSI/EIA/TIA 568
•COMMERCIAL BUILDING STANDARD FOR TELECOMMUNICATIONS PATHWAYS AND SPACES
ANSI/EIA/TIA 569
•RESIDENTIAL & LIGHT COMMERCIAL TELECOMMUNICATIONS CABLING STANDARD
ANSI/EIA/TIA 570
•ADMINISTRATION STANDARD FOR THE TELECOMMUNICATIONS INFRASTRUCTURE OF COMMERCIAL BUILDING
ANSI/EIA/TIA 606
•COMMERCIAL BUILDING GROUNDING & BONDING REQUIREMENT FOR TELECOMMUNICATIONS STANDARD
ANSI/EIA/TIA 607

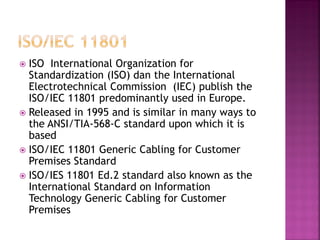

27. ISO International Organization for Standardization (ISO) dan the International Electrotechnical Commission (IEC) publish the ISO/IEC 11801 predominantly used in Europe.
Released in 1995 and is similar in many ways to the ANSI/TIA-568-C standard upon which it is based
ISO/IEC 11801 Generic Cabling for Customer Premises Standard
ISO/IES 11801 Ed.2 standard also known as the International Standard on Information Technology Generic Cabling for Customer Premises

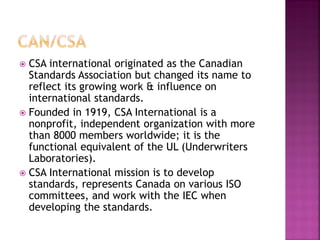

28. CSA international originated as the Canadian Standards Association but changed its name to reflect its growing work & influence on international standards.
Founded in 1919, CSA International is a nonprofit, independent organization with more than 8000 members worldwide; it is the functional equivalent of the UL (Underwriters Laboratories).
CSA International mission is to develop standards, represents Canada on various ISO committees, and work with the IEC when developing the standards.

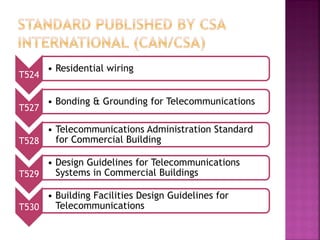

29. T524
•Residential wiring
T527
•Bonding & Grounding for Telecommunications
T528
•Telecommunications Administration Standard for Commercial Building
T529
•Design Guidelines for Telecommunications Systems in Commercial Buildings
T530
•Building Facilities Design Guidelines for Telecommunications

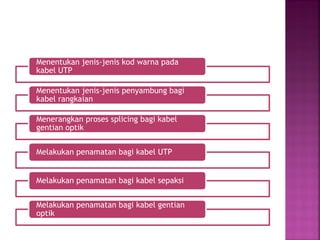

31. Menentukan jenis-jenis kod warna pada kabel UTP
Menentukan jenis-jenis penyambung bagi kabel rangkaian
Menerangkan proses splicing bagi kabel gentian optik
Melakukan penamatan bagi kabel UTP
Melakukan penamatan bagi kabel sepaksi
Melakukan penamatan bagi kabel gentian optik

32.  TIA/EIA 568 A (Crossover)
 Penyambungan antara device ke device
 A crossover cable is required when connecting a
Hub to a Hub, or a Transceiver to Transceiver, or
NIC to NIC card, or Transceiver to NIC card.
 TIA/EIA 568 B (Straight through)
 Penyambungan antara work station ke device
 connecting a Hub to a transceiver or NIC card

34. Kabel UTP
Kabel Sepaksi
Kabel Gentian Optik

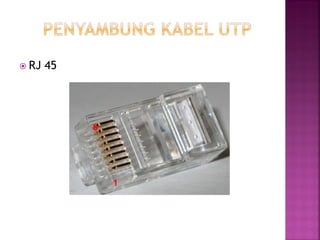

35. RJ 45
1
8

36. Crimp-on
Twist-on
Soldering

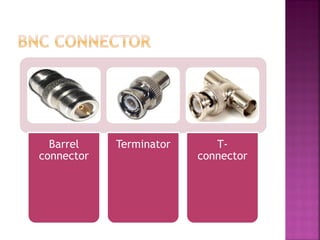

37. Barrel connector
Terminator
T- connector

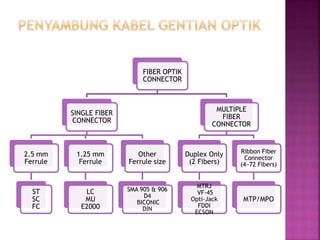

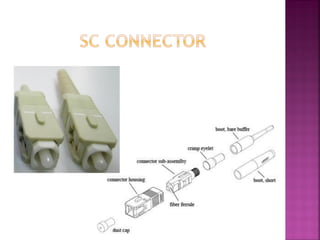

38. FIBER OPTIK CONNECTOR
SINGLE FIBER CONNECTOR

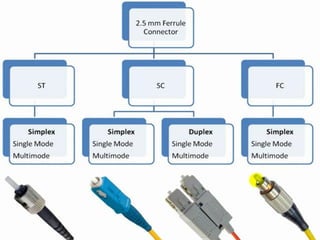

2.5 mm Ferrule
ST SC FC

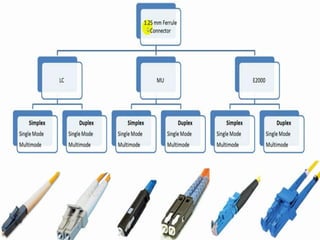

1.25 mm Ferrule
LC MU E2000

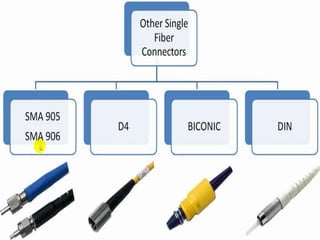

Other Ferrule size
SMA 905 & 906 D4 BICONIC DIN
MULTIPLE FIBER CONNECTOR
Duplex Only (2 Fibers)
MTRJ VF-45 Opti-Jack FDDI ECSON
Ribbon Fiber Connector (4~72 Fibers)
MTP/MPO

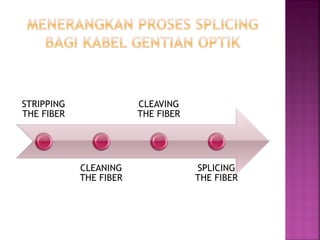

45. STRIPPING THE FIBER
CLEANING THE FIBER
CLEAVING THE FIBER
SPLICING THE FIBER

46. Proses spiling menggunakan kaedah mencairkan kedua-dua hujung fiber optik yang diselenggarakan untuk penyambungan semula (melt@fuse).

47. Stripping the fiber
Proses stripping adalah untuk membuang jaket luar fiber optic. Fiber protection sleeves perlu dimasukkan pada kedua-dua hujung kabel fiber sebelum kabel di “strip”. Seterusnya, kabel perlu di “strip’ menggunakan fiber stripper.
Cleaning the fiber
Fiber yang telah di “strip” perlu dicuci menggunakan alcohol swab atau tissue lembut yang dibasahkan dengan alkohol.

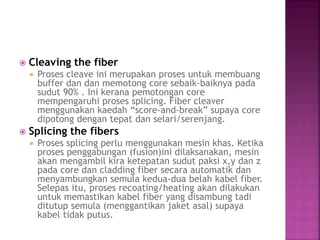

48. Cleaving the fiber
Proses cleave ini merupakan proses untuk membuang buffer dan dan memotong core sebaik-baiknya pada sudut 90% . Ini kerana pemotongan core mempengaruhi proses splicing. Fiber cleaver menggunakan kaedah “score-and-break” supaya core dipotong dengan tepat dan selari/serenjang.
Splicing the fibers
Proses splicing perlu menggunakan mesin khas. Ketika proses penggabungan (fusion)ini dilaksanakan, mesin akan mengambil kira ketepatan sudut paksi x,y dan z pada core dan cladding fiber secara automatik dan menyambungkan semula kedua-dua belah kabel fiber. Selepas itu, proses recoating/heating akan dilakukan untuk memastikan kabel fiber yang disambung tadi ditutup semula (menggantikan jaket asal) supaya kabel tidak putus.

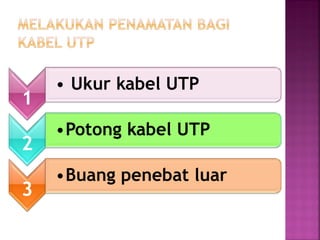

50. 1
• Ukur kabel UTP
2
•Potong kabel UTP
3
•Buang penebat luar

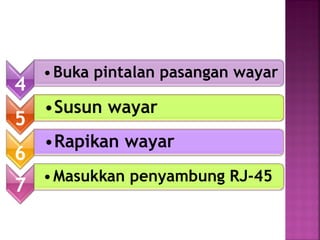

51. 4
•Buka pintalan pasangan wayar
5
•Susun wayar
6
•Rapikan wayar
7
•Masukkan penyambung RJ-45

52. 8
•Semak penyambungan
9
•Crimp / Matikan/Tamatkan kabel
10
• Buat penyambungan sebelah lagi
11
•Uji kabel

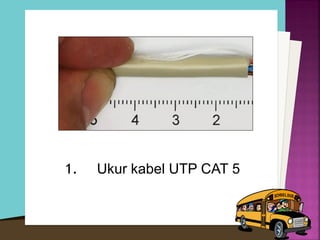

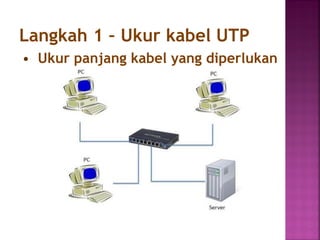

54. Langkah 1 – Ukur kabel UTP
•Ukur panjang kabel yang diperlukan

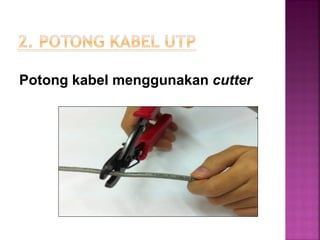

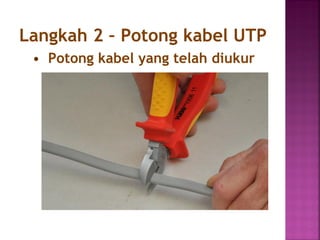

55. Langkah 2 – Potong kabel UTP
•Potong kabel yang telah diukur

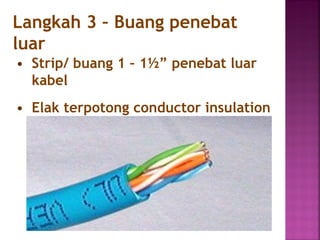

56. Langkah 3 – Buang penebat luar
•Strip/ buang 1 – 1½” penebat luar kabel
•Elak terpotong conductor insulation

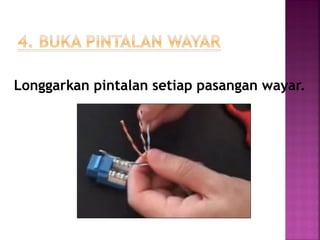

57. Buka pintalan dan asingkan ikut pasangan wayar
Langkah 4 – Buka Pintalan Pasangan Wayar

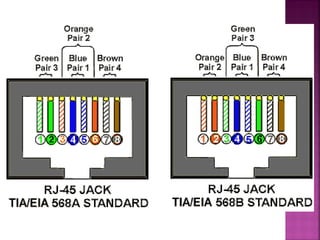

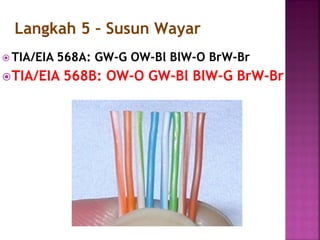

58. TIA/EIA 568A: GW-G OW-Bl BlW-O BrW-Br
TIA/EIA 568B: OW-O GW-Bl BlW-G BrW-Br
Langkah 5 – Susun Wayar

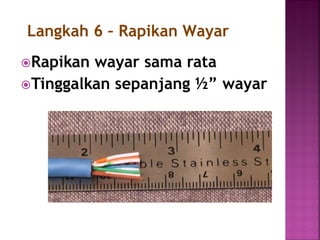

60. Rapikan wayar sama rata
Tinggalkan sepanjang ½” wayar
Langkah 6 – Rapikan Wayar

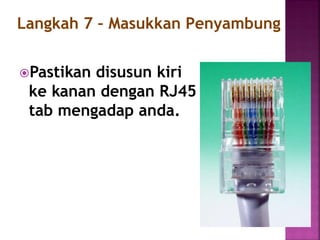

61. Pastikan disusun kiri ke kanan dengan RJ45 tab mengadap anda.
Langkah 7 – Masukkan Penyambung

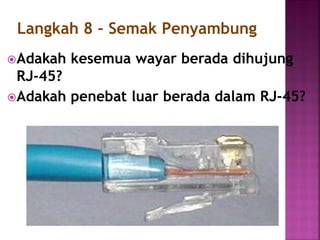

62. Adakah kesemua wayar berada dihujung RJ-45?
Adakah penebat luar berada dalam RJ-45?
Langkah 8 – Semak Penyambung

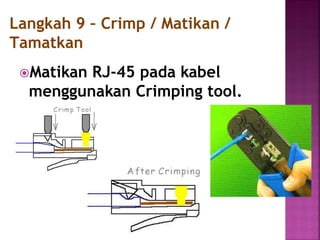

63. Matikan RJ-45 pada kabel menggunakan Crimping tool.
Langkah 9 – Crimp / Matikan / Tamatkan

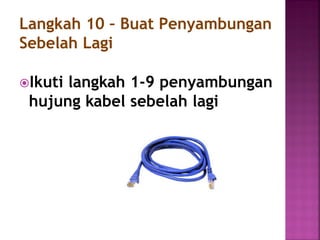

64. Ikuti langkah 1-9 penyambungan hujung kabel sebelah lagi
Langkah 10 – Buat Penyambungan Sebelah Lagi

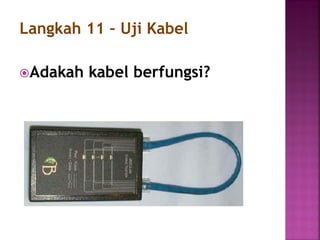

65. Adakah kabel berfungsi?
Langkah 11 – Uji Kabel

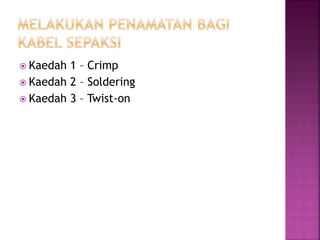

66. Kaedah 1 – Crimp
Kaedah 2 – Soldering
Kaedah 3 – Twist-on

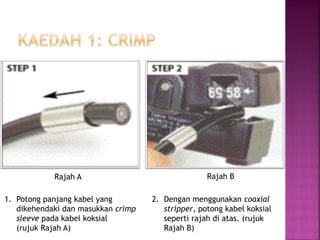

67. 1.Potong panjang kabel yang dikehendaki dan masukkan crimp sleeve pada kabel koksial (rujuk Rajah A)
2. Dengan menggunakan coaxial stripper, potong kabel koksial seperti rajah di atas. (rujuk Rajah B)
Rajah A
Rajah B

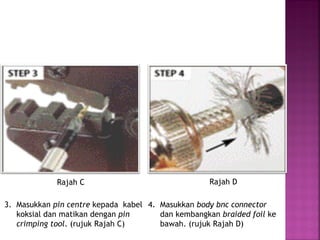

68. 3. Masukkan pin centre kepada kabel koksial dan matikan dengan pin crimping tool. (rujuk Rajah C)
4. Masukkan body bnc connector dan kembangkan braided foil ke bawah. (rujuk Rajah D)
Rajah C
Rajah D

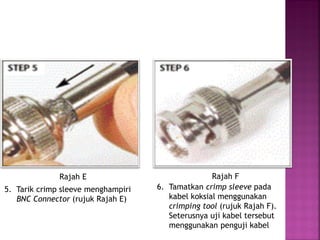

69. 5. Tarik crimp sleeve menghampiri BNC Connector (rujuk Rajah E)
6. Tamatkan crimp sleeve pada kabel koksial menggunakan crimping tool (rujuk Rajah F). Seterusnya uji kabel tersebut menggunakan penguji kabel
Rajah E
Rajah F

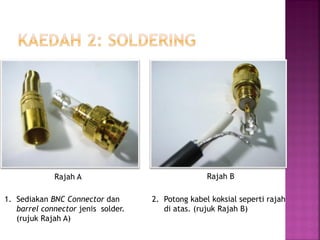

71. 1.Sediakan BNC Connector dan barrel connector jenis solder. (rujuk Rajah A)
2. Potong kabel koksial seperti rajah di atas. (rujuk Rajah B)
Rajah A
Rajah B

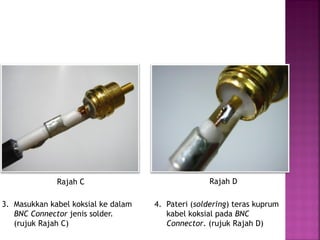

72. 3. Masukkan kabel koksial ke dalam BNC Connector jenis solder.
(rujuk Rajah C)
4. Pateri (soldering) teras kuprum kabel koksial pada BNC Connector. (rujuk Rajah D)
Rajah C
Rajah D

73. 5. Balutkan kawasan yang dipateri dengan menggunakan pita pelekat.
(rujuk Rajah E)
4. Skrukan BNC Connector dengan barrel connector (rujuk Rajah F)
Rajah E
Rajah F

74. 5. Untuk memastikan penyambungan lebih kemas, balutkan barrel connector dengan menggunakan pita pelekat(rujuk Rajah F). Seterusnya uji kabel tersebut menggunakan penguji kabel.
Rajah F

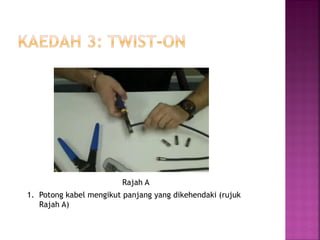

76. 1. Potong kabel mengikut panjang yang dikehendaki (rujuk Rajah A)
Rajah A

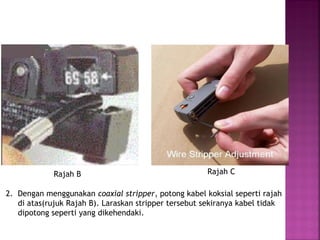

77. Rajah B
Rajah C
2. Dengan menggunakan coaxial stripper, potong kabel koksial seperti rajah di atas(rujuk Rajah B). Laraskan stripper tersebut sekiranya kabel tidak dipotong seperti yang dikehendaki.

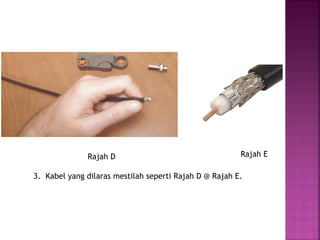

78. Rajah D
Rajah E
3. Kabel yang dilaras mestilah seperti Rajah D @ Rajah E.

79. 4. Kembangkan braided foil ke bawah. (rujuk Rajah F)
Rajah F

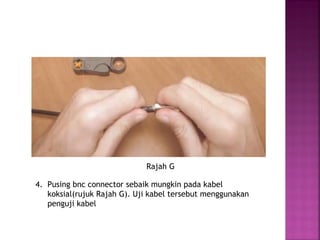

80. 4. Pusing bnc connector sebaik mungkin pada kabel koksial(rujuk Rajah G). Uji kabel tersebut menggunakan penguji kabel
Rajah G

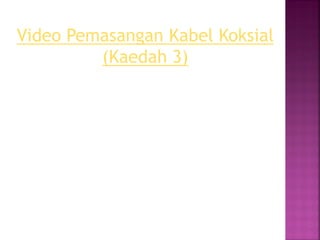

81. Video Pemasangan Kabel Koksial (Kaedah 3)

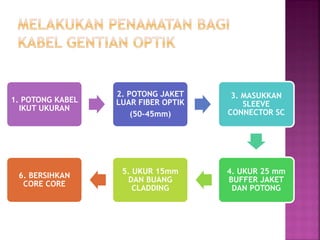

82. 1. POTONG KABEL IKUT UKURAN
2. POTONG JAKET LUAR FIBER OPTIK
(50-45mm)
3. MASUKKAN SLEEVE CONNECTOR SC
4. UKUR 25 mm BUFFER JAKET DAN POTONG
5. UKUR 15mm DAN BUANG CLADDING
6. BERSIHKAN CORE CORE

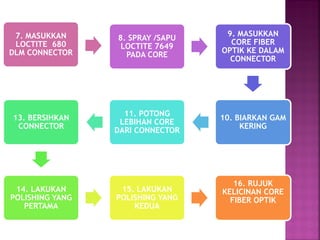

83. 7. MASUKKAN LOCTITE 680 DLM CONNECTOR
8. SPRAY /SAPU LOCTITE 7649 PADA CORE
9. MASUKKAN CORE FIBER OPTIK KE DALAM CONNECTOR
10. BIARKAN GAM KERING
11. POTONG LEBIHAN CORE DARI CONNECTOR
13. BERSIHKAN CONNECTOR
14. LAKUKAN POLISHING YANG PERTAMA
15. LAKUKAN POLISHING YANG KEDUA
16. RUJUK KELICINAN CORE FIBER OPTIK

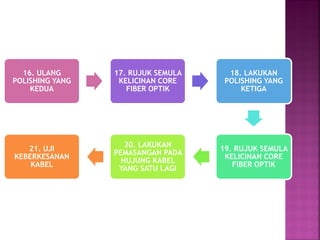

84. 16. ULANG POLISHING YANG KEDUA
17. RUJUK SEMULA KELICINAN CORE FIBER OPTIK
18. LAKUKAN POLISHING YANG KETIGA
19. RUJUK SEMULA KELICINAN CORE FIBER OPTIK
20. LAKUKAN PEMASANGAN PADA HUJUNG KABEL YANG SATU LAGI
21. UJI KEBERKESANAN KABEL

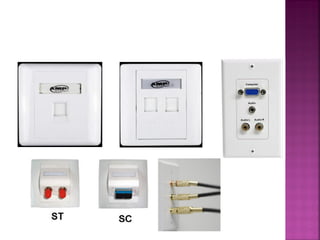

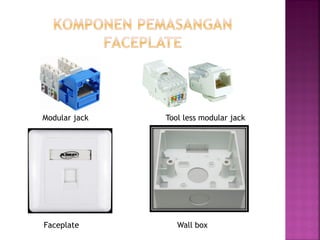

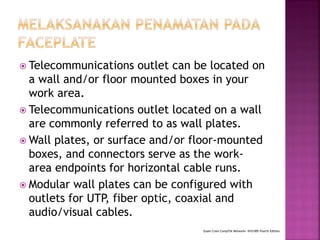

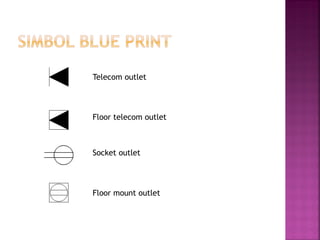

85. Telecommunications outlet can be located on a wall and/or floor mounted boxes in your work area.
Telecommunications outlet located on a wall are commonly referred to as wall plates.
Wall plates, or surface and/or floor-mounted boxes, and connectors serve as the work- area endpoints for horizontal cable runs.
Modular wall plates can be configured with outlets for UTP, fiber optic, coaxial and audio/visual cables.
Exam Cram CompTIA Network+ N10-005 Fourth Edition

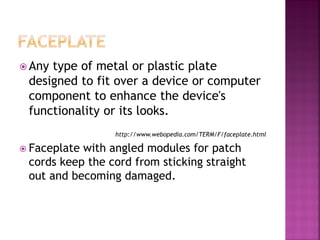

86. Any type of metal or plastic plate designed to fit over a device or computer component to enhance the device's functionality or its looks.
http://www.webopedia.com/TERM/F/faceplate.html
Faceplate with angled modules for patch cords keep the cord from sticking straight out and becoming damaged.

88. Telecom outlet
Floor mount outlet
Socket outlet
Floor telecom outlet

89. Modular jack
Tool less modular jack
Faceplate
Wall box

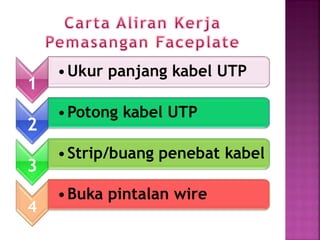

90. 1
•Ukur panjang kabel UTP
2
•Potong kabel UTP
3
•Strip/buang penebat kabel
4
•Buka pintalan wire

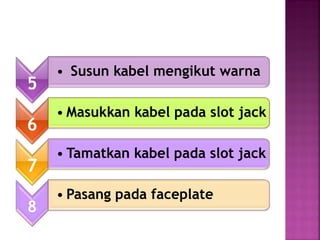

91. 5
• Susun kabel mengikut warna
6
•Masukkan kabel pada slot jack
7
•Tamatkan kabel pada slot jack
8
•Pasang pada faceplate

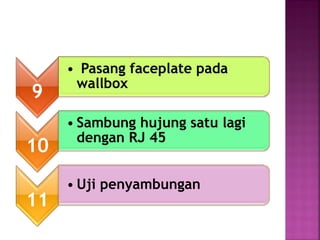

92. 9
• Pasang faceplate pada wallbox
10
•Sambung hujung satu lagi dengan RJ 45
11
•Uji penyambungan

94. 1. Ukur kabel UTP CAT 5

95. 2. Potong kabel menggunakan cutter

96. 3. Buang lapisan penebat pada hujung kabel UTP dengan menggunakan stripper

97. 4. Longgarkan pintalan setiap pasangan wayar.

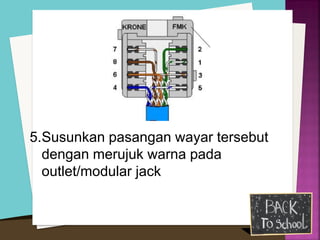

98. 5. Susunkan pasangan wayar tersebut dengan merujuk warna pada outlet/modular jack

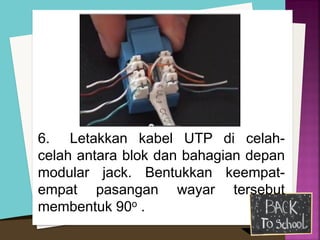

99. 6. Letakkan kabel UTP di celah- celah antara blok dan bahagian depan modular jack. Bentukkan keempat- empat pasangan wayar tersebut membentuk 90o .

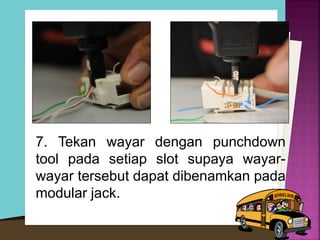

100. 7. Tekan wayar dengan punchdown tool pada setiap slot supaya wayar- wayar tersebut dapat dibenamkan pada modular jack.

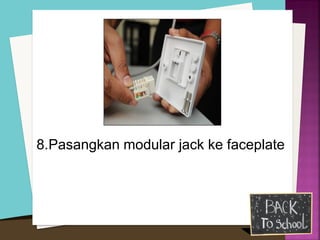

101. 8. Pasangkan modular jack ke faceplate

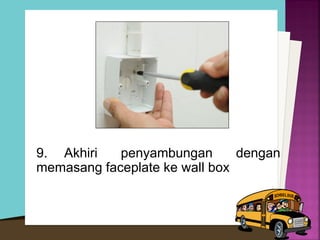

102. 9. Akhiri penyambungan dengan memasang faceplate ke wall box

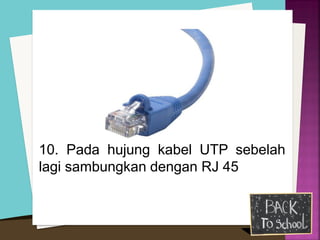

103. 10. Pada hujung kabel UTP sebelah lagi sambungkan dengan RJ 45

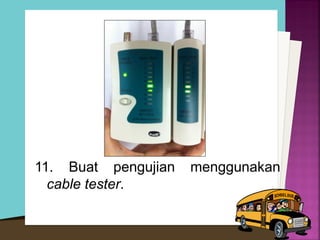

104. 11. Buat pengujian menggunakan cable tester.

105. VIDEO KEYSTONE CAT 5E

106. Patch panel @ distribution block di tempatkan di telecommunications room.
Patch panel terdiri daripada freestanding @ wall- mounted dengan penyambungan port rangkaian RJ 45 di bahagian hadapan.
Patch panel menghubungkan point antara peralatan rangkaian seperti hub,switch dan network point kepada pc yang bersambung dengannya.
Di dalam wiring closet juga boleh didapati punch down block.
Wayar kabel UTP disambungkan ke punch down blok dengan menggunakan punch down tool.
Exam Cram CompTIA Network+ N10-005 Fourth Edition

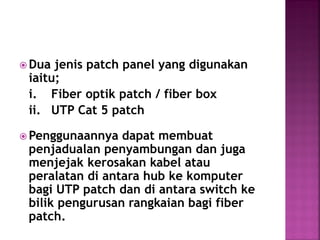

107. Dua jenis patch panel yang digunakan iaitu;
i. Fiber optik patch / fiber box
ii. UTP Cat 5 patch
Penggunaannya dapat membuat penjadualan penyambungan dan juga menjejak kerosakan kabel atau peralatan di antara hub ke komputer bagi UTP patch dan di antara switch ke bilik pengurusan rangkaian bagi fiber patch.

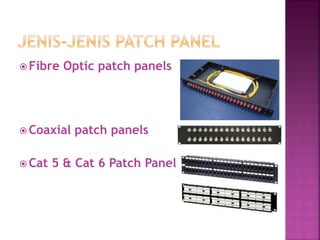

110. Fibre Optic patch panels
Coaxial patch panels
Cat 5 & Cat 6 Patch Panel

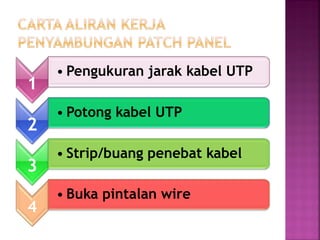

111. 1
•Pengukuran jarak kabel UTP
2
•Potong kabel UTP
3
•Strip/buang penebat kabel
4
•Buka pintalan wire

112. 5
• Susun kabel mengikut warna
6
•Tamatkan kabel pada slot patch panel
7
•Sambung penghujung kabel satu lagi dengan RJ-45
8
•Uji penyambungan

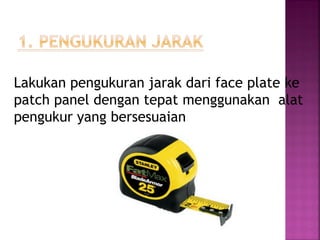

114. Lakukan pengukuran jarak dari face plate ke patch panel dengan tepat menggunakan alat pengukur yang bersesuaian

115. Potong kabel menggunakan cutter

116. Potongkan lapisan penebat kabel dengan menggunakan wire stripper pada jarak 1 inci seperti Rajah A.
Potongkan lapisan penebat luar kabel seperti rajah B
Rajah A
Rajah B

117. Longgarkan pintalan setiap pasangan wayar.

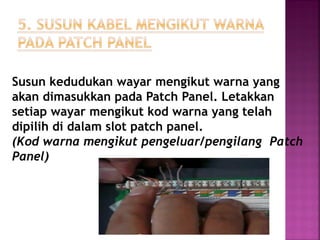

118. Susun kedudukan wayar mengikut warna yang akan dimasukkan pada Patch Panel. Letakkan setiap wayar mengikut kod warna yang telah dipilih di dalam slot patch panel. (Kod warna mengikut pengeluar/pengilang Patch Panel)

120. Dengan menggunakan punch down tool (puncher) tamatkan setiap wayar ke dalam slot.
Potong dan kemaskan lebihan wayar.

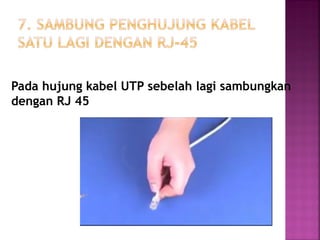

121. Pada hujung kabel UTP sebelah lagi sambungkan dengan RJ 45

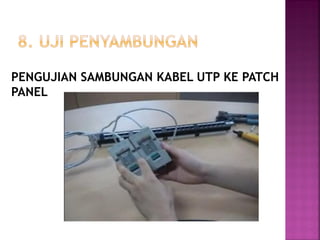

122. PENGUJIAN SAMBUNGAN KABEL UTP KE PATCH PANEL

123. Video Pemasangan Patch Panel
