Litar siri dan selari

Litar siri dan selari

• 1.
  Litar Siri danSelari 1. Litar elektrik ialah lintasan yang membenarkan arus elektrik mengalir melaluinya. 2. Terdapat 2 susunan litar elektrik. i) Litar bersiri ii) Litar selari 3. Litar bersiri i) komponen -komponen litar disambung secara hujung ke hujung atau sederet untuk membina satu lintasan lengkap. ii) Hanya terdapat satu lintasan arus di dalam litar ini. iii) Litar ini menjadi tidak lengkap jika satu daripada perintangnya rosak. 4. Litar selari i)komponen litar disambung sebelah-menyebelah. ii)Terdapat lebih daripada satu lintasan arus di dalam lirtar ini. iii)Apabila salah satu daripada perintang rosak,bahagian lain pada litar masih lengkap. 5. Perbezaan di antara litar bersiri dan selari

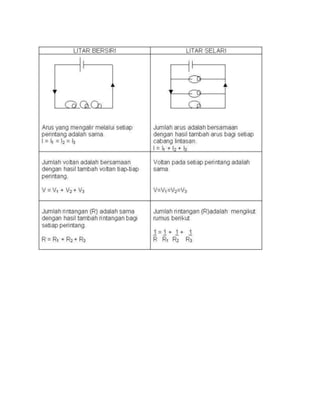

• 3.
  LITAR BERSIRI DANLITAR SELARI LITAR ELEKTRIK MENGANDUNGI : 1. SEL KERING (SEBAGAI SUMBER TENAGA ELEKTRIK DALAM LITAR)
• 4.
  2. MENTOL (MENGENALPASTI LITAR LENGKAPATAU TIDAK) 3. WAYAR (MEMBOLEHKAN TENAGA ELEKTRIK MENGALIR ) 4. SUIS UNTUK MENYAMBUNG DAN MEMUTUSKAN LITAR. LITAR BERSIRI LITAR SELARI PERBEZAAN LITAR BERSIRI DENGAN LITAR SELARI LITAR BERSIRI LITAR SELARI -APABILA SATU MENTOL -APABILA SATU MENTOL TERBAKAR,
• 5.
  TERBAKAR,LITAR LITAR MASIHLENGKAP BAGI MENTOL AKAN TERPUTUS . YANG LAIN AKAN TERUS MENYALA. -KEDUA-DUA MENTOL -SETIAP MENTOL MEMPUNYAI AKAN MENYALA MALAP HUBUNGAN TERUS DENGAN SEL DENGAN KEMALAPAN KERING .KEDUA-DUA MENTOL YANG SAMA. SAMA TERANG.  Jika kesilapan mengendalikan alatan elektrik boleh menyebabkan kebakaran ,alatan elektrik rosak,kehilangan nyawa.  Langkah –langkah keselamatan -Jangan menyentuh suis ketika tangan basah. -Jangan menghubungkan banyak alatan elektrik kepada satu soker. -Jangan membaiki peralatan elektrik sekiranya tiada kemahirannya. -Jangan guna alatan elektrik yang telah rosak wayar. -Guna bahan penebar semasa mengendalikan mangsa kejutan elektrik .Bahan tersebut adalah seperti:getah ,kayu,plastik. Perbezaan litar siri dan litar selari Litar Siri Litar Selari Voltan Voltannya adalah semakin kurang apabila beban bertambah Vj=V1+V2+V3..... Voltan Voltannya sama disemua tempat Vj=V1=V2=V3..... Arus Arusnya sama disemua tempat Arus Arusnya semakin kurang apabila semakin banyak beban
• 6.
  Rintangan Semakin ditambah bebansemakin banyak jumlah rintangan Rintangan Jumlah rintangan adalah lebih kecil daripada nilai perintang yang paling kecil Apabila satu mentol terbakar, mentol yang lain tidak akan menyala Apabila satu mentol terbakar , mentol yang lain akan terus menyala Jika ditambah satu mentol, mentol yang lain akan menjadi malap kerana bebanan bertambah Jika ditambah satu mentol, nyalaan mentol yang lain tidak akan berubah
