Dbchapter4-1

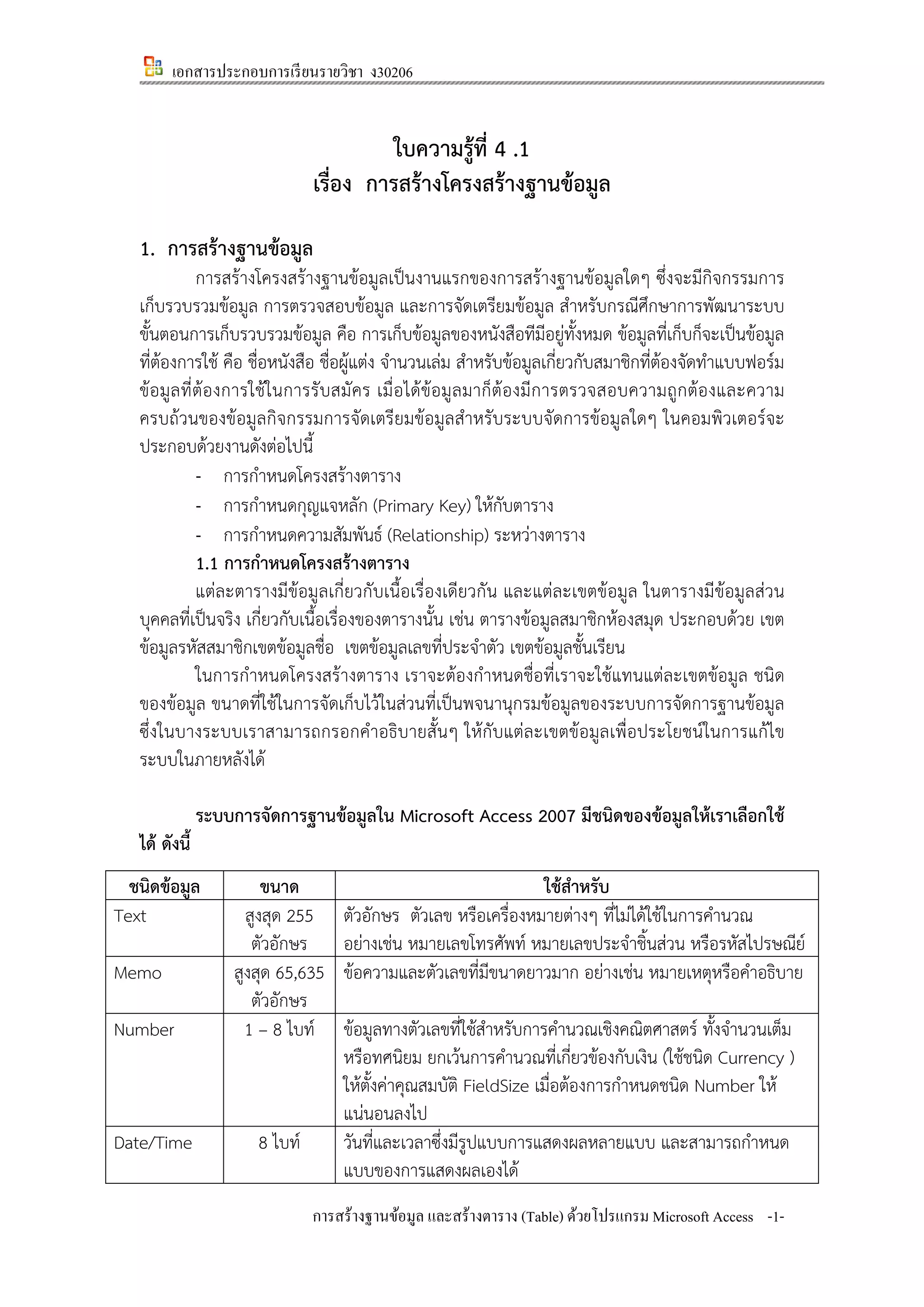

- 1. เอกสารประกอบการเรียนรายวิชา ง30206
ใบความรู้ที่ 4 .1
เรื่อง การสร้างโครงสร้างฐานข้อมูล
1. การสร้างฐานข้อมูล
การสร้างโครงสร้างฐานข้อมูลเป็นงานแรกของการสร้างฐานข้อมูลใดๆ ซึ่งจะมีกิจกรรมการ
เก็บรวบรวมข้อมูล การตรวจสอบข้อมูล และการจัดเตรียมข้อมูล สำหรับกรณีศึกษาการพัฒนาระบบ
ขั้นตอนการเก็บรวบรวมข้อมูล คือ การเก็บข้อมูลของหนังสือทีมีอยู่ทั้งหมด ข้อมูลที่เก็บก็จะเป็นข้อมูล
ที่ต้องการใช้ คือ ชื่อหนังสือ ชื่อผู้แต่ง จำนวนเล่ม สำหรับข้อมูลเกี่ยวกับสมาชิกที่ต้องจัดทำแบบฟอร์ม
ข้อมูลที่ต้องการใช้ในการรับสมัคร เมื่อได้ข้อมูลมาก็ต้องมีการตรวจสอบความถูกต้องและความ
ครบถ้วนของข้อมูลกิจกรรมการจัดเตรียมข้อมูลสำหรับระบบจัดการข้อมูลใดๆ ในคอมพิวเตอร์จะ
ประกอบด้วยงานดังต่อไปนี้
- การกำหนดโครงสร้างตาราง
- การกำหนดกุญแจหลัก (Primary Key) ให้กับตาราง
- การกำหนดความสัมพันธ์ (Relationship) ระหว่างตาราง
1.1 การกำหนดโครงสร้างตาราง
แต่ละตารางมีข้อมูลเกี่ยวกับเนื้อเรื่องเดียวกัน และแต่ละเขตข้อมูล ในตารางมีข้อมูลส่วน
บุคคลที่เป็นจริง เกี่ยวกับเนื้อเรื่องของตารางนั้น เช่น ตารางข้อมูลสมาชิกห้องสมุด ประกอบด้วย เขต
ข้อมูลรหัสสมาชิกเขตข้อมูลชื่อ เขตข้อมูลเลขที่ประจำตัว เขตข้อมูลชั้นเรียน
ในการกำหนดโครงสร้างตาราง เราจะต้องกำหนดชื่อที่เราจะใช้แทนแต่ละเขตข้อมูล ชนิด
ของข้อมูล ขนาดที่ใช้ในการจัดเก็บไว้ในส่วนที่เป็นพจนานุกรมข้อมูลของระบบการจัดการฐานข้อมูล
ซึ่งในบางระบบเราสามารถกรอกคำอธิบายสั้นๆ ให้กับแต่ละเขตข้อมูลเพื่อประโยชน์ในการแก้ไข
ระบบในภายหลังได้
ระบบการจัดการฐานข้อมูลใน Microsoft Access 2007 มีชนิดของข้อมูลให้เราเลือกใช้
ได้ ดังนี้
ชนิดข้อมูล ขนาด ใช้สำหรับ
Text สูงสุด 255
การสร้างฐานข้อมูล และสร้างตาราง (Table) ด้วยโปรแกรม Microsoft Access -1-
ตัวอักษร
ตัวอักษร ตัวเลข หรือเครื่องหมายต่างๆ ที่ไม่ได้ใช้ในการคำนวณ
อย่างเช่น หมายเลขโทรศัพท์ หมายเลขประจำชิ้นส่วน หรือรหัสไปรษณีย์
Memo สูงสุด 65,635
ตัวอักษร
ข้อความและตัวเลขที่มีขนาดยาวมาก อย่างเช่น หมายเหตุหรือคำอธิบาย
Number 1 – 8 ไบท์ ข้อมูลทางตัวเลขที่ใช้สำหรับการคำนวณเชิงคณิตศาสตร์ ทั้งจำนวนเต็ม
หรือทศนิยม ยกเว้นการคำนวณที่เกี่ยวข้องกับเงิน (ใช้ชนิด Currency )
ให้ตั้งค่าคุณสมบัติ FieldSize เมื่อต้องการกำหนดชนิด Number ให้
แน่นอนลงไป
Date/Time 8 ไบท์ วันที่และเวลาซึ่งมีรูปแบบการแสดงผลหลายแบบ และสามารถกำหนด
แบบของการแสดงผลเองได้
- 2. เอกสารประกอบการเรียนรายวิชา ง30206
ชนิดข้อมูล ขนาด ใช้สำหรับ
Currency 8 ไบท์ เก็บข้อมูลที่เป็นจำนวนเงิน เพื่อป้องกันเรื่องการปัดเศษทศนิยม ระดับ
ความแม่นยำคือ 15 หลักทางซ้ายของจุดทศนิยมและ 4 หลักทางขวามือ
AutoNumber 4 Byte กำหนดตัวเลขที่เรียงลำดับต่อเนื่องกันโดยอัตโนมัติ โดยโปรแกรม
Yes/No 1 บิท เป็นข้อมูลแบบบูลีน ที่มีเพียงค่าใดค่าหนึ่งใน 2 ค่า สามารถกำหนด
รูปแบบในการแสดงผลเป็น Yes/No, True/False หรือ On/Off ก็ได้
OLE Object 1 GB เป็นชนิดข้อมูลที่ใช้เก็บออบเจ็กต์ เช่น รูปภาพ แผนภูมิ เสียง เป็นต้น
Hyperlink สูงสุด 2,048
การสร้างฐานข้อมูล และสร้างตาราง (Table) ด้วยโปรแกรม Microsoft Access -2-
ตัวอักษร
เป็นชนิดข้อมูลที่เก็บที่อยู่หรือจุดเชื่อมโยงของไฟล์ในระบบอินเทอร์เน็ต
หรืออินทราเน็ต
Lookup
Wizard 4 ไบท์ เป็นชนิดข้อมูลที่ดึงข้อมูลจากฟิลด์อื่นในตาราง
Attachment
เป็นชนิดข้อมูลที่เพิ่มเข้ามาใหม่ ซึ่งเก็บเอกสารและแฟ้มไบนารีทุกชนิดใน
ฐานข้อมูล เช่น เอกสาร Word, Excel หรือไฟล์ประเภทอื่นที่สนับสนุน
การนำเข้าสู่เรคอร์ดในฐานข้อมูลเหมือนกับการแนบไฟล์ไปกับอีเมล ซึ่ง
จะดีกว่า OLE Object คือข้อมูลจะถูกบีบอัดอย่างเหมาะสม ไม่ทำให้
ฐานข้อมูลใหญ่เกินไป
1.2 การกำหนดกุญแจหลัก (Primary Key) ให้กับตาราง
ในการสร้างตารางแต่ละตารางควรจะมีเขตข้อมูลหนึ่งเขตข้อมูลหรือชุดเขตข้อมูลที่ใช้ระบุว่า
แต่ละระเบียนที่เก็บอยู่ในตารางไม่ซ้ำซ้อนกันรวมอยู่ด้วย ข้อมูลดังกล่าวนี้เรียกว่า เขตกุญแจหลัก
(Primary Key) ของตาราง เมื่อเราได้ระบุเขตข้อมูลหลักให้กับตารางแล้วเพื่อประกันความไม่ซ้ำซ้อน
ระบบการจัดการฐานข้อมูลจะป้องกันไม่ให้มีการป้อนค่าซ้ำ หรือค่าว่าง (Null) ลงในเขตข้อมูลหลัก
นอกจากเขตกุญแจหลักภายในตารางหนึ่ง ๆ อาจจะมีเขตกุญแจนอก (Foreign Key) ซึ่งเป็น
เขตกุญแจที่เปรียบเสมือนตัวเชื่อมข้อมูลในความสัมพันธ์หนึ่งกับอีกความสัมพันธ์หนึ่ง โดยกุญแจ
นอกนั้นอาจจะกลายเป็นเขตกุญแจหลักในอีกความสัมพันธ์หนึ่งก็ได้
การกำหนดเขตกุญแจหลักให้กับตารางของระบบยืม-คืนหนังสือในห้องสมุด ซึ่งมี 4 ตาราง
ดังต่อไปนี้
ตารางข้อมูลหนังสือ จะกำหนดให้เขตข้อมูลรหัสหนังสือเป็นเขตกุญแจหลัก
ตารางข้อมูลสมาชิก จะกำหนดให้เขตข้อมูลรหัสสมาชิกเป็นเขตกุญแจหลัก
ตารางข้อมูลการยืม จะกำหนดให้เขตข้อมูลลำดับที่การยืมเป็นเขตกุญแจหลักคู่กัน
ตารางข้อมูลรายละเอียดการยืม จะกำหนดให้เขตข้อมูลลำดับที่การยืมและรหัสหนังสือ
เป็นเขตกุญแจหลักร่วมกัน
1.3 การกำหนดความสัมพันธ์ระหว่างตาราง
หลังจากทีเรามีตารางที่จัดเก็บข้อมูลต่างกันสำหรับแต่ละหัวเรื่องในฐานข้อมูลแล้ว เราจำเป็น
ที่จะต้องหาทางทำให้ตารางข้อมูลเหล่านั้นมีความสัมพันธ์เพื่อที่จะนำรายละเอียดของข้อมูลกลับมา
พร้อมกันอีกครั้งหนึ่ง ขั้นแรกในขั้นตอนนี้คือ การกำหนดความสัมพันธ์ระหว่างตาราง หลังจากที่ได้
ทำแล้ว เราก็สามารถสร้างแบบสอบถาม แบบฟอร์ม และรายงานที่จะแสดงรายละเอียดข้อมูลจาก
- 3. เอกสารประกอบการเรียนรายวิชา ง30206
หลายๆ ตารางได้ทันที โดยในการสร้างความสัมพันธ์ของตาราง 2 ตารางนั้น ตารางทั้งสองจะต้องมี
เขตข้อมูลที่มีความสัมพันธ์กัน ในตารางข้อมูลสมาชิกห้องสมุดและตารางการยืมหนังสือของสมาชิกมี
ความสัมพันธ์กันโดยผ่านเขตข้อมูลรหัสสมาชิก นั่นหมายความว่าในตารางข้อมูลสมาชิกห้องสมุดและ
ตารางการยืมหนังสือของสมาชิกจะต้องมีเขตข้อมูลรหัสสมาชิกทั้งสองตาราง
ตัวอย่างการออกแบบตารางข้อมูลสมาชิกห้องสมุดและตารางการยืมหนังสือของสมาชิกเป็น
ยืม-คืน
M
การยืม (TbBorrow)
มี
1
M
BookName Regno
MemberID
M 1
รายละเอียดการยืม ยืม-คืน
หนังสือ (TbBook)
(TbDetail)
1
Position
การสร้างฐานข้อมูล และสร้างตาราง (Table) ด้วยโปรแกรม Microsoft Access -3-
ดังนี้
MemberID
สมาชิก (TbMember)
ผังแสดงผลการวิเคราะห์ความสัมพันธ์ของเอนทิตี้ต่าง ๆ ของระบบการยืม-คืนหนังสือ
BkAuthor
BookID Copyno
MTitle
MFname
MLname
MGend
MLevel MRoom
NumBr
DateBrw
Status DateSent
NumBr
BookID
DateReturn
- 4. เอกสารประกอบการเรียนรายวิชา ง30206
โครงสร้างของตารางข้อมูลตารางหนังสือ (TbBook)
ชื่อเขตข้อมูล
(Field Name)
ชนิดข้อมูล
(Data
Type)
ขนาดของ
เขตข้อมูล
(Field
Size)
คำอธิบายโดยละเอียด
(Description)
ตัวอย่างข้อมูล คีย์
การสร้างฐานข้อมูล และสร้างตาราง (Table) ด้วยโปรแกรม Microsoft Access -4-
รหัสหนังสือ
BookID
Text 7 เขตข้อมูลที่เก็บข้อมูลรหัสหนังสือที่มี
การยืมโดยสมาชิก กำหนดให้เป็นเขต
ข้อมูลหลักของตาราง
B100001 PK
ชื่อหนังสือ
BookName
Text 60 เขตข้อมูลที่เก็บชื่อหนังสือ การออกแบบและ
การจัดการ
ฐานข้อมูล
ชื่อผู้แต่ง
BkAuthor
Text 60 เขตข้อมูลชื่อผู้แต่ง โอภาส เอี่ยมสิริวงศ์
เลขทะเบียน
หนังสือ
Regno
Text 5 เขตข้อมูลที่เก็บเลขทะเบียนหนังสือที่
มีให้บริการในห้องสมุด
C101
สำเนาที่
Copyno
Text 2 เขตข้อมูลที่เก็บเสาเนาที่ของหนังสือ
ที่ให้บริการในห้องสมุด
1
โครงสร้างตารางข้อมูลสมาชิก (TbMember)
ชื่อเขตข้อมูล
(Field Name)
ชนิดข้อมูล
(Data
Type)
ขนาดของ
เขตข้อมูล
(Field
Size)
คำอธิบายโดยละเอียด
(Description)
ตัวอย่าง
ข้อมูล
คีย์
รหัสสมาชิก
MemberID
Text 7 รหัสสมาชิกเป็นเขตข้อมูลหลักของตาราง ดังนั้นรหัส
สมาชิกของสมาชิกแต่ละคนจะต้องเป็นค่าที่แตกต่าง
กัน โดยกำหนดให้นักเรียนมีรหัสสมาชิกที่ขึ้นต้นด้วย
S และตามด้วยตัวเลข 6 หลักและสมาชิกที่เป็น
อาจารย์จะขึ้นต้นด้วย T และตามด้วยตัวเลข 6 หลัก
S000001 PK
คำนำหน้าชื่อ
MTitle
Text 8 ค่าที่เก็บในเขตข้อมูลนี้จะเป็นคำนำหน้าชื่อ คือ
"เด็กชาย";"เด็กหญิง";"นาย";"นาง";"นางสาว"
นางสาว
ชื่อ
MFname
Text 30 เขตข้อมูลเก็บชื่อสมาชิก แก้ว
กาญจน์
นามสกุล
MLname
Text 15 เขตข้อมูลเก็บนามสกุลสมาชิก จงขยัน
เพศ
MGender
Text 4 ค่าที่เก็บในเขตข้อมูลเพศนี้จะเป็นค่า “หญิง”
;“ผู้ชาย”
หญิง
ระดับชั้น
MLevel
Text 4 เขตข้อมูลระดับชั้น จะเก็บค่า "ม.1";"ม.2";"ม.3";"ม.
4";"ม.5";"ม.6"
ม.5
- 5. เอกสารประกอบการเรียนรายวิชา ง30206
การสร้างฐานข้อมูล และสร้างตาราง (Table) ด้วยโปรแกรม Microsoft Access -5-
ชื่อเขตข้อมูล
(Field Name)
ชนิดข้อมูล
(Data
Type)
ขนาดของ
เขตข้อมูล
(Field
Size)
คำอธิบายโดยละเอียด
(Description)
ตัวอย่าง
ข้อมูล
คีย์
ห้อง
MRoom
Text 2 เขตข้อมูลห้อง จะเก็บค่า "1";"2";"3";"4";"5";"6";
"7";"8";"9";"10";"11";"12";"13";"14"
1
ตำแหน่ง
Position
Text 8 เขตข้อมูลตำแหน่ง จะเก็บค่า "ครู";"นักเรียน";"อื่นๆ" นักเรียน
รูปภาพ
OLE
Object
เขตข้อมูลรูปภาพ จะเก็บค่ารูปภาพสมาชิก
โครงสร้างของตารางข้อมูลการยืม (TbBorrow)
ชื่อเขตข้อมูล
ชนิดข้อมูล
(Field Name)
(Data Type)
ขนาดของ
เขตข้อมูล
(Field
Size)
คำอธิบายโดยละเอียด
(Description)
ตัวอย่าง
ข้อมูล
คีย์
ลำดับที่การยืม
NumBr
AutoNumber Long
Integer
เขตข้อมูลที่เก็บลำดับที่การยืมจะ
เพิ่มขึ้นอัตโนมัติโดยไม่ซ้ำกัน
1 PK
รหัสสมาชิก
MemberID
Text 7 เขตข้อมูลที่เก็บรหัสของสมาชิกที่ยืม
หนังสือในห้องสมุด ทำหน้าที่เป็นเขต
ข้อมูลหลักร่วมกับเขตข้อมูลรหัส
หนังสือ
S000001 FK
วันที่ยืม
DateBrw
Date/Time เขตข้อมูลที่เก็บข้อมูลวันที่สมาชิกทำ
การยืมหนังสือ
6/19/2011
กำหนดส่งคืน
DateSent
Date/Time เขตข้อมูลที่เก็บข้อมูลวันที่กำหนด
ส่งคืนหนังสือเล่มที่สมาชิกยืม
6/26/2011
สถานะการยืม
Status
Yes/No เขตข้อมูลที่เก็บข้อมูลว่ามีการยืม
หนังสือไปหรือไม่
โครงสร้างของตารางข้อมูลรายละเอียนการยืม (TbDetail)
ชื่อเขตข้อมูล
ชนิดข้อมูล
(Field Name)
(Data Type)
ขนาดของ
เขตข้อมูล
(Field Size)
คำอธิบายโดยละเอียด
(Description)
ตัวอย่าง
ข้อมูล
คีย์
ลำดับที่การยืม
NumBr
Number Long
Integer
เขตข้อมูลที่เก็บลำดับที่การยืมที่เชื่อมโยง
กับตารางข้อมูลการยืม
1 PK,FK
รหัสหนังสือ
BookID
Text 7 เขตข้อมูลที่เก็บข้อมูลรหัสหนังสือที่มีการ
ยืมโดยสมาชิก ทำหน้าที่เป็นเขตข้อมูล
หลักร่วมกับเขตข้อมูลลำดับที่การยืม
B100001 PK,FK
วันที่ส่งคืน
DateReturn
Date/Time เขตข้อมูลที่เก็บวันที่ส่งคืนโดยเมื่อมีการ
ส่งคืนจึงเก็บค่า
