MODUL ANALISA & PERANCANGAN SISTEM
ARIF
RAHMAN
Desain Sistem:
Pemodelan Data

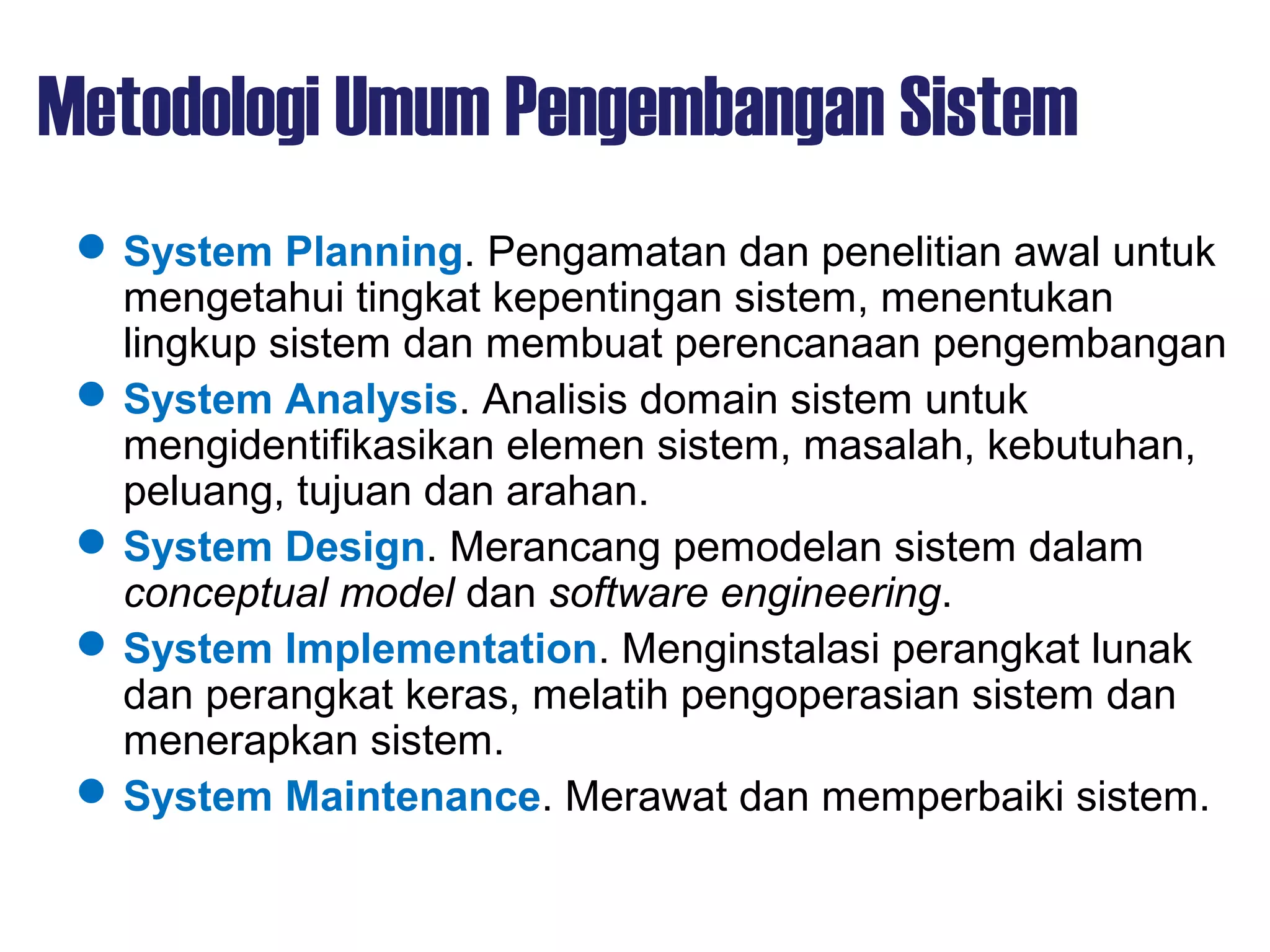

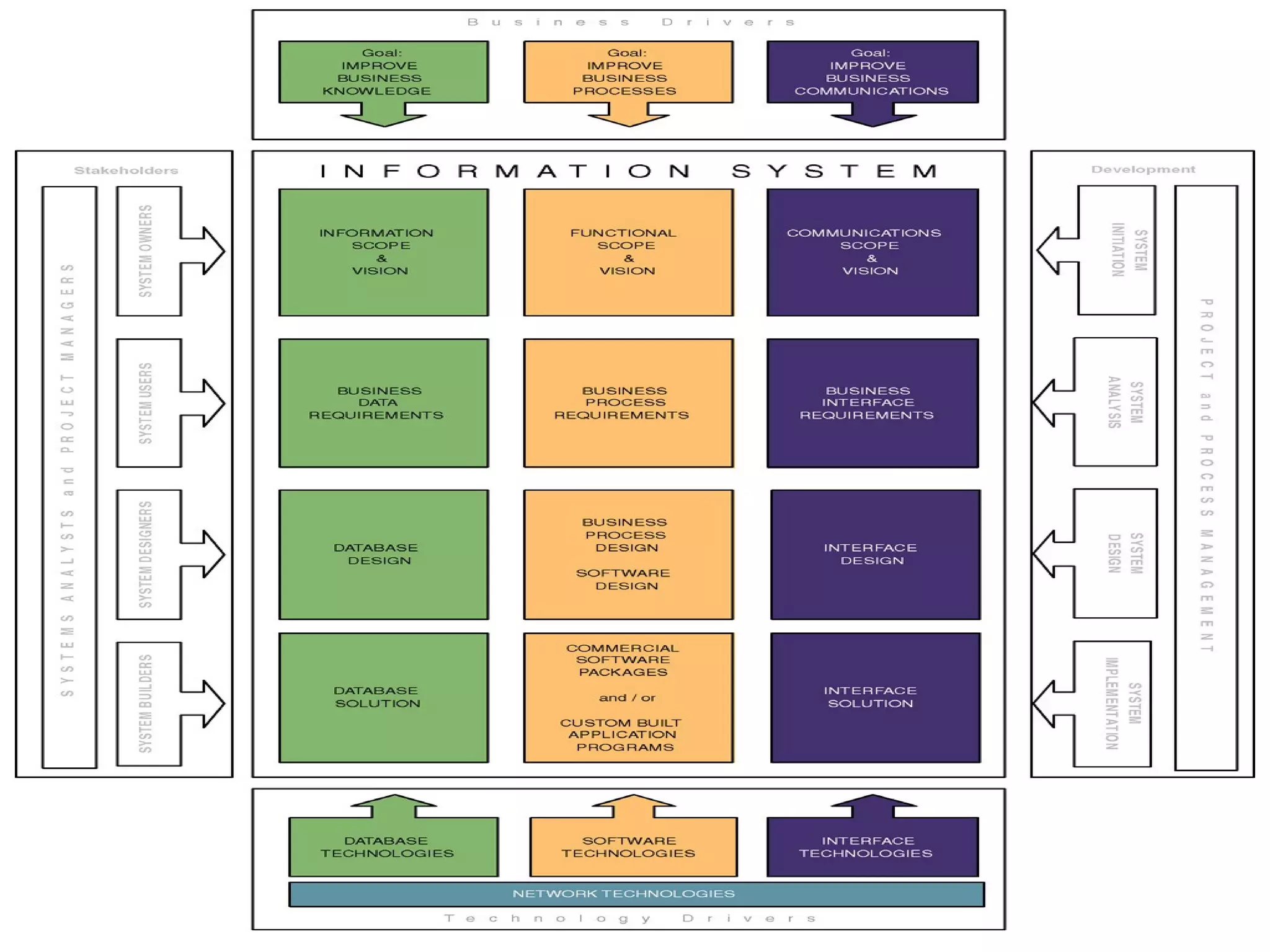

Metodologi Umum Pengembangan Sistem
System Planning. Pengamatan dan penelitian awal untuk
mengetahui tingkat kepentingan sistem, menentukan
lingkup sistem dan membuat perencanaan pengembangan
System Analysis. Analisis domain sistem untuk
mengidentifikasikan elemen sistem, masalah, kebutuhan,
peluang, tujuan dan arahan.
System Design. Merancang pemodelan sistem dalam
conceptual model dan software engineering.
System Implementation. Menginstalasi perangkat lunak
dan perangkat keras, melatih pengoperasian sistem dan
menerapkan sistem.
System Maintenance. Merawat dan memperbaiki sistem.

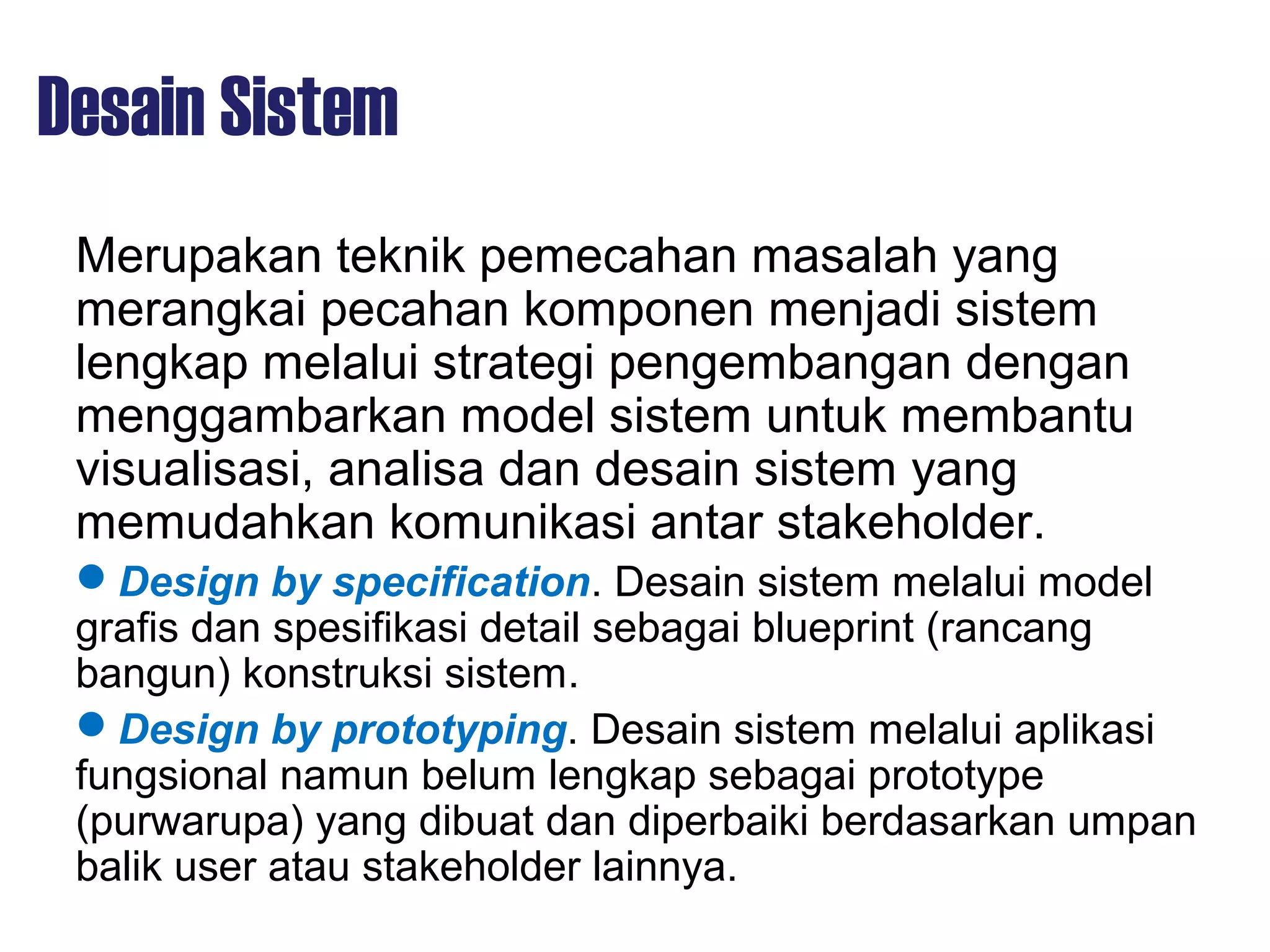

Desain Sistem
Merupakan teknik pemecahan masalah yang
merangkai pecahan komponen menjadi sistem
lengkap melalui strategi pengembangan dengan
menggambarkan model sistem untuk membantu
visualisasi, analisa dan desain sistem yang
memudahkan komunikasi antar stakeholder.
Design by specification. Desain sistem melalui model
grafis dan spesifikasi detail sebagai blueprint (rancang
bangun) konstruksi sistem.
Design by prototyping. Desain sistem melalui aplikasi
fungsional namun belum lengkap sebagai prototype
(purwarupa) yang dibuat dan diperbaiki berdasarkan umpan
balik user atau stakeholder lainnya.

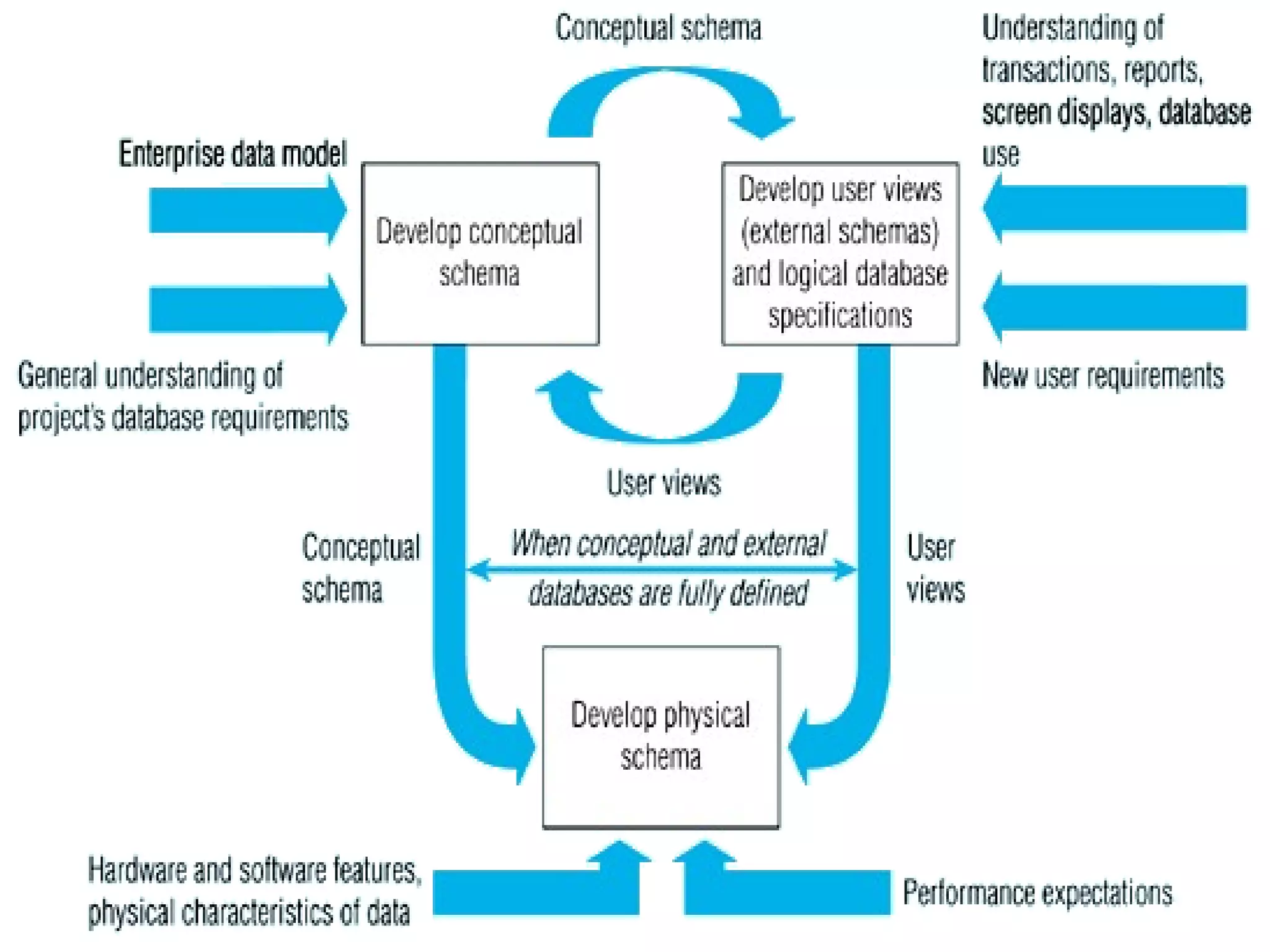

Desain Sistem

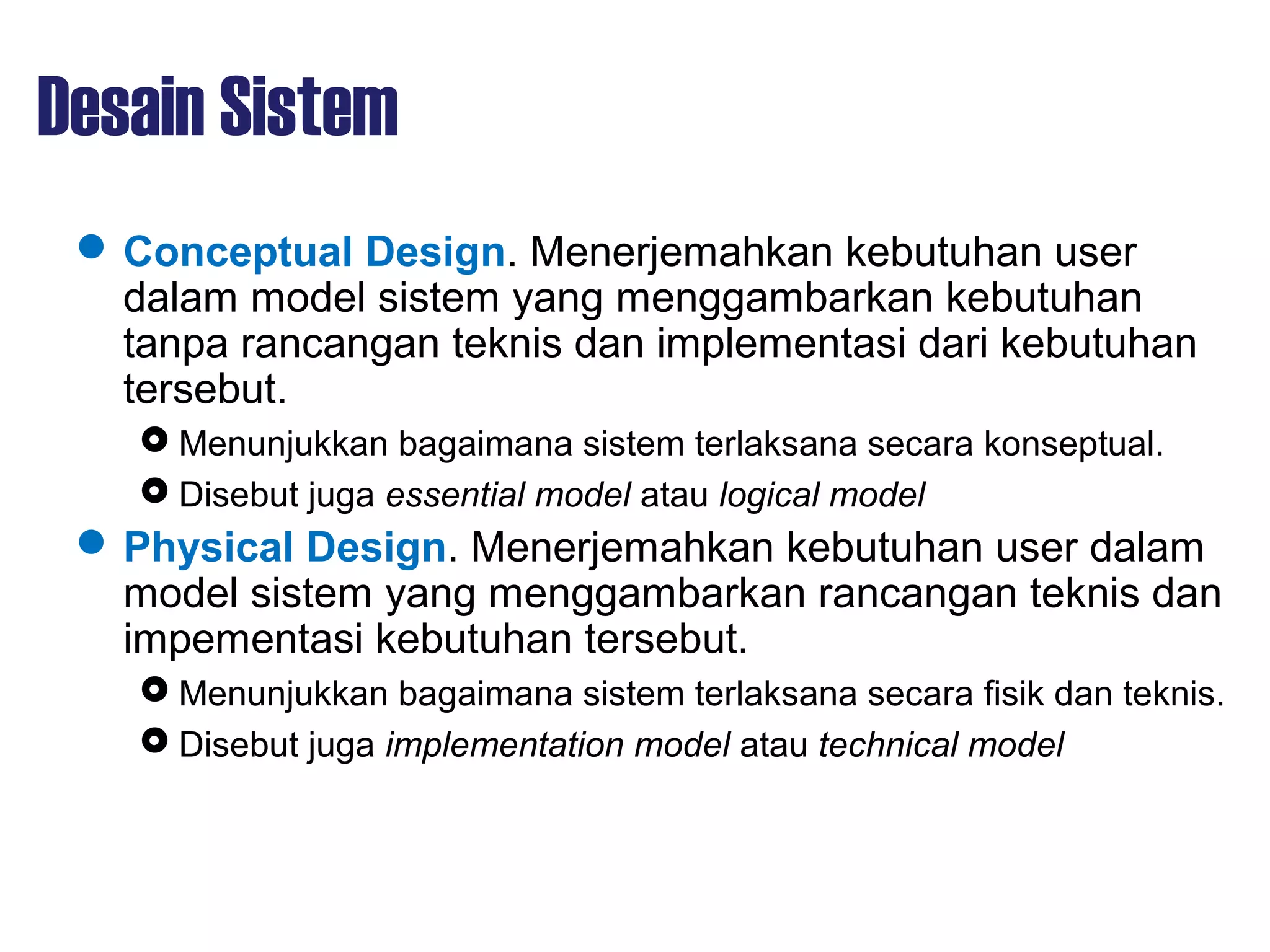

Conceptual Design. Menerjemahkan kebutuhan user
dalam model sistem yang menggambarkan kebutuhan
tanpa rancangan teknis dan implementasi dari kebutuhan
tersebut.
 Menunjukkan bagaimana sistem terlaksana secara konseptual.
 Disebut juga essential model atau logical model
Physical Design. Menerjemahkan kebutuhan user dalam
model sistem yang menggambarkan rancangan teknis dan
impementasi kebutuhan tersebut.
 Menunjukkan bagaimana sistem terlaksana secara fisik dan teknis.
 Disebut juga implementation model atau technical model

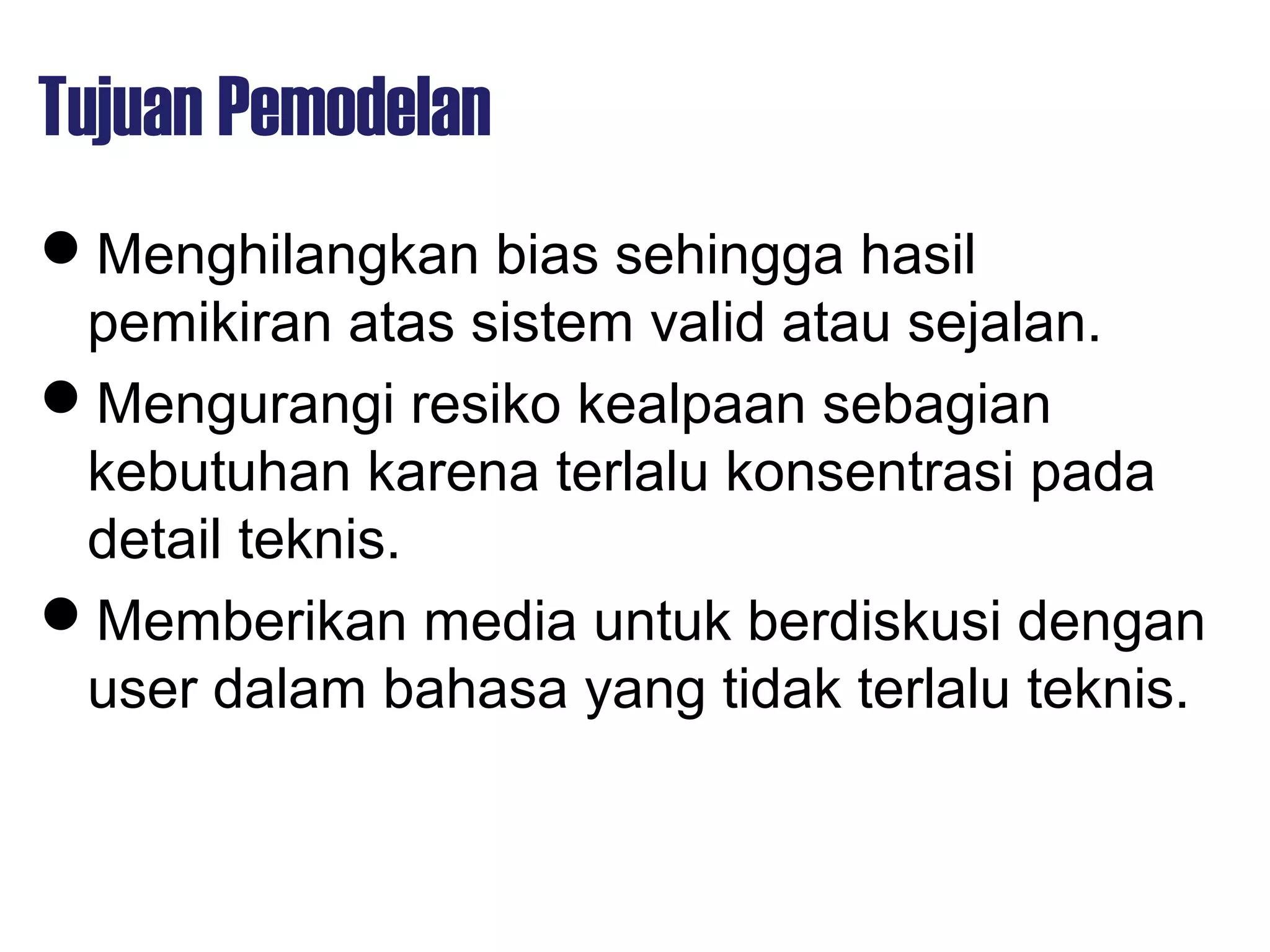

Tujuan Pemodelan
Menghilangkan bias sehingga hasil
pemikiran atas sistem valid atau sejalan.
Mengurangi resiko kealpaan sebagian
kebutuhan karena terlalu konsentrasi pada
detail teknis.
Memberikan media untuk berdiskusi dengan
user dalam bahasa yang tidak terlalu teknis.

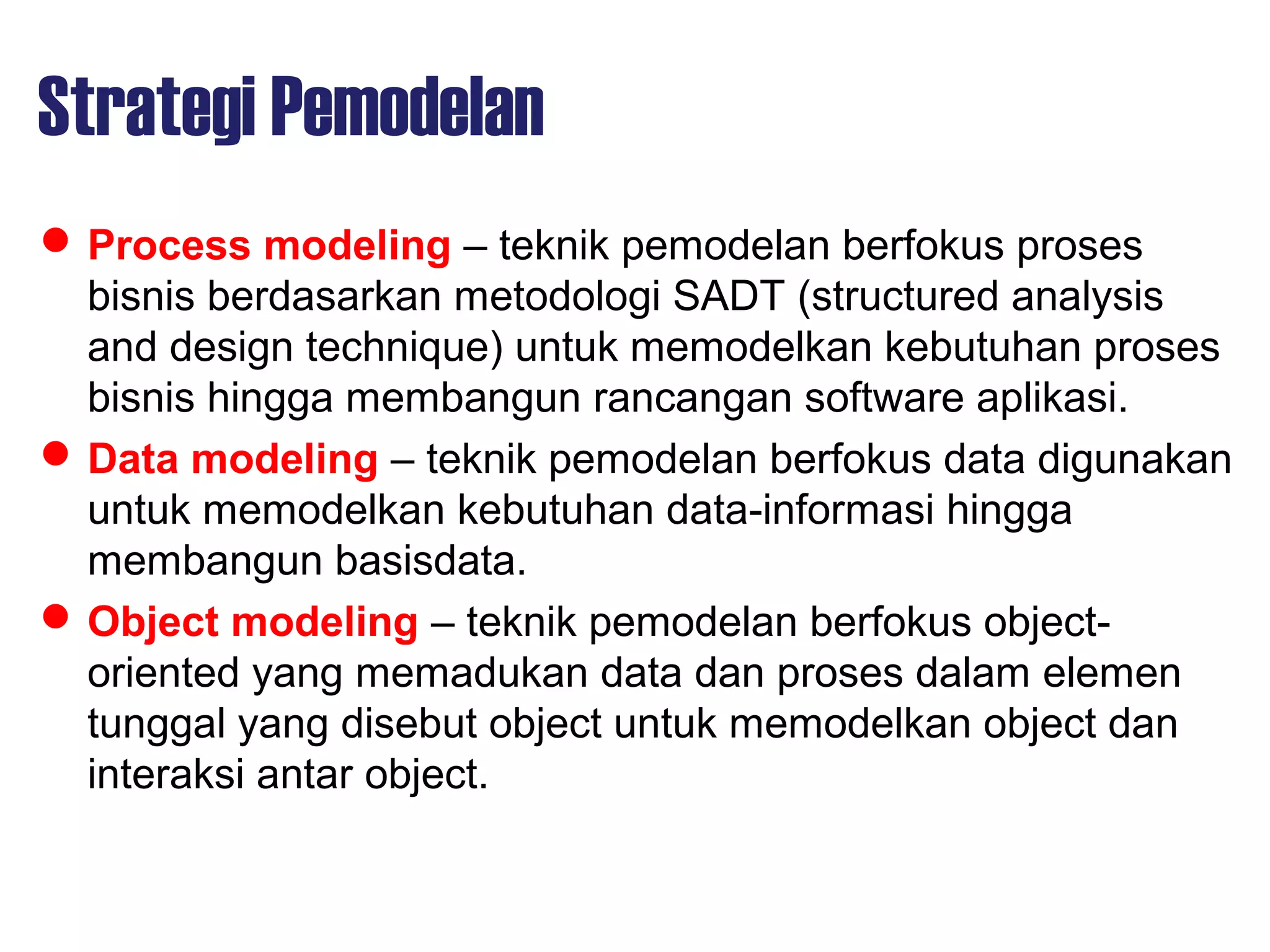

Strategi Pemodelan
Process modeling – teknik pemodelan berfokus proses
bisnis berdasarkan metodologi SADT (structured analysis
and design technique) untuk memodelkan kebutuhan proses
bisnis hingga membangun rancangan software aplikasi.
Data modeling – teknik pemodelan berfokus data digunakan
untuk memodelkan kebutuhan data-informasi hingga
membangun basisdata.
Object modeling – teknik pemodelan berfokus object-
oriented yang memadukan data dan proses dalam elemen
tunggal yang disebut object untuk memodelkan object dan
interaksi antar object.

P E M O D E L A N D A T A
ENTITY RELATIONSHIP DIAGRAM (ERD)

Database
(Consolidated &
Integrated Data
from Files)

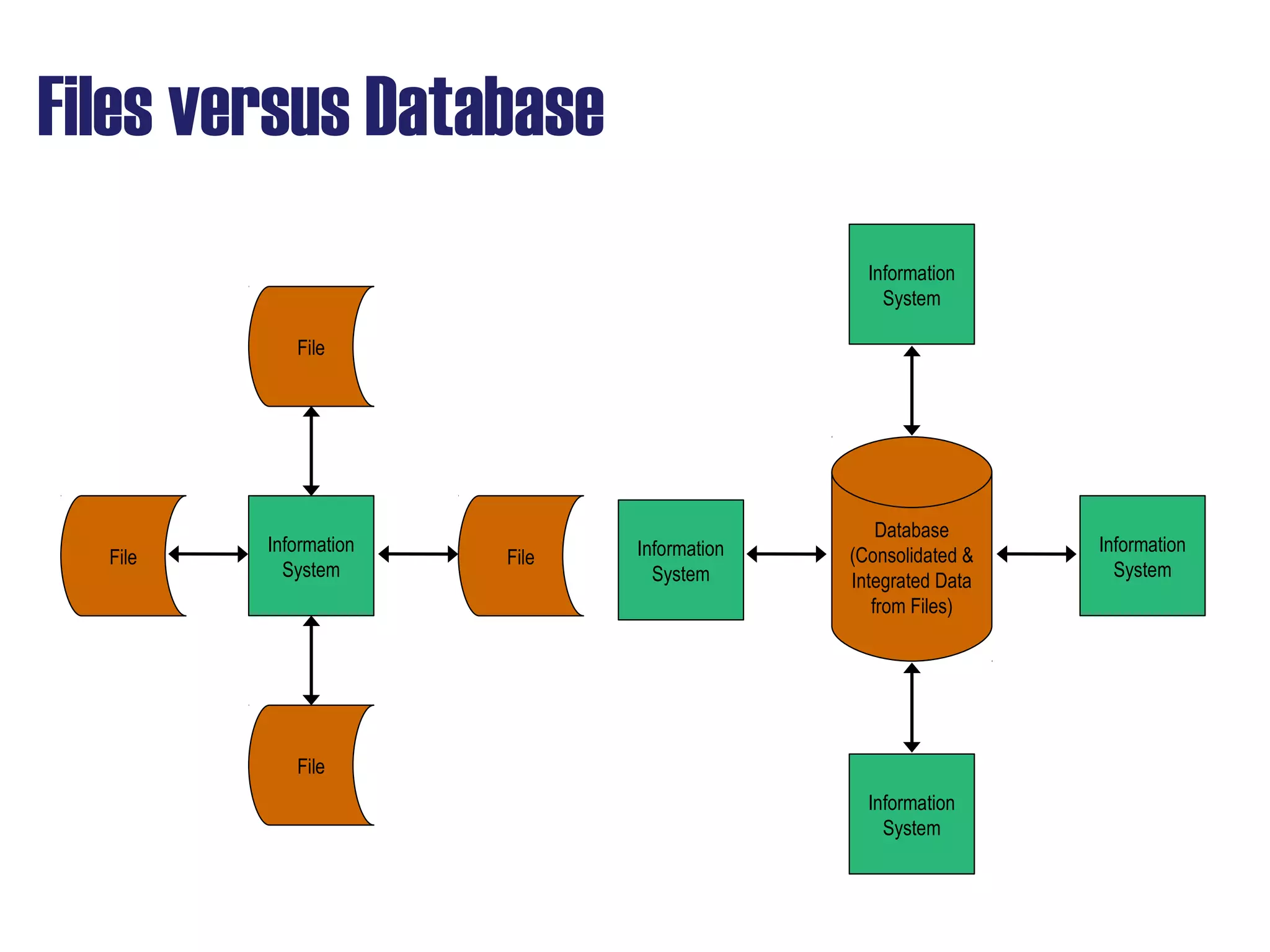

Files versus Database
Information
System
Information
System
Information
System
Information
System
Information
System
File
File File
File

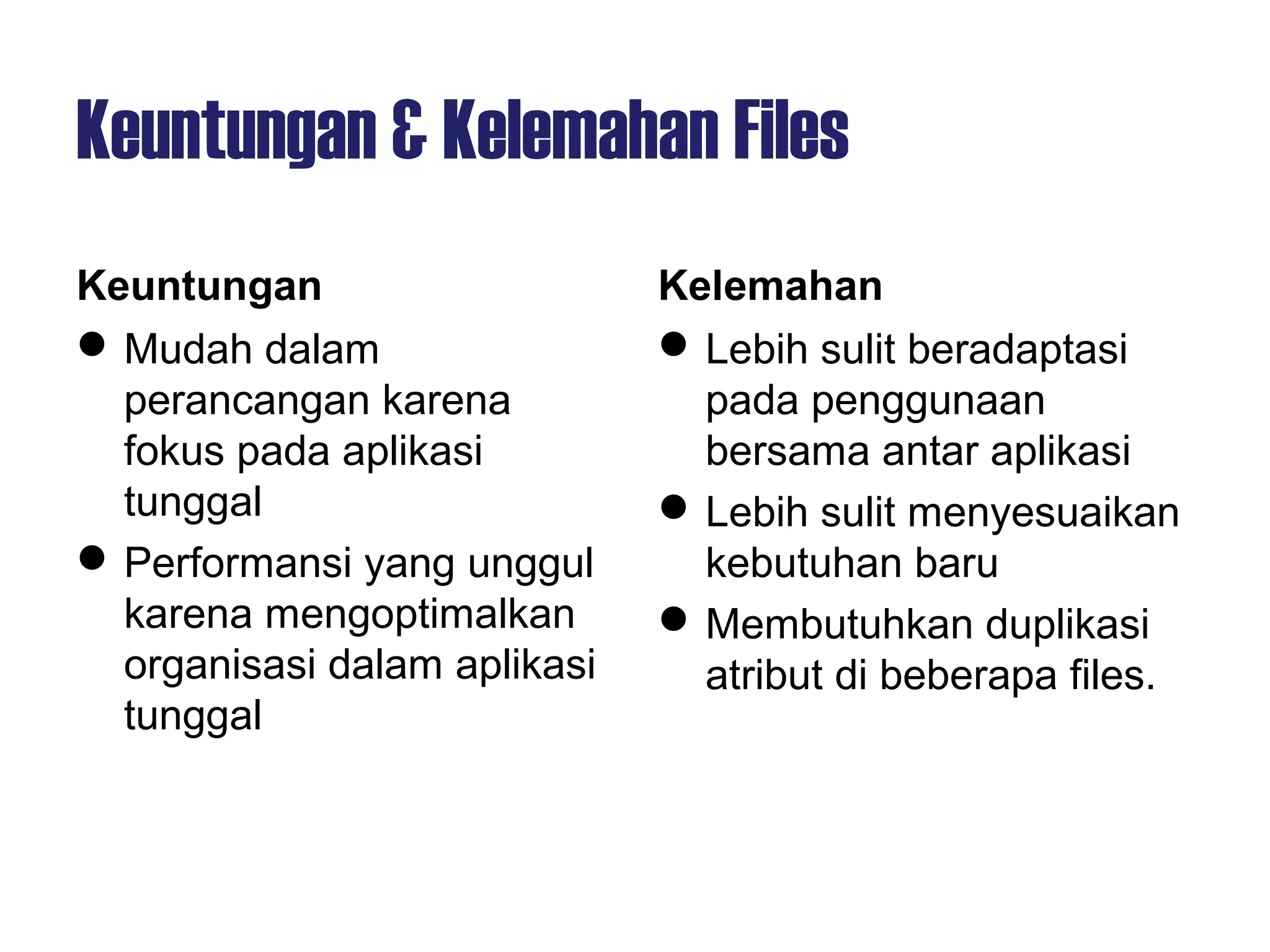

Keuntungan & Kelemahan Files
Keuntungan
Mudah dalam
perancangan karena
fokus pada aplikasi
tunggal
Performansi yang unggul
karena mengoptimalkan
organisasi dalam aplikasi
tunggal
Kelemahan
Lebih sulit beradaptasi
pada penggunaan
bersama antar aplikasi
Lebih sulit menyesuaikan
kebutuhan baru
Membutuhkan duplikasi
atribut di beberapa files.

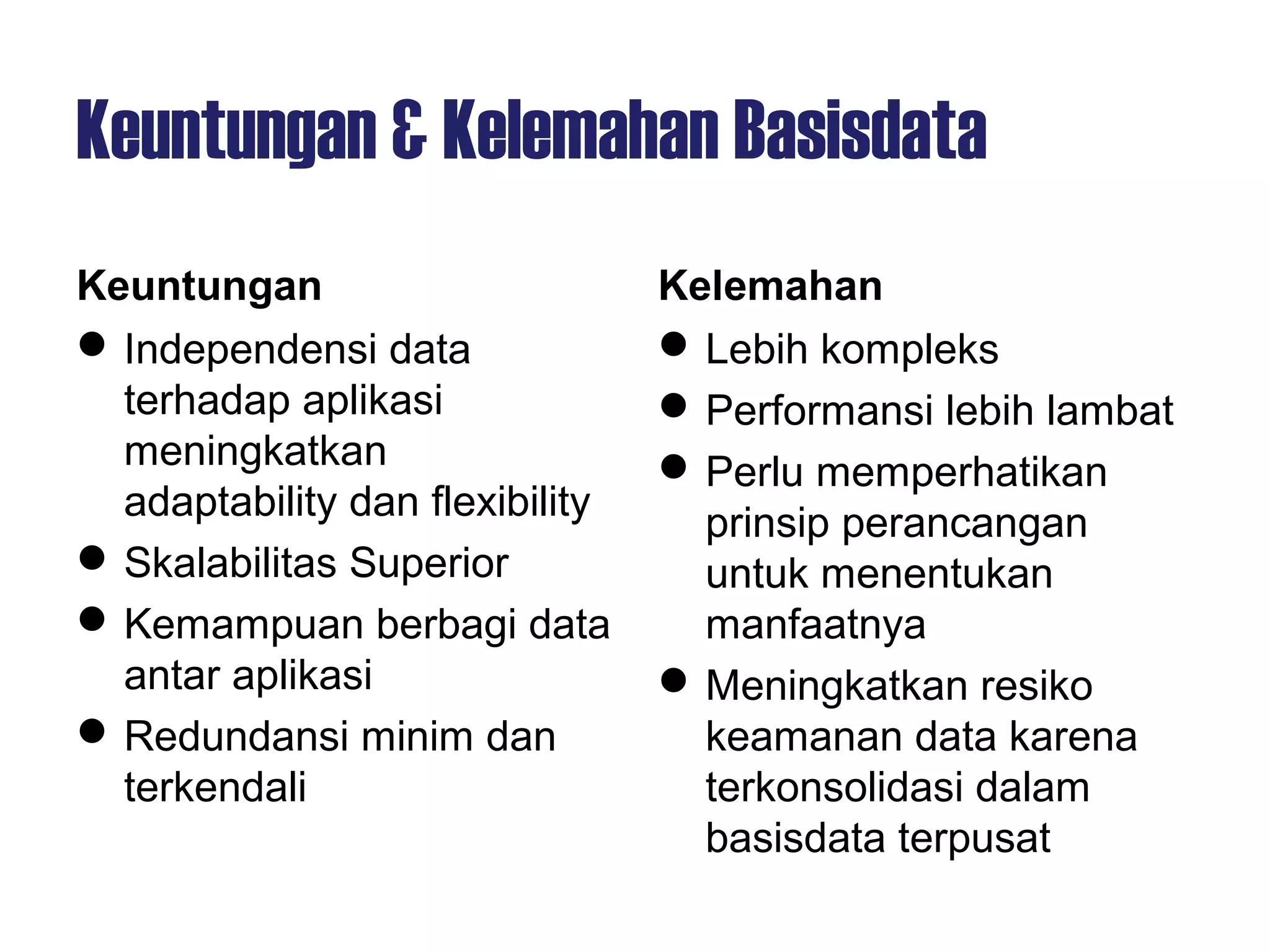

Keuntungan & Kelemahan Basisdata
Keuntungan
Independensi data
terhadap aplikasi
meningkatkan
adaptability dan flexibility
Skalabilitas Superior
Kemampuan berbagi data
antar aplikasi
Redundansi minim dan
terkendali
Kelemahan
Lebih kompleks
Performansi lebih lambat
Perlu memperhatikan
prinsip perancangan
untuk menentukan
manfaatnya
Meningkatkan resiko
keamanan data karena
terkonsolidasi dalam
basisdata terpusat

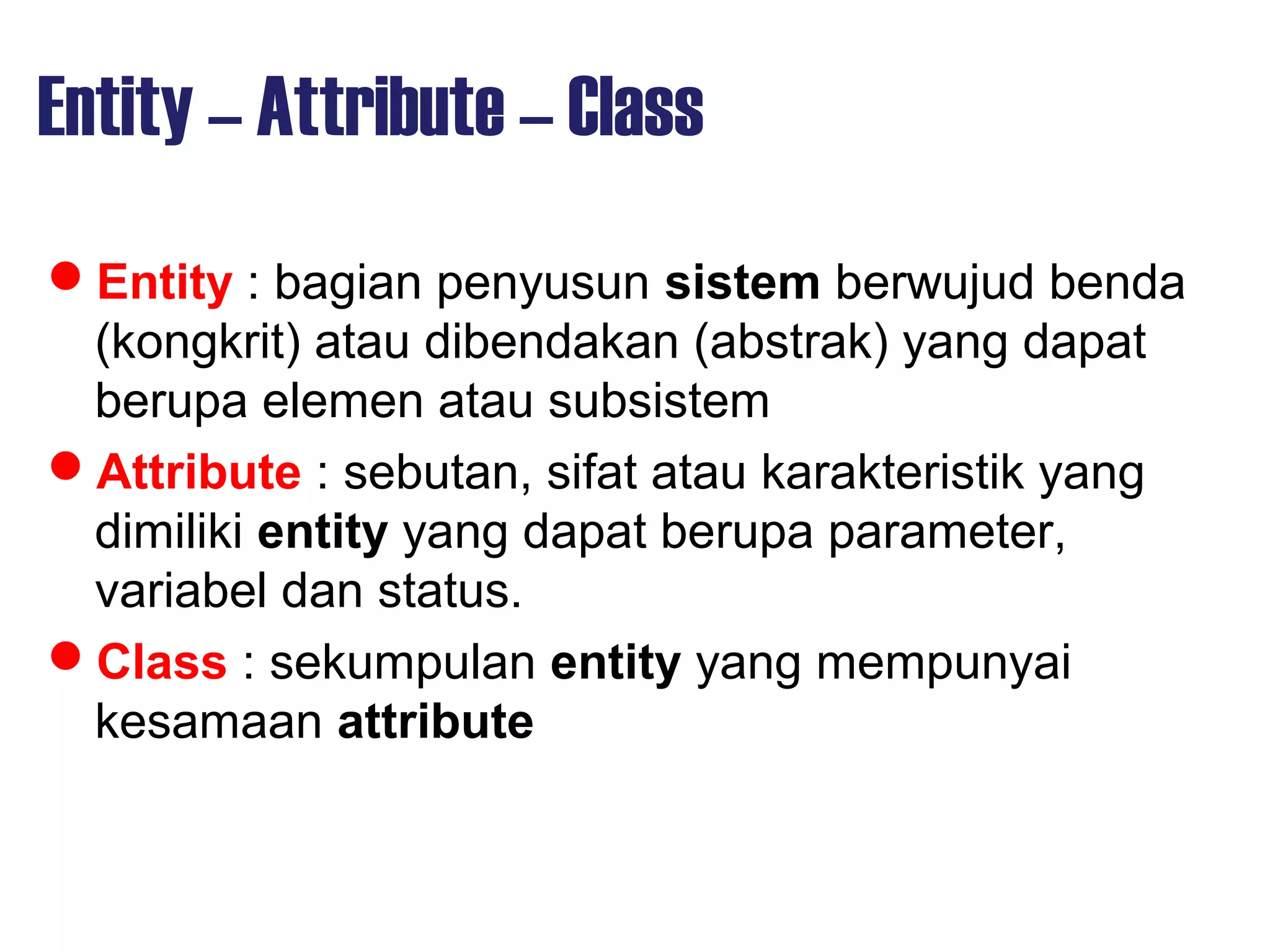

Entity – Attribute – Class
Entity : bagian penyusun sistem berwujud benda
(kongkrit) atau dibendakan (abstrak) yang dapat
berupa elemen atau subsistem
Attribute : sebutan, sifat atau karakteristik yang
dimiliki entity yang dapat berupa parameter,
variabel dan status.
Class : sekumpulan entity yang mempunyai
kesamaan attribute

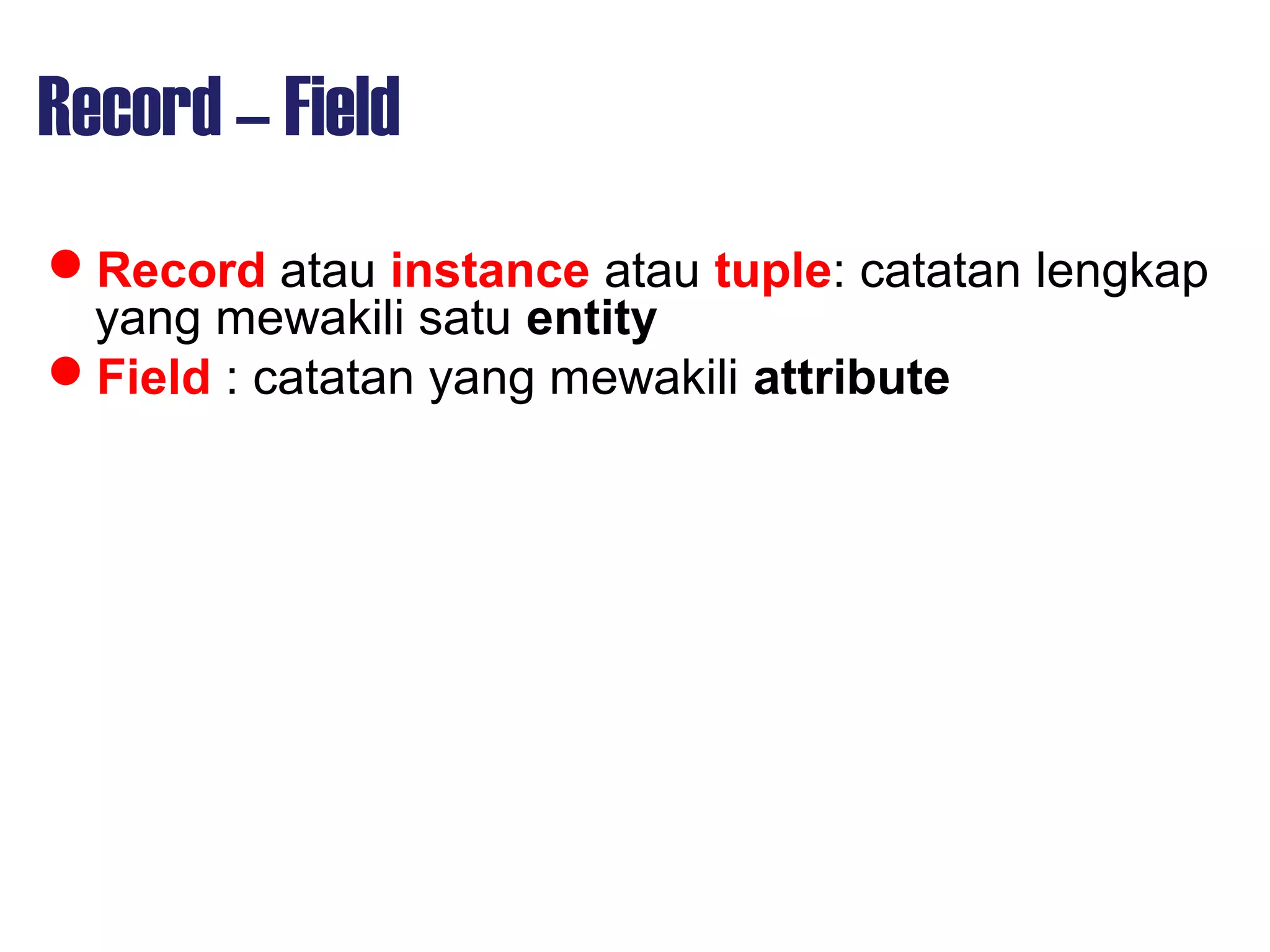

Record – Field
Record atau instance atau tuple: catatan lengkap
yang mewakili satu entity
Field : catatan yang mewakili attribute

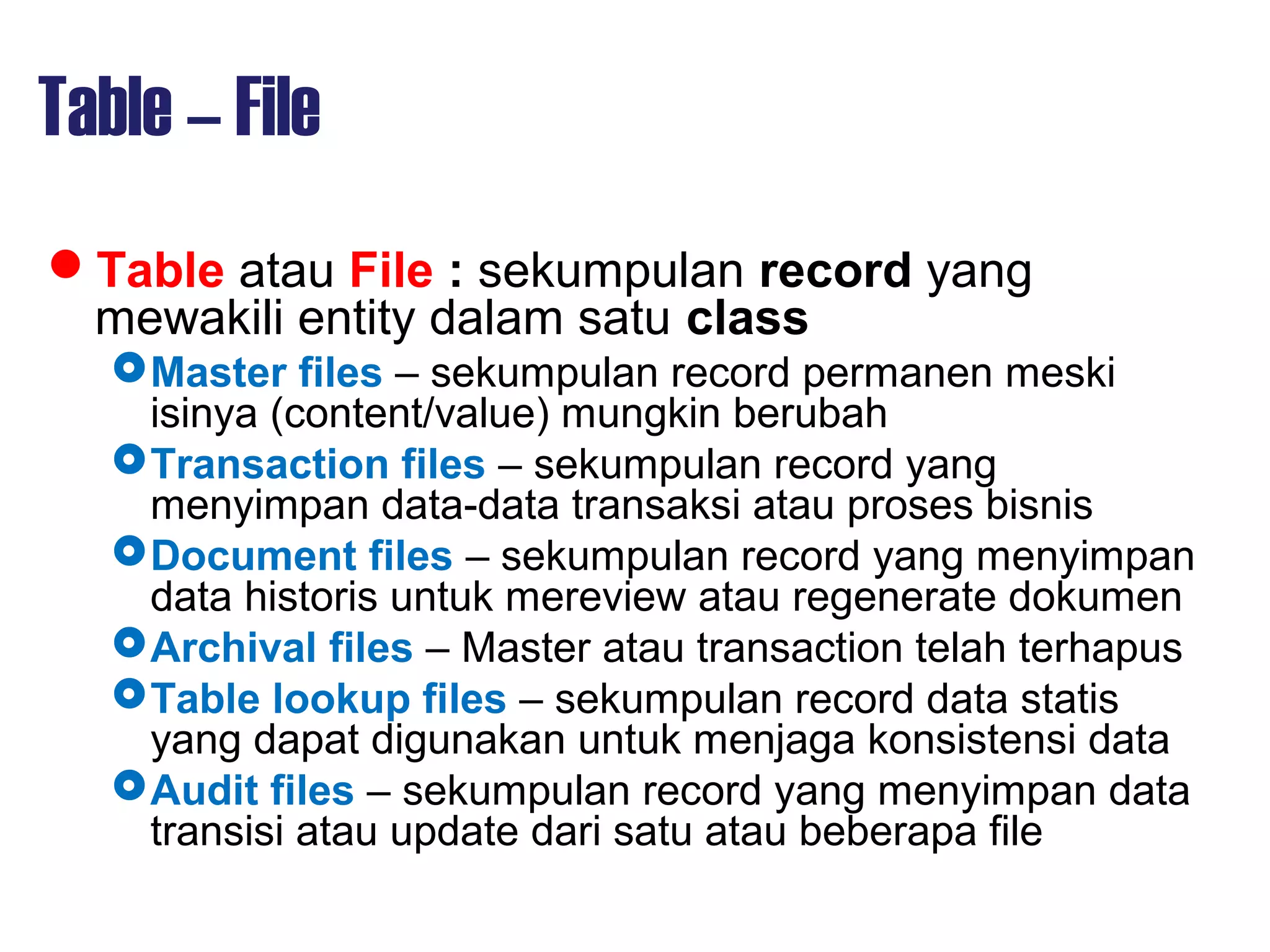

Table – File
Table atau File : sekumpulan record yang
mewakili entity dalam satu class
Master files – sekumpulan record permanen meski
isinya (content/value) mungkin berubah
Transaction files – sekumpulan record yang
menyimpan data-data transaksi atau proses bisnis
Document files – sekumpulan record yang menyimpan
data historis untuk mereview atau regenerate dokumen
Archival files – Master atau transaction telah terhapus
Table lookup files – sekumpulan record data statis
yang dapat digunakan untuk menjaga konsistensi data
Audit files – sekumpulan record yang menyimpan data
transisi atau update dari satu atau beberapa file

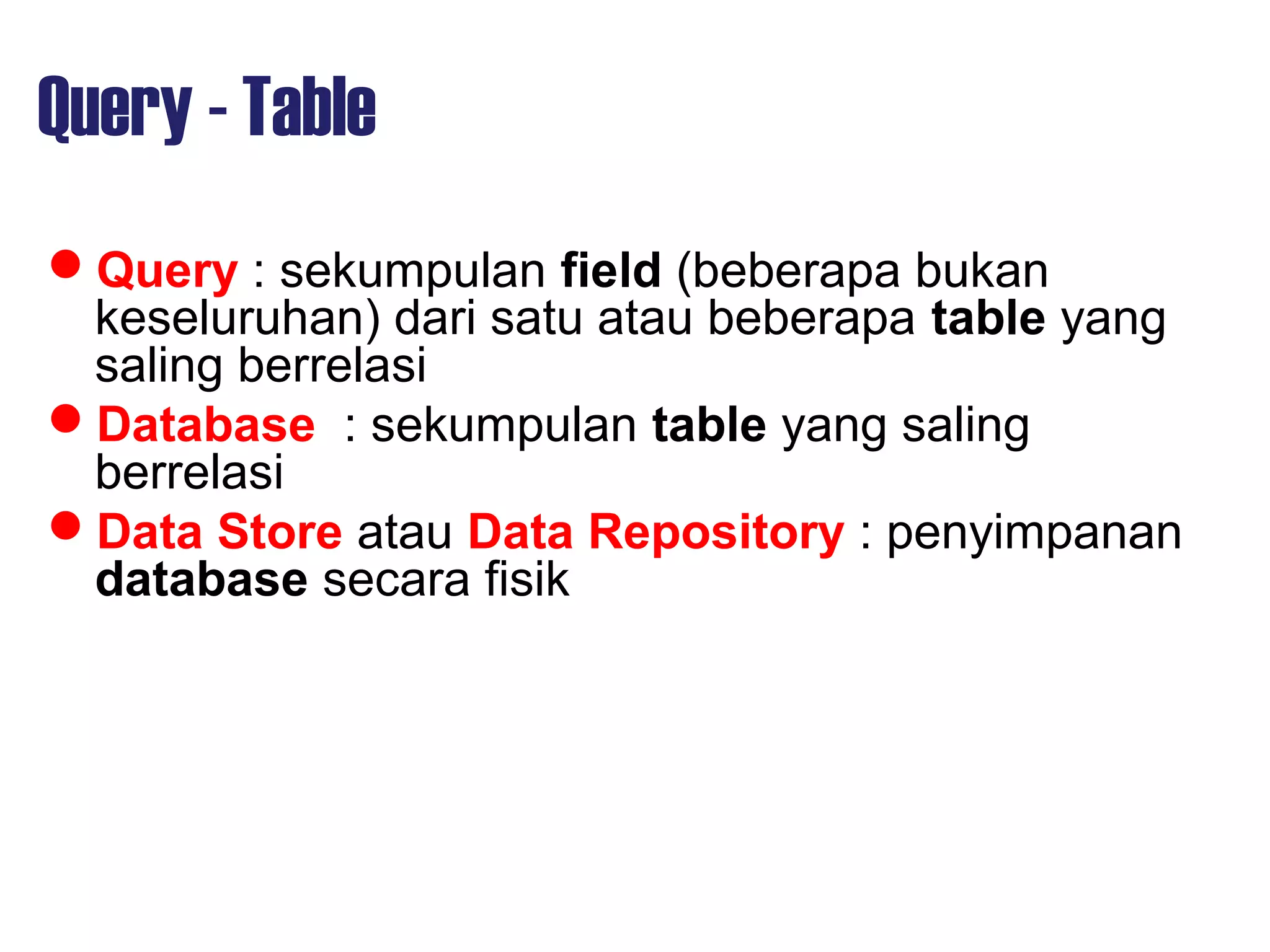

Query - Table
Query : sekumpulan field (beberapa bukan
keseluruhan) dari satu atau beberapa table yang
saling berrelasi
Database : sekumpulan table yang saling
berrelasi
Data Store atau Data Repository : penyimpanan
database secara fisik

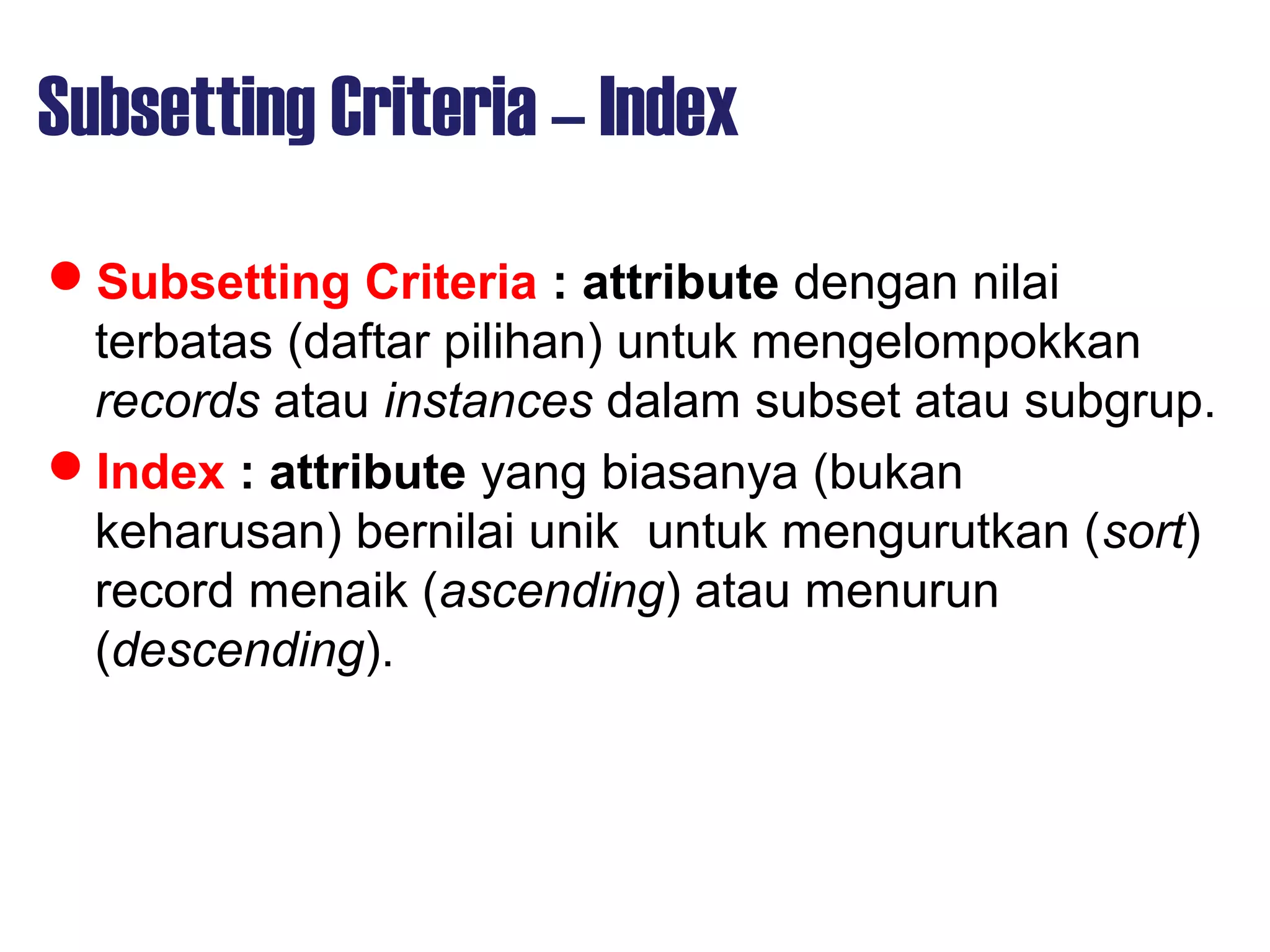

Subsetting Criteria – Index
Subsetting Criteria : attribute dengan nilai
terbatas (daftar pilihan) untuk mengelompokkan
records atau instances dalam subset atau subgrup.
Index : attribute yang biasanya (bukan
keharusan) bernilai unik untuk mengurutkan (sort)
record menaik (ascending) atau menurun
(descending).

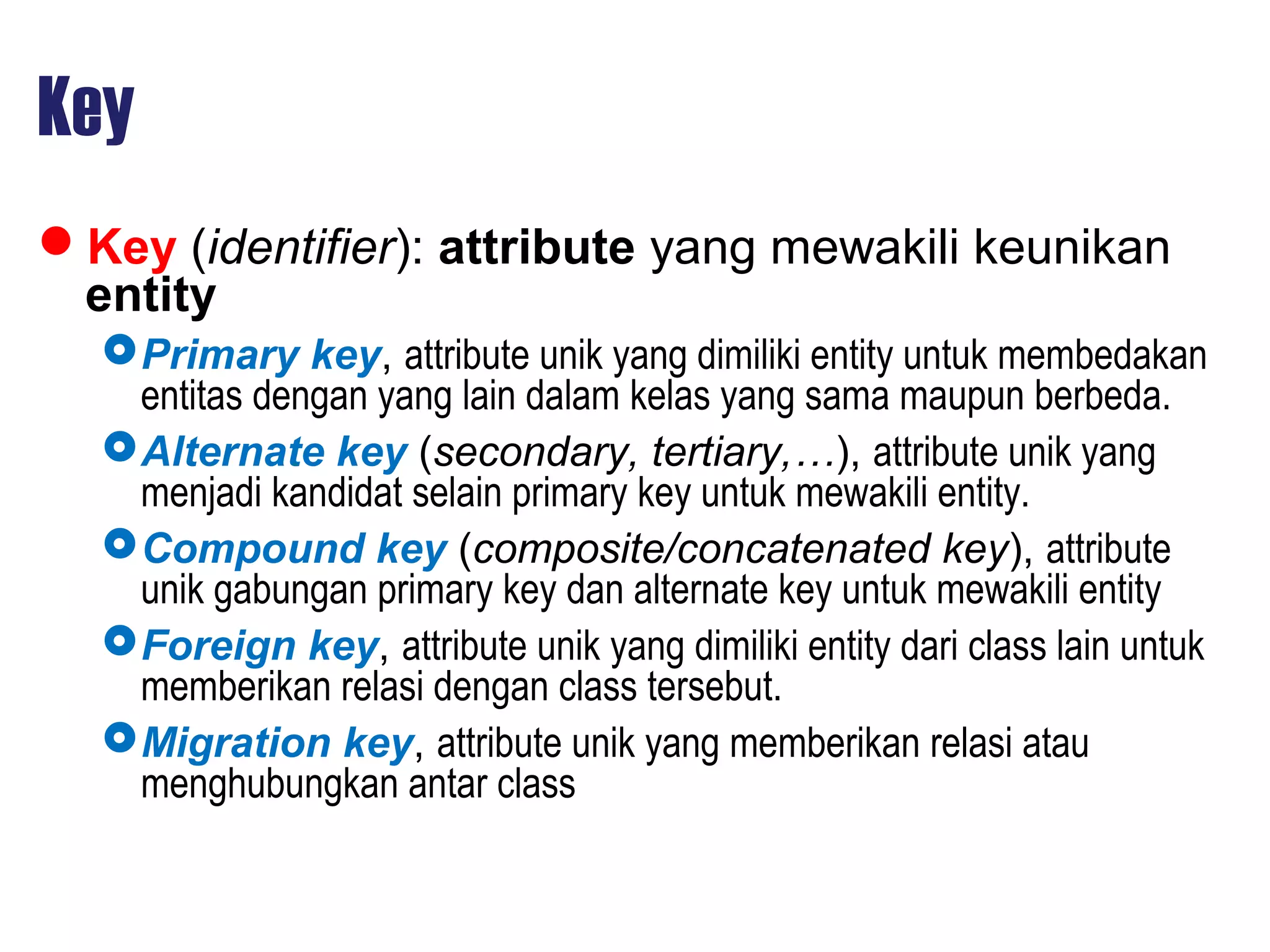

Key
Key (identifier): attribute yang mewakili keunikan
entity
Primary key, attribute unik yang dimiliki entity untuk membedakan
entitas dengan yang lain dalam kelas yang sama maupun berbeda.
Alternate key (secondary, tertiary,…), attribute unik yang
menjadi kandidat selain primary key untuk mewakili entity.
Compound key (composite/concatenated key), attribute
unik gabungan primary key dan alternate key untuk mewakili entity
Foreign key, attribute unik yang dimiliki entity dari class lain untuk
memberikan relasi dengan class tersebut.
Migration key, attribute unik yang memberikan relasi atau
menghubungkan antar class

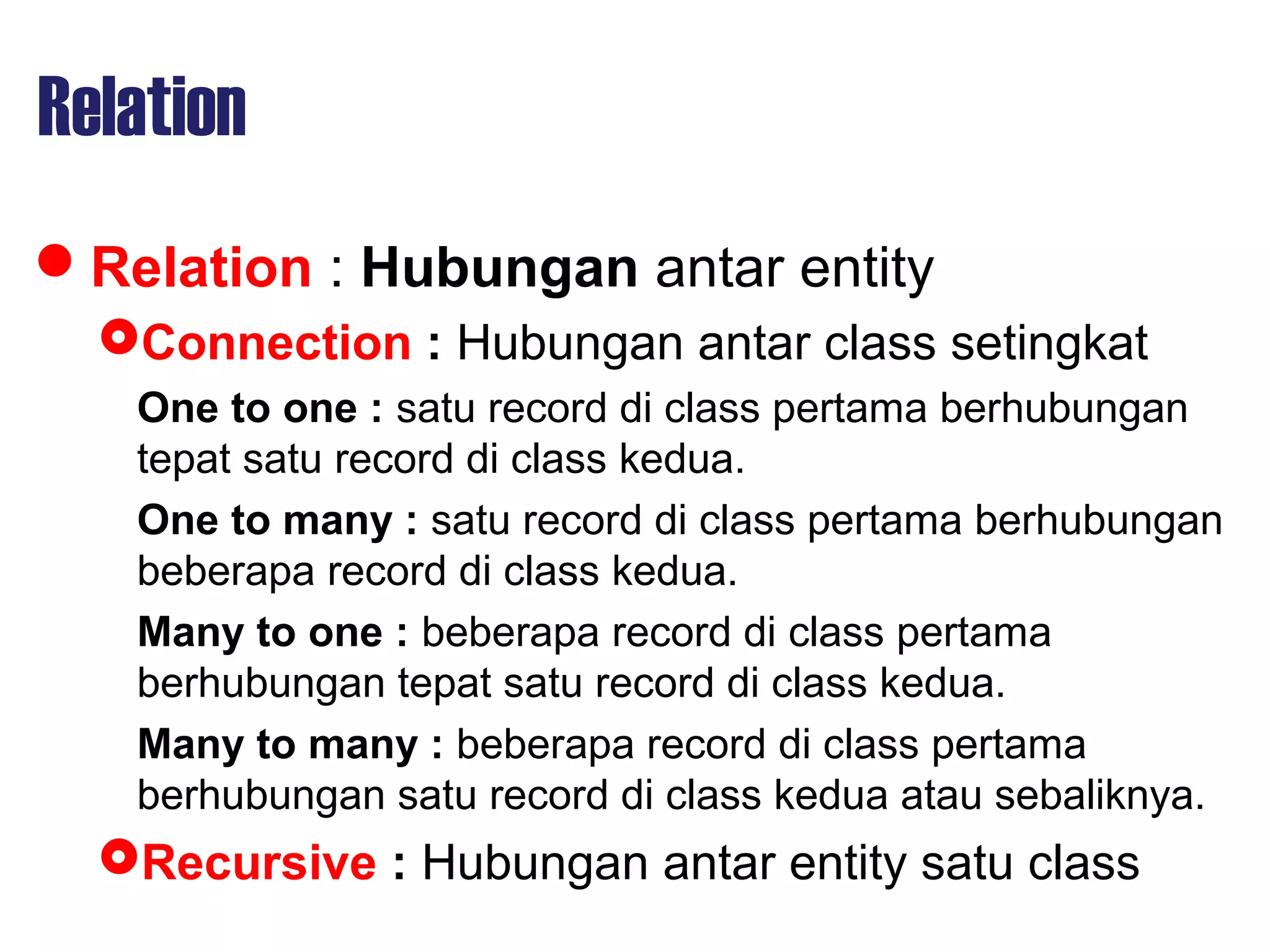

Relation
Relation : Hubungan antar entity
Connection : Hubungan antar class setingkat

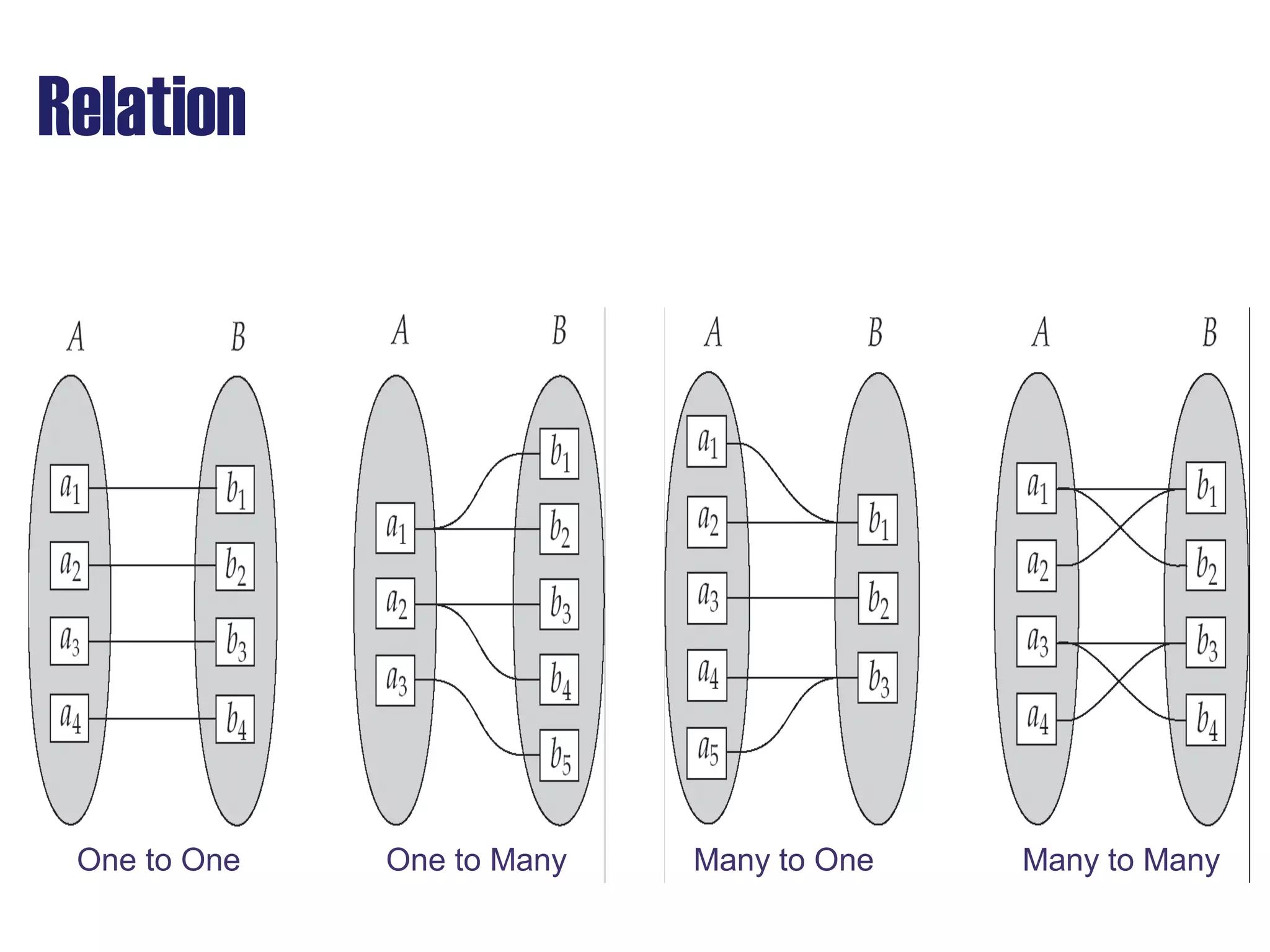

One to one : satu record di class pertama berhubungan
tepat satu record di class kedua.
One to many : satu record di class pertama berhubungan
beberapa record di class kedua.
Many to one : beberapa record di class pertama
berhubungan tepat satu record di class kedua.
Many to many : beberapa record di class pertama
berhubungan satu record di class kedua atau sebaliknya.
Recursive : Hubungan antar entity satu class

Relation
One to One One to Many Many to One Many to Many

Relation
Relation…

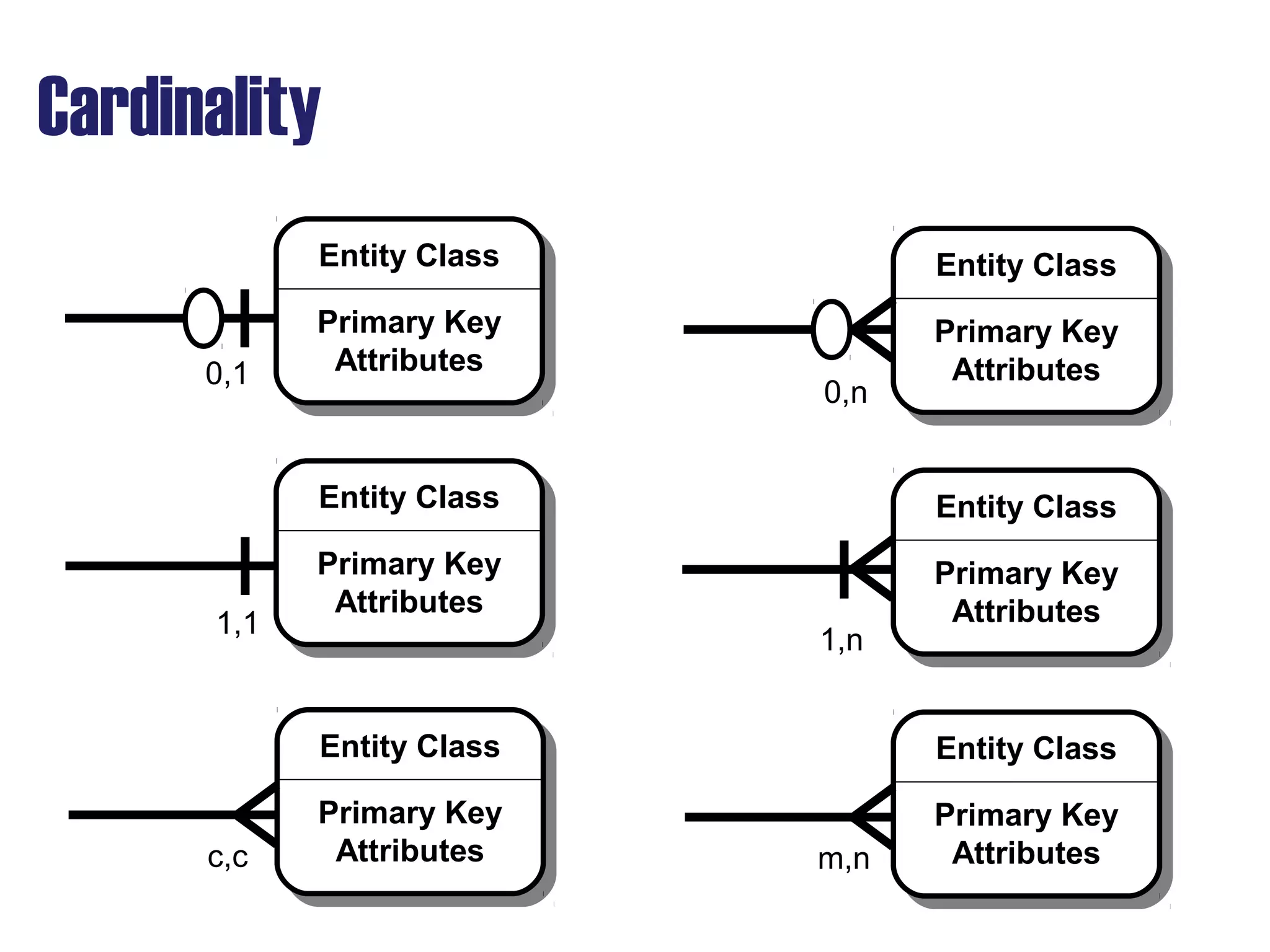

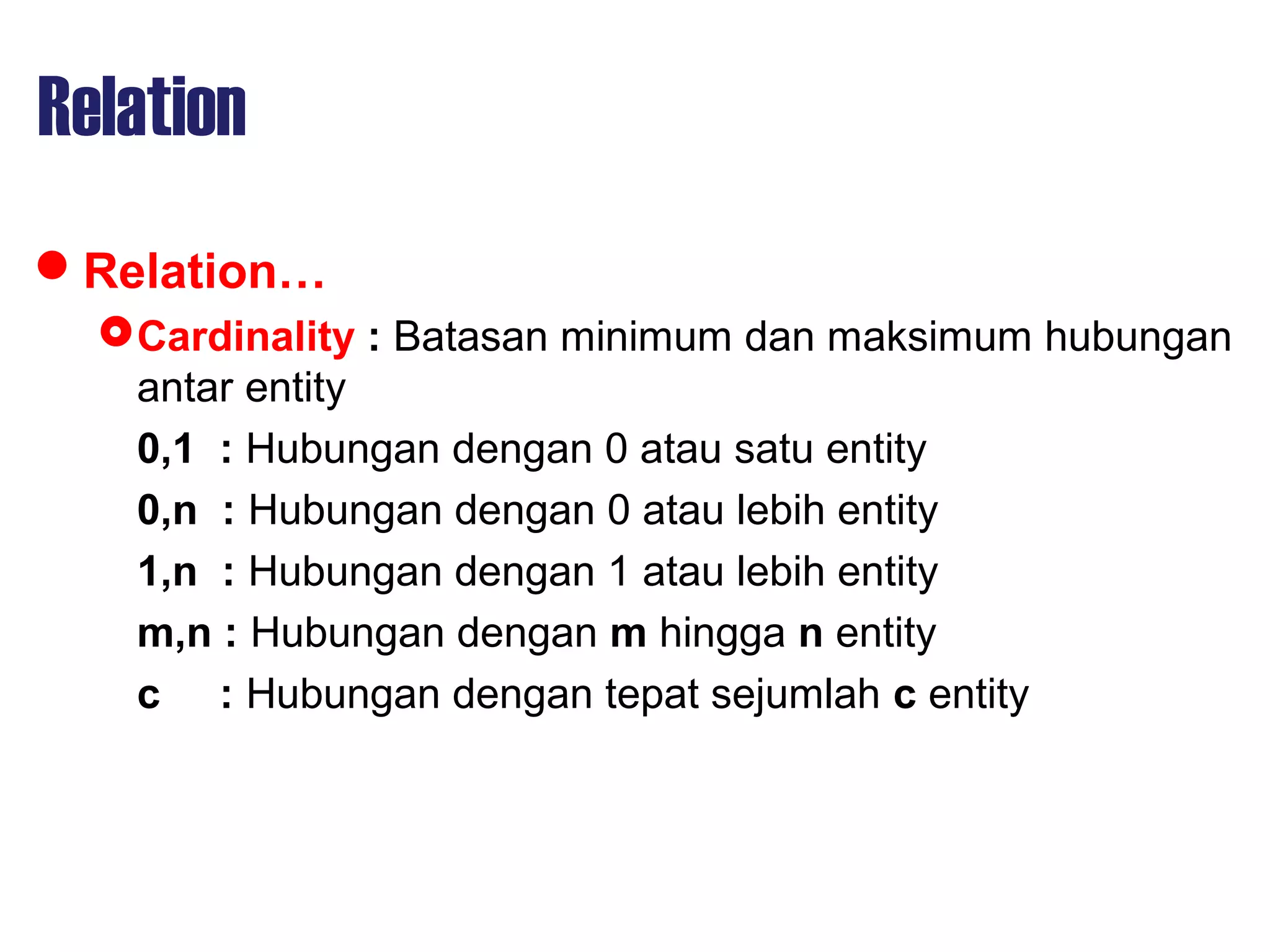

Cardinality : Batasan minimum dan maksimum hubungan
antar entity
0,1 : Hubungan dengan 0 atau satu entity
0,n : Hubungan dengan 0 atau lebih entity
1,n : Hubungan dengan 1 atau lebih entity
m,n : Hubungan dengan m hingga n entity
c : Hubungan dengan tepat sejumlah c entity

Relation
Relation…

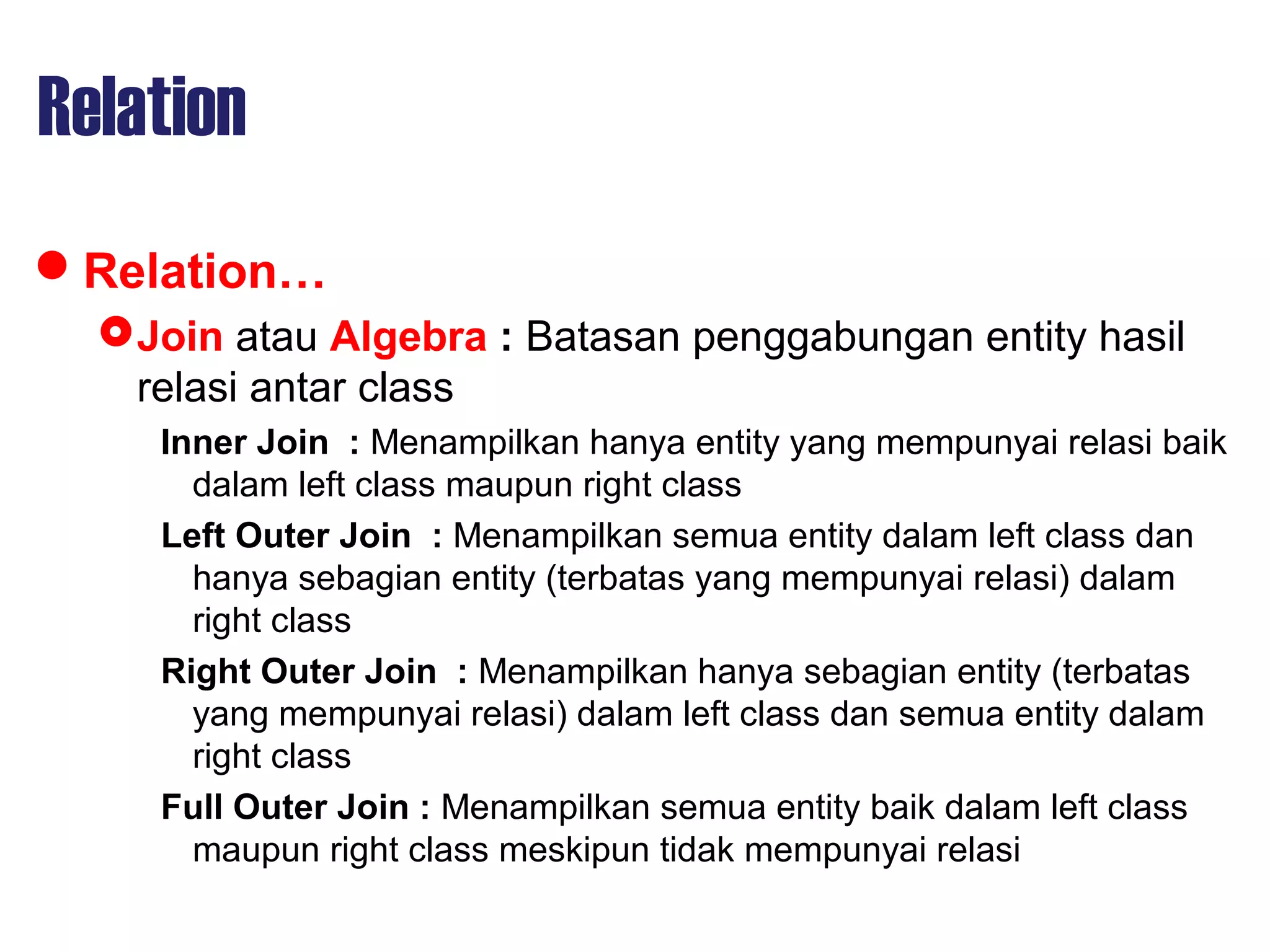

Join atau Algebra : Batasan penggabungan entity hasil
relasi antar class
Inner Join : Menampilkan hanya entity yang mempunyai relasi baik
dalam left class maupun right class
Left Outer Join : Menampilkan semua entity dalam left class dan
hanya sebagian entity (terbatas yang mempunyai relasi) dalam
right class
Right Outer Join : Menampilkan hanya sebagian entity (terbatas
yang mempunyai relasi) dalam left class dan semua entity dalam
right class
Full Outer Join : Menampilkan semua entity baik dalam left class
maupun right class meskipun tidak mempunyai relasi

Relation
Relation…
Join…

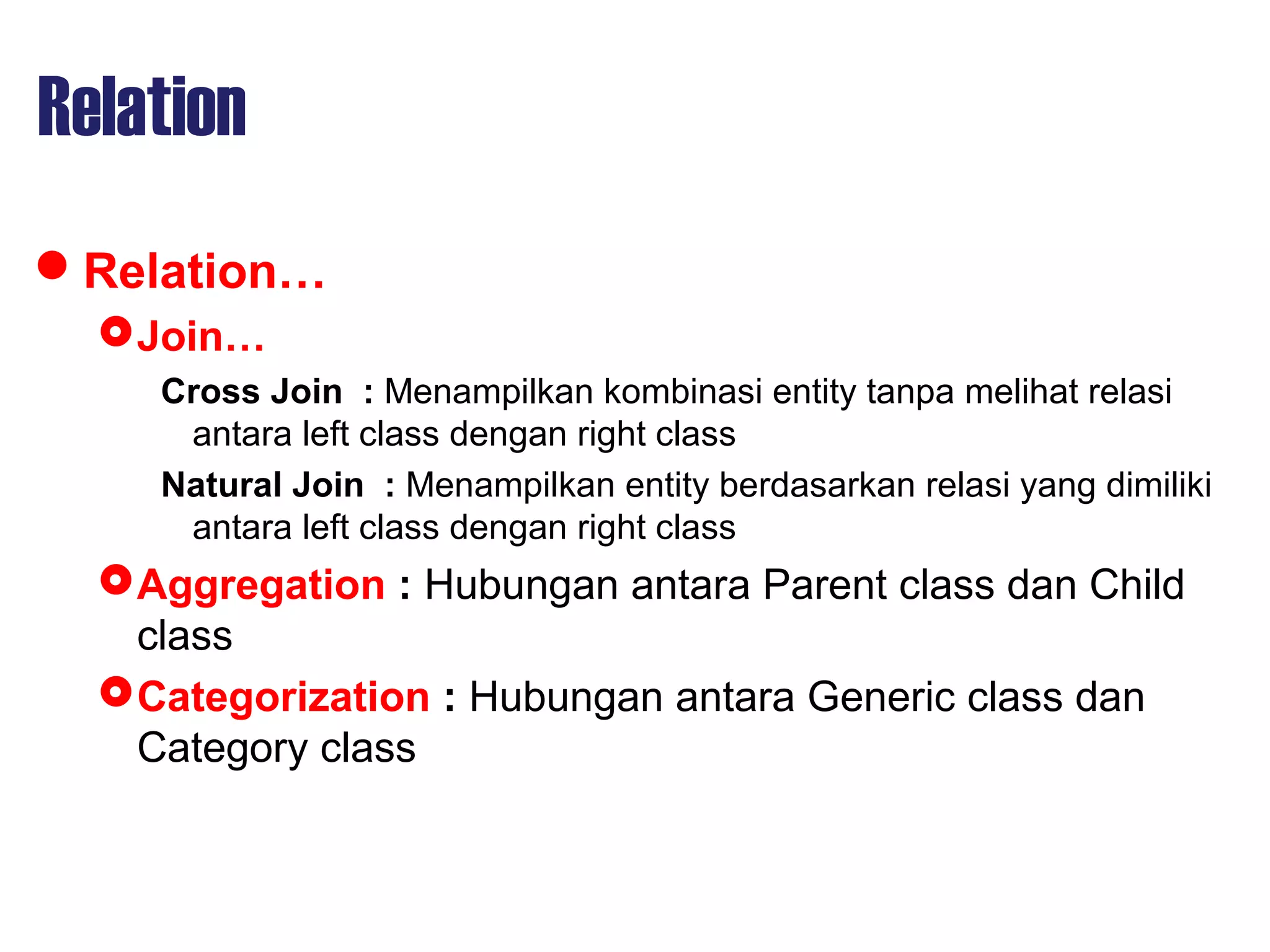

Cross Join : Menampilkan kombinasi entity tanpa melihat relasi
antara left class dengan right class
Natural Join : Menampilkan entity berdasarkan relasi yang dimiliki
antara left class dengan right class
Aggregation : Hubungan antara Parent class dan Child
class
Categorization : Hubungan antara Generic class dan
Category class

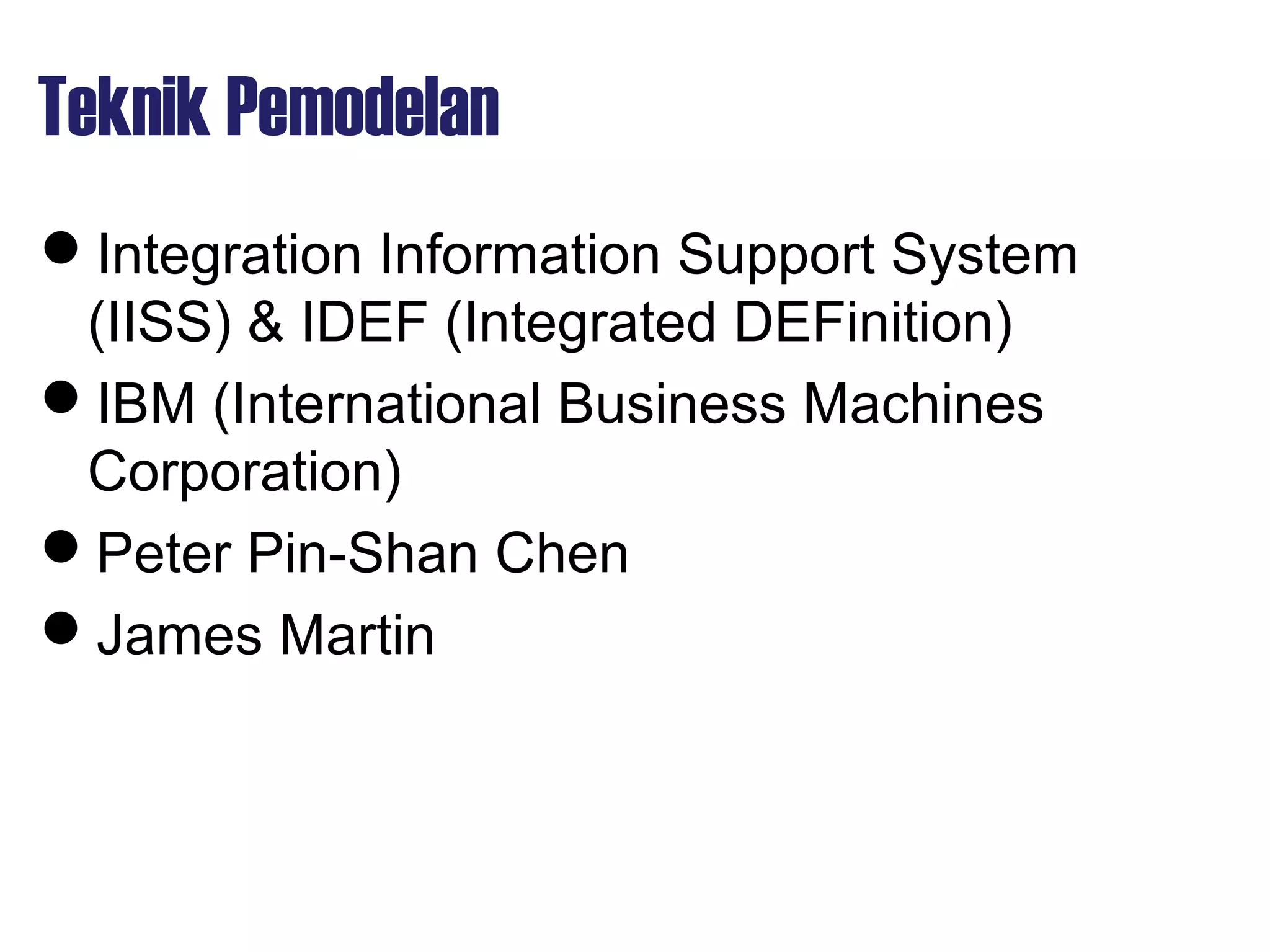

Teknik Pemodelan
Integration Information Support System
(IISS) & IDEF (Integrated DEFinition)
IBM (International Business Machines
Corporation)
Peter Pin-Shan Chen
James Martin

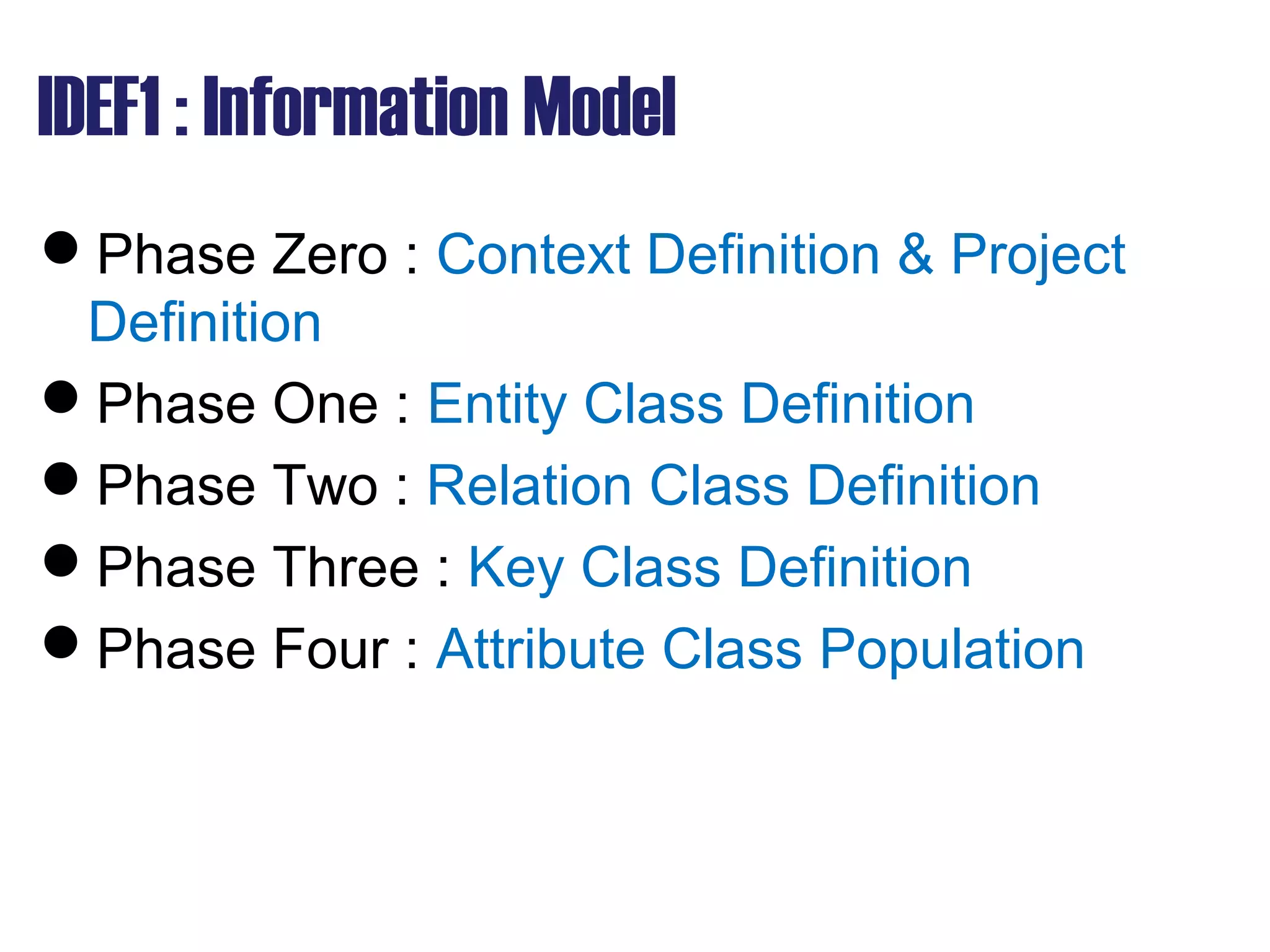

IDEF1 : Information Model
Phase Zero : Context Definition & Project
Definition
Phase One : Entity Class Definition
Phase Two : Relation Class Definition
Phase Three : Key Class Definition
Phase Four : Attribute Class Population

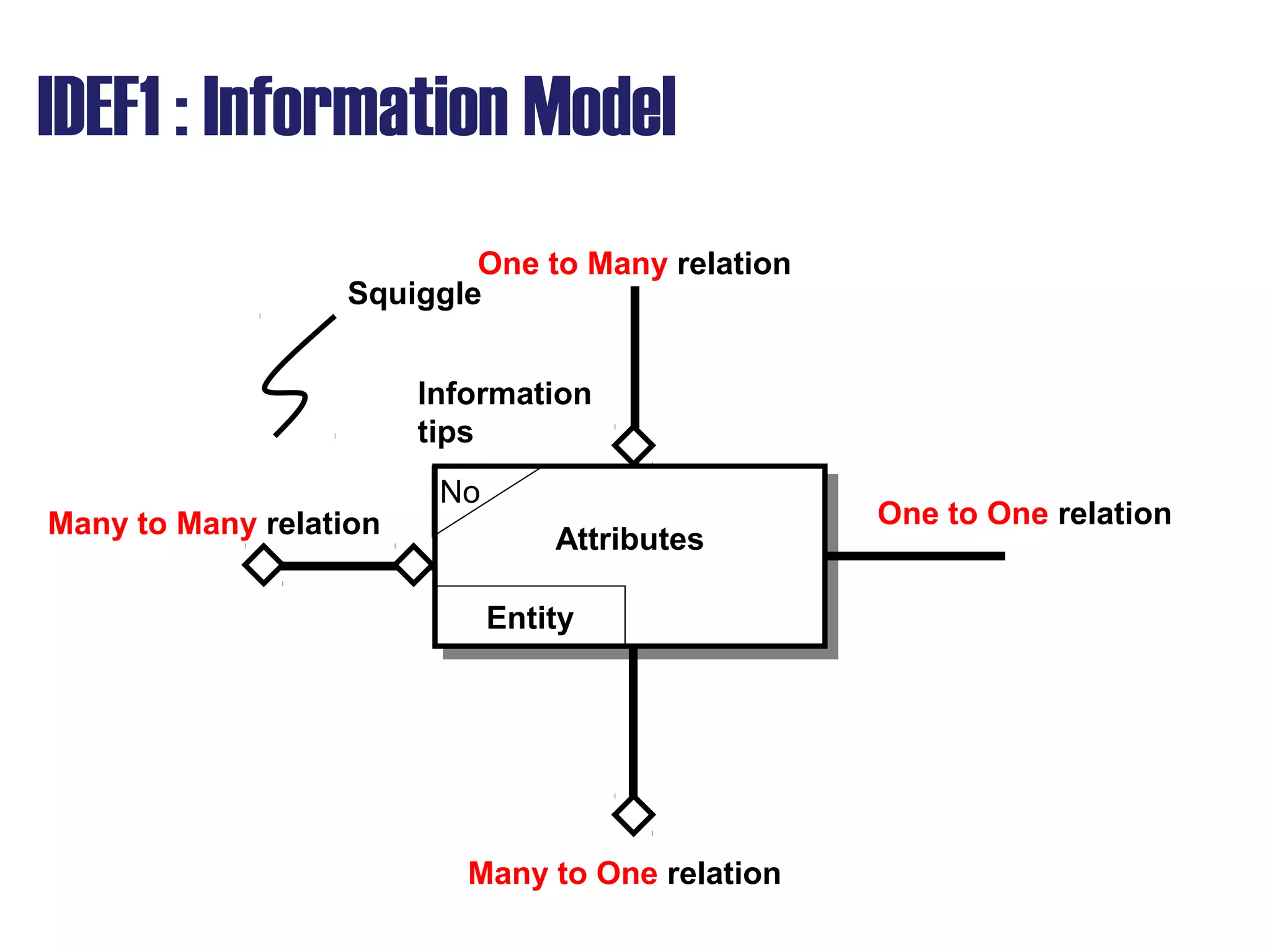

IDEF1 : Information Model
One to Many relation
Many to Many relation One to One relation
Many to One relation
Squiggle
Information
tips
AttributesAttributes
Entity
No

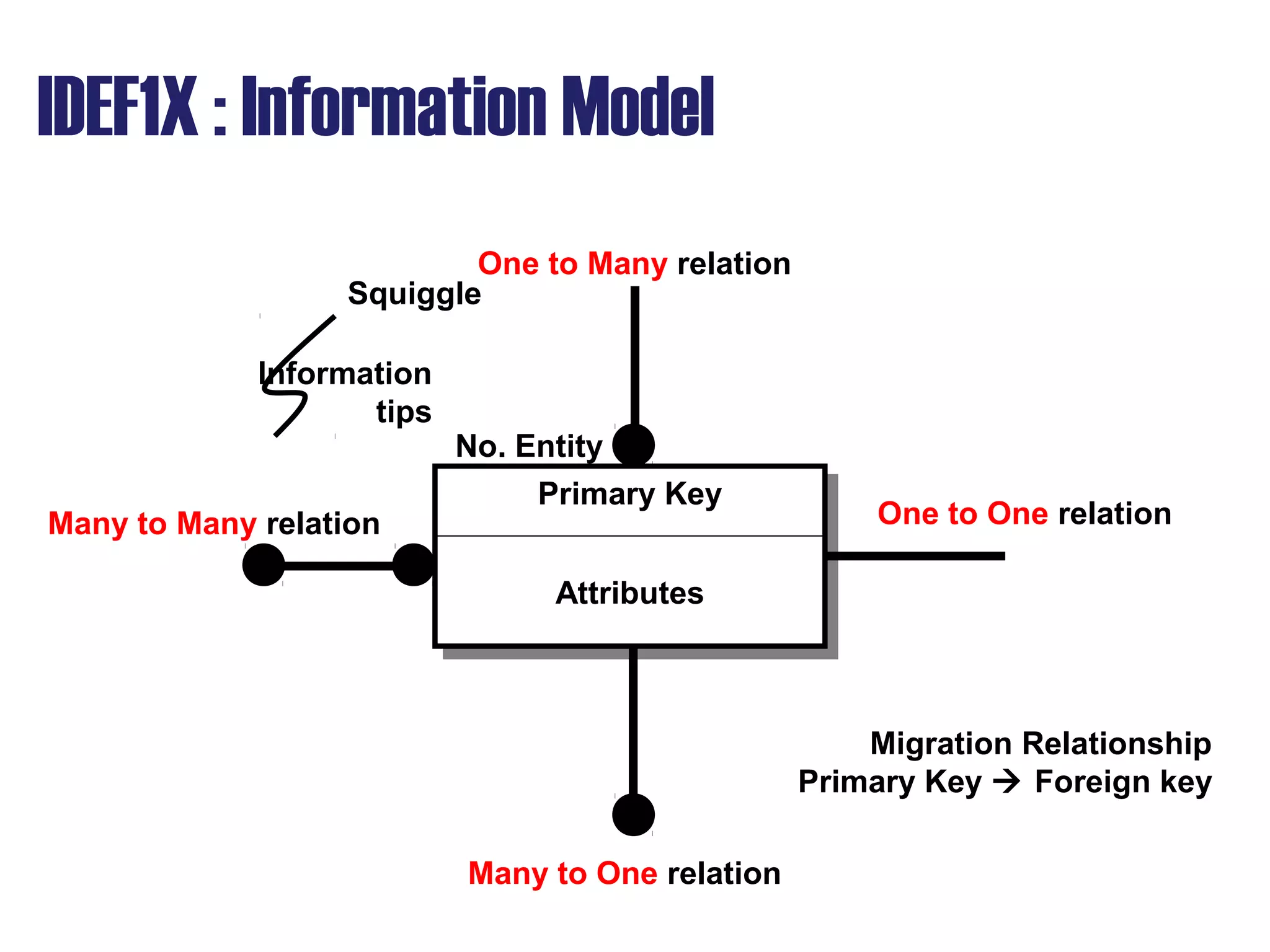

IDEF1X : Information Model
Squiggle
Information
tips
Primary KeyPrimary Key
Attributes
No. Entity
Migration Relationship
Primary Key  Foreign key

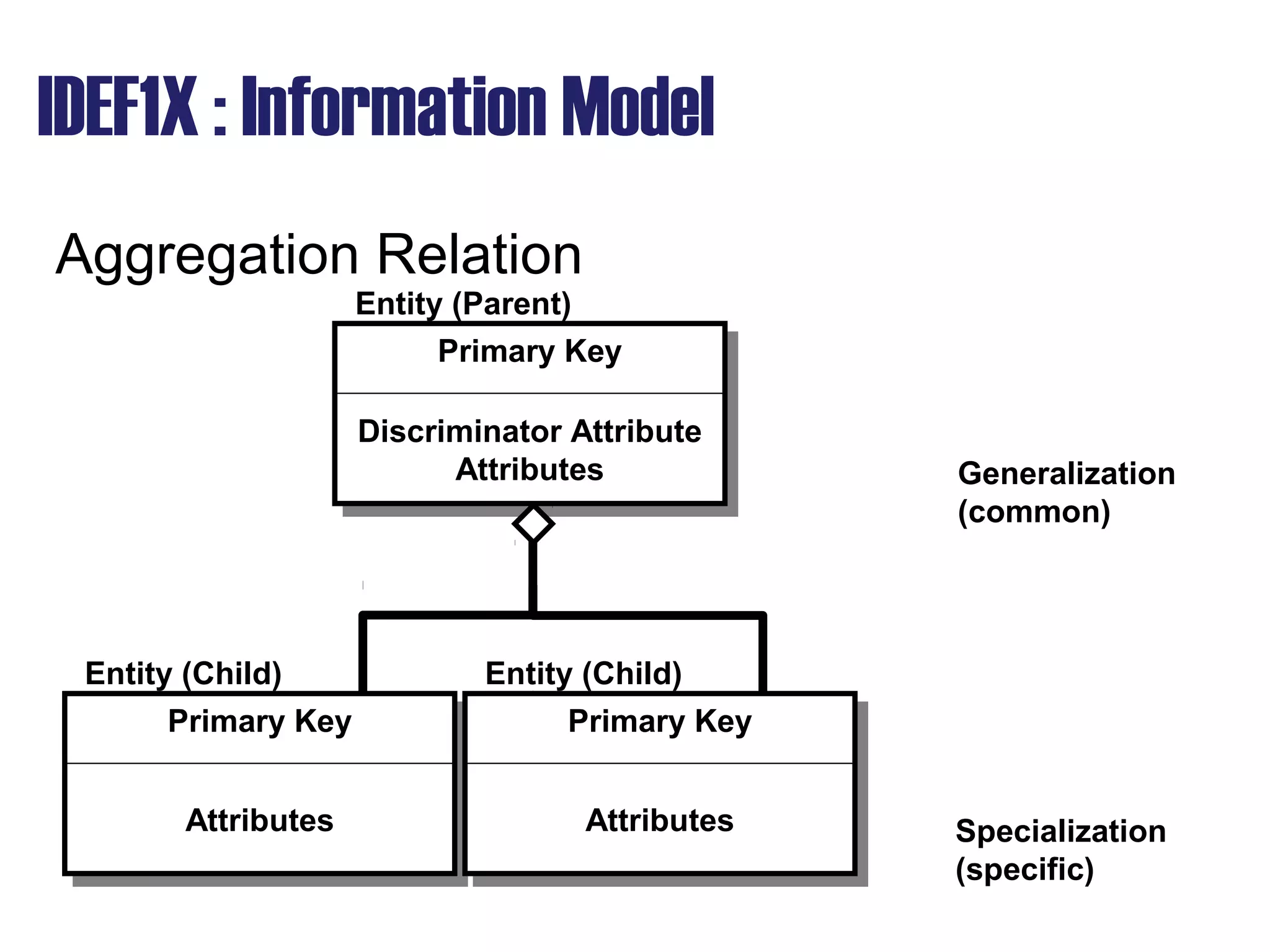

Aggregation Relation
Discriminator Attribute
Attributes
Entity (Parent)
Generalization
(common)
Specialization
(specific)
Attributes
Entity (Child)
Attributes
Entity (Child)

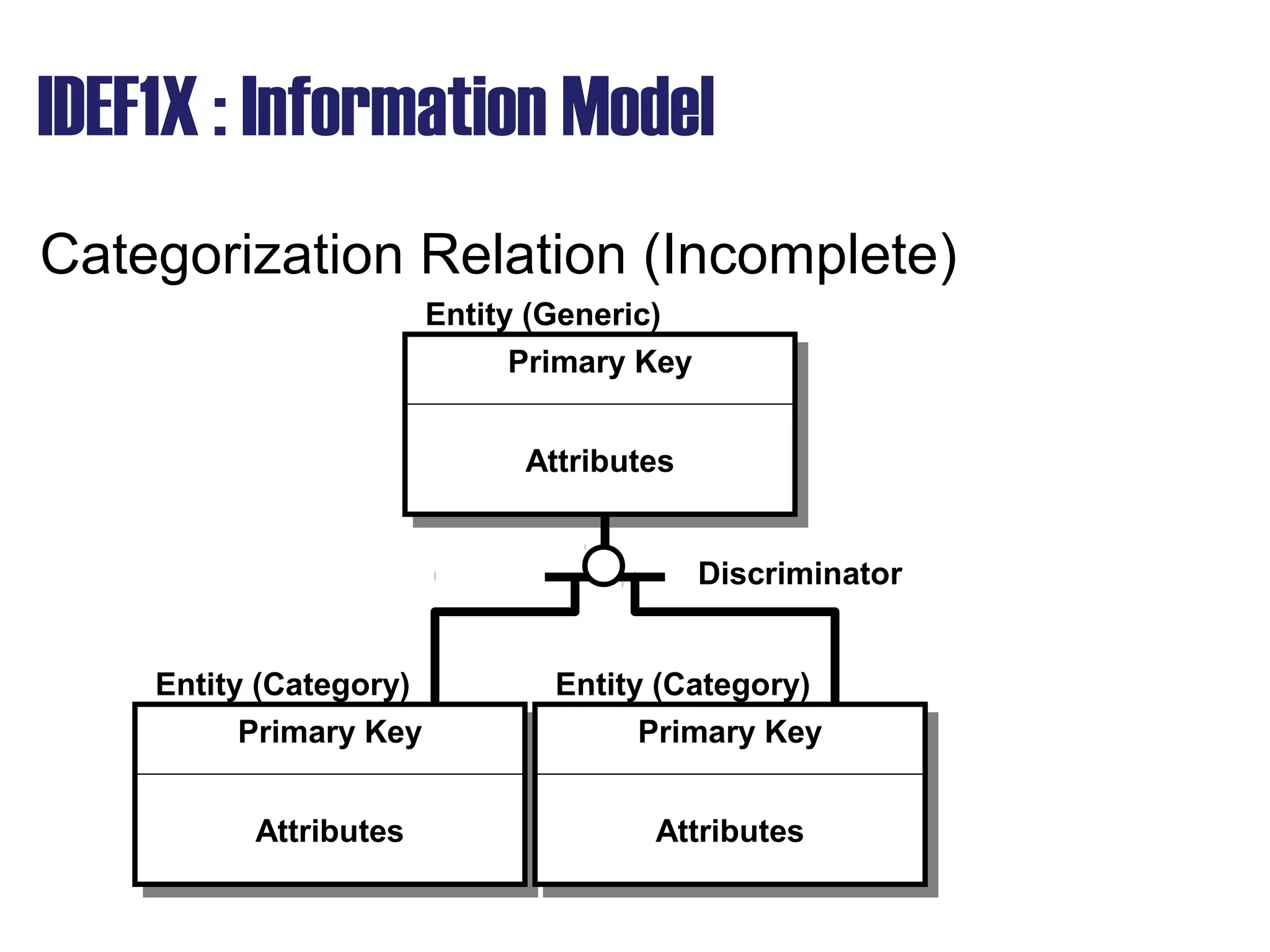

Categorization Relation (Incomplete)
Attributes
Entity (Generic)
Attributes
Entity (Category)
Attributes
Entity (Category)
Discriminator

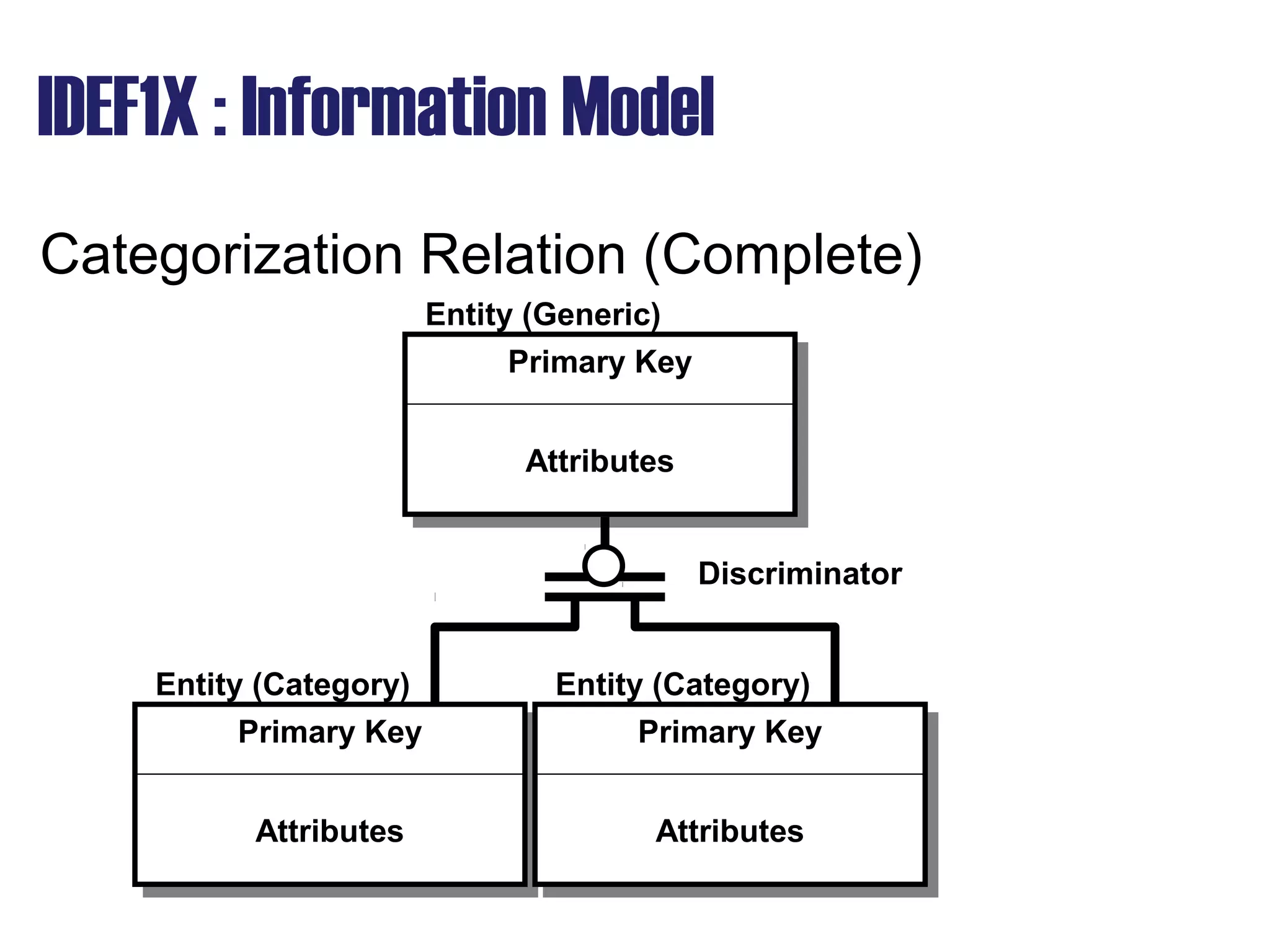

Categorization Relation (Complete)
Attributes
Entity (Generic)
Attributes
Entity (Category)
Attributes
Entity (Category)
Discriminator

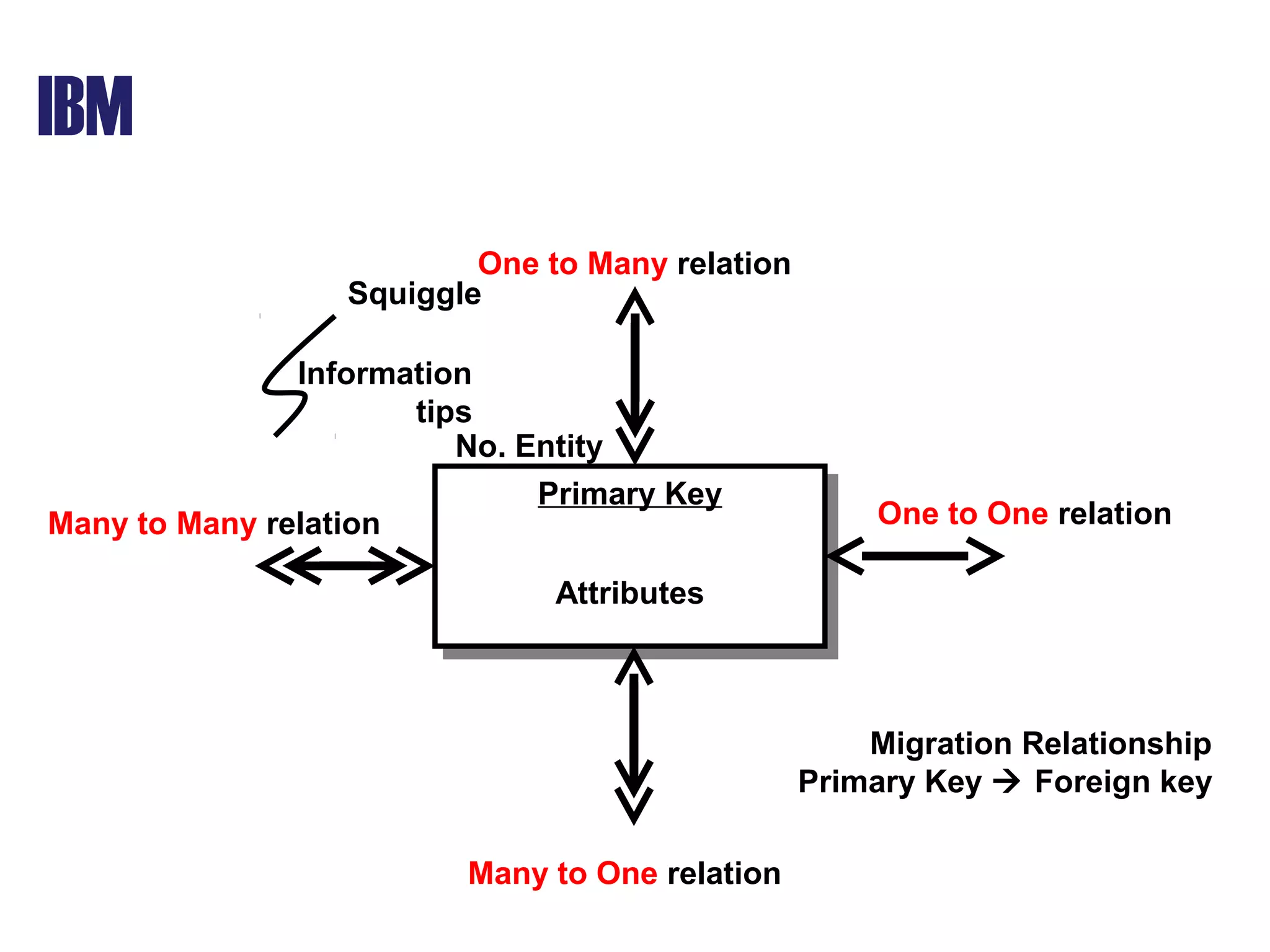

IBM
Squiggle
Information
tips
Attributes
No. Entity

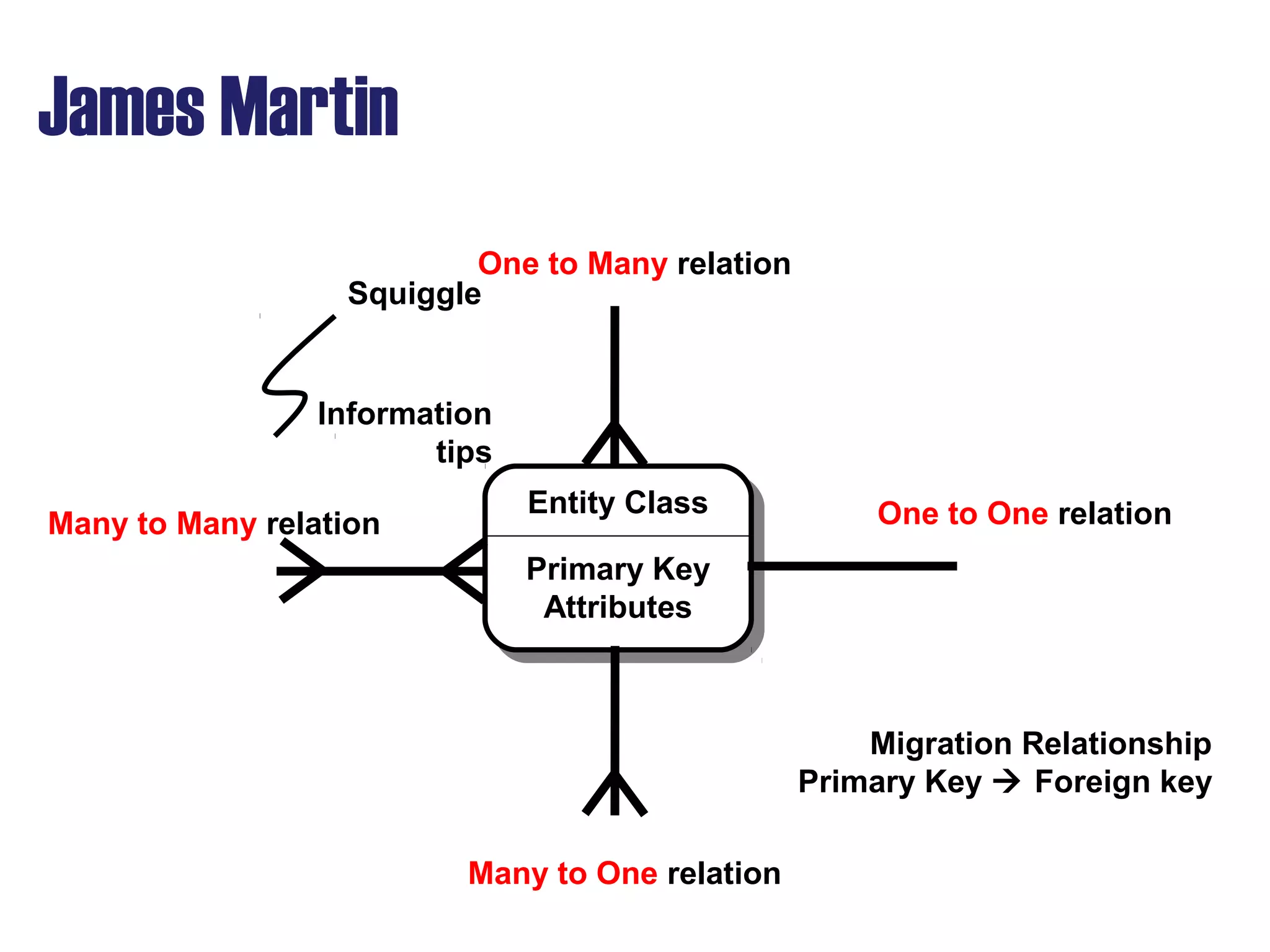

James Martin
Entity ClassEntity Class
Primary Key
Attributes
Squiggle
Information
tips

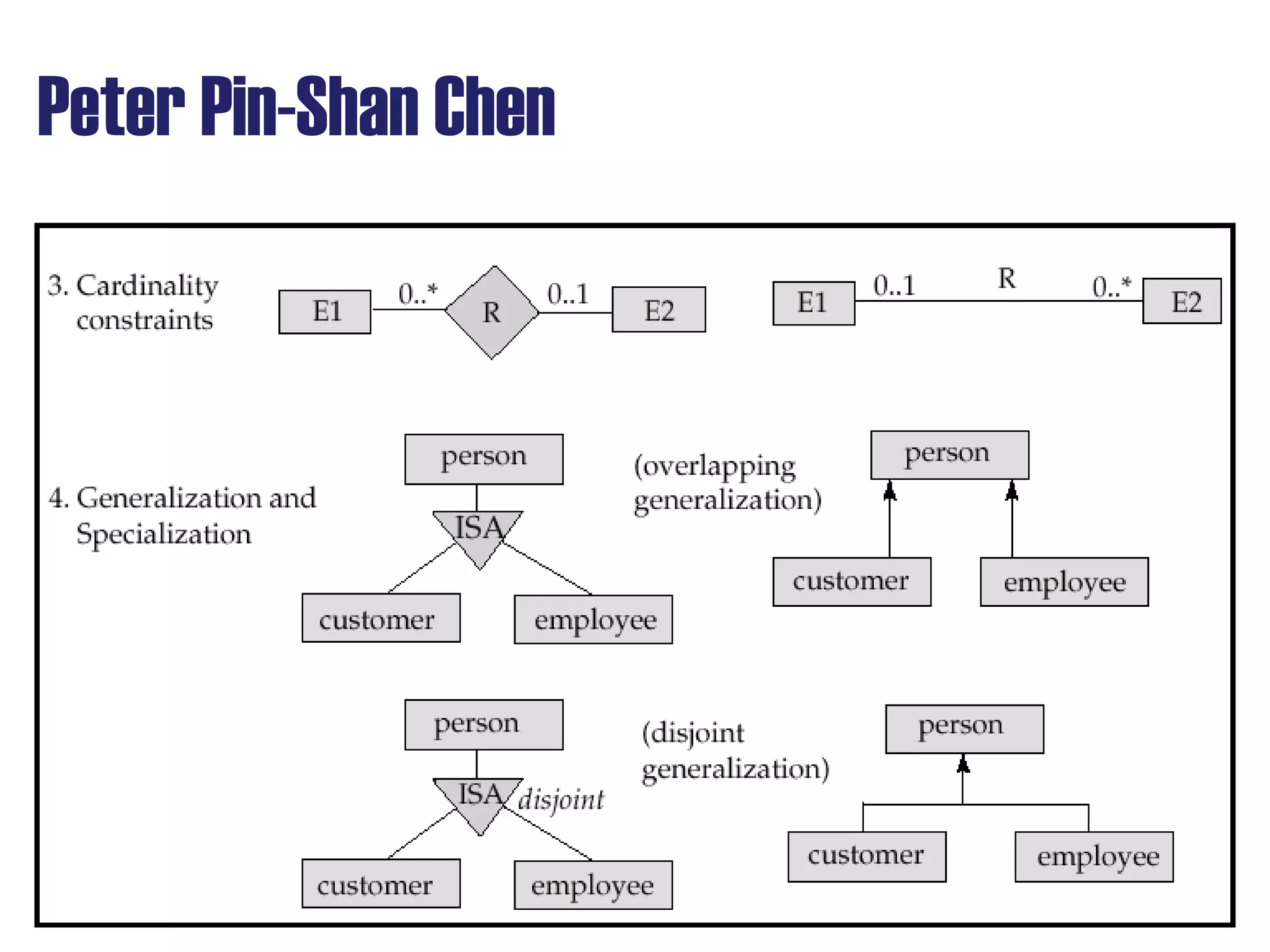

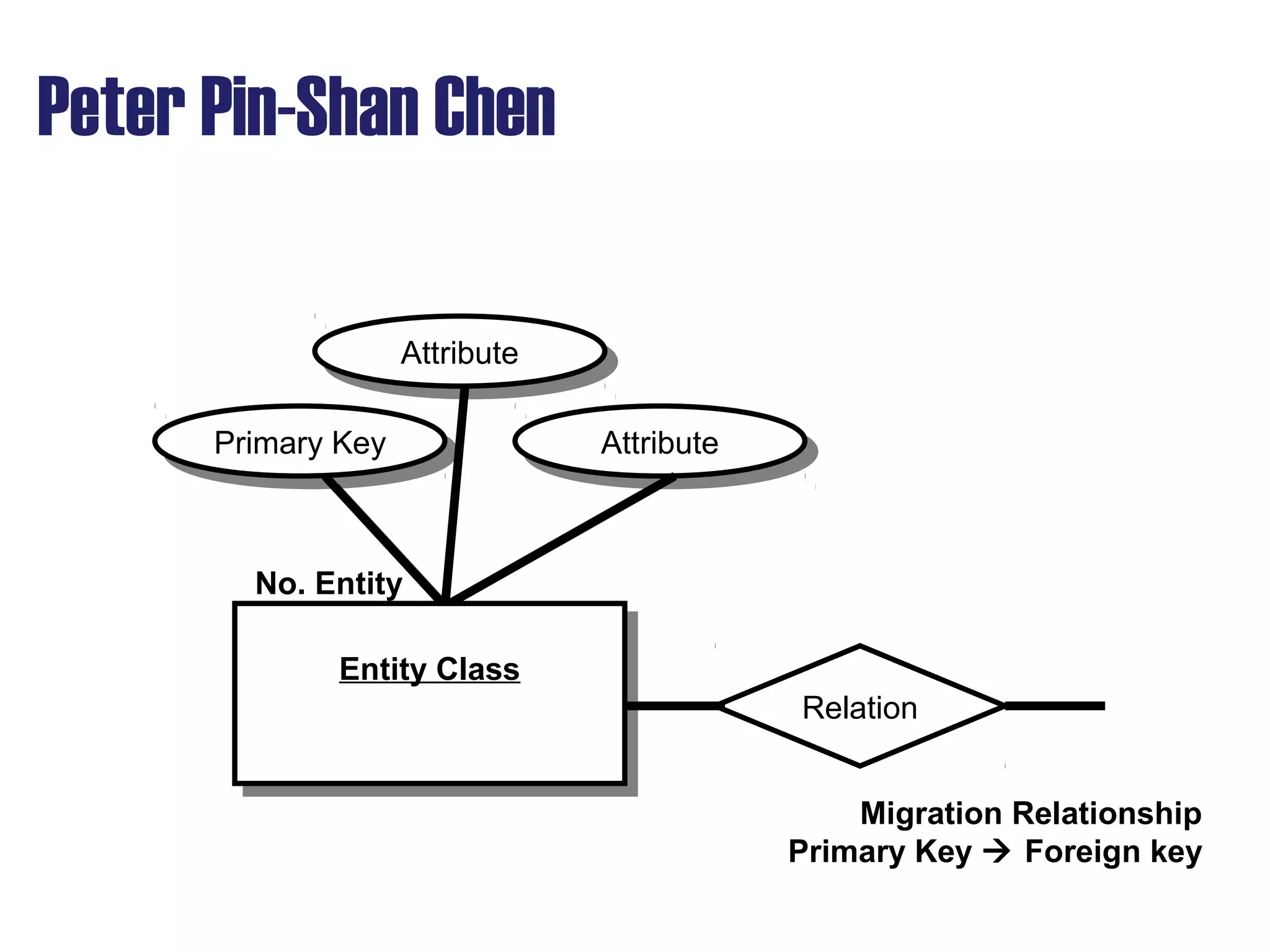

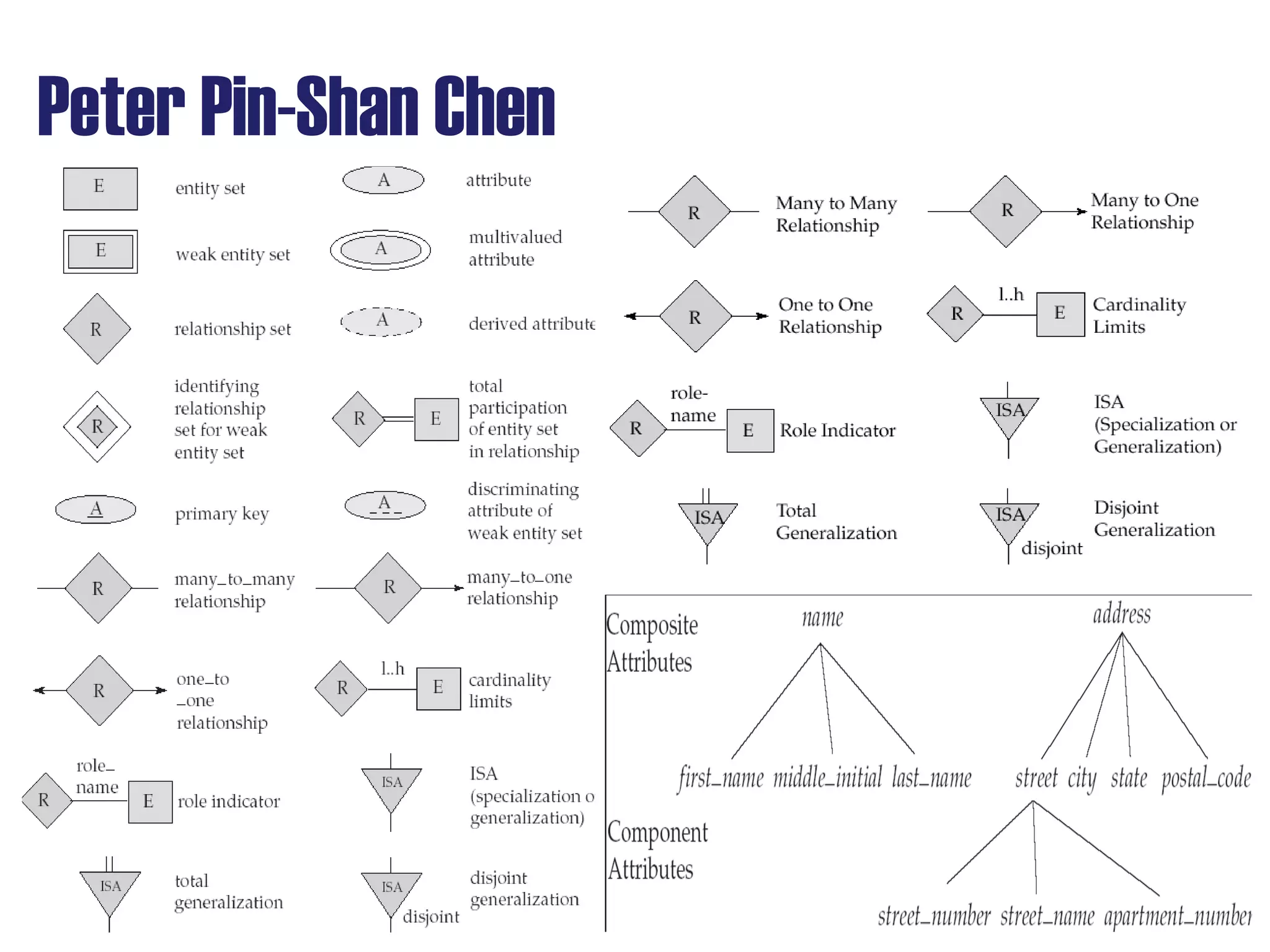

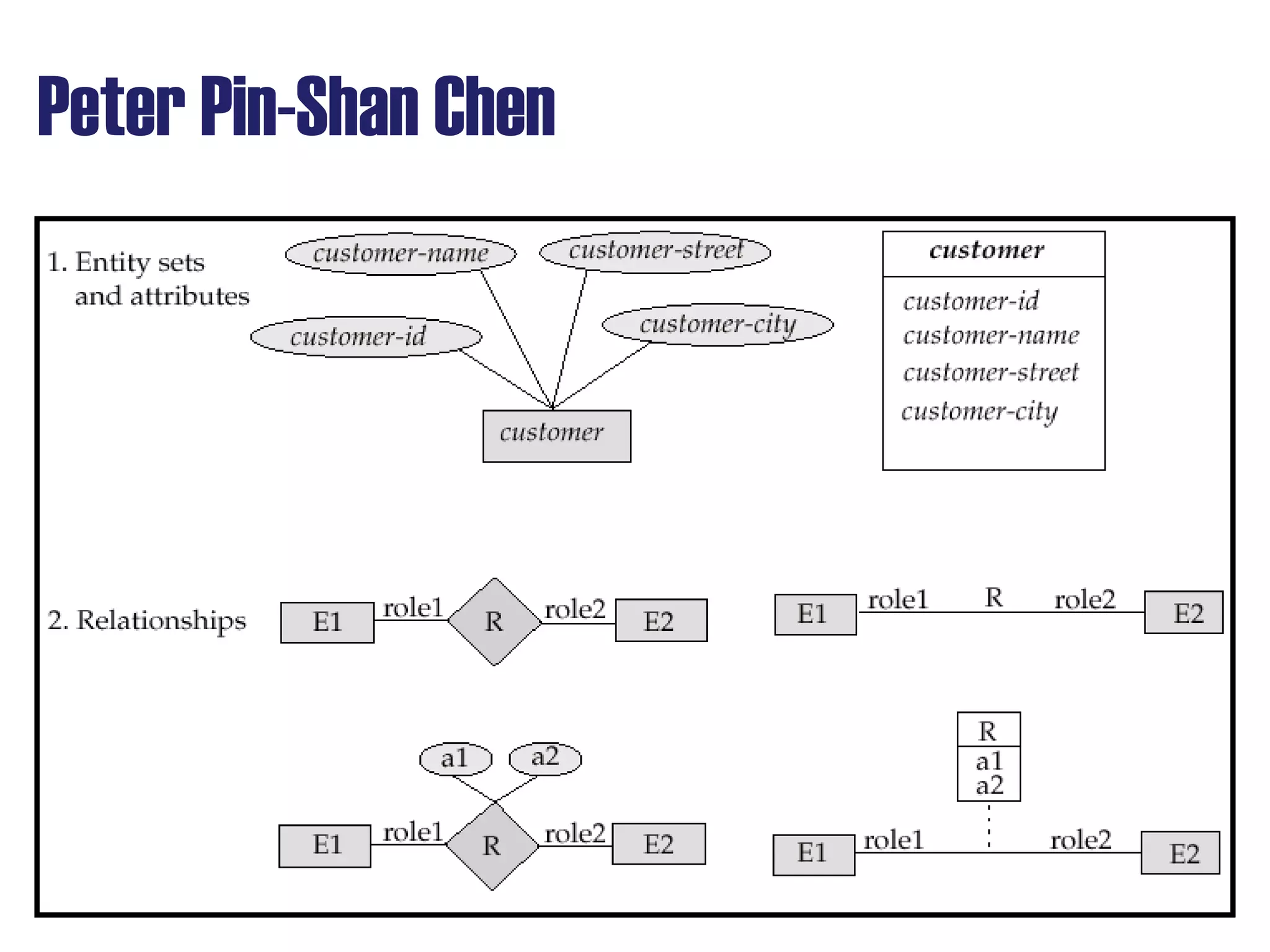

Peter Pin-Shan Chen
AttributeAttribute
AttributeAttribute
No. Entity
Relation

Cardinality
Primary Key
Attributes
Primary Key
Attributes
Primary Key
Attributes
Primary Key
Attributes
Primary Key
Attributes
0,1
1,1
0,n
Primary Key
Attributesc,c
1,n
m,n

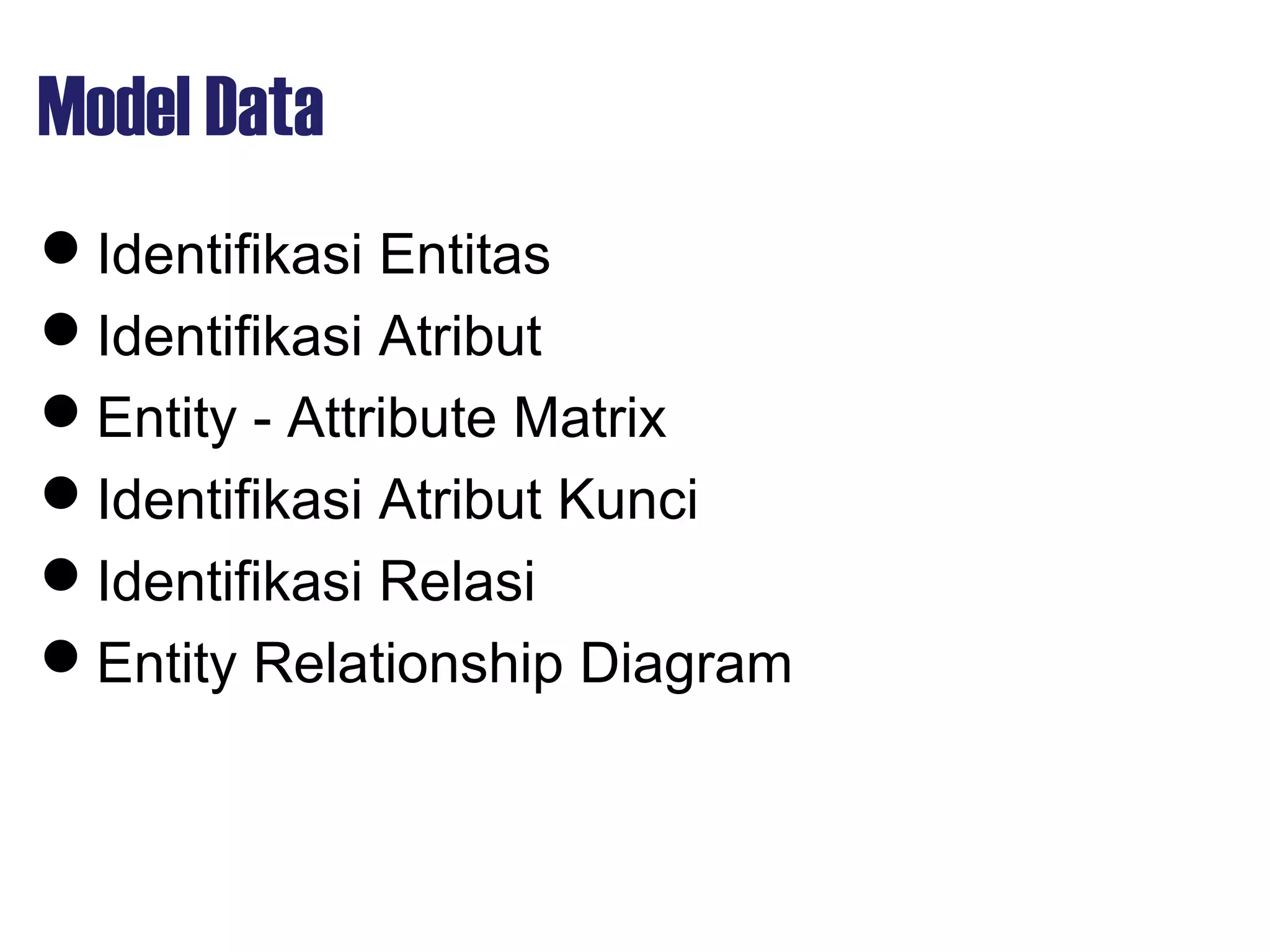

Model Data
Identifikasi Entitas
Identifikasi Atribut

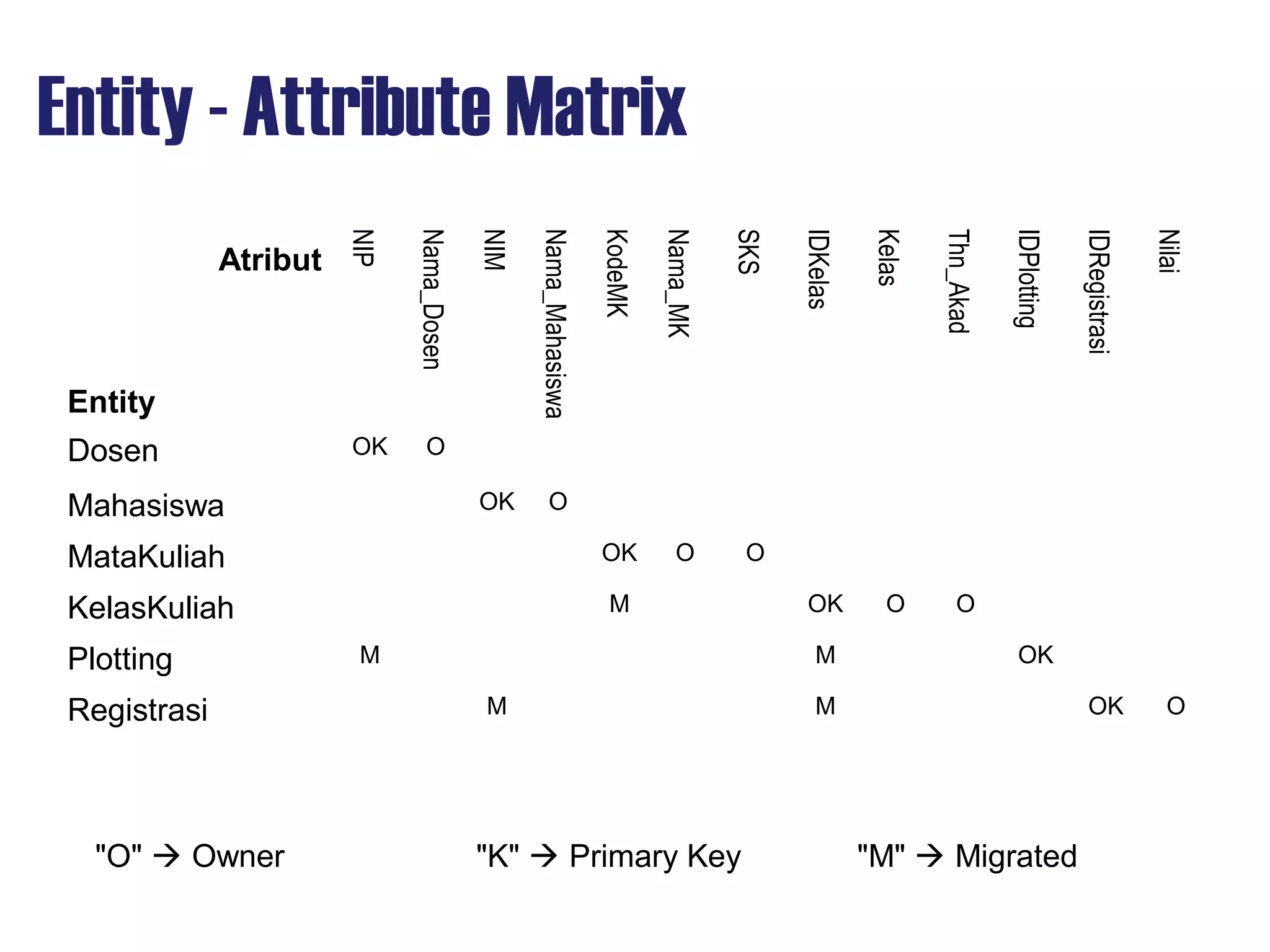

Entity - Attribute Matrix
Identifikasi Atribut Kunci
Identifikasi Relasi
Entity Relationship Diagram

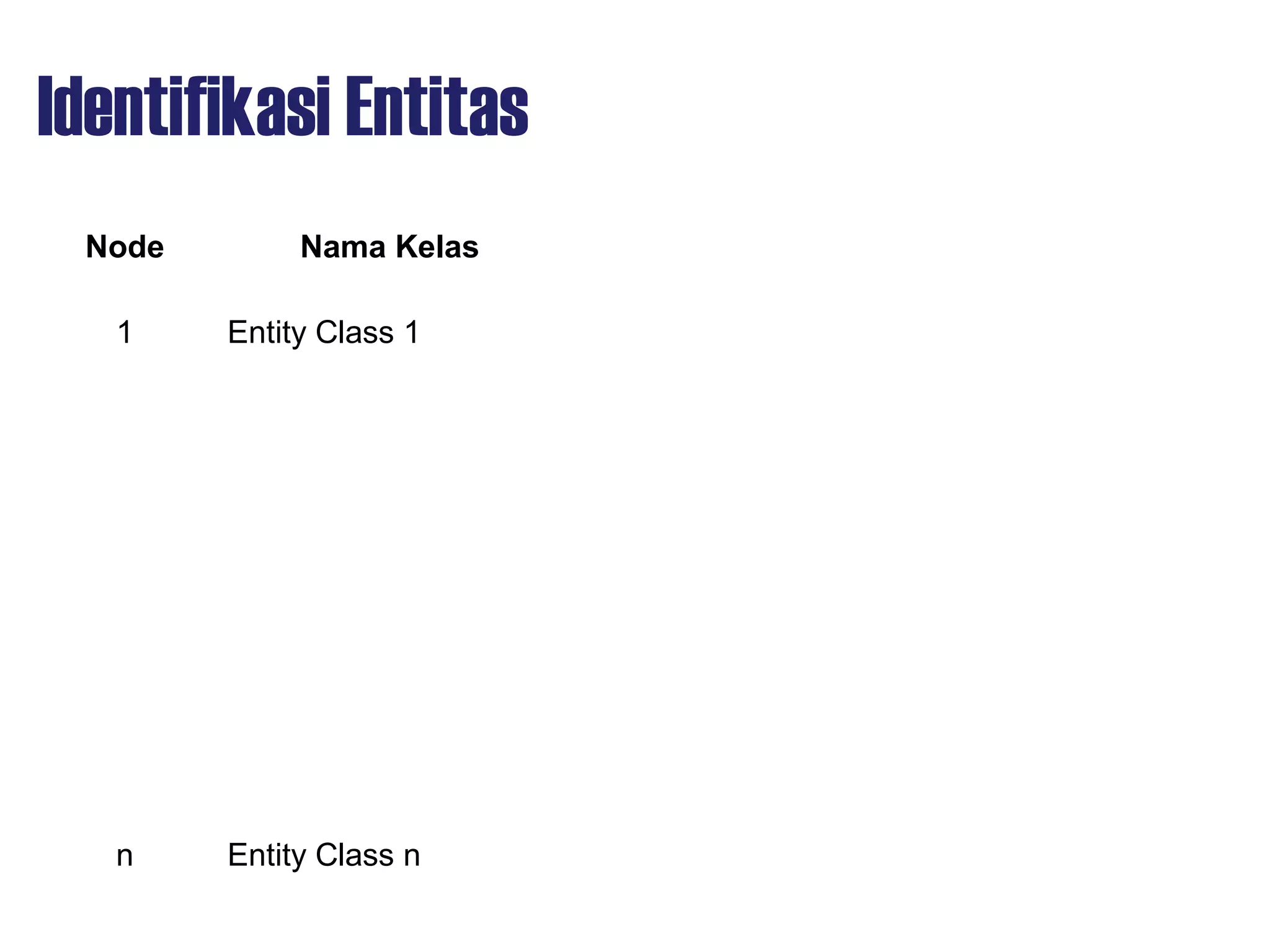

Identifikasi Entitas
Node Nama Kelas
1 Entity Class 1
n Entity Class n

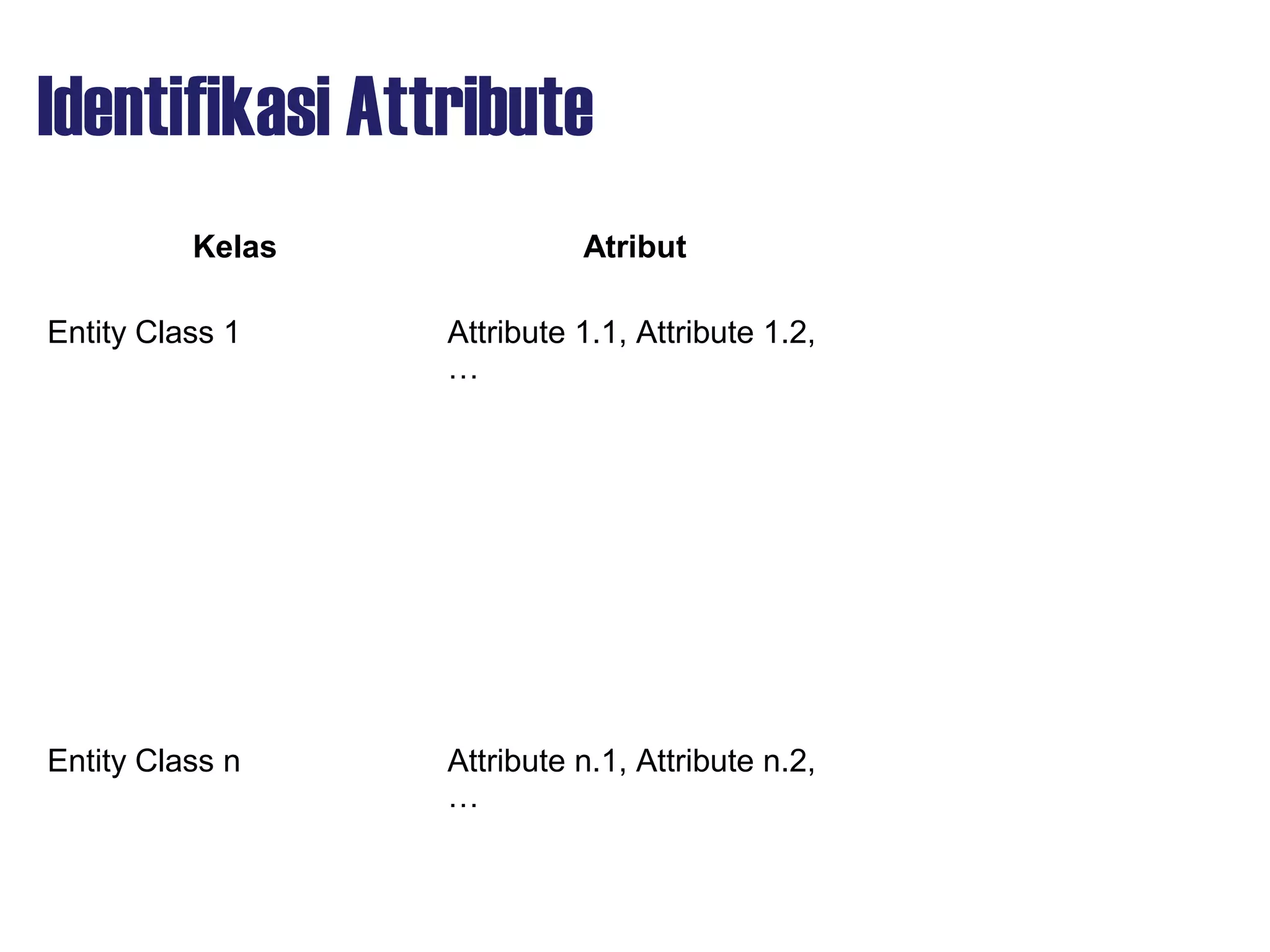

Identifikasi Attribute
Kelas Atribut
Entity Class 1 Attribute 1.1, Attribute 1.2,
…
Entity Class n Attribute n.1, Attribute n.2,
…

Entity - Attribute Matrix
Atribut
Entity
Atribut1
Atributn
Entity Class 1
Entity Class n
"O"  Owner "K"  Primary Key "M"  Migrated

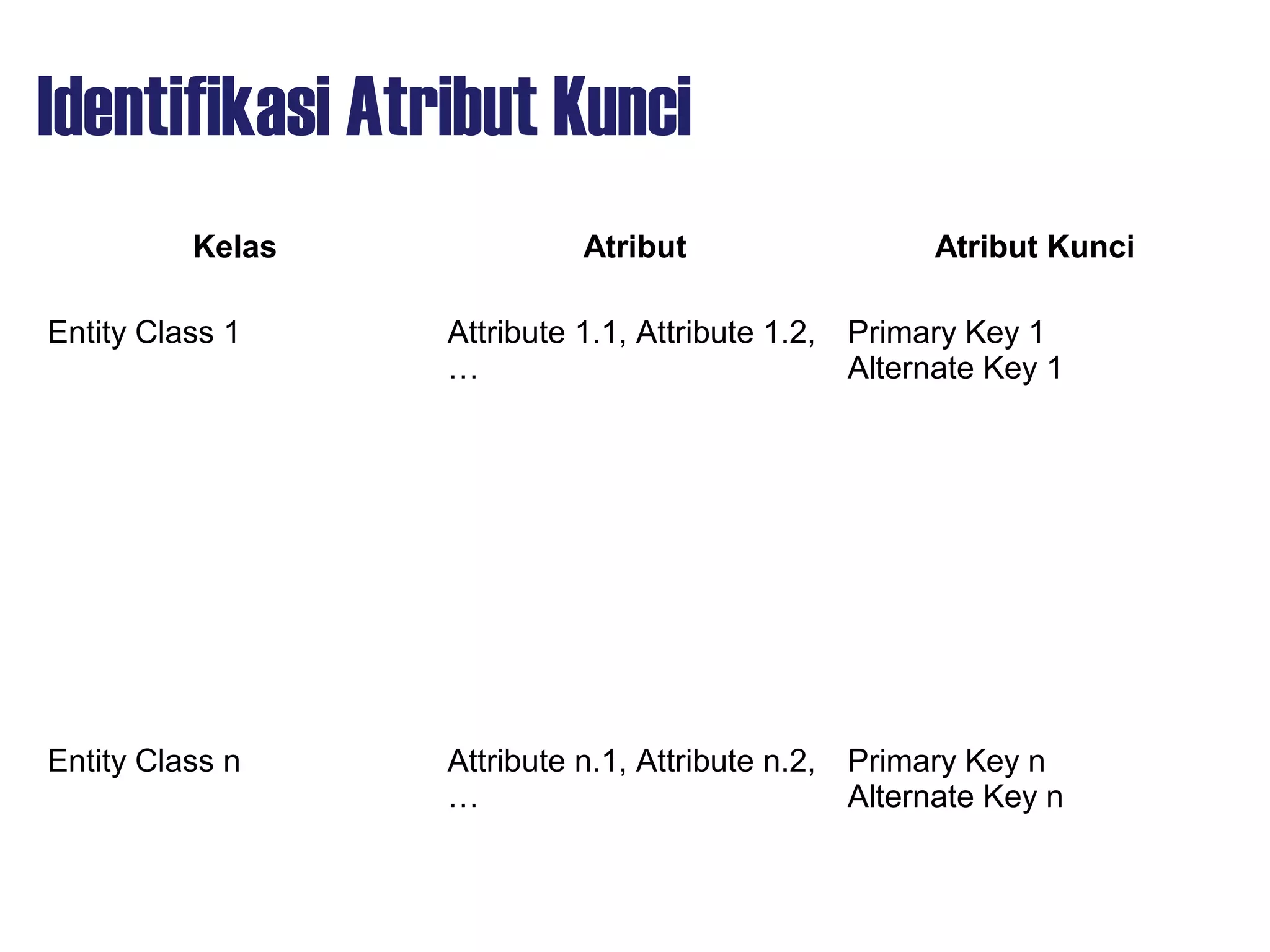

Identifikasi Atribut Kunci
Kelas Atribut Atribut Kunci
Entity Class 1 Attribute 1.1, Attribute 1.2,
…
Primary Key 1
Alternate Key 1
Entity Class n Attribute n.1, Attribute n.2,
…
Primary Key n
Alternate Key n

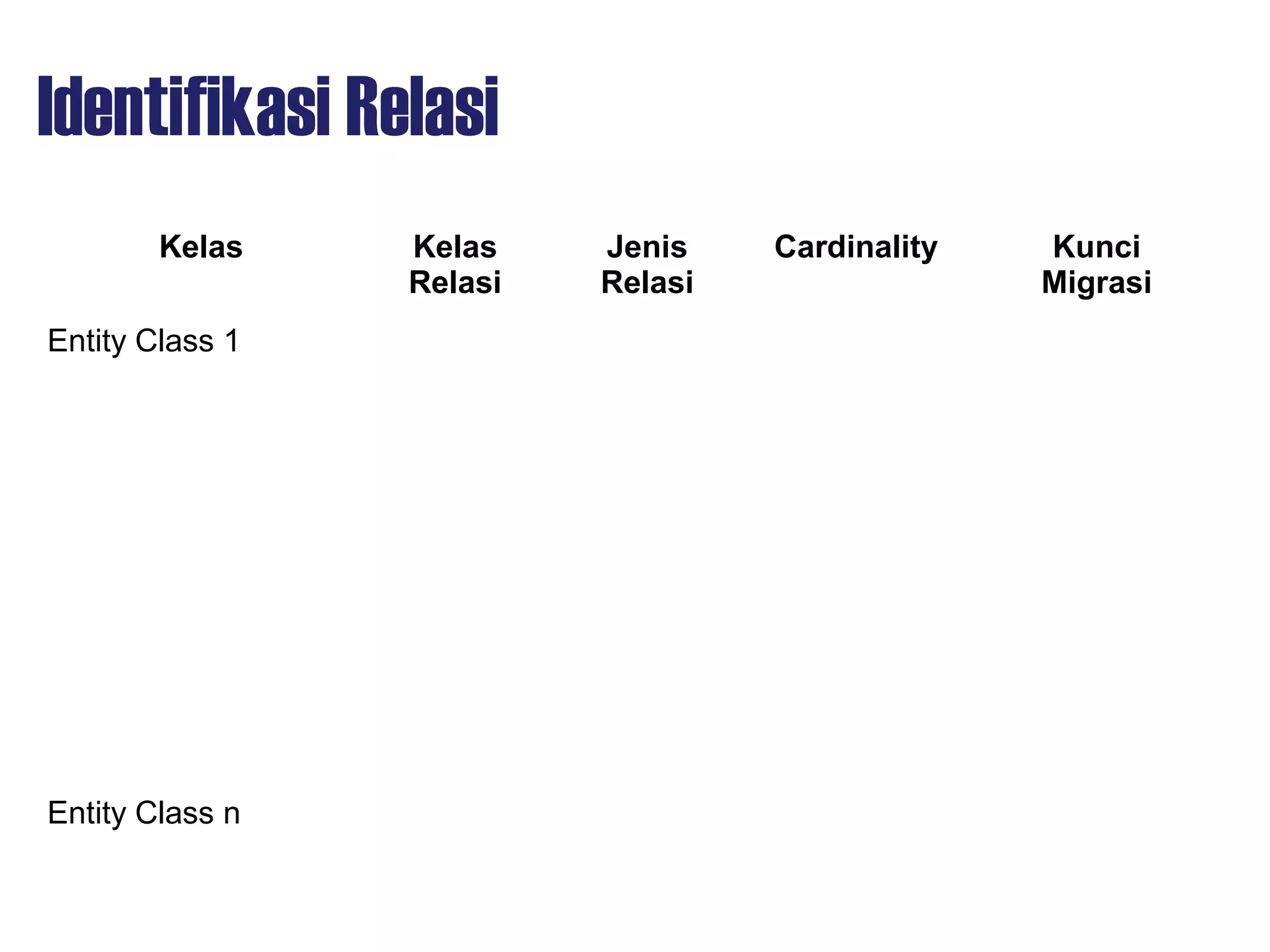

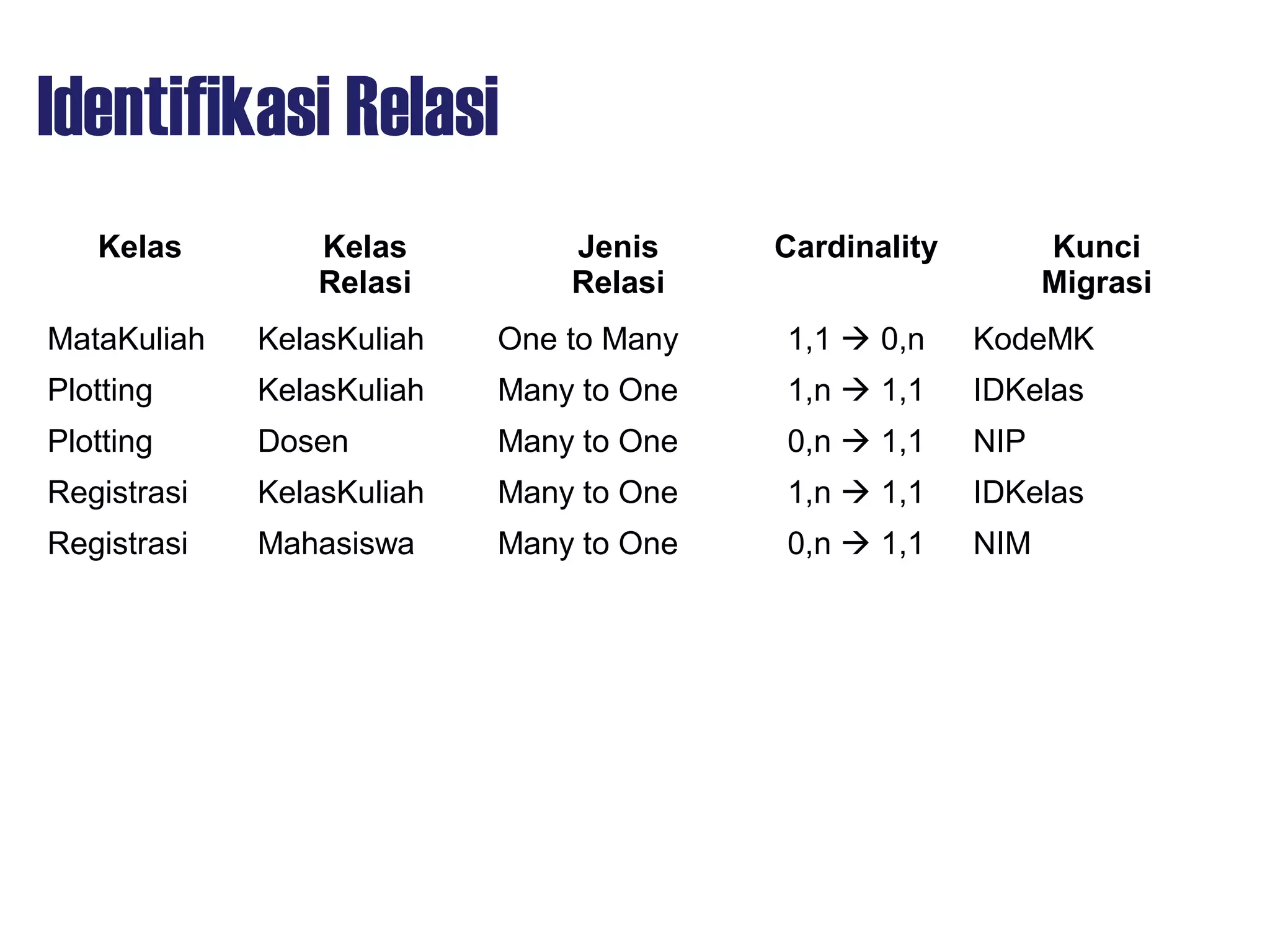

Identifikasi Relasi
Kelas Kelas
Relasi
Jenis
Relasi
Cardinality Kunci
Migrasi
Entity Class 1
Entity Class n

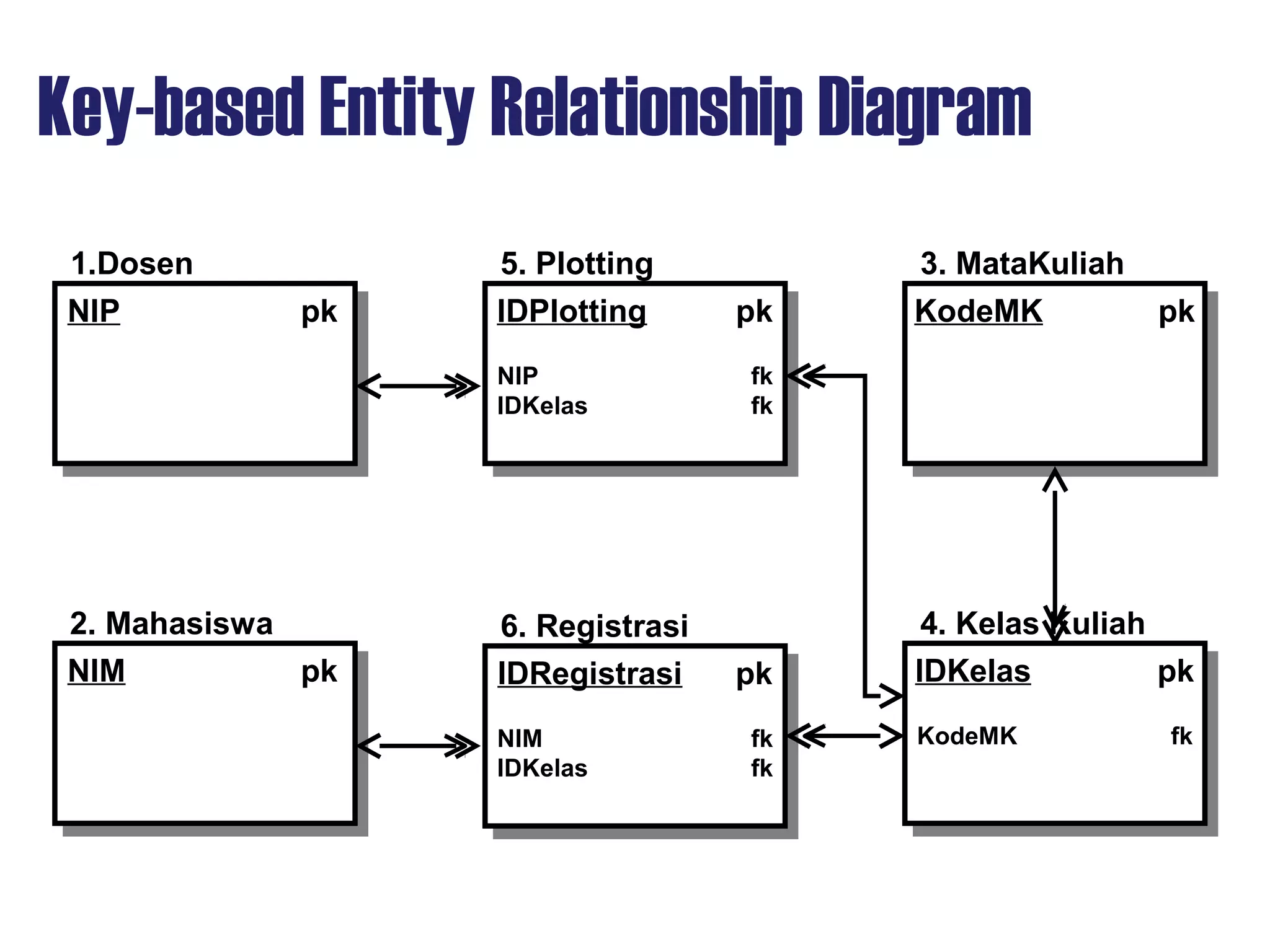

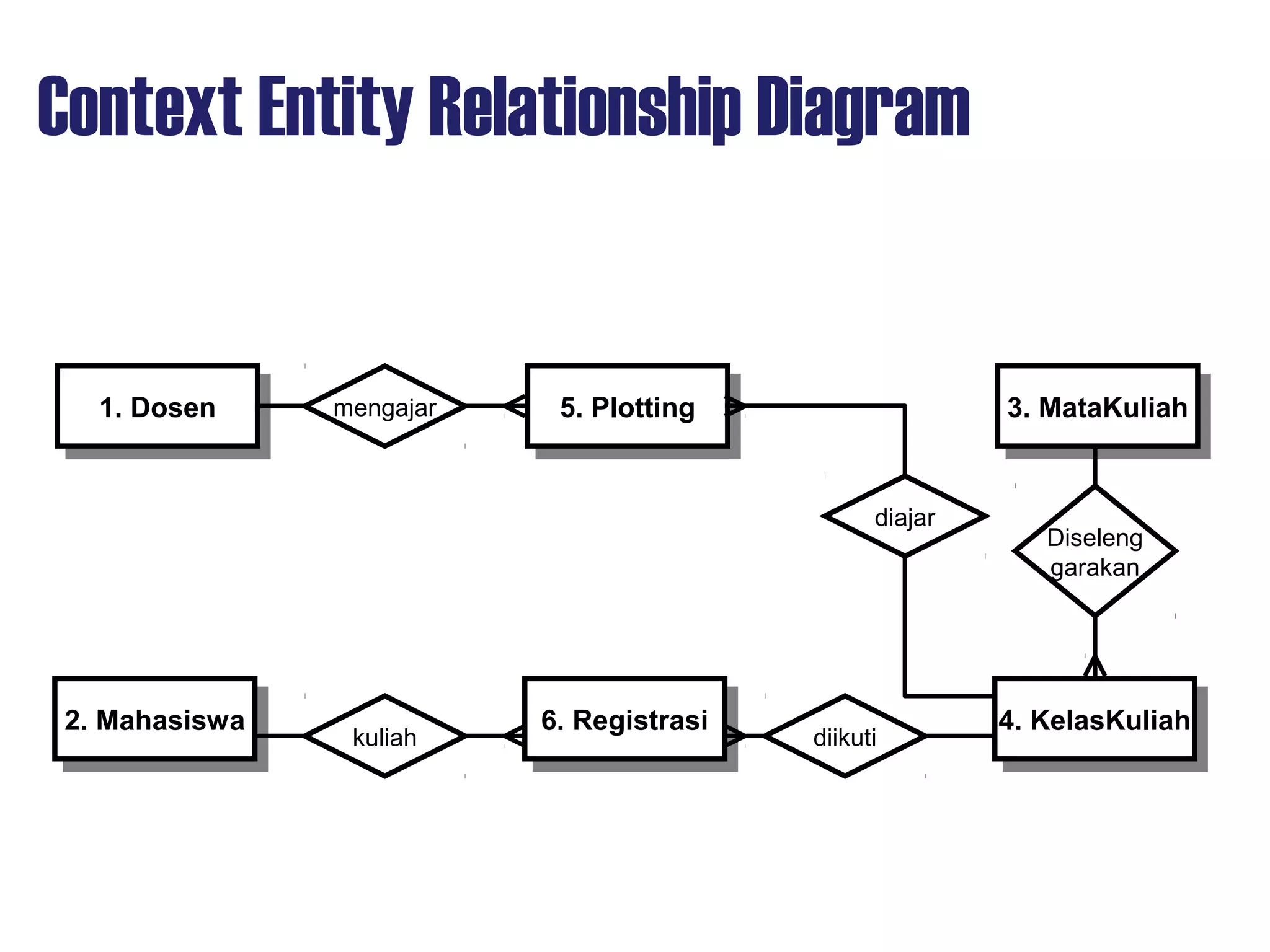

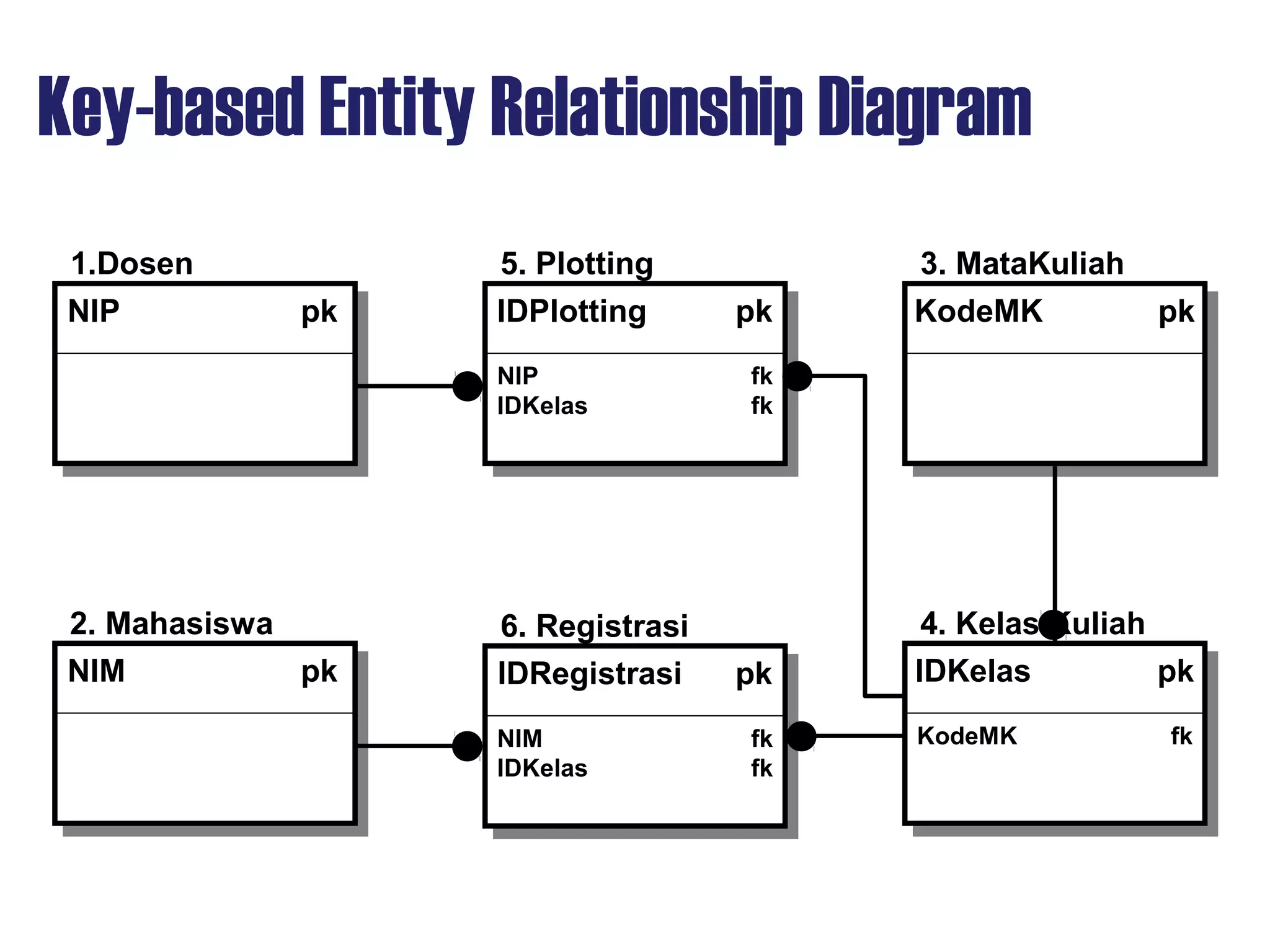

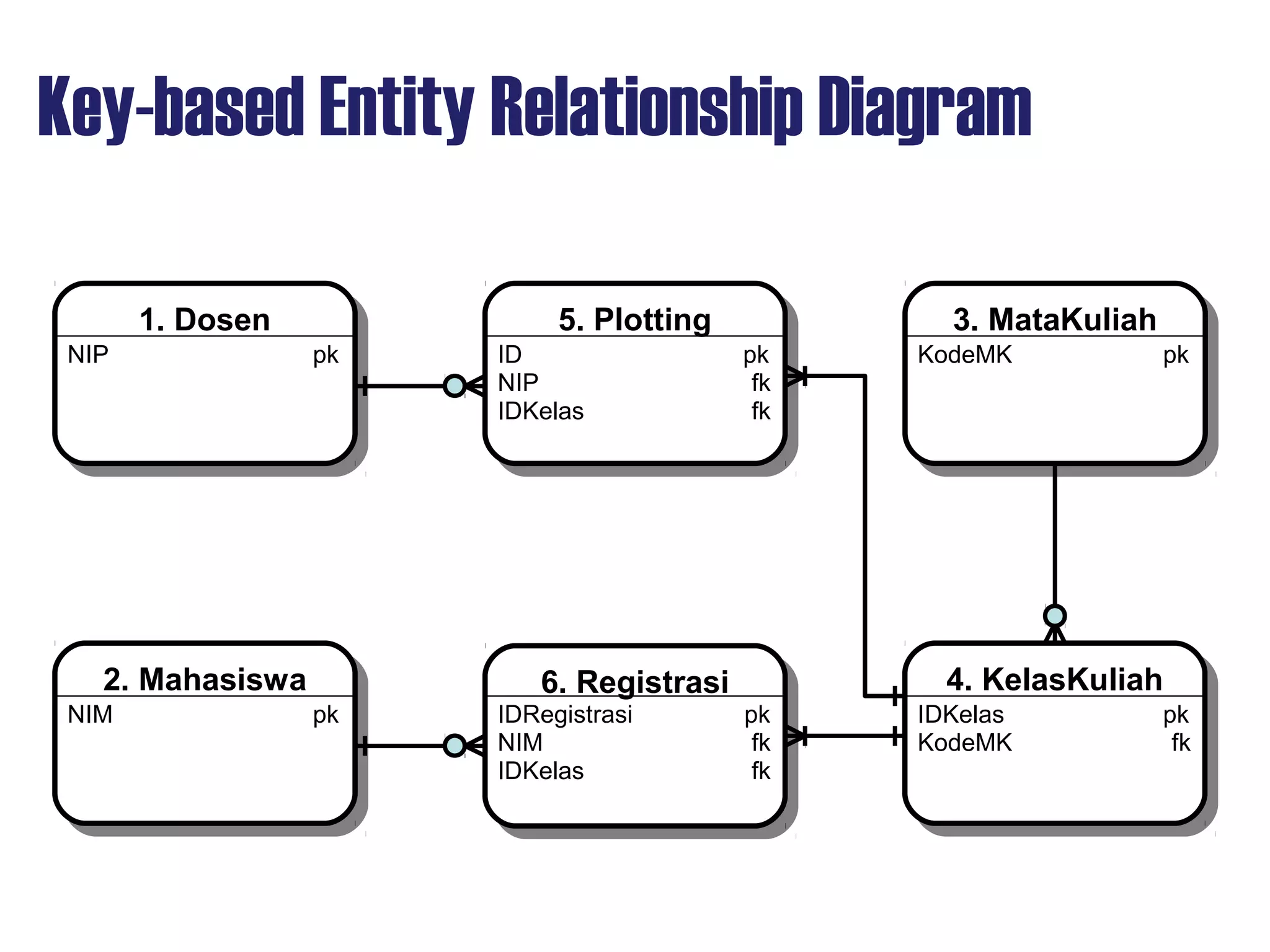

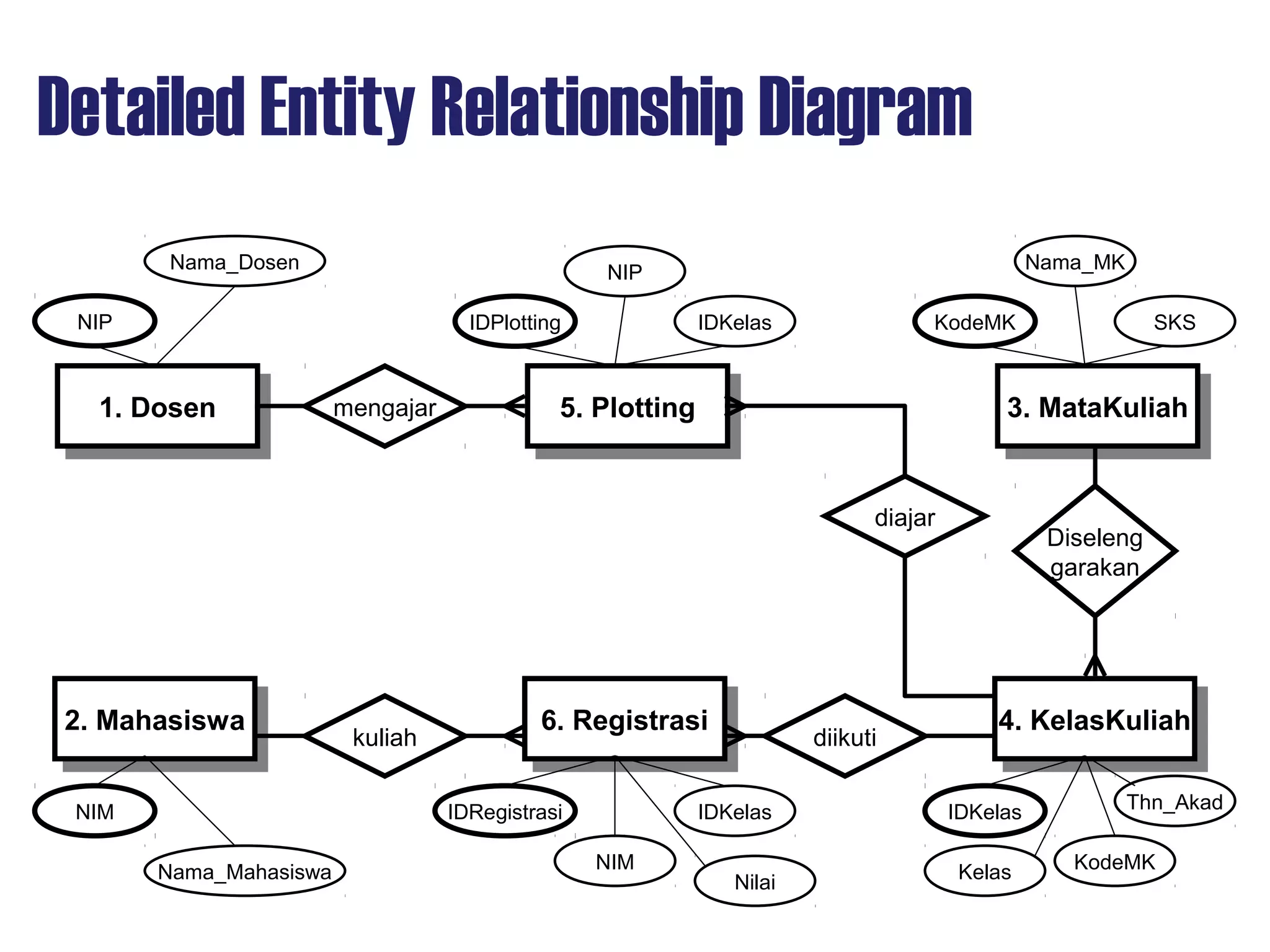

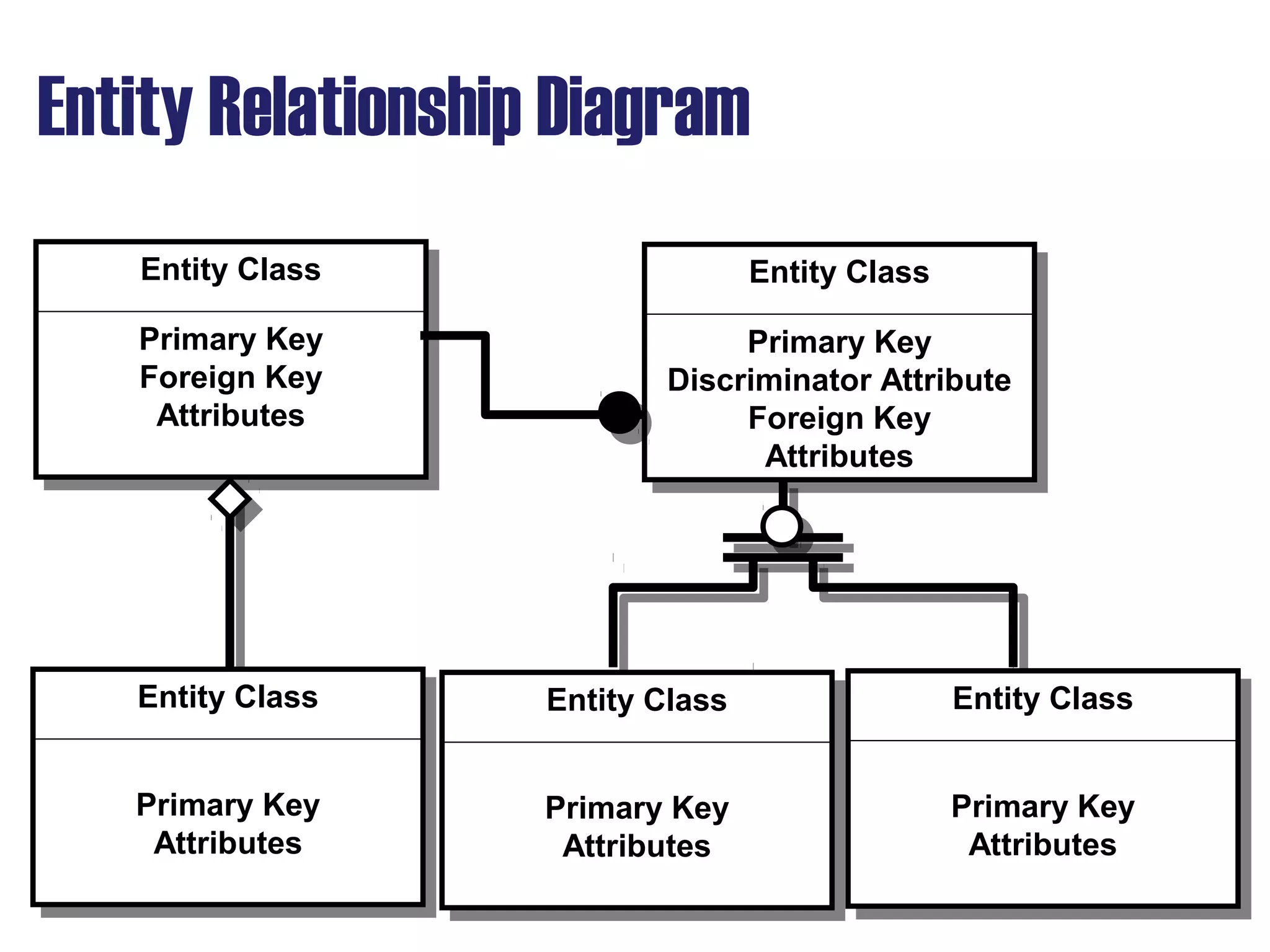

Entity Relationship Diagram
Primary Key
Foreign Key
Attributes
Primary Key
Discriminator Attribute
Foreign Key
Attributes
Primary Key
Attributes
Primary Key
Attributes
Primary Key
Attributes

Contoh Aplikasi :
SistemSistem
Basis DataBasis Data
AkademikAkademik

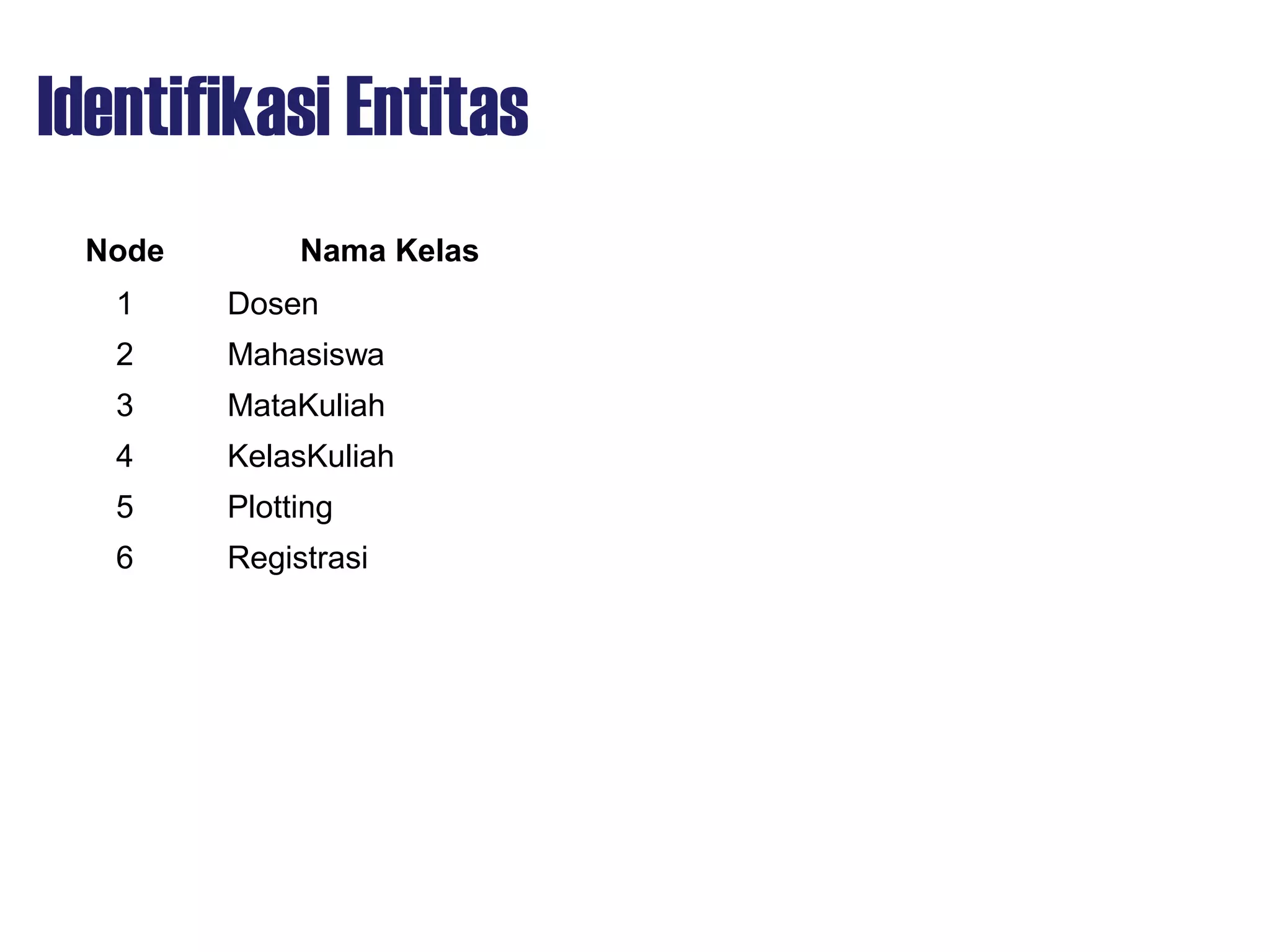

Identifikasi Entitas
Node Nama Kelas
1 Dosen
2 Mahasiswa
3 MataKuliah
4 KelasKuliah
5 Plotting
6 Registrasi

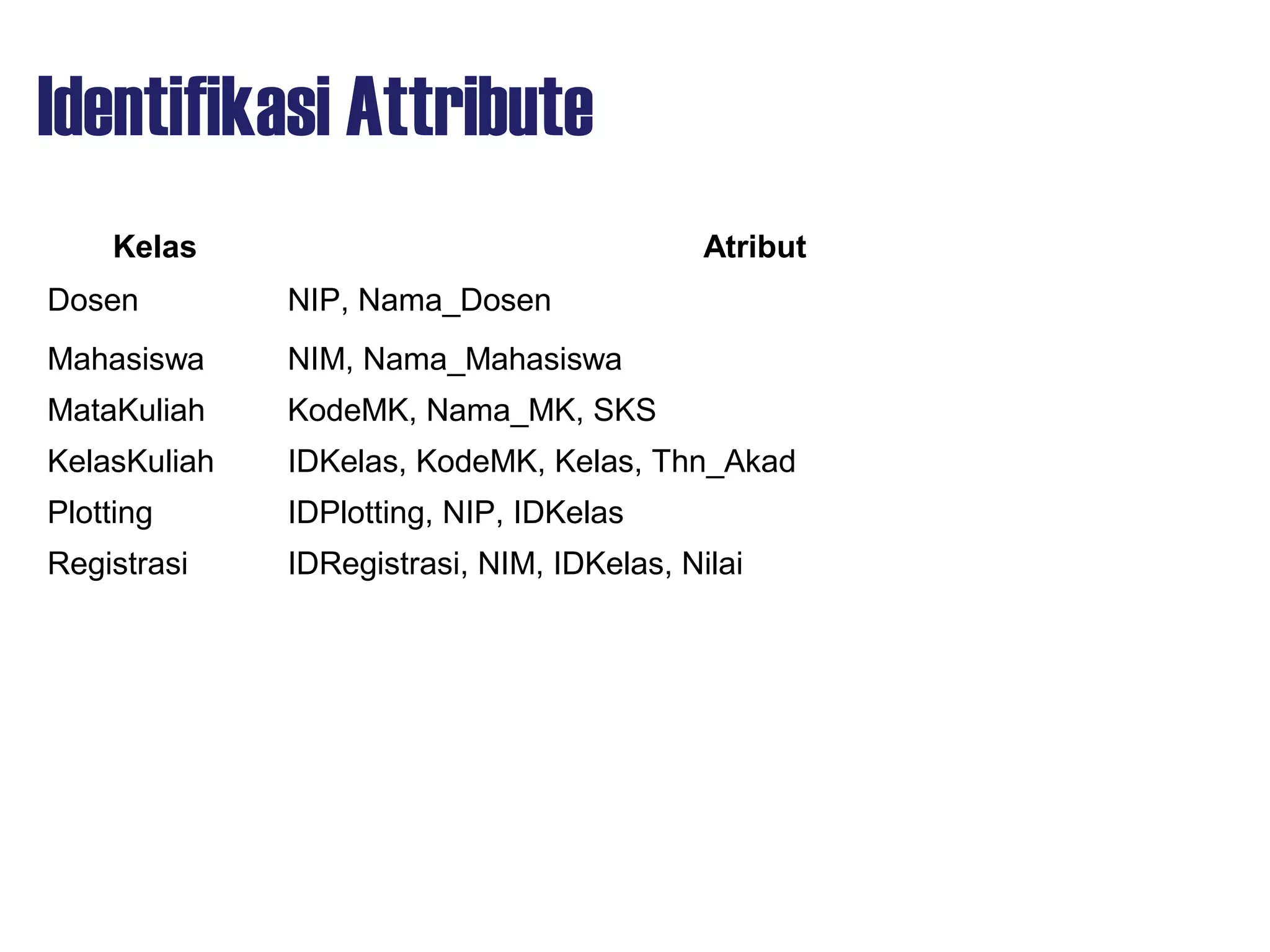

Identifikasi Attribute
Kelas Atribut
Dosen NIP, Nama_Dosen
Mahasiswa NIM, Nama_Mahasiswa
MataKuliah KodeMK, Nama_MK, SKS
KelasKuliah IDKelas, KodeMK, Kelas, Thn_Akad
Plotting IDPlotting, NIP, IDKelas
Registrasi IDRegistrasi, NIM, IDKelas, Nilai

Entity - Attribute Matrix
Atribut
Entity
NIP
Nama_Dosen
NIM
Nama_Mahasiswa
KodeMK
Nama_MK
SKS
IDKelas
Kelas
Thn_Akad
IDPlotting
IDRegistrasi
Nilai
Dosen OK O
Mahasiswa OK O
MataKuliah OK O O
KelasKuliah M OK O O
Plotting M M OK
Registrasi M M OK O
"O"  Owner "K"  Primary Key "M"  Migrated

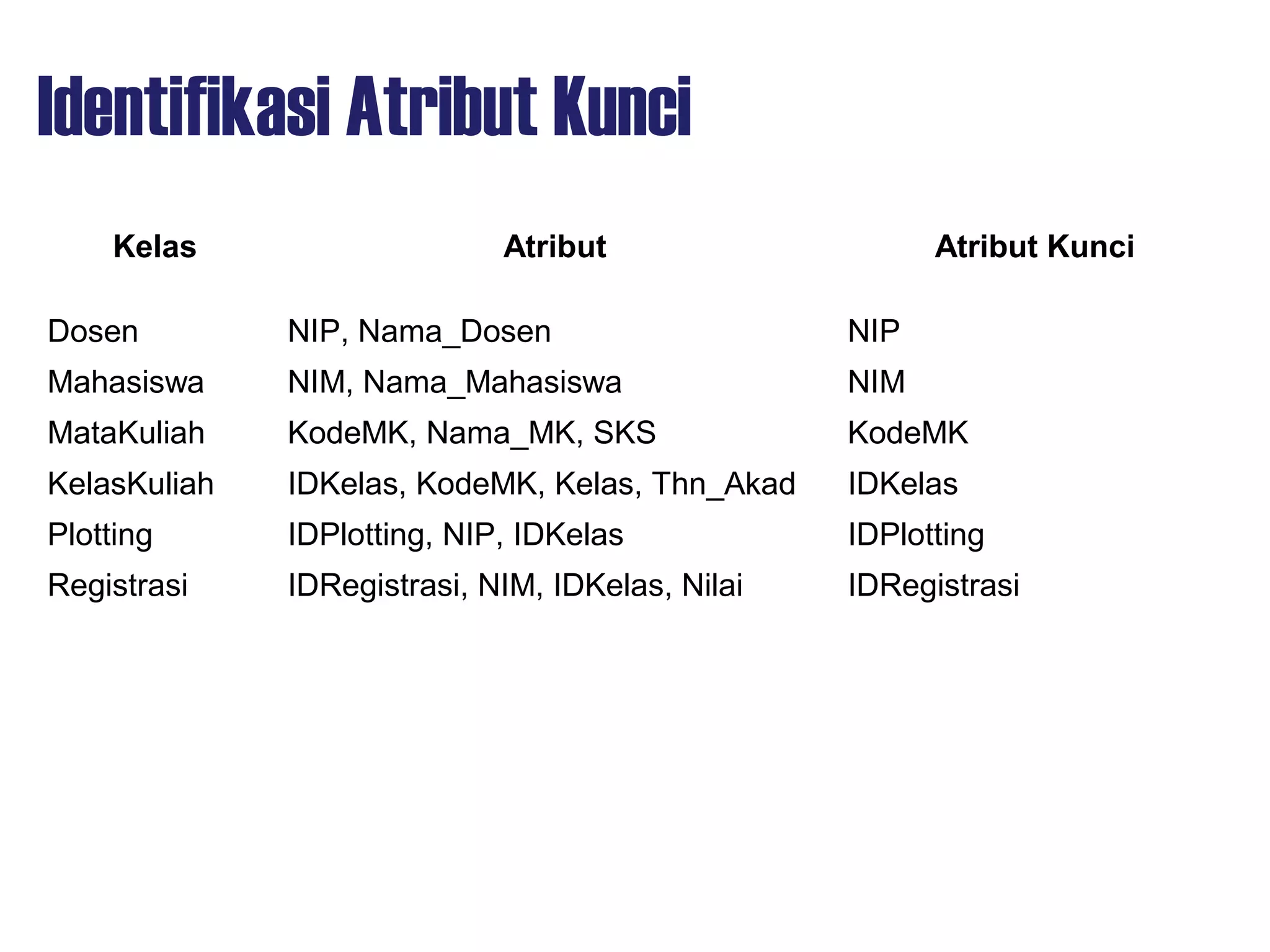

Identifikasi Atribut Kunci
Kelas Atribut Atribut Kunci
Dosen NIP, Nama_Dosen NIP
Mahasiswa NIM, Nama_Mahasiswa NIM
MataKuliah KodeMK, Nama_MK, SKS KodeMK
KelasKuliah IDKelas, KodeMK, Kelas, Thn_Akad IDKelas
Plotting IDPlotting, NIP, IDKelas IDPlotting
Registrasi IDRegistrasi, NIM, IDKelas, Nilai IDRegistrasi

Identifikasi Relasi
Kelas Kelas
Relasi
Jenis
Relasi
Cardinality Kunci
Migrasi
MataKuliah KelasKuliah One to Many 1,1  0,n KodeMK
Plotting KelasKuliah Many to One 1,n  1,1 IDKelas
Plotting Dosen Many to One 0,n  1,1 NIP
Registrasi KelasKuliah Many to One 1,n  1,1 IDKelas
Registrasi Mahasiswa Many to One 0,n  1,1 NIM

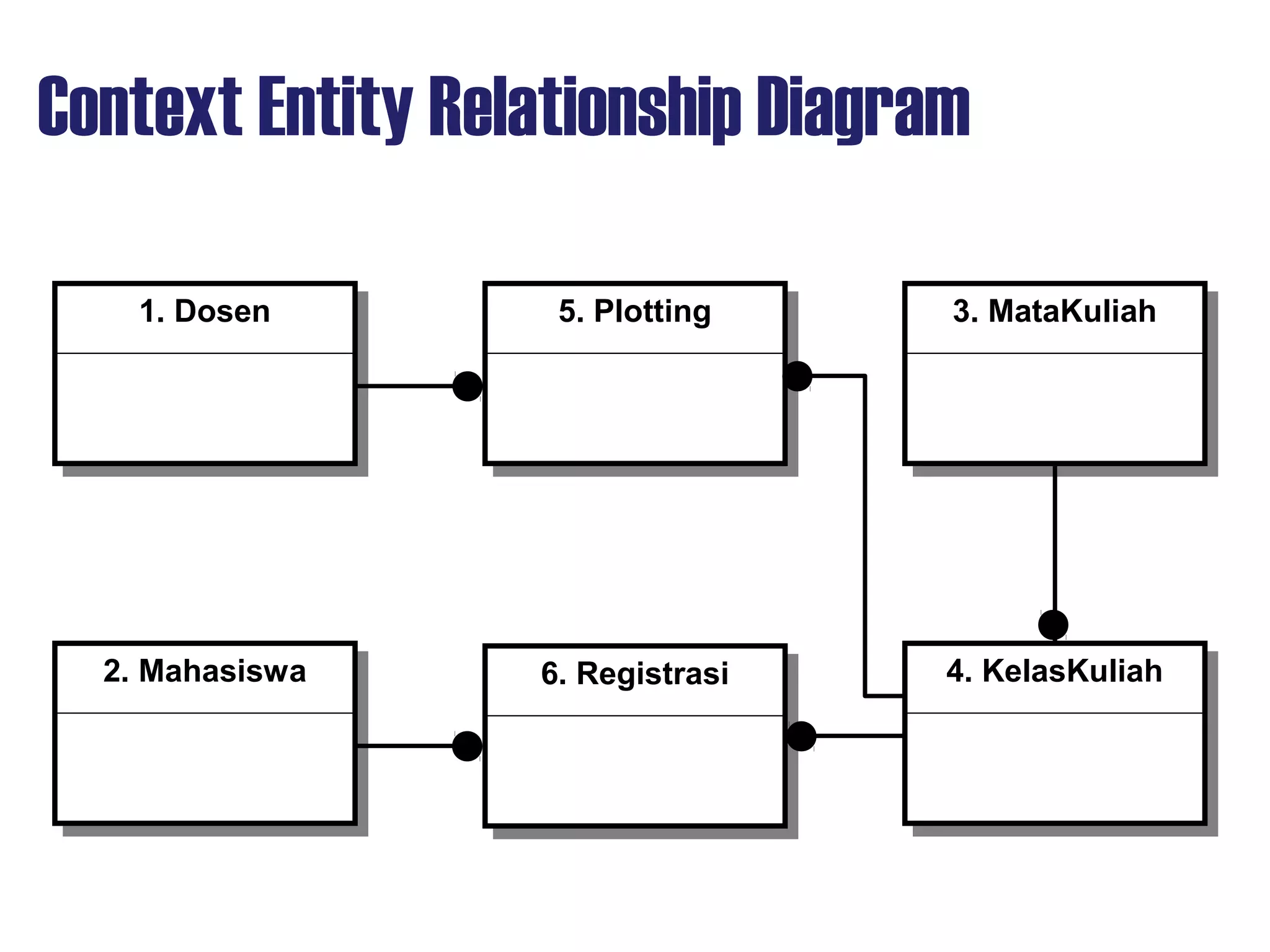

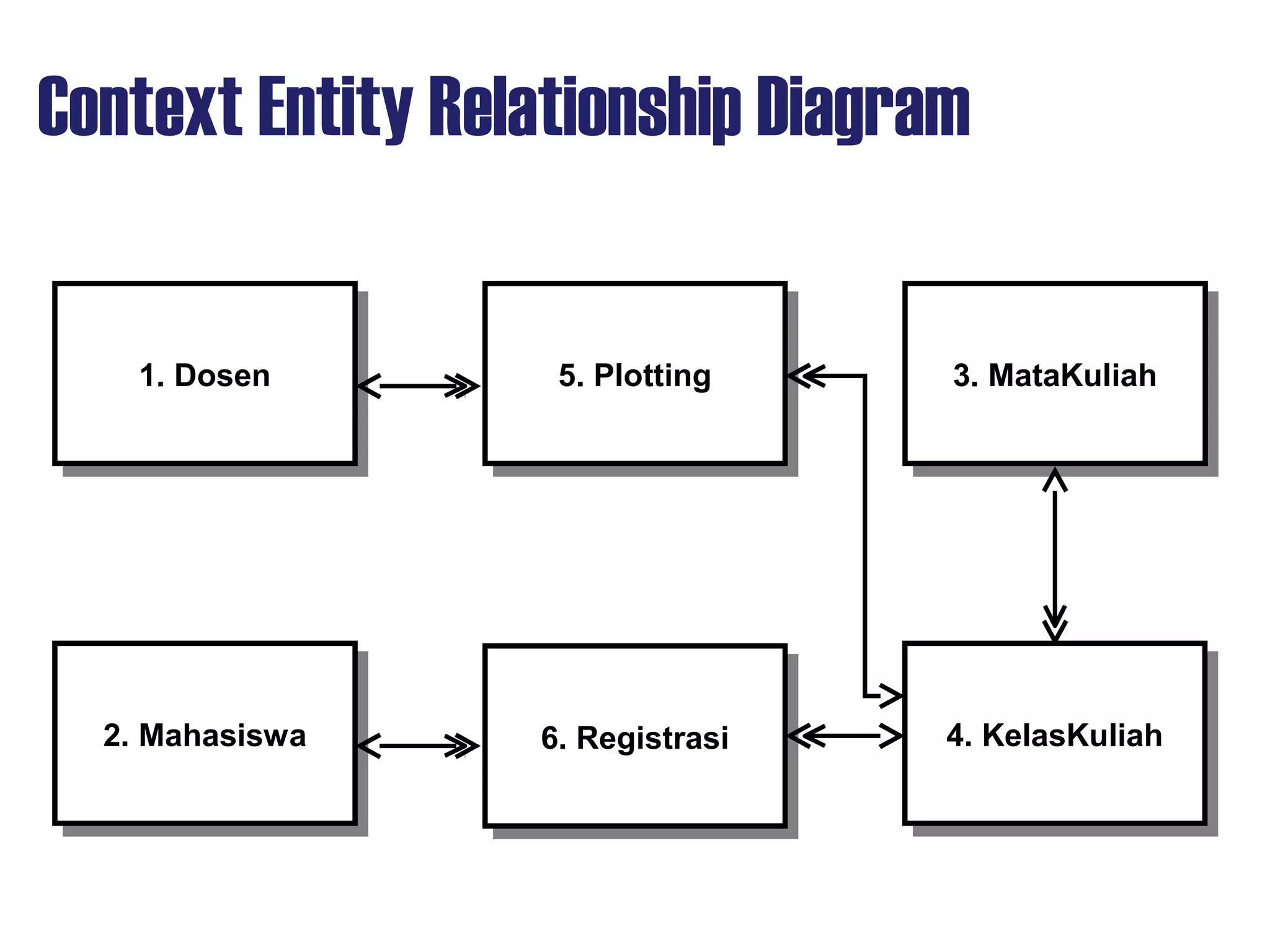

Context Entity Relationship Diagram
1. Dosen1. Dosen 5. Plotting5. Plotting
2. Mahasiswa2. Mahasiswa 6. Registrasi6. Registrasi
3. MataKuliah3. MataKuliah
4. KelasKuliah4. KelasKuliah

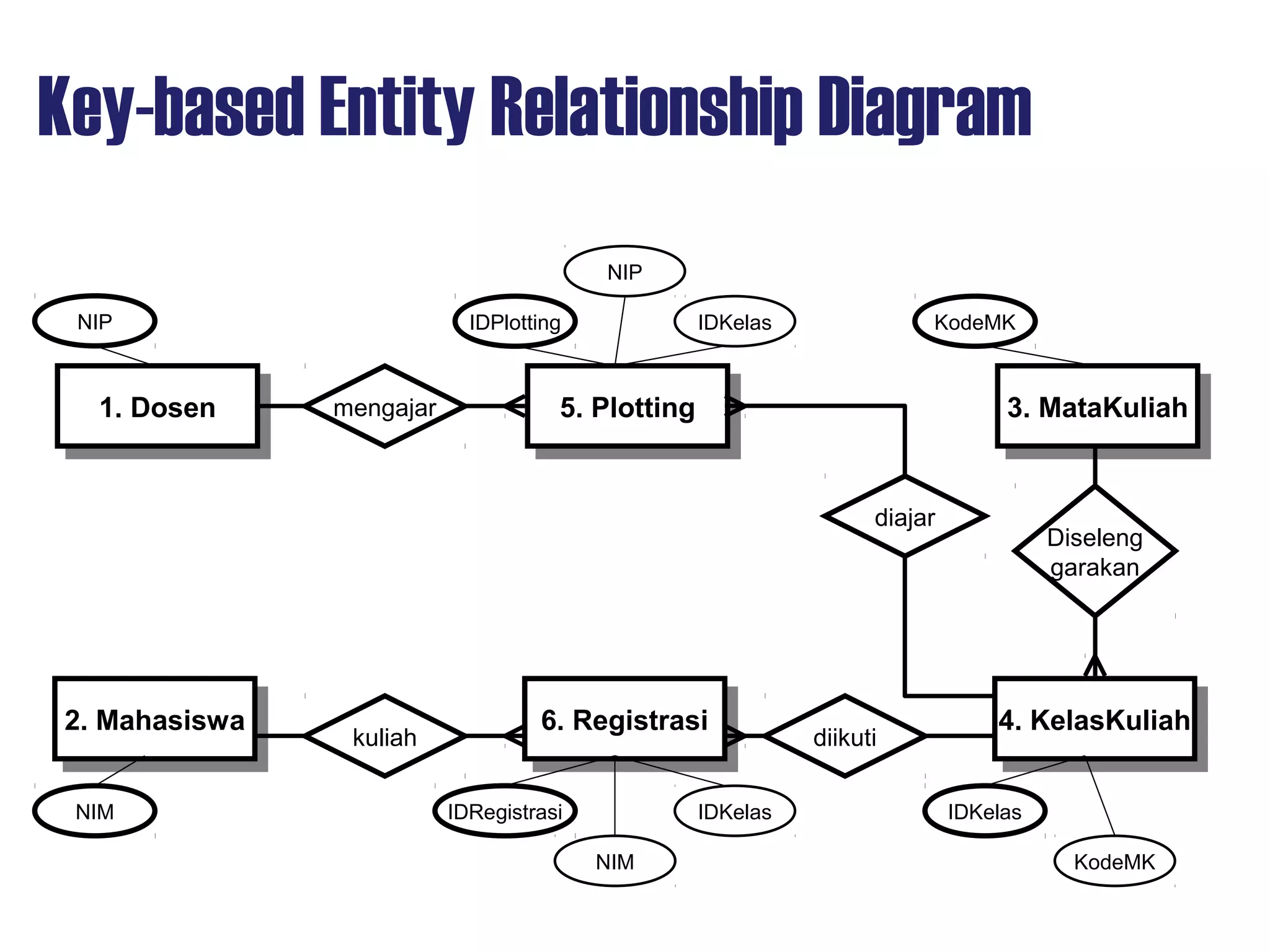

Key-based Entity Relationship Diagram
NIP pkNIP pk
1.Dosen
IDPlotting pkIDPlotting pk
NIP fk
IDKelas fk
5. Plotting
NIM pkNIM pk
2. Mahasiswa
IDRegistrasi pkIDRegistrasi pk
NIM fk
IDKelas fk
6. Registrasi
KodeMK pkKodeMK pk
3. MataKuliah
IDKelas pkIDKelas pk
KodeMK fk
4. Kelas Kuliah

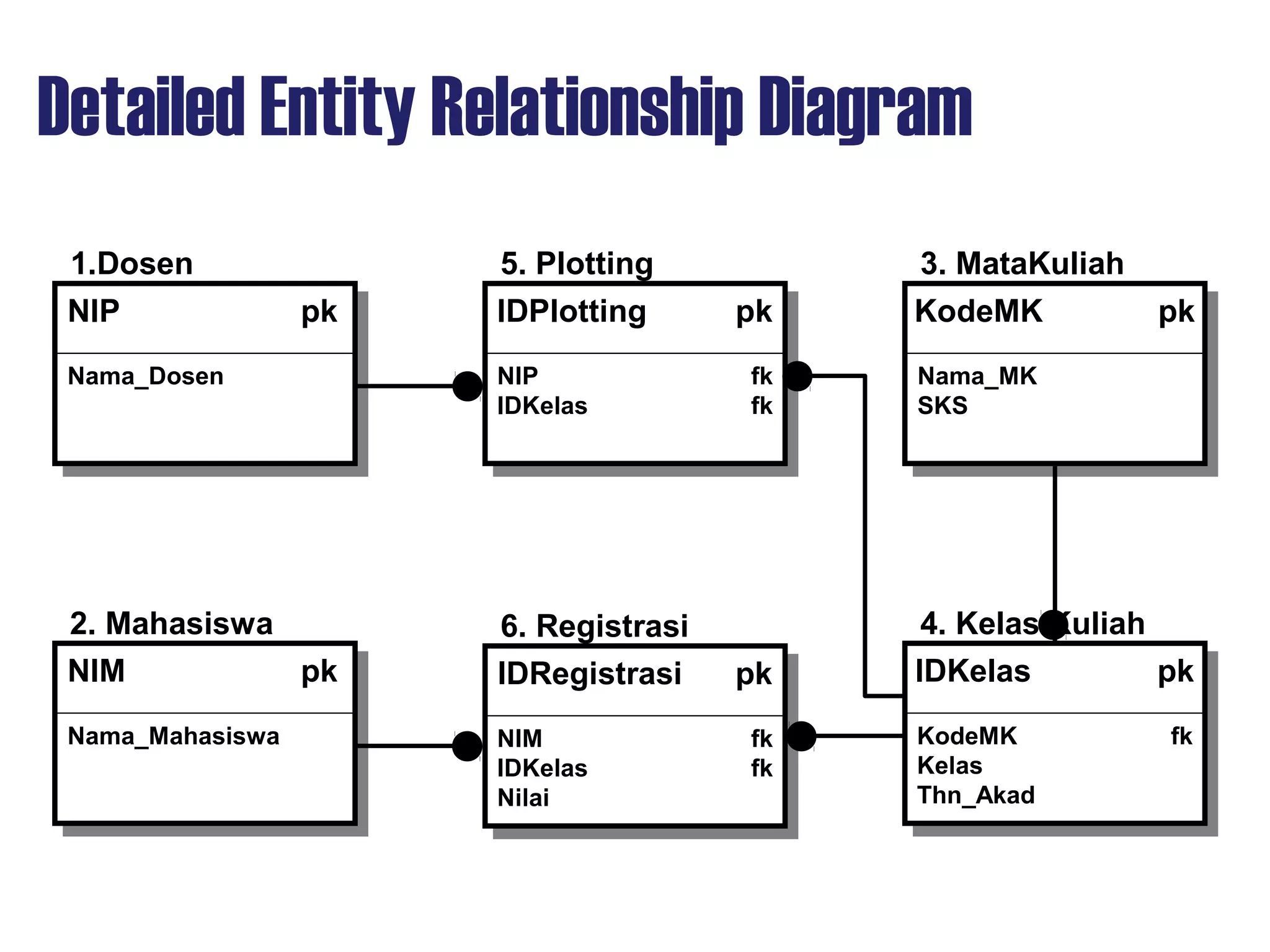

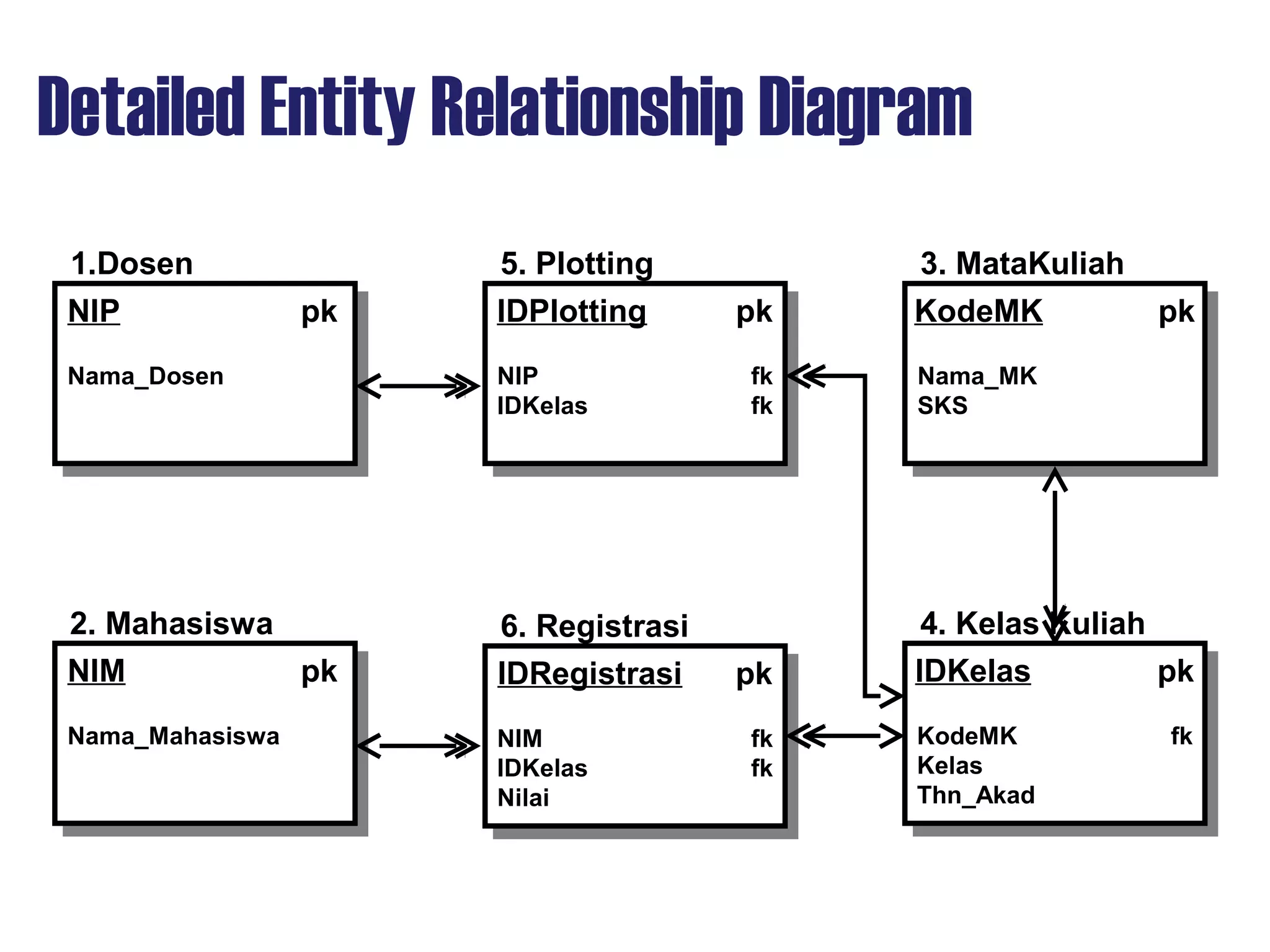

Detailed Entity Relationship Diagram
NIP pkNIP pk
Nama_Dosen
1.Dosen
IDPlotting pkIDPlotting pk
NIP fk
IDKelas fk
5. Plotting
NIM pkNIM pk
Nama_Mahasiswa
2. Mahasiswa
IDRegistrasi pkIDRegistrasi pk
NIM fk
IDKelas fk
Nilai
6. Registrasi
KodeMK pkKodeMK pk
Nama_MK
SKS
3. MataKuliah
IDKelas pkIDKelas pk
KodeMK fk
Kelas
Thn_Akad
4. Kelas Kuliah

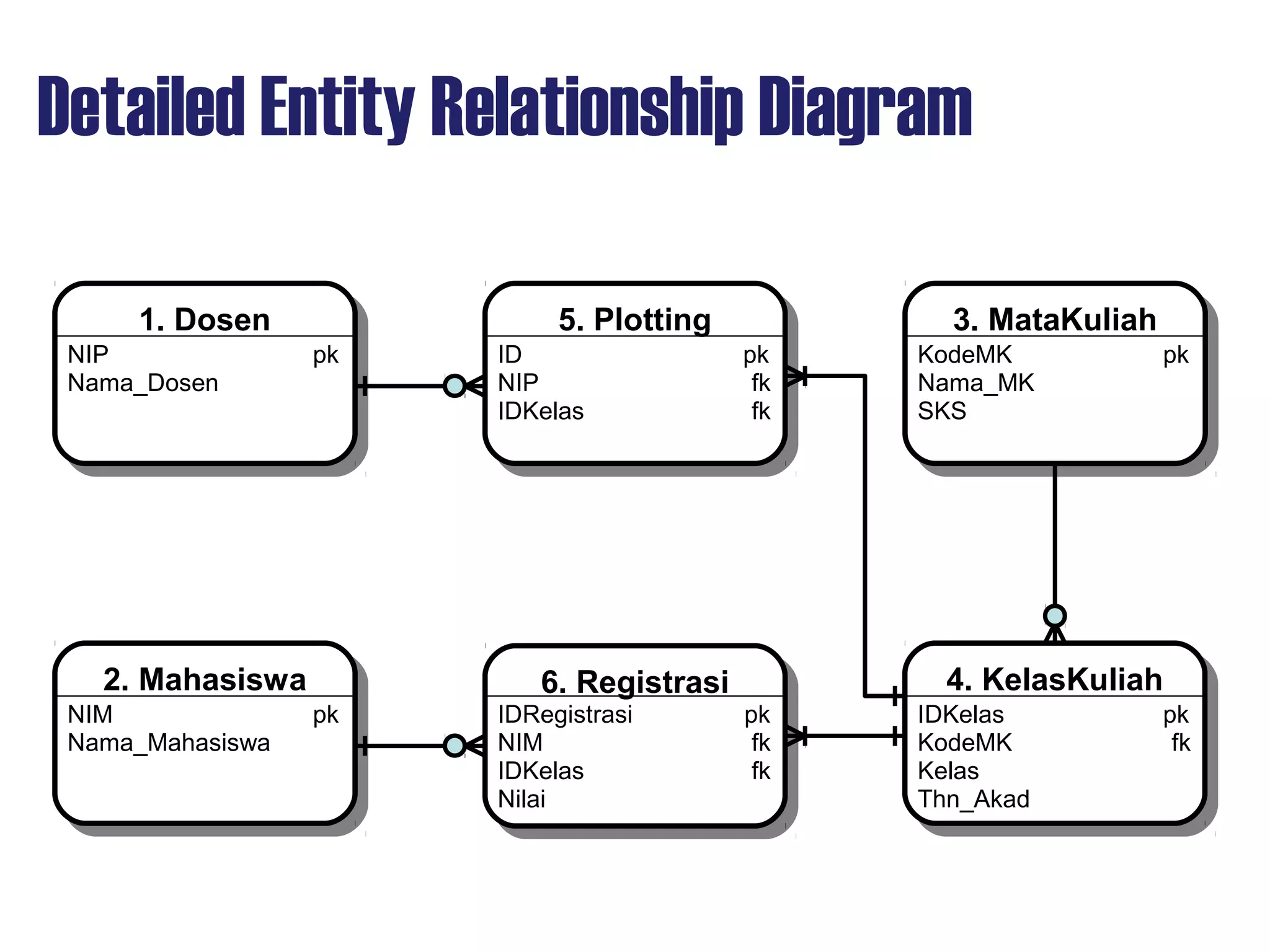

NIP pk ID pk
NIP fk
IDKelas fk
KodeMK pk
NIM pk IDRegistrasi pk
NIM fk
IDKelas fk
IDKelas pk
KodeMK fk

NIP pk
Nama_Dosen
ID pk
NIP fk
IDKelas fk
KodeMK pk
Nama_MK
SKS
NIM pk
Nama_Mahasiswa
IDRegistrasi pk
NIM fk
IDKelas fk
Nilai
IDKelas pk
KodeMK fk
Kelas
Thn_Akad

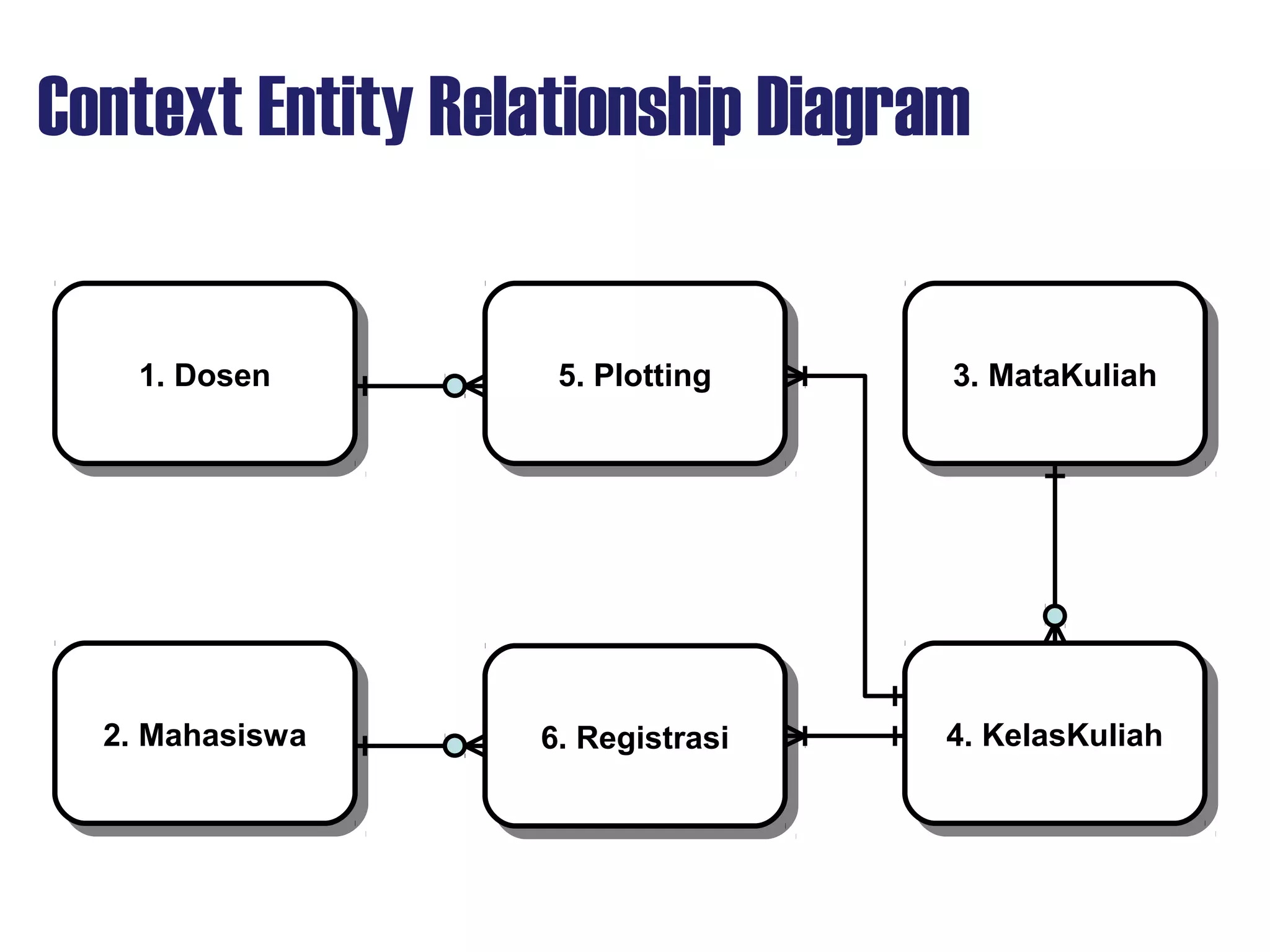

Context Entity Relationship Diagram
mengajar
kuliah
diajar
Diseleng
garakan
diikuti

mengajar
kuliah
diajar
Diseleng
garakan
diikuti
NIP
NIM
IDPlotting
IDRegistrasi
KodeMK
IDKelas
NIP
IDKelas
NIM
IDKelas
KodeMK

mengajar
kuliah
diajar
Diseleng
garakan
diikuti
NIP
NIM
IDPlotting
IDRegistrasi
KodeMK
IDKelas
NIP
IDKelas
NIM
IDKelas
KodeMK
Nama_Dosen
Nilai Kelas
Thn_Akad
SKS
Nama_MK
Nama_Mahasiswa

Aps05 design data_modeling

More Related Content

What's hot

Viewers also liked

Similar to Aps05 design data_modeling

More from Arif Rahman

Aps05 design data_modeling

Editor's Notes
