Dokumen ini membahas modul analisa dan perancangan sistem dengan fokus pada normalisasi model data dalam pengembangan sistem. Terdapat penjelasan mengenai tahapan pengembangan sistem, termasuk perencanaan, analisis, desain, implementasi, dan pemeliharaan, serta teknik normalisasi untuk mengorganisir data. Contoh aplikasi dalam basis data akademik diilustrasikan dengan berbagai bentuk normalisasi, yaitu 1NF, 2NF, dan 3NF.

1. AA
PP
SS
MODUL ANALISA & PERANCANGAN SISTEM
ARIF
RAHMAN
Desain Sistem:
Normalisasi Model Data

2. Metodologi Umum Pengembangan Sistem
System Planning. Pengamatan dan penelitian awal untuk
mengetahui tingkat kepentingan sistem, menentukan
lingkup sistem dan membuat perencanaan pengembangan
System Analysis. Analisis domain sistem untuk
mengidentifikasikan elemen sistem, masalah, kebutuhan,
peluang, tujuan dan arahan.
System Design. Merancang pemodelan sistem dalam
conceptual model dan software engineering.
System Implementation. Menginstalasi perangkat lunak
dan perangkat keras, melatih pengoperasian sistem dan
menerapkan sistem.
System Maintenance. Merawat dan memperbaiki sistem.

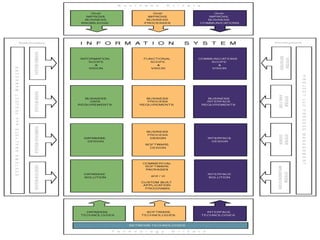

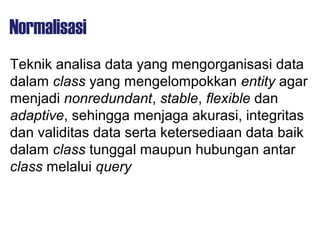

4. Normalisasi
Teknik analisa data yang mengorganisasi data
dalam class yang mengelompokkan entity agar
menjadi nonredundant, stable, flexible dan
adaptive, sehingga menjaga akurasi, integritas
dan validitas data serta ketersediaan data baik
dalam class tunggal maupun hubungan antar
class melalui query

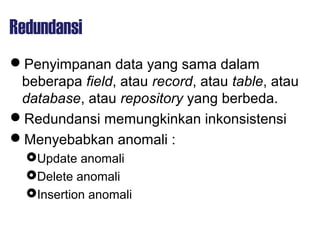

5. Redundansi
Penyimpanan data yang sama dalam
beberapa field, atau record, atau table, atau
database, atau repository yang berbeda.
Redundansi memungkinkan inkonsistensi
Menyebabkan anomali :
Update anomali
Delete anomali
Insertion anomali

6. Macam Normalisasi
First Normal Form (1NF)
Second Normal Form (2NF)
Third Normal Form (3NF)
Normalization

7. First Normal Form (1NF)
First Normal Form (1NF) menangani entity
yang memiliki attribute dengan nilai (value /
content) lebih dari satu yang seharusnya
merujuk pada satu instance

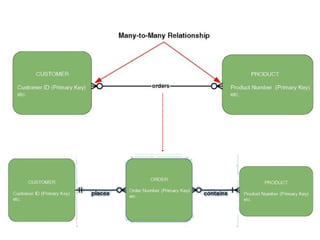

Attribute yang memiliki nilai ganda atau jamak
sebenarnya menunjukkan entity yang berbeda,
sehingga sebaiknya dipisahkan dalam common
(parent) - specific (child) yang dihubungkan one
to many relation

12. Second Normal Form (2NF)
Second Normal Form (2NF) menangani
entity yang memiliki attribute yang
berhubungan erat dengan primary key
Non-key attribute yang berikatan dengan primary
key sebaiknya tidak tersebar di beberapa class
dan seharusnya ditempatkan di class yang
memiliki primary key tersebut

14. Third Normal Form (3NF)
Third Normal Form (3NF) menangani entity
yang memiliki attribute yang nilainya dapat
diperoleh berdasarkan attribute lain
Attribute yang berhubungan dengan attribute lain
dapat dihilangkan atau dipindahkan

16. Contoh Aplikasi :
SistemSistem
Basis DataBasis Data
AkademikAkademik

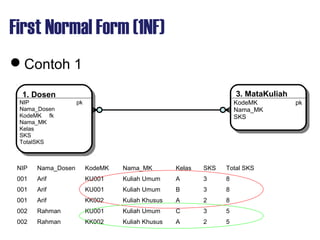

17. First Normal Form (1NF)
Contoh 1
1. Dosen1. Dosen 3. MataKuliah3. MataKuliah
NIP pk
Nama_Dosen
KodeMK fk
Nama_MK
Kelas
SKS
TotalSKS
KodeMK pk
Nama_MK
SKS
NIP Nama_Dosen KodeMK Nama_MK Kelas SKS Total SKS
001 Arif KU001 Kuliah Umum A 3 8
001 Arif KU001 Kuliah Umum B 3 8
001 Arif KK002 Kuliah Khusus A 2 8
002 Rahman KU001 Kuliah Umum C 3 5
002 Rahman KK002 Kuliah Khusus A 2 5

18. First Normal Form (1NF)
...
1. Dosen1. Dosen 3. MataKuliah3. MataKuliah
NIP pk
Nama_Dosen
TotalSKS
KodeMK pk
Nama_MK
SKS
IDPlotting KodeMK Nama_MK Kelas SKS NIP
P0001 KU001 Kuliah Umum A 3 001
P0002 KU001 Kuliah Umum B 3 001
P0003 KK002 Kuliah Khusus A 2 001
P0004 KU001 Kuliah Umum C 3 002
P0005 KK002 Kuliah Khusus A 2 002
5. Plotting5. Plotting
IDPlotting pk
KodeMK fk
Nama_MK
Kelas
SKS
NIP fk

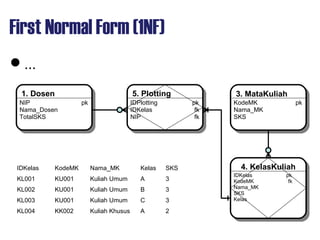

19. First Normal Form (1NF)
...
1. Dosen1. Dosen 3. MataKuliah3. MataKuliah
NIP pk
Nama_Dosen
TotalSKS
KodeMK pk
Nama_MK
SKS
IDKelas KodeMK Nama_MK Kelas SKS
KL001 KU001 Kuliah Umum A 3
KL002 KU001 Kuliah Umum B 3
KL003 KU001 Kuliah Umum C 3
KL004 KK002 Kuliah Khusus A 2
5. Plotting5. Plotting
IDPlotting pk
IDKelas fk
NIP fk
4. KelasKuliah4. KelasKuliah
IDKelas pk
KodeMK fk
Nama_MK
SKS
Kelas

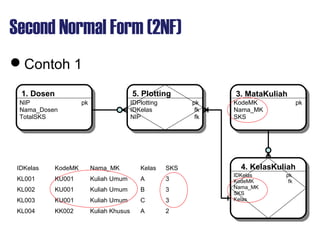

20. Second Normal Form (2NF)
Contoh 1
1. Dosen1. Dosen 3. MataKuliah3. MataKuliah
NIP pk
Nama_Dosen
TotalSKS
KodeMK pk
Nama_MK
SKS
IDKelas KodeMK Nama_MK Kelas SKS
KL001 KU001 Kuliah Umum A 3
KL002 KU001 Kuliah Umum B 3
KL003 KU001 Kuliah Umum C 3
KL004 KK002 Kuliah Khusus A 2
5. Plotting5. Plotting
IDPlotting pk
IDKelas fk
NIP fk
4. KelasKuliah4. KelasKuliah
IDKelas pk
KodeMK fk
Nama_MK
SKS
Kelas

21. Second Normal Form (2NF)
…
1. Dosen1. Dosen 3. MataKuliah3. MataKuliah
NIP pk
Nama_Dosen
TotalSKS
KodeMK pk
Nama_MK
SKS
IDKelas KodeMK Kelas
KL001 KU001 A
KL002 KU001 B
KL003 KU001 C
KL004 KK002 A
5. Plotting5. Plotting
IDPlotting pk
IDKelas fk
NIP fk
4. KelasKuliah4. KelasKuliah
IDKelas pk
KodeMK fk
Kelas

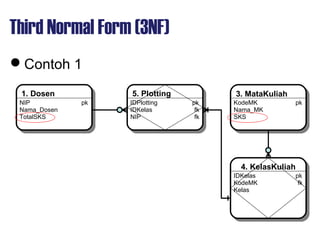

22. Third Normal Form (3NF)
Contoh 1
1. Dosen1. Dosen 3. MataKuliah3. MataKuliah
NIP pk
Nama_Dosen
TotalSKS
KodeMK pk
Nama_MK
SKS
5. Plotting5. Plotting
IDPlotting pk
IDKelas fk
NIP fk
4. KelasKuliah4. KelasKuliah
IDKelas pk
KodeMK fk
Kelas

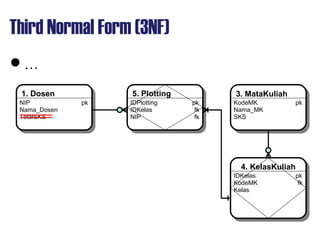

23. Third Normal Form (3NF)
…
1. Dosen1. Dosen 3. MataKuliah3. MataKuliah
NIP pk
Nama_Dosen
TotalSKS
KodeMK pk
Nama_MK
SKS
5. Plotting5. Plotting
IDPlotting pk
IDKelas fk
NIP fk
4. KelasKuliah4. KelasKuliah
IDKelas pk
KodeMK fk
Kelas

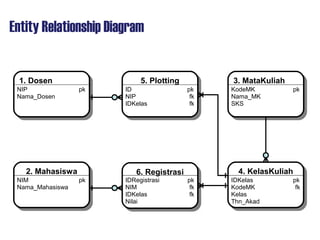

24. Entity Relationship Diagram
1. Dosen1. Dosen 5. Plotting5. Plotting
2. Mahasiswa2. Mahasiswa 6. Registrasi6. Registrasi
3. MataKuliah3. MataKuliah
4. KelasKuliah4. KelasKuliah
NIP pk
Nama_Dosen
ID pk
NIP fk
IDKelas fk
KodeMK pk
Nama_MK
SKS
NIM pk
Nama_Mahasiswa
IDRegistrasi pk
NIM fk
IDKelas fk
Nilai
IDKelas pk
KodeMK fk
Kelas
Thn_Akad

25. ANY QUESTION ?
