06 Model Data
Dokumen tersebut membahas konsep-konsep dasar dalam pemodelan data, termasuk definisi entitas, atribut, kelas, relasi, dan kunci. Ia juga menjelaskan pendekatan sistem dalam pemodelan data seperti IDEF1 dan IDEF1X serta teknik normalisasi data untuk meningkatkan kualitas skema basis data.
06 Model Data
- 1.

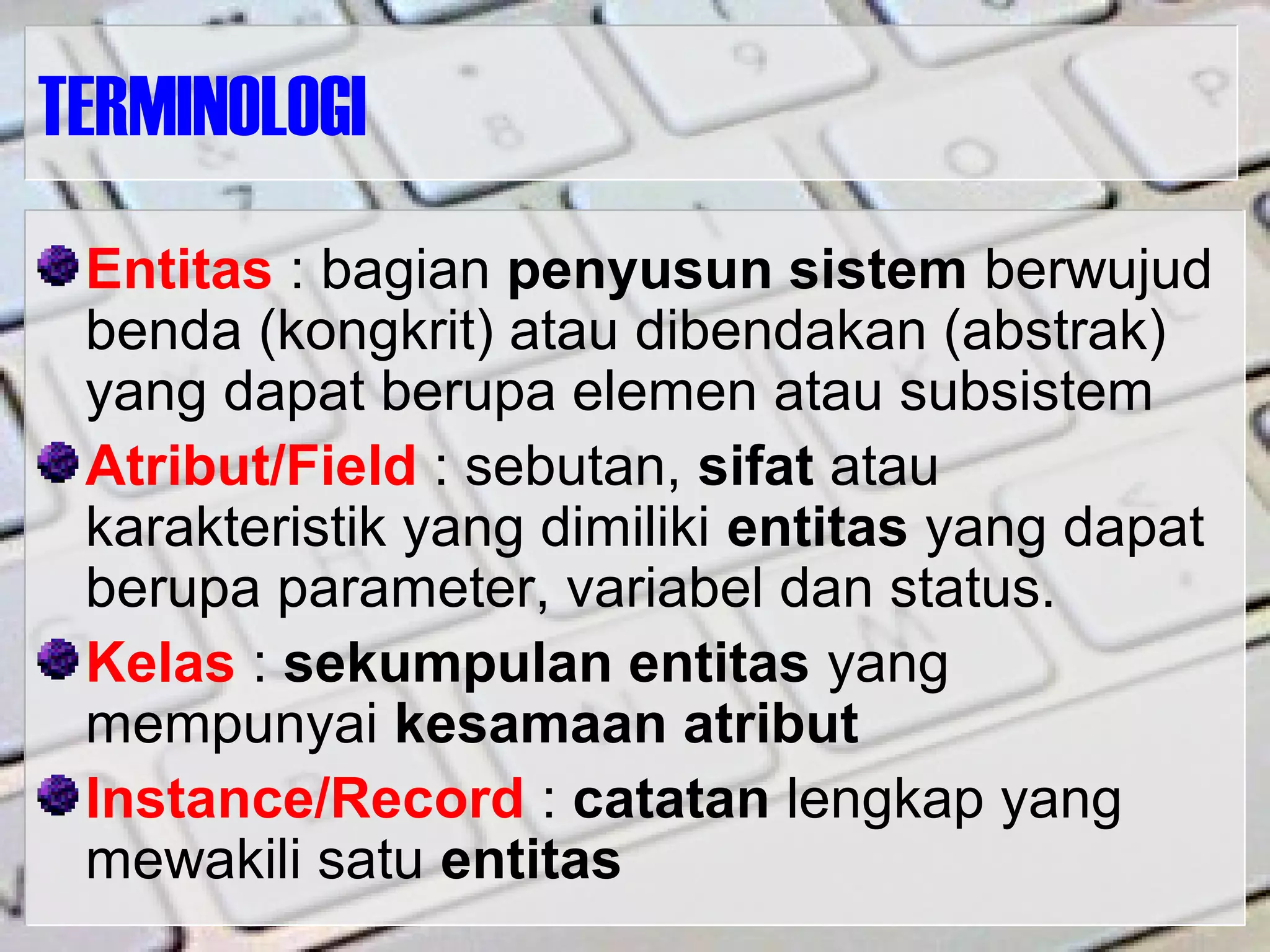

- 2. TERMINOLOGI Entitas : bagianpenyusun sistem berwujud benda (kongkrit) atau dibendakan (abstrak) yang dapat berupa elemen atau subsistem Atribut/Field : sebutan, sifat atau karakteristik yang dimiliki entitas yang dapat berupa parameter, variabel dan status. Kelas : sekumpulan entitas yang mempunyai kesamaan atribut Instance/Record : catatan lengkap yang mewakili satu entitas

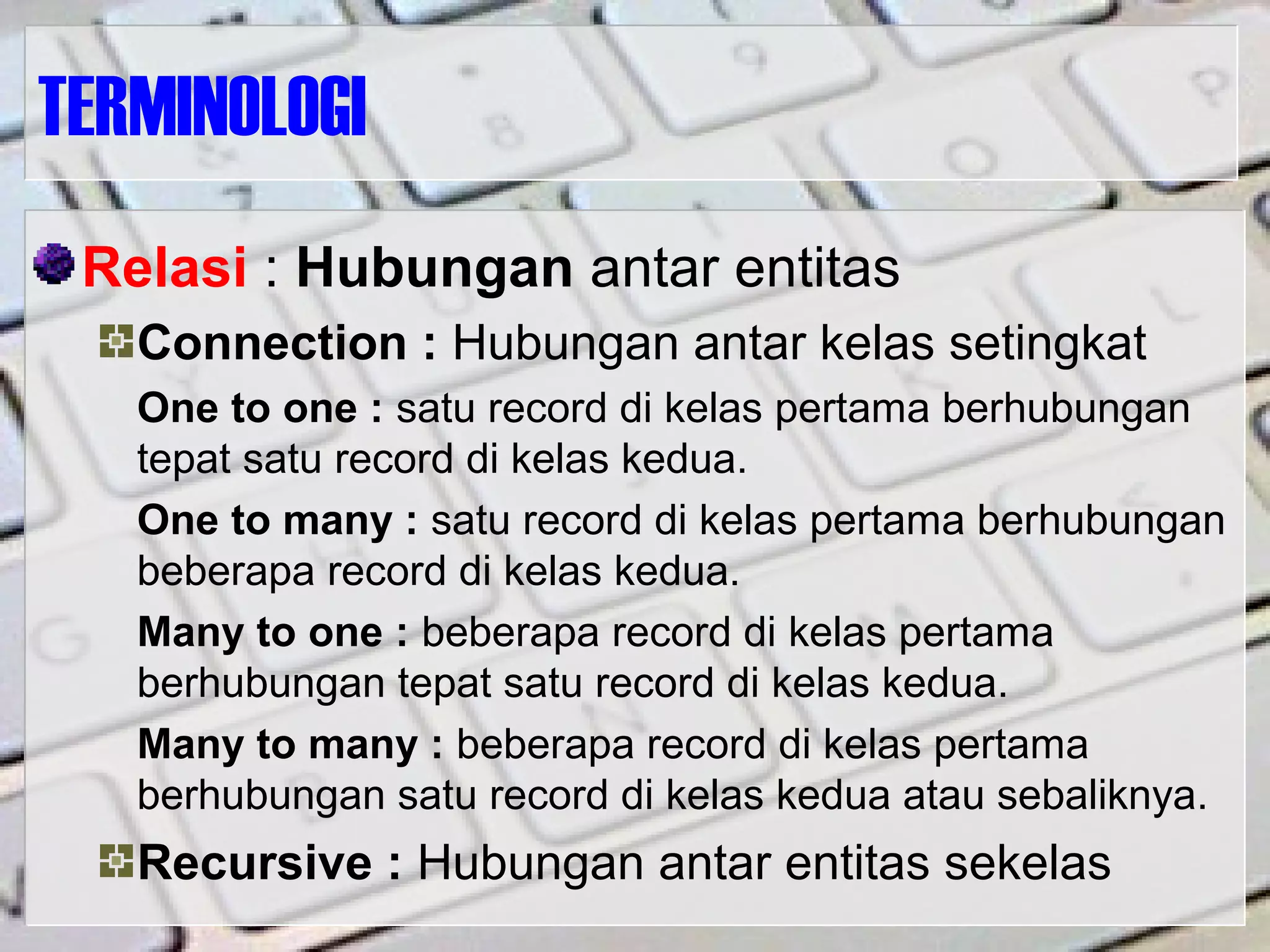

- 3. TERMINOLOGI Relasi : Hubunganantar entitas Connection : Hubungan antar kelas setingkat One to one : satu record di kelas pertama berhubungan tepat satu record di kelas kedua. One to many : satu record di kelas pertama berhubungan beberapa record di kelas kedua. Many to one : beberapa record di kelas pertama berhubungan tepat satu record di kelas kedua. Many to many : beberapa record di kelas pertama berhubungan satu record di kelas kedua atau sebaliknya. Recursive : Hubungan antar entitas sekelas

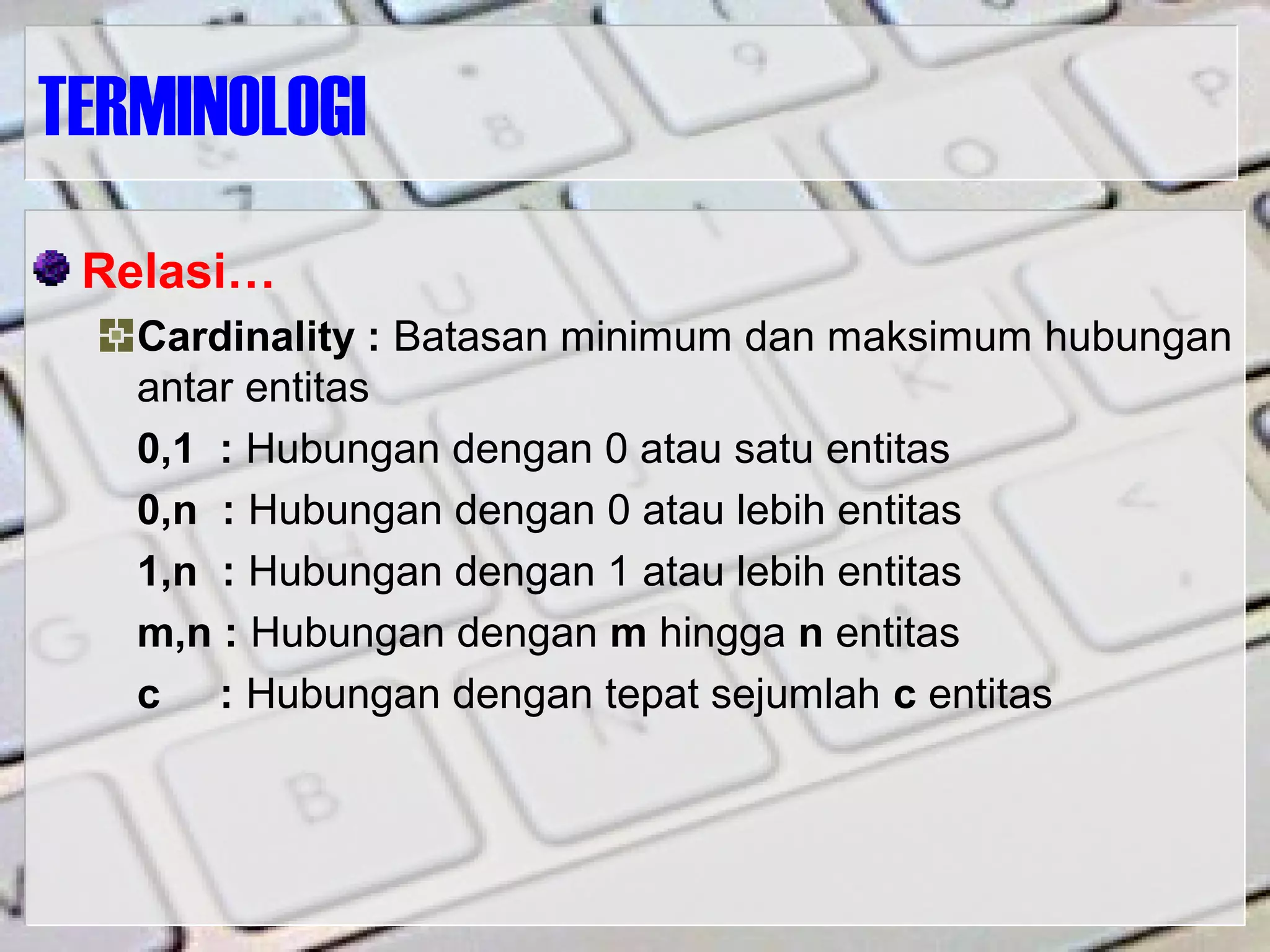

- 4. TERMINOLOGI Relasi… Cardinality : Batasanminimum dan maksimum hubungan antar entitas 0,1 : Hubungan dengan 0 atau satu entitas 0,n : Hubungan dengan 0 atau lebih entitas 1,n : Hubungan dengan 1 atau lebih entitas m,n : Hubungan dengan m hingga n entitas c : Hubungan dengan tepat sejumlah c entitas

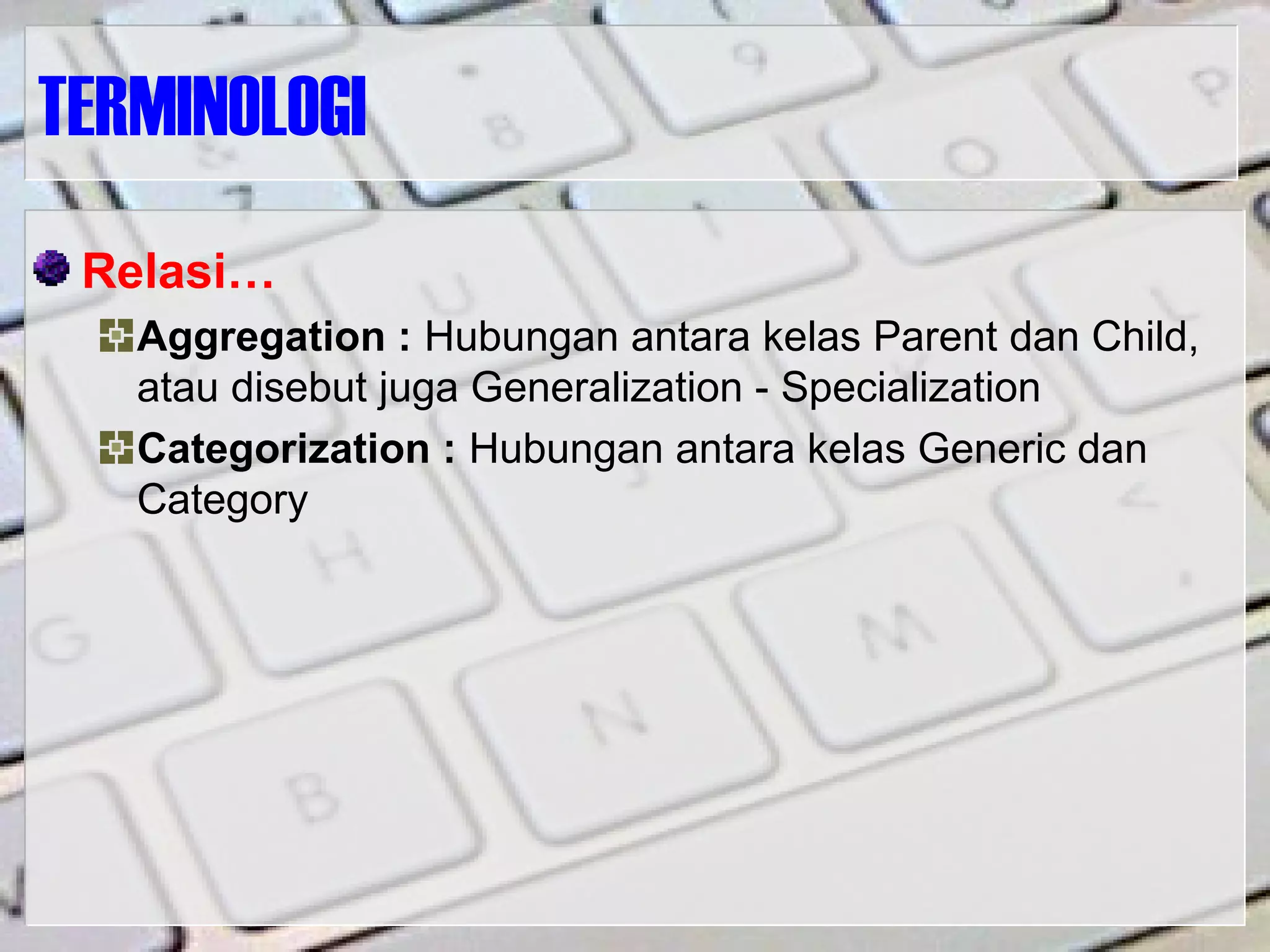

- 5. TERMINOLOGI Relasi… Aggregation : Hubunganantara kelas Parent dan Child, atau disebut juga Generalization - Specialization Categorization : Hubungan antara kelas Generic dan Category

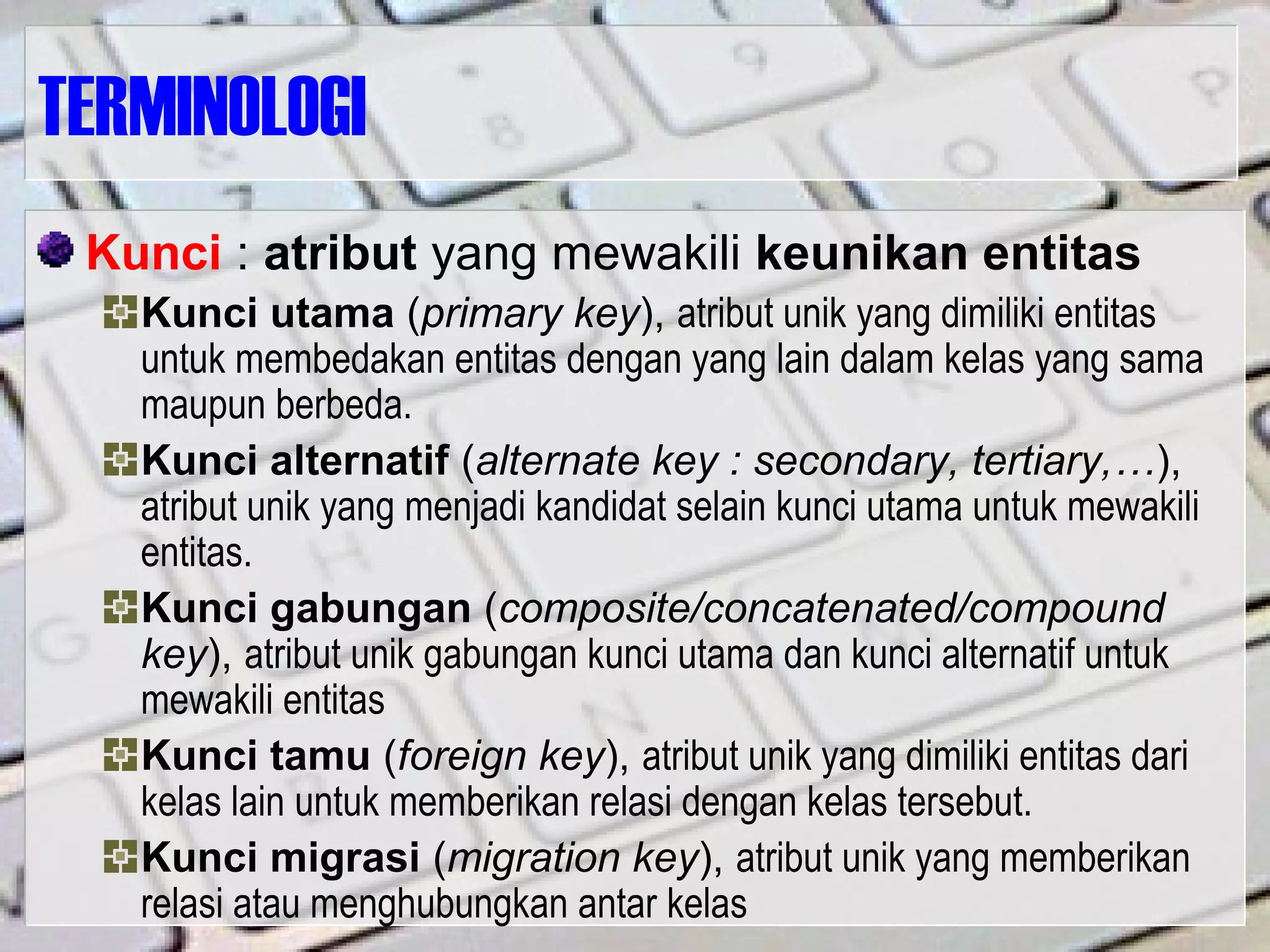

- 6. TERMINOLOGI Kunci : atributyang mewakili keunikan entitas Kunci utama (primary key), atribut unik yang dimiliki entitas untuk membedakan entitas dengan yang lain dalam kelas yang sama maupun berbeda. Kunci alternatif (alternate key : secondary, tertiary,…), atribut unik yang menjadi kandidat selain kunci utama untuk mewakili entitas. Kunci gabungan (composite/concatenated/compound key), atribut unik gabungan kunci utama dan kunci alternatif untuk mewakili entitas Kunci tamu (foreign key), atribut unik yang dimiliki entitas dari kelas lain untuk memberikan relasi dengan kelas tersebut. Kunci migrasi (migration key), atribut unik yang memberikan relasi atau menghubungkan antar kelas

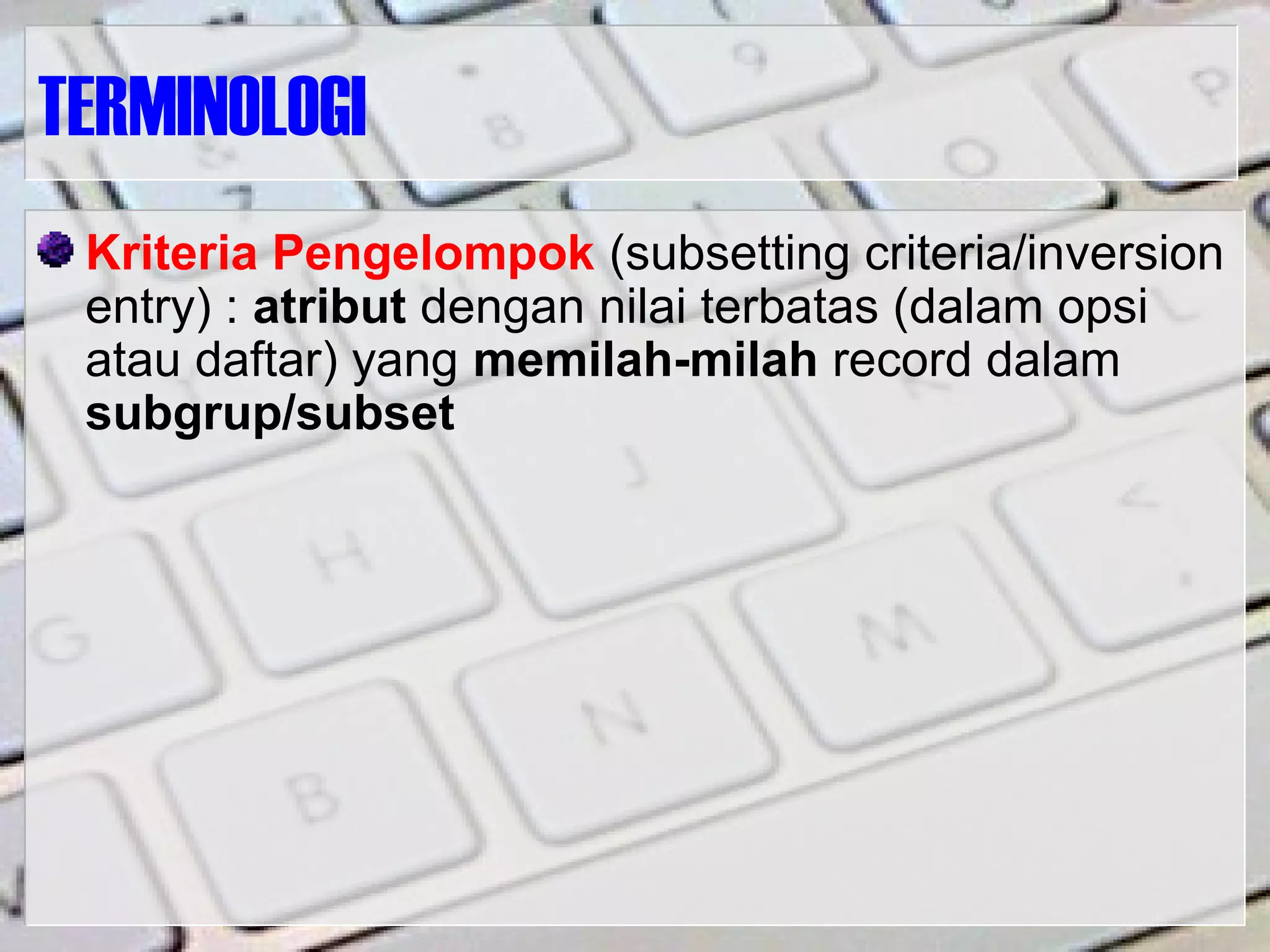

- 7. TERMINOLOGI Kriteria Pengelompok (subsettingcriteria/inversion entry) : atribut dengan nilai terbatas (dalam opsi atau daftar) yang memilah-milah record dalam subgrup/subset

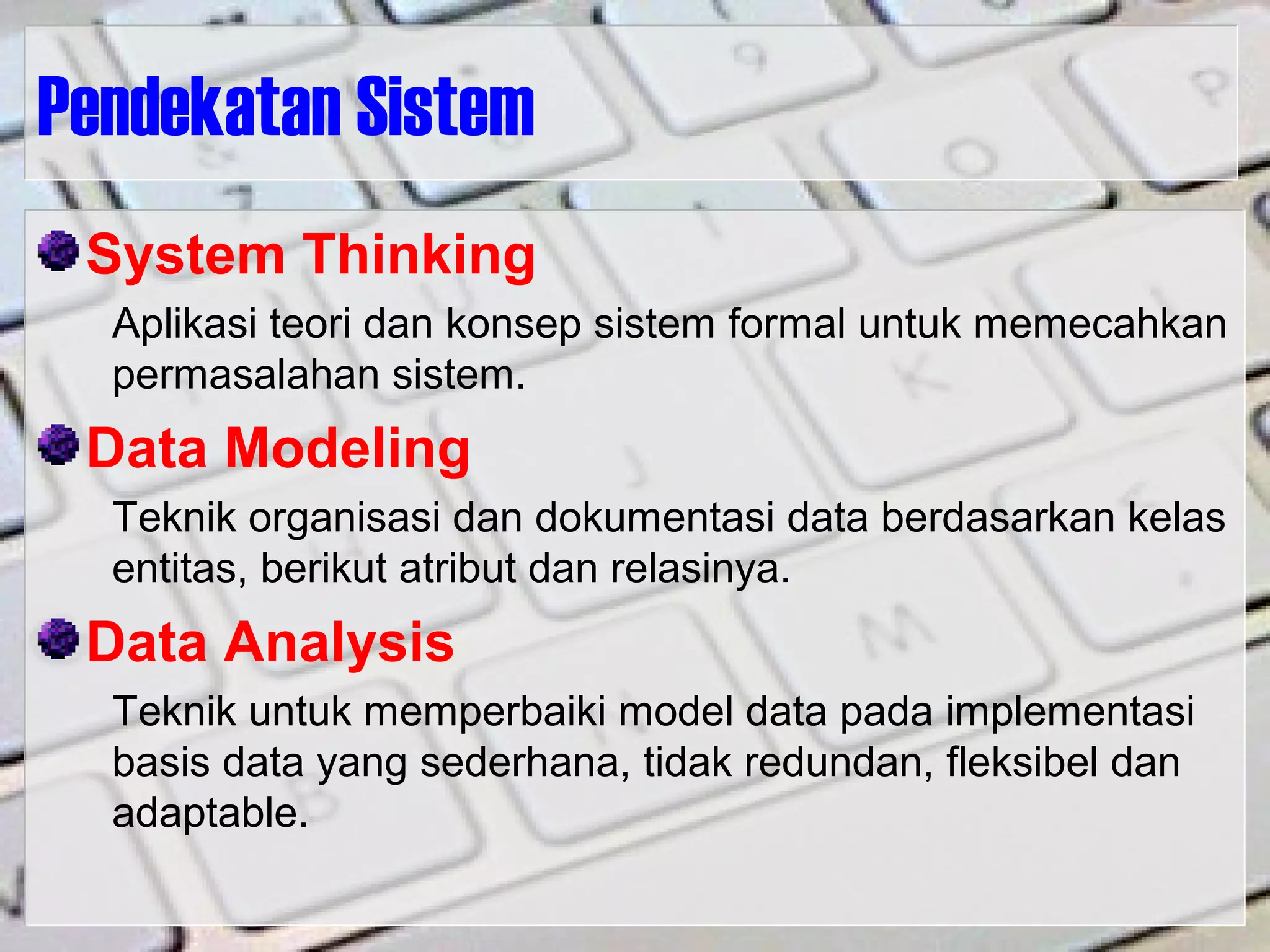

- 8. Pendekatan Sistem System Thinking Aplikasiteori dan konsep sistem formal untuk memecahkan permasalahan sistem. Data Modeling Teknik organisasi dan dokumentasi data berdasarkan kelas entitas, berikut atribut dan relasinya. Data Analysis Teknik untuk memperbaiki model data pada implementasi basis data yang sederhana, tidak redundan, fleksibel dan adaptable.

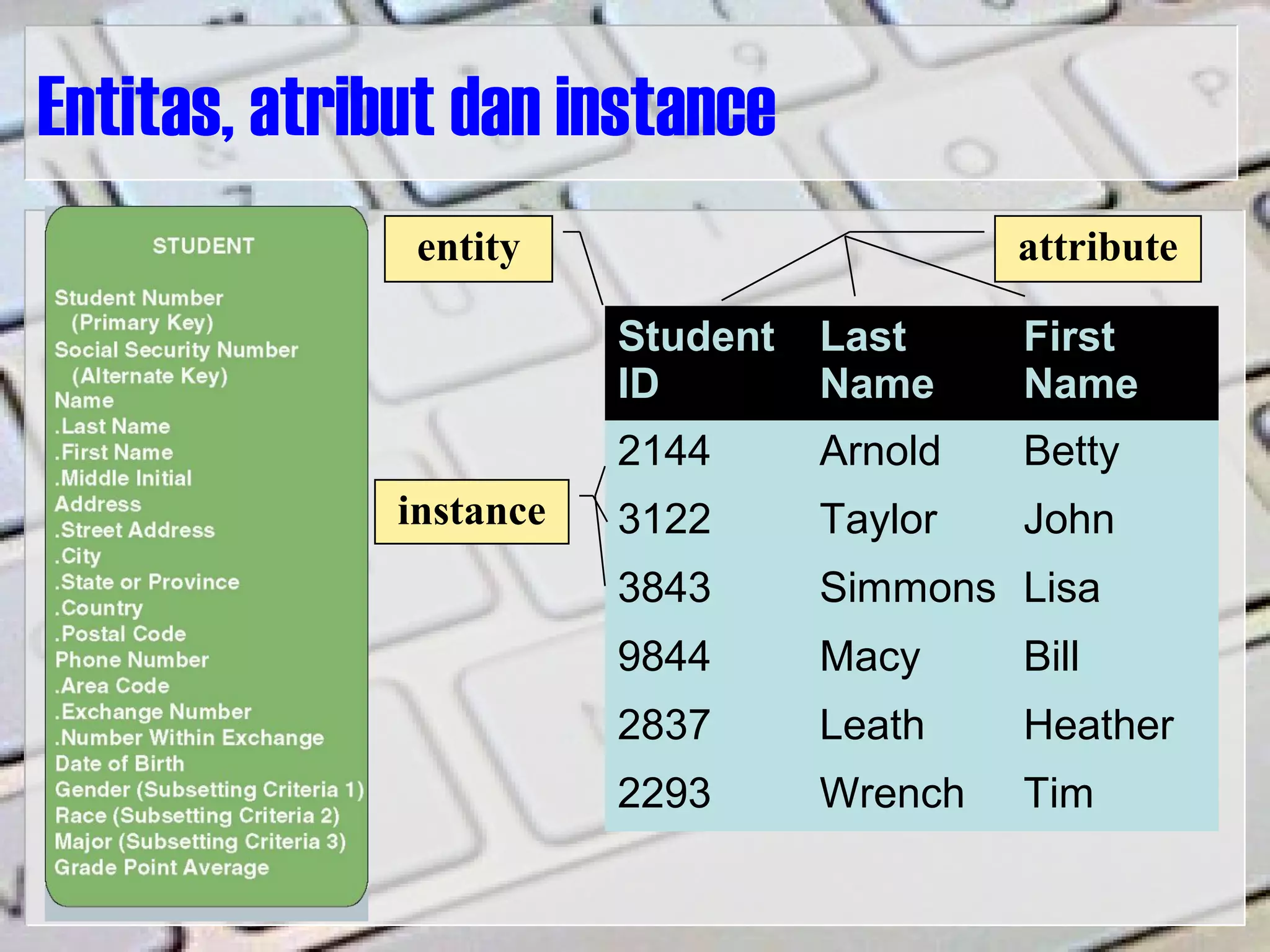

- 9. Entitas, atribut daninstance Student ID Last Name First Name 2144 Arnold Betty 3122 Taylor John 3843 Simmons Lisa 9844 Macy Bill 2837 Leath Heather 2293 Wrench Tim instance entity attribute

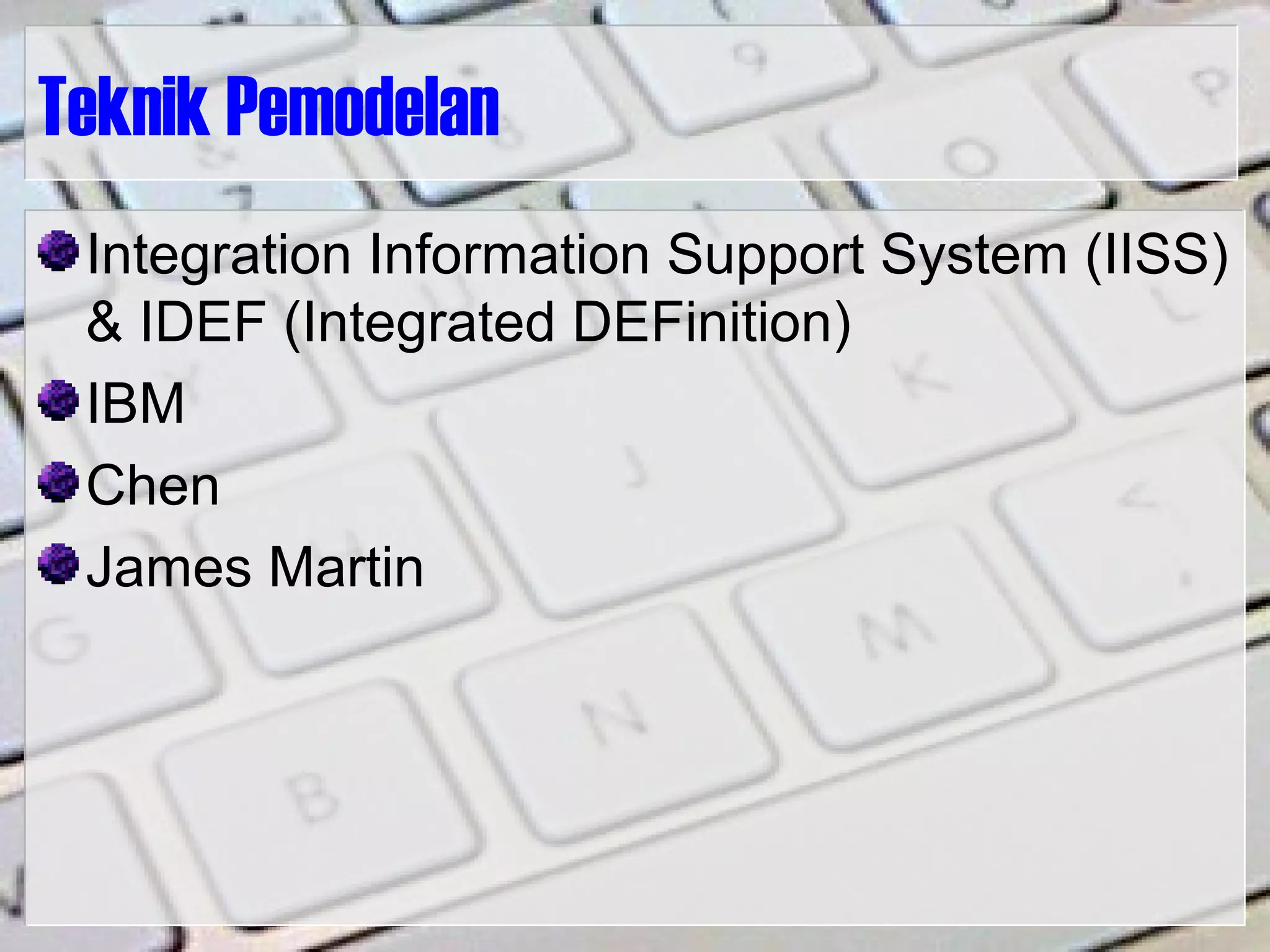

- 10. Teknik Pemodelan Integration InformationSupport System (IISS) & IDEF (Integrated DEFinition) IBM Chen James Martin
- 11. IDEF1 : InformationModel Phase Zero : Penentuan Lingkup dan Konteks Phase One : Penentuan Kelas Entitas (termasuk Kelas Child atau Category) Phase Two : Penentuan Relasi antar Kelas (termasuk connection dan cardinality) Phase Three : Penentuan Kunci tiap Kelas (termasuk migrasi Primary Key – Foreign Key) Phase Four : Penentuan Atribut lengkap dari setiap Kelas (termasuk kriteria pengelompok)

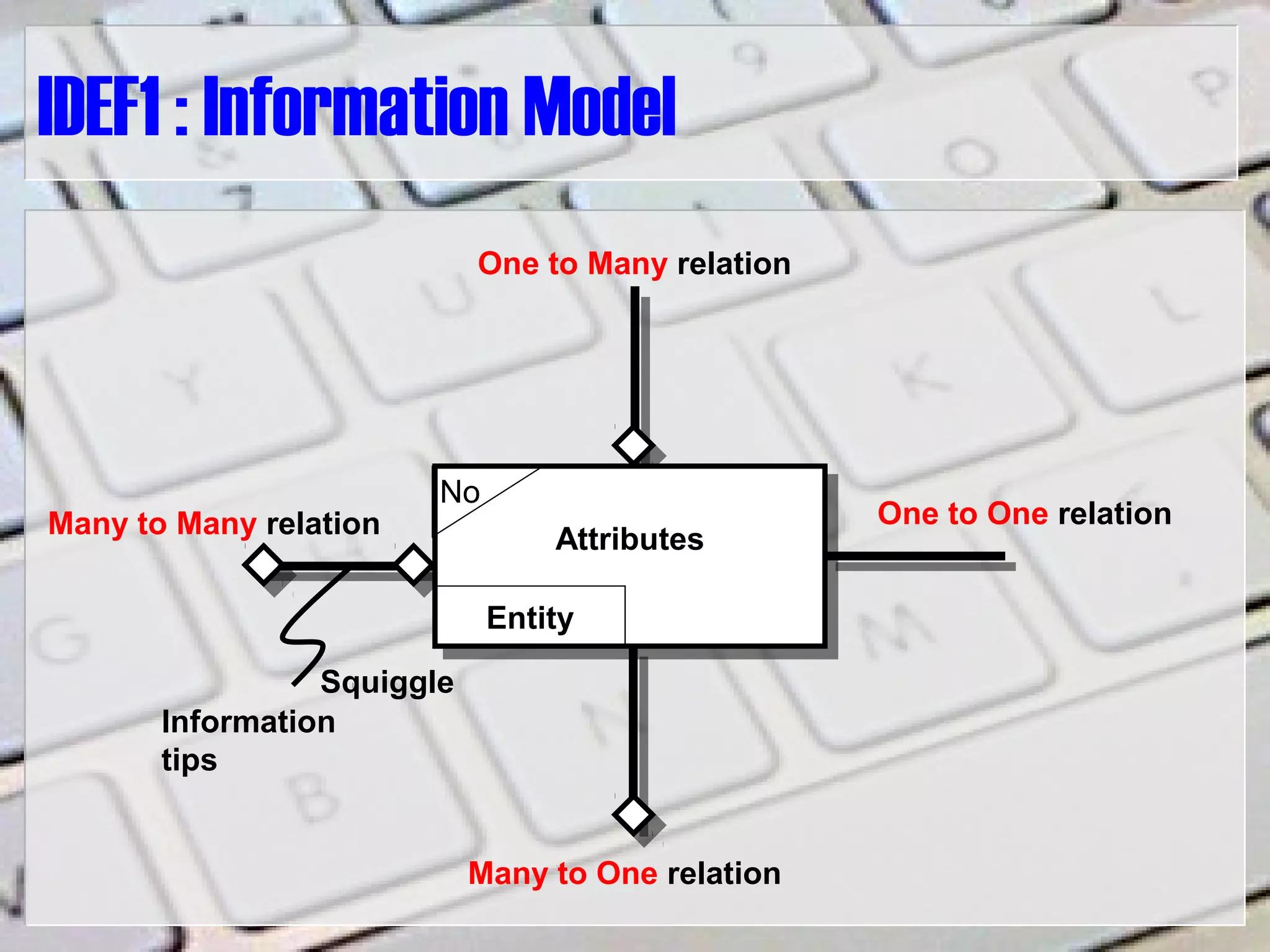

- 12. IDEF1 : InformationModel One to Many relation Many to Many relation One to One relation Many to One relation Squiggle Information tips AttributesAttributes Entity No

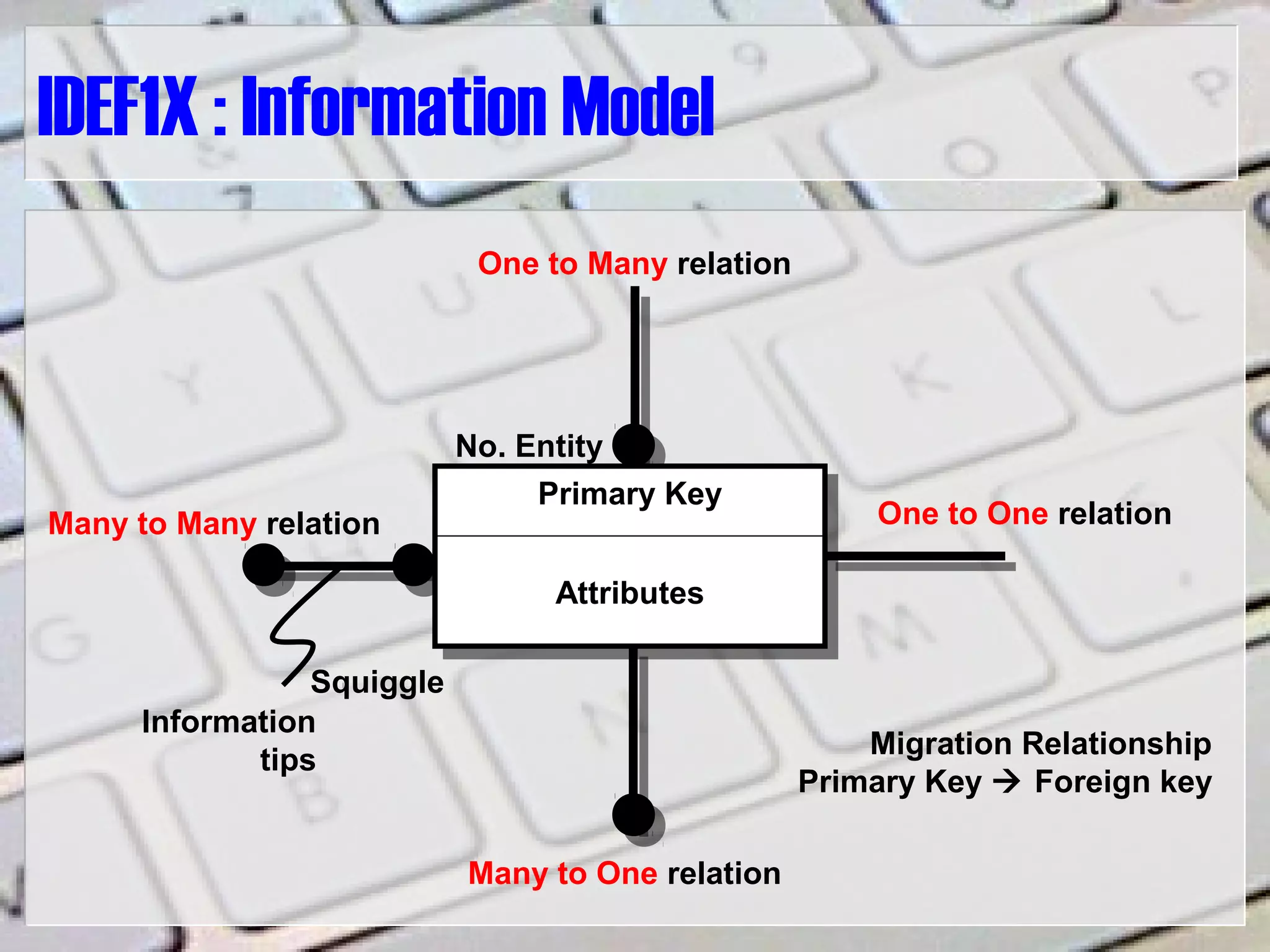

- 13. IDEF1X : InformationModel One to Many relation Many to Many relation One to One relation Many to One relation Squiggle Information tips Primary KeyPrimary Key Attributes No. Entity Migration Relationship Primary Key Foreign key

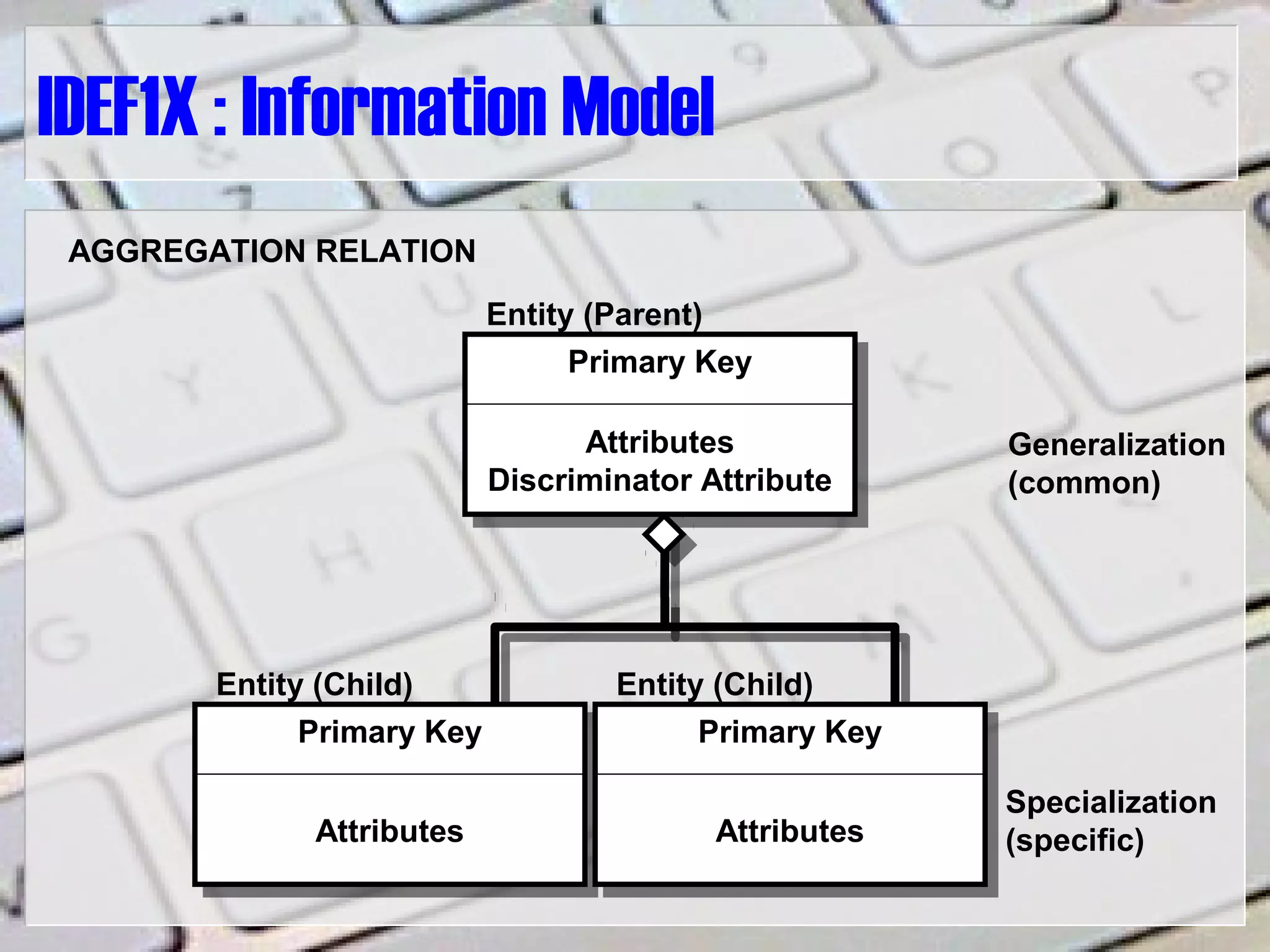

- 14. IDEF1X : InformationModel Primary KeyPrimary Key Attributes Discriminator Attribute Entity (Parent) Primary KeyPrimary Key Attributes Entity (Child) Primary KeyPrimary Key Attributes Entity (Child) AGGREGATION RELATION Generalization (common) Specialization (specific)

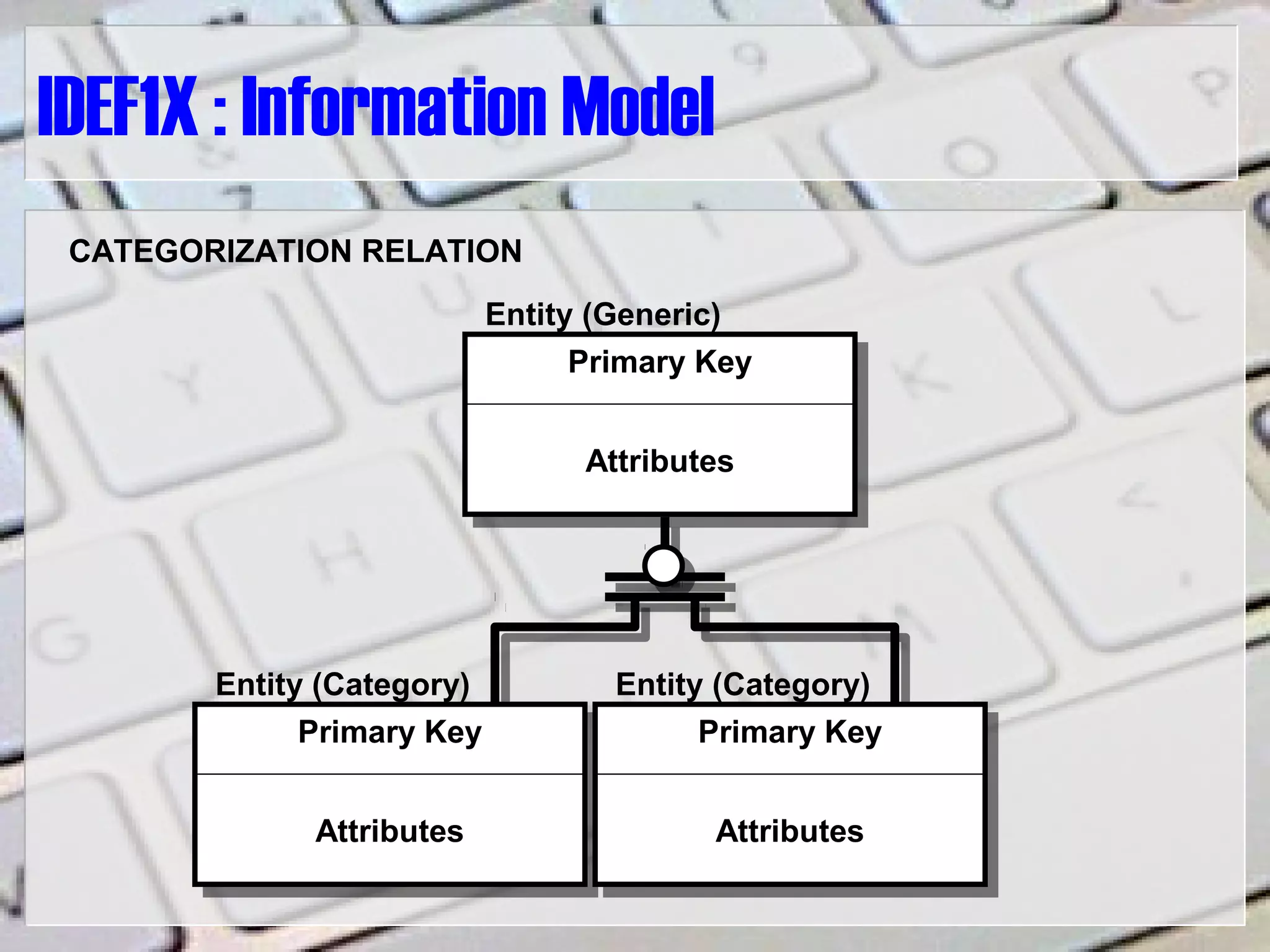

- 15. IDEF1X : InformationModel Primary KeyPrimary Key Attributes Entity (Generic) Primary KeyPrimary Key Attributes Entity (Category) Primary KeyPrimary Key Attributes Entity (Category) CATEGORIZATION RELATION

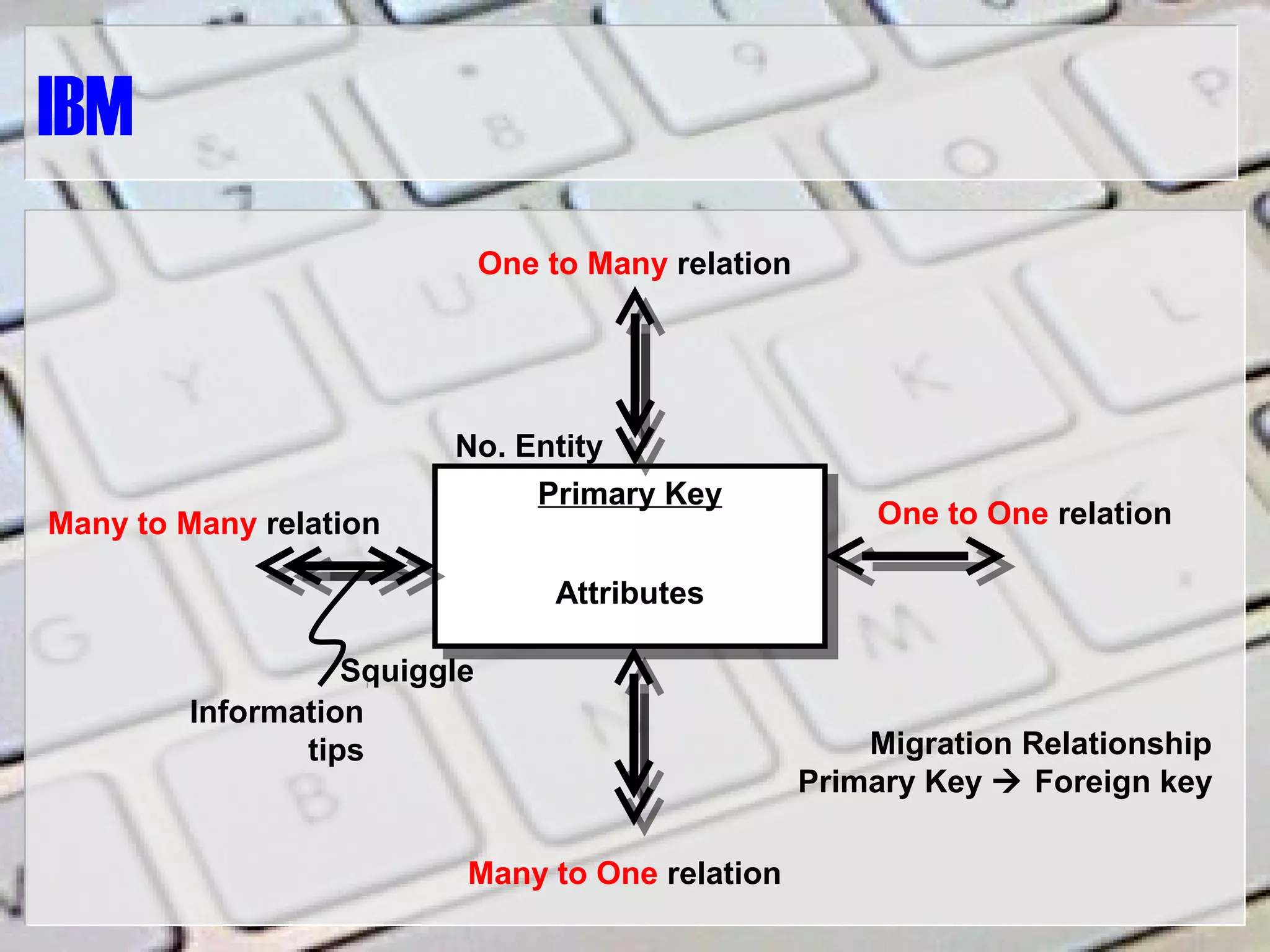

- 16. IBM One to Manyrelation Many to Many relation One to One relation Many to One relation Squiggle Information tips Primary KeyPrimary Key Attributes No. Entity Migration Relationship Primary Key Foreign key

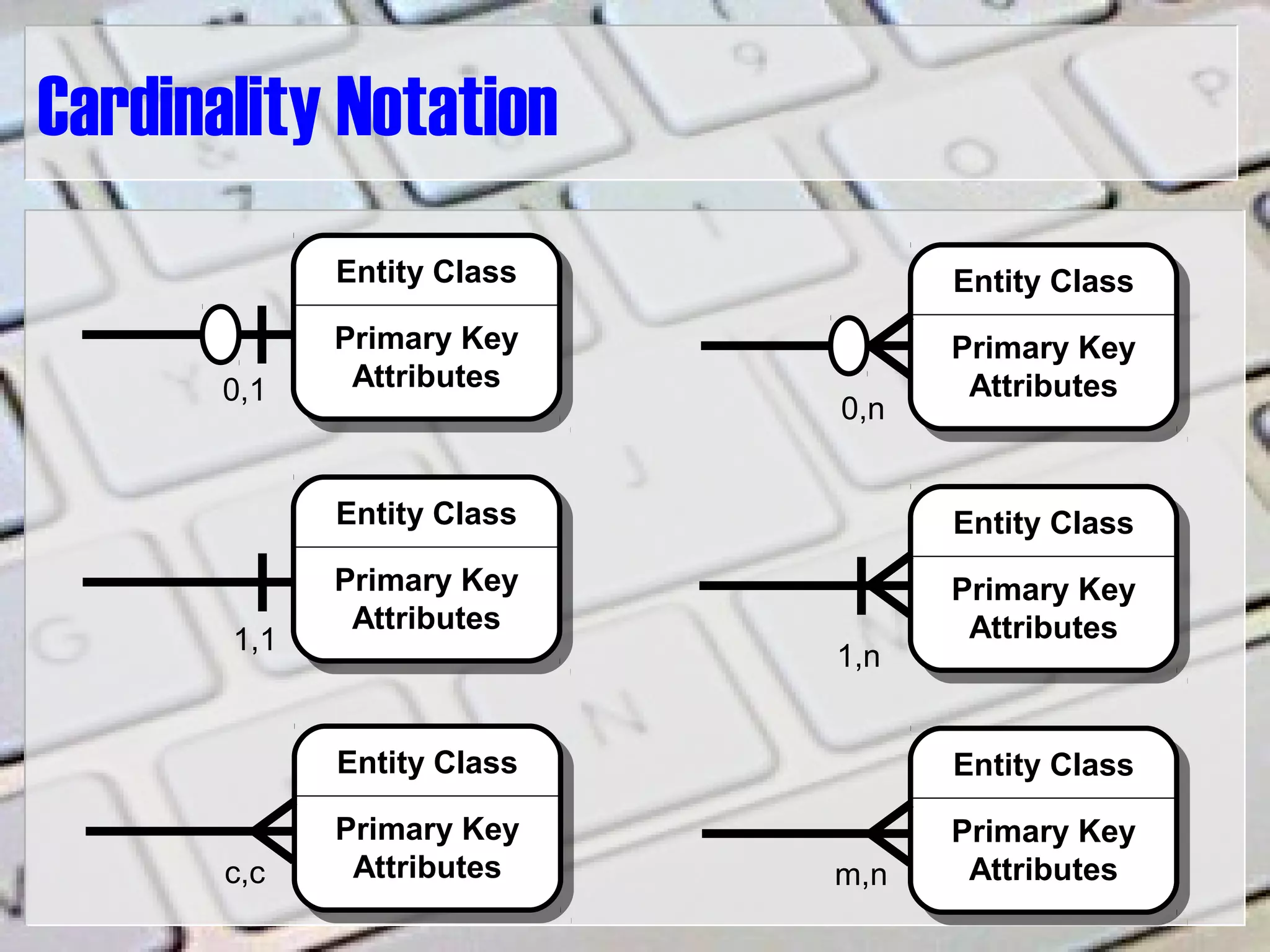

- 17. Cardinality Notation Entity ClassEntityClass Primary Key Attributes Entity ClassEntity Class Primary Key Attributes Entity ClassEntity Class Primary Key Attributes Entity ClassEntity Class Primary Key Attributes Entity ClassEntity Class Primary Key Attributes 0,1 1,1 0,n Entity ClassEntity Class Primary Key Attributesc,c 1,n m,n

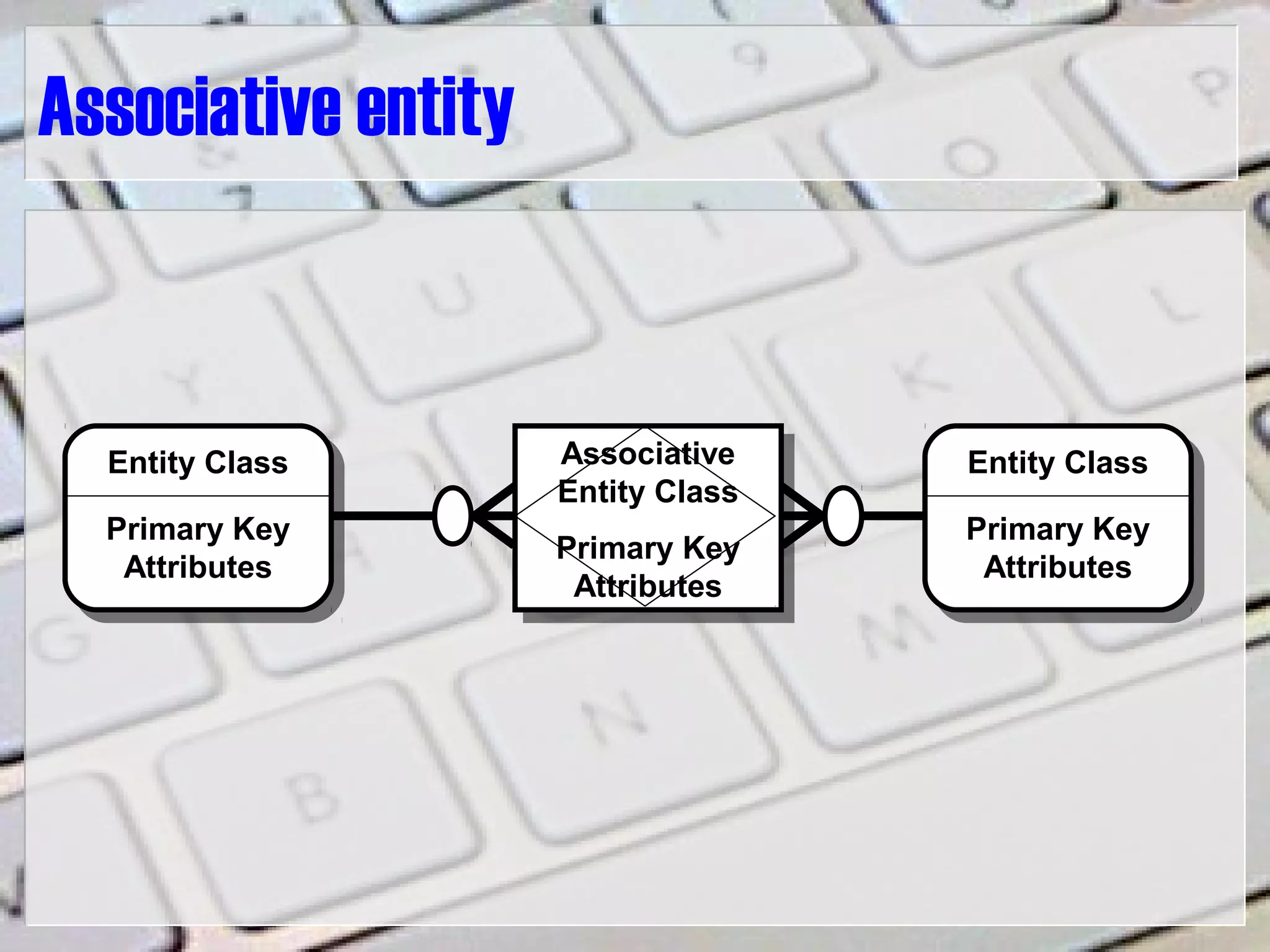

- 18. Associative entity Entity ClassEntityClass Primary Key Attributes Entity ClassEntity Class Primary Key Attributes Associative Entity Class Associative Entity Class Primary Key Attributes

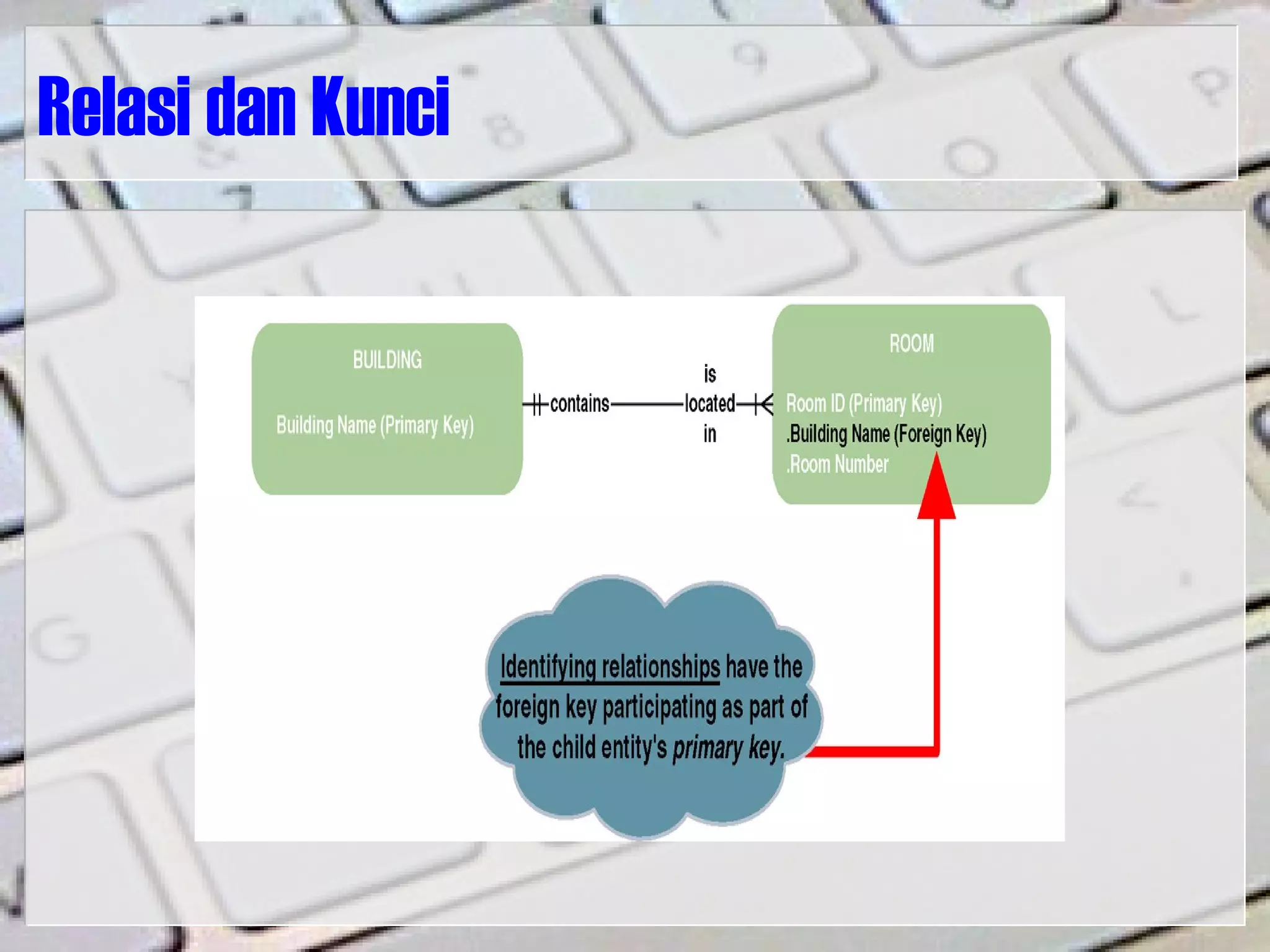

- 19.

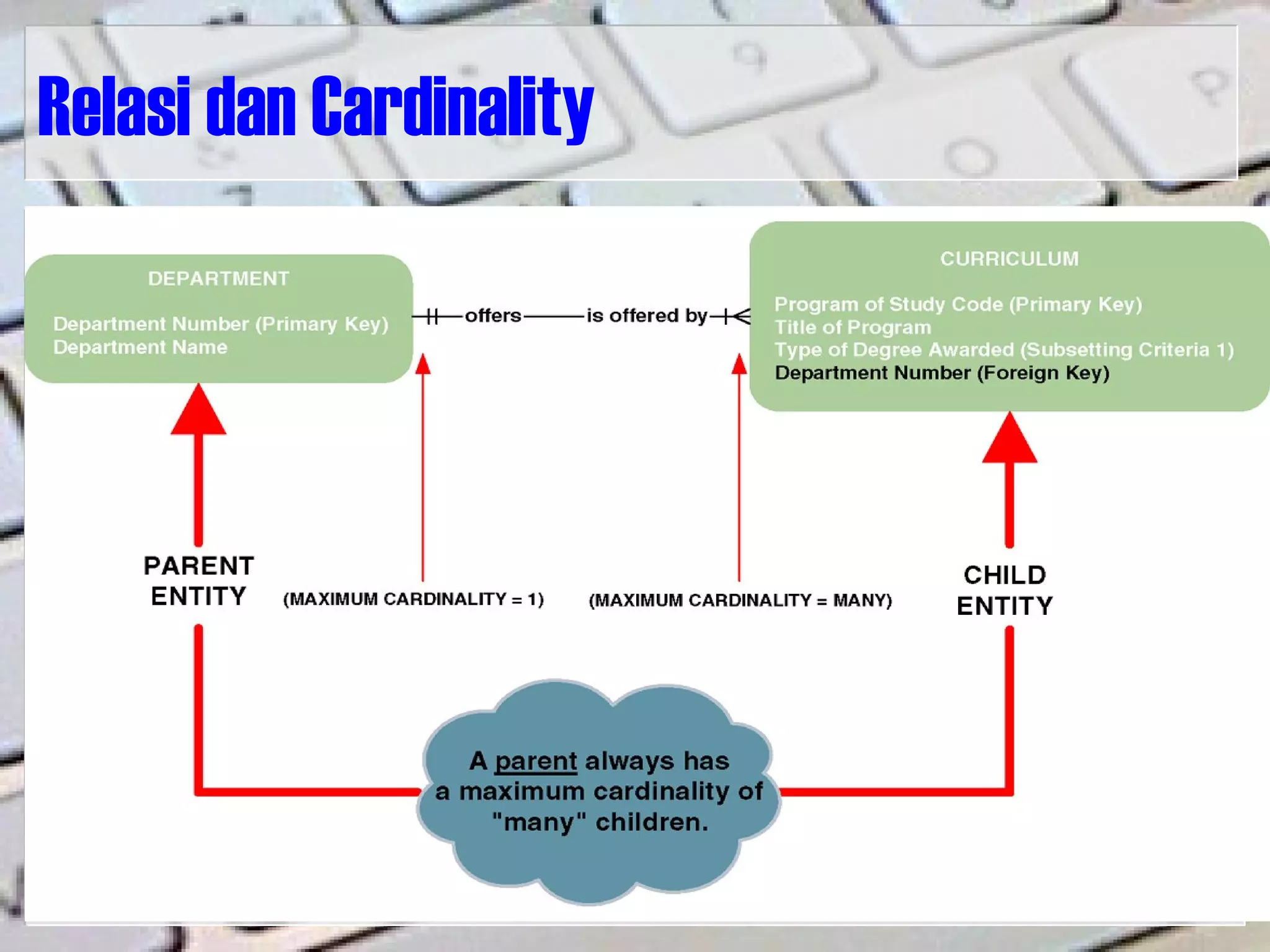

- 20.

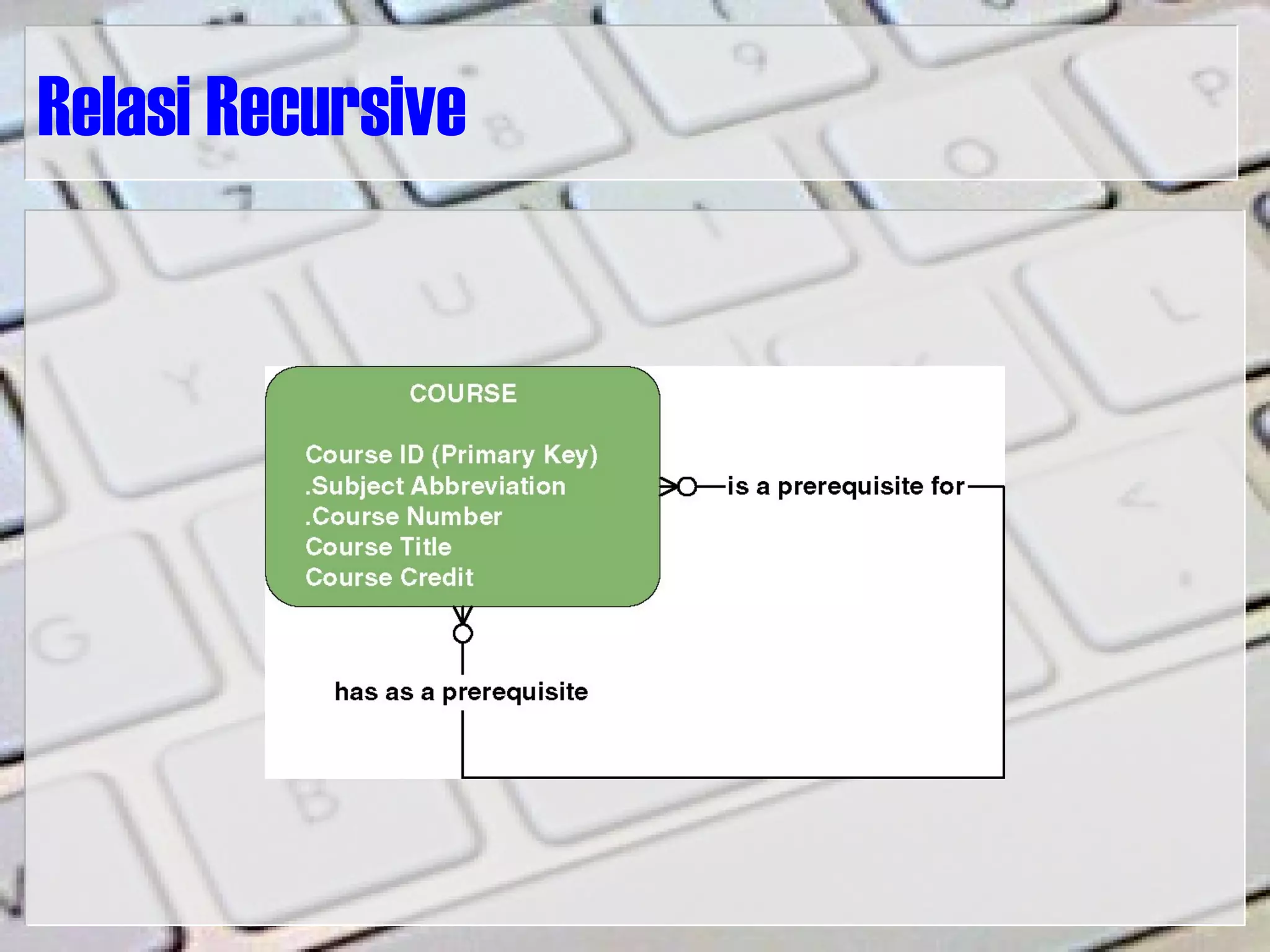

- 21.

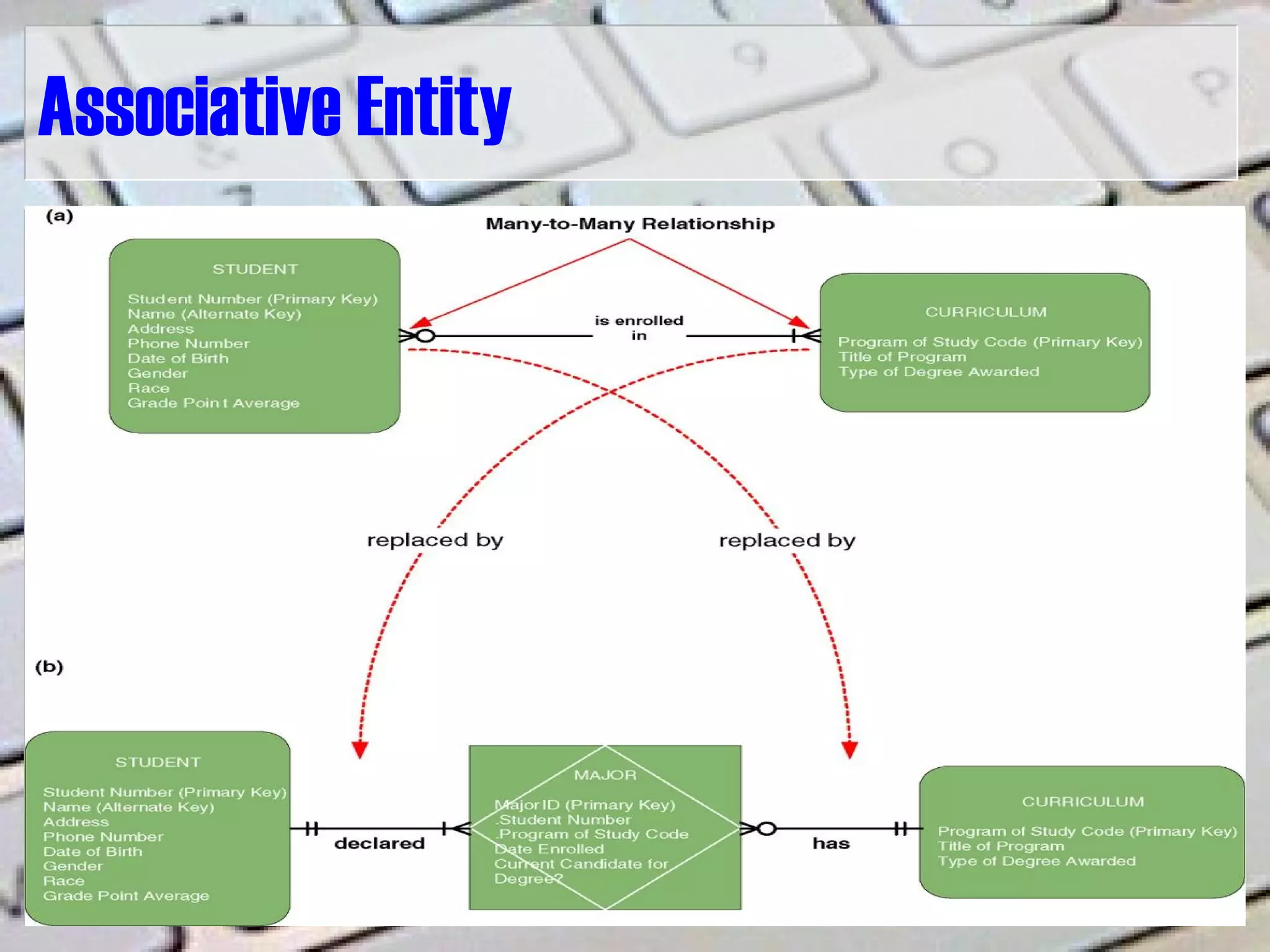

- 22.

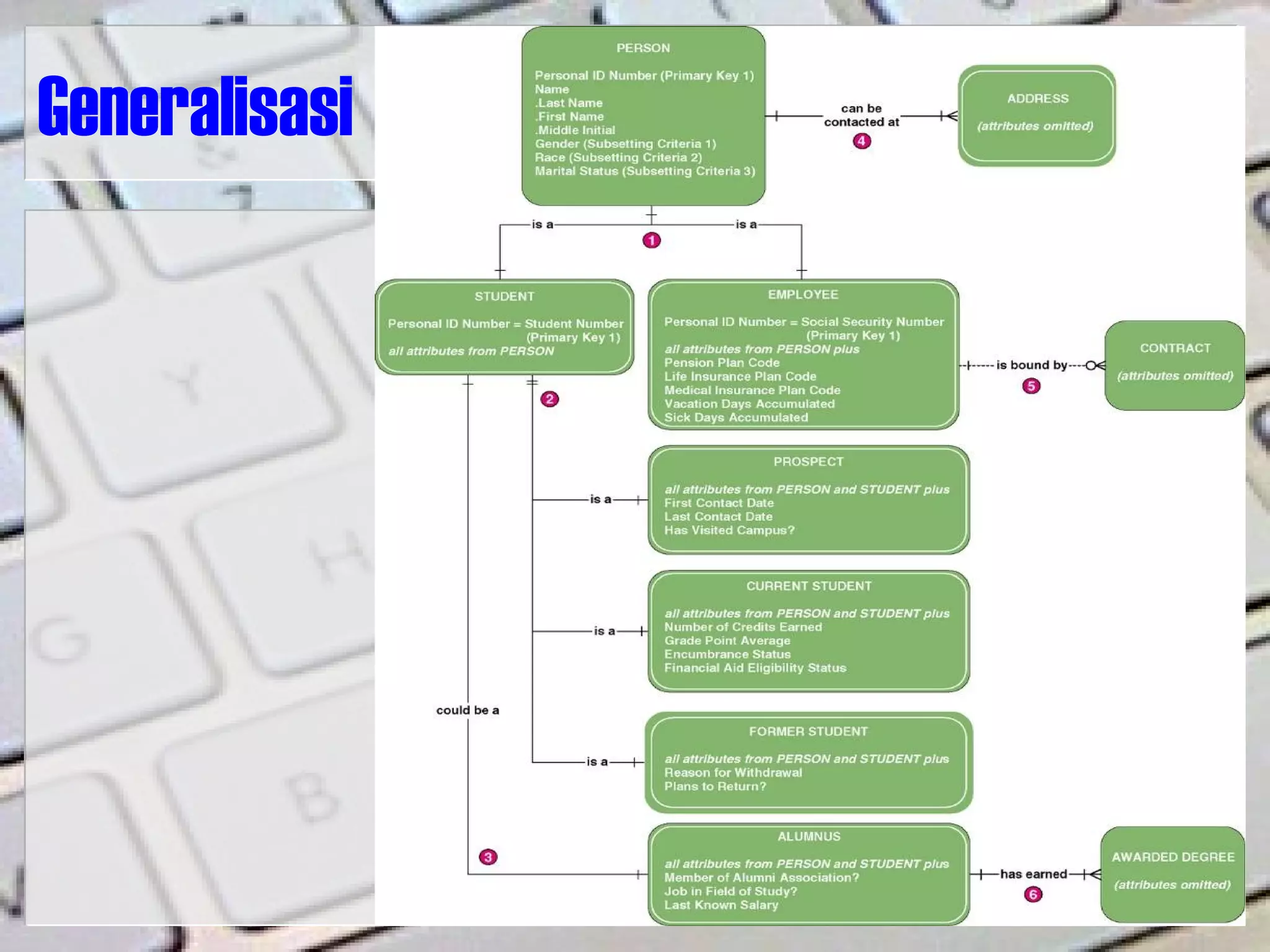

- 23.

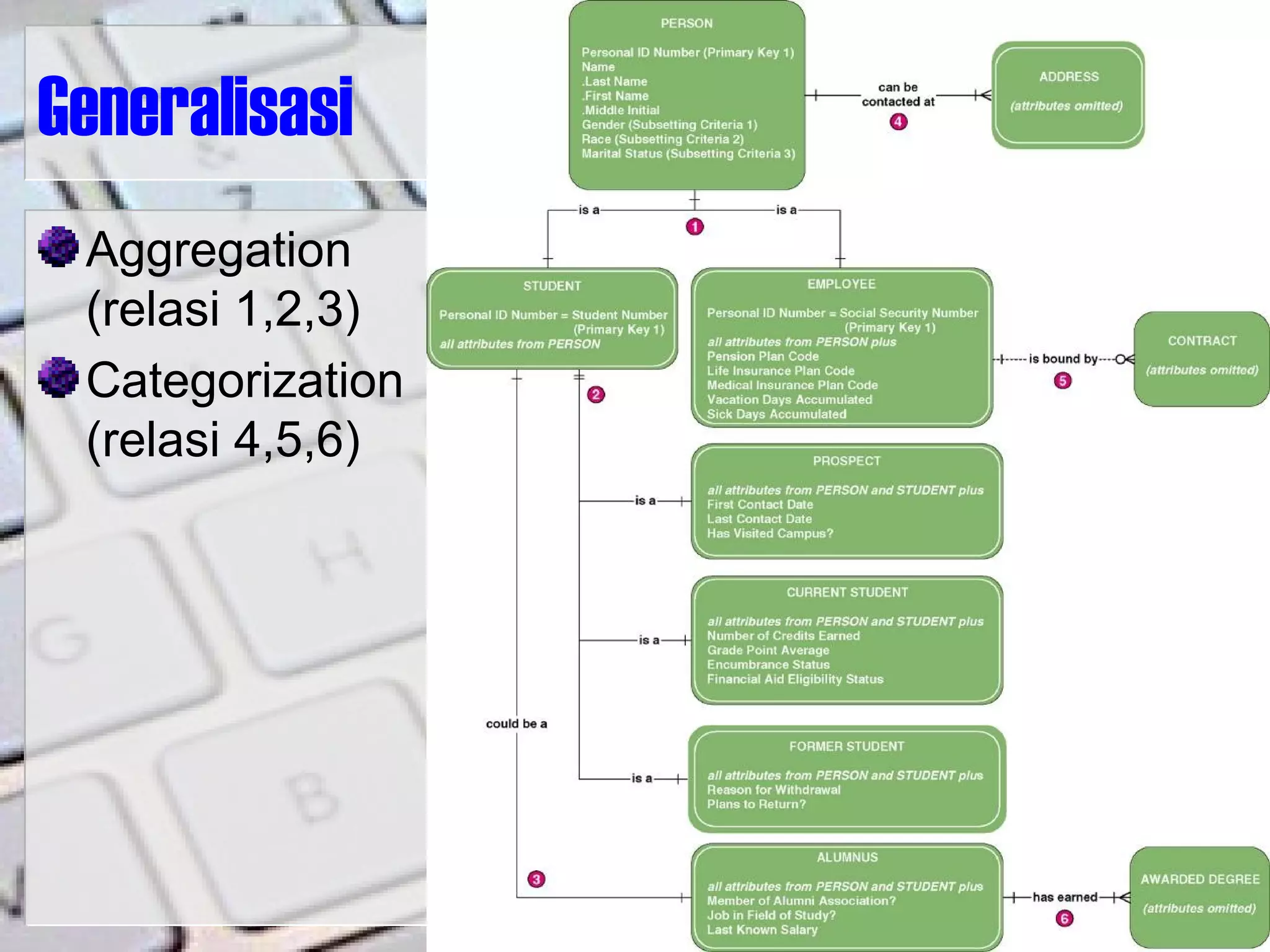

- 24.

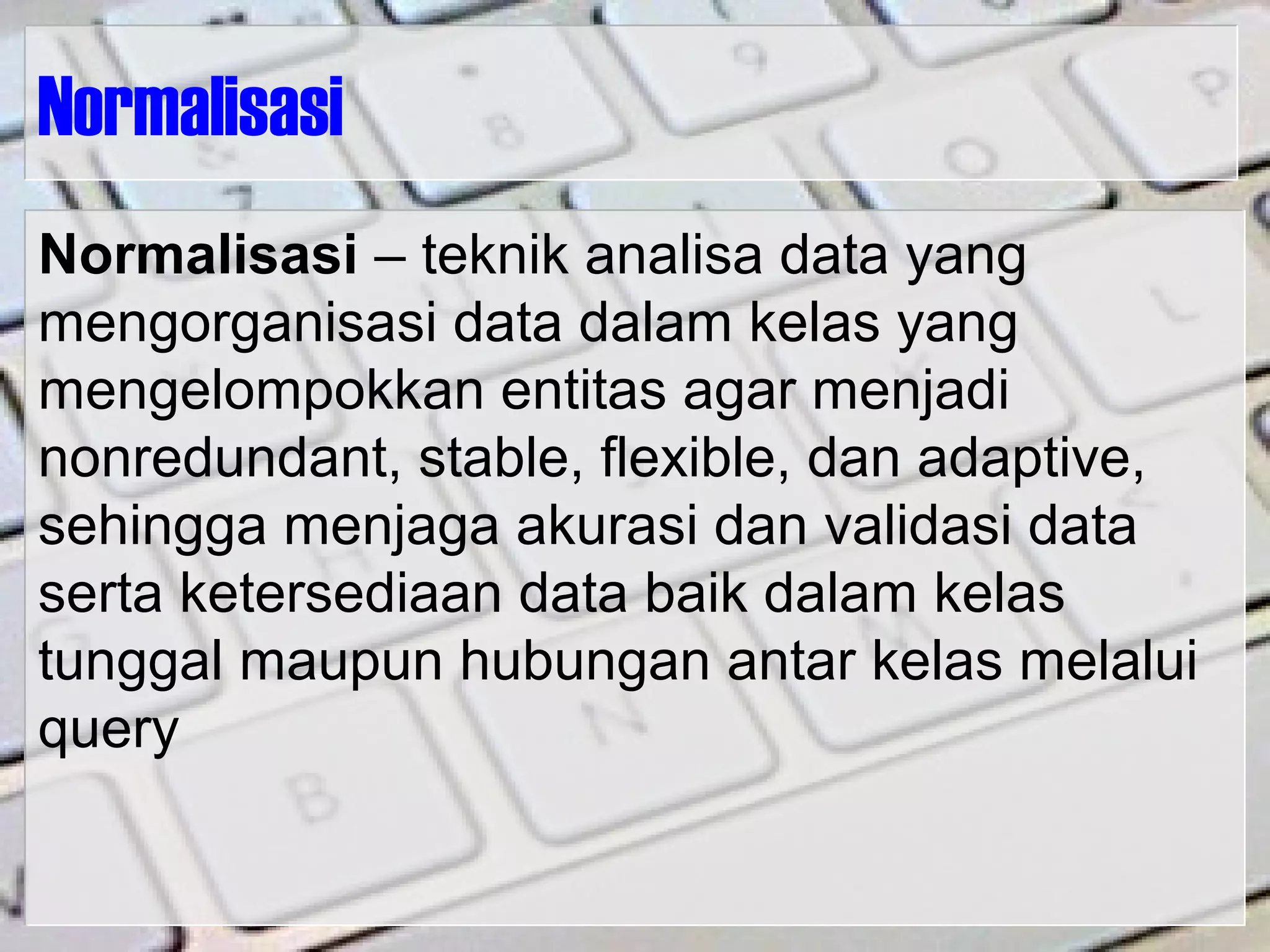

- 25. Normalisasi Normalisasi – teknikanalisa data yang mengorganisasi data dalam kelas yang mengelompokkan entitas agar menjadi nonredundant, stable, flexible, dan adaptive, sehingga menjaga akurasi dan validasi data serta ketersediaan data baik dalam kelas tunggal maupun hubungan antar kelas melalui query

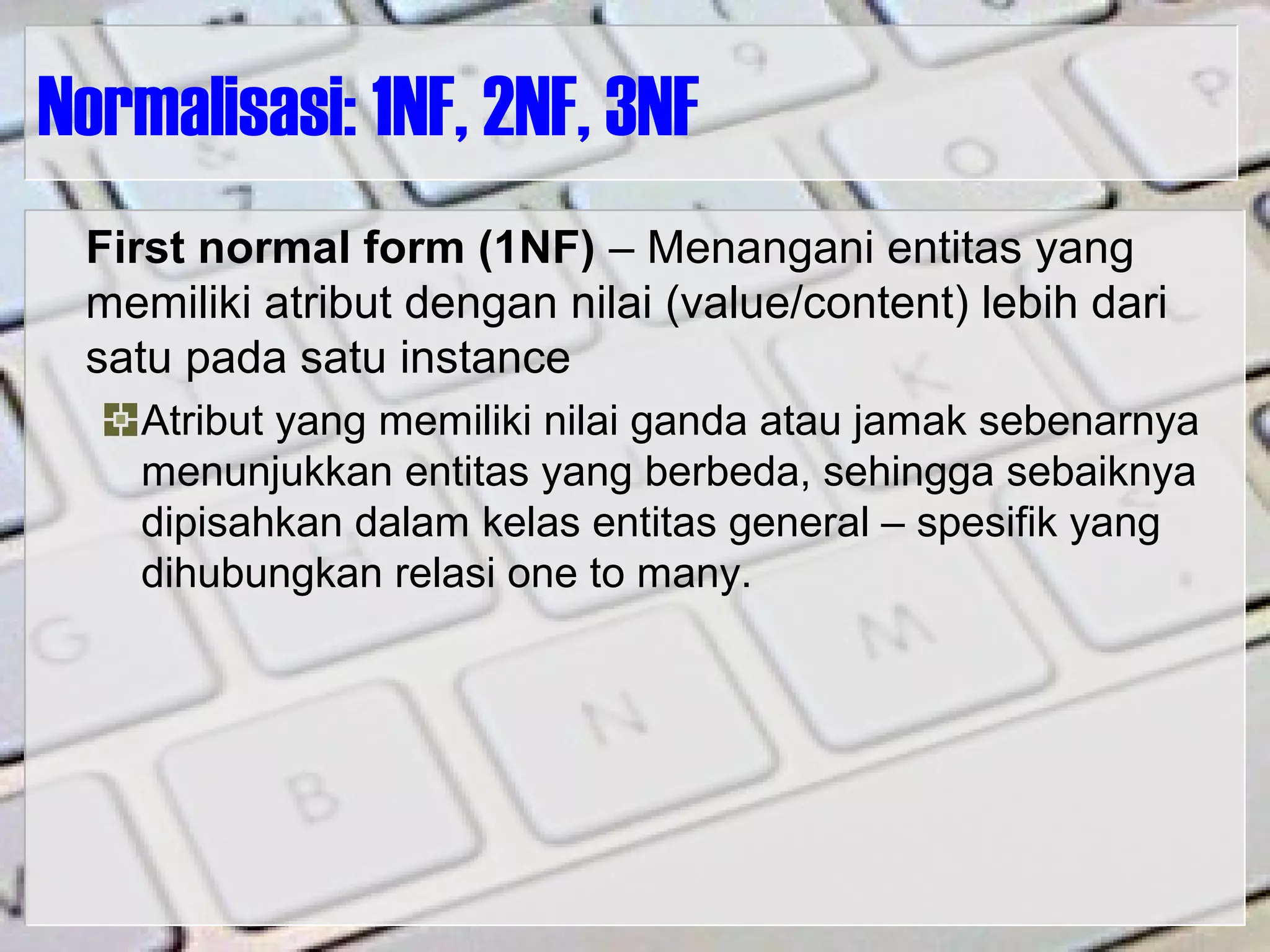

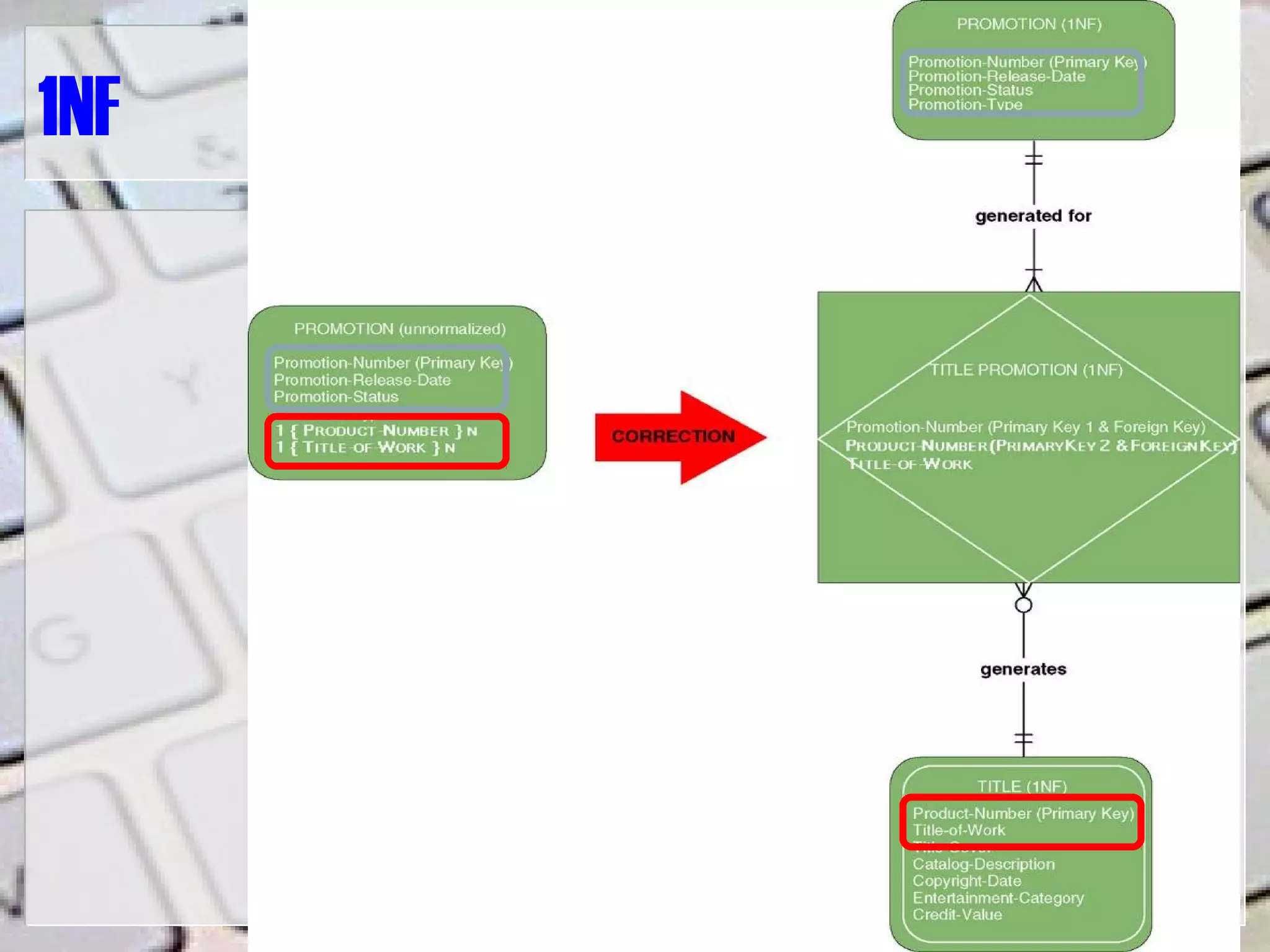

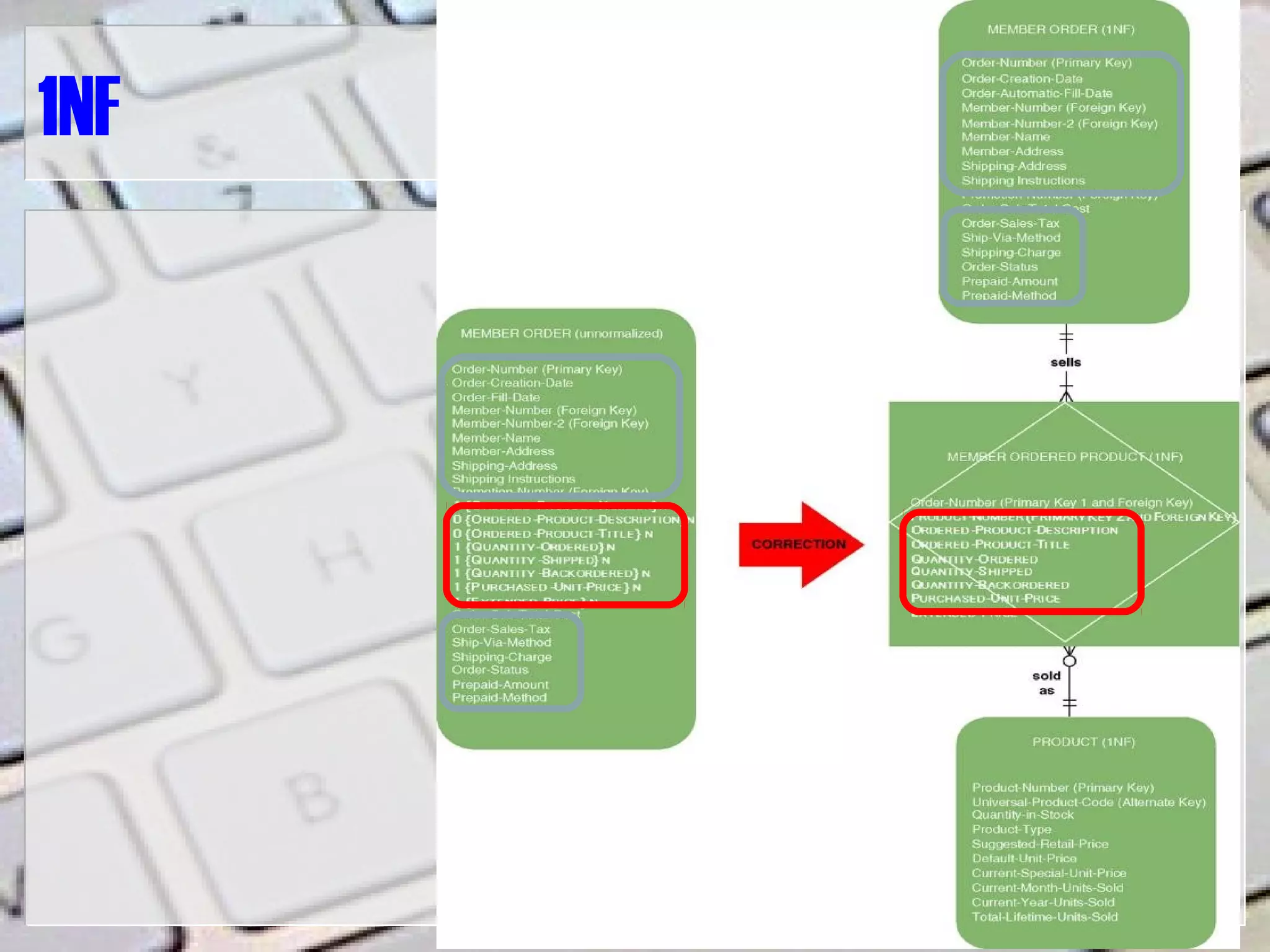

- 26. Normalisasi: 1NF, 2NF,3NF First normal form (1NF) – Menangani entitas yang memiliki atribut dengan nilai (value/content) lebih dari satu pada satu instance Atribut yang memiliki nilai ganda atau jamak sebenarnya menunjukkan entitas yang berbeda, sehingga sebaiknya dipisahkan dalam kelas entitas general – spesifik yang dihubungkan relasi one to many.
- 27.
- 28.

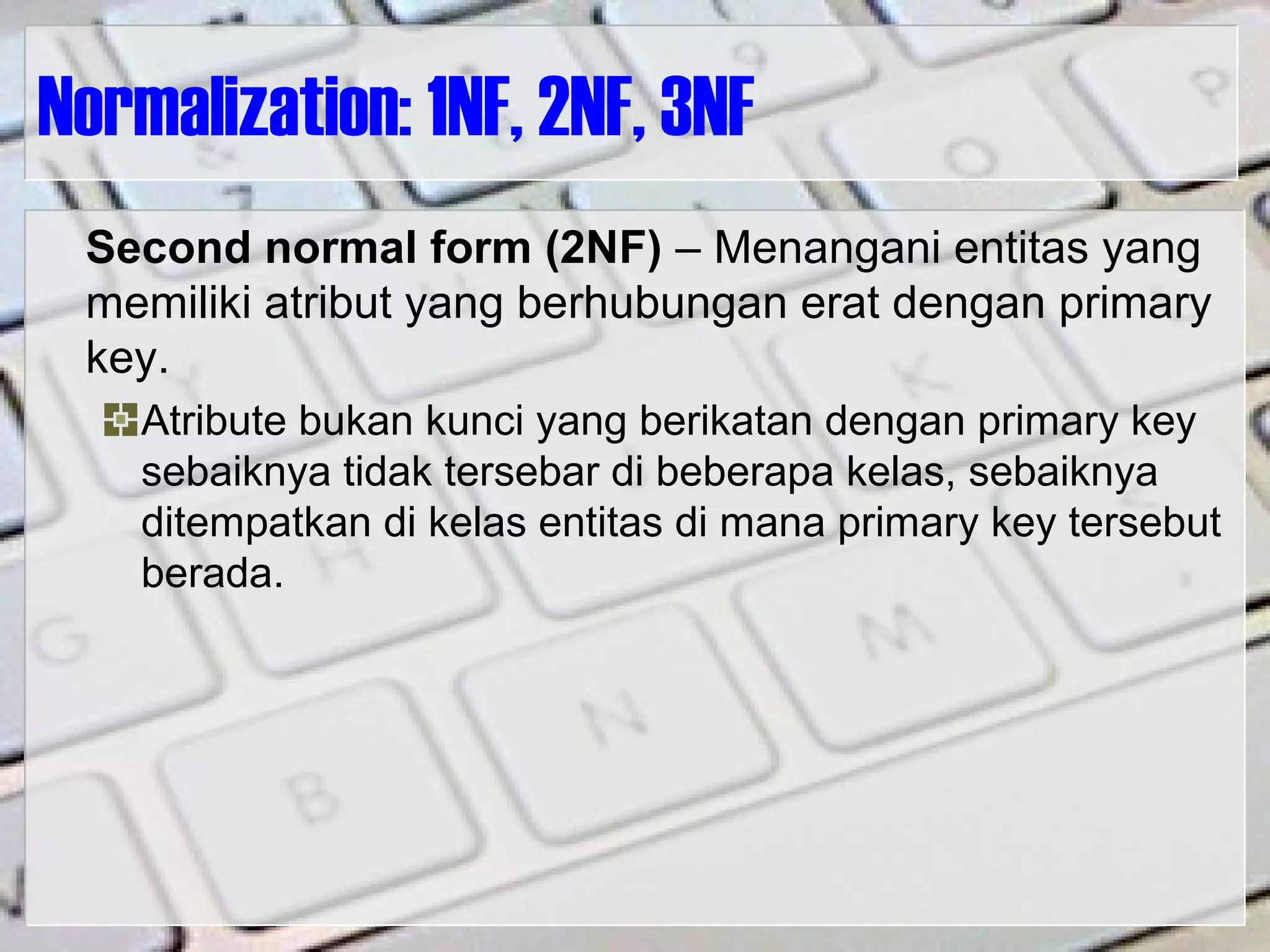

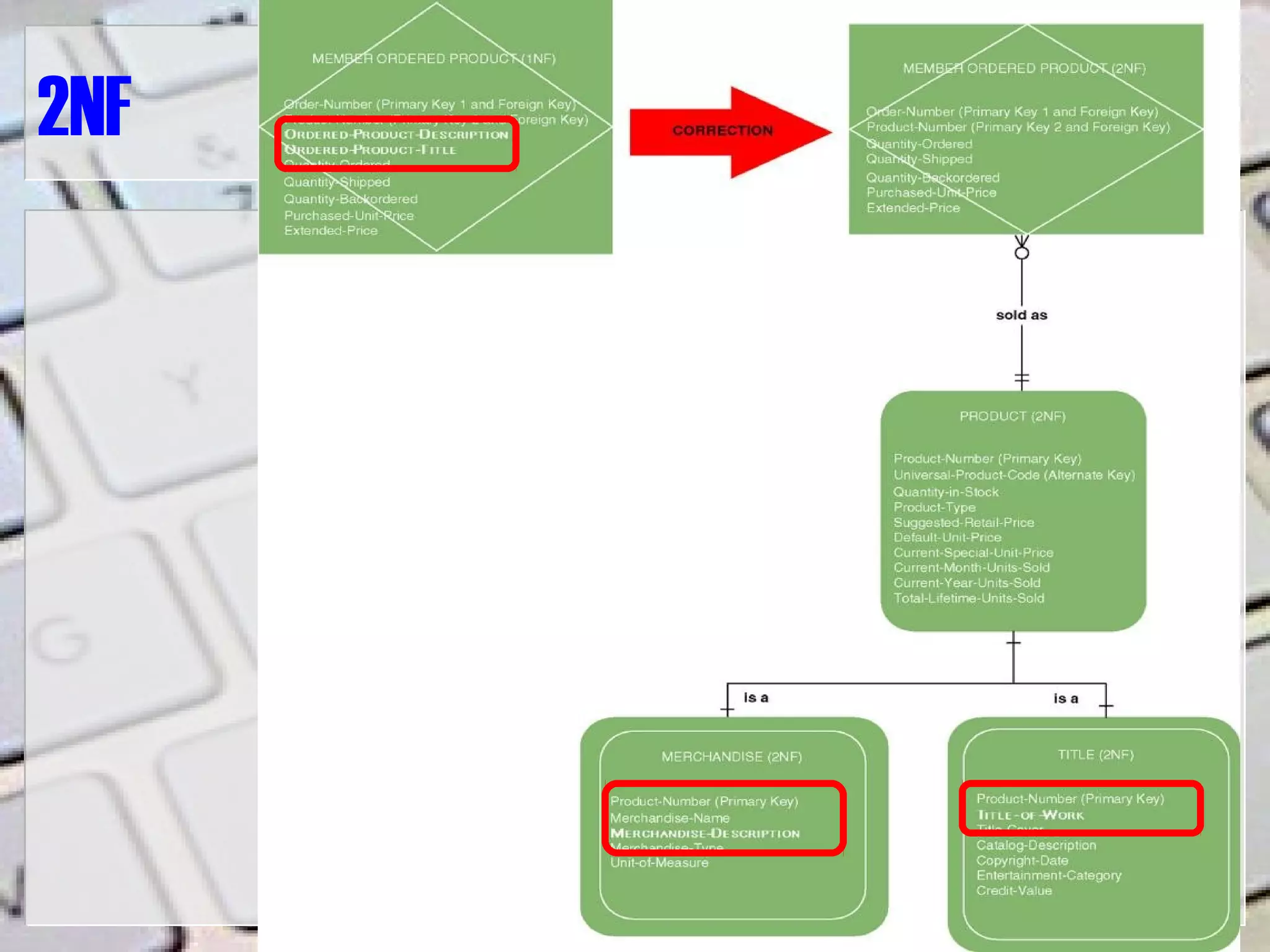

- 29. Normalization: 1NF, 2NF,3NF Second normal form (2NF) – Menangani entitas yang memiliki atribut yang berhubungan erat dengan primary key. Atribute bukan kunci yang berikatan dengan primary key sebaiknya tidak tersebar di beberapa kelas, sebaiknya ditempatkan di kelas entitas di mana primary key tersebut berada.
- 30.

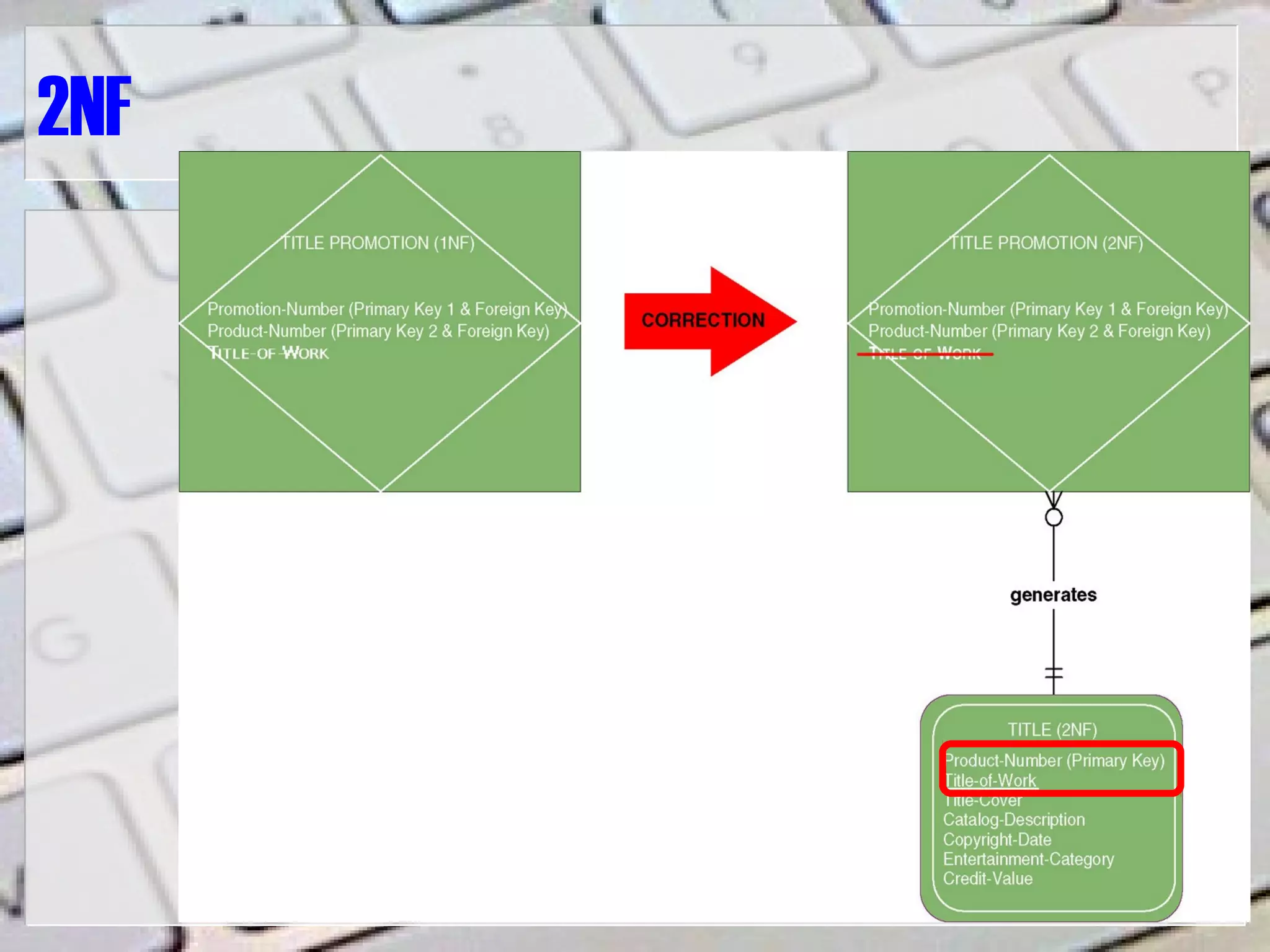

- 31.

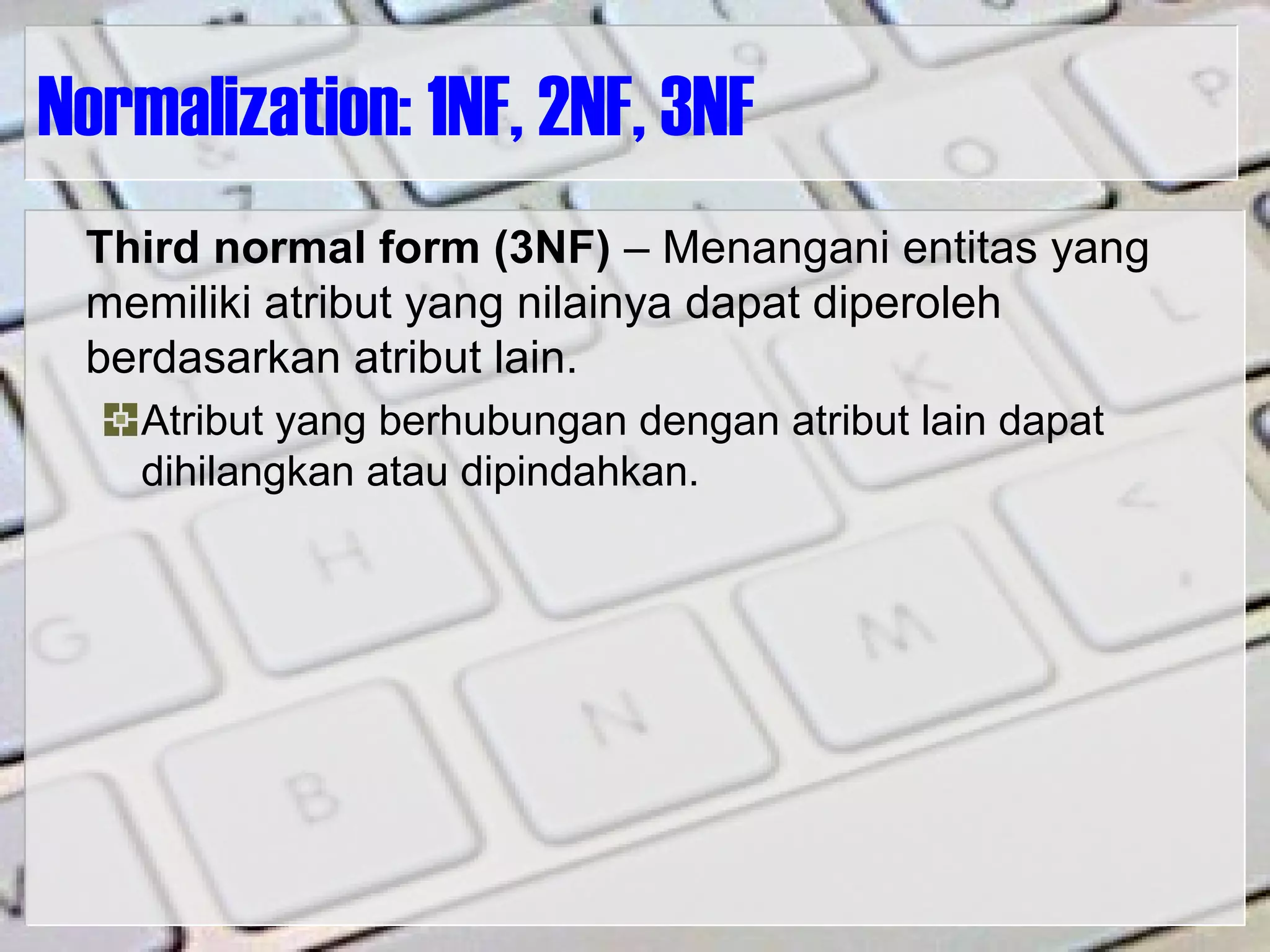

- 32. Normalization: 1NF, 2NF,3NF Third normal form (3NF) – Menangani entitas yang memiliki atribut yang nilainya dapat diperoleh berdasarkan atribut lain. Atribut yang berhubungan dengan atribut lain dapat dihilangkan atau dipindahkan.

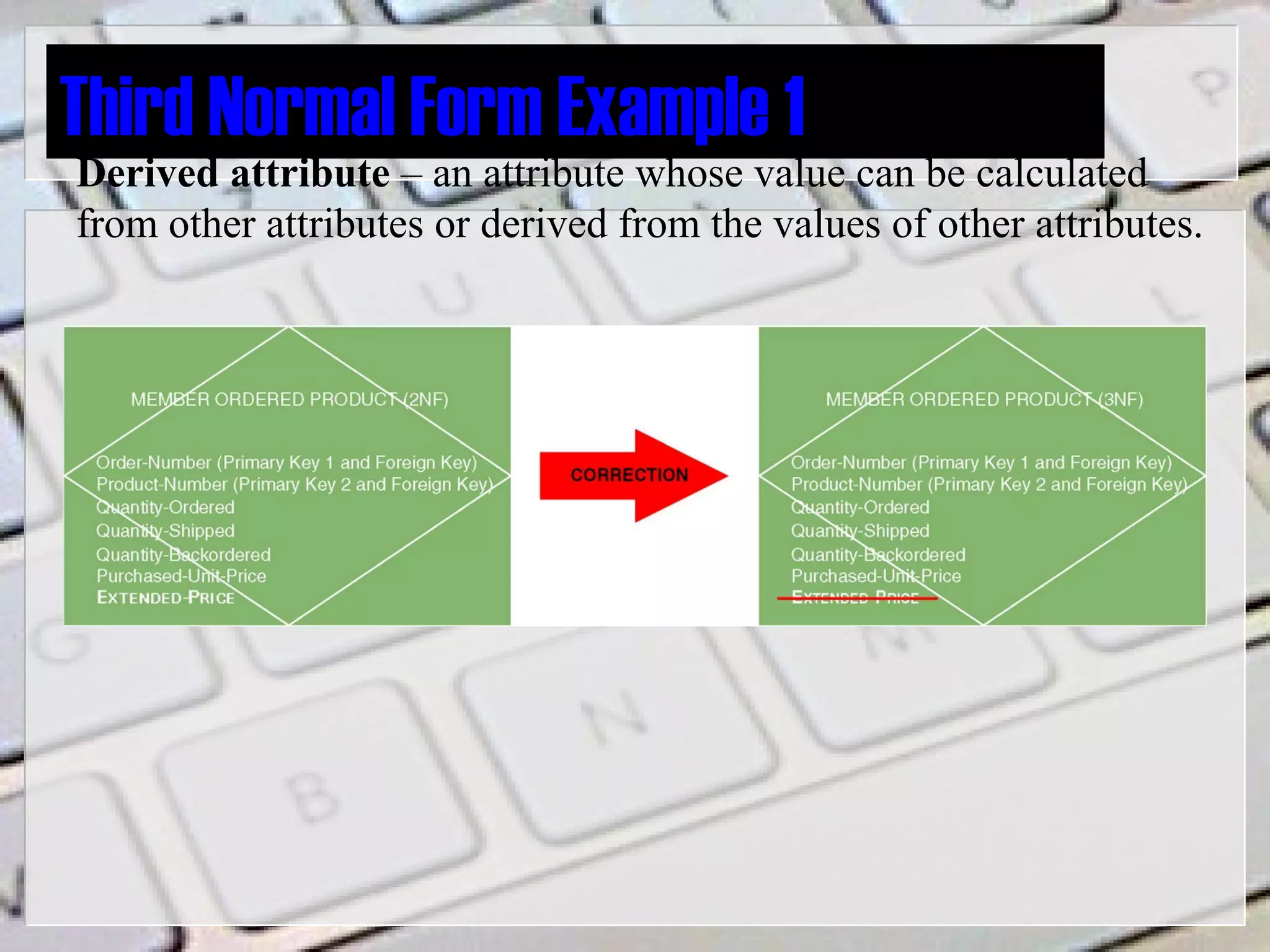

- 33. Third Normal FormExample 1 Derived attribute – an attribute whose value can be calculated from other attributes or derived from the values of other attributes.

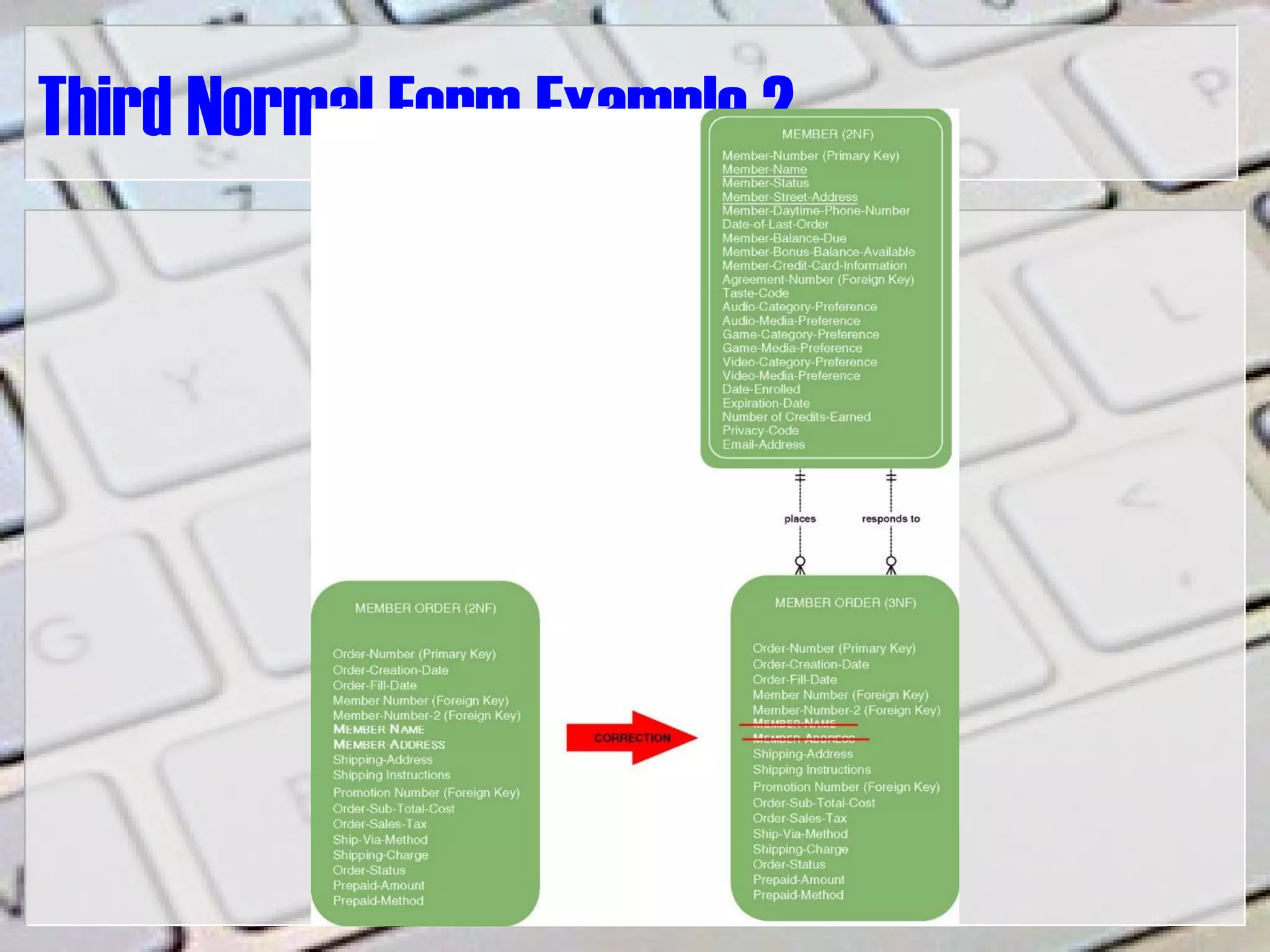

- 34. Third Normal FormExample 2

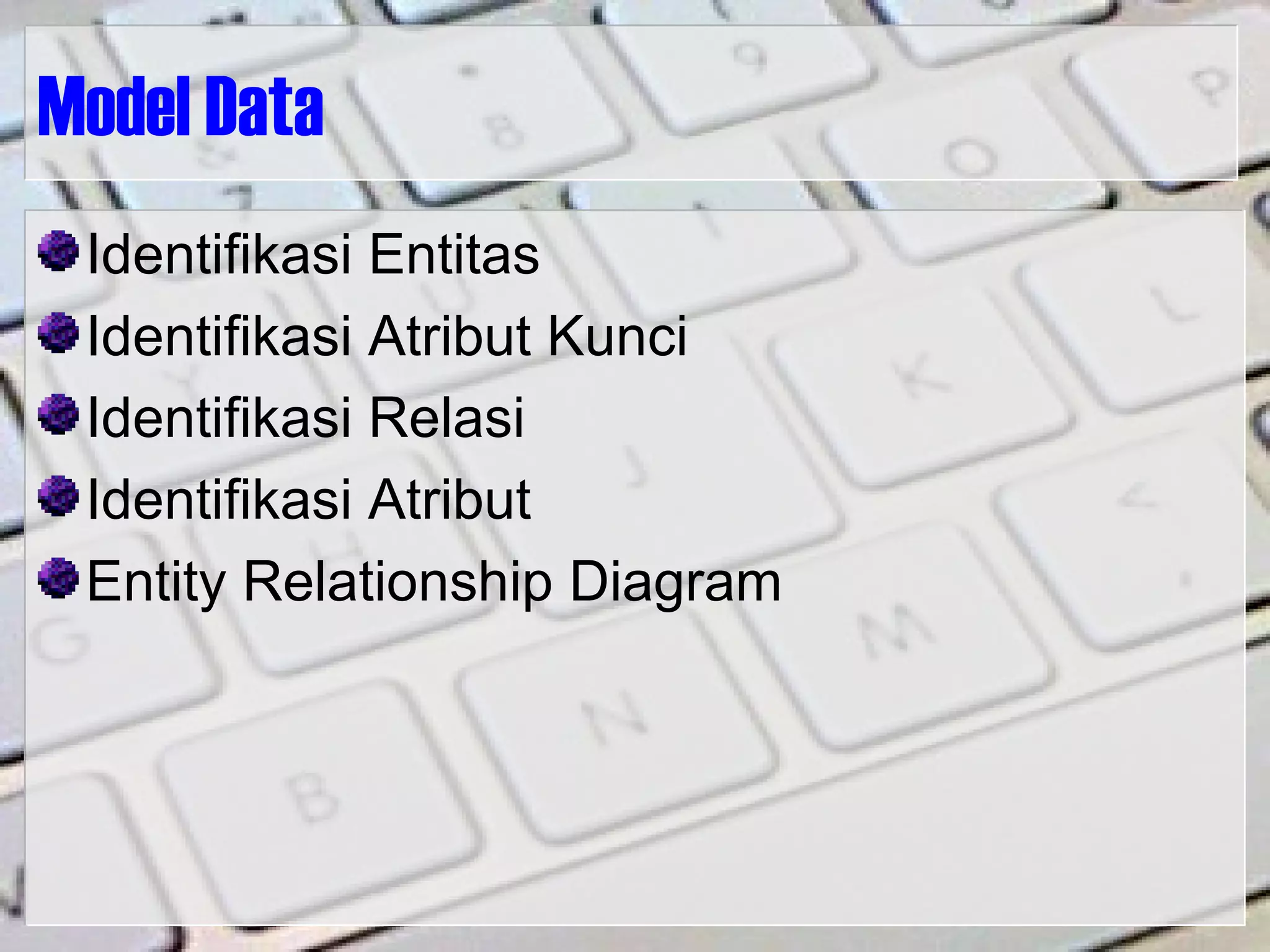

- 35. Model Data Identifikasi Entitas IdentifikasiAtribut Kunci Identifikasi Relasi Identifikasi Atribut Entity Relationship Diagram

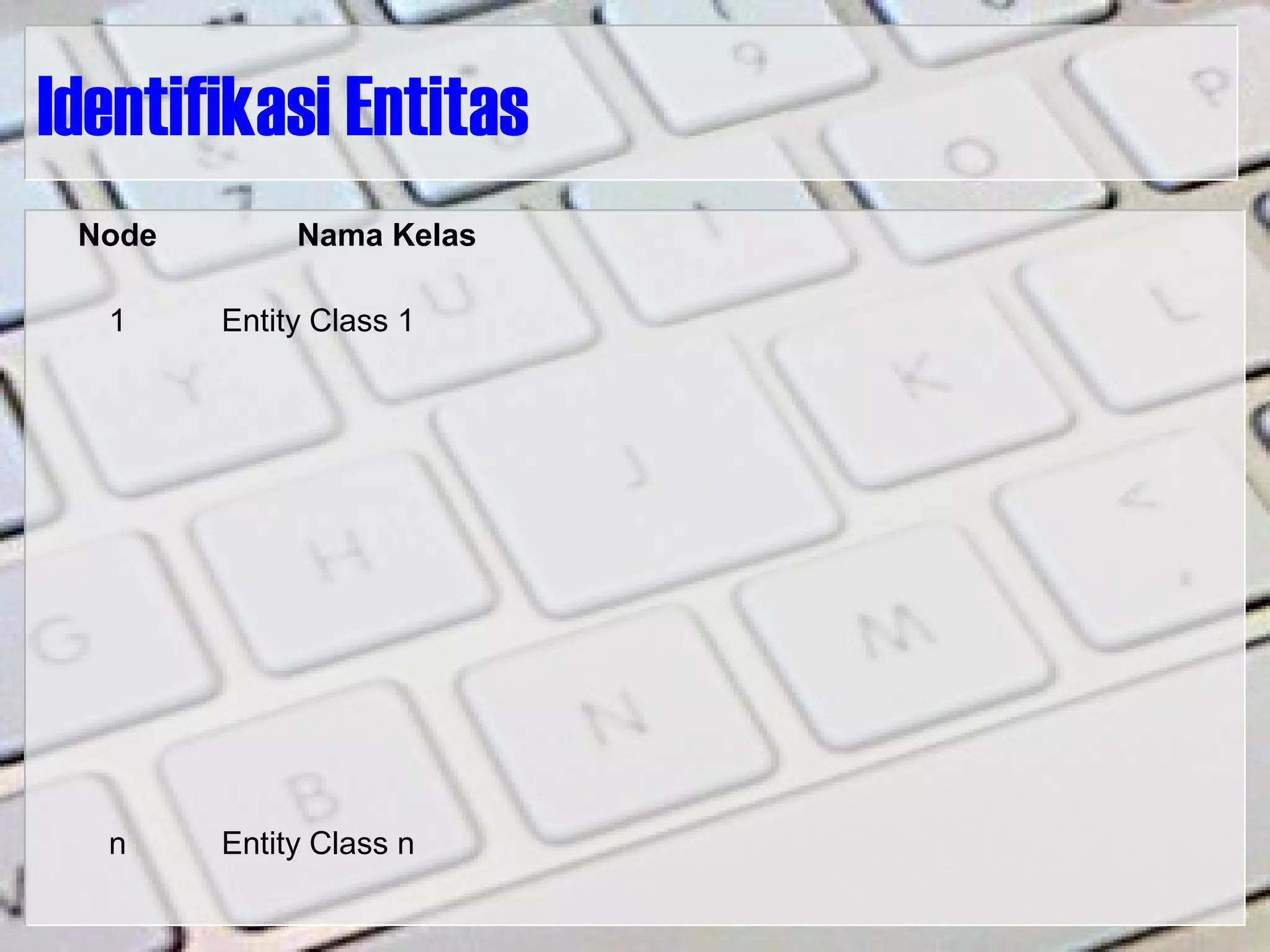

- 36. Identifikasi Entitas Node NamaKelas 1 Entity Class 1 n Entity Class n

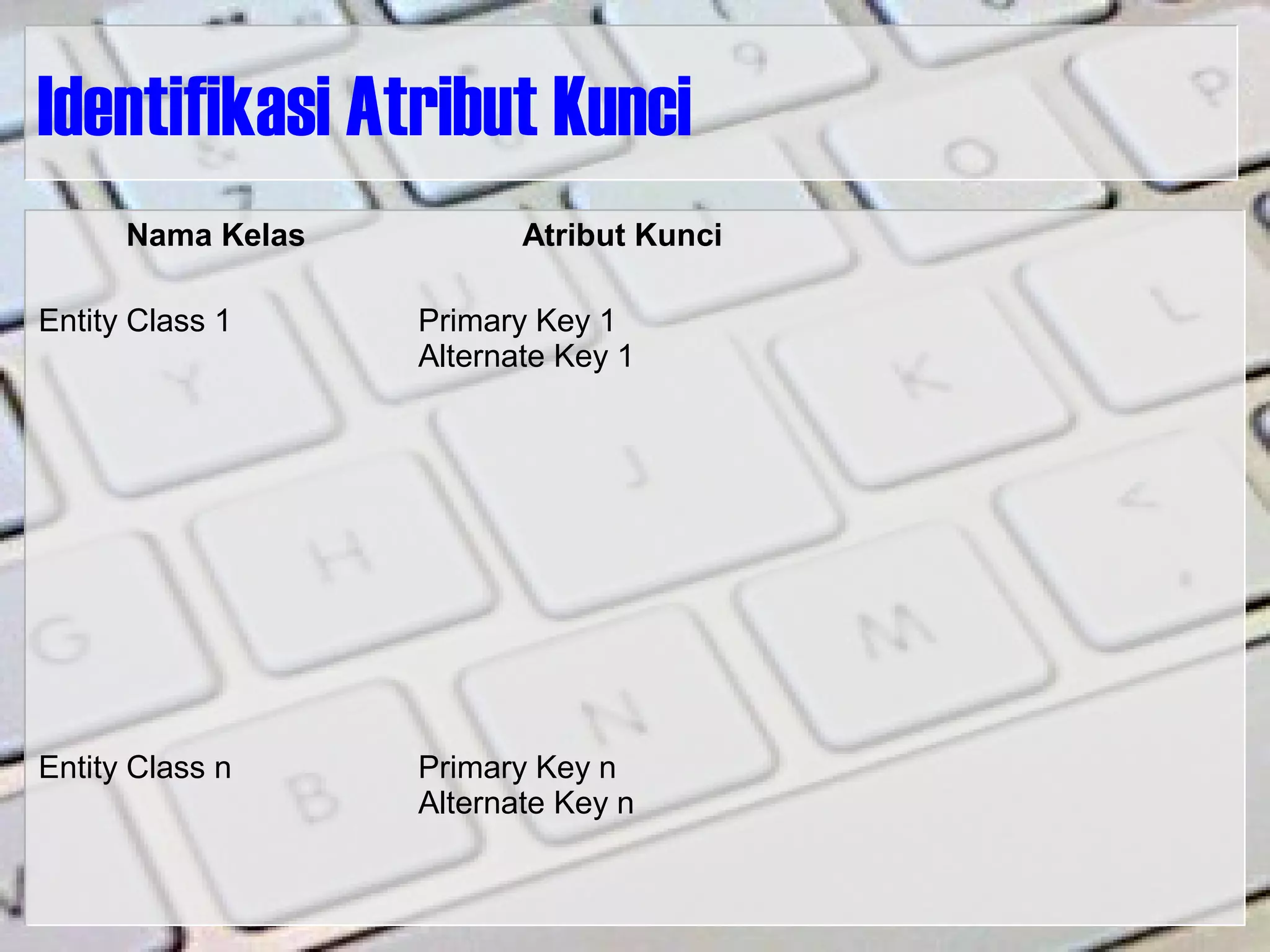

- 37. Identifikasi Atribut Kunci NamaKelas Atribut Kunci Entity Class 1 Primary Key 1 Alternate Key 1 Entity Class n Primary Key n Alternate Key n

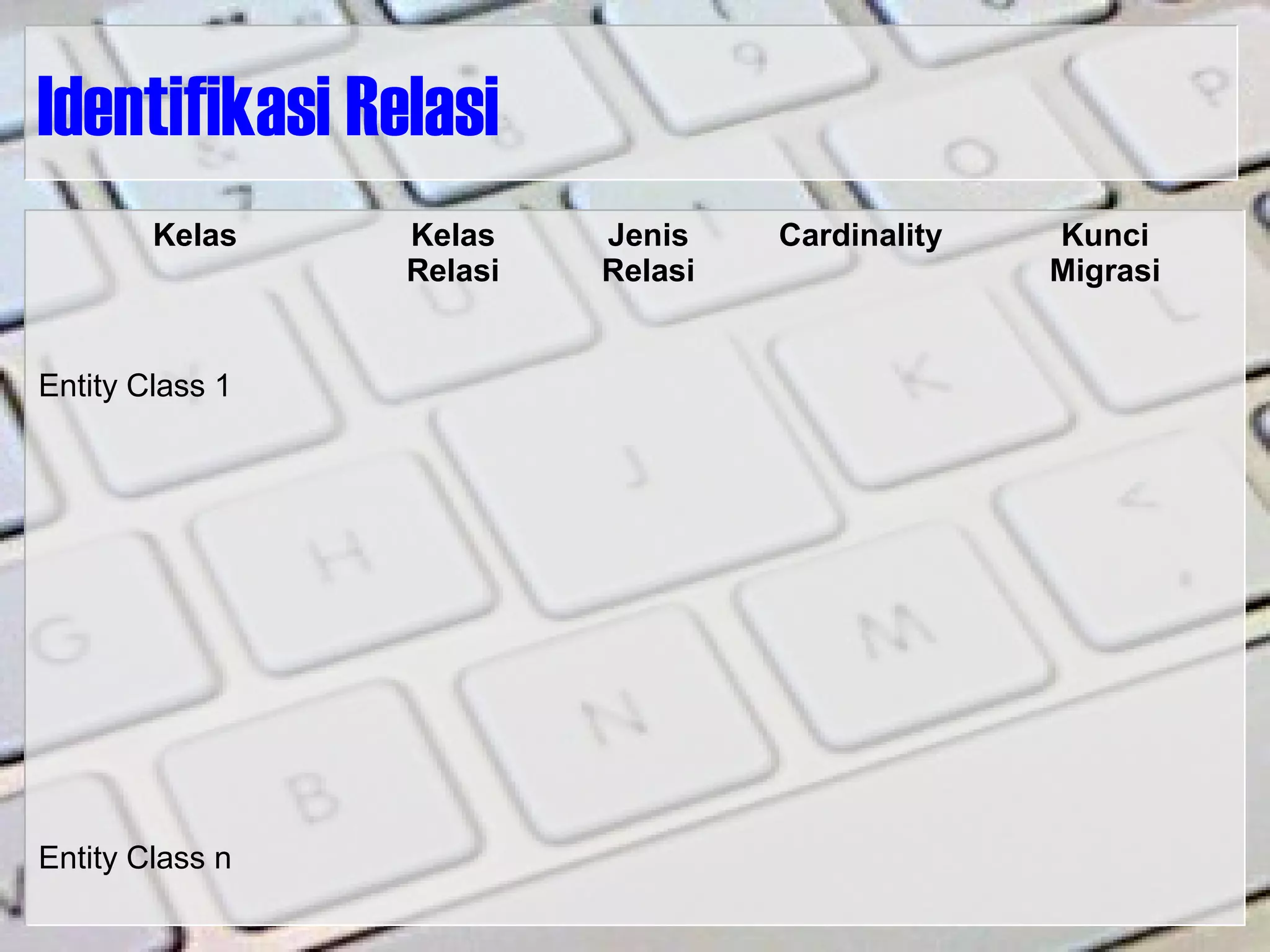

- 38. Identifikasi Relasi Kelas Kelas Relasi Jenis Relasi CardinalityKunci Migrasi Entity Class 1 Entity Class n

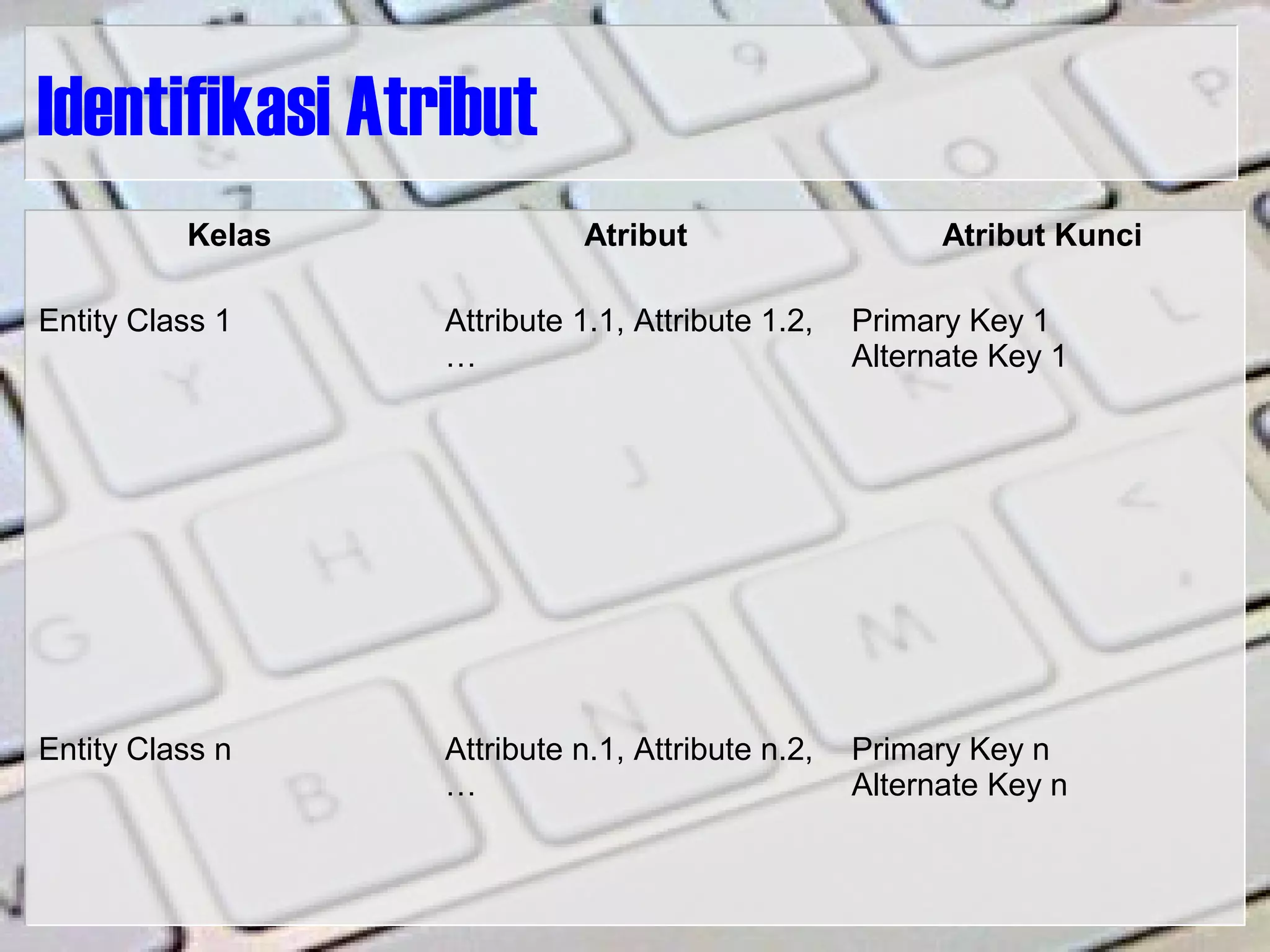

- 39. Identifikasi Atribut Kelas AtributAtribut Kunci Entity Class 1 Attribute 1.1, Attribute 1.2, … Primary Key 1 Alternate Key 1 Entity Class n Attribute n.1, Attribute n.2, … Primary Key n Alternate Key n

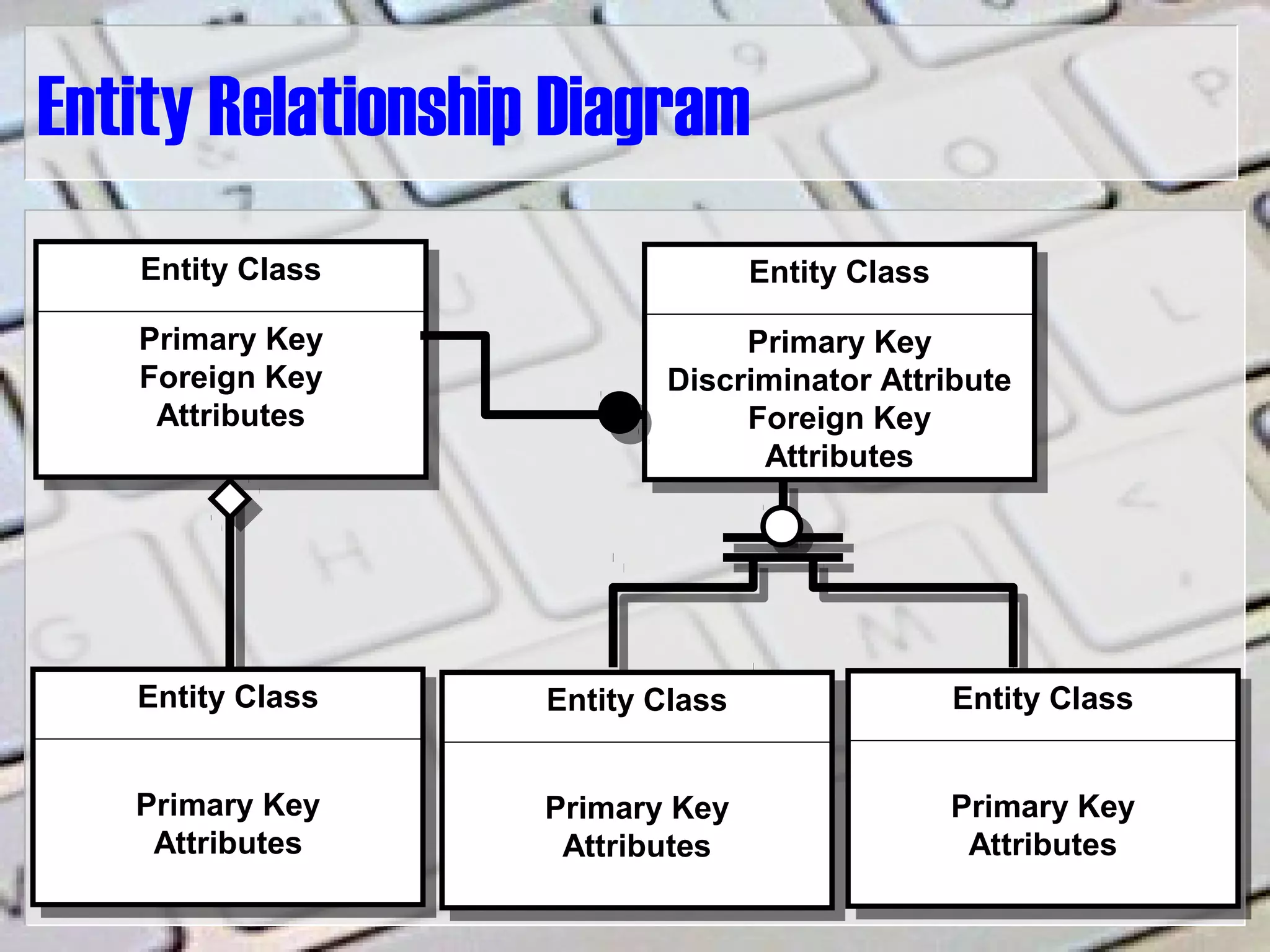

- 40. Entity Relationship Diagram EntityClassEntity Class Primary Key Foreign Key Attributes Entity ClassEntity Class Primary Key Discriminator Attribute Foreign Key Attributes Entity ClassEntity Class Primary Key Attributes Entity ClassEntity Class Primary Key Attributes Entity ClassEntity Class Primary Key Attributes
- 41.
Editor's Notes
- #26 No additional notes
- #27 No additional notes
- #28 No additional notes
- #29 No additional notes
- #30 No additional notes
- #31 No additional notes
- #32 Teaching Notes This could be a good time to bring out the old saw, “The key, the whole key, and nothing but the key.”
- #33 No additional notes
- #34 Teaching Notes Some students also might see Purchased-Unit-Price as a derived attribute since it can be derived from Suggested-Retail-Price of the PRODUCT entity. This is a useful concept to discuss in class. The reason why Purchased-Unit-Price must exist in MEMBER ORDERED PRODUCT is that while it can initially be derived from the PRODUCT entity, one would not be able to derive it at a later time if there were a price change. So these two attributes have subtly different definitions. One is the current price, which may change. The other is the price use for that particular order, which should not change.
- #35 No additional notes
