Aps10 design document_flowdiagram
Dokumen ini menjelaskan tentang analisa dan perancangan sistem, termasuk metodologi pengembangan sistem dan teknik pemodelan menggunakan diagram aliran dokumen. Disertakan pula detail tentang simbol-simbol dalam flowchart dan statechart, serta contoh aplikasi dalam sistem informasi akademik. Beberapa aktivitas yang dijelaskan meliputi pengelolaan data dosen, mahasiswa, mata kuliah, dan penilaian.
Aps10 design document_flowdiagram
- 1. AA PP SS MODUL ANALISA &PERANCANGAN SISTEM ARIF RAHMAN Desain Sistem: Document Flow Diagram
- 2. Metodologi Umum PengembanganSistem System Planning. Pengamatan dan penelitian awal untuk mengetahui tingkat kepentingan sistem, menentukan lingkup sistem dan membuat perencanaan pengembangan System Analysis. Analisis domain sistem untuk mengidentifikasikan elemen sistem, masalah, kebutuhan, peluang, tujuan dan arahan. System Design. Merancang pemodelan sistem dalam conceptual model dan software engineering. System Implementation. Menginstalasi perangkat lunak dan perangkat keras, melatih pengoperasian sistem dan menerapkan sistem. System Maintenance. Merawat dan memperbaiki sistem.
- 4. Diagram Aliran Dokumen Documentflow diagram (DFD) – diagram yang menggambarkan aliran dokumen (file) dalam rangkaian proses yang terkadang juga memetakannya sesuai lokasi atau stakeholder yang berkepentingan.
- 5.
- 6. Simbol-simbol dalam Flowchart Terminaldan koneksi Operasi Manual Proses Terkomputerisasi Aktivitas Input-Output (Human-Computer Interaction) Pengelolaan penyimpanan data
- 7. Simbol-simbol dalam Flowchart Terminaldan koneksi Mengindikasikan titik awal atau akhir Mengindikasikan titik penghubung ke bagan lain yang terputus dalam satu halaman Mengindikasikan titik penghubung ke bagan lain yang terputus karena beda halaman
- 8. Simbol-simbol dalam Flowchart OperasiManual Mengindikasikan operasi yang dilakukan secara manual Mengindikasikan pencabangan keputusan berdasarkan kriteria Mengindikasikan pengisian atau pendistribusian dokumen Mengindikasikan pengarsipan dokumen
- 9. Simbol-simbol dalam Flowchart ProsesTerkomputerisasi Mengindikasikan proses yang terkomputerisasi Mengindikasikan subproses (predefined / nested process) Mengindikasikan proses preparasi atau inisiasi Mengindikasikan pencabangan keputusan berdasarkan kriteria
- 10. Simbol-simbol dalam Flowchart AktivitasInput-Output Mengindikasikan aktivitas input- output Mengindikasikan aktivitas input manual dengan keyboard, mouse, camera, scanner atau microphone Mengindikasikan aktivitas input- output dengan display CRT Mengindikasikan aktivitas output dengan printer atau plotter
- 11. Simbol-simbol dalam Flowchart PengelolaanSimpanan Data Mengindikasikan data di harddisk Mengindikasikan data di removable :disket, CD, flashdisk Mengindikasikan data di kartu: punched card, memory card
- 12.
- 13.
- 14. Entity Relationship Diagram 1.Dosen 5. Plotting 2. Mahasiswa 6. Registrasi 3. MataKuliah 4. KelasKuliah NIP pk Nama_Dosen ID pk NIP fk IDKelas fk KodeMK pk Nama_MK SKS NIM pk Nama_Mahasiswa IDRegistrasi pk NIM fk IDKelas fk Nilai fk IDKelas pk KodeMK fk Kelas Thn_Akad 7. AturanNilai Nilai pk Skala

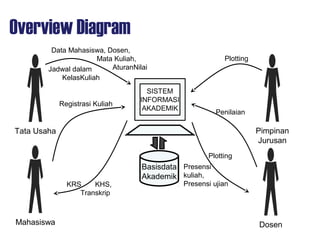

- 15. Overview Diagram Basisdata Akademik Tata UsahaPimpinan Jurusan Mahasiswa Dosen Data Mahasiswa, Dosen, Mata Kuliah, AturanNilaiJadwal dalam KelasKuliah Plotting Penilaian Plotting Presensi kuliah, Presensi ujian Registrasi Kuliah KRS KHS, Transkrip

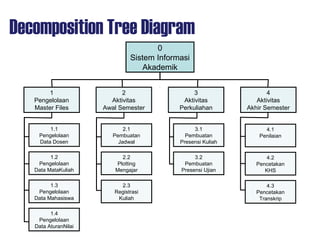

- 16. Decomposition Tree Diagram 0 SistemInformasi Akademik 2 Aktivitas Awal Semester 1.1 Pengelolaan Data Dosen 3 Aktivitas Perkuliahan 1 Pengelolaan Master Files 1.2 Pengelolaan Data MataKuliah 1.3 Pengelolaan Data Mahasiswa 1.4 Pengelolaan Data AturanNilai 4 Aktivitas Akhir Semester 2.1 Pembuatan Jadwal 2.2 Plotting Mengajar 2.3 Registrasi Kuliah 3.1 Pembuatan Presensi Kuliah 3.2 Pembuatan Presensi Ujian 4.1 Penilaian 4.2 Pencetakan KHS 4.3 Pencetakan Transkrip

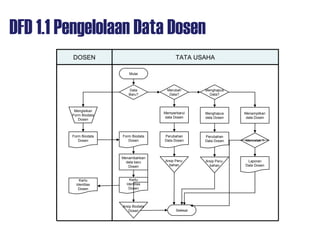

- 17. DFD 1.1 PengelolaanData Dosen TATA USAHA Mulai Data Baru? Mengisikan Form Biodata Dosen Form Biodata Dosen Menambahkan data baru Dosen Kartu Identitas Dosen Arsip Biodata Dosen Memperbarui data Dosen DOSEN Form Biodata Dosen Kartu Identitas Dosen Merubah Data? Perubahan Data Dosen Arsip Peru- bahan Menghapus Data? Menghapus data Dosen Perubahan Data Dosen Arsip Peru- bahan Menampilkan data Dosen Laporan Data Dosen Mencetak ? Selesai
- 18. DFD 1.2 PengelolaanData Mata Kuliah TATA USAHA Mulai Data Baru? Mengisikan Form Silabus Mata Kuliah Form Silabus Mata Kuliah Menambahkan data baru Mata Kuliah Perubahan Data Mata Kuliah Arsip Peru- bahan Memperbarui data Mata Kuliah PIMPINAN Form Silabus Mata Kuliah Merubah Data? Perubahan Data Mata Kuliah Arsip Peru- bahan Menghapus Data? Menghapus data Mata Kuliah Perubahan Data Mata Kuliah Arsip Peru- bahan Menampilkan data Mata Kuliah Laporan Data Mata Kuliah Mencetak ? Selesai

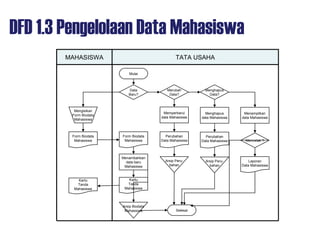

- 19. DFD 1.3 PengelolaanData Mahasiswa TATA USAHA Mulai Data Baru? Mengisikan Form Biodata Mahasiswa Form Biodata Mahasiswa Menambahkan data baru Mahasiswa Kartu Tanda Mahasiswa Arsip Biodata Mahasiswa Memperbarui data Mahasiswa MAHASISWA Form Biodata Mahasiswa Kartu Tanda Mahasiswa Merubah Data? Perubahan Data Mahasiswa Arsip Peru- bahan Menghapus Data? Menghapus data Mahasiswa Perubahan Data Mahasiswa Arsip Peru- bahan Menampilkan data Mahasiswa Laporan Data Mahasiswa Mencetak ? Selesai

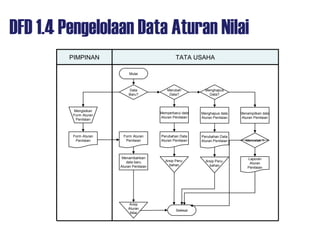

- 20. DFD 1.4 PengelolaanData Aturan Nilai TATA USAHA Mulai Data Baru? Mengisikan Form Aturan Penilaian Form Aturan Penilaian Menambahkan data baru Aturan Penilaian Arsip Aturan Nilai Memperbarui data Aturan Penilaian PIMPINAN Form Aturan Penilaian Merubah Data? Perubahan Data Aturan Penilaian Arsip Peru- bahan Menghapus Data? Menghapus data Aturan Penilaian Perubahan Data Aturan Penilaian Arsip Peru- bahan Menampilkan data Aturan Penilaian Laporan Aturan Penilaian Mencetak ? Selesai

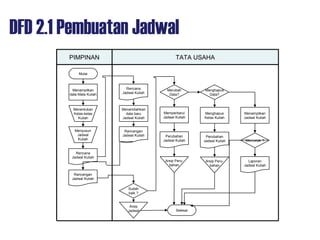

- 21. DFD 2.1 PembuatanJadwal TATA USAHA Mulai Menentukan Kelas-kelas Kuliah Rencana Jadwal Kuliah Arsip Jadwal Memperbarui Jadwal Kuliah PIMPINAN Rancangan Jadwal Kuliah Merubah Data? Perubahan Jadwal Kuliah Arsip Peru- bahan Menghapus Data? Menghapus Kelas Kuliah Perubahan Jadwal Kuliah Arsip Peru- bahan Menampilkan Jadwal Kuliah Laporan Jadwal Kuliah Mencetak ? Selesai Menampilkan data Mata Kuliah Menyusun Jadwal Kuliah Rencana Jadwal Kuliah Menambahkan data baru Jadwal Kuliah Rancangan Jadwal Kuliah Sudah baik ?
- 22. DFD 2.2 PlottingMengajar Mulai Menentukan Tim dosen pengampu Arsip Plotting Memperbarui Plotting Mengajar PIMPINAN Merubah Data? Perubahan Plotting Mengajar Arsip Peru- bahan Menghapus Data? Menghapus Plotting Perubahan Plotting Mengajar Arsip Peru- bahan Menampilkan Plotting Mengajar Laporan Plotting Mengajar Mencetak ? Selesai Menampilkan Jadwal Kuliah Menentukan Pengajar per kelas Menambahkan data baru Plotting Mengajar Sudah baik ?

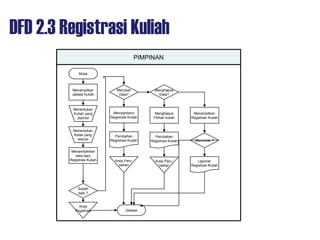

- 23. DFD 2.3 RegistrasiKuliah Mulai Menentukan Kuliah yang diambil Arsip Registrasi Memperbarui Registrasi Kuliah PIMPINAN Merubah Data? Perubahan Registrasi Kuliah Arsip Peru- bahan Menghapus Data? Menghapus Pilihan kuliah Perubahan Registrasi Kuliah Arsip Peru- bahan Menampilkan Registrasi Kuliah Laporan Registrasi Kuliah Mencetak ? Selesai Menampilkan Jadwal Kuliah Menentukan Kelas yang sesuai Menambahkan data baru Registrasi Kuliah Sudah baik ?
- 24.
