Teknologi Digital dalam Proses Transmisi Data

1. Teknologi Digital dalam Proses
Transmisi Data
Kelompok 5 :
1. Bisma Bagus Sinatra (07)
2. Frestiany Regina Putri (11)
3. Muhammad Nur Hidayat (19)
4. Novi Nur Ikhtiarni (20)
5. Sahra Indra Mei Nur Fara (25)

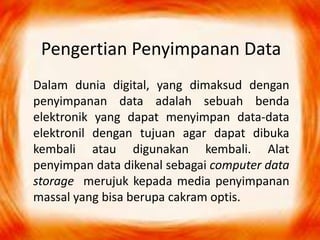

2. Pengertian Penyimpanan Data
Dalam dunia digital, yang dimaksud dengan
penyimpanan data adalah sebuah benda
elektronik yang dapat menyimpan data-data
elektronil dengan tujuan agar dapat dibuka
kembali atau digunakan kembali. Alat
penyimpan data dikenal sebagai computer data
storage merujuk kepada media penyimpanan
massal yang bisa berupa cakram optis.

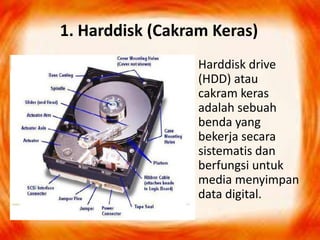

3. 1. Harddisk (Cakram Keras)
Harddisk drive
(HDD) atau
cakram keras
adalah sebuah
benda yang
bekerja secara
sistematis dan
berfungsi untuk
media menyimpan
data digital.

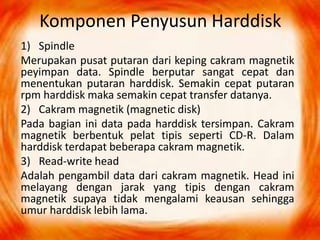

4. Komponen Penyusun Harddisk
1) Spindle
Merupakan pusat putaran dari keping cakram magnetik
peyimpan data. Spindle berputar sangat cepat dan
menentukan putaran harddisk. Semakin cepat putaran
rpm harddisk maka semakin cepat transfer datanya.
2) Cakram magnetik (magnetic disk)
Pada bagian ini data pada harddisk tersimpan. Cakram
magnetik berbentuk pelat tipis seperti CD-R. Dalam
harddisk terdapat beberapa cakram magnetik.
3) Read-write head
Adalah pengambil data dari cakram magnetik. Head ini
melayang dengan jarak yang tipis dengan cakram
magnetik supaya tidak mengalami keausan sehingga
umur harddisk lebih lama.

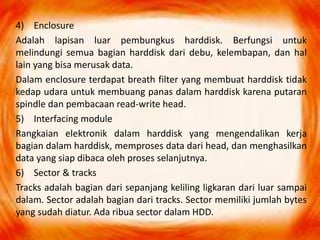

5. 4) Enclosure
Adalah lapisan luar pembungkus harddisk. Berfungsi untuk
melindungi semua bagian harddisk dari debu, kelembapan, dan hal
lain yang bisa merusak data.
Dalam enclosure terdapat breath filter yang membuat harddisk tidak
kedap udara untuk membuang panas dalam harddisk karena putaran
spindle dan pembacaan read-write head.
5) Interfacing module
Rangkaian elektronik dalam harddisk yang mengendalikan kerja
bagian dalam harddisk, memproses data dari head, dan menghasilkan
data yang siap dibaca oleh proses selanjutnya.
6) Sector & tracks
Tracks adalah bagian dari sepanjang keliling ligkaran dari luar sampai
dalam. Sector adalah bagian dari tracks. Sector memiliki jumlah bytes
yang sudah diatur. Ada ribua sector dalam HDD.

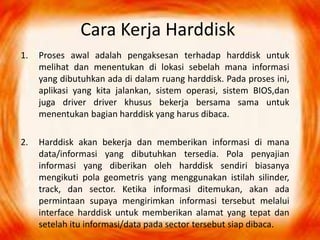

6. Cara Kerja Harddisk
1. Proses awal adalah pengaksesan terhadap harddisk untuk
melihat dan menentukan di lokasi sebelah mana informasi
yang dibutuhkan ada di dalam ruang harddisk. Pada proses ini,
aplikasi yang kita jalankan, sistem operasi, sistem BIOS,dan
juga driver driver khusus bekerja bersama sama untuk
menentukan bagian harddisk yang harus dibaca.
2. Harddisk akan bekerja dan memberikan informasi di mana
data/informasi yang dibutuhkan tersedia. Pola penyajian
informasi yang diberikan oleh harddisk sendiri biasanya
mengikuti pola geometris yang menggunakan istilah silinder,
track, dan sector. Ketika informasi ditemukan, akan ada
permintaan supaya mengirimkan informasi tersebut melalui
interface harddisk untuk memberikan alamat yang tepat dan
setelah itu informasi/data pada sector tersebut siap dibaca.

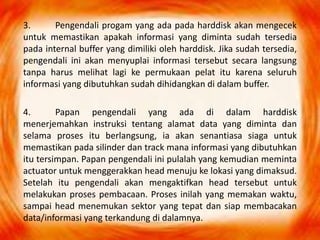

7. 3. Pengendali progam yang ada pada harddisk akan mengecek
untuk memastikan apakah informasi yang diminta sudah tersedia
pada internal buffer yang dimiliki oleh harddisk. Jika sudah tersedia,
pengendali ini akan menyuplai informasi tersebut secara langsung
tanpa harus melihat lagi ke permukaan pelat itu karena seluruh
informasi yang dibutuhkan sudah dihidangkan di dalam buffer.
4. Papan pengendali yang ada di dalam harddisk
menerjemahkan instruksi tentang alamat data yang diminta dan
selama proses itu berlangsung, ia akan senantiasa siaga untuk
memastikan pada silinder dan track mana informasi yang dibutuhkan
itu tersimpan. Papan pengendali ini pulalah yang kemudian meminta
actuator untuk menggerakkan head menuju ke lokasi yang dimaksud.
Setelah itu pengendali akan mengaktifkan head tersebut untuk
melakukan proses pembacaan. Proses inilah yang memakan waktu,
sampai head menemukan sektor yang tepat dan siap membacakan
data/informasi yang terkandung di dalamnya.

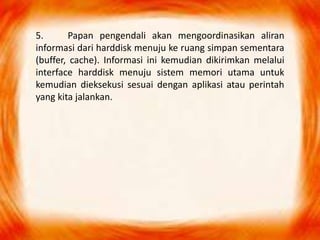

8. 5. Papan pengendali akan mengoordinasikan aliran
informasi dari harddisk menuju ke ruang simpan sementara
(buffer, cache). Informasi ini kemudian dikirimkan melalui
interface harddisk menuju sistem memori utama untuk
kemudian dieksekusi sesuai dengan aplikasi atau perintah
yang kita jalankan.

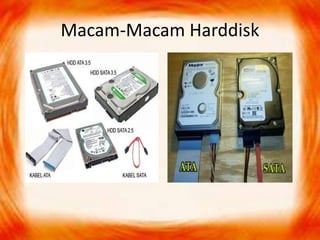

9. Macam-Macam Harddisk

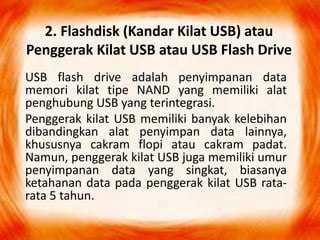

10. 2. Flashdisk (Kandar Kilat USB) atau
Penggerak Kilat USB atau USB Flash Drive
USB flash drive adalah penyimpanan data
memori kilat tipe NAND yang memiliki alat
penghubung USB yang terintegrasi.
Penggerak kilat USB memiliki banyak kelebihan
dibandingkan alat penyimpan data lainnya,
khususnya cakram flopi atau cakram padat.
Namun, penggerak kilat USB juga memiliki umur
penyimpanan data yang singkat, biasanya
ketahanan data pada penggerak kilat USB rata-
rata 5 tahun.

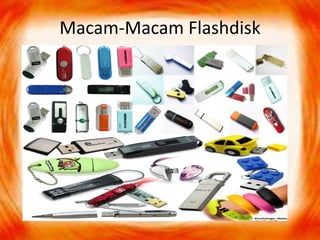

11. Macam-Macam Flashdisk

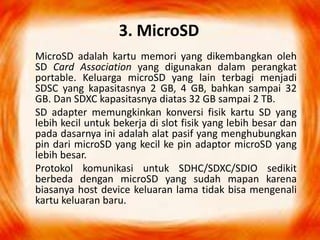

12. 3. MicroSD
MicroSD adalah kartu memori yang dikembangkan oleh
SD Card Association yang digunakan dalam perangkat
portable. Keluarga microSD yang lain terbagi menjadi
SDSC yang kapasitasnya 2 GB, 4 GB, bahkan sampai 32
GB. Dan SDXC kapasitasnya diatas 32 GB sampai 2 TB.
SD adapter memungkinkan konversi fisik kartu SD yang
lebih kecil untuk bekerja di slot fisik yang lebih besar dan
pada dasarnya ini adalah alat pasif yang menghubungkan
pin dari microSD yang kecil ke pin adaptor microSD yang
lebih besar.
Protokol komunikasi untuk SDHC/SDXC/SDIO sedikit
berbeda dengan microSD yang sudah mapan karena
biasanya host device keluaran lama tidak bisa mengenali
kartu keluaran baru.

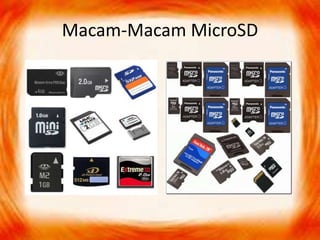

13. Macam-Macam MicroSD

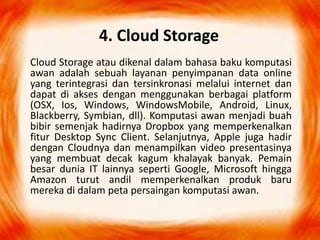

14. 4. Cloud Storage
Cloud Storage atau dikenal dalam bahasa baku komputasi
awan adalah sebuah layanan penyimpanan data online
yang terintegrasi dan tersinkronasi melalui internet dan
dapat di akses dengan menggunakan berbagai platform
(OSX, Ios, Windows, WindowsMobile, Android, Linux,
Blackberry, Symbian, dll). Komputasi awan menjadi buah
bibir semenjak hadirnya Dropbox yang memperkenalkan
fitur Desktop Sync Client. Selanjutnya, Apple juga hadir
dengan Cloudnya dan menampilkan video presentasinya
yang membuat decak kagum khalayak banyak. Pemain
besar dunia IT lainnya seperti Google, Microsoft hingga
Amazon turut andil memperkenalkan produk baru
mereka di dalam peta persaingan komputasi awan.

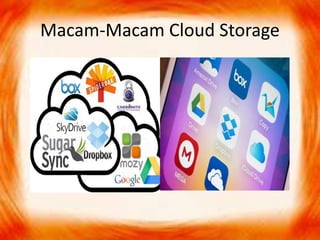

15. Macam-Macam Cloud Storage
