2. Adalah sesuatu yang menyalurkan sinyal
Macam-macam saluran transmisi :
Non fisik : Udara, wave guide
Fisik : kawat, koaksial, kabel laut, serat optik.
Pemilihan salura berdasarkan :
Teknis
Ekonomis
Politis

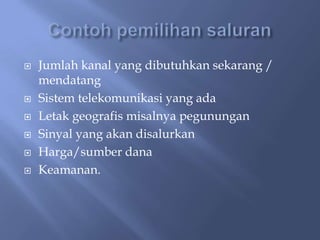

3.
Jumlah kanal yang dibutuhkan sekarang /
mendatang
Sistem telekomunikasi yang ada
Letak geografis misalnya pegunungan
Sinyal yang akan disalurkan
Harga/sumber dana
Keamanan.

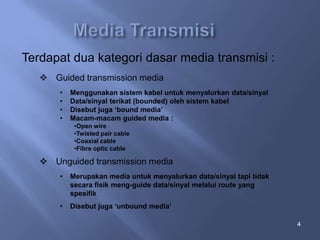

4. Terdapat dua kategori dasar media transmisi :
Guided transmission media
•
•
•
•
Menggunakan sistem kabel untuk menyalurkan data/sinyal
Data/sinyal terikat (bounded) oleh sistem kabel
Disebut juga ‘bound media’
Macam-macam guided media :
•Open wire
•Twisted pair cable
•Coaxial cable
•Fibre optic cable
Unguided transmission media
•
Merupakan media untuk menyalurkan data/sinyal tapi tidak
secara fisik meng-guide data/sinyal melalui route yang
spesifik
•
Disebut juga ‘unbound media’
4

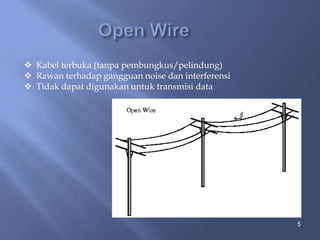

5. Kabel terbuka (tanpa pembungkus/pelindung)
Rawan terhadap gangguan noise dan interferensi
Tidak dapat digunakan untuk transmisi data
5

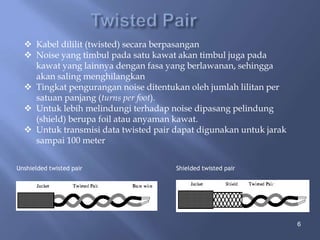

6. Kabel dililit (twisted) secara berpasangan
Noise yang timbul pada satu kawat akan timbul juga pada
kawat yang lainnya dengan fasa yang berlawanan, sehingga
akan saling menghilangkan
Tingkat pengurangan noise ditentukan oleh jumlah lilitan per
satuan panjang (turns per foot).
Untuk lebih melindungi terhadap noise dipasang pelindung
(shield) berupa foil atau anyaman kawat.
Untuk transmisi data twisted pair dapat digunakan untuk jarak
sampai 100 meter

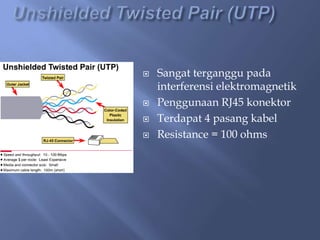

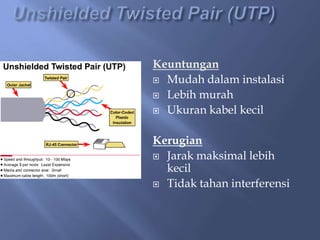

Unshielded twisted pair

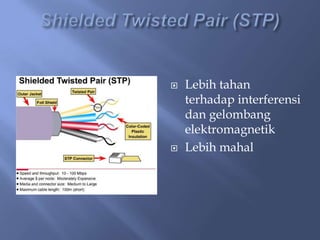

Shielded twisted pair
6

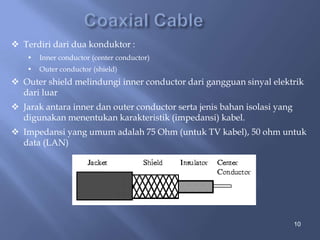

10. Terdiri dari dua konduktor :
•
Inner conductor (center conductor)
•
Outer conductor (shield)
Outer shield melindungi inner conductor dari gangguan sinyal elektrik
dari luar
Jarak antara inner dan outer conductor serta jenis bahan isolasi yang
digunakan menentukan karakteristik (impedansi) kabel.
Impedansi yang umum adalah 75 Ohm (untuk TV kabel), 50 ohm untuk
data (LAN)
10

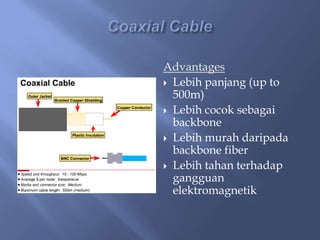

11. Advantages
Lebih panjang (up to
500m)
Lebih cocok sebagai
backbone
Lebih murah daripada
backbone fiber
Lebih tahan terhadap
gangguan
elektromagnetik

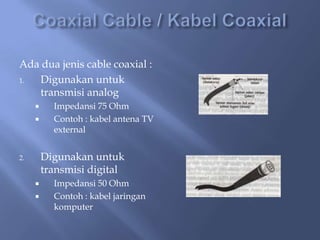

12. Ada dua jenis cable coaxial :
1.
Digunakan untuk
transmisi analog
Impedansi 75 Ohm
Contoh : kabel antena TV
external
Digunakan untuk
transmisi digital
2.
Impedansi 50 Ohm
Contoh : kabel jaringan
komputer
13. Ada dua jenis cable coaxial :
1.
Digunakan untuk
transmisi analog
Impedansi 75 Ohm
Contoh : kabel antena TV
external
Digunakan untuk
transmisi digital
2.
Impedansi 50 Ohm
Contoh : kabel jaringan
komputer

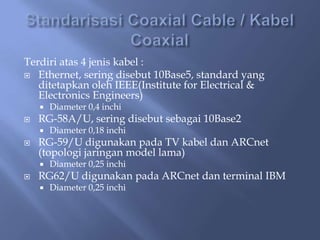

15. Terdiri atas 4 jenis kabel :
Ethernet, sering disebut 10Base5, standard yang
ditetapkan oleh IEEE(Institute for Electrical &
Electronics Engineers)
RG-58A/U, sering disebut sebagai 10Base2
Diameter 0,18 inchi
RG-59/U digunakan pada TV kabel dan ARCnet
(topologi jaringan model lama)
Diameter 0,4 inchi
Diameter 0,25 inchi
RG62/U digunakan pada ARCnet dan terminal IBM
Diameter 0,25 inchi

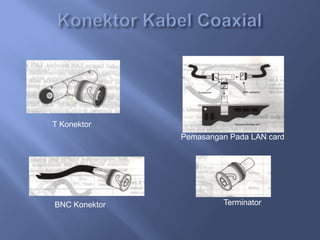

17. Terdiri atas 4 jenis kabel :
Ethernet, sering disebut 10Base5, standard yang
ditetapkan oleh IEEE(Institute for Electrical &
Electronics Engineers)
RG-58A/U, sering disebut sebagai 10Base2
Diameter 0,18 inchi
RG-59/U digunakan pada TV kabel dan ARCnet
(topologi jaringan model lama)
Diameter 0,4 inchi
Diameter 0,25 inchi
RG62/U digunakan pada ARCnet dan terminal IBM
Diameter 0,25 inchi

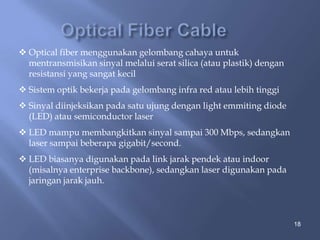

18. Optical fiber menggunakan gelombang cahaya untuk
mentransmisikan sinyal melalui serat silica (atau plastik) dengan
resistansi yang sangat kecil
Sistem optik bekerja pada gelombang infra red atau lebih tinggi
Sinyal diinjeksikan pada satu ujung dengan light emmiting diode
(LED) atau semiconductor laser
LED mampu membangkitkan sinyal sampai 300 Mbps, sedangkan
laser sampai beberapa gigabit/second.
LED biasanya digunakan pada link jarak pendek atau indoor
(misalnya enterprise backbone), sedangkan laser digunakan pada
jaringan jarak jauh.
18

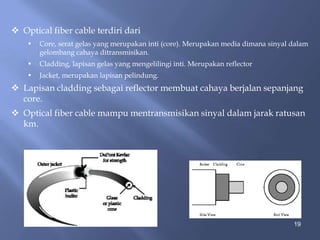

19. Optical fiber cable terdiri dari
•
Core, serat gelas yang merupakan inti (core). Merupakan media dimana sinyal dalam
gelombang cahaya ditransmisikan.
•
Cladding, lapisan gelas yang mengelilingi inti. Merupakan reflector
•
Jacket, merupakan lapisan pelindung.
Lapisan cladding sebagai reflector membuat cahaya berjalan sepanjang
core.
Optical fiber cable mampu mentransmisikan sinyal dalam jarak ratusan
km.
19

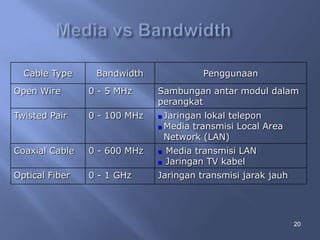

20. Cable Type
Bandwidth
Penggunaan
Open Wire
0 - 5 MHz
Sambungan antar modul dalam
perangkat
Twisted Pair
0 - 100 MHz
Coaxial Cable
0 - 600 MHz
Jaringan lokal telepon
Media transmisi Local Area
Network (LAN)
Optical Fiber
0 - 1 GHz
Media transmisi LAN
Jaringan TV kabel
Jaringan transmisi jarak jauh
20
