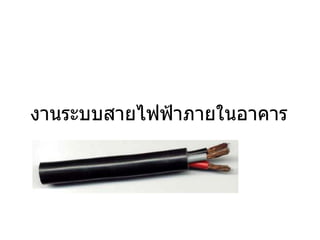

- 1. งานระบบสายไฟฟ้ า ภายในอาคาร 555261 BuildingSystem Equipment 3(2-2-5)
- 2. แหล่งไฟฟ้า • การไฟฟ้าฝ่ายผลิตแห่งประเทศไทย :กฟผ. – ทาหน้าที่ผลิตกระแสไฟฟ้า ได้ไฟฟ้าแรงดันสูงเพื่อสะดวกต่อการขนส่งไปในที่ ห่างไกล • การไฟฟ้านครหลวง : กฟน. – ซื้อไฟฟ้าจาก กฟผ. และจาหน่ายแก่ประชาชนในพื้นที่ กทม. และปริมณฑล • การไฟฟ้าส่วนภูมิภาค : กฟภ. – ซื้อไฟฟ้าจาก กฟผ. และจาหน่ายแก่ประชาชนในพื้นที่ต่างจังหวัด

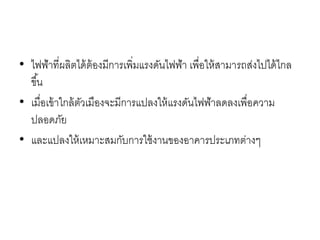

- 3. • ไฟฟ้าที่ผลิตได้ต้องมีการเพิ่มแรงดันไฟฟ้า เพื่อให้สามารถส่งไปได้ไกล ขึ้น •เมื่อเข้าใกล้ตัวเมืองจะมีการแปลงให้แรงดันไฟฟ้าลดลงเพื่อความ ปลอดภัย • และแปลงให้เหมาะสมกับการใช้งานของอาคารประเภทต่างๆ
- 4. 230,000 V 13,800 V 69,000V 12,000 V 220 V 380 V 220 V

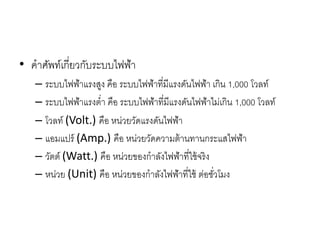

- 5. • คาศัพท์เกี่ยวกับระบบไฟฟ้า – ระบบไฟฟ้าแรงสูงคือ ระบบไฟฟ้าที่มีแรงดันไฟฟ้า เกิน 1,000 โวลท์ – ระบบไฟฟ้าแรงต่า คือ ระบบไฟฟ้าที่มีแรงดันไฟฟ้าไม่เกิน 1,000 โวลท์ – โวลท์ (Volt.) คือ หน่วยวัดแรงดันไฟฟ้า – แอมแปร์ (Amp.) คือ หน่วยวัดความต้านทานกระแสไฟฟ้า – วัตต์ (Watt.) คือ หน่วยของกาลังไฟฟ้าที่ใช้จริง – หน่วย (Unit) คือ หน่วยของกาลังไฟฟ้าที่ใช้ ต่อชั่วโมง

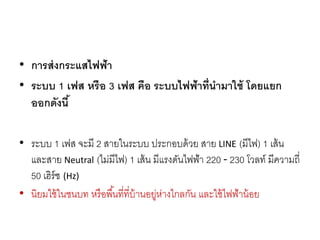

- 6. • การส่งกระแสไฟฟ้า • ระบบ1 เฟส หรือ 3 เฟส คือ ระบบไฟฟ้าที่นามาใช้ โดยแยก ออกดังนี้ • ระบบ 1 เฟส จะมี 2 สายในระบบ ประกอบด้วย สาย LINE (มีไฟ) 1 เส้น และสาย Neutral (ไม่มีไฟ) 1 เส้น มีแรงดันไฟฟ้า 220 - 230 โวลท์ มีความถี่ 50 เฮิร์ซ (Hz) • นิยมใช้ในชนบท หรือพื้นที่ที่บ้านอยู่ห่างไกลกัน และใช้ไฟฟ้าน้อย
- 7. • ระบบ 3เฟส จะมี 4 สายในระบบ ประกอบด้วย สาย LINE (มีไฟ) 3 เส้น และสายนิวตรอน (ไม่มีไฟ) 1 เส้น มีแรงดันไฟฟ้าระหว่าง สายLINE กับ LINE 380 - 400 โวลท์ และแรงดันไฟฟ้าระหว่างสาย LINE กับ Neutral 220 - 230 โวลท์ และมีความถี่ 50 เฮิร์ซ (Hz) เช่นเดียวกัน • สายดิน หรือ GROUND มีทั้ง 2 ระบบ ติดตั้งเข้าไปในระบบเพื่อความ ปลอดภัยของระบบ สายดินจะต้องต่อเข้าไปกับพื้นโลกตามมาตรฐาน กาหนด • นิยมใช้ในเมืองใหญ่ หรือพื้นที่ที่มีการใช้ไฟฟ้ามาก
- 8. • การต่อไฟเมนแบบ 1เฟส คือการต่อสาย L1 , L2 , L3 เพียงสายหนึ่ง สายใดเท่านั้นร่วมกับสาย N และสายดิน เมื่อเสร็จจะได้ไฟที่จะนาไปใช้งาน เท่ากับ 220 โวลท์

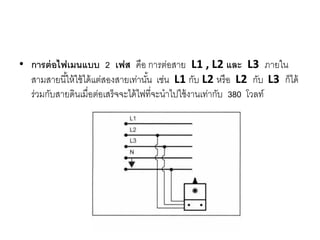

- 9. • การต่อไฟเมนแบบ 2เฟส คือ การต่อสาย L1 , L2 และ L3 ภายใน สามสายนี้ให้ใช้ได้แต่สองสายเท่านั้น เช่น L1 กับ L2 หรือ L2 กับ L3 ก็ได้ ร่วมกับสายดินเมื่อต่อเสร็จจะได้ไฟที่จะนาไปใช้งานเท่ากับ 380 โวลท์
- 10. • การต่อไฟเมนแบบ 3เฟส คือการต่อสาย L1 , L2 และ L3 ทั้งสามสาย ร่วมกับสายดิน เมื่อต่อเสร็จจะได้ไฟที่จะนาไปใช้เท่ากับ 380 โวลท์
- 11. • ไฟฟ้า 1เฟส(220 V) ใช้กับอุปกรณ์ไฟฟ้า และแสงสว่างทั่วไป ใน อาคารทั่วไปที่มีความต้องการไฟฟ้าต่า • ไฟฟ้า 3 เฟส (380 V) ใช้กับอุปกรณ์ไฟฟ้า ในอาคารที่มีความ ต้องการไฟฟ้าสูง อาคารขนาดใหญ่ โรงงานอุตสาหกรรม
- 12. กระแสไฟฟ้า หม้อแปลง MDB: ตู้ควบคุมหลัก วงจรย่อย อุปกรณ์ไฟฟ้า
- 13. • หม้อแปลงไฟฟ้า • หม้อแปลงไฟฟ้าเป็นอุปกรณ์ไฟฟ้าสาหรับแปลงแรงดันไฟฟ้าให้สูงขึ้น หรือต่าลง เพื่อให้เหมาะสมกับงานที่จะใช้ • การทางานโดยใช้ขดลวด 2 ขด อยู่ใกล้กัน เพื่อให้เกิดกระแสแม่เหล็ก เหนี่ยวนาให้แรงดันไฟฟ้า เปลี่ยนแปลงเพิ่มขึ้นหรือลดลง – ขดลวดปฐมภูมิ (Primary Winding) – ขดลวดทุติยภูมิ (Secondary Winding)
- 14. • ขนาดของหม้อแปลงไฟฟ้า (การแบ่งตามขนาด) –ขนาดเล็กจนถึง 1 VA เป็นหม้อแปลงที่ใช้กับการเชื่อมต่อระหว่างสัญญาณใน งานอิเล็กทรอนิกส์ – ขนาด 1-1000 VA เป็นหม้อแปลงที่ใช้กับงานด้านเครื่องใช้ไฟฟ้าภายในบ้าน ขนาดเล็ก – ขนาด 1 kVA -1 MVA เป็นหม้อแปลงที่ใช้กับงานจาหน่ายไฟฟ้าในโรงงาน สานักงาน ที่พักอาศัย – ขนาดใหญ่ตั้งแต่ 1 MVA ขึ้นไป เป็นหม้อแปลงที่ใช้กับงานระบบไฟฟ้ากาลัง ในสถานีไฟฟ้าย่อย การผลิตและจ่ายไฟฟ้า
- 16. • การทางานของหม้อแปลงจะมีกระแสไฟฟ้าปริมาณมากไหลผ่านคอยล์ของหม้อ แปลง • เกิดความร้อนภายในหม้อแปลง •ระบายความร้อนออกสู่ภายนอก – ผ่านน้ามันหม้อแปลง – วัสดุฉนวนอื่นๆ เรซิ่น ของแข็ง • สาหรับหม้อแปลงขนาดพิกัดสูงๆจะมีการเพิ่มพื้นที่ผิวในการระบายความร้อน โดย การทาครีบ หรือ ลอนระบายความร้อน นอกจากนั้น อาจใช้พัดลมขนาดใหญ่ช่วย ในการระบายความร้อนด้วยอีกแรงหนึ่ง
- 17.
- 18. • สายไฟฟ้า VCT •สายไฟฟ้าตารางนี้เรียกว่า สาย VCT นิยมใช้ในการเดินสายเข้าเครื่องจักรกล ไฟฟ้าที่มีการเคลื่อนไหวอยู่ตลอดเวลา เช่น มอเตอร์ไฟฟ้า • สายชนิดนี้จะมีฉนวน 2 ชั้น สามารถกันความชื้นได้ดี เช่นเดียวกับสาย NYY แต่มี ความอ่อนตัวมากกว่าสาย NYY • การติดตั้ง : เดินในท่อร้อยสายโลหะอ่อน
- 19. • สายไฟฟ้าTHW • เรียกว่าสายTHW ใช้งานที่อุณหภูมิไม่เกิน 70°C แรงดันไม่เกิน 750V • สายไฟฟ้าชนิดนี้มีลักษณะเป็นสายกลมเดี่ยว ตัวนาเป็นทองแดงหุ้มฉนวน PVC • นิยมใช้สายชนิดนี้เป็นสายวงจรย่อย สายป้อน และสายประธาน • การติดตั้ง : เดินในท่อร้อยสาย
- 20. • สายไฟฟ้า NYY •สายไฟฟ้าชนิดนี้มีชื่อเรียกว่า NYY เป็นสายที่มีฉนวน 2 ชั้น โดยฉนวน PVC ชั้นในจะทาหน้าที่เป็นฉนวนหุ้มตัวนาเอาไว้ส่วนฉนวน PVC ชั้นนอกทาหน้าที่เป็น เปลือก ซึ่งสามารถทนความชื้นได้สูง • สายชนิดนี้สามารถใช้ฝังดินได้โดยตรง • โดยทั่วไปนิยมใช้สายชนิดนี้เป็นสายป้อน และสายประธาน ที่ติดตั้งใต้ดิน • การติดตั้ง : เดินฝังดินโดยตรง , เดินฝังดินในท่อร้อยสาย
- 21. การจ่ายกระแสไฟฟ้าในระบบไฟฟ้ากาลัง จาก แผงควบคุมหลักไปยัง แผงควบคุมย่อยจาแนกได้ดังนี้ ระบบสายป้อน •การเดินสายใน ท่อร้อยสายไฟ(Conduit) •การวางสายใน ราง(Cable Tray) •การเดินสายใน ไวร์เวย์(Wire Way) •การใช้ ทางเดินบัส(Bus Way)
- 22. • การร้อยสายไฟ :Conduit – เพื่อป้องกันความเสียหายที่จะเกิดขึ้นกับสายไฟฟ้าโดยตรง – เพื่อป้องกันความชื้น – เพื่อความปลอดภัยของผู้ใช้งาน – เพื่อความสวยงาม

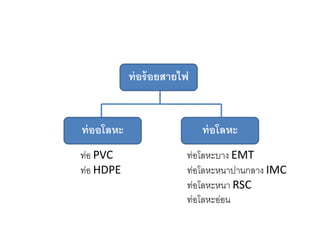

- 23. ท่อร้อยสายไฟ ท่อโลหะท่ออโลหะ ท่อ PVC ท่อ HDPE ท่อโลหะบางEMT ท่อโลหะหนาปานกลาง IMC ท่อโลหะหนา RSC ท่อโลหะอ่อน
- 24. • ท่อ PVCสีเหลือง • ท่อพีวีซี (PolyVinyl Chloride) • ทาด้วยพลาสติกพีวีซี ที่มีคุณสมบัติต้านเปลวไฟ แต่ข้อเสียคือขณะที่ถูกไฟไหม้จะ มีก๊าซพิษที่เป็นอันตรายต่อคนเราออกมาด้วย • ไม่ทนต่อแสงอัลตร้าไวโอเล็ตทาให้ท่อกรอบเมื่อโดนแดดเป็นเวลานาน • ที่ใช้ในงานไฟฟ้ามีสีเหลือง มีขนาดตั้งแต่ 1/2" - 4" และยาวท่อนละ 4 เมตร

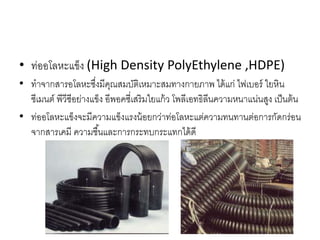

- 25. • ท่ออโลหะแข็ง (HighDensity PolyEthylene ,HDPE) • ทาจากสารอโลหะซึ่งมีคุณสมบัติเหมาะสมทางกายภาพ ได้แก่ ไฟเบอร์ ใยหิน ซีเมนต์ พีวีซีอย่างแข็ง อีพอคซี่เสริมใยแก้ว โพลีเอทธิลีนความหนาแน่นสูง เป็นต้น • ท่ออโลหะแข็งจะมีความแข็งแรงน้อยกว่าท่อโลหะแต่ความทนทานต่อการกัดกร่อน จากสารเคมี ความชื้นและการกระทบกระแทกได้ดี
- 26. Electrical Metal Tubing- EMT ท่อโลหะบาง ท่อเหล็กชุบสังกะสีแบบบาง มีขนาดมาตรฐานตั้งแต่ 0.5นิ้ว-2นิ้ว และความยาวมาตรฐาน3เมตร/เส้น ทาเกลียวไม่ได้ เหมาะที่จะใช้เดินสายภายในอาคาร โดยเดินลอยหรือฝังในอิฐ Intermediate Metal Conduit - IMC ท่อโลหะหนาปานกลาง ท่อเหล็กชุบสังกะสี มีขนาด0.5นิ้ว-4นิ้ว และความยาว3เมตร/เส้น เหมาะที่จะใช้เดินสายภายนอกอาคาร หรือฝังในคอนกรีต มีความหนาเพียงพอที่จะทาเกลียวท่อได้
- 27. Rigid Steel Conduit- RSC ท่อโลหะหนา ท่อเหล็กชุบสังกะสีแบบหนา มีขนาด0.5นิ้ว-6นิ้ว ความยาว3เมตร/เส้น เหมาะที่จะใช้เดินภายนอก ฝังในคอนกรีต หรือฝังใต้ดิน สามารถรับแรงกดได้ดีมาก Flexible Metal Conduit ท่อโลหะอ่อน ท่อโลหะอ่อน เหมาะที่จะใช้เดินภายใน บางช่วงเท่านั้น เช่น เดินข้ามมอเตอร์ เดินเข้าโคมไฟ เป็นต้น
- 29. CABLE TRAY รางเดินสายไฟ ชนิดรางต่อ(Trough Type) สาหรับสายไฟขนาดเล็ก ชนิดรางบันได (Ladder Type) สาหรับสายไฟขนาดกลางและใหญ่ และชนิดรางพับ สาหรับสายควบคุม Trough Type Ladder Type Channel Type
- 30. • Cable Trayแบบรางบันได (Ladder Type) • ทาด้วยเหล็กแผ่นบางเคลือบผิวแบบสังกะสีจุ่มร้อน (Hot dipgalvanized ) และพ่นด้วยสีฝุ่น Epoxy ( Epoxy powder paint ) • เหมาะสาหรับวางสายเมนขนาดใหญ่และงานนอกอาคารทุกสภาวะแวดล้อม
- 31.
- 32. • รางเดินสาย (Wireway) •ใช้สาหรับเดินสายขนาดเล็ก จานวนมากๆ • รางเดินสายต้องใช้งานในที่เปิดโล่งเท่านั้น ต้องสามารถเข้าถึงได้หลังจากติดตั้งแล้ว • การติดตั้งรางเดินสายต้องมีการจับยึดที่มั่นคงแข็งแรงทุกระยะห่างกันไม่เกิน 1.50 เมตร
- 33. BUS DUCT คือ แท่งโลหะที่ใช้แทนสายไฟเมื่อต้องการใช้ไฟมาก ทาด้วยทองแดงหรืออะลูมิเนียม ใช้ในอาคารใหญ่ๆที่ต้องการไฟมาก เนื่องจากสายไฟขนาดใหญ่ที่สุดจ่ายกระแสได้ไม่เพียงพอ หรือเพียงพอแต่ราคาจะสูงมาก ติดตั้งจากห้องไฟฟ้าไปยังช่องท่อ ต้องเตรียมทางเดินให้ BUS DUCT ออกจากห้องไฟฟ้าไปสู่ช่องท่อ เพราะเป็นแท่งโลหะที่หนัก และ ยากต่อการหักเลี้ยว ทางเดินบัส เรียกว่า BUS WAY ใช้แทนการเดินสายไฟฟ้าในรางเหมาะกับกระแสไฟฟ้าแรงดันสูงๆและในอาคารใหญ่ๆ ช่วยประหยัดพื้นที่และลดความสูญเสียไฟฟ้าลง
- 37.

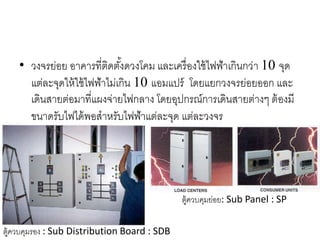

- 38. • วงจรย่อย อาคารที่ติดตั้งดวงโคมและเครื่องใช้ไฟฟ้าเกินกว่า 10 จุด แต่ละจุดให้ใช้ไฟฟ้าไม่เกิน 10 แอมแปร์ โดยแยกวงจรย่อยออก และ เดินสายต่อมาที่แผงจ่ายไฟกลาง โดยอุปกรณ์การเดินสายต่างๆ ต้องมี ขนาดรับไฟได้พอสาหรับไฟฟ้าแต่ละจุด แต่ละวงจร ตู้ควบคุมรอง : Sub Distribution Board : SDB ตู้ควบคุมย่อย: Sub Panel : SP
- 39. • การป้องกันการลัดวงจร และการใช้กระแสไฟฟ้าเกินกาลังการต่อสาย เข้ากับสายของการไฟฟ้าฯ จะต้องมีเครื่องตัดไฟฟ้าไว้เมื่อมีการลัดวงจร หรือใช้ไฟฟ้าเกินกาลัง โดยมีสวิตซ์เมนไว้ตัดกระแสทั้งหมดที่จ่ายเข้าสู่ อาคาร และสวิตซ์ตัดตอนทุกวงจรย่อยที่แยกจากวงจรหลัก เซอร์กิตเบรคเกอร์: Circuit Breaker: CB

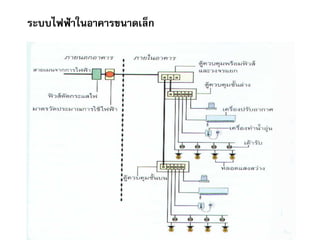

- 40.
- 41.
- 42. ระบบไฟฟ้าสารอง 1. เครื่องกาเนิดไฟฟ้า(Gernerator) 2. ระบบUPS (Uninterruptible Power Supply) 3. ระบบแสงสว่างฉุกเฉิน อาคารสูง อาคารขนาดใหญ่พิเศษ โรงพยาบาล อาคารที่มีผู้ใช้เป็นจานวนมาก และเกี่ยวข้องกับ ความปลอดภัย จาเป็นต้องมีระบบไฟฟ้าสารอง ประกอบด้วย
- 43. เครื่องกาเนิดไฟฟ้า(Gernerator) ทางานอัตโนมัติ ใช้น้ามันดีเซล หลังจากไฟฟ้าดับจะสตาร์ทเครื่องและ มีสวิทซ์ สับเปลี่ยนจ่ายไฟให้อุปกรณ์ไฟฟ้า อาทิ ระบบแสงสว่าง ระบบเตือนภัยอัคคีภัย ระบบลิฟต์ ระบบปั๊มน้าดี และน้าดับเพลิง ระบบพัดลมอัดอากาศ (ในชั้นใต้ดินและในบันไดหนีไฟ) ระบบ ชุมสายโทรศัพท์ ระบบบาบัดน้าเสีย (ในอาคารขนาดใหญ่) ตาแหน่งของห้อง ควรอยู่ใกล้ห้องหม้อแปลง สามารถระบายอากาศได้ดี ขนาดโดยทั่วไป กว้าง 4.50 เมตร ยาว 5 - 10 เมตร สูง 3.50 เมตร
- 44. • การเดินสายไฟฟ้า แบ่งออกเป็น –การเดินสายไฟฟ้าภายนอกอาคาร – การเดินสายไฟฟ้าภายในอาคาร โดยจะต้องเป็นไปตามมาตรฐานของการไฟฟ้านครหลวง และการไฟฟ้าส่วนภูมิภาค
- 45. การเดินสายไฟฟ้าภายนอกอาคาร 1.สายไฟนอกอาคาร จะต้องเป็นชนิดทนฝน มีฉนวนหุ้มที่เป็นโพลีไวนิลคลอไรด์ หรือ โพลิธีน เดินสายแบบใช้ลูกถ้วย หรือ ตุ้ม 1.1 การเดินสายบนตุ้ม - เดินเกาะไปตามสิ่งก่อสร้าง ระยะห่างของตุ้มไม่เกิน 2.50 เมตร - เดินผ่านที่โล่งระยะห่างของตุ้มจะต้องไม่เกิน 5.00 เมตร - ขนาดหน้าตัดของสายไฟจะต้องไม่น้อยกว่า 2 ตารางมิลลิเมตร
- 46. การเดินสายไฟฟ้าภายนอกอาคาร(ต่อ) 1.2 การเดินสายบนลูกถ้วย - เดินเกาะไปตามสิ่งก่อสร้างระยะห่างลูกถ้วยไม่เกิน 5.00 เมตร - เดินผ่านที่โล่งมีข้อกาหนด ดังนี้ สายไฟต้องมีระยะสูงจากพื้นอย่างน้อย 2.50 เมตร ถ้ามียานพาหนะลอด สายไฟจะต้องสูงจากพื้นไม่น้อยกว่า 5.50 เมตร สายไฟที่ขึงข้ามหลังคา จะต้องสูงกว่ายอดหลังคาไม่น้อยกว่า 1.00 เมตร หากหลังคานั้นคนสามารถขึ้ นไปเดินได้ สายไฟจะต้องอยู่สูงจากส่วนสูงสุดของหลังคา ไม่น้อยกว่า 2.50 เมตร 1.3 สายไฟที่เดินในระยะต่ากว่า 2.50 เมตรโดยวัดจากพื้น ให้เดินสายในท่อโลหะ หรือ ท่อพลาสติกอย่างหนา

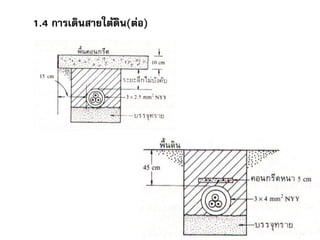

- 47. 1.4 การเดินสายใต้ดิน ต้องฝังท่อและสายให้ลึกลงไปตาม ตัวอย่าง
- 48.
- 49. การเดินสายไฟฟ้าภายในอาคาร(ต่อ) 2.วิธีเดินสายไฟฟ้าในอาคาร 2.1 การเดินสายในไม้ราง ใช้เฉพาะในที่แห้ง(ปัจจุบันไม่นิยม) 2.2การเดินสายบนพุกประกับ ขนาดของสายต้องไม่เกิน 6 ตารางมิลลิเมตร - ช่วงระยะพุกประกับไม่เกิน 150 เซนติเมตร - ระยะห่างของสายไฟไม่ต่ากว่า 2.5 เซนติเมตร - ระยะห่างของสายไฟฟ้ากับสิ่งก่อสร้างไม่ต่ากว่า 0.50 เซนติเมตร
- 50. การเดินสายไฟฟ้าภายในอาคาร(ต่อ) 2.3 การเดินสายไฟเกาะกับผนัง จะต้องใช้คลิปจับสาย(Clipor Strap) สายที่ เดินทะลุสิ่งก่อสร้าง ต้องมีปลอกที่เป็นฉนวนไฟฟ้าหุ้มสายไว้ เพื่อป้องกันสาย ฉีกขาดหรือเป็นอันตราย 2.4 การเดินสายฝังในผนังตึก ควรใช้สายหุ้มฉนวนที่มีปลอกหุ้มภายนอก ชนิดที่ ผู้ผลิตแนะนาให้ใช้กับการฝังในผนังตึก
- 51. ระบบไฟฟ้า • ตาแหน่งห้องเครื่องไฟฟ้า (หม้อแปลงและ MDB) MDB : Main Distribution board : แผงควบคุมการจ่ายไฟฟ้าหลัก – อยู่ในพื้นที่ที่ผู้เกี่ยวข้องสามารถเข้าถึงง่าย เพื่อดูแลรักษาซ่อมบารุง – ห้องหม้อแปลงต้องมีอากาศถ่ายเทได้สะดวก – มีช่องทางขนหม้อแปลงออกได้ทั้งลูก – พื้นห้อง คสล. หนา 125 มม. น้าไม่ท่วม – ผนังห้อง คสล. หนา 125 มม. , อิฐ หรือคอนกรีตบล็อก หนา 200 มม. – พื้นที่ปฏิบัติงาน อย่างน้อย 0.90 ม. โดยรอบ ด้านบน 2.00 ม. (F-C min. 4.00-3.50 ม.)
- 52. ระบบไฟฟ้า • หม้อแปลงภายนอกอาคาร – หม้อแปลงต้องอยู่ในที่ล้อม –ส่วนที่มีกระแสต้องอยู่สูงจากพื้นมากกว่า 2.75 ม. – รั้วสูงไม่น้อยกว่า 2 ม. – ระยะระหว่างหม้อแปลงไม่น้อยกว่า 0.60 ม. – ระยะระหว่างหม้อแปลงกับรั้วไม่น้อยกว่า 1.20 ม.
- 53. ระบบไฟฟ้า • ขนาดห้องเครื่องไฟฟ้า • ขนาดกาลังไฟฟ้าสาหรับอาคารปรับอากาศทั่วๆไปประมาณ 150 VA/ ตร.ม. • ขนาดห้องหม้อแปลง + MDB – 1,000 kVA 150 ตร.ม. – 2,000 kVA 200 ตร.ม. – 3,000 kVA 250 ตร.ม. – 5,000 kVA 350 ตร.ม. – 7,000 kVA 450 ตร.ม. – 10,000 kVA 600 ตร.ม.

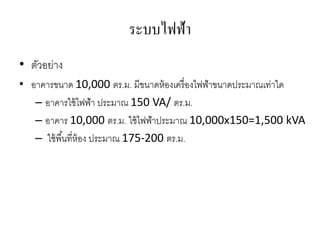

- 54. ระบบไฟฟ้า • ตัวอย่าง • อาคารขนาด10,000 ตร.ม. มีขนาดห้องเครื่องไฟฟ้าขนาดประมาณเท่าใด – อาคารใช้ไฟฟ้า ประมาณ 150 VA/ ตร.ม. – อาคาร 10,000 ตร.ม. ใช้ไฟฟ้าประมาณ 10,000x150=1,500 kVA – ใช้พื้นที่ห้อง ประมาณ 175-200 ตร.ม.
- 55. ระบบไฟฟ้า • ไฟฟ้าสารอง เพื่อจัดไฟฟ้าชั่วคราวให้กับพื้นที่สาคัญของโครงการเช่น ไฟฟ้าเพื่อการดับเพลิง ไฟฟ้าแสงสว่าง ไฟฟ้าห้องผ่าตัด ห้องICU
- 56. ระบบไฟฟ้า • ทางานด้วยน้ามันดีเซล เพื่อปั่นไฟฟ้าไปยังส่วนต่างๆ –ห้องจะมีการเก็บน้ามันด้วย ต้องมีการระบายอากาศ และความร้อน – มีช่องเปิดที่สามารถขนถ่ายวัสดุ อุปกรณ์ขนาดใหญ่ได้ (ในอาคารที่ใหญ่มาก ต้องมีที่ให้รถถอยมาเติมน้ามัน) – ห้อง และประตูต้องทนไฟ – ป้องกันเสียง เนื่องจากตอนทางานเครื่องจะมีเสียงดัง – อยู่ใกล้หม้อแปลง – มีระยะที่สามารถทาการดูแลรักษาได้โดยรอบ – ขนาด 4.5 x 5.0-10.0 x 3.5-4.0
- 57. •มีการป้องกันเรื่องน้าท่วม •ความสูงมากพอ (ระยะจากพื้นถึงฝ้า 4เมตร หรืออย่างต่า 3.5 เมตร) •ขนของเข้าออกสะดวก (ประตูกว้างอย่างน้อย 2 เมตร) •มีการระบายความร้อนที่ดี เพื่อเพิ่มประสิทธิภาพของหม้อแปลง ขนาดห้อง หม้อแปลง MDB 5-6 m. 2.5 m. 2 m. 12 m 5 m 2x2000KVA 12 m 8 m 2x2000KVA ห้องหม้อแปลงและห้องควบคุม สาหรับหม้อแปลงที่ติดตั้งในอาคาร
- 58. การเดินสายไฟฟ้า คือการนากระแสไฟฟ้าจากแหล่งผลิตมาใช้ ณ.จุดที่ต้องการ เพื่อ 1.ให้กาลังงานในเครื่องใช้ไฟฟ้าต่างๆเช่นขับเคลื่อนใบพัด ของพัดลม เครื่องซักผ้า หรือทาให้เกิดความร้อนเช่นเตาไฟฟ้า เครื่องทาน้าร้อน 2.ทาให้เกิดแสงสว่างแก่หลอดไฟฟ้าประเภทต่างๆ การเดินสายไฟฟ้า แบ่งออกเป็น การเดินสายไฟฟ้าภายนอกอาคาร การเดินสายไฟฟ้าภายในอาคาร โดยจะต้องเป็นไปตามมาตรฐานของการไฟฟ้านครหลวง และการ ไฟฟ้าส่วนภูมิภาค
- 59. การป้องกันอันตรายเกี่ยวกับการเดินสาย 1. วงจรย่อย อาคารที่ติดตั้งดวงโคมและเครื่องใช้ไฟฟ้าเกินกว่า 10 จุด แต่ละ จุดให้ใช้ไฟฟ้าไม่เกิน 10 แอมแปร์ โดยแยกวงจรย่อยออก และเดินสายต่อมาที่ แผงจ่ายไฟกลาง โดยอุปกรณ์การเดินสายต่างๆ ต้องมีขนาดรับไฟได้พอสาหรับ ไฟฟ้าแต่ละจุด แต่ละวงจร 2. การป้องกันการลัดวงจร และการใช้กระแสไฟฟ้าเกินกาลัง การต่อสายเข้ากับสาย ของการไฟฟ้าฯ จะต้องมีเครื่องตัดไฟฟ้าไว้เมื่อมีการลัดวงจรหรือใช้ไฟฟ้าเกิน กาลัง โดยมีสวิตซ์เมนไว้ตัดกระแสทั้งหมดที่จ่ายเข้าสู่อาคาร และสวิตซ์ตัดตอน ทุกวงจรย่อยที่แยกจากวงจรหลัก

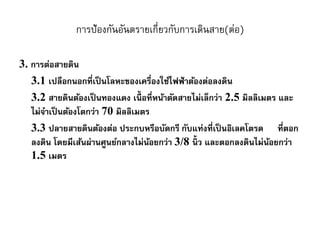

- 60. การป้องกันอันตรายเกี่ยวกับการเดินสาย(ต่อ) 3. การต่อสายดิน 3.1 เปลือกนอกที่เป็นโลหะของเครื่องใช้ไฟฟ้าต้องต่อลงดิน 3.2สายดินต้องเป็นทองแดง เนื้ อที่หน้าตัดสายไม่เล็กว่า 2.5 มิลลิเมตร และ ไม่จาเป็นต้องโตกว่า 70 มิลลิเมตร 3.3 ปลายสายดินต้องต่อ ประกบหรือบัดกรี กับแท่งที่เป็นอิเลคโตรด ที่ตอก ลงดิน โดยมีเส้นผ่านศูนย์กลางไม่น้อยกว่า 3/8 นิ้ ว และตอกลงดินไม่น้อยกว่า 1.5 เมตร

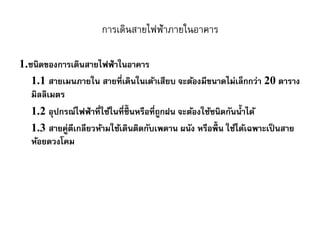

- 61. การเดินสายไฟฟ้าภายในอาคาร 1.ชนิดของการเดินสายไฟฟ้าในอาคาร 1.1 สายเมนภายใน สายที่เดินในเต้าเสียบจะต้องมีขนาดไม่เล็กกว่า 20 ตาราง มิลลิเมตร 1.2 อุปกรณ์ไฟฟ้าที่ใช้ในที่ชื้ นหรือที่ถูกฝน จะต้องใช้ชนิดกันน้าได้ 1.3 สายคู่ตีเกลียวห้ามใช้เดินติดกับเพดาน ผนัง หรือพื้น ใช้ได้เฉพาะเป็นสาย ห้อยดวงโคม
