Vektor gaya dapat dijumlahkan menggunakan hukum paralelogram atau segitiga. Hukum paralelogram menyatakan bahwa vektor hasil penjumlahan dua vektor akan sejajar dengan sisi diagonal paralelogram yang dibentuk oleh kedua vektor tersebut. Hukum segitiga menyatakan bahwa vektor hasil penjumlahan akan sejajar dengan sisi yang menghubungkan ujung belakang vektor pertama dengan uj

1. Kuliah-2 Mekanika Teknik
VEKTOR GAYA (Part-1)
Adi Wirawan Husodo
Teknik Permesinan Kapal – PPNS
Ganjil 2011/2012

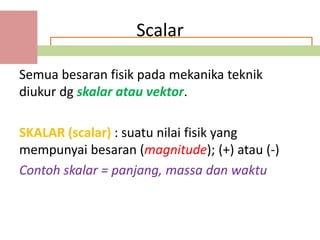

2. Scalar
Semua besaran fisik pada mekanika teknik
diukur dg skalar atau vektor.
SKALAR (scalar) : suatu nilai fisik yang
mempunyai besaran (magnitude); (+) atau (-)
Contoh skalar = panjang, massa dan waktu

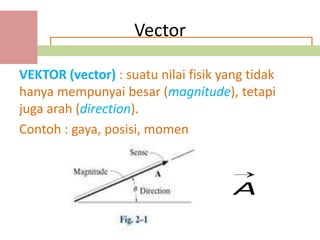

3. Vector
VEKTOR (vector) : suatu nilai fisik yang tidak
hanya mempunyai besar (magnitude), tetapi
juga arah (direction).
Contoh : gaya, posisi, momen
A

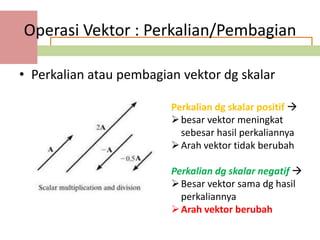

4. Operasi Vektor : Perkalian/Pembagian
• Perkalian atau pembagian vektor dg skalar
Perkalian dg skalar positif 
 besar vektor meningkat
sebesar hasil perkaliannya
 Arah vektor tidak berubah
Perkalian dg skalar negatif 
 Besar vektor sama dg hasil
perkaliannya
 Arah vektor berubah

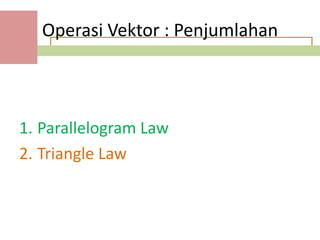

5. Operasi Vektor : Penjumlahan
1. Parallelogram Law
2. Triangle Law

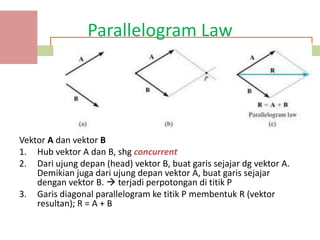

6. Parallelogram Law
Vektor A dan vektor B
1. Hub vektor A dan B, shg concurrent
2. Dari ujung depan (head) vektor B, buat garis sejajar dg vektor A.
Demikian juga dari ujung depan vektor A, buat garis sejajar
dengan vektor B.  terjadi perpotongan di titik P
3. Garis diagonal parallelogram ke titik P membentuk R (vektor
resultan); R = A + B

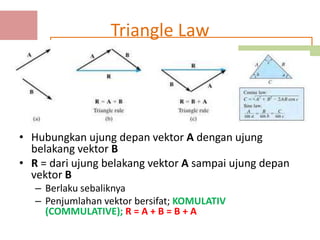

7. Triangle Law
• Hubungkan ujung depan vektor A dengan ujung
belakang vektor B
• R = dari ujung belakang vektor A sampai ujung depan
vektor B
– Berlaku sebaliknya
– Penjumlahan vektor bersifat; KOMULATIV
(COMMULATIVE); R = A + B = B + A

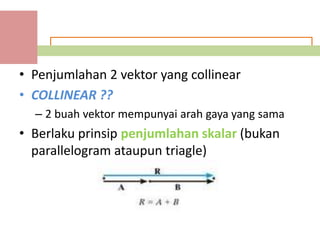

8. • Penjumlahan 2 vektor yang collinear
• COLLINEAR ??
– 2 buah vektor mempunyai arah gaya yang sama
• Berlaku prinsip penjumlahan skalar (bukan
parallelogram ataupun triagle)

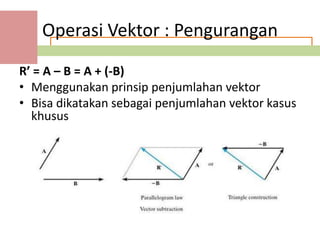

9. Operasi Vektor : Pengurangan
R’ = A – B = A + (-B)
• Menggunakan prinsip penjumlahan vektor
• Bisa dikatakan sebagai penjumlahan vektor kasus
khusus

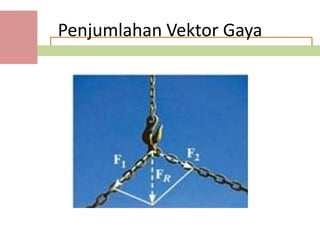

10. Penjumlahan Vektor Gaya

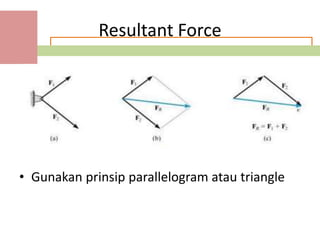

11. Resultant Force
• Gunakan prinsip parallelogram atau triangle

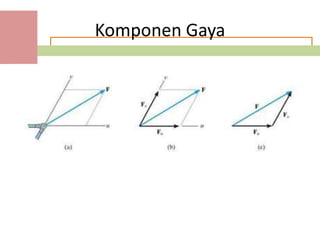

12. Komponen Gaya

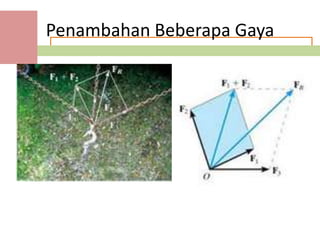

13. Penambahan Beberapa Gaya

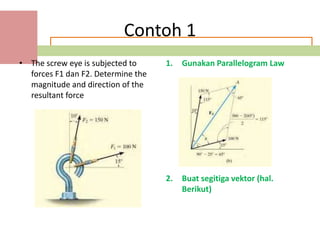

14. Contoh 1
• The screw eye is subjected to 1. Gunakan Parallelogram Law
forces F1 dan F2. Determine the
magnitude and direction of the
resultant force
2. Buat segitiga vektor (hal.
Berikut)

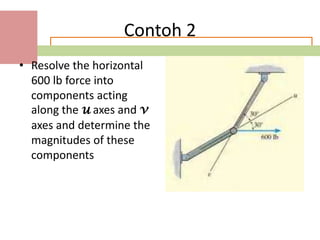

16. Contoh 2
• Resolve the horizontal
600 lb force into
components acting
along the u axes and v
axes and determine the
magnitudes of these
components

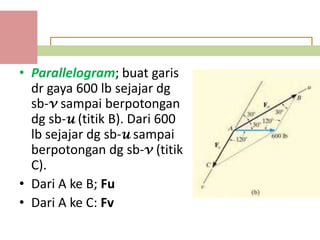

17. • Parallelogram; buat garis
dr gaya 600 lb sejajar dg
sb-v sampai berpotongan
dg sb-u (titik B). Dari 600
lb sejajar dg sb-u sampai
berpotongan dg sb-v (titik
C).
• Dari A ke B; Fu
• Dari A ke C: Fv

18. • Gunakan prinsip
segitiga  Fu & Fv bisa
diketahui

19. Terima Kasih
