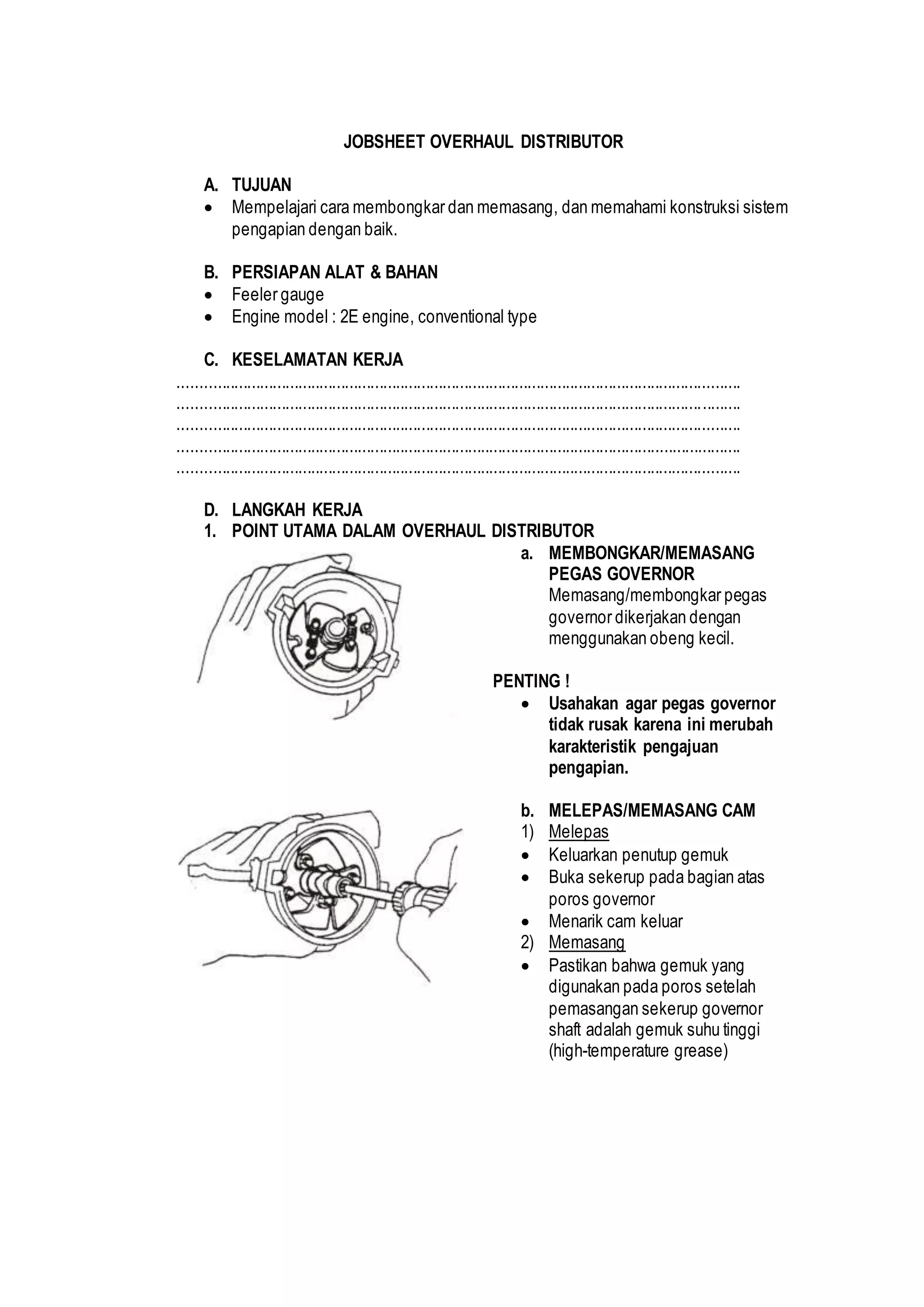

1. JOBSHEET OVERHAUL DISTRIBUTOR
A. TUJUAN
 Mempelajari cara membongkar dan memasang, dan memahami konstruksi sistem
pengapian dengan baik.
B. PERSIAPAN ALAT & BAHAN
 Feeler gauge
 Engine model : 2E engine, conventional type
C. KESELAMATAN KERJA
....................................................................................................................................
........................................................................................................................... .........
....................................................................................................................................
....................................................................................................................................
....................................................................................................................................
D. LANGKAH KERJA
1. POINT UTAMA DALAM OVERHAUL DISTRIBUTOR
a. MEMBONGKAR/MEMASANG
PEGAS GOVERNOR
Memasang/membongkar pegas
governor dikerjakan dengan
menggunakan obeng kecil.
PENTING !
 Usahakan agar pegas governor
tidak rusak karena ini merubah
karakteristik pengajuan
pengapian.
b. MELEPAS/MEMASANG CAM
1) Melepas
 Keluarkan penutup gemuk
 Buka sekerup pada bagian atas
poros governor
 Menarik cam keluar
2) Memasang
 Pastikan bahwa gemuk yang
digunakan pada poros setelah
pemasangan sekerup governor
shaft adalah gemuk suhu tinggi
(high-temperature grease)

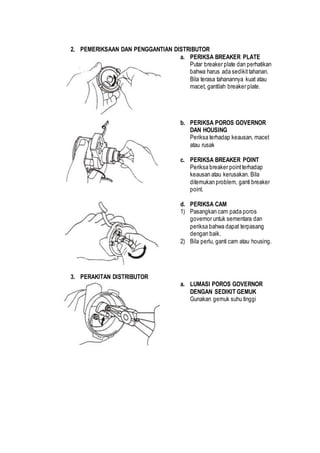

2. 2. PEMERIKSAAN DAN PENGGANTIAN DISTRIBUTOR
a. PERIKSA BREAKER PLATE
Putar breaker plate dan perhatikan
bahwa harus ada sedikit tahanan.
Bila terasa tahanannya kuat atau
macet, gantilah breaker plate.
b. PERIKSA POROS GOVERNOR
DAN HOUSING
Periksa terhadap keausan, macet
atau rusak
c. PERIKSA BREAKER POINT
Periksa breaker point terhadap
keausan atau kerusakan. Bila
ditemukan problem, ganti breaker
point.
d. PERIKSA CAM
1) Pasangkan cam pada poros
governor untuk sementara dan
periksa bahwa dapat terpasang
dengan baik.
2) Bila perlu, ganti cam atau housing.
3. PERAKITAN DISTRIBUTOR
a. LUMASI POROS GOVERNOR
DENGAN SEDIKIT GEMUK
Gunakan gemuk suhu tinggi

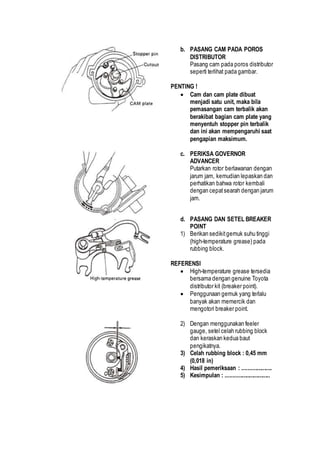

3. b. PASANG CAM PADA POROS
DISTRIBUTOR
Pasang cam pada poros distributor
seperti terlihat pada gambar.
PENTING !
 Cam dan cam plate dibuat
menjadi satu unit, maka bila
pemasangan cam terbalik akan
berakibat bagian cam plate yang
menyentuh stopper pin terbalik
dan ini akan mempengaruhi saat
pengapian maksimum.
c. PERIKSA GOVERNOR
ADVANCER
Putarkan rotor berlawanan dengan
jarum jam, kemudian lepaskan dan
perhatikan bahwa rotor kembali
dengan cepat searah dengan jarum
jam.
d. PASANG DAN SETEL BREAKER
POINT
1) Berikan sedikit gemuk suhu tinggi
(high-temperature grease) pada
rubbing block.
REFERENSI
 High-temperature grease tersedia
bersama dengan genuine Toyota
distributor kit (breaker point).
 Penggunaan gemuk yang terlalu
banyak akan memercik dan
mengotori breaker point.
2) Dengan menggunakan feeler
gauge, setel celah rubbing block
dan keraskan kedua baut
pengikatnya.
3) Celah rubbing block : 0,45 mm
(0,018 in)
4) Hasil pemeriksaan : ....................
5) Kesimpulan : ..............................

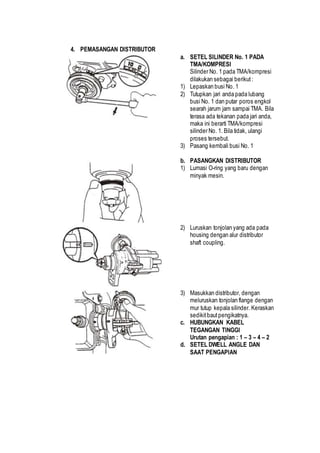

4. 4. PEMASANGAN DISTRIBUTOR
a. SETEL SILINDER No. 1 PADA
TMA/KOMPRESI
Silinder No. 1 pada TMA/kompresi
dilakukan sebagai berikut :
1) Lepaskan busi No. 1
2) Tutupkan jari anda pada lubang
busi No. 1 dan putar poros engkol
searah jarum jam sampai TMA. Bila
terasa ada tekanan pada jari anda,
maka ini berarti TMA/kompresi
silinder No. 1. Bila tidak, ulangi
proses tersebut.
3) Pasang kembali busi No. 1
b. PASANGKAN DISTRIBUTOR
1) Lumasi O-ring yang baru dengan
minyak mesin.
2) Luruskan tonjolan yang ada pada
housing dengan alur distributor
shaft coupling.
3) Masukkan distributor, dengan
meluruskan tonjolan flange dengan
mur tutup kepala silinder. Keraskan
sedikit baut pengikatnya.
c. HUBUNGKAN KABEL
TEGANGAN TINGGI
Urutan pengapian : 1 – 3 – 4 – 2
d. SETEL DWELL ANGLE DAN
SAAT PENGAPIAN
