Dokumen ini adalah panduan tentang pembongkaran dan perakitan motor starter. Peserta diharapkan dapat membongkar, membersihkan, dan merakit kembali komponen-komponen motor starter dengan menggunakan alat dan bahan yang telah disediakan. Prosesnya meliputi langkah-langkah sistematis dari pembongkaran hingga perakitan kembali komponen dengan pemeriksaan celah dan pemasangan baut yang tepat.

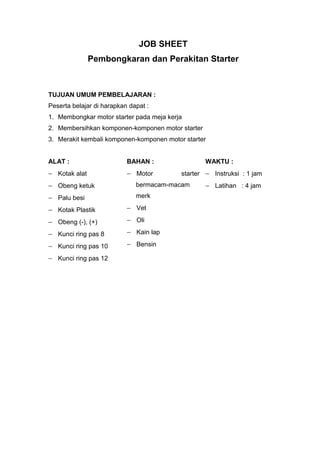

1. JOB SHEET
Pembongkaran dan Perakitan Starter
TUJUAN UMUM PEMBELAJARAN :
Peserta belajar di harapkan dapat :
1. Membongkar motor starter pada meja kerja
2. Membersihkan komponen-komponen motor starter
3. Merakit kembali komponen-komponen motor starter
ALAT : BAHAN : WAKTU :
 Kotak alat
 Obeng ketuk
 Palu besi
 Kotak Plastik
 Obeng (-), (+)
 Kunci ring pas 8
 Kunci ring pas 10
 Kunci ring pas 12
 Motor starter
bermacam-macam
merk
 Vet
 Oli
 Kain lap
 Bensin
 Instruksi : 1 jam
 Latihan : 4 jam

2. LANGKAH KERJA

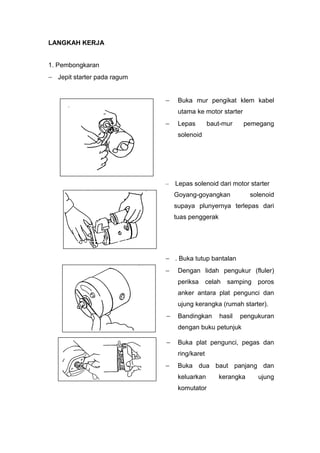

1. Pembongkaran
 Jepit starter pada ragum
 Buka mur pengikat klem kabel
utama ke motor starter
 Lepas baut-mur pemegang
solenoid
– Lepas solenoid dari motor starter
Goyang-goyangkan solenoid
supaya plunyernya terlepas dari
tuas penggerak
 . Buka tutup bantalan
 Dengan lidah pengukur (fluler)
periksa celah samping poros
anker antara plat pengunci dan
ujung kerangka (rumah starter).
 Bandingkan hasil pengukuran
dengan buku petunjuk
 Buka plat pengunci, pegas dan
ring/karet
 Buka dua baut panjang dan
keluarkan kerangka ujung
komutator

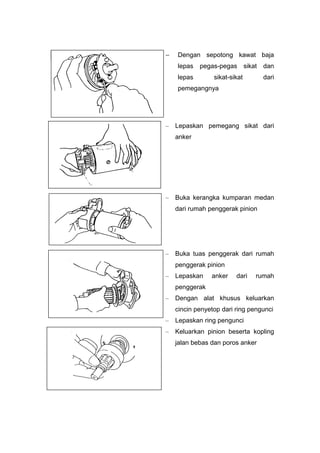

3.  Dengan sepotong kawat baja
lepas pegas-pegas sikat dan
lepas sikat-sikat dari
pemegangnya
– Lepaskan pemegang sikat dari
anker
– Buka kerangka kumparan medan
dari rumah penggerak pinion
– Buka tuas penggerak dari rumah
penggerak pinion
– Lepaskan anker dari rumah
penggerak
– Dengan alat khusus keluarkan
cincin penyetop dari ring pengunci
– Lepaskan ring pengunci
– Keluarkan pinion beserta kopling
jalan bebas dan poros anker

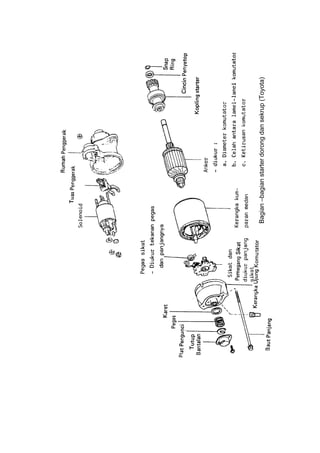

4. Bagian–bagianstarterdorongdansekrup(Toyota)

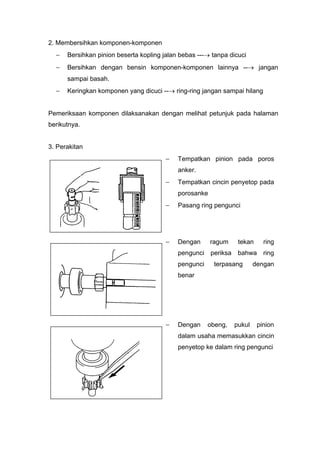

5. 2. Membersihkan komponen-komponen
 Bersihkan pinion beserta kopling jalan bebas --- tanpa dicuci
 Bersihkan dengan bensin komponen-komponen lainnya -- jangan
sampai basah.
 Keringkan komponen yang dicuci -- ring-ring jangan sampai hilang
Pemeriksaan komponen dilaksanakan dengan melihat petunjuk pada halaman
berikutnya.
3. Perakitan
 Tempatkan pinion pada poros
anker.
 Tempatkan cincin penyetop pada
porosanke
 Pasang ring pengunci
 Dengan ragum tekan ring
pengunci periksa bahwa ring
pengunci terpasang dengan
benar
 Dengan obeng, pukul pinion
dalam usaha memasukkan cincin
penyetop ke dalam ring pengunci

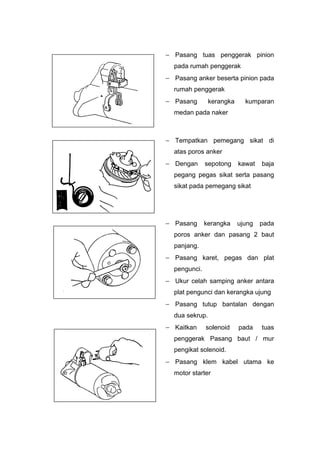

6.  Pasang tuas penggerak pinion
pada rumah penggerak
 Pasang anker beserta pinion pada
rumah penggerak
 Pasang kerangka kumparan
medan pada naker
 Tempatkan pemegang sikat di
atas poros anker
 Dengan sepotong kawat baja
pegang pegas sikat serta pasang
sikat pada pemegang sikat
 Pasang kerangka ujung pada
poros anker dan pasang 2 baut
panjang.
 Pasang karet, pegas dan plat
pengunci.
 Ukur celah samping anker antara
plat pengunci dan kerangka ujung
 Pasang tutup bantalan dengan
dua sekrup.
 Kaitkan solenoid pada tuas
penggerak Pasang baut / mur
pengikat solenoid.
 Pasang klem kabel utama ke
motor starter
