Dokumen tersebut memberikan instruksi langkah-langkah perbaikan sistem starter pada kendaraan ringan, meliputi tujuan, alat dan bahan, keselamatan kerja, langkah kerja, dan pengujian komponen sistem starter. Langkah-langkah tersebut meliputi pemeriksaan dan perbaikan komponen sistem starter seperti armatur, rotor, sikat karbon, dan uji coba fungsi pull in coil, hold in coil, dan uji beban.

1. LOGO
SEKOLAH
SMK
JOOB SHEET TEKNIK KENDARAAN RINGAN
KOMPETENSI
KEAHLIAN
KODE
KOMPETENSI
JUDUL WAKTU TINGKAT/SEMESTER
TEKNIK
KENDARAAN
RINGAN
KELISTRIKAN
TEKNIK
KENDARAAN
RINGAN
.. x 45 MENIT XI/1/2
BuatlahKesimpulandanLaporanHasilPraktek 1

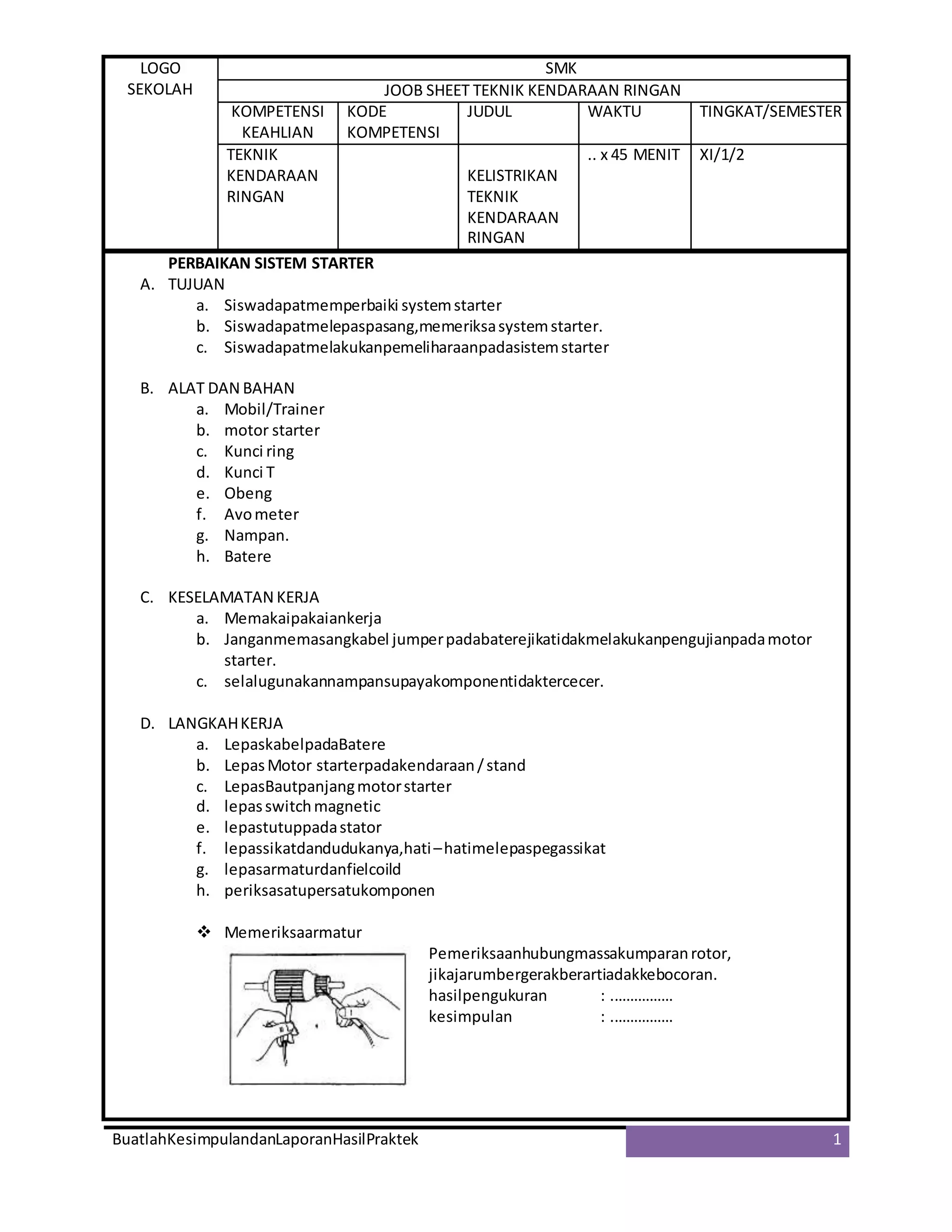

PERBAIKAN SISTEM STARTER
A. TUJUAN
a. Siswadapatmemperbaiki systemstarter
b. Siswadapatmelepaspasang,memeriksasystemstarter.
c. Siswadapatmelakukanpemeliharaanpadasistemstarter
B. ALAT DAN BAHAN
a. Mobil/Trainer
b. motor starter
c. Kunci ring
d. Kunci T
e. Obeng
f. Avometer
g. Nampan.
h. Batere
C. KESELAMATAN KERJA
a. Memakaipakaiankerja
b. Janganmemasangkabel jumperpadabaterejikatidakmelakukanpengujianpadamotor
starter.
c. selalugunakannampansupayakomponentidaktercecer.
D. LANGKAHKERJA
a. LepaskabelpadaBatere
b. LepasMotor starterpadakendaraan/stand
c. LepasBautpanjangmotorstarter
d. lepasswitchmagnetic
e. lepastutuppadastator
f. lepassikatdandudukanya,hati–hatimelepaspegassikat
g. lepasarmaturdanfielcoild
h. periksasatupersatukomponen
 Memeriksaarmatur
Pemeriksaanhubungmassakumparanrotor,
jikajarumbergerakberartiadakkebocoran.
hasilpengukuran : .……………
kesimpulan : .……………

2. LOGO
SEKOLAH
SMK
JOOB SHEET TEKNIK KENDARAAN RINGAN
KOMPETENSI
KEAHLIAN
KODE
KOMPETENSI
JUDUL WAKTU TINGKAT/SEMESTER
TEKNIK
KENDARAAN
RINGAN
KELISTRIKAN
TEKNIK
KENDARAAN
RINGAN
.. x 45 MENIT XI/1/2

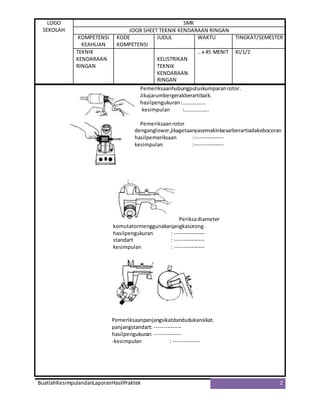

BuatlahKesimpulandanLaporanHasilPraktek 2
Pemeriksaanhubungputuskumparanrotor.
Jikajarumbergerakberartibaik.
hasilpengukuran:………………
kesimpulan :…....………..
Pemeriksaanrotor
denganglower,jikagetaanyasemakinbesarberartiadakebocoran
hasilpemeriksaan :----------------
kesimpulan :----------------
Periksadiameter
komutatormenggunakanjangkasorong.
hasilpengukuran : -----------------
standart : -----------------
kesimpulan : -----------------
Pemeriksaanpanjangsikatdandudukansikat.
panjangstandart: ---------------
hasilpengukuran: ---------------
-kesimpulan : ---------------

3. LOGO
SEKOLAH
SMK
JOOB SHEET TEKNIK KENDARAAN RINGAN
KOMPETENSI
KEAHLIAN
KODE
KOMPETENSI
JUDUL WAKTU TINGKAT/SEMESTER
TEKNIK
KENDARAAN
RINGAN
KELISTRIKAN
TEKNIK
KENDARAAN
RINGAN
.. x 45 MENIT XI/1/2

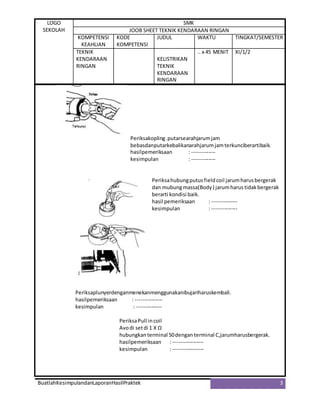

BuatlahKesimpulandanLaporanHasilPraktek 3
Periksakopling.putarsearahjarumjam
bebasdanputarkebalikanarahjarumjamterkunciberartibaik.
hasilpemeriksaan : -------------
kesimpulan : -------------
Periksahubungputusfieldcoil jarumharusbergerak
dan mubungmassa(Body) jarumharustidakbergerak
berarti kondisi baik.
hasil pemeriksaan : --------------
kesimpulan : --------------
Periksaplunyerdenganmenekanmenggunakanibujariharuskembali.
hasilpemeriksaan : ---------------
kesimpulan : --------------
PeriksaPull incoil
Avodi setdi 1 X Ω
hubungkanterminal 50dengan terminal C,jarumharusbergerak.
hasilpemeriksaan : -----------------
kesimpulan : -----------------

4. LOGO
SEKOLAH
SMK
JOOB SHEET TEKNIK KENDARAAN RINGAN
KOMPETENSI
KEAHLIAN
KODE
KOMPETENSI
JUDUL WAKTU TINGKAT/SEMESTER
TEKNIK
KENDARAAN
RINGAN
KELISTRIKAN
TEKNIK
KENDARAAN
RINGAN
.. x 45 MENIT XI/1/2

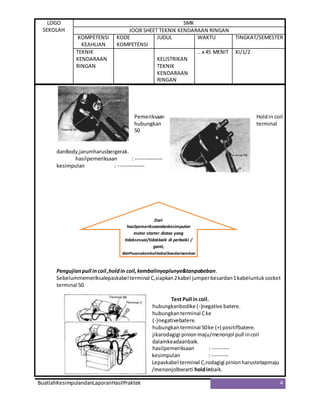

BuatlahKesimpulandanLaporanHasilPraktek 4
Pemeriksaan Holdin coil
hubungkan terminal
50
danBody,jarumharusbergerak.
hasilpemeriksaan : ---------------
kesimpulan : ---------------
Pengujianpull incoil ,holdin coil,kembalinyaplunye&tanpabeban.
Sebelummemeriksalepaskabelterminal C,siapkan2kabel jumperbesardan1kabeluntuksocket
terminal 50.
Test Pull in coil.
hubungkanbodike (-)negative batere.
hubungkanterminal Cke
(-)negativebatere.
hubungkanterminal 50ke (+) positifbatere.
jikarodagigi pinionmaju/menonjol pull incoil
dalamkeadaanbaik.
hasilpemeriksaan : ---------
kesimpulan : ---------
Lepaskabel terminal C,rodagigi pinionharustetapmaju
/menonjolberarti holdinbaik.
Dari
hasilpemeriksaandankesimpulan
motor starter diatas yang
tidaksesuai/tidakbaik di perbaiki /
ganti,
danPasangkembalikebalikandaripembon
gkaran

5. LOGO
SEKOLAH
SMK
JOOB SHEET TEKNIK KENDARAAN RINGAN
KOMPETENSI
KEAHLIAN
KODE
KOMPETENSI
JUDUL WAKTU TINGKAT/SEMESTER
TEKNIK
KENDARAAN
RINGAN
KELISTRIKAN
TEKNIK
KENDARAAN
RINGAN
.. x 45 MENIT XI/1/2

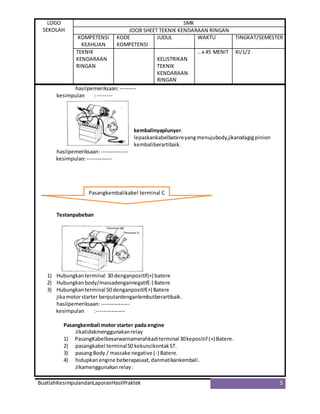

BuatlahKesimpulandanLaporanHasilPraktek 5
hasilpemeriksaan:---------
kesimpulan : --------
kembalinyaplunyer.
lepaskankabelbatereyangmenujubody,jikarodagigpinion
kembaliberartibaik.
hasilpemeriksaan:---------------
kesimpulan:--------------
Testanpabeban
1) Hubungkanterminal 30 denganpositif(+) batere
2) Hubungkan body/massadengannegatif(-) Batere
3) Hubungkanterminal 50 denganpositif(+) Batere
jikamotorstarter berputardenganlembutberartibaik.
hasilpemeriksaan:----------------
kesimpulan :----------------
Pasangkembali motor starter pada engine
Jikatidakmenggunakanrelay
1) PasangKabelbesarwarnamerahkaditerminal 30kepositif (+) Batere.
2) pasangkabel terminal50 kekuncikontakST.
3) pasangBody / massake negative (-) Batere.
4) hidupkanengine beberapasaat,danmatikankembali .
Jikamenggunakanrelay:
Pasangkembalikabel terminal C

6. LOGO
SEKOLAH
SMK
JOOB SHEET TEKNIK KENDARAAN RINGAN
KOMPETENSI
KEAHLIAN
KODE
KOMPETENSI
JUDUL WAKTU TINGKAT/SEMESTER
TEKNIK
KENDARAAN
RINGAN
KELISTRIKAN
TEKNIK
KENDARAAN
RINGAN
.. x 45 MENIT XI/1/2

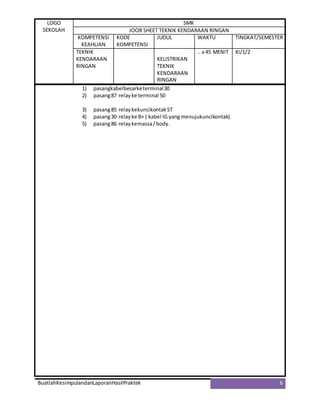

BuatlahKesimpulandanLaporanHasilPraktek 6
1) pasangkabelbesarketerminal30
2) pasang87 relayke terminal 50
3) pasang85 relaykekuncikontakST
4) pasang30 relayke B+ ( kabel IG yangmenujukuncikontak)
5) pasang86 relaykemassa/body.

7. LOGO
SEKOLAH
SMK
JOOB SHEET TEKNIK KENDARAAN RINGAN
KOMPETENSI
KEAHLIAN
KODE
KOMPETENSI
JUDUL WAKTU TINGKAT/SEMESTER
TEKNIK
KENDARAAN
RINGAN
KELISTRIKAN
TEKNIK
KENDARAAN
RINGAN
.. x 45 MENIT XI/1/2

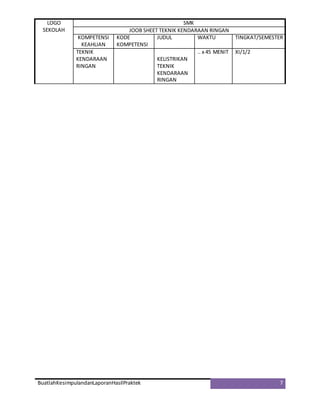

BuatlahKesimpulandanLaporanHasilPraktek 7
