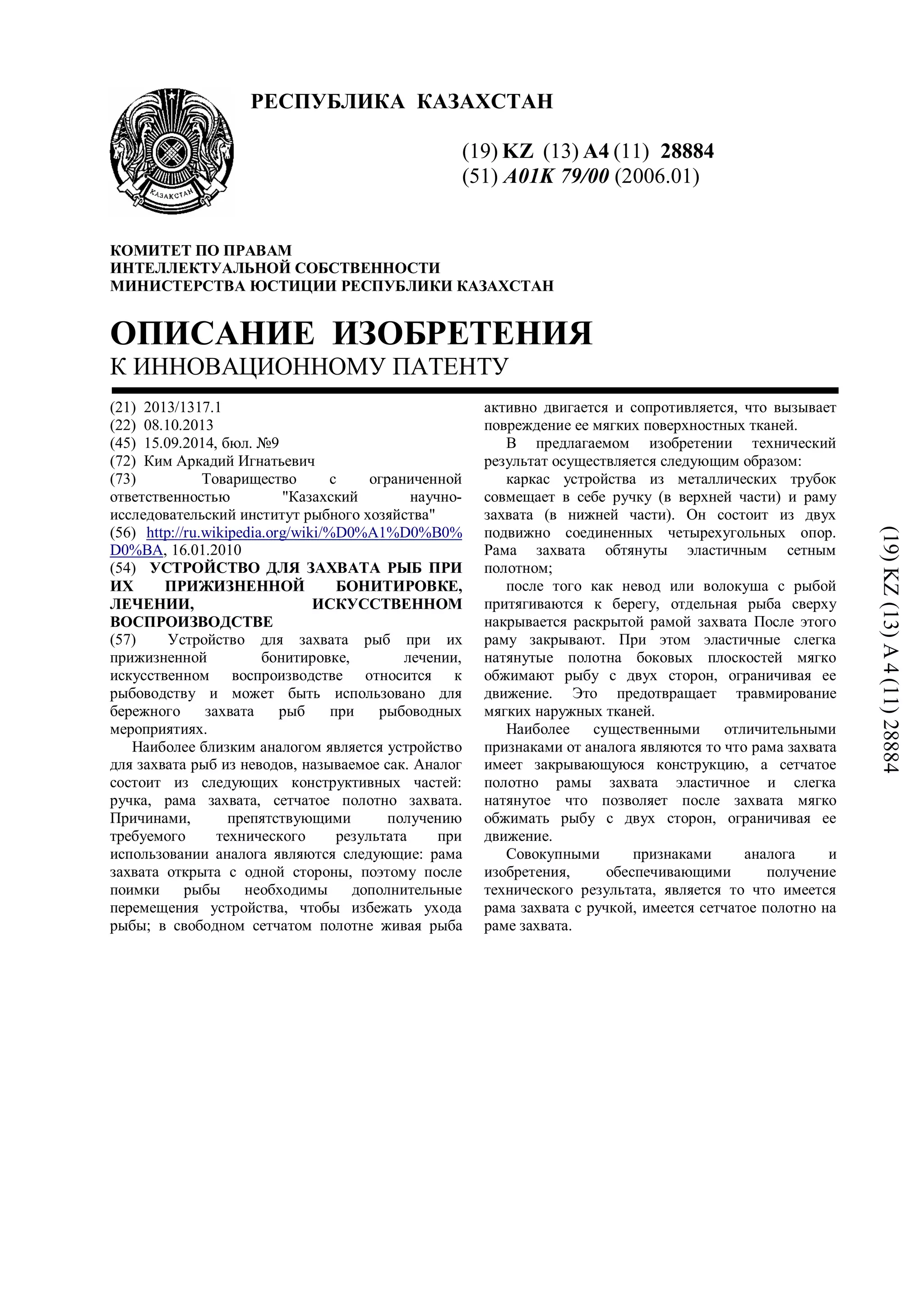

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28884
(51) A01K 79/00 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/1317.1
(22) 08.10.2013
(45) 15.09.2014, бюл. №9
(72) Ким Аркадий Игнатьевич
(73) Товарищество с ограниченной
ответственностью "Казахский научно-
исследовательский институт рыбного хозяйства"
(56) http://ru.wikipedia.org/wiki/%D0%A1%D0%B0%
D0%BA, 16.01.2010
(54) УСТРОЙСТВО ДЛЯ ЗАХВАТА РЫБ ПРИ
ИХ ПРИЖИЗНЕННОЙ БОНИТИРОВКЕ,
ЛЕЧЕНИИ, ИСКУССТВЕННОМ
ВОСПРОИЗВОДСТВЕ
(57) Устройство для захвата рыб при их
прижизненной бонитировке, лечении,
искусственном воспроизводстве относится к
рыбоводству и может быть использовано для
бережного захвата рыб при рыбоводных
мероприятиях.
Наиболее близким аналогом является устройство
для захвата рыб из неводов, называемое сак. Аналог
состоит из следующих конструктивных частей:
ручка, рама захвата, сетчатое полотно захвата.
Причинами, препятствующими получению
требуемого технического результата при
использовании аналога являются следующие: рама
захвата открыта с одной стороны, поэтому после
поимки рыбы необходимы дополнительные
перемещения устройства, чтобы избежать ухода
рыбы; в свободном сетчатом полотне живая рыба
активно двигается и сопротивляется, что вызывает
повреждение ее мягких поверхностных тканей.
В предлагаемом изобретении технический
результат осуществляется следующим образом:
каркас устройства из металлических трубок
совмещает в себе ручку (в верхней части) и раму
захвата (в нижней части). Он состоит из двух
подвижно соединенных четырехугольных опор.
Рама захвата обтянуты эластичным сетным
полотном;
после того как невод или волокуша с рыбой
притягиваются к берегу, отдельная рыба сверху
накрывается раскрытой рамой захвата После этого
раму закрывают. При этом эластичные слегка
натянутые полотна боковых плоскостей мягко
обжимают рыбу с двух сторон, ограничивая ее
движение. Это предотвращает травмирование
мягких наружных тканей.
Наиболее существенными отличительными
признаками от аналога являются то что рама захвата
имеет закрывающуюся конструкцию, а сетчатое
полотно рамы захвата эластичное и слегка
натянутое что позволяет после захвата мягко
обжимать рыбу с двух сторон, ограничивая ее
движение.
Совокупными признаками аналога и
изобретения, обеспечивающими получение
технического результата, является то что имеется
рама захвата с ручкой, имеется сетчатое полотно на
раме захвата.
(19)KZ(13)A4(11)28884

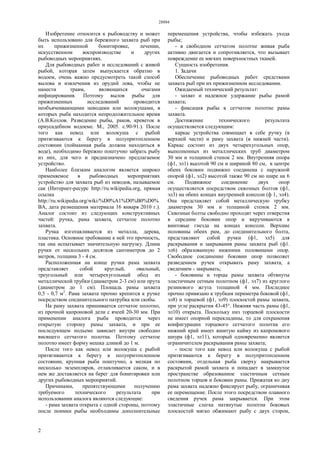

2. 28884
2
Изобретение относится к рыбоводству и может
быть использовано для бережного захвата рыб при
их прижизненной бонитировке, лечении,
искусственном воспроизводстве и других
рыбоводных мероприятиях.
Для рыбоводных работ и исследований с живой
рыбой, которая затем выпускается обратно в
водоем, очень важно предусмотреть такой способ
вылова и извлечения из орудий лова, чтобы не
нанести травм, являющихся очагами
инфицирования. Поэтому вылов рыбы для
прижизненных исследований проводится
необъячеивающими неводами или волокушами, в
которых рыба находится непродолжительное время
(А.В.Козлов. Разведение рыбы, раков, креветок в
приусадебном водоеме. М., 2005. с.90-91.). После
того как невод или волокуша с рыбой
притягиваются к берегу в полупритопленном
состоянии (пойманная рыба должна находиться в
воде), необходимо бережно поштучно забрать рыбу
из них, для чего и предназначено предлагаемое
устройство.
Наиболее близким аналогом является широко
применяемое в рыбоводных мероприятиях
устройство для захвата рыб из неводов, называемое
сак (Интернет-ресурс http://ru.wikipedia.org, прямая
ссылка
http://ru.wikipedia.org/wiki/%D0%A1%D0%B0%D0%
BA, дата размещения материала 16 января 2010 г.).
Аналог состоит из следующих конструктивных
частей: ручка, рама захвата, сетчатое полотно
захвата.
Ручка изготавливается из металла, дерева,
пластика. Основное требование к ней это прочность,
так она испытывает значительную нагрузку. Длина
ручки от нескольких десятков сантиметров до 2
метров, толщина 3 - 4 см.
Расположенная на конце ручки рама захвата
представляет собой круглый, овальный,
треугольный или четырехугольный обод из
металлической трубки (диаметром 2-3 см) или прута
(диаметром до 1 см). Площадь рамы захвата
0,5 - 0,7 м2
. Рама захвата прочно крепится к ручке
посредством соединительного патрубка или скобы.
На раму захвата пришивается сетчатое полотно,
из прочной капроновой дели с ячеей 20-30 мм. При
применении аналога рыба проводится через
открытую сторону рамы захвата, и при ее
последующем подъеме зависает внутри свободно
висящего сетчатого полотна. Поэтому сетчатое
полотно имеет форму мешка длиной до 1 м.
После того как невод или волокуша с рыбой
притягиваются к берегу в полупритопленном
состоянии, крупная рыба поштучно, а мелкая по
несколько экземпляров, отлавливается саком, и в
нем же доставляется на берег для бонитировки или
других рыбоводных мероприятий.
Причинами, препятствующими получению
требуемого технического результата при
использовании аналога являются следующие:
- рама захвата открыта с одной стороны, поэтому
после поимки рыбы необходимы дополнительные
перемещения устройства, чтобы избежать ухода
рыбы;
- в свободном сетчатом полотне живая рыба
активно двигается и сопротивляется, что вызывает
повреждение ее мягких поверхностных тканей.
Сущность изобретения.
1. Задачи
Обеспечение рыбоводных работ средствами
захвата рыб при их прижизненном исследовании.
Ожидаемый технический результат:
- захват и надежное удержание рыбы рамой
захвата;
- фиксация рыбы в сетчатом полотне рамы
захвата.
Достижение технического результата
осуществляется следующим:
каркас устройства совмещает в себе ручку (в
верхней части) и раму захвата (в нижней части).
Каркас состоит из двух четырехугольных опор,
выполненных из металлических труб диаметром
30 мм и толщиной стенок 2 мм. Внутренняя опора
(ф1, эл1) высотой 90 см и шириной 80 см, в центре
обеих боковин подвижно соединена с наружной
опорой (ф1, эл2) высотой также 90 см но шире на 6
см. Подвижное соединение двух опор
осуществляется посредством сквозных болтов (ф1,
эл3) на обеих концах внутренней консоли (ф 1, эл4).
Она представляет собой металлическую трубку
диаметром 30 мм и толщиной стенок 2 мм.
Сквозные болты свободно проходят через отверстия
в середине боковин опор и вкручиваются в
винтовые гнезда на концах консоли. Верхние
половины обеих рам, до соединительного болта,
представляют собой ручки (ф1, эл5) для
раскрывания и закрывания рамы захвата рыб (ф1.
эл6) образованную нижними половинами опор.
Свободное соединение боковин опор позволяет
разведением ручек открывать раму захвата, а
сведением - закрывать;
- боковины и торцы рамы захвата обтянуты
эластичным сетным полотном (ф1, эл7) из круглого
резинового жгута толщиной 4 мм. Последнее
прочно привязано к трубкам периметра боковой (ф1,
эл8) и торцевой (ф1, эл9) плоскостей рамы захвата,
при угле раскрытия 43-45°. Нижняя часть рамы (ф1,
эл10) открыта. Поскольку низ торцевой плоскости
не имеет опорной перекладины, то для сохранения
конфигурации торцевого сетчатого полотна его
нижний край имеет вшитую кайму из капронового
шнура (ф1, эл11), который одновременно является
ограничителем раскрывания рамы захвата;
- после того как невод или волокуша с рыбой
притягиваются к берегу в полупритопленном
состоянии, отдельная рыба сверху накрывается
раскрытой рамой захвата и попадает в замкнутое
пространстве образованное эластичным сетным
полотном торцов и боковин рамы. Прижатая ко дну
рама захвата надежно фиксирует рыбу, ограничивая
ее перемещение. После этого посредством плавного
сведения ручек рама закрывается. При этом
эластичные слегка натянутые полотна боковых
плоскостей мягко обжимают рыбу с двух сторон,

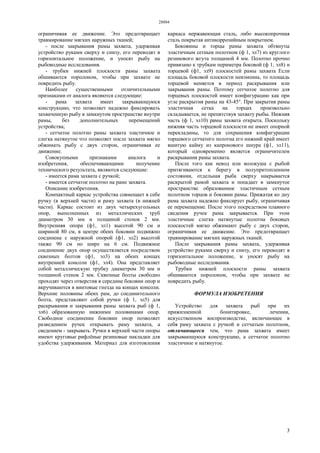

3. 28884
3
ограничивая ее движение. Это предотвращает
травмирование мягких наружных тканей;
- после закрывания рамы захвата, удерживая
устройство руками сверху и снизу, его переводят в
горизонтальное положение, и уносят рыбу на
рыбоводные исследования.
- трубки нижней плоскости рамы захвата
обшиваются поролоном, чтобы при захвате не
повредить рыбу.
Наиболее существенными отличительными
признаками от аналога являются следующие:
- рама захвата имеет закрывающуюся
конструкцию, что позволяет надежно фиксировать
захваченную рыбу в замкнутом пространстве внутри
рамы, без дополнительных перемещений
устройства;
- сетчатое полотно рамы захвата эластичное и
слегка натянутое что позволяет после захвата мягко
обжимать рыбу с двух сторон, ограничивая ее
движение.
Совокупными признаками аналога и
изобретения, обеспечивающими получение
технического результата, являются следующие:
- имеется рама захвата с ручкой;
- имеется сетчатое полотно на раме захвата.
Описание изобретения.
Компактный каркас устройства совмещает в себе
ручку (в верхней части) и раму захвата (в нижней
части). Каркас состоит из двух четырехугольных
опор, выполненных из металлических труб
диаметром 30 мм и толщиной стенок 2 мм.

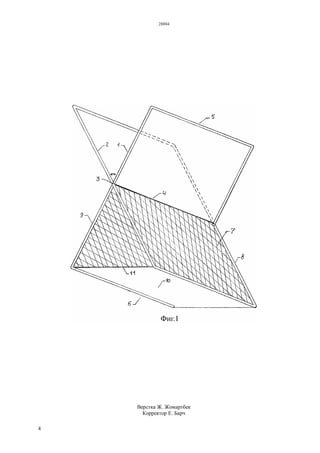

Внутренняя опора (ф1, эл1) высотой 90 см и
шириной 80 см, в центре обеих боковин подвижно
соединена с наружной опорой (ф1, эл2) высотой
также 90 см но шире на 6 см. Подвижное
соединение двух опор осуществляется посредством
сквозных болтов (ф1, эл3) на обеих концах
внутренней консоли (ф1, эл4). Она представляет
собой металлическую трубку диаметром 30 мм и
толщиной стенок 2 мм. Сквозные болты свободно
проходят через отверстия в середине боковин опор и
вкручиваются в винтовые гнезда на концах консоли.
Верхние половины обеих рам, до соединительного
болта, представляют собой ручки (ф 1, эл5) для
раскрывания и закрывания рамы захвата рыб (ф 1,
эл6) образованную нижними половинами опор.
Свободное соединение боковин опор позволяет
разведением ручек открывать раму захвата, а
сведением - закрывать. Ручки в верхней части опоры
имеют круговые рифлёные резиновые накладки для
удобства удерживания. Материал для изготовления
каркаса нержавеющая сталь, либо высокопрочная
сталь покрытая антикоррозийным покрытием.
Боковины и торцы рамы захвата обтянуты
эластичным сетным полотном (ф 1, эл7) из круглого
резинового жгута толщиной 4 мм. Полотно прочно
привязано к трубкам периметра боковой (ф 1, эл8) и
торцевой (ф1, эл9) плоскостей рамы захвата Если
площадь боковой плоскости неизменна, то площадь
торцевой меняется в период раскрывания или
закрывания рамы. Поэтому сетчатое полотно для
торцевых плоскостей имеет конфигурацию как при
угле раскрытия рамы на 43-45°. При закрытия рамы
эластичная сетка на торцах произвольно
складывается, не препятствуя захвату рыбы. Нижняя
часть (ф 1, эл10) рамы захвата открыта. Поскольку
нижняя часть торцевой плоскости не имеет опорной
перекладины, то для сохранения конфигурации
торцевого сетчатого полотна его нижний край имеет
вшитую кайму из капронового шнура (ф1, эл11),
который одновременно является ограничителем
раскрывания рамы захвата.
После того как невод или волокуша с рыбой
притягиваются к берегу в полупритопленном
состоянии, отдельная рыба сверху накрывается
раскрытой рамой захвата и попадает в замкнутое
пространстве образованное эластичным сетным
полотном торцов и боковин рамы. Прижатая ко дну
рама захвата надежно фиксирует рыбу, ограничивая
ее перемещение. После этого посредством плавного
сведения ручек рама закрывается. При этом
эластичные слегка натянутые полотна боковых
плоскостей мягко обжимают рыбу с двух сторон,
ограничивая ее движение. Это предотвращает
травмирование мягких наружных тканей.
После закрывания рамы захвата, удерживая
устройство руками сверху и снизу, его переводят в
горизонтальное положение, и уносят рыбу на
рыбоводные исследования.
Трубки нижней плоскости рамы захвата
обшиваются поролоном, чтобы при захвате не
повредить рыбу.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Устройство для захвата рыб при их
прижизненной бонитировке, лечении,
искусственном воспроизводстве, включающее в
себя раму захвата с ручкой и сетчатым полотном,
отличающееся тем, что рама захвата имеет
закрывающуюся конструкцию, а сетчатое полотно
эластичное и натянутое.

4. 28884
4
Верстка Ж. Жомартбек
Корректор Е. Барч
