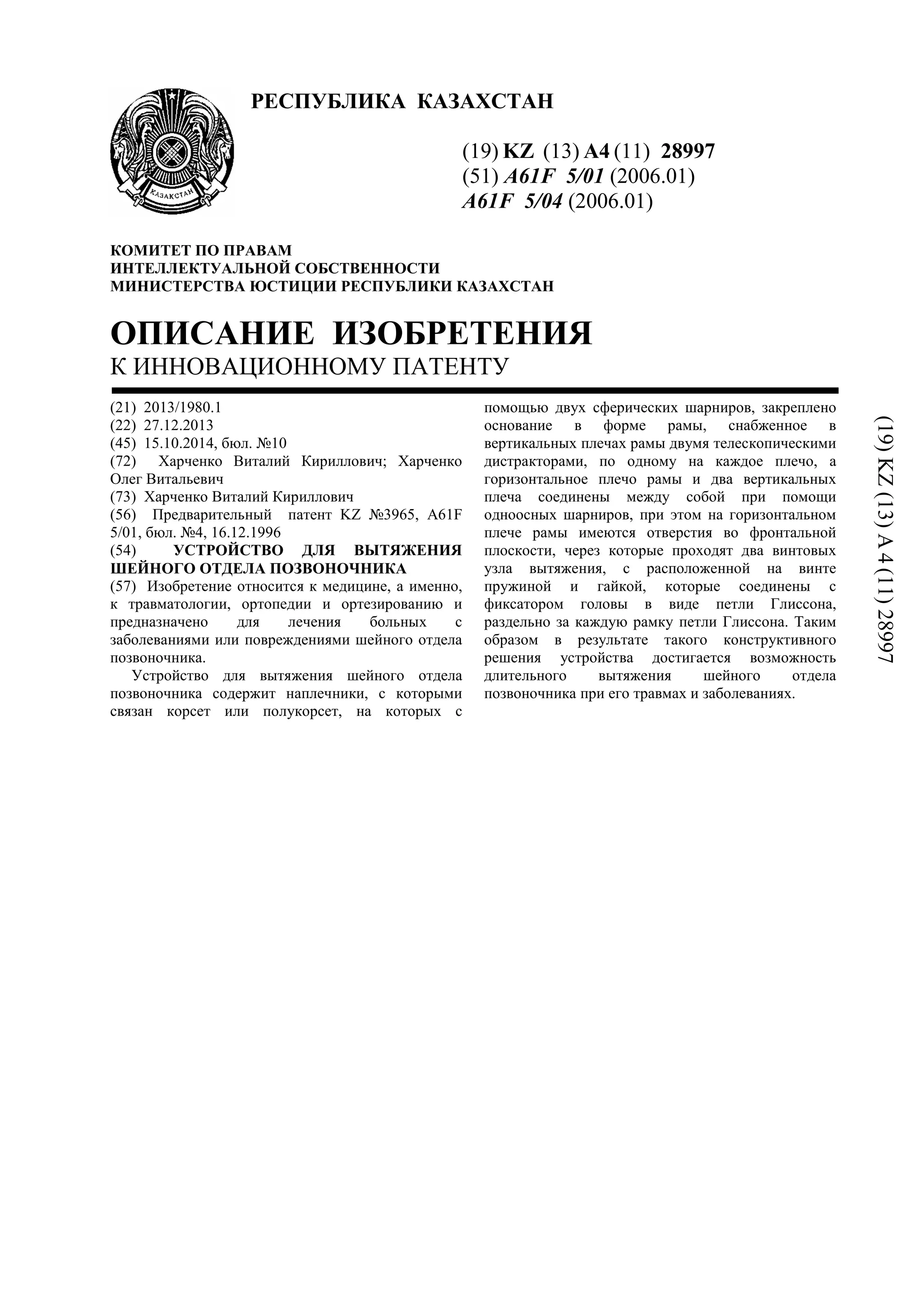

- 1. РЕСПУБЛИКА КАЗАХСТАН (19) KZ(13) A4 (11) 28997 (51) A61F 5/01 (2006.01) A61F 5/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ (21) 2013/1980.1 (22) 27.12.2013 (45) 15.10.2014, бюл. №10 (72) Харченко Виталий Кириллович; Харченко Олег Витальевич (73) Харченко Виталий Кириллович (56) Предварительный патент KZ №3965, А61F 5/01, бюл. №4, 16.12.1996 (54) УСТРОЙСТВО ДЛЯ ВЫТЯЖЕНИЯ ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА (57) Изобретение относится к медицине, а именно, к травматологии, ортопедии и ортезированию и предназначено для лечения больных с заболеваниями или повреждениями шейного отдела позвоночника. Устройство для вытяжения шейного отдела позвоночника содержит наплечники, с которыми связан корсет или полукорсет, на которых с помощью двух сферических шарниров, закреплено основание в форме рамы, снабженное в вертикальных плечах рамы двумя телескопическими дистракторами, по одному на каждое плечо, а горизонтальное плечо рамы и два вертикальных плеча соединены между собой при помощи одноосных шарниров, при этом на горизонтальном плече рамы имеются отверстия во фронтальной плоскости, через которые проходят два винтовых узла вытяжения, с расположенной на винте пружиной и гайкой, которые соединены с фиксатором головы в виде петли Глиссона, раздельно за каждую рамку петли Глиссона. Таким образом в результате такого конструктивного решения устройства достигается возможность длительного вытяжения шейного отдела позвоночника при его травмах и заболеваниях. (19)KZ(13)A4(11)28997

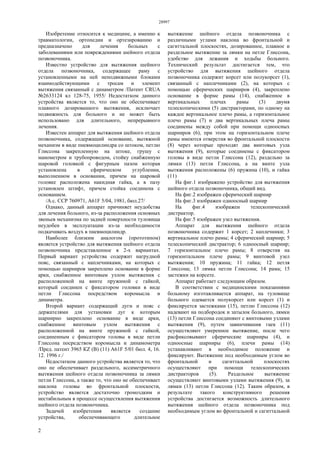

- 2. 28997 2 Изобретение относится кмедицине, а именно к травматологии, ортопедии и ортезированию и предназначено для лечения больных с заболеваниями или повреждениями шейного отдела позвоночника. Известно устройство для вытяжения шейного отдела позвоночника, содержащее раму с установленными на ней неподвижными блоками взаимодействующими с тросам и элемент вытяжения связанный с динаметром /Патент CRUA №2633124 кл 128-75, 1955/ Недостатком данного устройства является то, что оно не обеспечивает плавного дозированного вытяжения, исключает подвижность для больного и не может быть использовано для длительного, непрерывного лечения. Известен аппарат для вытяжения шейного отдела позвоночника, содержащий основание, вытяжной механизм в виде пневмоцилиндра со штоком, петлю Глиссона закрепленную на штоке, грушу с манометром и трубопроводом, стойку снабженную шаровой головкой с фигурным пазом которая установлена в сфирическом углублении, выполненном в основании, причем на шаровой головке расположена накидная гайка, а в пазу установлен штифт, причем стойка соединена с основанием. /А.с. ССР 760971, А61F 5/04, 1981, бюл.27/ Однако, данный аппарат причиняет неудобства для лечения больного, из-за расположения основных звеньев механизма по задней поверхности туловища неудобен в эксплуатации из-за необходимости подкачивать воздух в пневмоцилиндр. Наиболее близким аналогом (прототипом) является устройство для вытяжения шейного отдела позвоночника представленное в 2-х вариантах. Первый вариант устройства содержит нагрудной пояс, связанный с наплечниками, на которых с помощью шарниров закреплено основание в форме арки, снабженное винтовым узлом вытяжения с расположенной на винте пружиной с гайкой, который соединен с фиксатором головки в виде петли Глиссона посредством коромысла и динаметра. Второй вариант содержащий дуги и пояс с держателями для установки дуг к которым шарнирно закреплено основание в виде арки, снабженное винтовым узлом вытяжения с расположенной на винте пружиной с гайкой, соединенным с фиксатором головы в виде петли Глиссона посредством коромысла и динамометра /Пред. патент 3965 КZ (В) (11) А61F 5/01 бюл. 4, 16. 12. 1996 г./ Недостатком данного устройства является то, что оно не обеспечивает раздельного, ассиметричного вытяжения шейного отдела позвоночника за лямки петли Глиссона, а также то, что оно не обеспечивает наклона головы во фронтальной плоскости, устройство является достаточно громоздким и нестабильным в процессе осуществления вытяжения шейного отдела позвоночника. Задачей изобретения является создание устройства, обеспечивающего длительное вытяжение шейного отдела позвоночника с различными углами наклона во фронтальной и сагиттальной плоскостях, дозированное, плавное и раздельное вытяжение за лямки на петле Глиссона, удобство для лежания и ходьбы больного. Технический результат достигается тем, что устройство для вытяжения шейного отдела позвоночника содержит корсет или полукорсет (1), связанный с наплечниками (2), на которых с помощью сферических шарниров (4), закреплено основание в форме рамы (14), снабженное в вертикальных плечах рамы (3) двумя телескопическими (5) дистракторами, по одному на каждое вертикальное плечо рамы, а горизонтальное плечо рамы (7) и два вертикальных плеча рамы соединены между собой при помощи одноосных шарниров (6), при этом на горизонтальном плече рамы имеются отверстия во фронтальной плоскости (8) через которые проходят два винтовых узла вытяжения (9), которые соединены с фиксатором головы в виде петли Глиссона (12), раздельно за лямки (13) петли Глиссона, а на винте узла вытяжения расположены (6) пружина (10), и гайка (11) На фиг.1 изображено устройство для вытяжения шейного отдела позвоночника, общий вид. На фиг.2 изображен сферический шарнир На фиг.3 изображен одноосный шарнир На фиг.4 изображен телескопический дистрактор. На фиг.5 изображен узел вытяжения. Аппарат для вытяжения шейного отдела позвоночника содержит 1 корсет; 2 наплечники; 3 вертикальное плечо рамы; 4 сферический шарнир; 5 телескопический дистрактор; 6 одноосный шарнир; 7 горизонтальное плечо рамы; 8 отверстия на горизонтальном плече рамы; 9 винтовой узел вытяжения; 10 пружина; 11 гайка; 12 петля Глиссона; 13 лямка петли Глиссона; 14 рама; 15 застежки на корсете. Аппарат работает следующим образом. В соответствии с медицинскими показаниями больному изготавливается аппарат, на туловище больного одевается полукорсет или корсет (1) и фиксируется застежками (15), петлю Глиссона (12) надевают на подбородок и затылок больного, лямки (13) петли Глиссона соединяют с винтовыми узлами вытяжения (9), путем завинчивания гаек (11) осуществляют умеренное вытяжение, после чего расфиксовывают сферические шарниры (4), и одноосные шарниры (6), плечи рамы (14) устанавливают в необходимое положение и фиксируют. Вытяжение под необходимым углом во фронтальной и сагиттальной плоскостях осуществляют при помощи телескопических дистракторов (5). Раздельное вытяжение осуществляют винтовыми узлами вытяжения (9), за лямки (13) петли Глиссона (12). Таким образом, в результате такого конструктивного решения устройства достигается возможность длительного вытяжения шейного отдела позвоночника под необходимым углом во фронтальной и сагиттальной

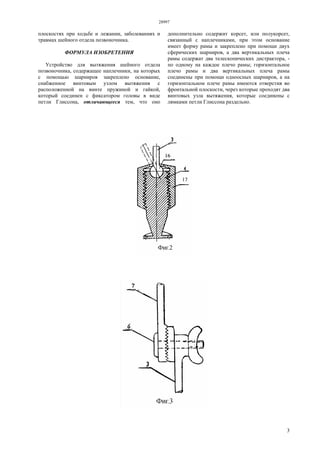

- 3. 28997 3 плоскостях при ходьбеи лежании, заболеваниях и травмах шейного отдела позвоночника. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для вытяжения шейного отдела позвоночника, содержащее наплечники, на которых с помощью шарниров закреплено основание, снабженное винтовым узлом вытяжения с расположенной на винте пружиной и гайкой, который соединен с фиксатором головы в виде петли Глиссона, отличающееся тем, что оно дополнительно содержит корсет, или полукорсет, связанный с наплечниками, при этом основание имеет форму рамы и закреплено при помощи двух сферических шарниров, а два вертикальных плеча рамы содержат два телескопических дистрактора, - по одному на каждое плечо рамы; горизонтальное плечо рамы и два вертикальных плеча рамы соединены при помощи одноосных шарниров, а на горизонтальном плече рамы имеются отверстия во фронтальной плоскости, через которые проходят два винтовых узла вытяжения, которые соединены с лямками петли Глиссона раздельно.

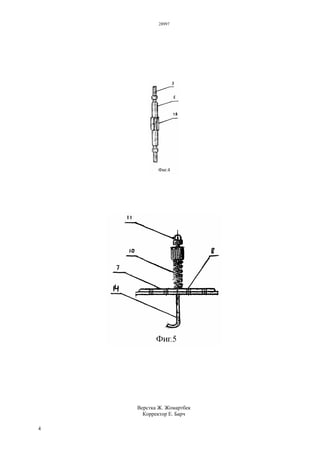

- 4.
