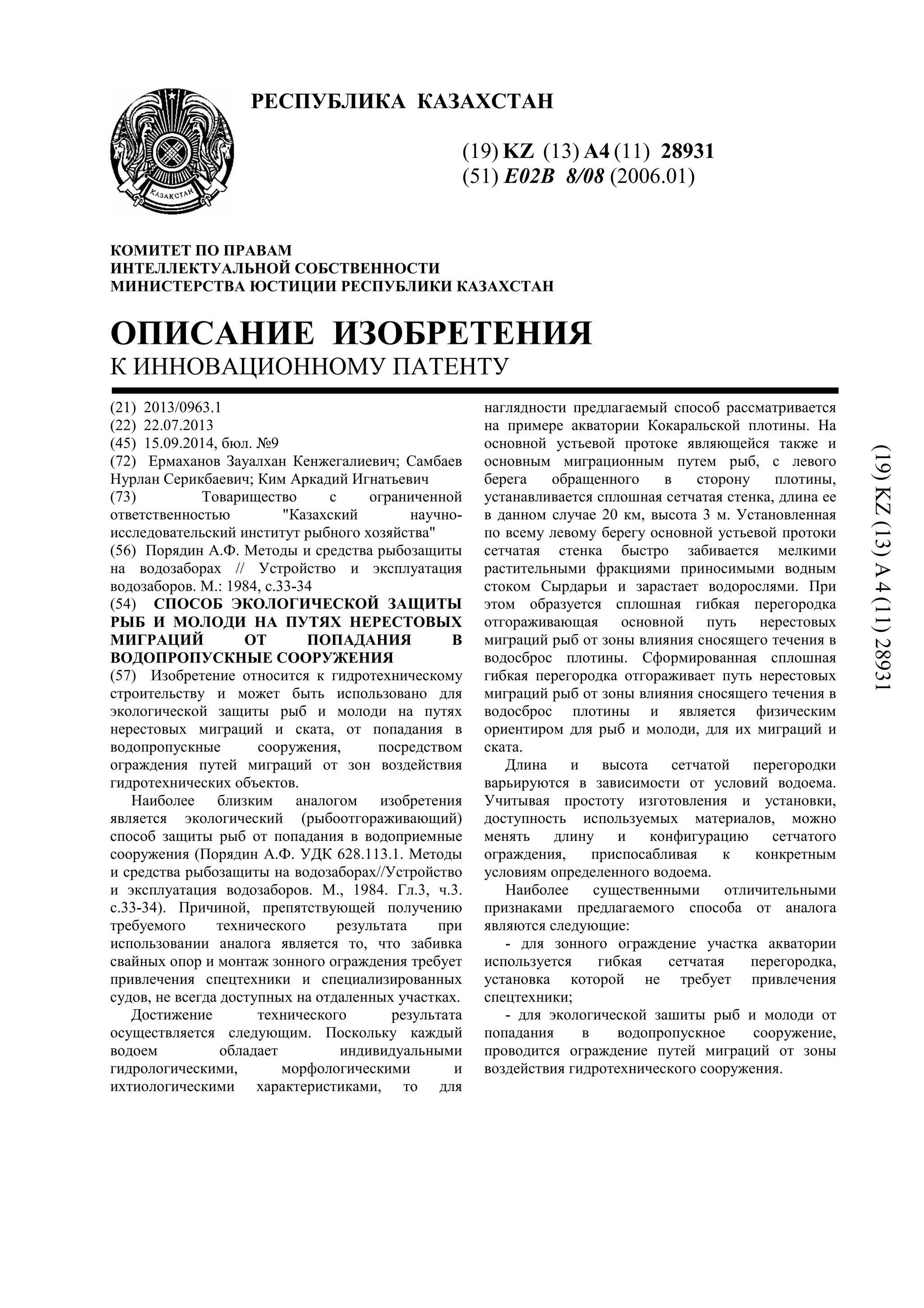

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28931
(51) E02B 8/08 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/0963.1
(22) 22.07.2013
(45) 15.09.2014, бюл. №9
(72) Ермаханов Зауалхан Кенжегалиевич; Самбаев
Нурлан Серикбаевич; Ким Аркадий Игнатьевич
(73) Товарищество с ограниченной
ответственностью "Казахский научно-
исследовательский институт рыбного хозяйства"
(56) Порядин А.Ф. Методы и средства рыбозащиты
на водозаборах // Устройство и эксплуатация
водозаборов. М.: 1984, с.33-34
(54) СПОСОБ ЭКОЛОГИЧЕСКОЙ ЗАЩИТЫ
РЫБ И МОЛОДИ НА ПУТЯХ НЕРЕСТОВЫХ
МИГРАЦИЙ ОТ ПОПАДАНИЯ В
ВОДОПРОПУСКНЫЕ СООРУЖЕНИЯ
(57) Изобретение относится к гидротехническому
строительству и может быть использовано для
экологической защиты рыб и молоди на путях
нерестовых миграций и ската, от попадания в
водопропускные сооружения, посредством
ограждения путей миграций от зон воздействия
гидротехнических объектов.
Наиболее близким аналогом изобретения
является экологический (рыбоотгораживающий)
способ защиты рыб от попадания в водоприемные
сооружения (Порядин А.Ф. УДК 628.113.1. Методы
и средства рыбозащиты на водозаборах//Устройство
и эксплуатация водозаборов. М., 1984. Гл.3, ч.3.
с.33-34). Причиной, препятствующей получению
требуемого технического результата при
использовании аналога является то, что забивка
свайных опор и монтаж зонного ограждения требует
привлечения спецтехники и специализированных
судов, не всегда доступных на отдаленных участках.
Достижение технического результата
осуществляется следующим. Поскольку каждый
водоем обладает индивидуальными
гидрологическими, морфологическими и
ихтиологическими характеристиками, то для
наглядности предлагаемый способ рассматривается
на примере акватории Кокаральской плотины. На
основной устьевой протоке являющейся также и
основным миграционным путем рыб, с левого
берега обращенного в сторону плотины,
устанавливается сплошная сетчатая стенка, длина ее
в данном случае 20 км, высота 3 м. Установленная
по всему левому берегу основной устьевой протоки
сетчатая стенка быстро забивается мелкими
растительными фракциями приносимыми водным
стоком Сырдарьи и зарастает водорослями. При
этом образуется сплошная гибкая перегородка
отгораживающая основной путь нерестовых
миграций рыб от зоны влияния сносящего течения в
водосброс плотины. Сформированная сплошная
гибкая перегородка отгораживает путь нерестовых
миграций рыб от зоны влияния сносящего течения в
водосброс плотины и является физическим
ориентиром для рыб и молоди, для их миграций и
ската.
Длина и высота сетчатой перегородки
варьируются в зависимости от условий водоема.
Учитывая простоту изготовления и установки,
доступность используемых материалов, можно
менять длину и конфигурацию сетчатого
ограждения, приспосабливая к конкретным
условиям определенного водоема.
Наиболее существенными отличительными
признаками предлагаемого способа от аналога
являются следующие:
- для зонного ограждение участка акватории
используется гибкая сетчатая перегородка,
установка которой не требует привлечения
спецтехники;
- для экологической зашиты рыб и молоди от
попадания в водопропускное сооружение,
проводится ограждение путей миграций от зоны
воздействия гидротехнического сооружения.
(19)KZ(13)A4(11)28931

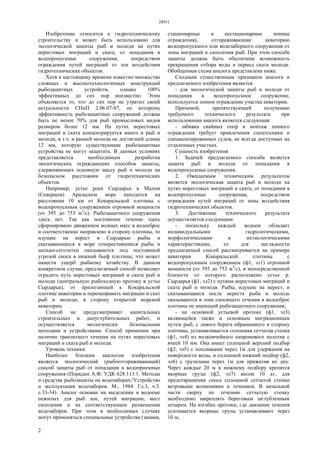

2. 28931
2
Изобретение относится к гидротехническому
строительству и может быть использовано для
экологической защиты рыб и молоди на путях
нерестовых миграций и ската, от попадания в
водопропускные сооружения, посредством
ограждения путей миграций от зон воздействия
гидротехнических объектов.
Хотя к настоящему времени известно множество
сложных и высокотехнологичных конструкций
рыбозащитных устройств, однако 100%
эффективных до сих пор неизвестно. Этим
объясняется то, что до сих пор не утратил своей
актуальности СНиП 2.06.07-87, по которому
эффективность рыбозащитных сооружений должна
быть не менее 70% для рыб промысловых видов
размером более 12 мм. На путях нерестовых
миграций и ската концентрируется много и рыб и
молоди, в т.ч. и ранней молоди не достигшей длины
12 мм, которую существующие рыбозащитные
устройства не могут защитить. В данных условиях
представляется необходимым разработка
экологических ограждающих способов защиты,
удерживающих основную массу рыб и молоди на
безопасном расстоянии от гидротехнических
объектов.
Например, устье реки Сырдарьи в Малом
(Северном) Аральском море находится на
расстоянии 10 км от Кокаральской плотины с
водопропускным сооружением огромной мощности
(от 395 до 753 м3
/с). Рыбозащитного сооружения
здесь нет. Так как постоянное течение здесь
сформировано движением водных масс в водосброс
и соответственно направлено в сторону плотины, то
идущие на нерест в Сырдарью рыбы и
скатывающиеся в море отнерестившиеся рыбы и
мальки-сеголетки оказываются под постоянной
угрозой сноса в нижний бьеф плотины, что может
нанести ущерб рыбному хозяйству. В данном
конкретном случае, предлагаемый способ позволяет
оградить путь нерестовых миграций и ската рыб и
молоди (центральную рыбоходную протоку в устье
Сырдарьи), от прилегающей к Кокаральской
плотине акватории и перенаправить миграции и скат
рыб и молоди, в сторону открытой морской
акватории.
Способ не предусматривает капитальных
строительных и дноуглубительных работ, и
осуществляется экологически безопасными
методами и устройствами. Способ применим при
наличии транзитного течения на путях нерестовых
миграций и ската рыб и молоди.
Уровень техники
Наиболее близким аналогом изобретения
является экологический (рыбоотгораживающий)
способ защиты рыб от попадания в водоприемные
сооружения (Порядин А.Ф. УДК 628.113.1. Методы
и средства рыбозащиты на водозаборах//Устройство
и эксплуатация водозаборов. М., 1984. Гл.3, ч.3.
с.33-34). Аналог основан на выделении в водоеме
нежилых для рыб зон, путей миграции, мест
скопления и на соответствующем размещении
водозаборов. При этом в необходимых случаях
могут применяться специальные устройства (запани,
стационарные и нестационарные зонные
ограждения), отгораживающие акваторию
водопропускного или водозаборного сооружения от
зоны миграций и скопления рыб. При этом способе
защиты должна быть обеспечена возможность
прекращения отбора воды в период ската молоди.

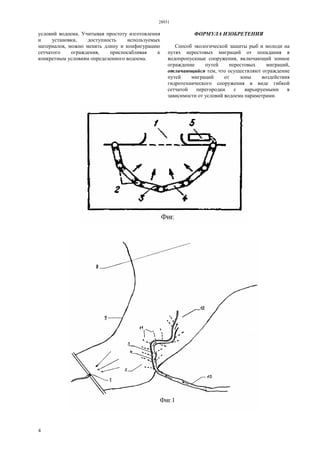

Обобщенная схема аналога представлена ниже.
Сходным существенным признаком аналога и
предлагаемого изобретения является:
- для экологической зашиты рыб и молоди от
попадания в водопропускное сооружение,
используется зонное ограждение участка акватории.
Причиной, препятствующей получению
требуемого технического результата при
использовании аналога является следующая:
- забивка свайных опор и монтаж зонного
ограждения требует привлечения спецтехники и
специализированных судов, не всегда доступных на
отдаленных участках.
Сущность изобретения
1. Задачей предлагаемого способа является
защита рыб и молоди от попадания в
водопропускные сооружения.
2. Ожидаемым техническим результатом
является экологическая защита рыб и молоди на
путях нерестовых миграций и ската, от попадания в
водопропускные сооружения, посредством
ограждения путей миграций от зоны воздействия
гидротехнических объектов.
3. Достижение технического результата
осуществляется следующим:
- поскольку каждый водоем обладает
индивидуальными гидрологическими,
морфологическими и ихтиологическими
характеристиками, то для наглядности
предлагаемый способ рассматривается на примере
акватории Кокаральской плотины с
водопропускным сооружением (ф1, эл1) огромной
мощности (от 395 до 753 м3
/с), в непосредственной
близости от которого расположено устье р.
Сырдарья (ф1, эл2) с путями нерестовых миграций и
ската рыб и молоди. Рыбы, идущие на нерест, и
скатывающиеся после нереста рыба и молодь
оказываются в зоне сносящего течения в водосброс
плотины не имеющий рыбозащитного сооружения;
- на основной устьевой протоке (ф1, эл3)
являющейся также и основным миграционным
путем рыб, с левого берега обращенного в сторону
плотины, устанавливается сплошная сетчатая стенка
(ф1, эл4) из мелкоячейного капронового полотна с

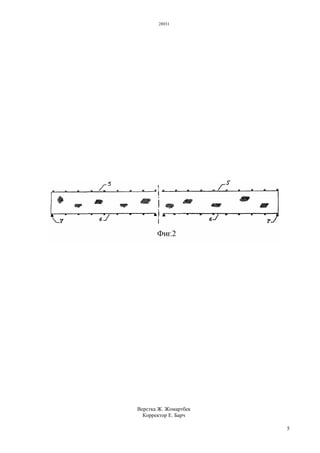

ячеей 10 мм. Она имеет сплошной верхний подбор
(ф2, эл5) с поплавками через 1м для удержания на
поверхности воды, и сплошной нижний подбор (ф2,
эл6) с грузилами через 1м для прижатия ко дну.
Через каждые 20 м к нижнему подбору крепятся
якорные грузы (ф2, эл7) весом 10 кг, для
предотвращения сноса сплошной сетчатой стенки
ветровыми волнениями и течением. В начальной
части сверху по течению сетчатую стенку
необходимо закреплять береговым заглубленным
штырем. На изгибах протоки, где давление течения
усиливается якорные грузы устанавливают через
10 м;

3. 28931
3
- длина сетчатой стенки в данном случае 20 км,
высота 3 м;
- установленная по всему левому берегу
основной устьевой протоки с частичным выходом в
открытую морскую акваторию сетчатая стенка
быстро забивается (в течении недели) мелкими
растительными фракциями приносимыми водным
стоком Сырдарьи и зарастает водорослями. При
этом образуется сплошная гибкая перегородка
отгораживающая основной путь нерестовых
миграций рыб от зоны влияния сносящего течения в
водосброс плотины;
- анализ результатов предыдущих биологических
исследований показал, что основной причиной
попадания молоди рыб в водопропускные и
водозаборные сооружения является отсутствие
условий для ориентации их в потоке воды и
невозможность сопротивляться течению в
непосредственной близости от водоприемных
отверстий, пассивный снос и затягивание в
водопропускное сооружение (УДК 626.882.
Булгаков Б.Б., Булгаков А.Б., Приймак В.А.,
Романцов В.П., Галицын В.В., Гурвич Г.А.
Особенности применения рыбозащитных устройств
// Chemical engineering, ecology and resource
conservation //Вып.2. Киев, 2009.). Сформированная
сплошная гибкая перегородка отгораживает путь
нерестовых миграций рыб от зоны влияния
сносящего течения в водосброс плотины и является
физическим ориентиром для рыб и молоди, для их
миграций и ската;
- длина и высота сетчатой перегородки
варьируются в зависимости от условий водоема.
Учитывая простоту изготовления и установки,
доступность используемых материалов, можно
менять длину и конфигурацию сетчатого
ограждения, приспосабливая к конкретным
условиям определенного водоема.
Наиболее существенными отличительными
признаками предлагаемого способа от аналога
являются следующие:
- для зонного ограждение участка акватории
используется гибкая сетчатая перегородка,
установка которой не требует привлечения
спецтехники;
- для экологической зашиты рыб и молоди от
попадания в водопропускное сооружение,
проводится ограждение путей миграций от зоны
воздействия гидротехнического сооружения.
Совокупным признаком аналога и изобретения,
обеспечивающим получение технического
результата, является следующий:
- для экологической зашиты рыб и молоди от
попадания в водопропускное сооружение,
используется зонное ограждение участка акватории.
Описание изобретения:
Поскольку каждый водоем
обладает индивидуальными гидрологическими,
морфологическими и ихтиологическими
характеристиками, то для наглядности предлагаемый
способ рассматривается на примере акватории
Кокаральской плотины с водопропускным
сооружением (ф1, эл1) огромной мощности (от 395 до
753 м3
/с), в непосредственной близости от которого
расположено устье р. Сырдарья (ф1, эл2) с путями
нерестовых миграций и ската рыб и молоди. Рыбы,
идущие на нерест, и скатывающиеся после нереста
рыба и молодь оказываются в зоне сносящего течения
в водосброс плотины не имеющий рыбозащитного
сооружения;
На основной устьевой протоке (ф1, эл3)
являющейся также и основным миграционным
путем рыб, с левого берега обращенного в сторону
плотины, устанавливается сплошная сетчатая стенка
(ф1, эл4) из мелкоячейного капронового полотна с
ячеей 10 мм. Она имеет сплошной верхний подбор
(ф2, эл5) с поплавками через 1м для удержания на
поверхности воды, и сплошной нижний подбор (ф2,
эл6) с грузилами через 1м для прижатия ко дну.
Через каждые 20 м к нижнему подбору крепятся
якорные грузы (ф2, эл7) весом 10 кг, для
предотвращения сноса сплошной сетчатой стенки
ветровыми волнениями и течением. В начальной
части сверху по течению сетчатую стенку
необходимо закреплять береговым заглубленным
штырем. На изгибах протоки, где давление течения
усиливается якорные грузы устанавливают через
10 м.
Длина сетчатой стенки в данном случае 20 км,
высота 3 м. Учитывая ее большую протяженность,
сетное полотно устанавливают отрезками по 100 м,
сшивая на стыках капроновым шнуром.
Установленная по всему левому берегу основной
устьевой протоки с частичным выходом в открытую
морскую акваторию сетчатая стенка быстро
забивается (в течении недели) мелкими
растительными фракциями приносимыми водным
стоком Сырдарьи и зарастает водорослями. При
этом образуется сплошная гибкая перегородка
отгораживающая основной путь нерестовых
миграций рыб от зоны влияния сносящего течения в
водосброс плотины.
Анализ результатов предыдущих биологических
исследований показал, что основной причиной
попадания молоди рыб в водопропускные и
водозаборные сооружения является отсутствие
условий для ориентации их в потоке воды и
невозможность сопротивляться течению в
непосредственной близости от водоприемных
отверстий, пассивный снос и затягивание в
водопропускное сооружение (УДК 626.882.
Булгаков Б.Б., Булгаков А.Б., Приймак В.А.,
Романцов В.П., Галицын В.В., Гурвич Г.А.
Особенности применения рыбозащитных устройств
// Chemical engineering, ecology and resource
conservation //Вып.2. Киев, 2009.). Сформированная
сплошная гибкая перегородка отгораживает путь
нерестовых миграций рыб от зоны влияния
сносящего течения в водосброс плотины и является
физическим ориентиром для рыб и молоди, для их
миграций и ската. К тому же сетчатая перегородка
перенаправляет сток воды в русло основной
рыбоходной протоки способствуя ее промыванию и
соответственно углублению течением воды.
Длина и высота сетчатой перегородки
варьируются в зависимости от индивидуальных

4. 28931
4
условий водоема. Учитывая простоту изготовления
и установки, доступность используемых
материалов, можно менять длину и конфигурацию
сетчатого ограждения, приспосабливая к
конкретным условиям определенного водоема.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Способ экологической защиты рыб и молоди на
путях нерестовых миграций от попадания в
водопропускные сооружения, включающий зонное
ограждение путей нерестовых миграций,
отличающийся тем, что осуществляют ограждение
путей миграций от зоны воздействия
гидротехнического сооружения в виде гибкой
сетчатой перегородки с варьируемыми в
зависимости от условий водоема параметрами.

5. 28931
5
Верстка Ж. Жомартбек
Корректор Е. Барч
