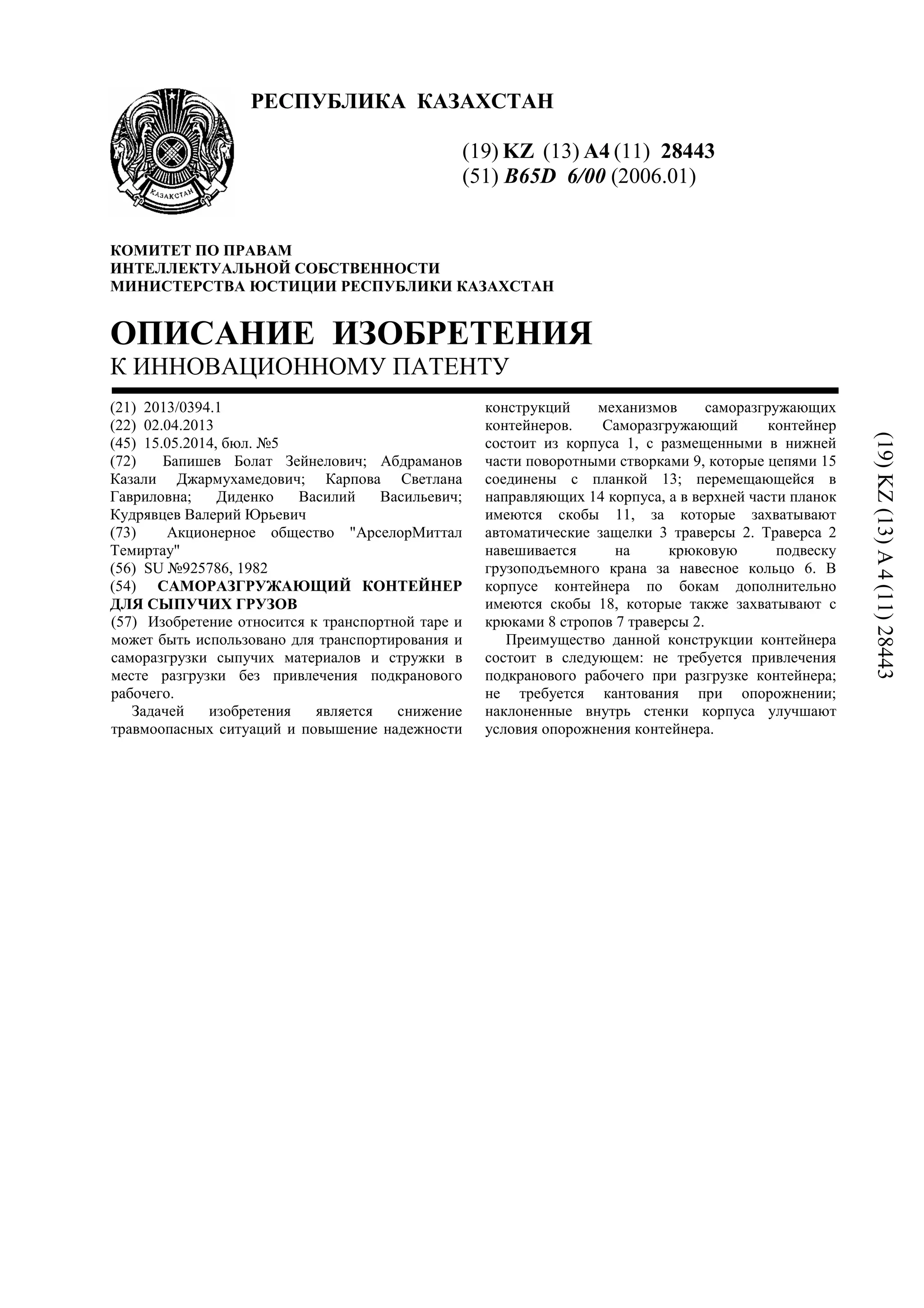

(54) САМОРАЗГРУЖАЮЩИЙ КОНТЕЙНЕР
ДЛЯ СЫПУЧИХ ГРУЗОВ
(57) Изобретение относится к транспортной таре и
может быть использовано для транспортирования и
саморазгрузки сыпучих материалов и стружки в
месте разгрузки без привлечения подкранового
рабочего.
Задачей изобретения является снижение
травмоопасных ситуаций и повышение надежности
конструкций механизмов саморазгружающих
контейнеров. Саморазгружающий контейнер
состоит из корпуса 1, с размещенными в нижней
части поворотными створками 9, которые цепями 15
соединены с планкой 13; перемещающейся в
направляющих 14 корпуса, а в верхней части планок
имеются скобы 11, за которые захватывают
автоматические защелки 3 траверсы 2. Траверса 2
навешивается на крюковую подвеску
грузоподъемного крана за навесное кольцо 6. В
корпусе контейнера по бокам дополнительно
имеются скобы 18, которые также захватывают с
крюками 8 стропов 7 траверсы 2.
Преимущество данной конструкции контейнера
состоит в следующем: не требуется привлечения
подкранового рабочего при разгрузке контейнера;
не требуется кантования при опорожнении;
наклоненные внутрь стенки корпуса улучшают
условия опорожнения контейнера.
(19)KZ(13)A4(11)28443

2. 28443
2
Изобретение относится к транспортной таре и
может быть использовано для транспортирования и
хранения сыпучих материалов, стружки.
Известны контейнеры, содержащие корпус с
двухстворчатым днищем, створки которого
фиксированы в закрытом положении
установленным на боковой поверхности корпуса
замком.
А.с. SU №333115, В65D 6/12, БИ №17, 1970г.
Однако из-за необходимости ручного
обслуживания замка они недостаточно эффективны
и небезопасны в обслуживании.
Известен контейнер для транспортирования
навалочных грузов, снабженный винтом
воздействующих на элементы, для открывания и
закрывания их поворотного днища.
А.с. SU №285605, В65J 1/02, БИ №33, 1970г.
Однако наличие дополнительных устройств
усложняет конструкцию и понижает надежность
эксплуатации контейнера.
Наиболее близким по технической сущности и
достигаемому результату к изобретению является
контейнер для сыпучих грузов, состоящий из
корпуса с грузозахватными приспособлениями и
расположенными в нижней части поворотными
створками.
А.с. SU №925786, В65D 88/54, БИ №17, 1982г.
Недостатком данного контейнера является его
разгрузка - осуществляется через бункер приемник.
Цель изобретения - повышение
эксплуатационной надежности контейнера и её
автоматической разгрузки.

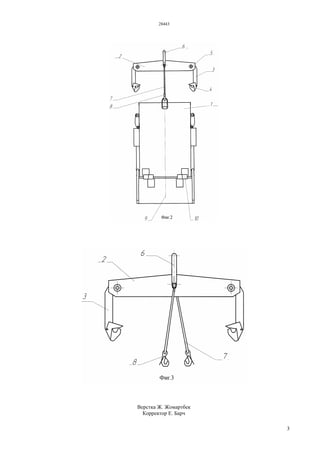

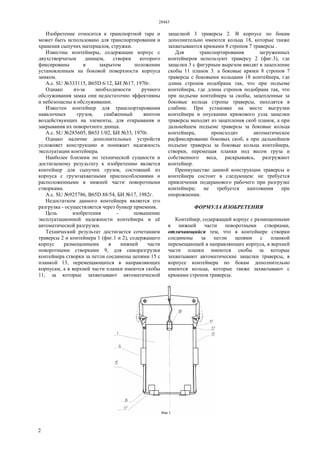

Технический результат достигается сочетанием
траверсы 2 и контейнера 1 (фиг.1 и 2), содержащего
корпус размещенными в нижней части
поворотными створками 9, для саморазгрузки
контейнера створки за петли соединены цепями 15 с
планкой 13, перемещающихся в направляющих
корпусам, а в верхней части планки имеются скобы
11, за которые захватывают автоматической
защелкой 3 траверсы 2. В корпусе по бокам
дополнительно имеются кольца 18, которые также
захватываются крюками 8 стропов 7 траверсы .
Для транспортирования загруженных
контейнеров используют траверсу 2 (фиг.3), где
защелки 3 с фигурным вырезом вводят в зацепление
скобы 11 планок 3. а боковые крюки 8 стропов 7
траверсы с боковыми кольцами 18 контейнера, где
длина стропов подобрана так, что при подъеме
контейнера, где длина стропов подобрана так, что
при подъеме контейнера за скобы, зацепленные за
боковые кольца стропы траверсы, находятся в
слабине. При установке на месте выгрузки
контейнера и опускании крюкового узла защелки
траверсы выходят из зацепления скоб планок, а при
дальнейшем подъеме траверсы за боковые кольца
контейнера, происходит автоматическое
расфиксирование боковых скоб, а при дальнейшем
подъеме траверсы за боковые кольца контейнера,
створки, перемещая планки под весом груза и
собственного веса, раскрываясь, разгружают
контейнер.
Преимущество данной конструкции траверсы и
контейнера состоит в следующем: не требуется
привлечения подкранового рабочего при разгрузке
контейнера; не требуется кантования при
опорожнении.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Контейнер, содержащий корпус с размещенными
в нижней части поворотными створками,
отличающийся тем, что в контейнере створки
соединены за петли цепями с планкой
перемещающей в направляющих корпуса, в верхней
части планки имеются скобы за которые
захватывают автоматические защелки траверсы, в
корпусе контейнера по бокам дополнительно
имеются кольца, которые также захватывают с
крюками стропов траверсы.

3. 28443
3
