1. 20分で理解するandroidの構造
display subsystem 編
横浜Android勉強会
2011/4/29
@magoroku15

2. ふーあむあい
� 源氏名 @magoroku15 名古屋在住
� OS屋さん出身の組み込み屋さん
� ２００９年より@androidzaurusに師事し、日本のIT勉強会で必須と
されるサブカルチャを学ぶ
� 今年はFPGAでpdp11を動かすのが目標だった
� UST検定 初段
� ぐだ生（土曜）、名古屋geekbar（月曜）を配信中
� magorokutv で検索 / 現在までに９７７０人が視聴
� ミキサー４台 大人買い
� 名古屋つくる部 配信係り
� よーするに 塚田部長のパシリ、 @gabu怖い
� 名古屋geekbar 早番店員
� よーするに 塚田店長のパシリ、 @gabu怖い

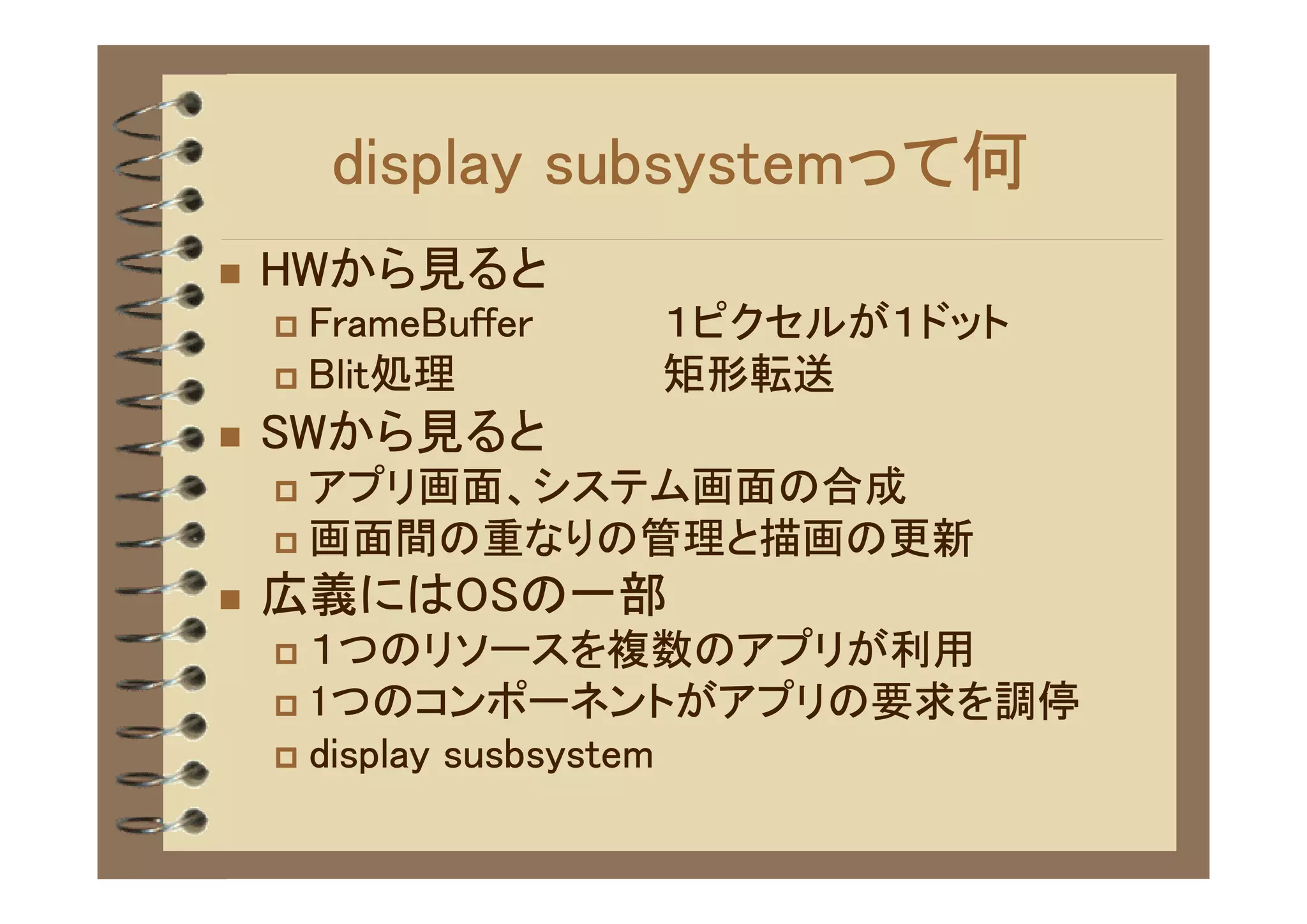

3. display subsystemって何
� HWから見ると
� FrameBuffer １ピクセルが１ドット
� Blit処理 矩形転送
� SWから見ると
� アプリ画面、システム画面の合成
� 画面間の重なりの管理と描画の更新
� 広義にはOSの一部
� １つのリソースを複数のアプリが利用
� 1つのコンポーネントがアプリの要求を調停
� display susbsystem

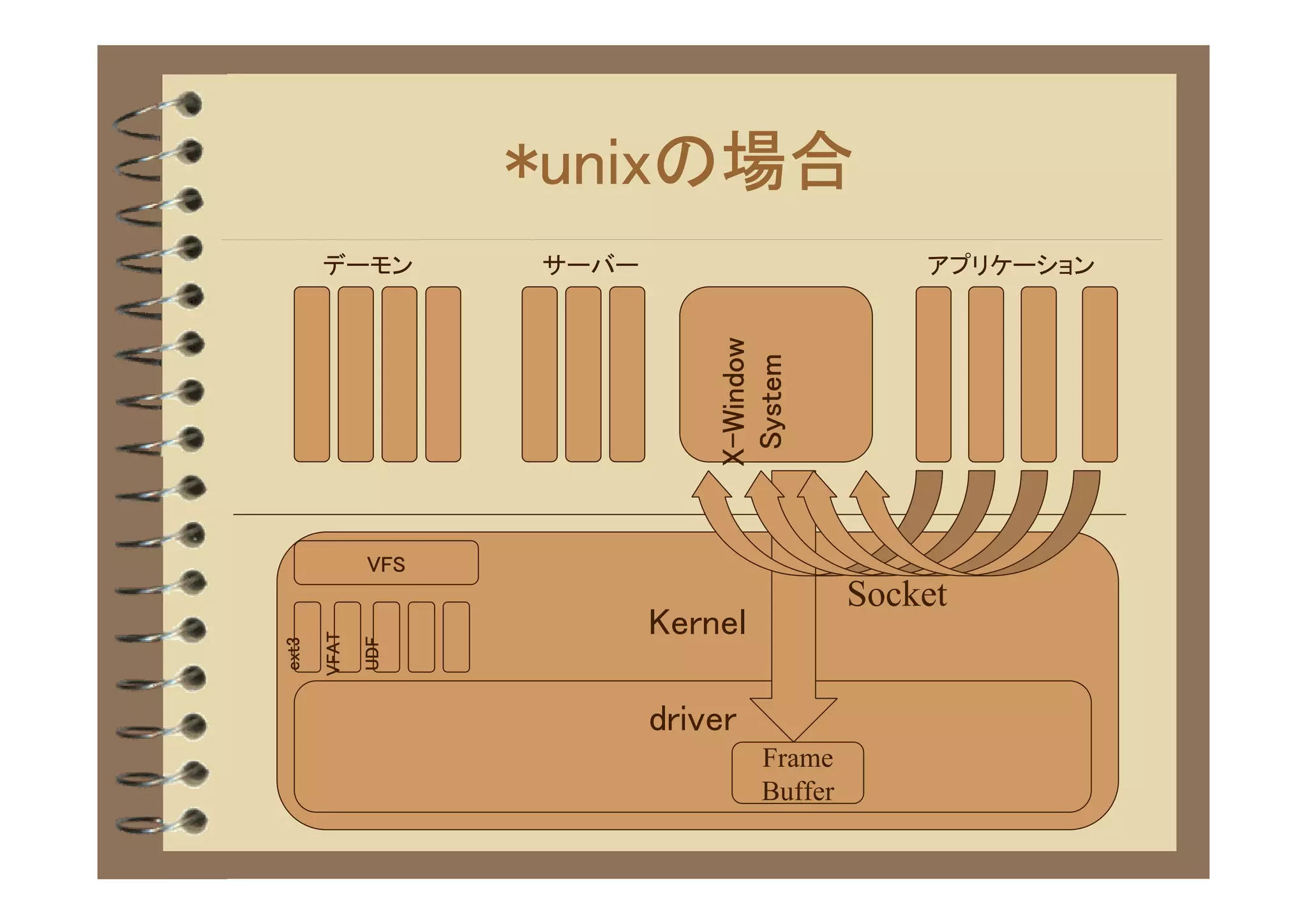

4. *unixの場合
デーモン サーバー アプリケーション
X-Window
System
VFS
Socket
Kernel
VFAT
UDF
ext3
driver
Frame
Buffer

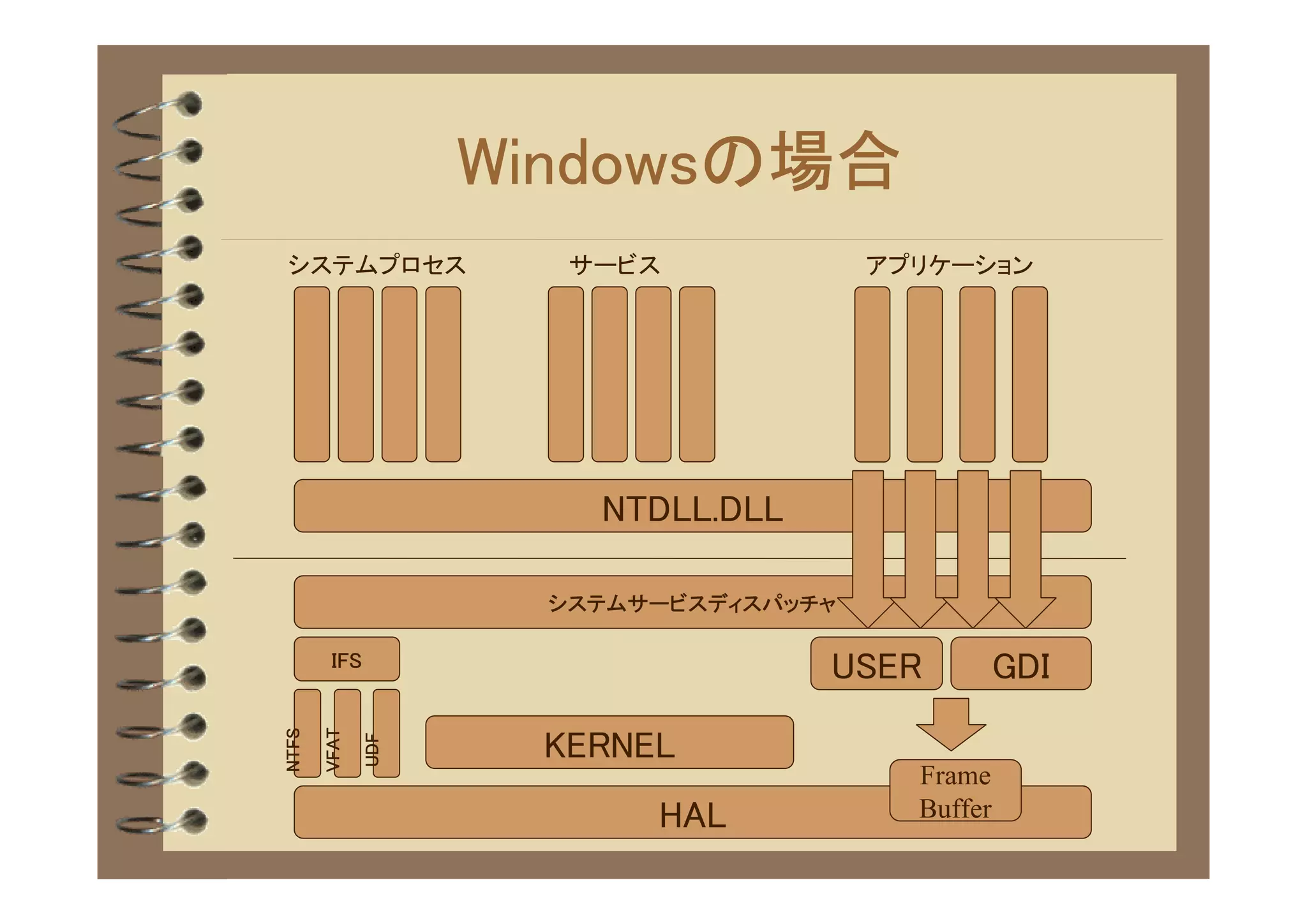

5. Windowsの場合
システムプロセス サービス アプリケーション
NTDLL.DLL
システムサービスディスパッチャ
IFS USER GDI
KERNEL
VFAT
NTFS
UDF
Frame
HAL Buffer

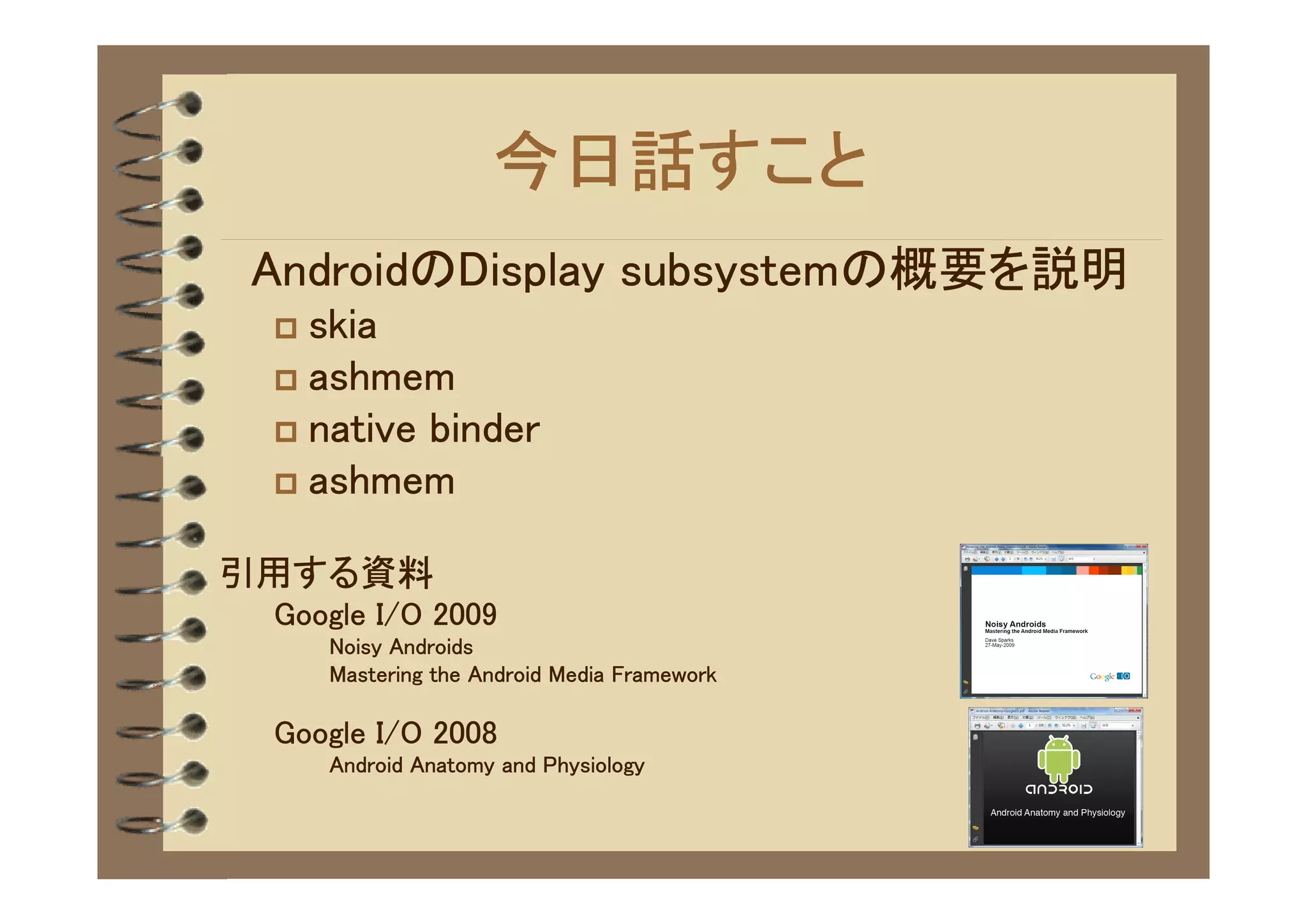

6. 今日話すこと
AndroidのDisplay subsystemの概要を説明
� skia
� ashmem
� native binder
� ashmem
引用する資料
Google I/O 2009
Noisy Androids
Mastering the Android Media Framework

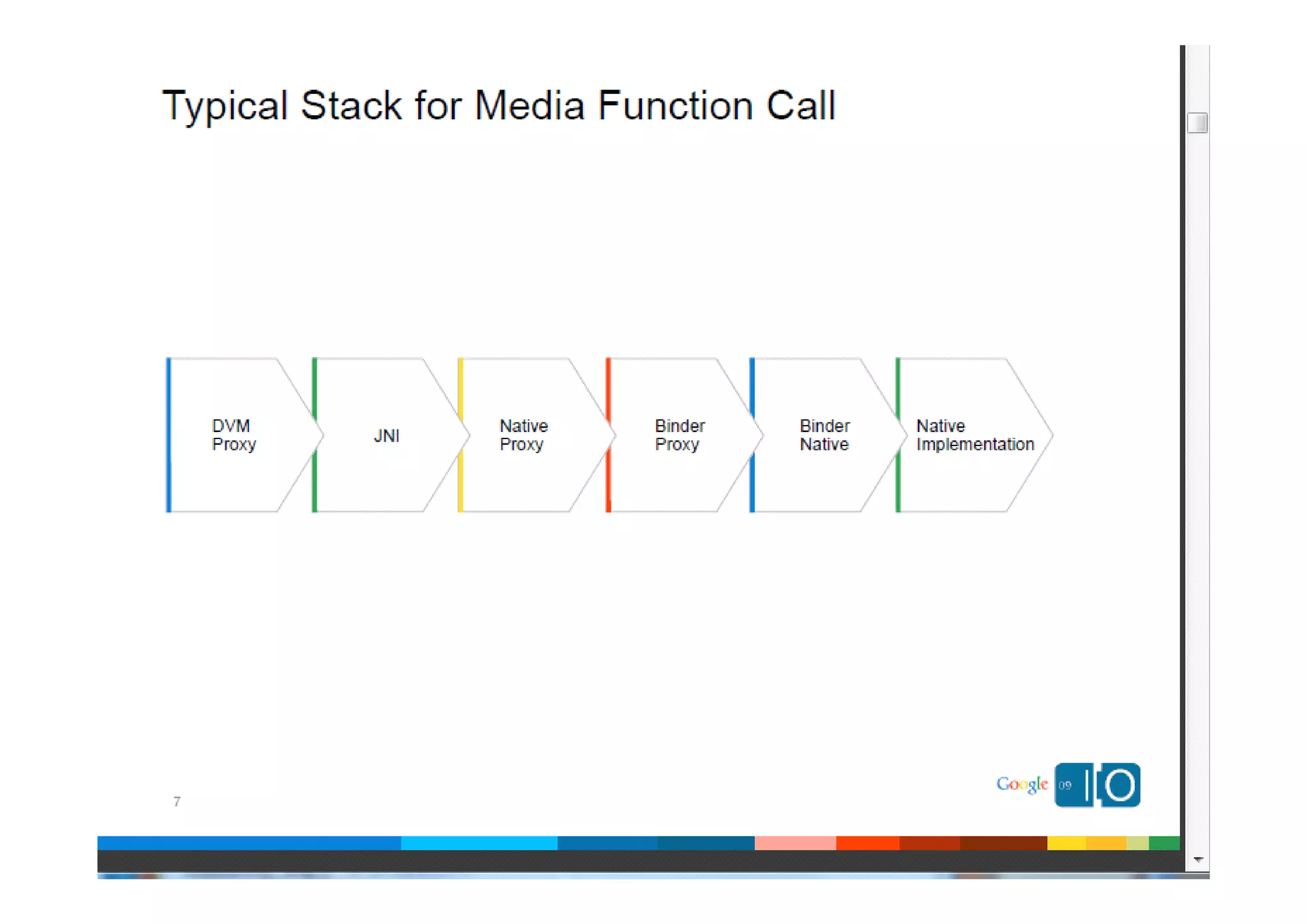

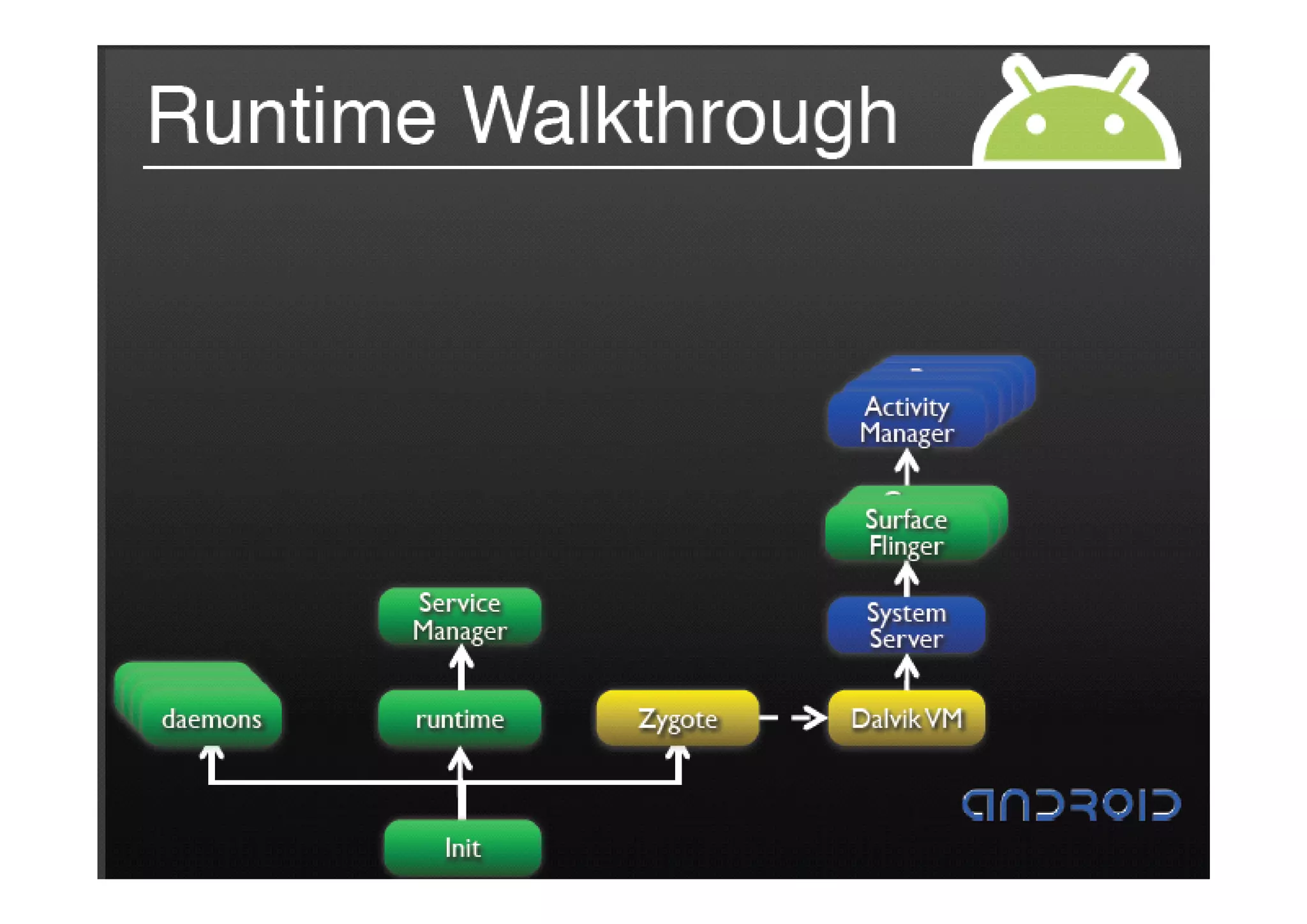

Google I/O 2008
Android Anatomy and Physiology

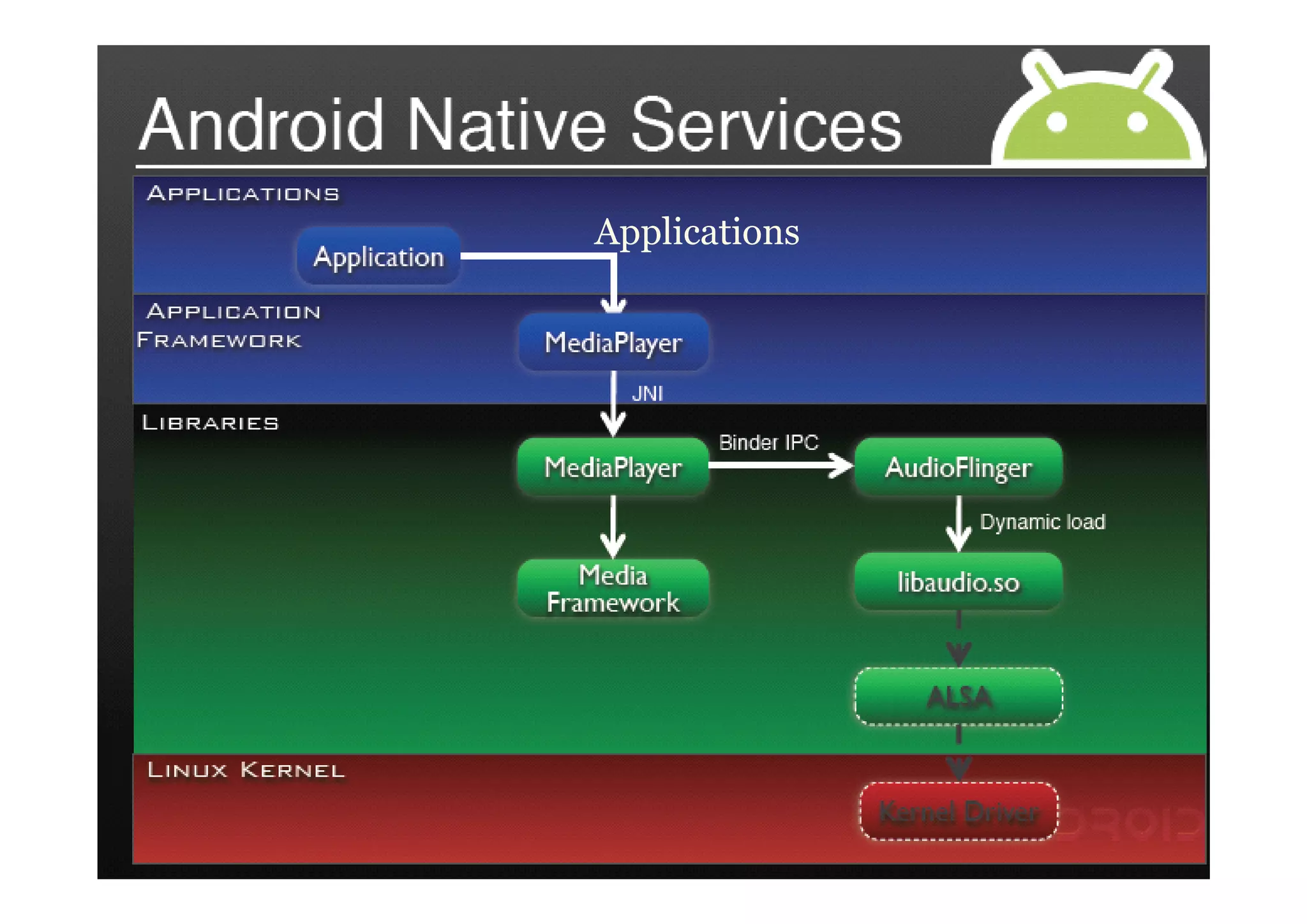

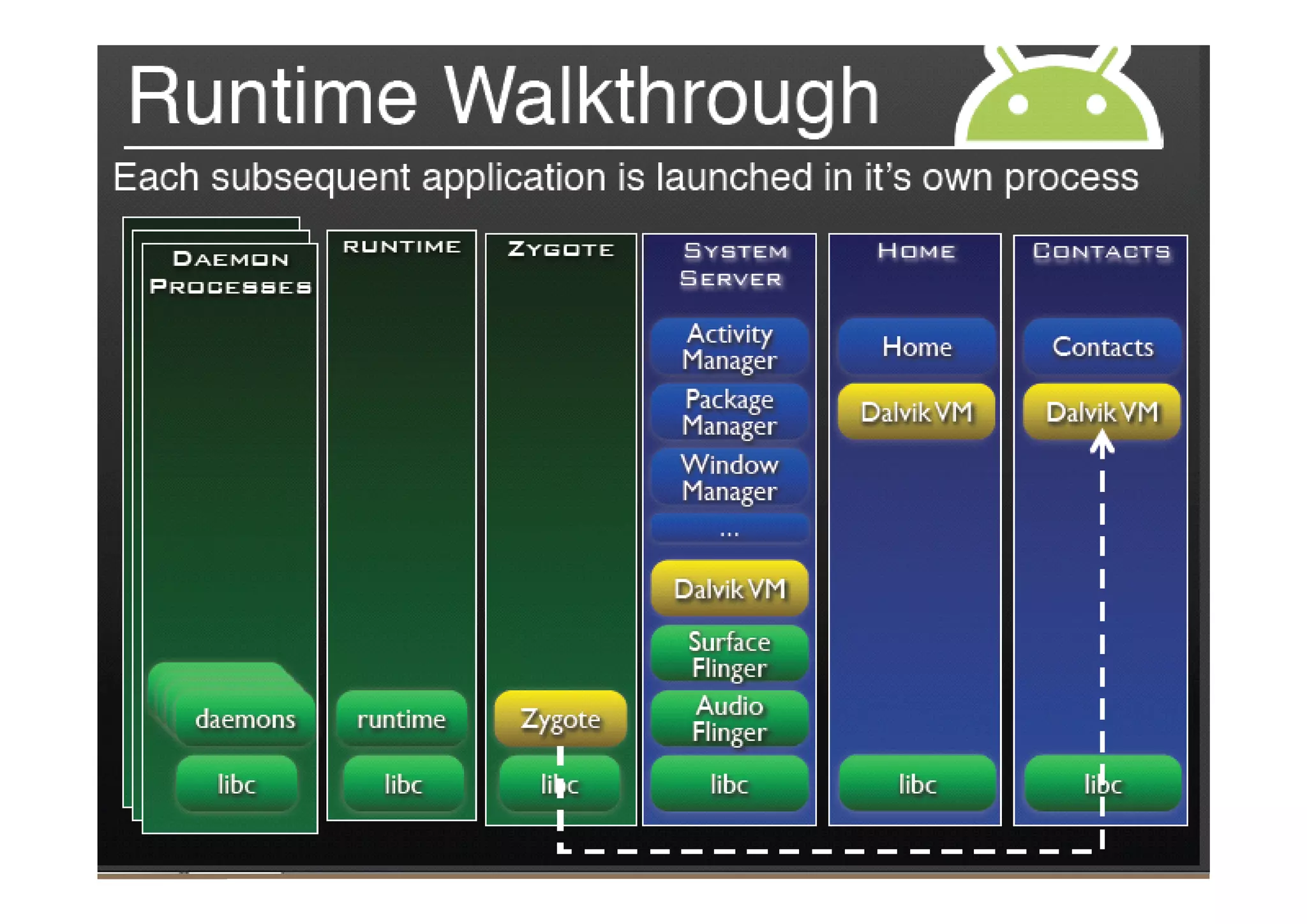

10. Applications

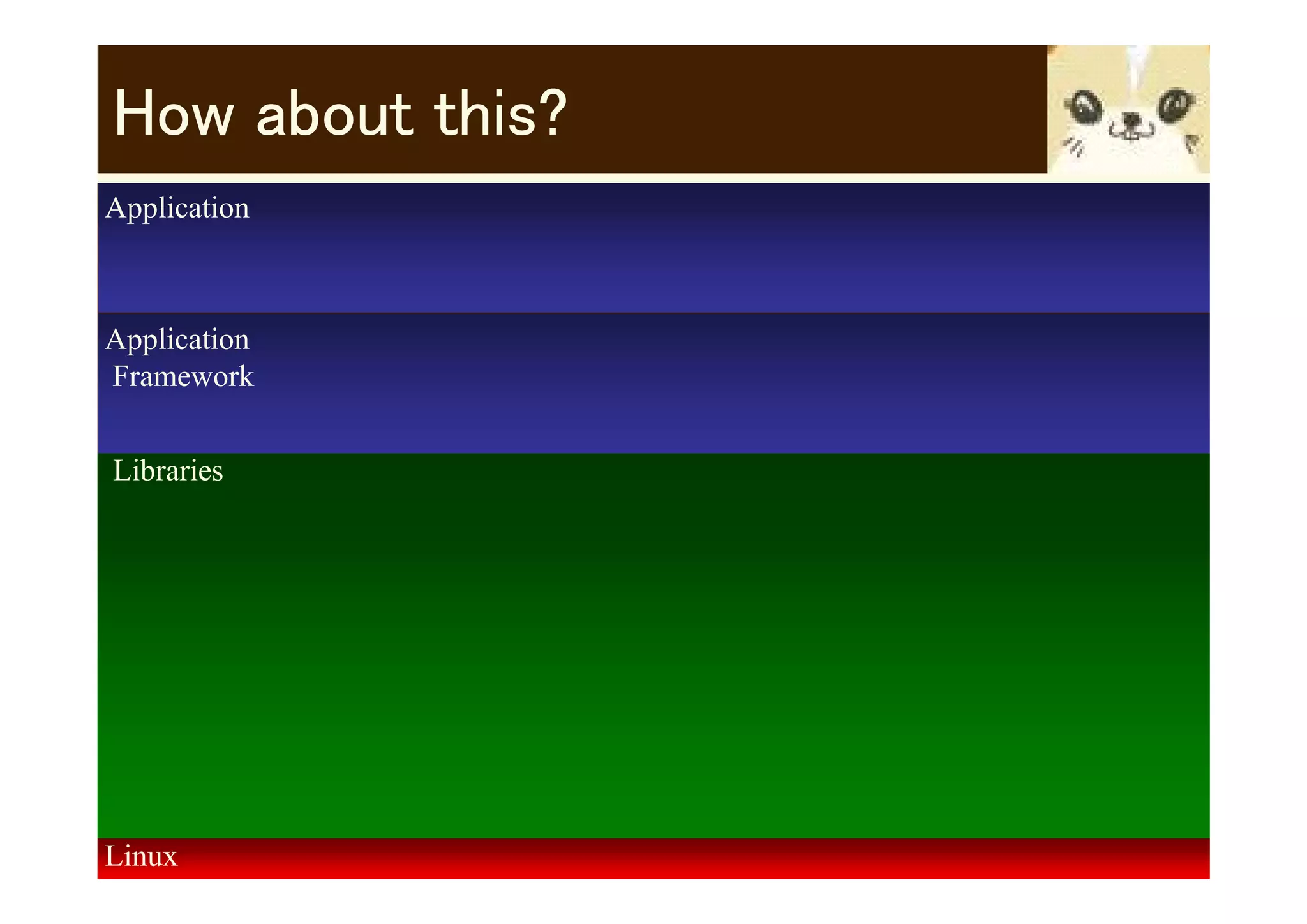

12. How about this?
Application
Application
Framework
Libraries
Linux

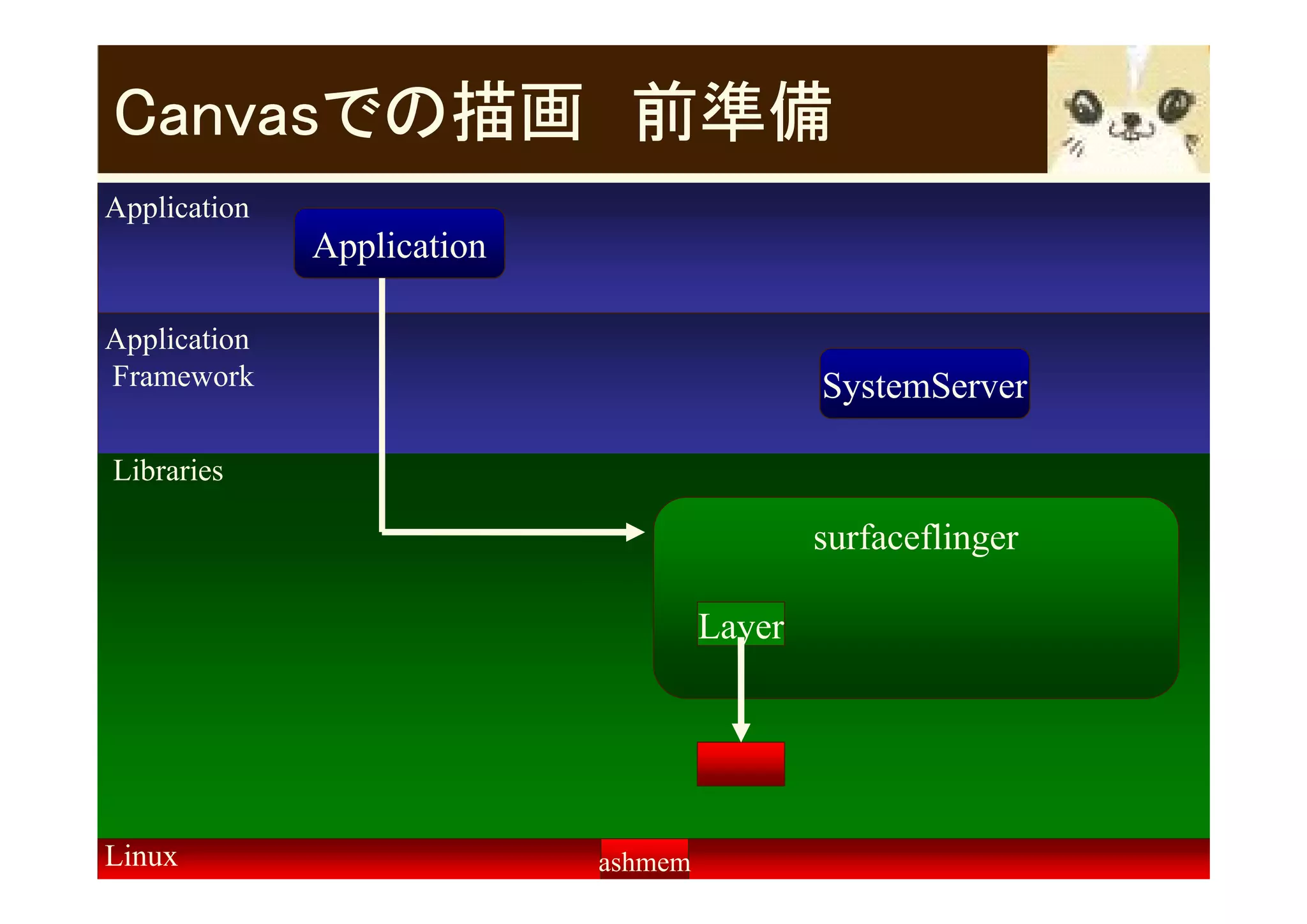

13. Canvasでの描画 前準備
Application
Application
Application
Framework SystemServer
Libraries
surfaceflinger
Layer
Linux ashmem

14. Canvasでの描画 SkCanvas
Application
Application
Application
Framework SystemServer
Libraries
surfaceflinger
Skia
Layer
SkCanvas
Linux ashmem

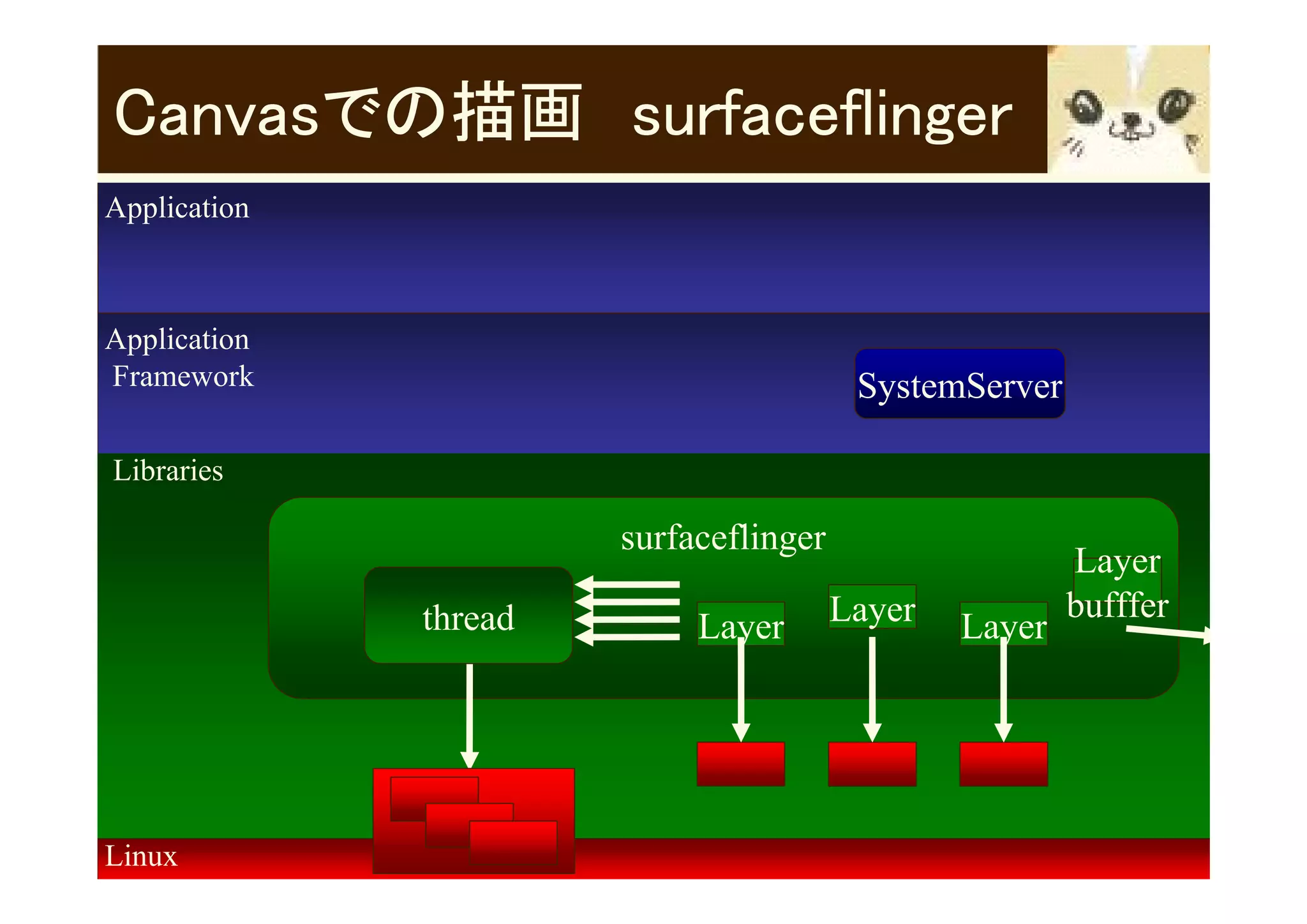

15. Canvasでの描画 surfaceflinger
Application
Application
Framework SystemServer
Libraries
surfaceflinger
Layer
thread Layer bufffer
Layer Layer
Linux

16. SurfaceFlinger::threadLoop
frameworks/base/libs/surfaceflinger/SurfaceFlinger.cpp
476 bool SurfaceFlinger::threadLoop()
477 {
498 if (LIKELY(hw.canDraw() && !isFrozen())) {
499 // repaint the framebuffer (if needed)
500 handleRepaint();
509 } else {
510 // pretend we did the post
511 unlockClients();
512 usleep(16667); // 60 fps period
513 }
514 return true;

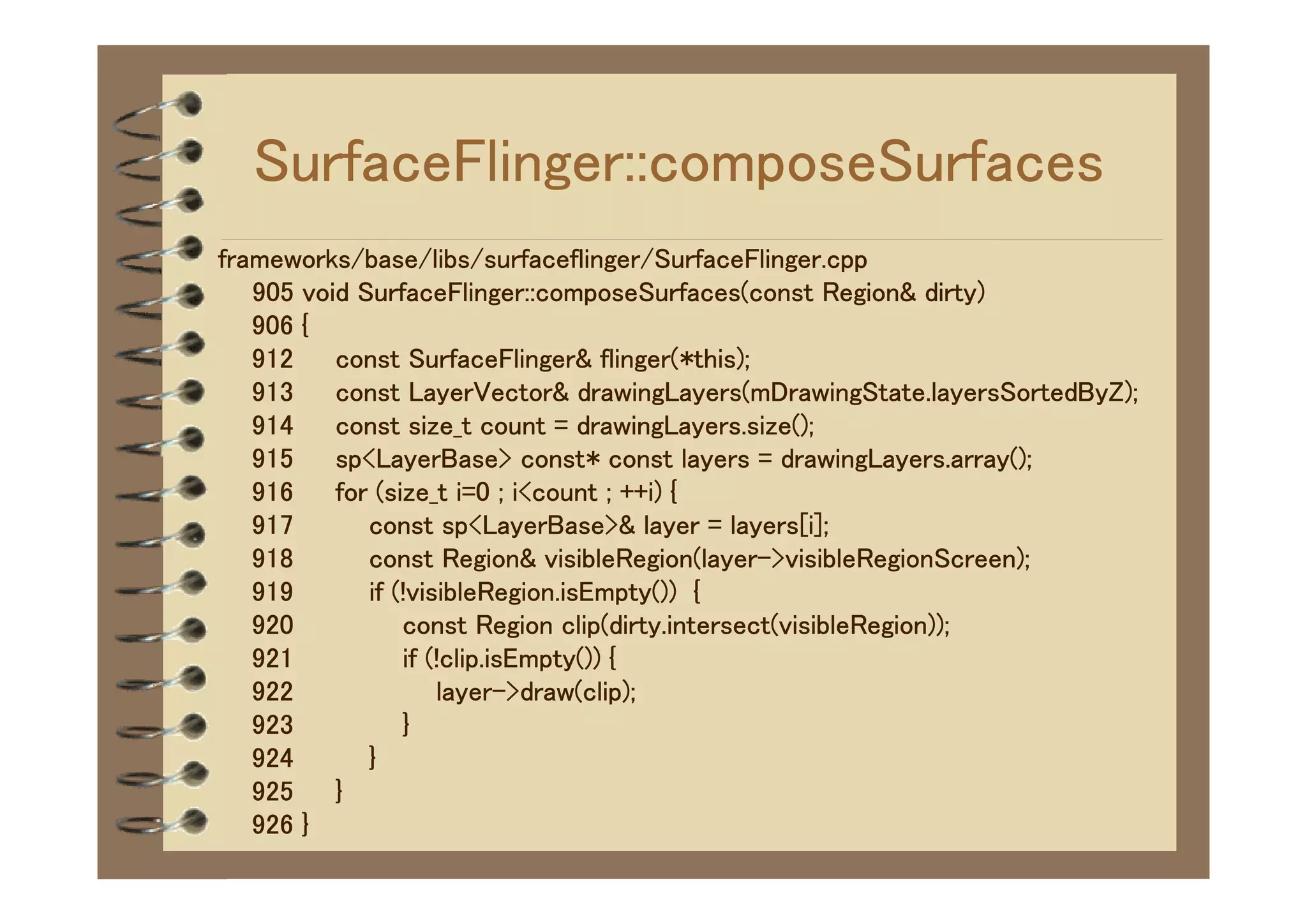

17. SurfaceFlinger::composeSurfaces
frameworks/base/libs/surfaceflinger/SurfaceFlinger.cpp
905 void SurfaceFlinger::composeSurfaces(const Region& dirty)
906 {
912 const SurfaceFlinger& flinger(*this);
913 const LayerVector& drawingLayers(mDrawingState.layersSortedByZ);
914 const size_t count = drawingLayers.size();
915 sp<LayerBase> const* const layers = drawingLayers.array();
916 for (size_t i=0 ; i<count ; ++i) {
917 const sp<LayerBase>& layer = layers[i];
918 const Region& visibleRegion(layer->visibleRegionScreen);
919 if (!visibleRegion.isEmpty()) {
920 const Region clip(dirty.intersect(visibleRegion));
921 if (!clip.isEmpty()) {
922 layer->draw(clip);
923 }
924 }
925 }
926 }

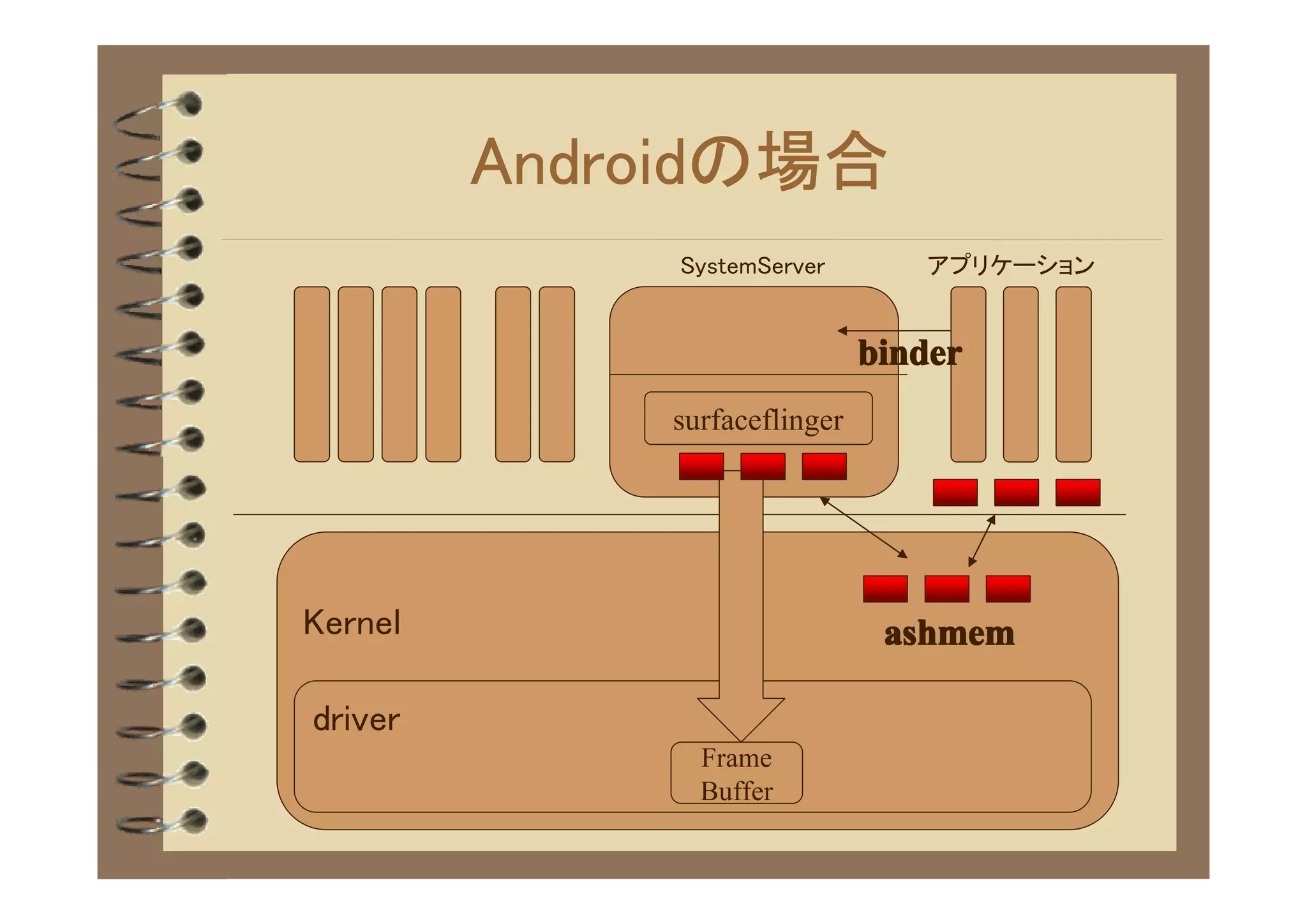

18. Androidの場合
SystemServer アプリケーション
binder
surfaceflinger
Kernel ashmem
driver
Frame
Buffer

19. おしまい
