- 1. 横浜 Android プラットフォーム部 第13回勉強会 Stagefright 入門 ~ Android Multimedia~ 2011/9/19 @l_b__

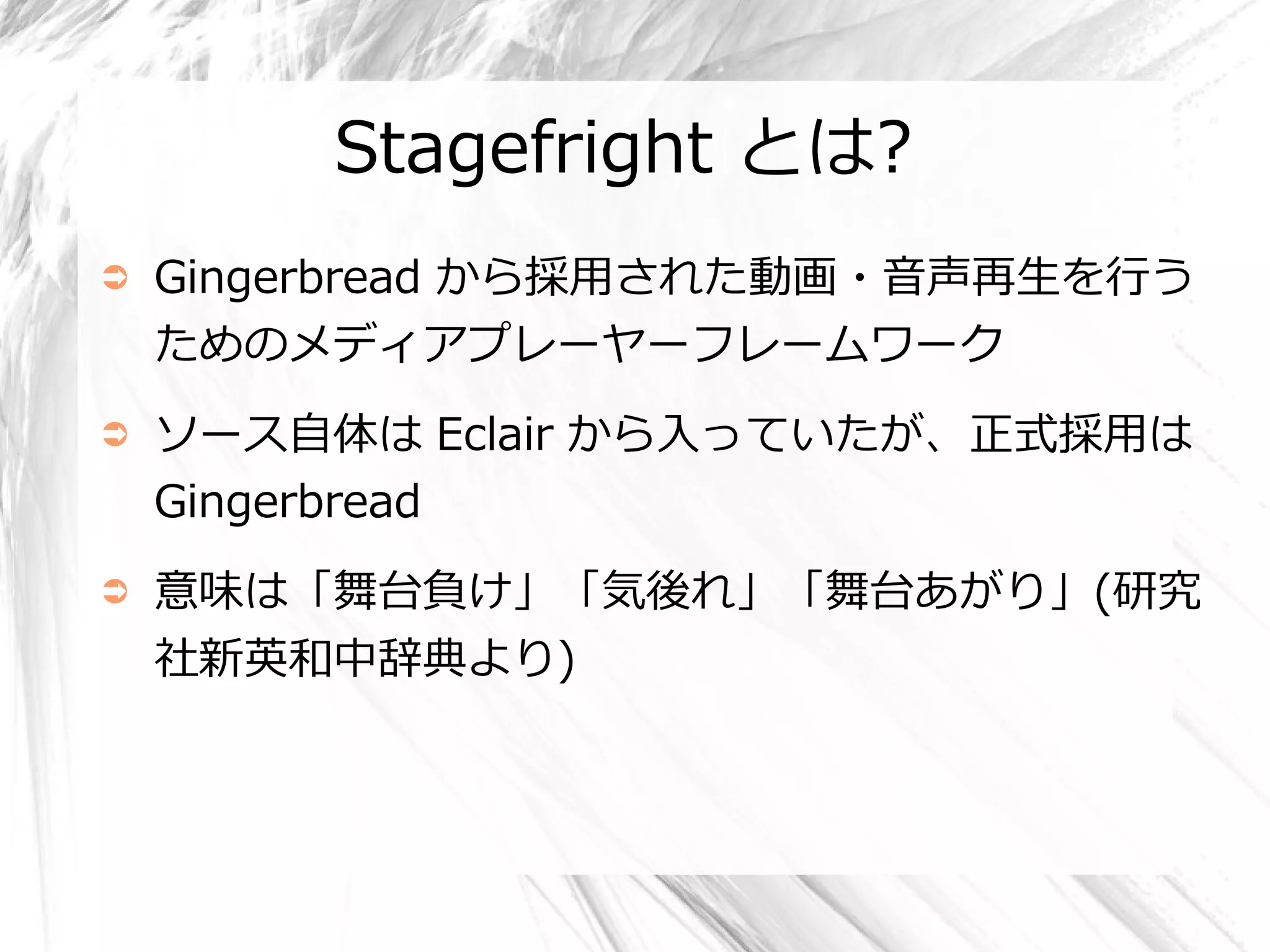

- 2. Stagefright とは? ➲ Gingerbread から採用された動画・音声再生を行う ためのメディアプレーヤーフレームワーク ➲ ソース自体は Eclair から入っていたが、正式採用は Gingerbread ➲ 意味は「舞台負け」「気後れ」「舞台あがり」(研究 社新英和中辞典より)

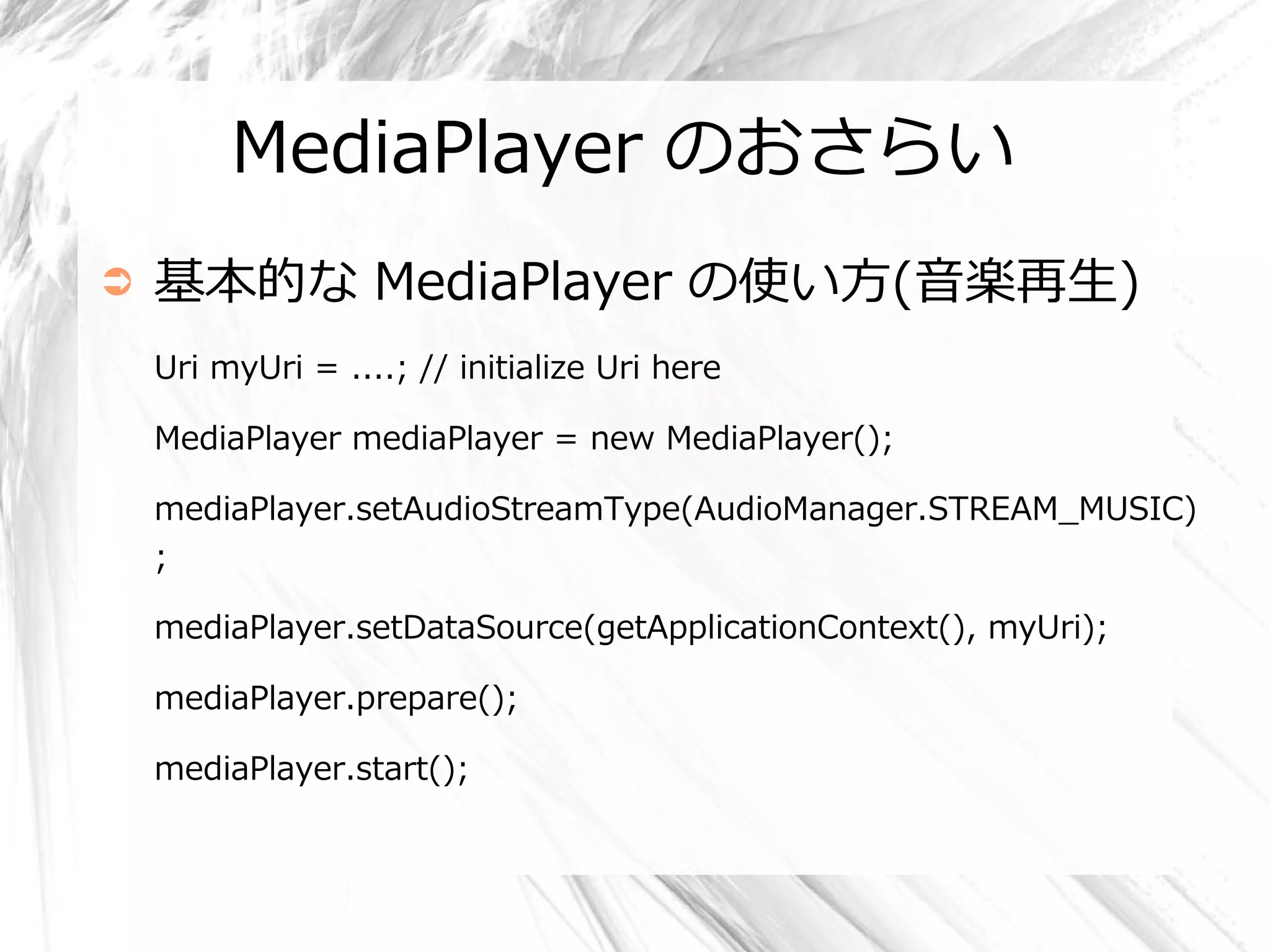

- 3. MediaPlayer のおさらい ➲ 基本的な MediaPlayer の使い方(音楽再生) Uri myUri = ....; // initialize Uri here MediaPlayer mediaPlayer = new MediaPlayer(); mediaPlayer.setAudioStreamType(AudioManager.STREAM_MUSIC) ; mediaPlayer.setDataSource(getApplicationContext(), myUri); mediaPlayer.prepare(); mediaPlayer.start();

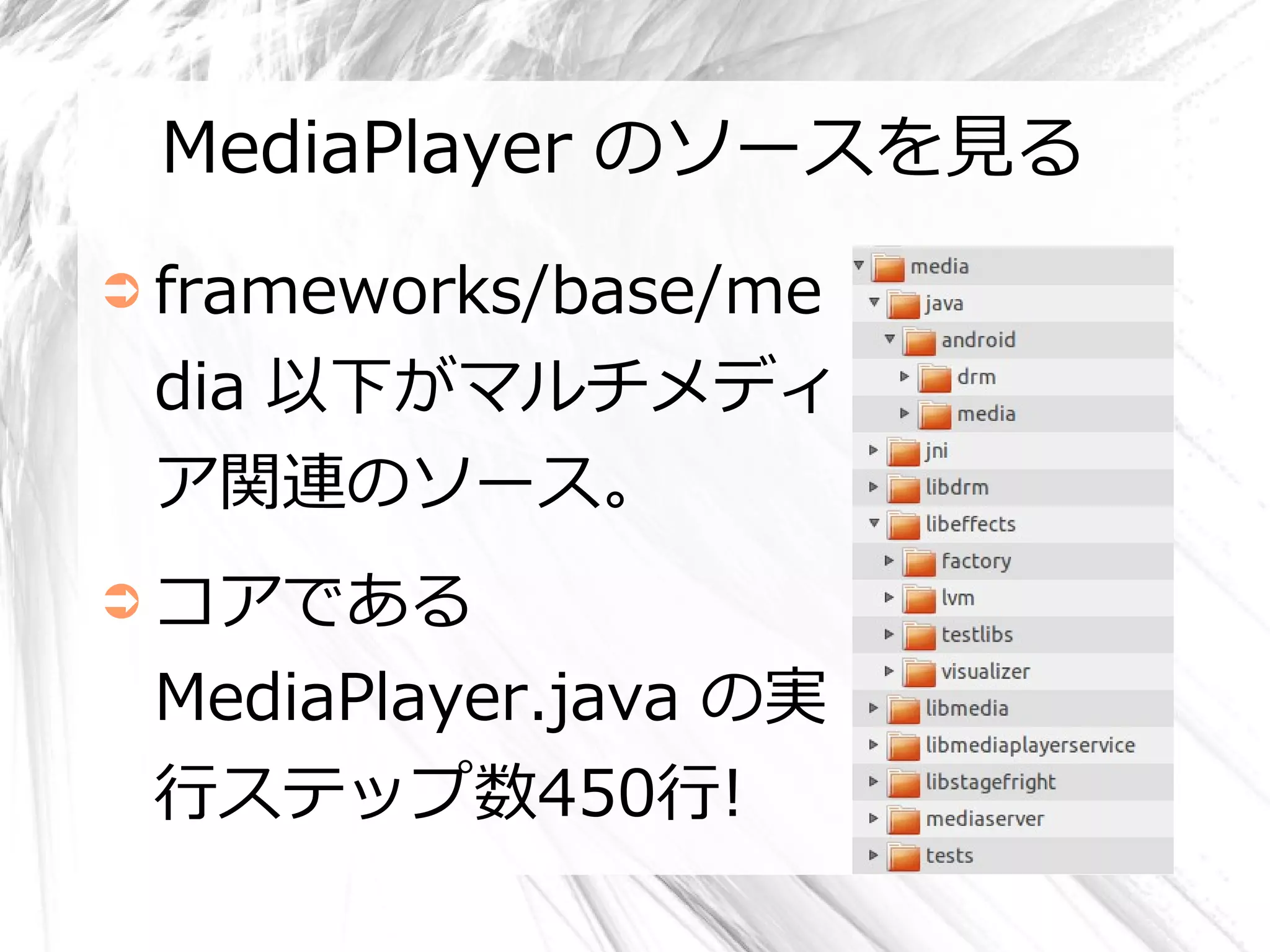

- 4. MediaPlayer のソースを見る ➲ frameworks/base/me dia 以下がマルチメディ ア関連のソース。 ➲ コアである MediaPlayer.java の実 行ステップ数450行!
- 5. MediaPlayer のソース ➲ イベント処理を行っているだけでほ とんどの機能で Native を呼んでい る。 ➲ で、 JNI を通した呼び先が Stagefright。

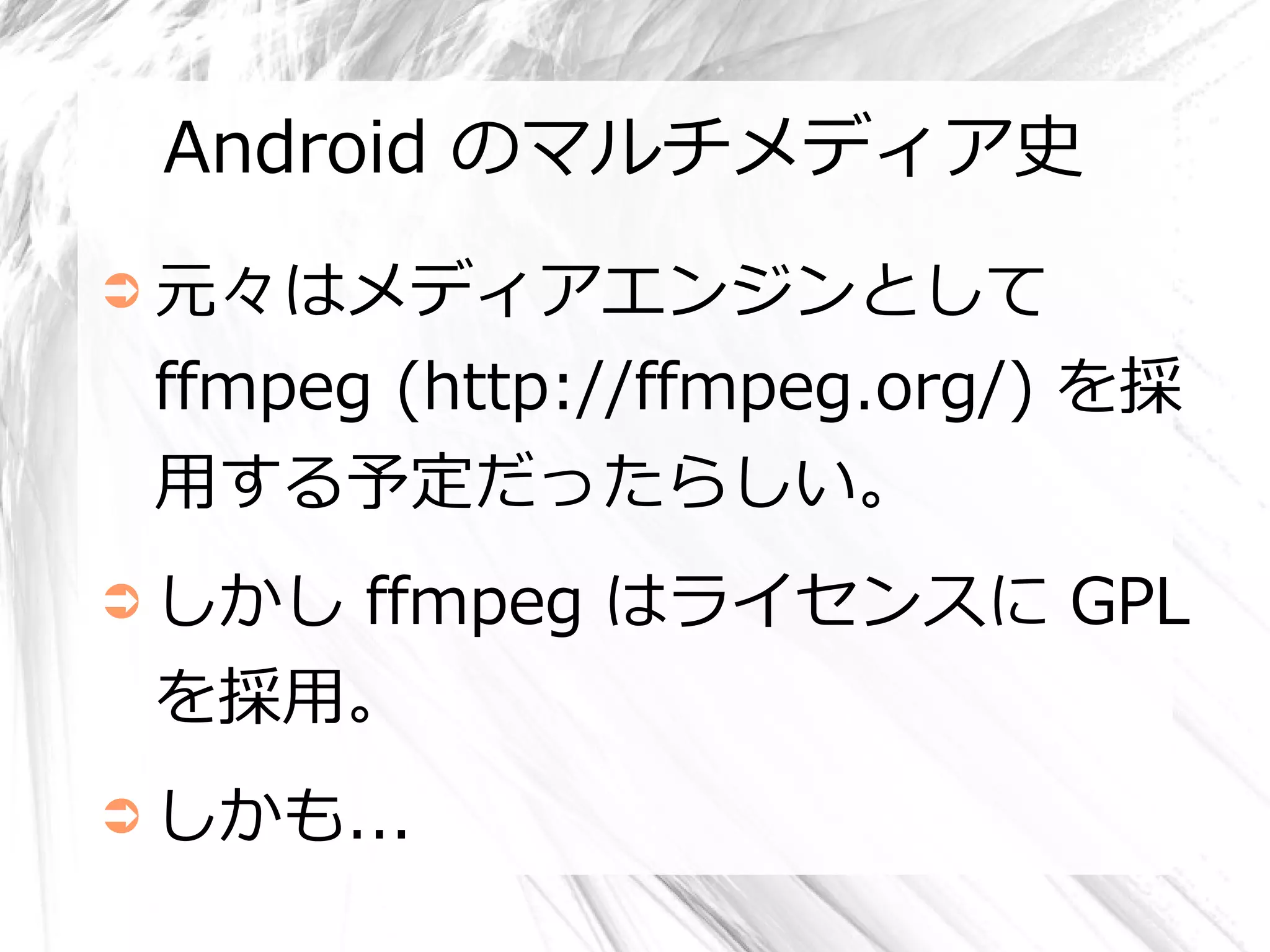

- 6. Android のマルチメディア史 ➲ 元々はメディアエンジンとして ffmpeg (http://ffmpeg.org/) を採 用する予定だったらしい。 ➲ しかし ffmpeg はライセンスに GPL を採用。 ➲ しかも...
- 7.

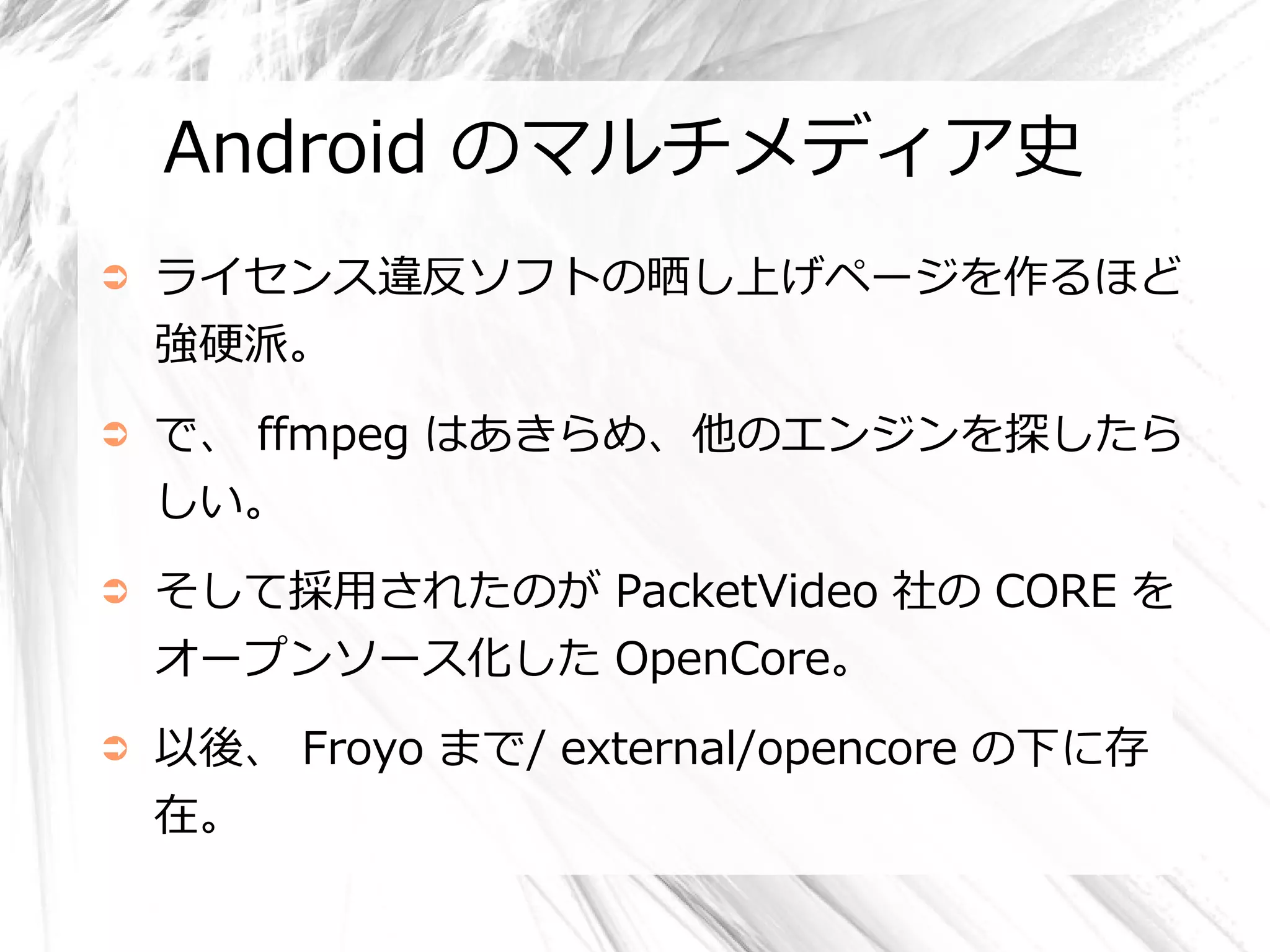

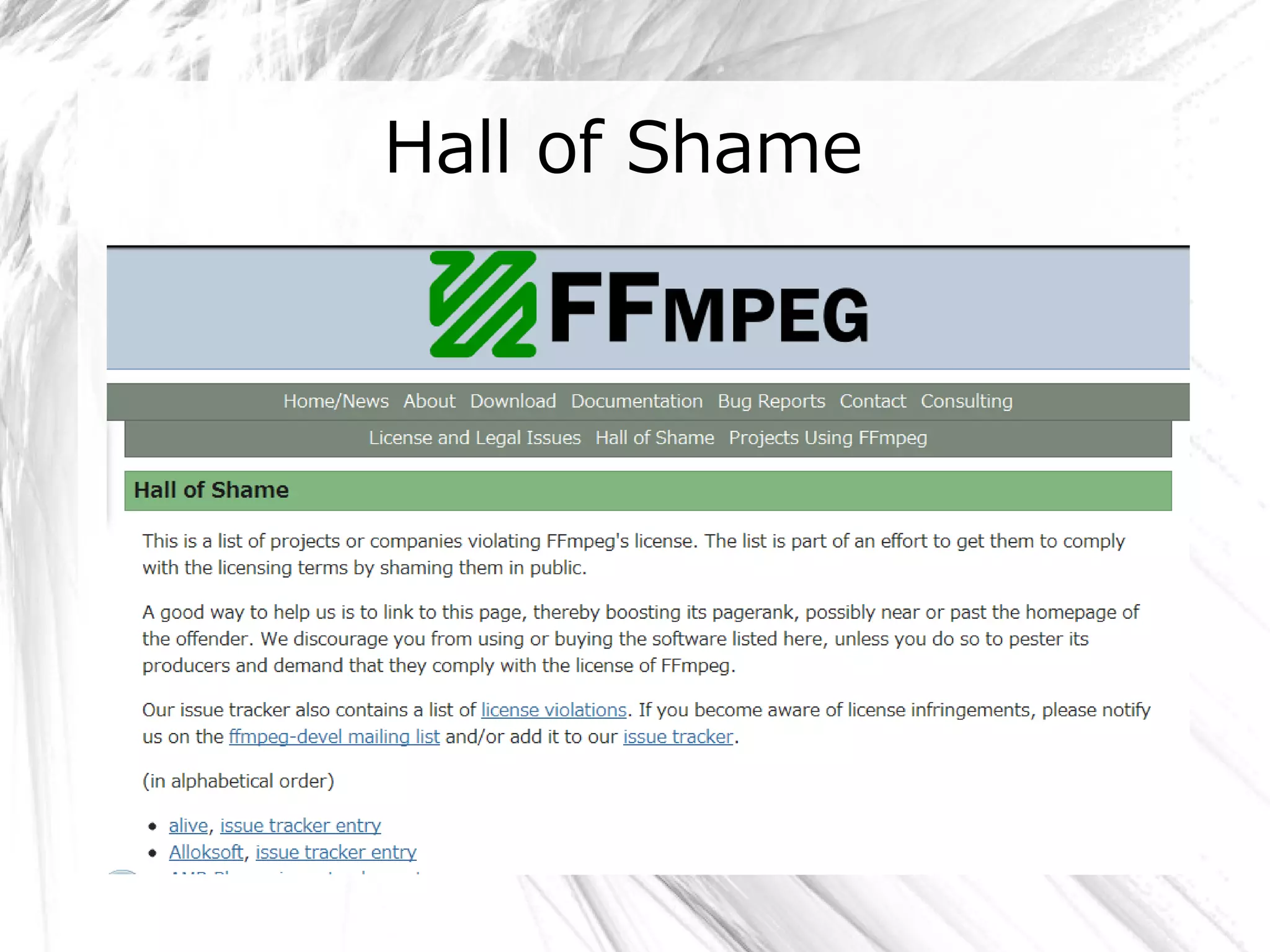

- 8. Android のマルチメディア史 ➲ ライセンス違反ソフトの晒し上げページを作るほど 強硬派。 ➲ で、 ffmpeg はあきらめ、他のエンジンを探したら しい。 ➲ そして採用されたのが PacketVideo 社の CORE を オープンソース化した OpenCore。 ➲ 以後、 Froyo まで/ external/opencore の下に存 在。

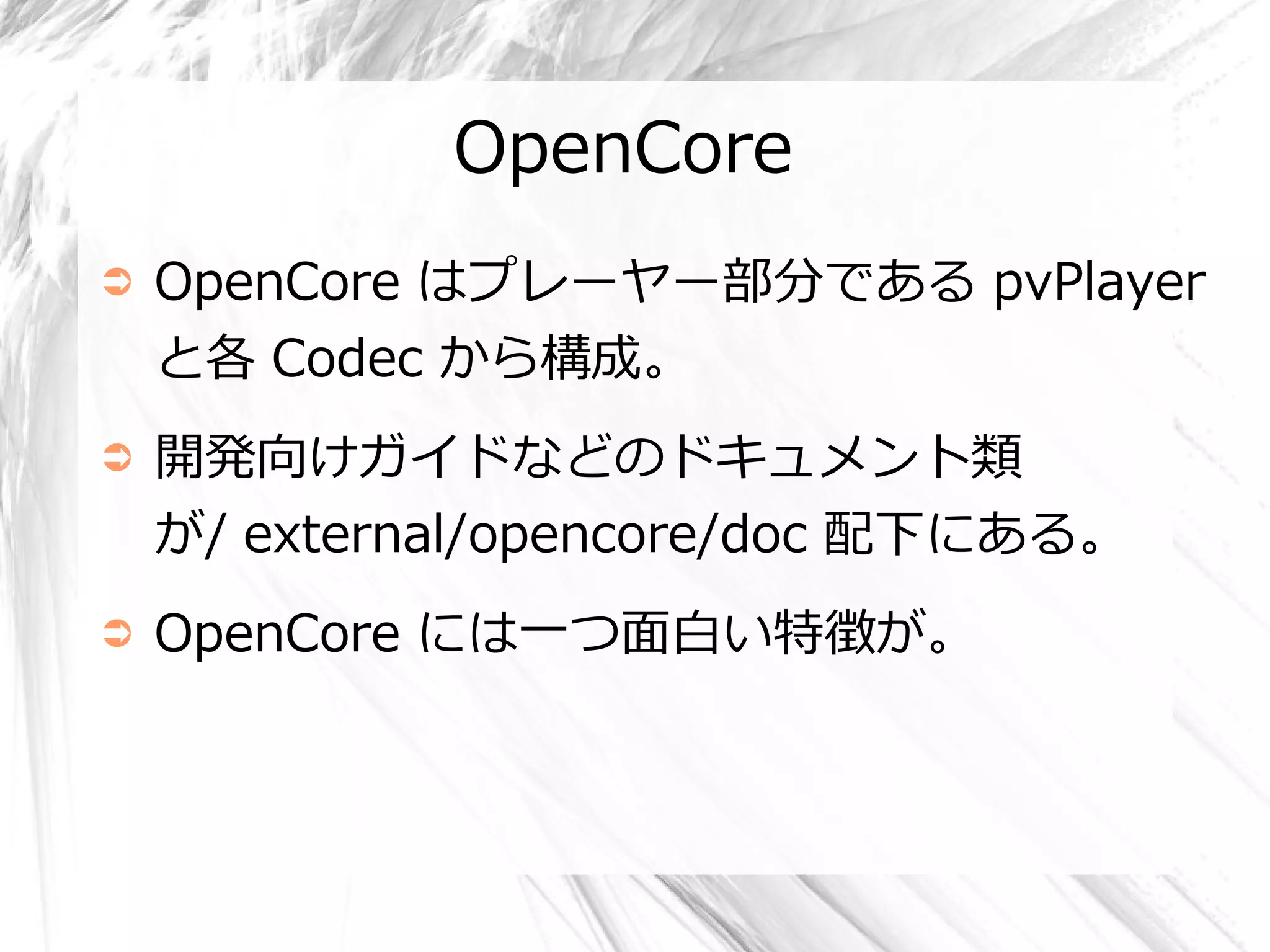

- 9. OpenCore ➲ OpenCore はプレーヤー部分である pvPlayer と各 Codec から構成。 ➲ 開発向けガイドなどのドキュメント類 が/ external/opencore/doc 配下にある。 ➲ OpenCore には一つ面白い特徴が。

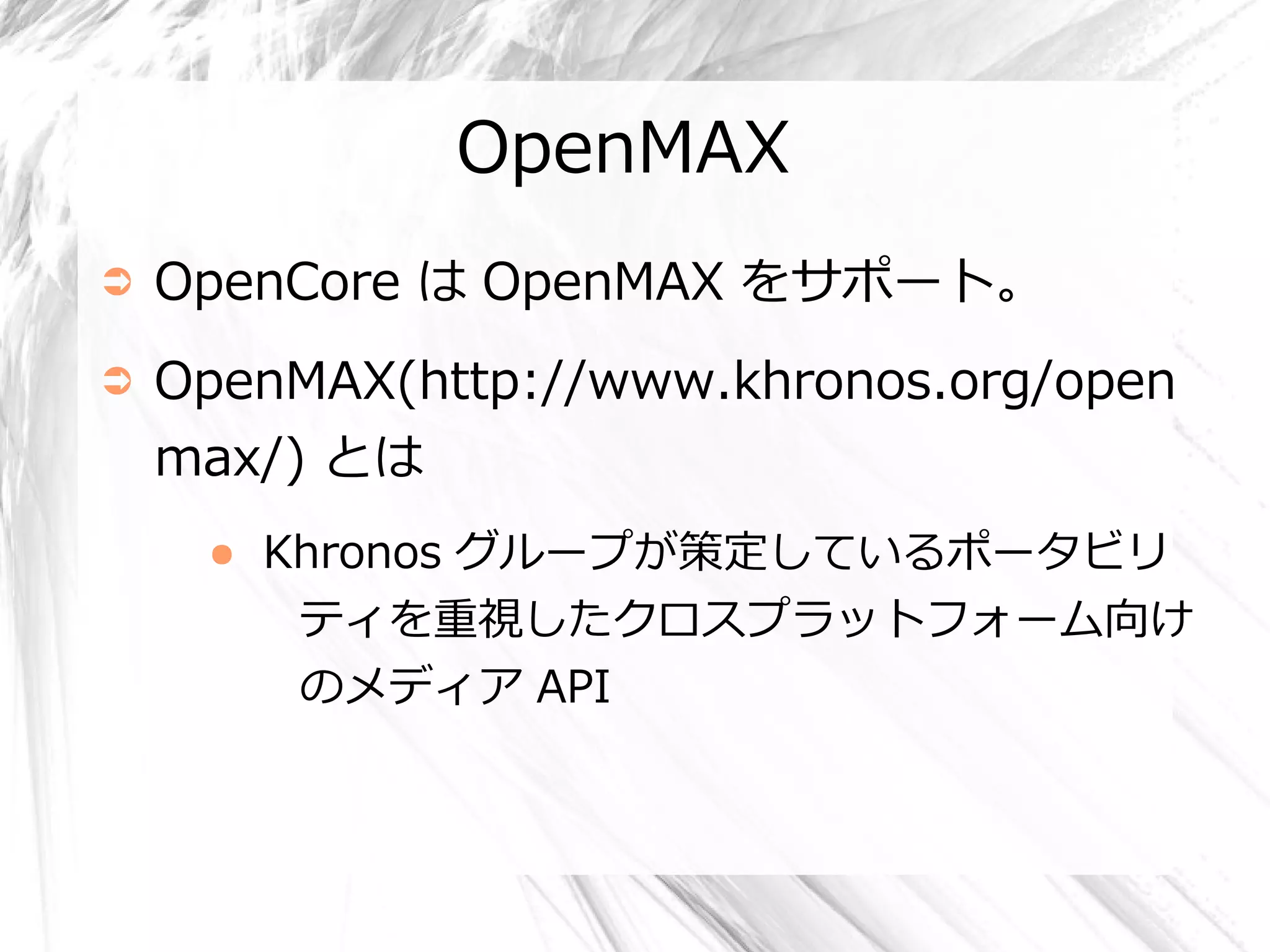

- 10. OpenMAX ➲ OpenCore は OpenMAX をサポート。 ➲ OpenMAX(http://www.khronos.org/open max/) とは ● Khronos グループが策定しているポータビリ ティを重視したクロスプラットフォーム向け のメディア API

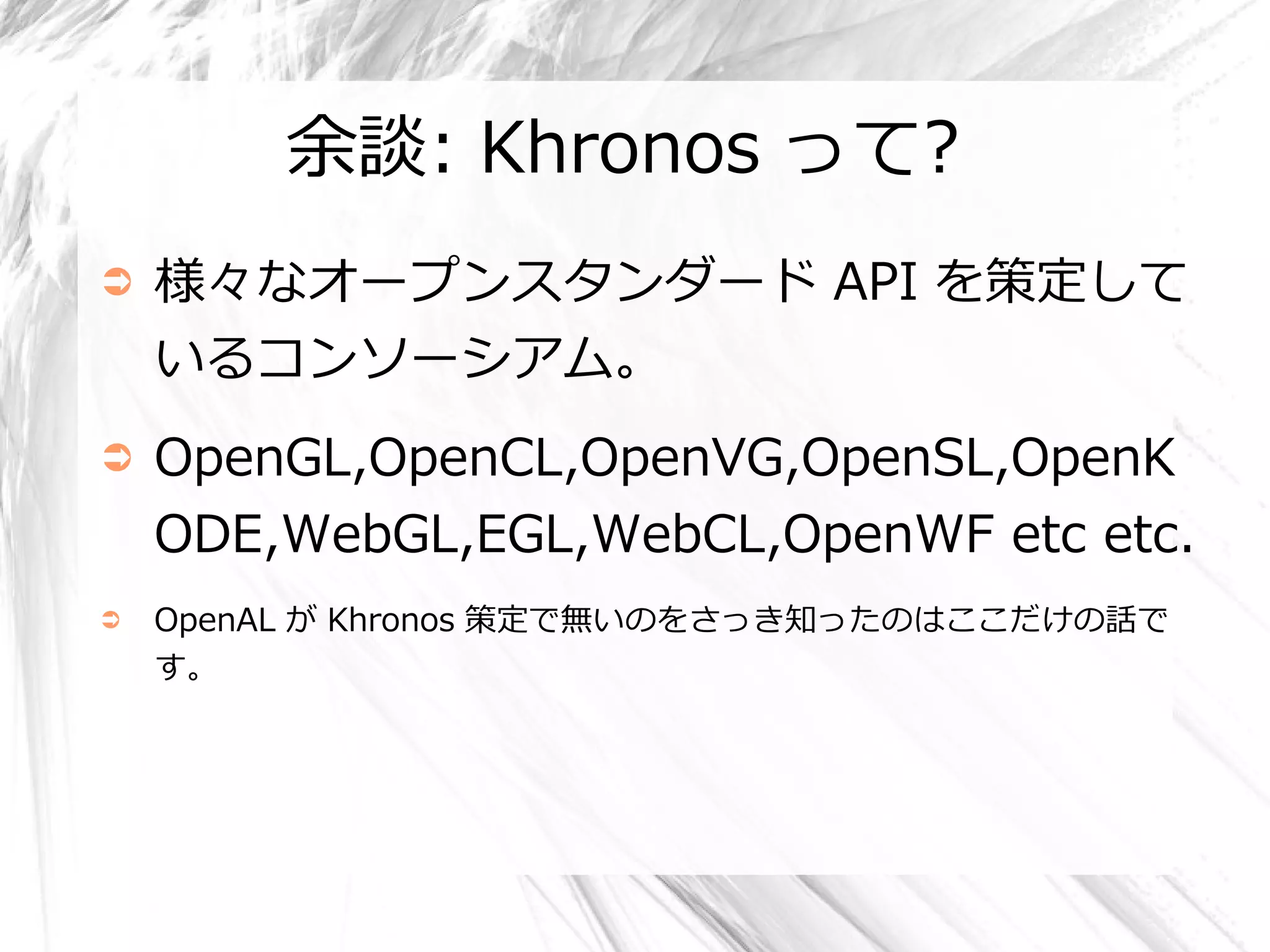

- 11. 余談: Khronos って? ➲ 様々なオープンスタンダード API を策定して いるコンソーシアム。 ➲ OpenGL,OpenCL,OpenVG,OpenSL,OpenK ODE,WebGL,EGL,WebCL,OpenWF etc etc. ➲ OpenAL が Khronos 策定で無いのをさっき知ったのはここだけの話で す。

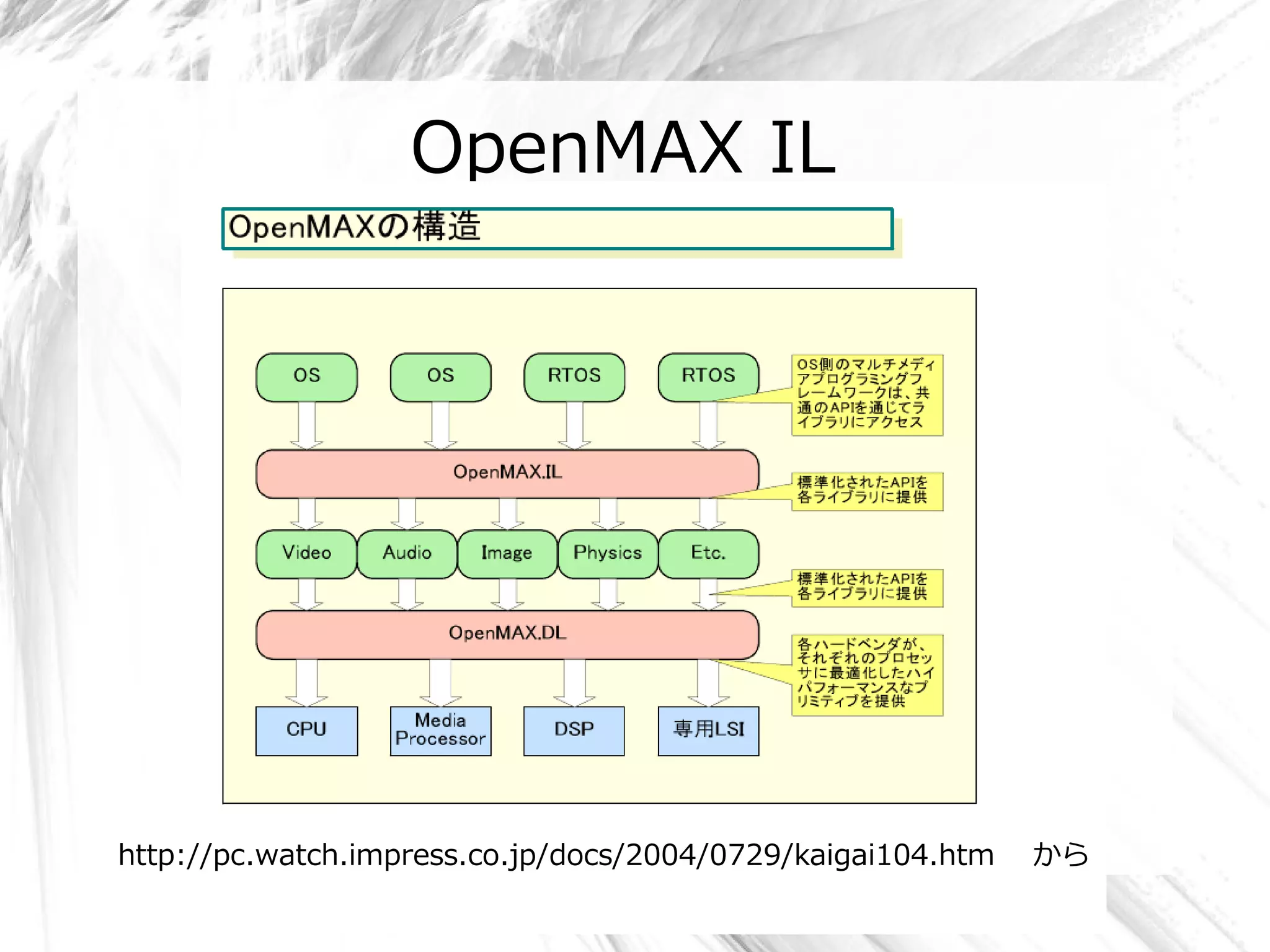

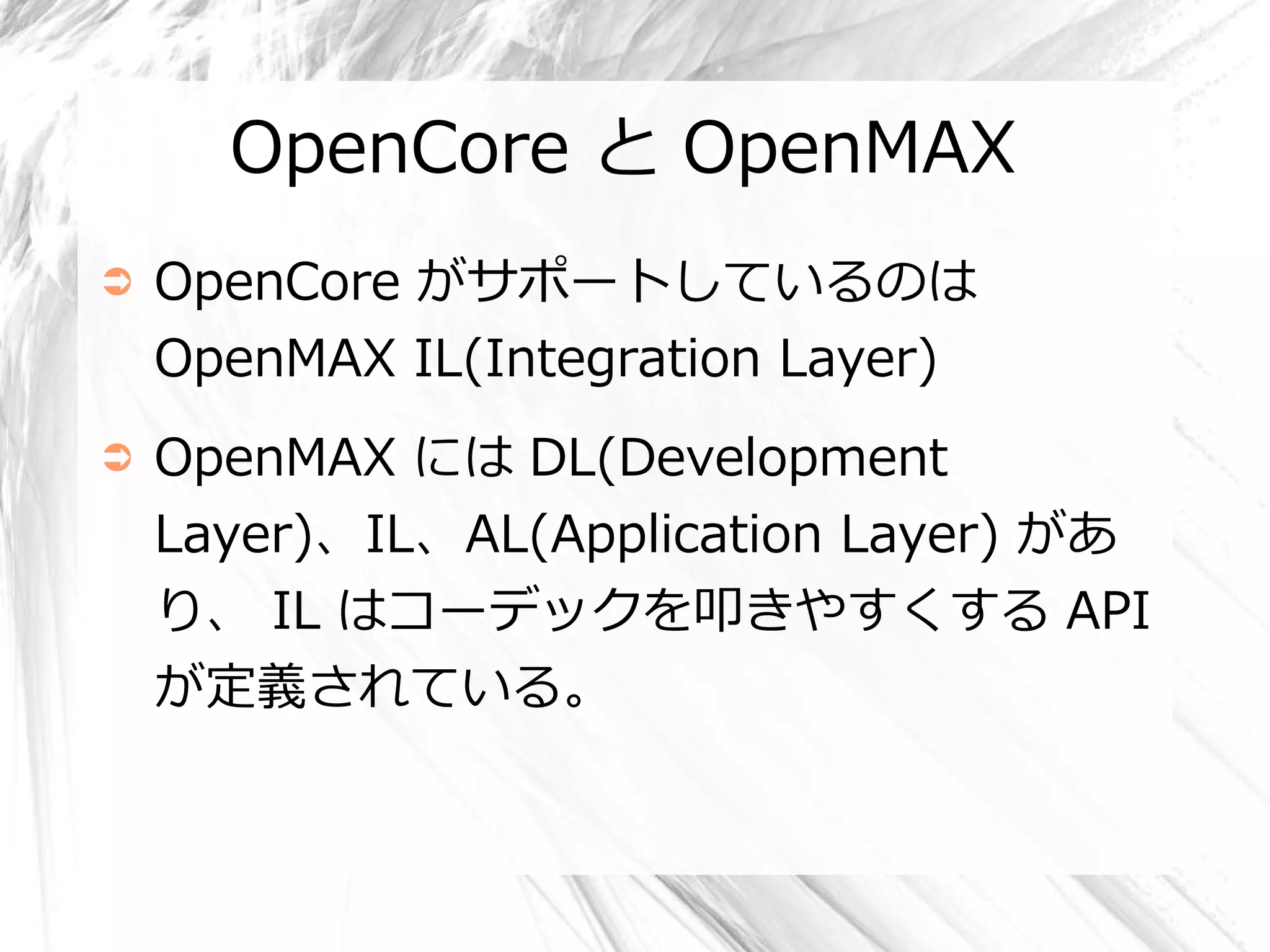

- 12. OpenCore と OpenMAX ➲ OpenCore がサポートしているのは OpenMAX IL(Integration Layer) ➲ OpenMAX には DL(Development Layer)、IL、AL(Application Layer) があ り、 IL はコーデックを叩きやすくする API が定義されている。
- 13.

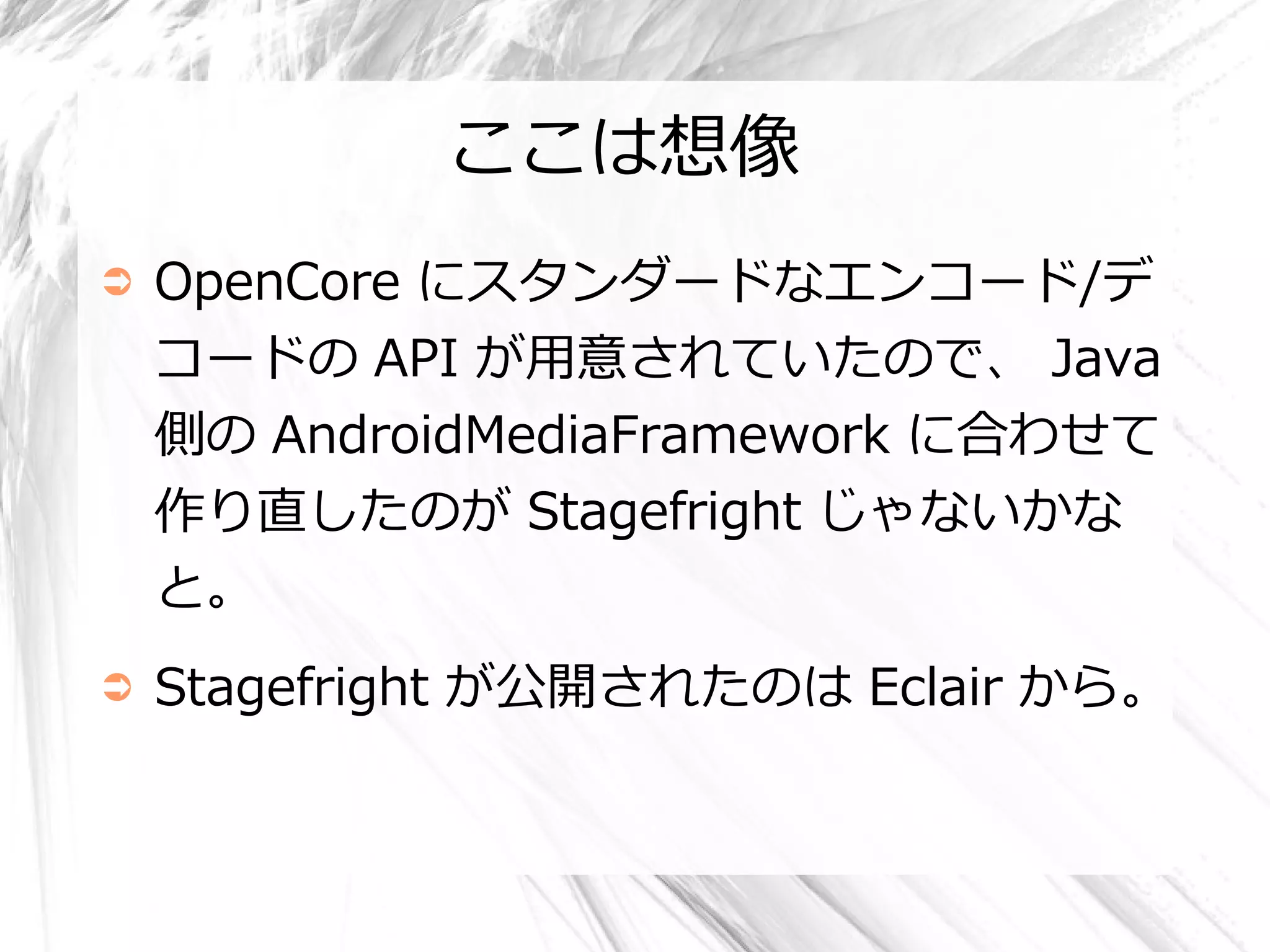

- 14. ここは想像 ➲ OpenCore にスタンダードなエンコード/デ コードの API が用意されていたので、 Java 側の AndroidMediaFramework に合わせて 作り直したのが Stagefright じゃないかな と。 ➲ Stagefright が公開されたのは Eclair から。

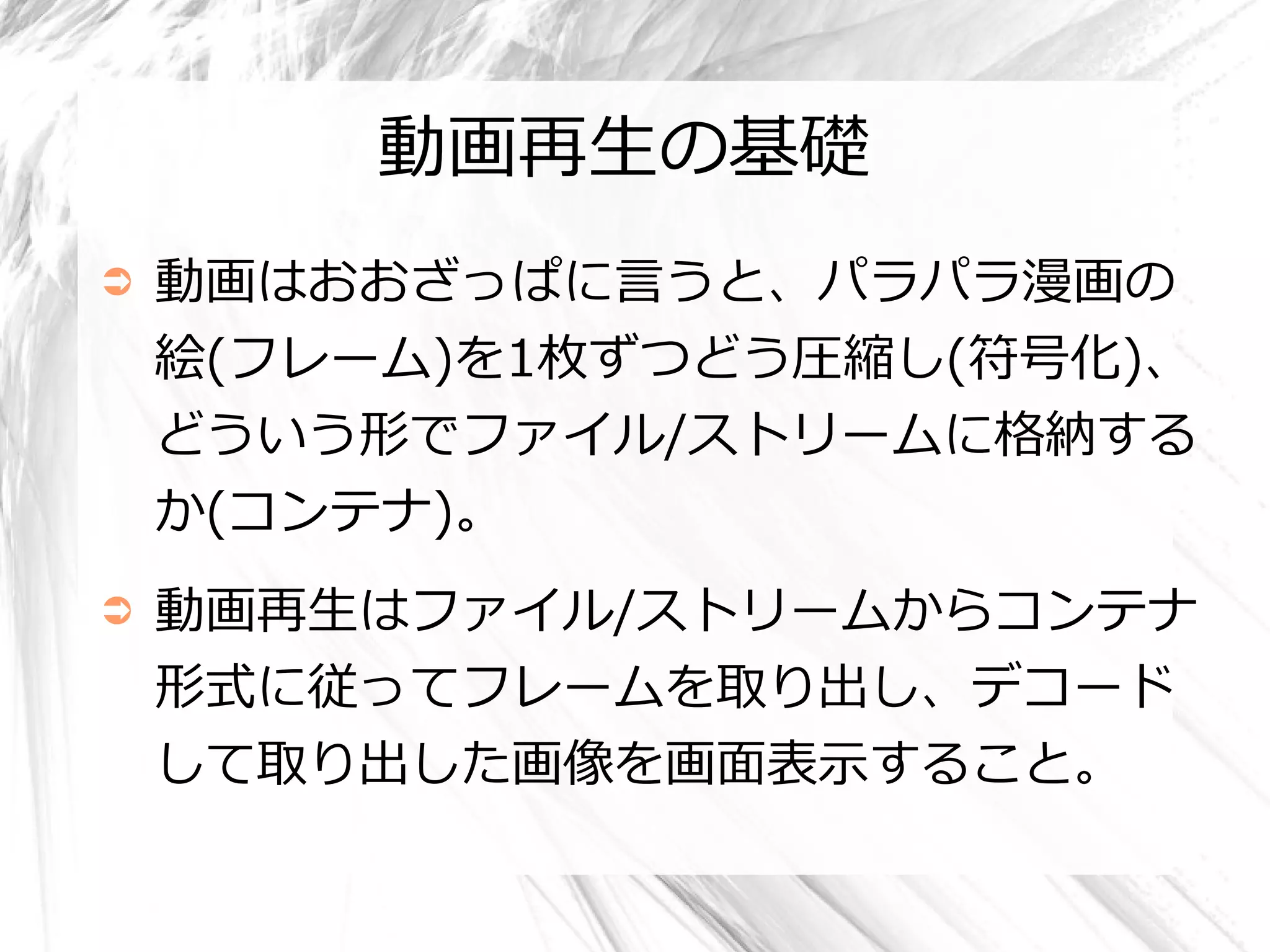

- 15. 動画再生の基礎 ➲ 動画はおおざっぱに言うと、パラパラ漫画の 絵(フレーム)を1枚ずつどう圧縮し(符号化)、 どういう形でファイル/ストリームに格納する か(コンテナ)。 ➲ 動画再生はファイル/ストリームからコンテナ 形式に従ってフレームを取り出し、デコード して取り出した画像を画面表示すること。

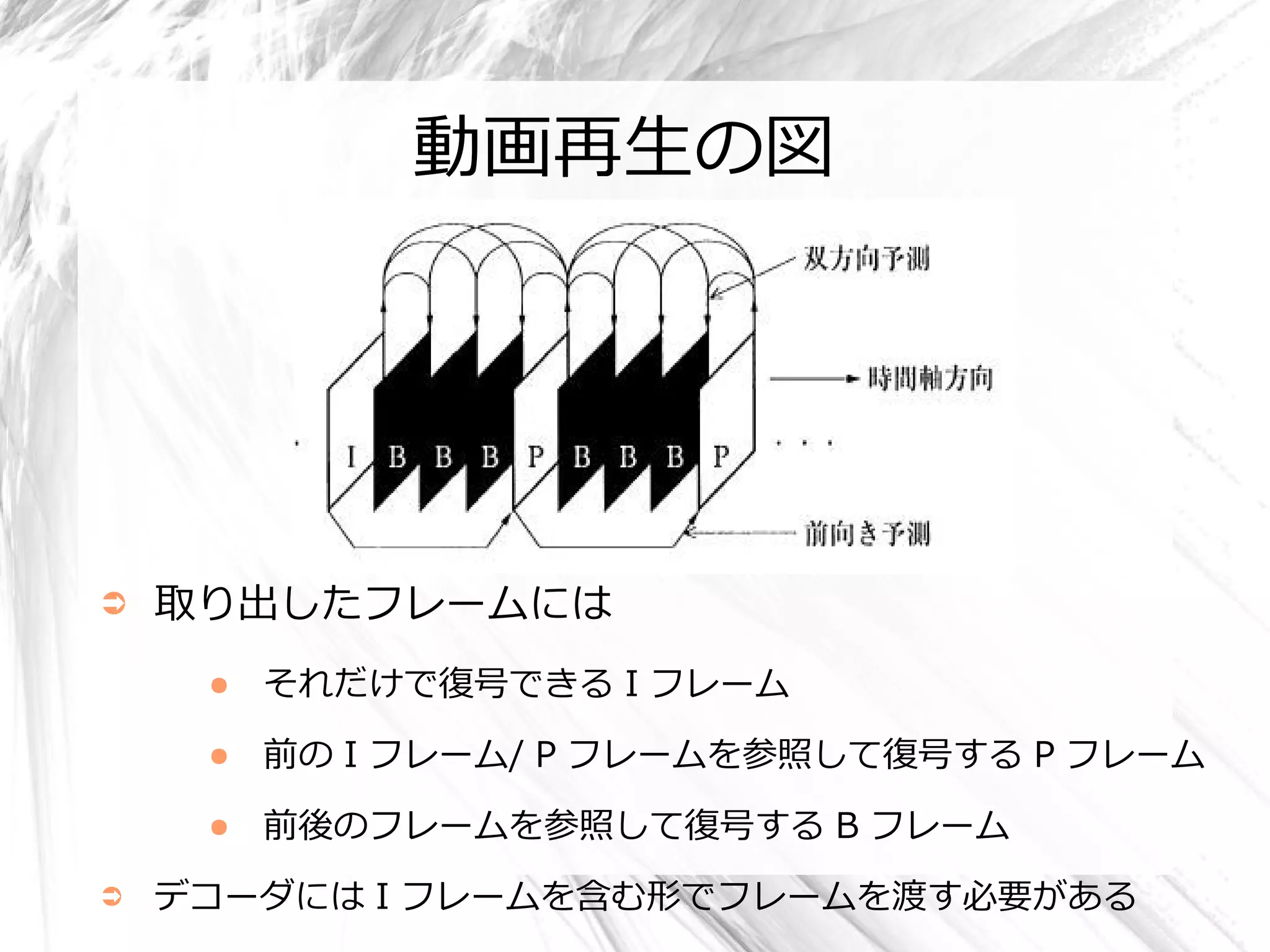

- 16. 動画再生の図 ➲ 取り出したフレームには ● それだけで復号できる I フレーム ● 前の I フレーム/ P フレームを参照して復号する P フレーム ● 前後のフレームを参照して復号する B フレーム ➲ デコーダには I フレームを含む形でフレームを渡す必要がある

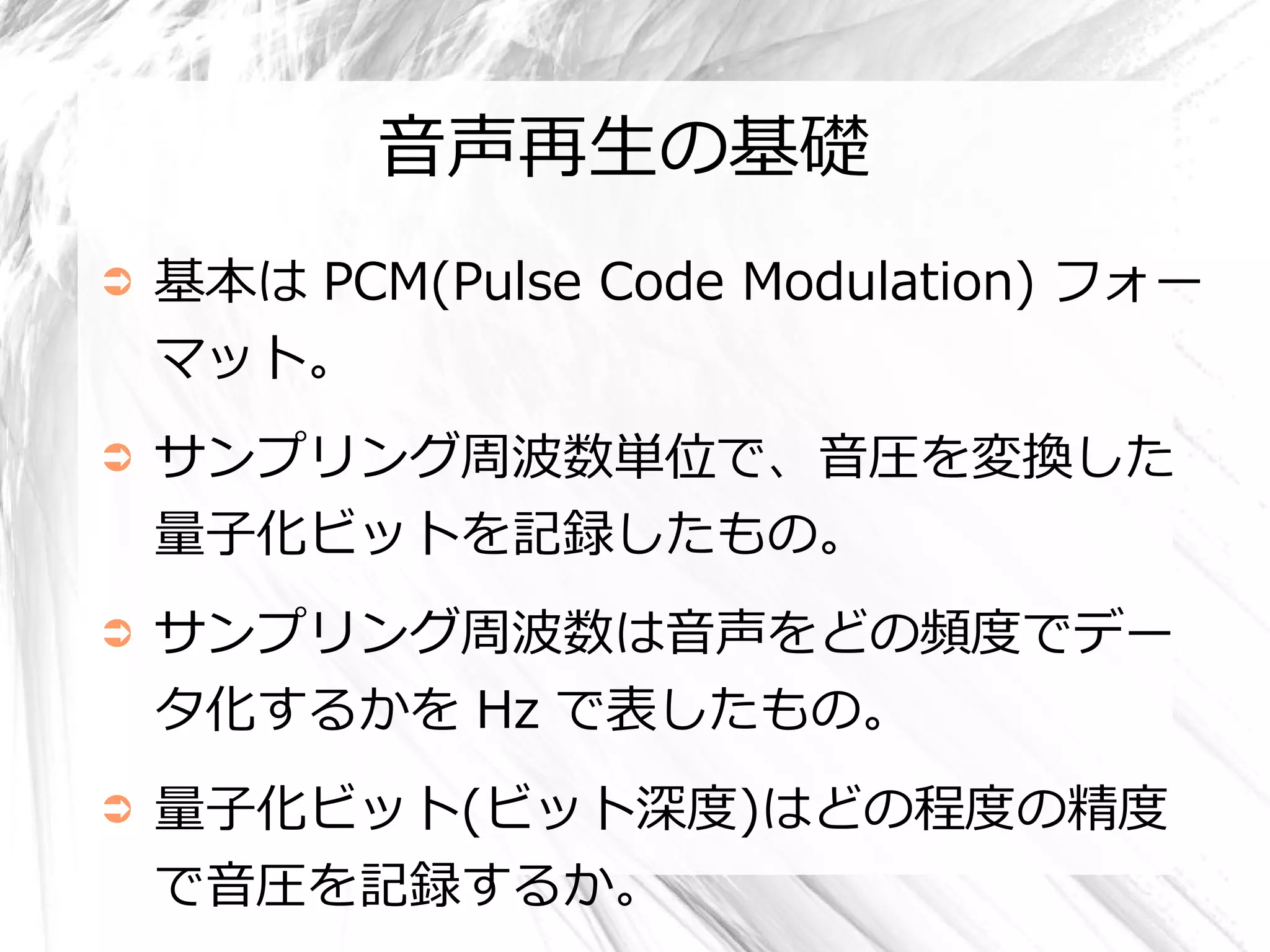

- 17. 音声再生の基礎 ➲ 基本は PCM(Pulse Code Modulation) フォー マット。 ➲ サンプリング周波数単位で、音圧を変換した 量子化ビットを記録したもの。 ➲ サンプリング周波数は音声をどの頻度でデー タ化するかを Hz で表したもの。 ➲ 量子化ビット(ビット深度)はどの程度の精度 で音圧を記録するか。

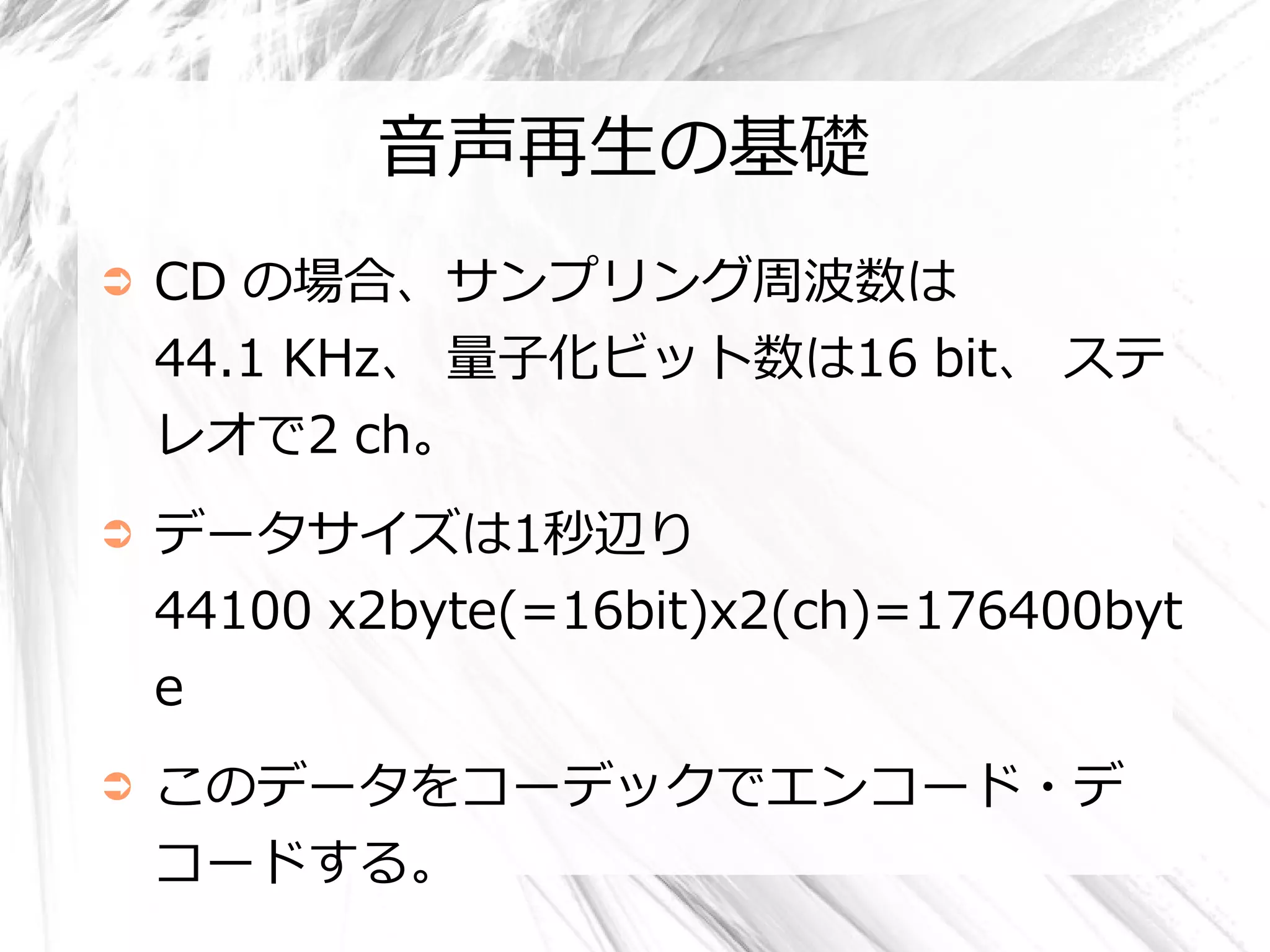

- 18. 音声再生の基礎 ➲ CD の場合、サンプリング周波数は 44.1 KHz、 量子化ビット数は16 bit、 ステ レオで2 ch。 ➲ データサイズは1秒辺り 44100 x2byte(=16bit)x2(ch)=176400byt e ➲ このデータをコーデックでエンコード・デ コードする。

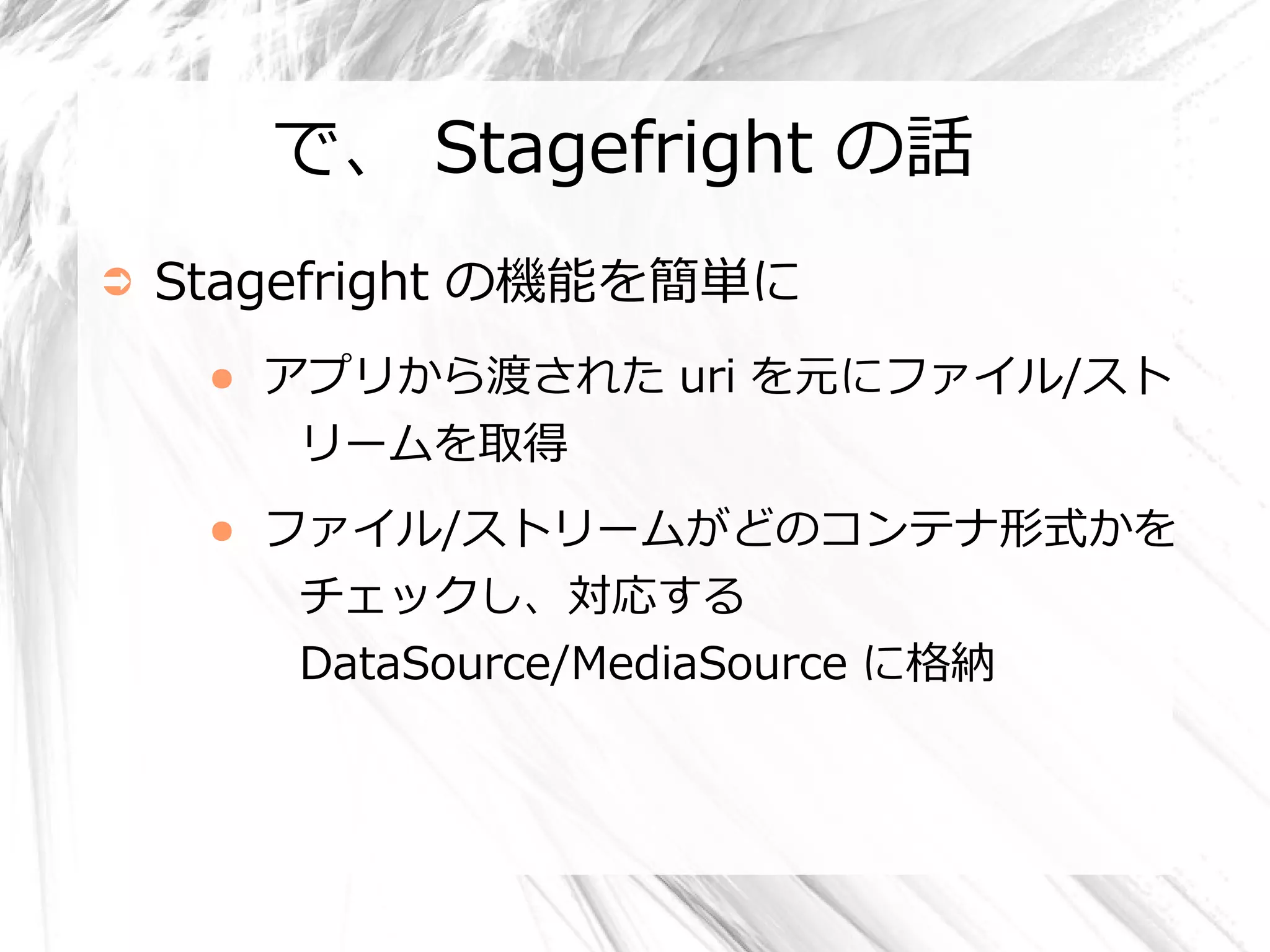

- 19. で、 Stagefright の話 ➲ Stagefright の機能を簡単に ● アプリから渡された uri を元にファイル/スト リームを取得 ● ファイル/ストリームがどのコンテナ形式かを チェックし、対応する DataSource/MediaSource に格納

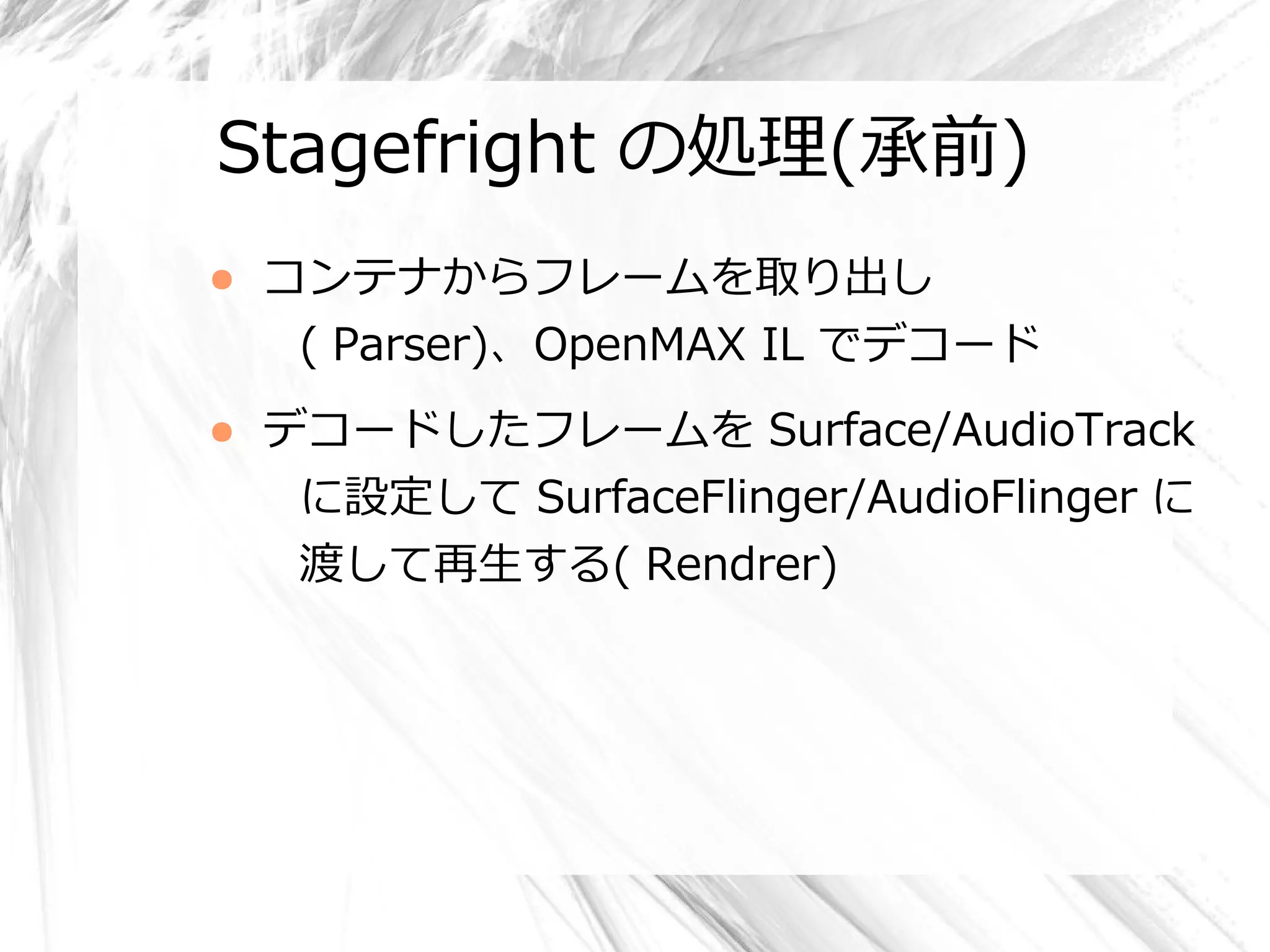

- 20. Stagefright の処理(承前) ● コンテナからフレームを取り出し ( Parser)、OpenMAX IL でデコード ● デコードしたフレームを Surface/AudioTrack に設定して SurfaceFlinger/AudioFlinger に 渡して再生する( Rendrer)
- 21.

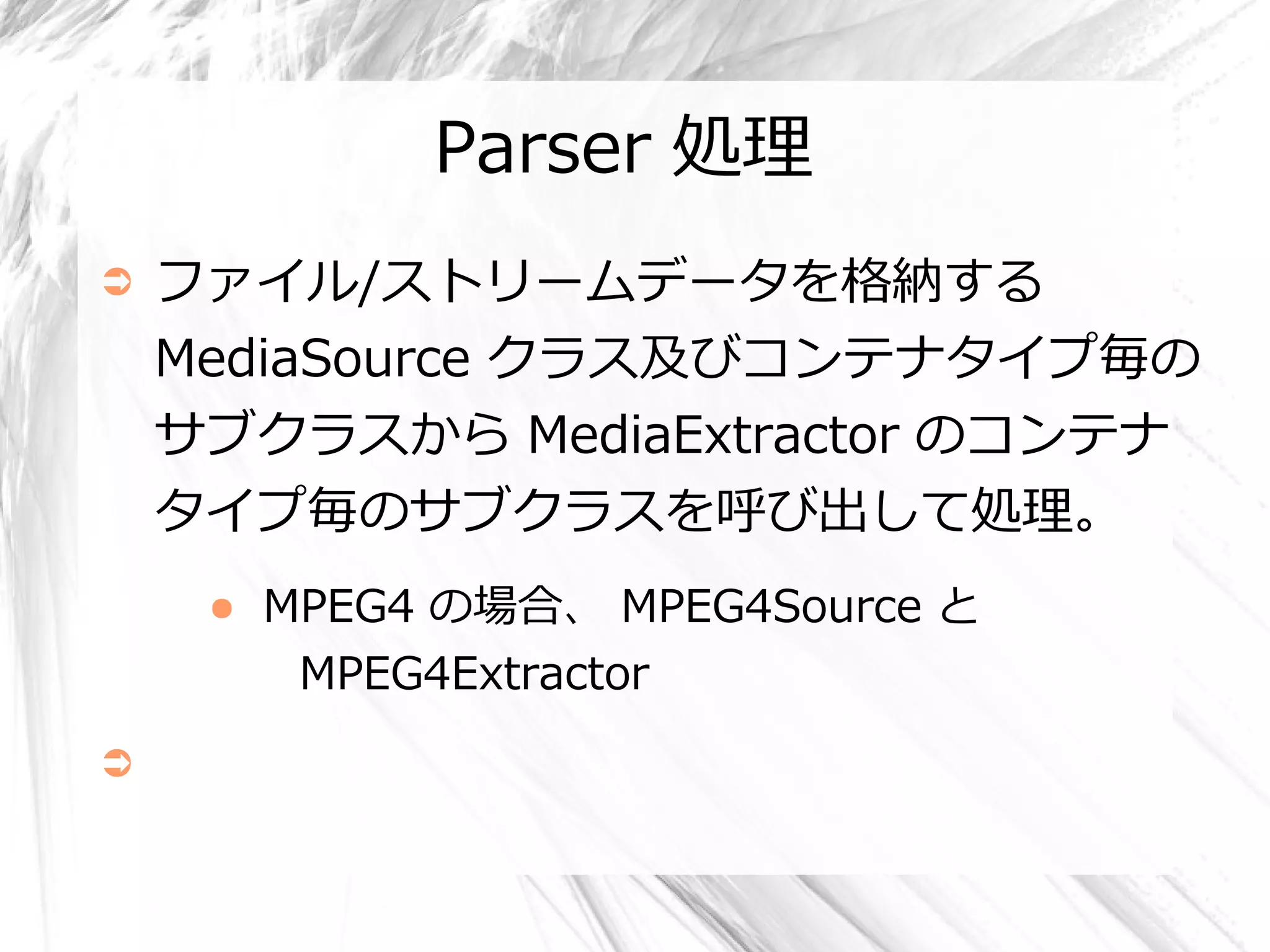

- 22. Parser 処理 ➲ ファイル/ストリームデータを格納する MediaSource クラス及びコンテナタイプ毎の サブクラスから MediaExtractor のコンテナ タイプ毎のサブクラスを呼び出して処理。 ● MPEG4 の場合、 MPEG4Source と MPEG4Extractor ➲

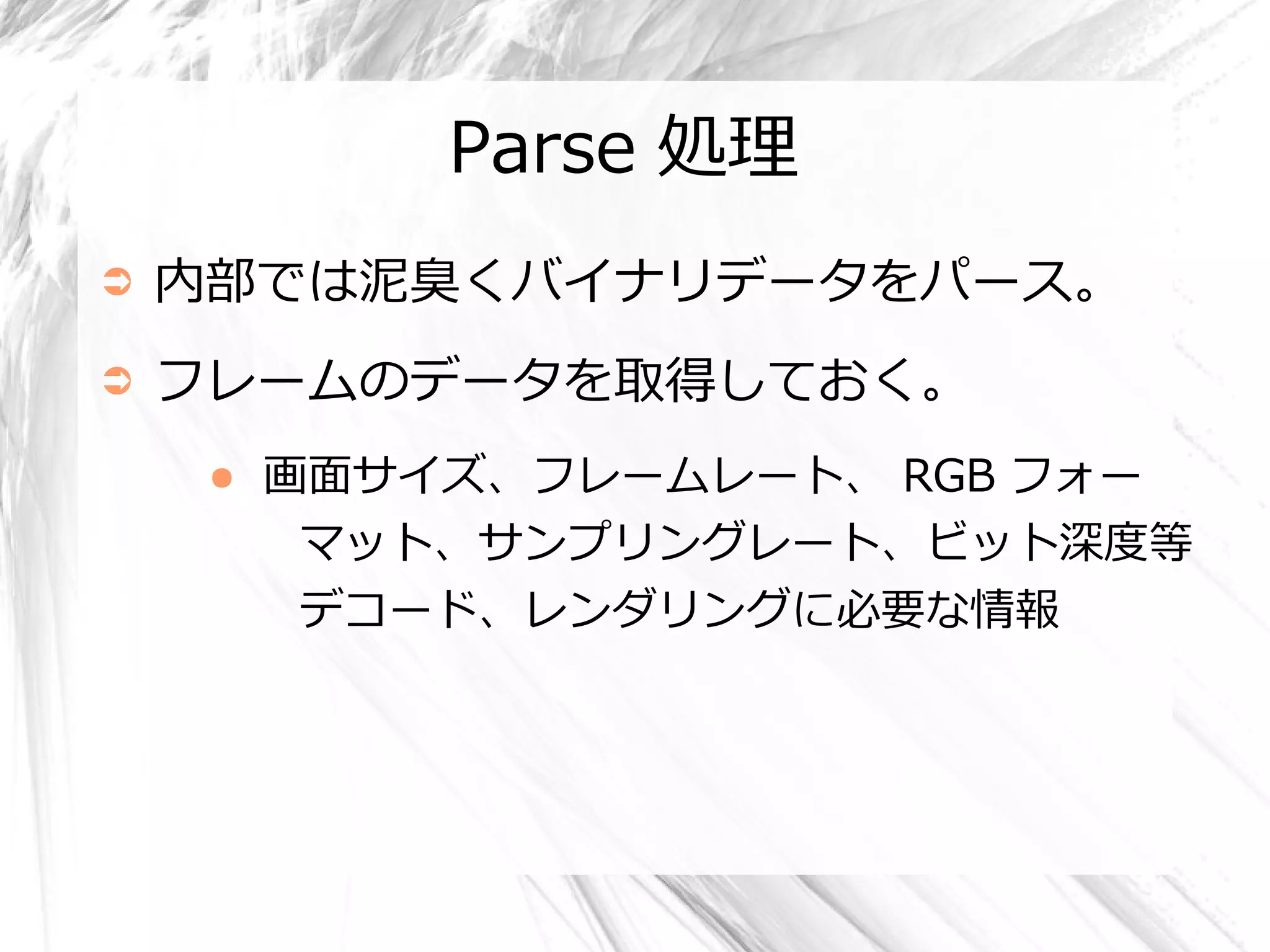

- 23. Parse 処理 ➲ 内部では泥臭くバイナリデータをパース。 ➲ フレームのデータを取得しておく。 ● 画面サイズ、フレームレート、 RGB フォー マット、サンプリングレート、ビット深度等 デコード、レンダリングに必要な情報

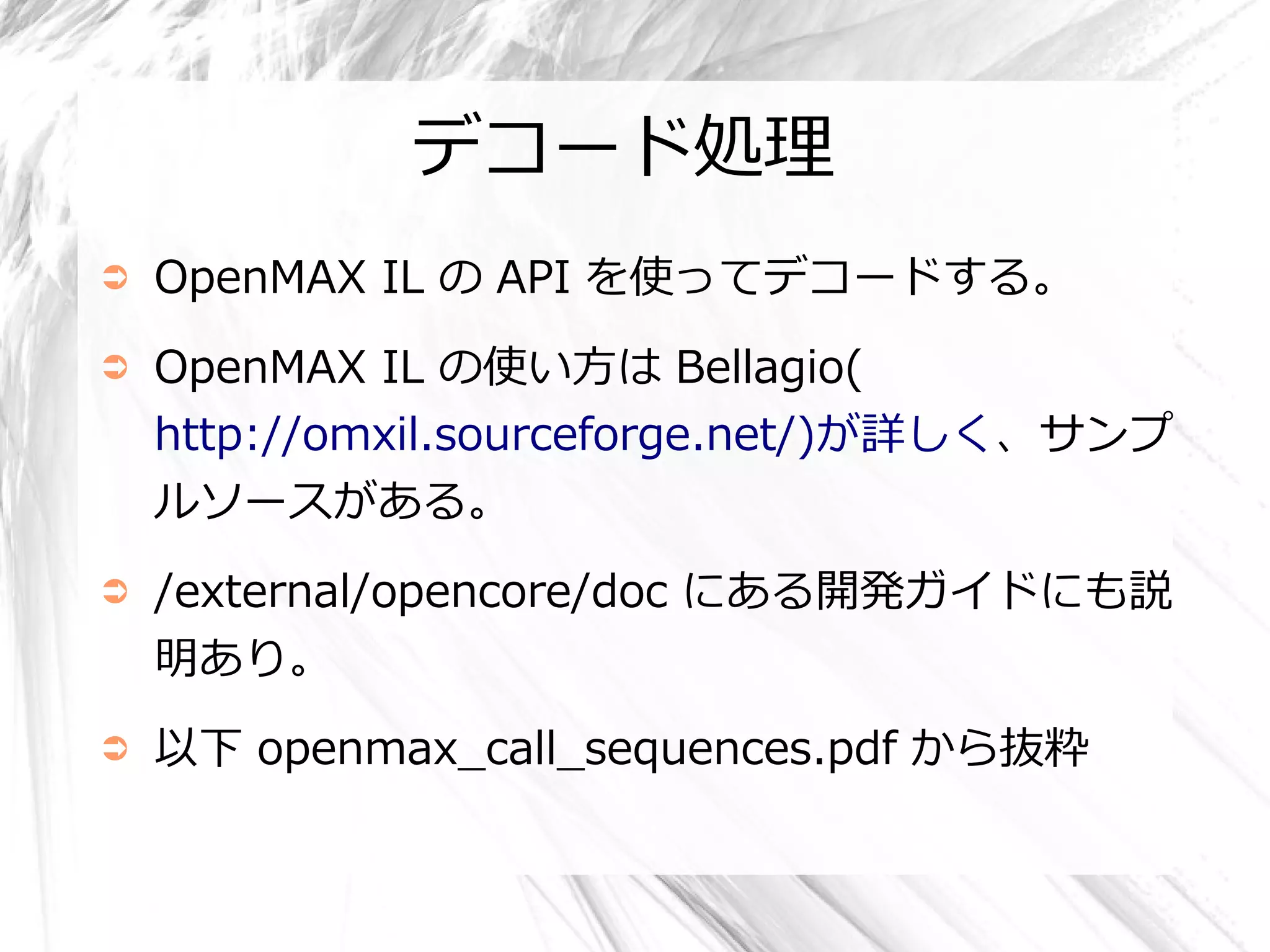

- 24. デコード処理 ➲ OpenMAX IL の API を使ってデコードする。 ➲ OpenMAX IL の使い方は Bellagio( http://omxil.sourceforge.net/)が詳しく、サンプ ルソースがある。 ➲ /external/opencore/doc にある開発ガイドにも説 明あり。 ➲ 以下 openmax_call_sequences.pdf から抜粋

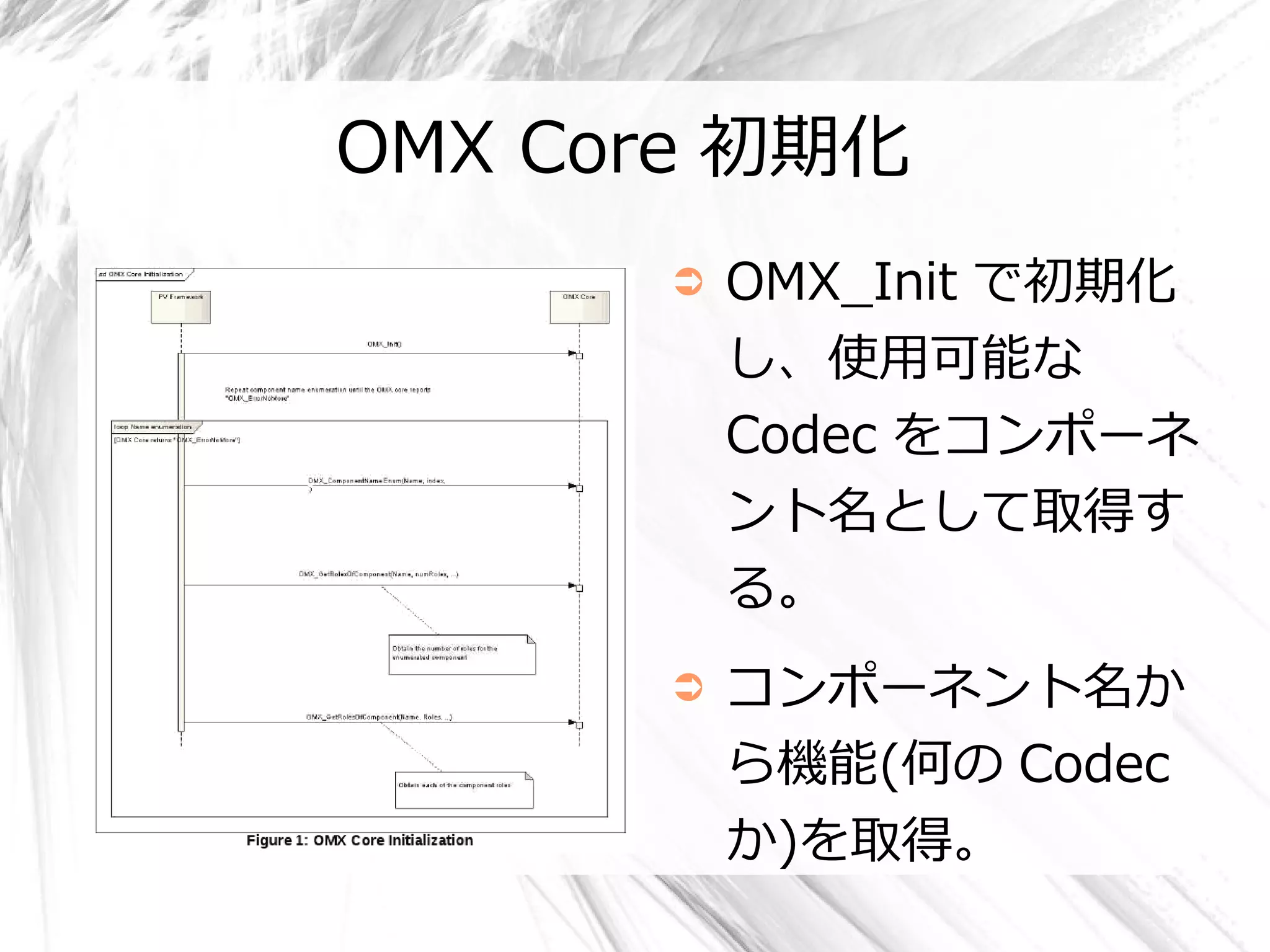

- 25. OMX Core 初期化 ➲ OMX_Init で初期化 し、使用可能な Codec をコンポーネ ント名として取得す る。 ➲ コンポーネント名か ら機能(何の Codec か)を取得。

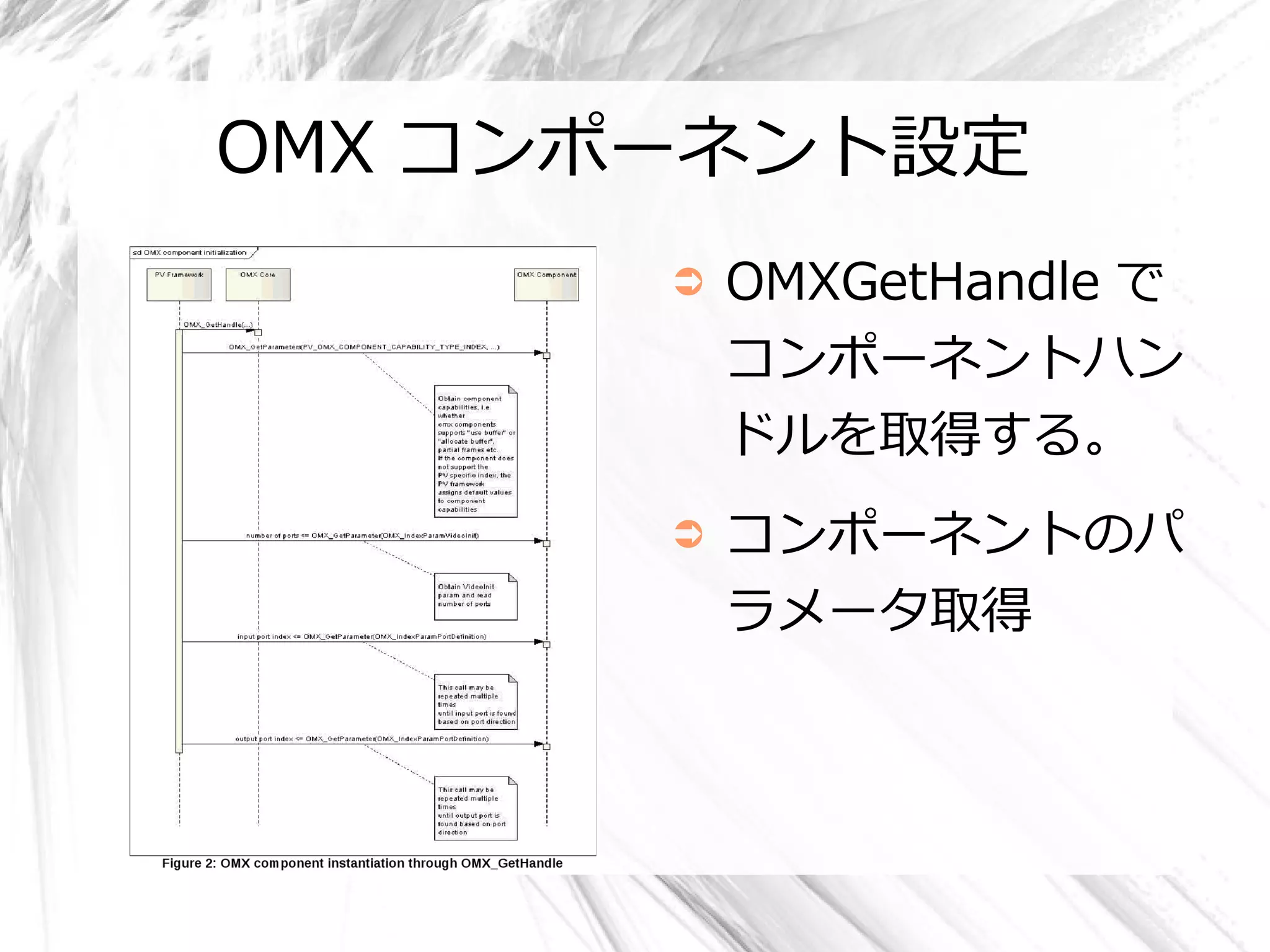

- 26. OMX コンポーネント設定 ➲ OMXGetHandle で コンポーネントハン ドルを取得する。 ➲ コンポーネントのパ ラメータ取得

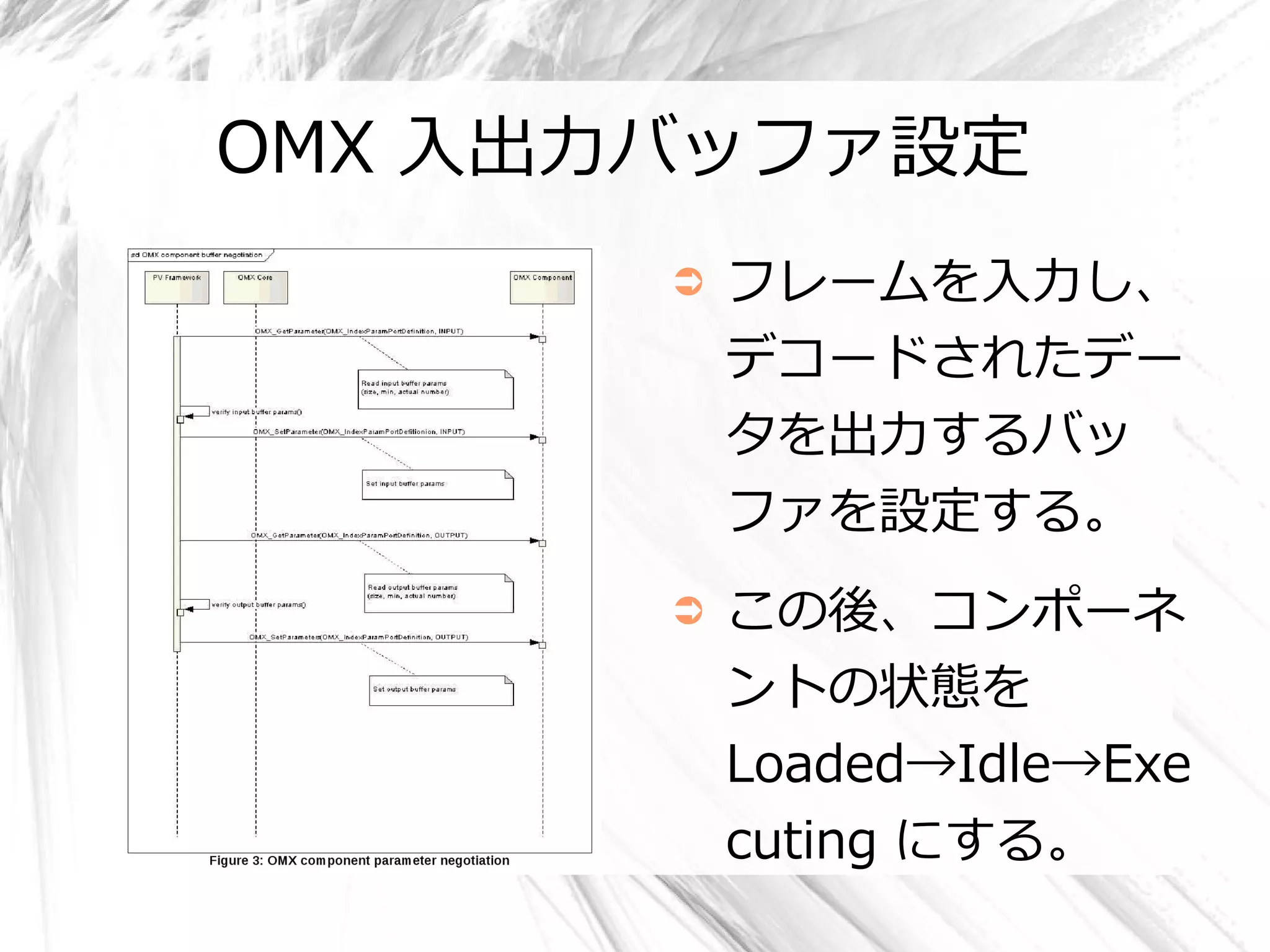

- 27. OMX 入出力バッファ設定 ➲ フレームを入力し、 デコードされたデー タを出力するバッ ファを設定する。 ➲ この後、コンポーネ ントの状態を Loaded→Idle→Exe cuting にする。

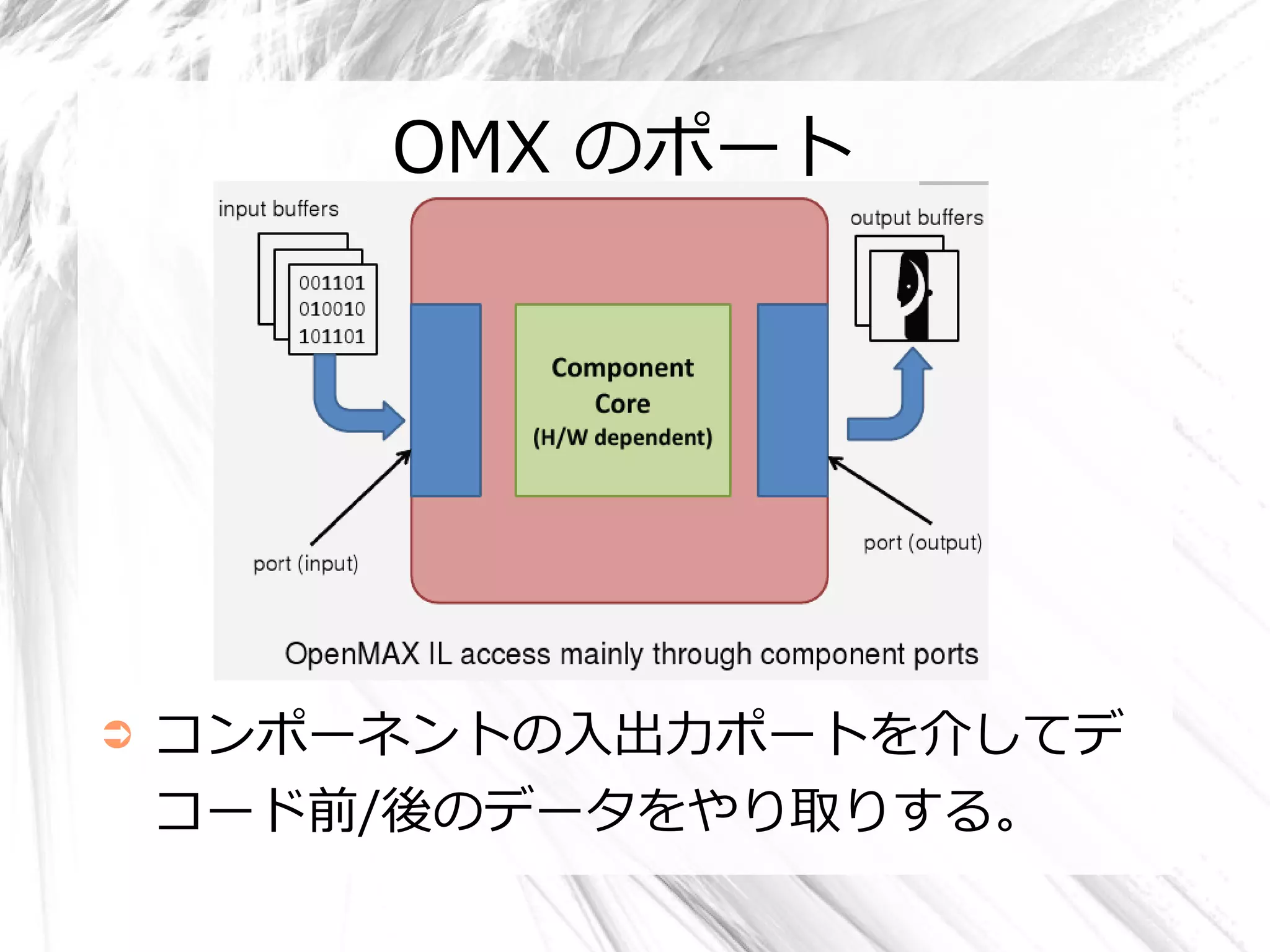

- 28. OMX のポート ➲ コンポーネントの入出力ポートを介してデ コード前/後のデータをやり取りする。

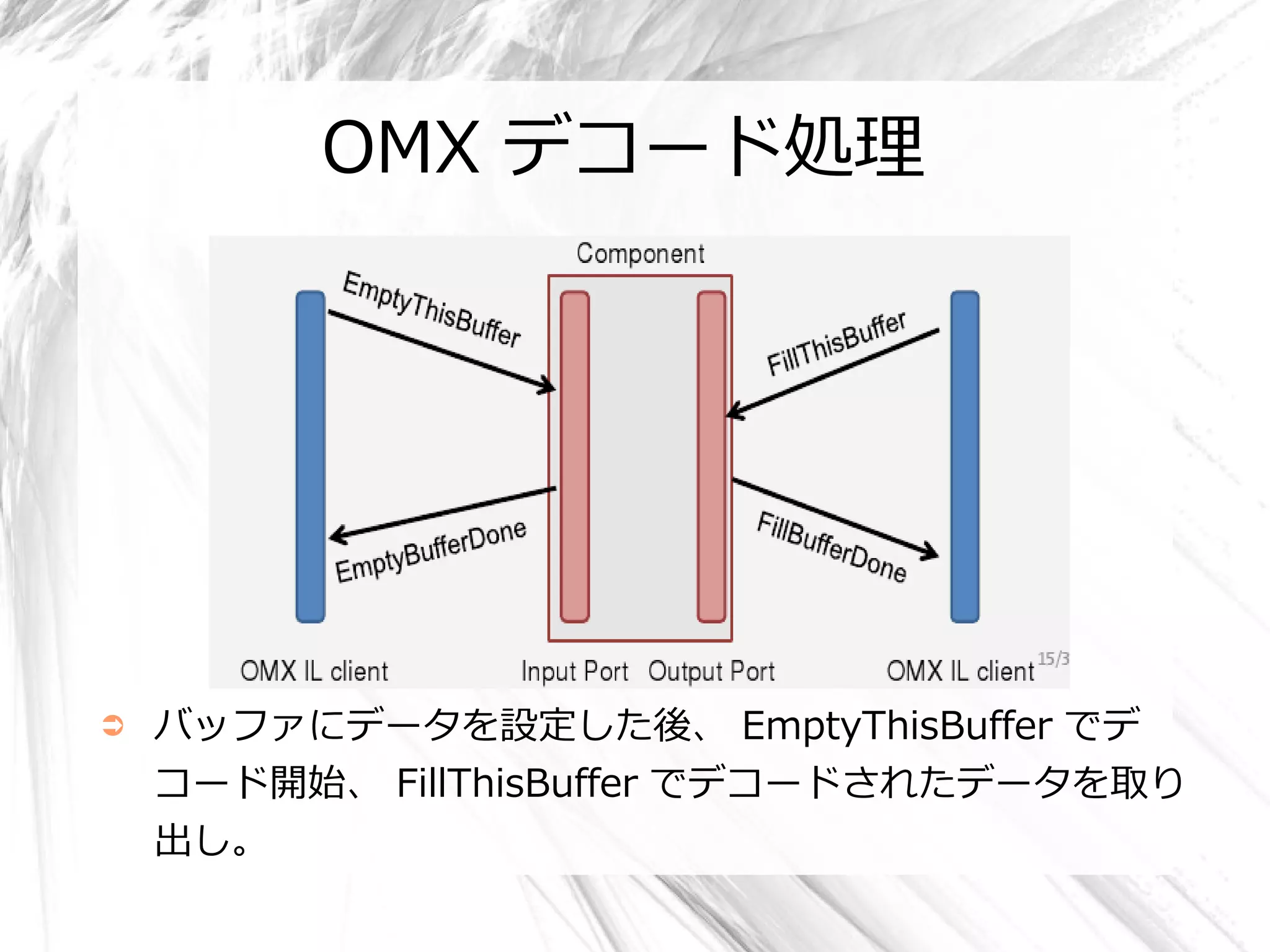

- 29. OMX デコード処理 ➲ バッファにデータを設定した後、 EmptyThisBuffer でデ コード開始、 FillThisBuffer でデコードされたデータを取り 出し。

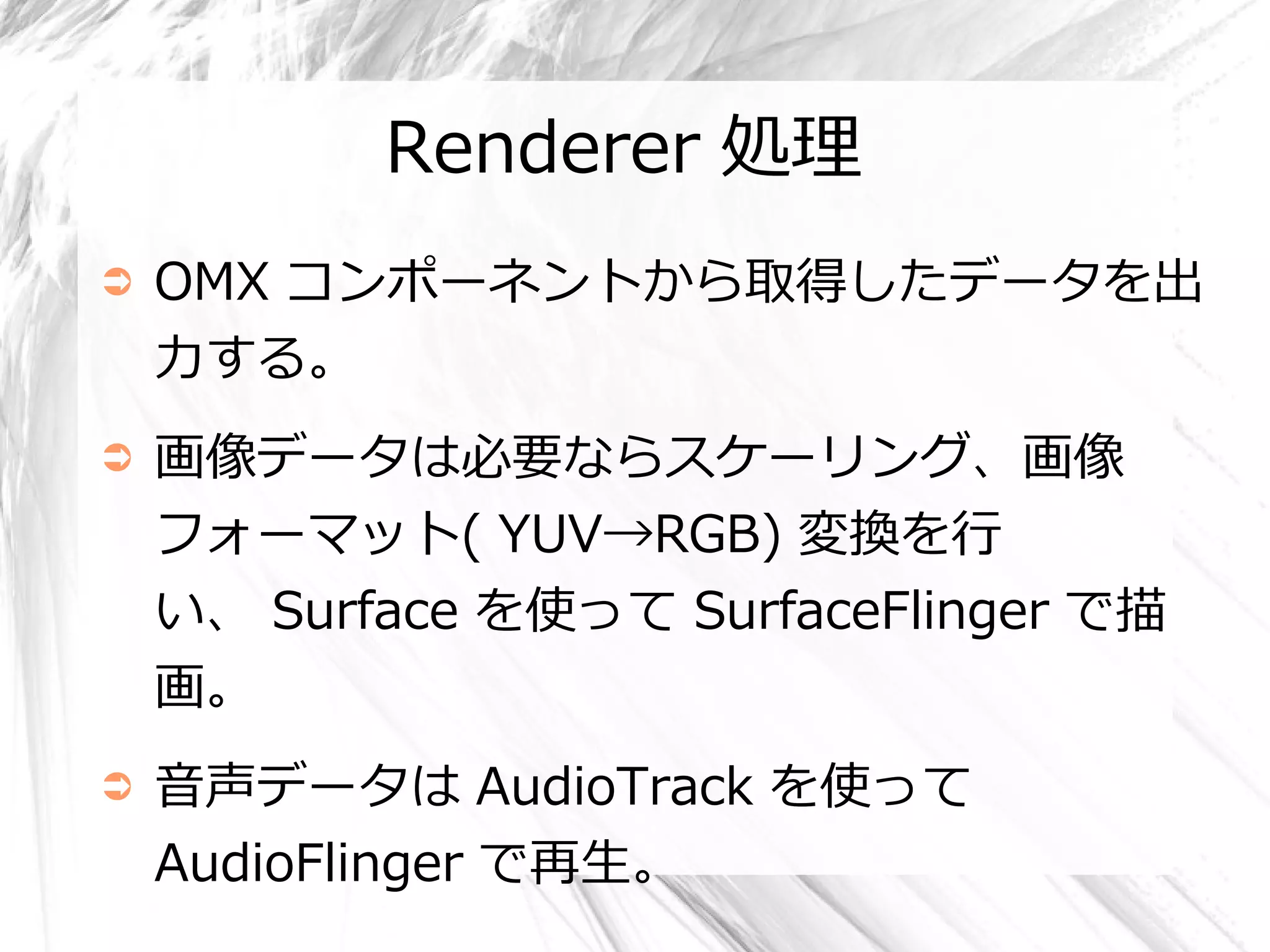

- 30. Renderer 処理 ➲ OMX コンポーネントから取得したデータを出 力する。 ➲ 画像データは必要ならスケーリング、画像 フォーマット( YUV→RGB) 変換を行 い、 Surface を使って SurfaceFlinger で描 画。 ➲ 音声データは AudioTrack を使って AudioFlinger で再生。
- 31.

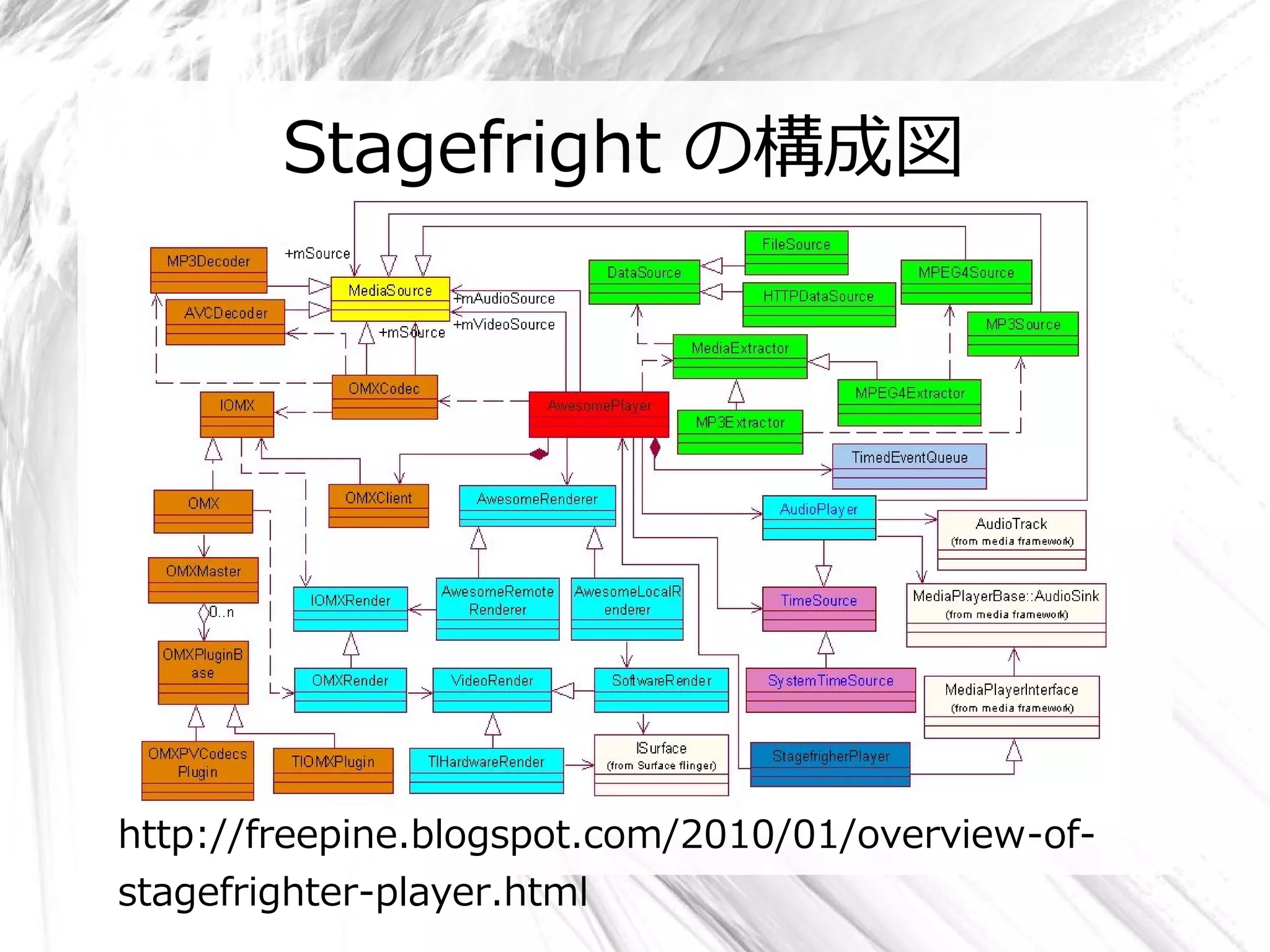

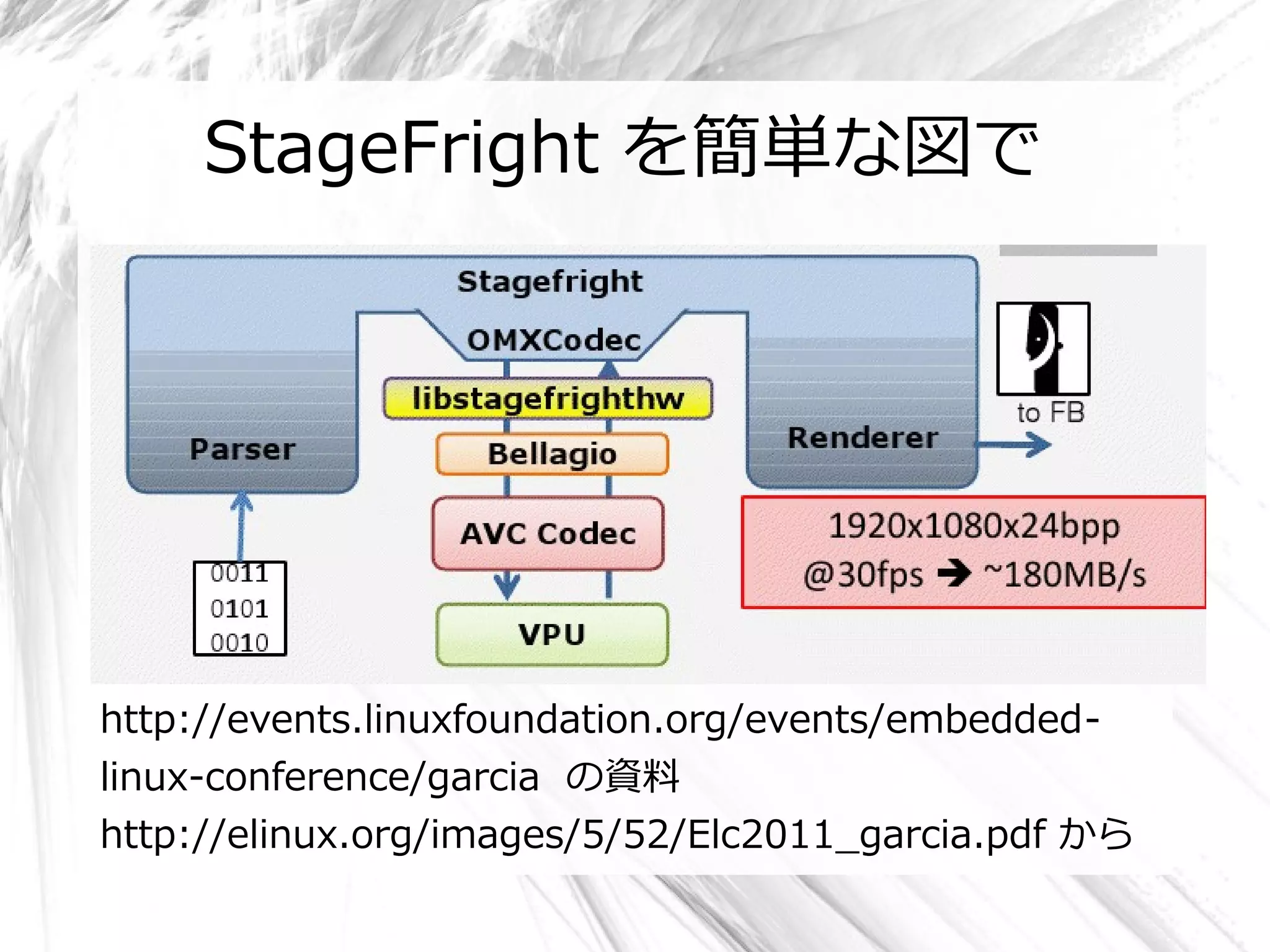

- 32. Stagefright の構成 ➲ 緑が DataSource、MediaSource と MediaExtractor。 ファイル/ストリームから フレーム(やメタデータ)をパースする処理部 分。 ➲ オレンジが OpenMAX IL の実装部分。 ➲ 水色がレンダリング処理部分。 ➲ 赤が全体を制御する機能部分。

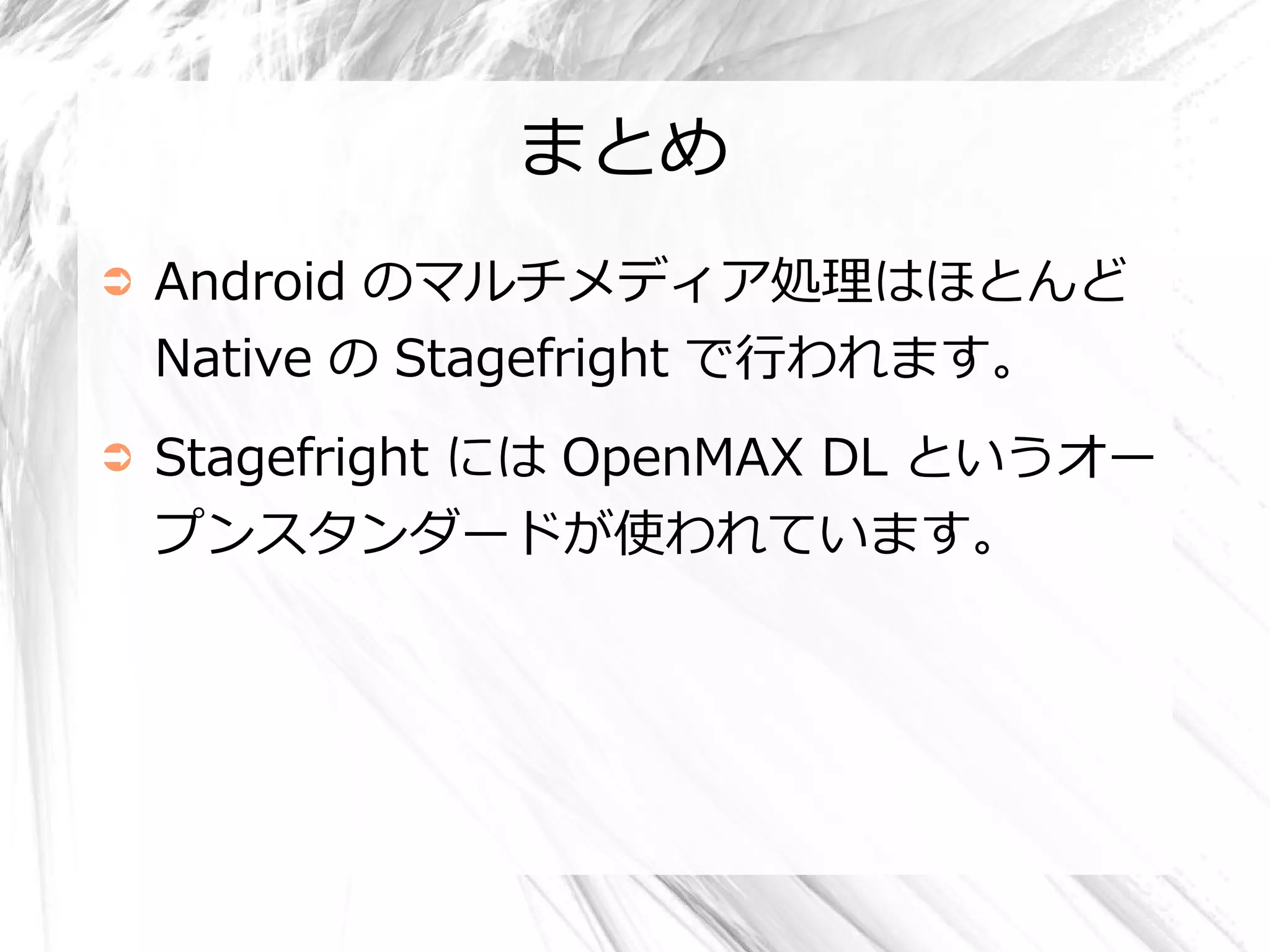

- 33. まとめ ➲ Android のマルチメディア処理はほとんど Native の Stagefright で行われます。 ➲ Stagefright には OpenMAX DL というオー プンスタンダードが使われています。

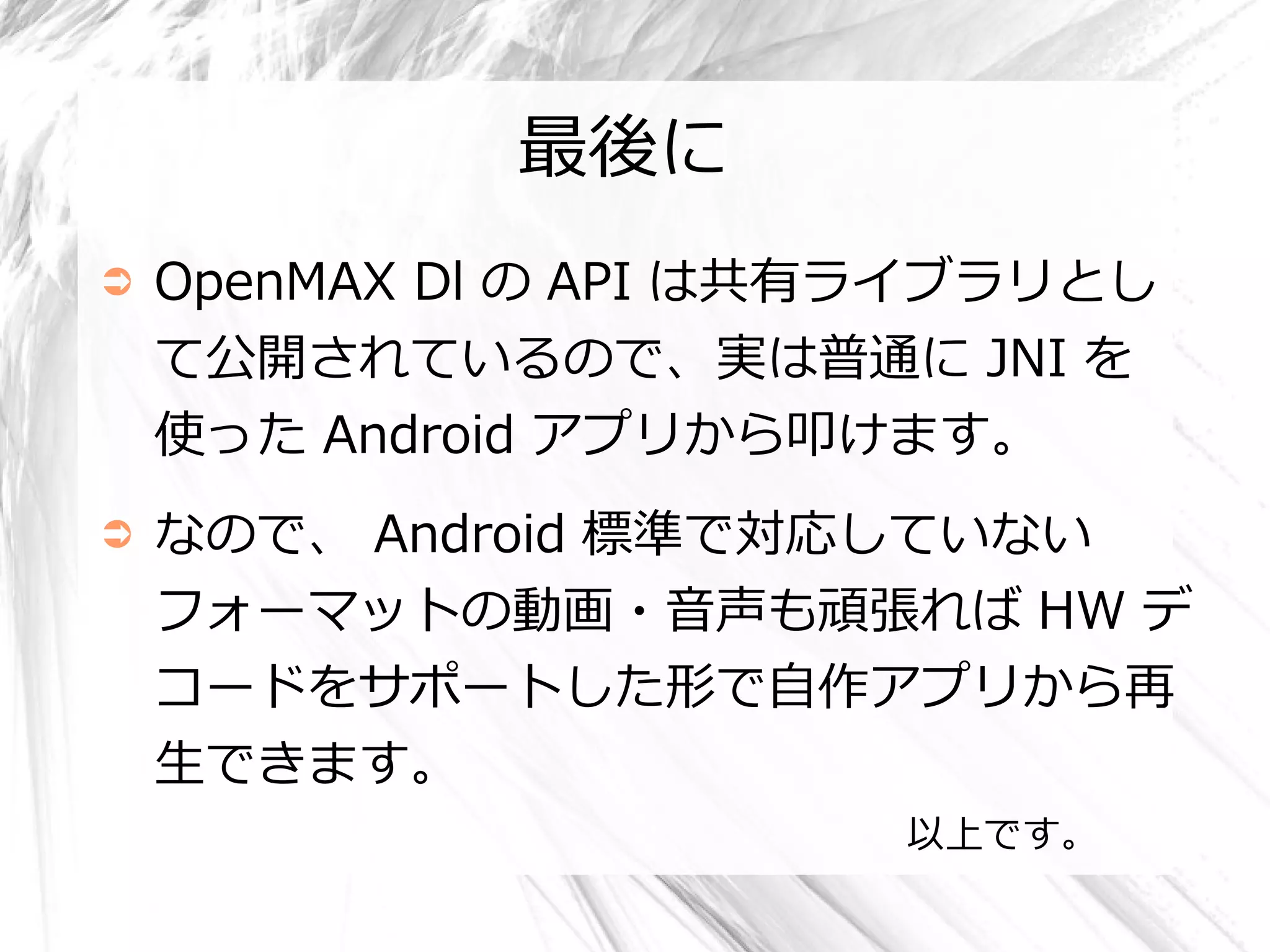

- 34. 最後に ➲ OpenMAX Dl の API は共有ライブラリとし て公開されているので、実は普通に JNI を 使った Android アプリから叩けます。 ➲ なので、 Android 標準で対応していない フォーマットの動画・音声も頑張れば HW デ コードをサポートした形で自作アプリから再 生できます。 以上です。
