- 1. 波形で見るbig.LITTLE 2014/11/22 magoroku15 1 2014/11/22 PF部第36回勉強会 波形で読むAndroid 波形で読むLinux 連日宴席でむり 二日酔でだめ

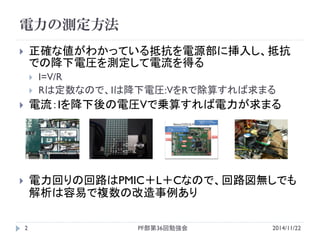

- 2. 電力の測定方法 正確な値がわかっている抵抗を電源部に挿入し、抵抗 での降下電圧を測定して電流を得る I=V/R Rは定数なので、Iは降下電圧:VをRで除算すれば求まる 電流：Iを降下後の電圧Vで乗算すれば電力が求まる 電力回りの回路はPMIC＋L＋Cなので、回路図無しでも 解析は容易で複数の改造事例あり 2014/11/22 PF部第36回勉強会 2

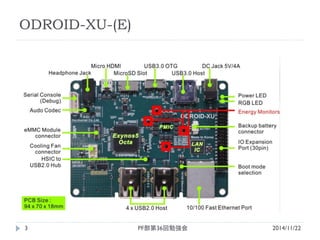

- 3. ODROID-XU-(E) 3 2014/11/22 PF部第36回勉強会

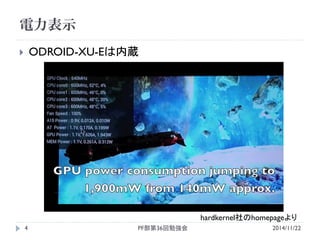

- 4. 電力表示 ODROID-XU-Eは内蔵 4 hardkernel社のhomepageより 2014/11/22 PF部第36回勉強会

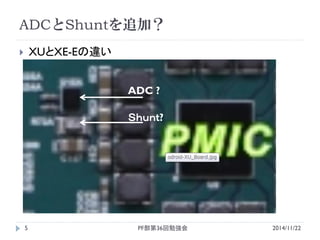

- 5. ADCとShuntを追加？ XUとXE-Eの違い Ｓｈｕｎｔ? ADC ? 5 2014/11/22 PF部第36回勉強会

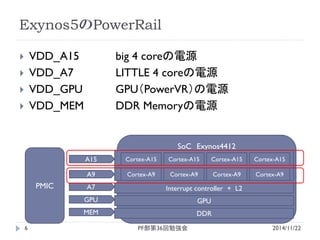

- 6. SoC Exynos4412 Exynos5のPowerRail VDD_A15 big 4 coreの電源 VDD_A7 LITTLE 4 coreの電源 VDD_GPU GPU（PowerVR）の電源 VDD_MEM DDR Memoryの電源 Cortex-A15 Cortex-A15 Cortex-A15 Cortex-A15 GPU DDR A15 GPU MEM PMIC 2014/11/22 PF部第36回勉強会 6 Cortex-A7 Cortex-A7 Cortex-A7 Cortex-A7 A7

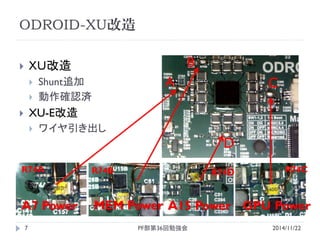

- 7. ODROID-XU改造 ＸＵ改造 Shunt追加 動作確認済 XU-E改造 ワイヤ引き出し 2014/11/22 7 R74A B C D R74B R74D R74C A A15 Power A7 Power GPU Power MEM Power PF部第36回勉強会

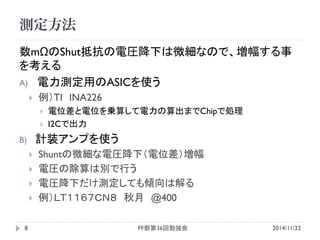

- 8. 測定方法 2014/11/22 PF部第36回勉強会 8 数mΩのShut抵抗の電圧降下は微細なので、増幅する事 を考える A)電力測定用のASICを使う 例）TI INA226 電位差と電位を乗算して電力の算出までChipで処理 I2Cで出力 B)計装アンプを使う Shuntの微細な電圧降下（電位差）増幅 電圧の除算は別で行う 電圧降下だけ測定しても傾向は解る 例）ＬＴ１１６７ＣＮ８ 秋月 @400
- 9. 4Rail - 0xbenchdrawcanvas 16ms mW mS 2014/11/22 PF部第36回勉強会 9

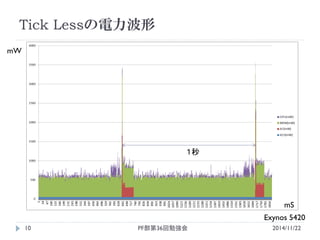

- 10. Tick Lessの電力波形 １秒 mW mS Exynos 5420 2014/11/22 PF部第36回勉強会 10
- 11. 電力と応答性 – TickLess 従来のTick OS内部のソフトウェア時計 Kernel内の定数、10Hz(100ms)～100Hz(10ms)程度 間隔が長いと休眠時間が長い反面、応答性が劣化 Tick less（NOHZモード） 制限付きでＴｉｃｋの値を変数に 1プロセス、最大１秒 OSが休眠時間をタイマーに設定 マルチコアの場合にはコア毎にタイマーを持っている必要がある 2014/11/22 PF部第36回勉強会 11

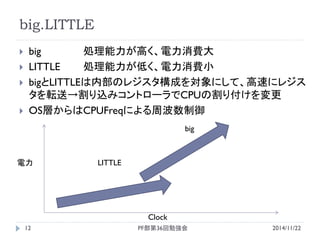

- 12. big.LITTLE big 処理能力が高く、電力消費大 LITTLE 処理能力が低く、電力消費小 bigとLITTLEは内部のレジスタ構成を対象にして、高速にレジス タを転送→割り込みコントローラでCPUの割り付けを変更 OS層からはCPUFreqによる周波数制御 Clock 電力 LITTLE big 2014/11/22 PF部第36回勉強会 12

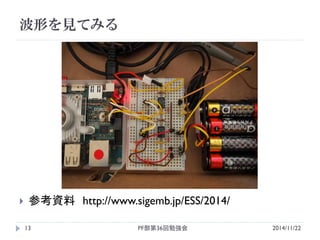

- 13. 波形を見てみる 2014/11/22 PF部第36回勉強会 13 参考資料 http://www.sigemb.jp/ESS/2014/
