日本Androidの会発表スライド androidのメディア機能の話

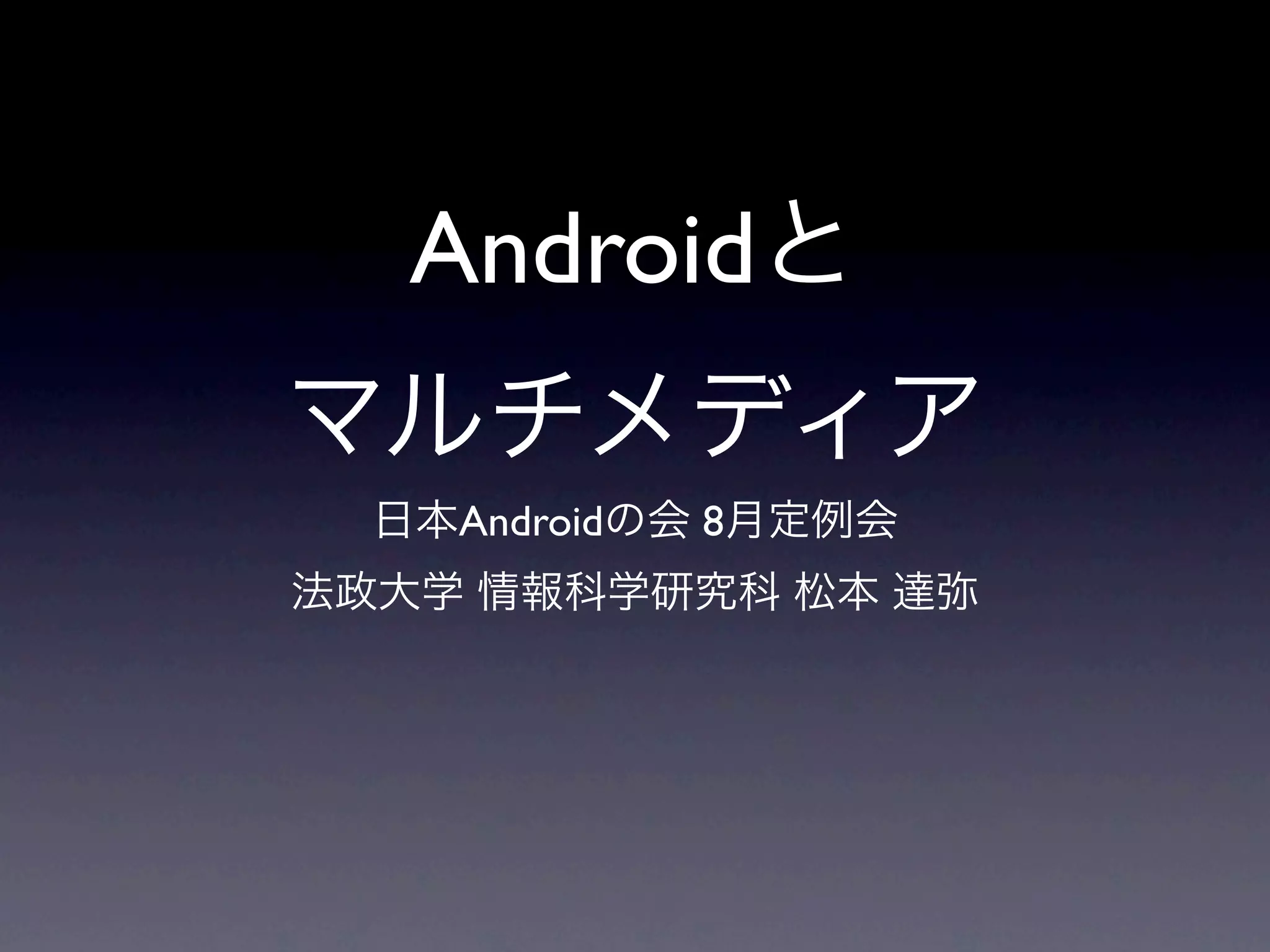

- 1. Androidと マルチメディア 日本Androidの会8月定例会 法政大学 情報科学研究科 松本 達弥

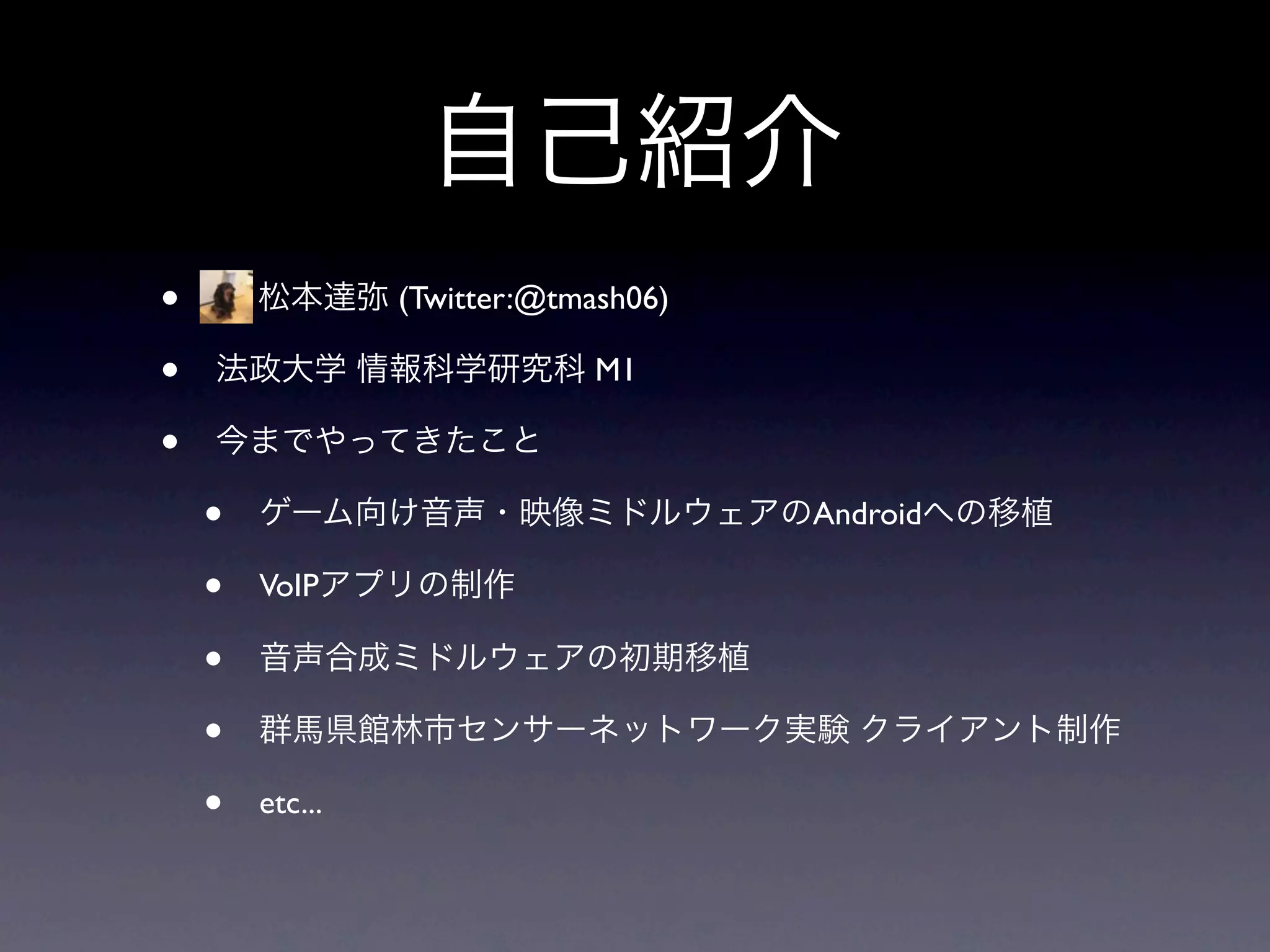

- 2. 自己紹介 • 松本達弥 (Twitter:@tmash06) • 法政大学 情報科学研究科 M1 • 今までやってきたこと • ゲーム向け音声・映像ミドルウェアのAndroidへの移植 • VoIPアプリの制作 • 音声合成ミドルウェアの初期移植 • 群馬県館林市センサーネットワーク実験 クライアント制作 • etc...
- 3. 宣伝 • ５ヶ月前にAndroid NDKの本を出版しました。
- 4.
- 5. マルチメディア機能を使ったアプリ 音楽プレイヤ 映像プレイヤ VoIPアプリ 録音 引用：GooglePlay https://play.google.com/
- 6. 利用出来るクラス・API • 大体がandroid.mediaパッケージ • MediaPlayer • OpenSL|ES • MediaRecorder • OpenMAX|AL • SoundPool • Camera • AudioTrack • ThumnailUtils • AudioRecord • etc... どれを使えばいい・・・？
- 7. アジェンダ • Androidのメディア機能について • LowMedia API • トラブル時の対応 • まとめ
- 8. Androidで再生/録画出来る形式 • AndroidDevelopers: Android Supported Media Formats • ここに載っている形式 + 各機種独自対応

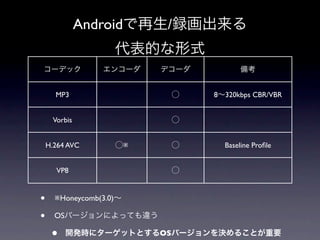

- 9. Androidで再生/録画出来る 代表的な形式 コーデック エンコーダ デコーダ 備考 MP3 ⃝ 8∼320kbps CBR/VBR Vorbis ⃝ H.264 AVC ⃝※ ⃝ Baseline Profile VP8 ⃝ • ※Honeycomb(3.0)∼ • OSバージョンによっても違う • 開発時にターゲットとするOSバージョンを決めることが重要
- 10. 普通に音楽/映像を 再生したい 例：音楽プレイヤ・動画プレイヤ・ゲームのBGM
- 11. MediaPlayer • 大体のことがコレで事足りる • 動画プレイヤー、音楽プレイヤー、 操作紹介ビデオの再生、etc... • 動画・音楽対応しているものなら、 なんでも再生可能 • ストリーミング再生も可能 • ただし、単純再生しか出来ない • 再生・停止・一時停止・・・
- 12.
- 13. MediaRecorder • カメラやマイクから映像や音声を記録し、 エンコードして保存 • 録画・録音しながら、何か効果を与えるなどは不可 • SEを入れる • 映像にポップを入れる • Android OS 1.0∼
- 14. 短い音を低負荷/低レイテンシ に再生したい 例：ゲームの効果音など
- 15. SoundPool • 短い音の再生するときに利用 • ゲームのSE向け • ロード時にデコードしておく • 再生時の負荷が低い • レイテンシ(遅延)が少し小さい • メモリ使用量が多い

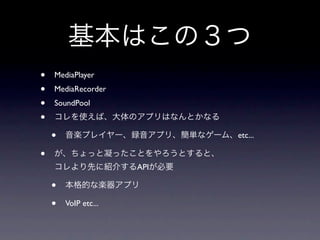

- 16. 基本はこの３つ • MediaPlayer • MediaRecorder • SoundPool • コレを使えば、大体のアプリはなんとかなる • 音楽プレイヤー、録音アプリ、簡単なゲーム、etc... • が、ちょっと凝ったことをやろうとすると、 コレより先に紹介するAPIが必要 • 本格的な楽器アプリ • VoIP etc...
- 17.
- 18. AudioTrack • 任意のPCM波形を再生 • ２つのモード • Staticモード • 決まった波形を何回も再生する時 • Steramモード • その時に応じた任意の波形を再生する時 • バッファリングとレイテンシの管理が難しい • Cupcake(1.5)∼
- 19.
- 20. AudioRecord • マイクなどから入力されたPCM波形を 取得可能 • 定期的に録音用バッファから取得しな いと、音が飛ぶので注意 • Cupcake(1.5)∼
- 21.
- 22. OpenSL|ES • ネイティブ向けオーディオAPI • ネイティブコードで書かれた、 既存のソフト・ミドルウェアを移植するときに • 持っている機能は、 MediaPlayer + MediaRecorder + AudioTrack + AudioRecord = 万能 • 使いづらい＆資料が少ない • Gingerbread(2.3∼)
- 23. ネイティブからMPEG2-TS形式を 扱いたい 例：自前DRM機能付き動画プレイヤ・ワンセグ？

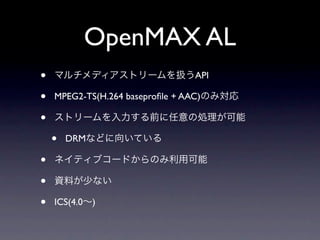

- 24. OpenMAX AL • マルチメディアストリームを扱うAPI • MPEG2-TS(H.264 baseprofile + AAC)のみ対応 • ストリームを入力する前に任意の処理が可能 • DRMなどに向いている • ネイティブコードからのみ利用可能 • 資料が少ない • ICS(4.0∼)
- 25.
- 26. Camera • カメラ機能 • 撮影する機能とプレビュー機能 •プレビュー機能は、任意のSurfaceView などへ出力可能 • ARなどをやるときはプレビュー機能
- 27. 動画などのサムネイル を作りたい 例：動画プレイヤでの一覧表示
- 28. ThumbnailUtils • サムネイルを作るときに便利な機能 • 例：動画のサムネイル画像を作成し て、ユーザに選択させる • Froyo(2.2)∼ • 地味に新し目なので注意
- 29.
- 30. SurfaceTexture • 動画/カメラのプレビューを, OpenGL|ES 2.0のテクスチャとして 扱える • シェーダで映像にリアルタイムにエ フェクトなどを与えることが出来る • Honeycomb(3.0)∼

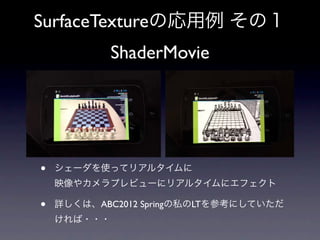

- 31. SurfaceTextureの応用例 その１ ShaderMovie • シェーダを使ってリアルタイムに 映像やカメラプレビューにリアルタイムにエフェクト • 詳しくは、ABC2012 Springの私のLTを参考にしていただ ければ・・・
- 32. SurfaceTextureの応用例 その2 全方位動画 シェーダ • 同心円状に撮影した全方位動画を シェーダでリアルタイムにパノラマ変換
- 33.
- 34.
- 35. Low Media API • JellyBeans(4.1)∼ • 低レベルなメディアAPIにアクセス可能 • 低レベル ＝今までよりも細かい高度なことが出来る ＝単純な操作に使うときは面倒くさい • OpenMAX ILの薄いラッパー的なイメージ • ネイティブ向けAPIは公開されていない
- 36. Low Media APIで出来ること • 音声/映像のエンコード/デコード • 入力も出力もバイナリデータ • 柔軟性が高い • 暗号化にも対応（DRM向け？） • 端末が対応していれば、 HWエンコード/デコード
- 37. どこに使える？ • 動画・音声編集ソフト • 圧縮音声への自前エフェクト •動画の再生時刻に応じたサムネイル • ２つの動画の同期再生 • etc...
- 38. MediaExtractor • マルチメディアデータ(動画・音声ファイル)の構造を解析 • 例：映像の場合以下の情報を取得出来る • 映像 • mime : video/avc • 幅 : 640 • 高さ : 480 • 音声 • コーデック : audio/aac • サンプリングレート : 44100 • チャンネル数 :2
- 39. MediaCodec • 実際にエンコード/デコードする • データをByteBufferとして入出力 • 内部では、ネイティブのメモリー領域 をラップしているだけ • 音声と映像の同期などは取ってくれない
- 40. 基本的な利用の流れ • １．MediaCodecList、MediaCodecInfoから、 利用出来るコーデック・プロファイルを取得 •２．MediaExtractorでデータを解析 • エンコードの際には不要 • ３．MediaCodecでエンコード・デコード
- 41. Low Media APIの問題点 •サンプルがほとんどない • 特に映像を扱ったものは見つからない • 扱うのが非常に難しい • 対応機種が少なすぎる
- 42. 音声デコード＆再生 • サンプル作りました • メディアフォーマットを解析→デコード→AudioTrack を利用して再生 • どのコーデックが使えるかなどの情報を 取得可能 • 今日説明すると長いので、githubにて公開 • http://git.io/SuBQMw
- 43. 映像デコード＆表示 • こちらもサンプル作りました • メディアフォーマットを解析→ 動画を連続したビットマップ画像として表示 • こちらも今日説明すると長いので、 githubにて公開 • http://git.io/SuBQMw
- 44. 音系APIの共通事項 レイテンシ問題 • レイテンシ(遅延) • 再生しろ！と命令してから、実際にスピーカから 再生されるまでの時間 • 現在は非常に大きい(機種によっては150ms∼) • iOSは10ms程度 • 楽器アプリや音ゲーを作るときに大問題 • JellyBeans(4.1)からは、10ms∼12msぐらいに 改善されるらしい

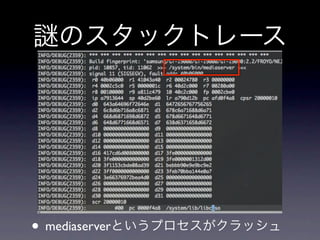

- 45. 突然のエラー • MediaPlayerを使って再生 • 突然エラー！ •エラーなことは教えてくれるが、理由 までは教えてくれない • adb logcat !(ログを見てみる)
- 46.
- 47. mediaserver • Androidのメディア機能全般を担当する プロセス • MediaPlayerなどで再生する時、実際にデコード などの処理をしているのはこのプロセス • Androidが対応していないコーデックや プロファイルのデータを再生しようとした時、 クラッシュする時がある

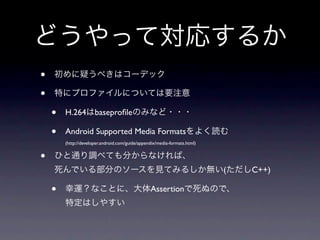

- 48. どうやって対応するか • 初めに疑うべきはコーデック • 特にプロファイルについては要注意 • H.264はbaseprofileのみなど・・・ • Android Supported Media Formatsをよく読む (http://developer.android.com/guide/appendix/media-formats.html) • ひと通り調べても分からなければ、 死んでいる部分のソースを見てみるしか無い(ただしC++) • 幸運？なことに、大体Assertionで死ぬので、 特定はしやすい
- 49. Android OSソースの ダウンロード • 時間の都合上省略します • OSのビルドは大変だが、ソースコードの ダウンロードだけなら、そこまで大変ではない • もしくは、ソースコード検索サービスを利用する • 「Androidソースコード検索サービス」 http://tools.oesf.biz/android-4.1.1_r1.0/
- 50. libstagefright • mediaserverが利用しているライブラリ のひとつ • コンテナの解析 • エンコード・デコード • ここが原因の時が多い
- 51. MediaExtractor • ファイルフォーマットなどを解析する • ファイルが壊れていたり、不正な形式 だったりすると、ここでクラッシュ • 比較的読みやすいコードなので、原因 特定は簡単に出来る
- 52. その他 • StagefrightPlayer • AwesomePlayer • OpenMAX関連 • etc... • 今回は時間がないので省略します。 • この辺りでクラッシュするときは、コーデックの プロファイルが怪しい
- 53. まとめ • やりたいことに合わせたメディアAPI利用しよう • トラブルが起きたときは、mediaserverの コードを参考にすると解決のヒントになるかもしれない • Low Media APIは、Androidのマルチメディア機能を一つ上のレベ ルに上げる • が、まだ本気で使うのは早い？ • 今回は紹介しませんでしたが、ffmpegというライブラリを利用 する方法もある（難易度は高)
- 54.
