オープンストリートマップ勉強会
on UDC
2018.9.29 熊本学園大学
1
オープン・ナレッジ・ジャパン/UDC事務局
東 修作(Shu Higashi/@higa4)
2

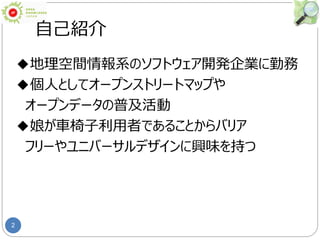

自己紹介
◆地理空間情報系のソフトウェア開発企業に勤務
◆個人としてオープンストリートマップや
オープンデータの普及活動
◆娘が車椅子利用者であることからバリア
フリーやユニバーサルデザインに興味を持つ
3
目次
1.地図って何?
2.ベース地図とオーバーレイ
3.OpenStreetMap(OSM)について
4.OSMの特徴
5.OSMの描き方
6.マッピングパーティと街歩き
4

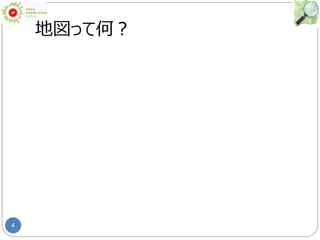

地図って何?
5

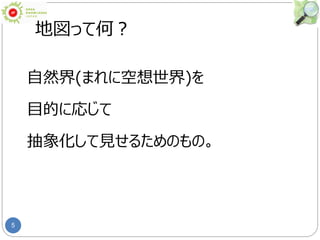

地図って何?
自然界(まれに空想世界)を
目的に応じて
抽象化して見せるためのもの。
6

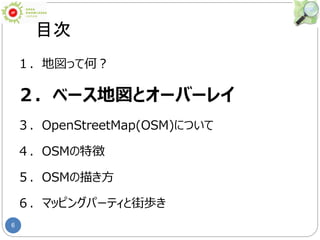

目次
1.地図って何?
2.ベース地図とオーバーレイ
3.OpenStreetMap(OSM)について
4.OSMの特徴
5.OSMの描き方
6.マッピングパーティと街歩き
7
ベース地図とオーバーレイ
地図の利用目的は様々。
地図に落とし込む対象(地物)はあまりにも多いため
間引いたり抽象化する必要がある。
(みなさんがふだん目にしている地図に無いものは?)
それでも大量の情報があり、さらに実用性を維持するためには
その更新が必要。(膨大な作業)
地図作成の手間とニーズの折り合いをつけ、カスタマイズする為の
技法がベース地図(OSM)とオーバーレイ(uMapなど)の分離。
実例:OSM+ポケモンGO(オーバーレイ)
8
目次
1.地図って何?
2.ベース地図とオーバーレイ
3.OpenStreetMap(OSM)について
4.OSMの特徴
5.OSMの描き方
6.マッピングパーティと街歩き
9

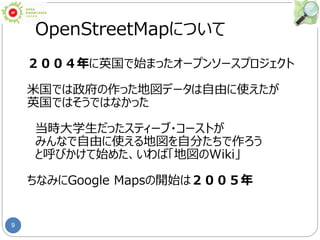

OpenStreetMapについて
2004年に英国で始まったオープンソースプロジェクト
米国では政府の作った地図データは自由に使えたが
英国ではそうではなかった
当時大学生だったスティーブ・コーストが
みんなで自由に使える地図を自分たちで作ろう
と呼びかけて始めた、いわば「地図のWiki」
ちなみにGoogle Mapsの開始は2005年
10

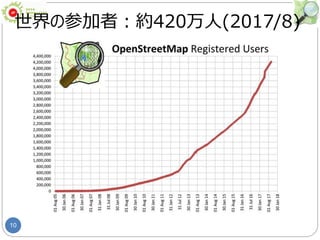

世界の参加者:約420万人(2017/8)
11
OpenStreetMapについて
国内の有志が集まって2010年12月に法人を設立
一般社団法人
オープンストリートマップ・ファウンデーション・ジャパン
法人の目的
国内でのOpenStreetMapの普及に関わる支援
2017/8現在34名。専従なし。
12
目次
1.地図って何?
2.ベース地図とオーバーレイ
3.OpenStreetMap(OSM)について
4.OSMの特徴
5.OSMの描き方
6.マッピングパーティと街歩き
13

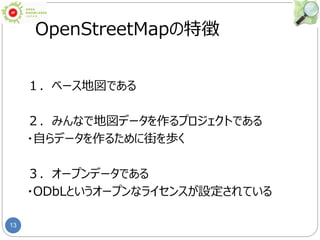

OpenStreetMapの特徴
1.ベース地図である
2.みんなで地図データを作るプロジェクトである
・自らデータを作るために街を歩く
3.オープンデータである
・ODbLというオープンなライセンスが設定されている
14

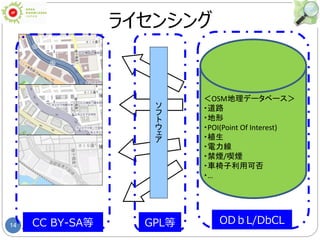

<OSM地理データベース>
・道路
・地形
・POI(Point Of Interest)
・植生
・電力線
・禁煙/喫煙
・車椅子利用可否
・…
ソ
フ
ト
ウ
ェ
ア
CC BY-SA等 ODbL/DbCLGPL等
ライセンシング
15
OSMのライセンス
◆ODbL
Open Data Commons という組織が制定
表示(作者の名前を表示してね)
継承(派生DBにも同じライセンスを適用してね)
Keep Open(ずっとオープンで)
→これらの条件に従う限り、自由に使っていいです、
という許可証
16

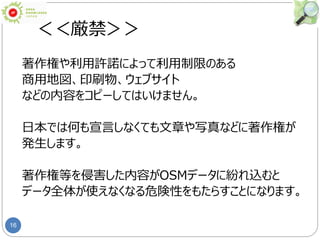

<<厳禁>>
著作権や利用許諾によって利用制限のある
商用地図、印刷物、ウェブサイト
などの内容をコピーしてはいけません。
日本では何も宣言しなくても文章や写真などに著作権が
発生します。
著作権等を侵害した内容がOSMデータに紛れ込むと
データ全体が使えなくなる危険性をもたらすことになります。
17

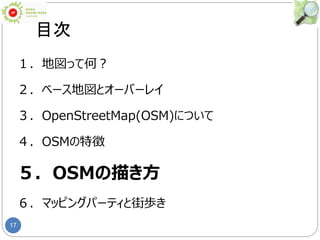

目次
1.地図って何?
2.ベース地図とオーバーレイ
3.OpenStreetMap(OSM)について
4.OSMの特徴
5.OSMの描き方
6.マッピングパーティと街歩き
18

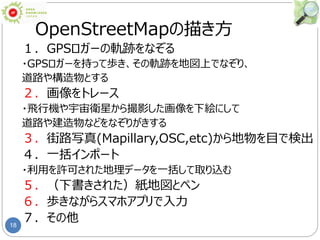

OpenStreetMapの描き方
1.GPSロガーの軌跡をなぞる
・GPSロガーを持って歩き、その軌跡を地図上でなぞり、
道路や構造物とする
2.画像をトレース
・飛行機や宇宙衛星から撮影した画像を下絵にして
道路や建造物などをなぞりがきする
3.街路写真(Mapillary,OSC,etc)から地物を目で検出
4.一括インポート
・利用を許可された地理データを一括して取り込む
5.(下書きされた)紙地図とペン
6.歩きながらスマホアプリで入力
7.その他
19

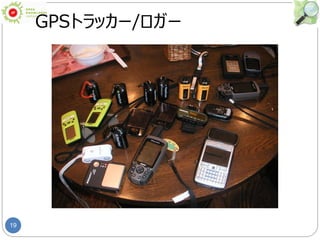

GPSトラッカー/ロガー
20
調査ノート
21

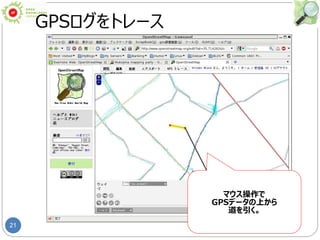

GPSログをトレース
マウス操作で
GPSデータの上から
道を引く。
22

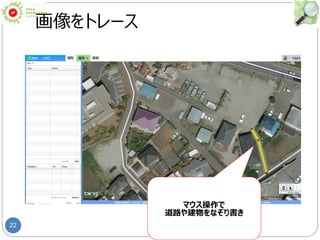

画像をトレース
マウス操作で
道路や建物をなぞり書き
23

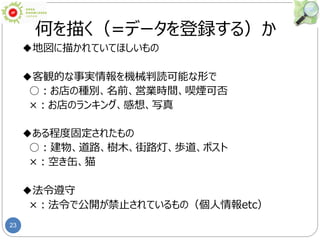

何を描く(=データを登録する)か
◆地図に描かれていてほしいもの
◆客観的な事実情報を機械判読可能な形で
○:お店の種別、名前、営業時間、喫煙可否
×:お店のランキング、感想、写真
◆ある程度固定されたもの
○:建物、道路、樹木、街路灯、歩道、ポスト
×:空き缶、猫
◆法令遵守
×:法令で公開が禁止されているもの(個人情報etc)
24

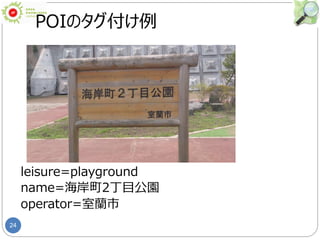

POIのタグ付け例
leisure=playground
name=海岸町2丁目公園
operator=室蘭市
25

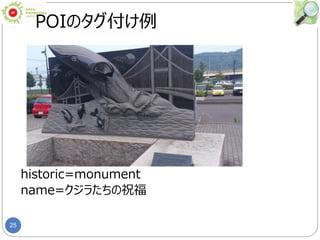

POIのタグ付け例
historic=monument
name=クジラたちの祝福
26

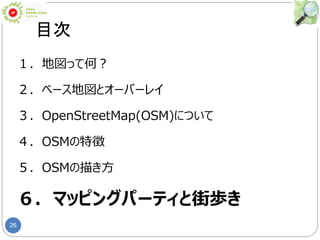

目次
1.地図って何?
2.ベース地図とオーバーレイ
3.OpenStreetMap(OSM)について
4.OSMの特徴
5.OSMの描き方
6.マッピングパーティと街歩き
27
マッピングパーティとは
28

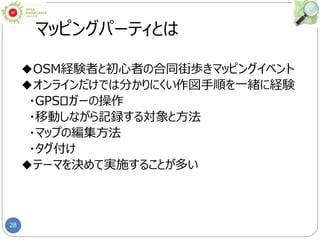

マッピングパーティとは
◆OSM経験者と初心者の合同街歩きマッピングイベント
◆オンラインだけでは分かりにくい作図手順を一緒に経験
・GPSロガーの操作
・移動しながら記録する対象と方法
・マップの編集方法
・タグ付け
◆テーマを決めて実施することが多い
29
マッピングパーティの例
◆道路マッピング
◆サイクリング・ハイキング
◆バスルート・マッピング
◆古道マッピング
◆POIマッピング
◆テーマパーク・マッピング
◆ジオキャッシング・マッピング/CITO
◆3Dマッピング
◆クライシス・マッピング
◆車椅子マッピング
◆アクセシビリティ・マッピング
30

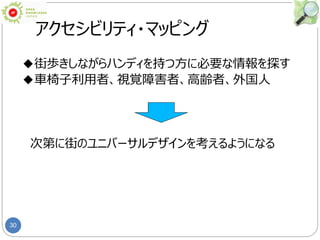

アクセシビリティ・マッピング
◆街歩きしながらハンディを持つ方に必要な情報を探す
◆車椅子利用者、視覚障害者、高齢者、外国人
次第に街のユニバーサルデザインを考えるようになる
31

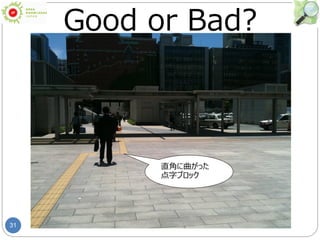

Good or Bad?
直角に曲がった
点字ブロック
32
Good or Bad?
highway=pedestrian
tactile_paving=error?
33
Good or Bad?
狭すぎて車椅子
は通れない
34

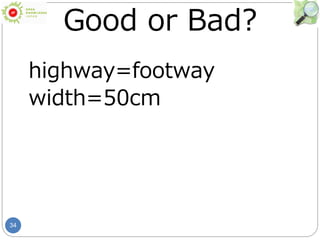

Good or Bad?
highway=footway
width=50cm
35

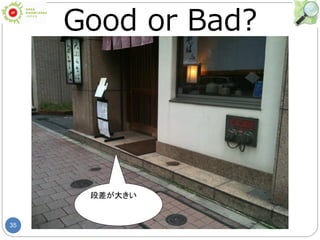

Good or Bad?
段差が大きい
36

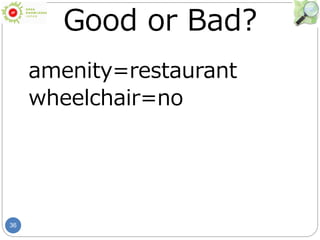

Good or Bad?
amenity=restaurant
wheelchair=no
37

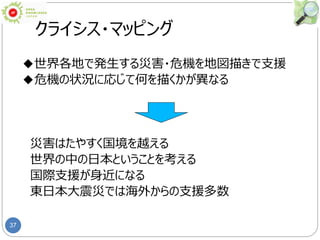

クライシス・マッピング
◆世界各地で発生する災害・危機を地図描きで支援
◆危機の状況に応じて何を描くかが異なる
災害はたやすく国境を越える
世界の中の日本ということを考える
国際支援が身近になる
東日本大震災では海外からの支援多数
38

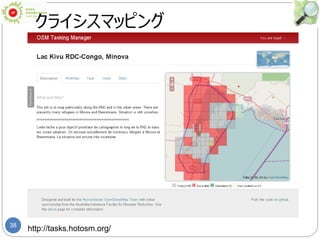

クライシスマッピング
http://tasks.hotosm.org/
39
あなたも世界を変えられます
Enjoy OpenStreetMap!
ご清聴
ありがとうございました
