3.  SC 2012 VMM SP1によるHyper-Vホストの展開
に必要な知識を修得し、実際にベアメタルコン
ピュータへの展開ができること
2

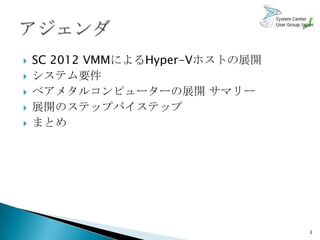

4.  SC 2012 VMMによるHyper-Vホストの展開
 システム要件
 ベアメタルコンピューターの展開 サマリー
 展開のステップバイステップ
 まとめ
3

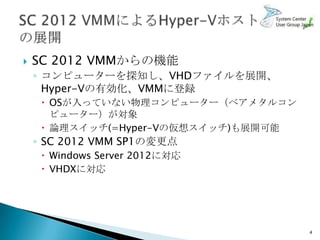

5.  SC 2012 VMMからの機能
◦ コンピューターを探知し、VHDファイルを展開、
Hyper-Vの有効化、VMMに登録
 OSが入っていない物理コンピューター（ベアメタルコン
ピューター）が対象
 論理スイッチ(=Hyper-Vの仮想スイッチ)も展開可能
◦ SC 2012 VMM SP1の変更点
 Windows Server 2012に対応
 VHDXに対応
4

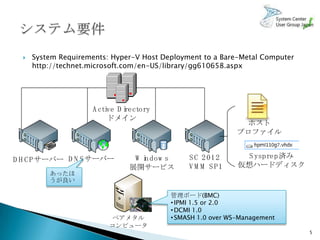

6.  System Requirements: Hyper-V Host Deployment to a Bare-Metal Computer
http://technet.microsoft.com/en-US/library/gg610658.aspx
A cti D i
ve rectory
ドメイン
ホスト
プロファイル
D H C P サーバー D N S サーバー W i dow s
n S C 2 01 2 S ysprep済み
展開サービス V M M S P1 仮想ハードディスク
あったほ
うが良い
管理ボード(BMC)
• IPMI 1.5 or 2.0
• DCMI 1.0
ベアメタル • SMASH 1.0 over WS-Management
コンピュータ
5

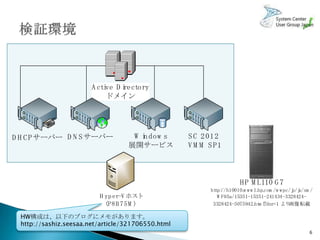

7. A cti D i
ve rectory
ドメイン
D H C P サーバー D N S サーバー W i dow s
n S C 2 01 2
展開サービス V M M S P1
H P M L110 G 7
http://h10010. w w 1. com /w w pc/j a/sm /
w hp. p/j
H yp er-V ホスト W F05a/15351-15351-241434-3328424-
(P8 B 7 5 M ) 3328424-5075942. lhtm ?dnr=1 より 画像転載
HW構成は、以下のブログにメモがあります。
http://sashiz.seesaa.net/article/321706550.html
6

8.  VMM 構築
◦ Windows ADK、SQL Serverのインストール
本セッション
◦ SC 2012 VMM SP1のインストール の説明範囲
◦ ライブラリサーバーの登録
◦ 論理ネットワークの作成
◦ ネイティブポートプロファイルの作成
◦ 論理スイッチの作成
 ベアメタルコンピューターの準備
 VHDイメージの作成
 WDSの役割追加と初期設定
 ドメイン参加権限の割り当て
 VMM 実行アカウントの作成
 VMM PXEサーバーの登録
 Windows PEイメージへデバイスドライバー追加
 VMM ホストプロファイルの作成
 ベアメタルコンピューターの展開準備
 VMM ベアメタルコンピューターの展開

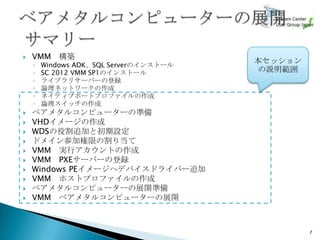

7

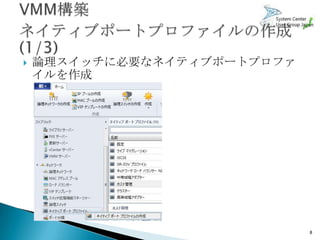

9.  論理スイッチに必要なネイティブポートプロファ
イルを作成
8

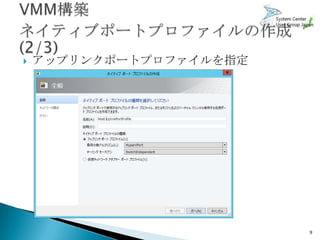

10.  アップリンクポートプロファイルを指定
9

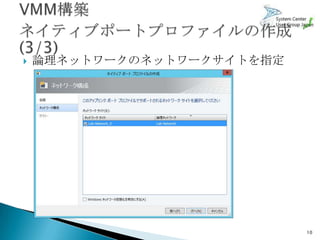

11.  論理ネットワークのネットワークサイトを指定
10

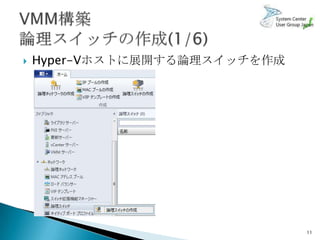

12.  Hyper-Vホストに展開する論理スイッチを作成
11

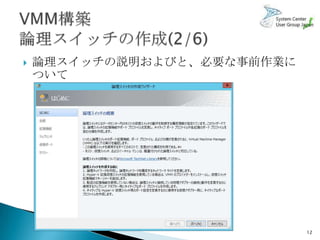

13.  論理スイッチの説明およびと、必要な事前作業に
ついて
12

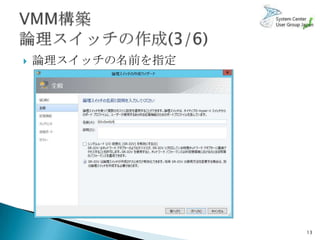

14.  論理スイッチの名前を指定
13

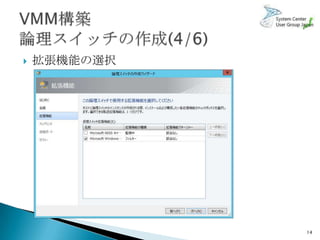

15.  拡張機能の選択
14

16.  作成しておいたネイティブポートプロファイルを
選択
15

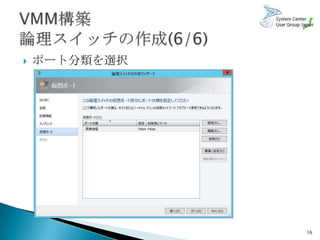

17.  ポート分類を選択
16

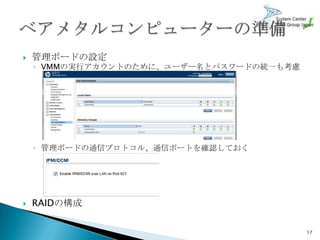

18.  管理ボードの設定
◦ VMMの実行アカウントのために、ユーザー名とパスワードの統一も考慮
◦ 管理ボードの通信プロトコル、通信ポートを確認しておく
 RAIDの構成
17

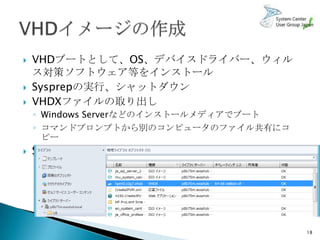

19.  VHDブートとして、OS、デバイスドライバー、ウィル
ス対策ソフトウェア等をインストール
 Sysprepの実行、シャットダウン
 VHDXファイルの取り出し
◦ Windows Serverなどのインストールメディアでブート
◦ コマンドプロンプトから別のコンピュータのファイル共有にコ
ピー
 SC 2012 VMMのライブラリへVHD登録
18

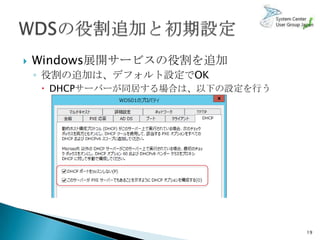

20.  Windows展開サービスの役割を追加
◦ 役割の追加は、デフォルト設定でOK
 DHCPサーバーが同居する場合は、以下の設定を行う
19

21.  オブジェクト制御の委任ウィザードを起動
20

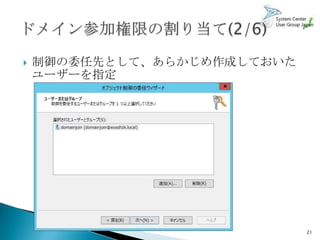

22.  制御の委任先として、あらかじめ作成しておいた
ユーザーを指定
21

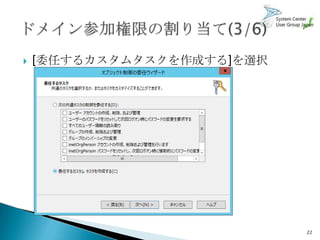

23.  [委任するカスタムタスクを作成する]を選択
22

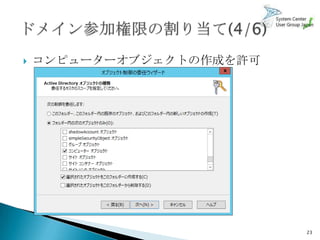

24.  コンピューターオブジェクトの作成を許可
23

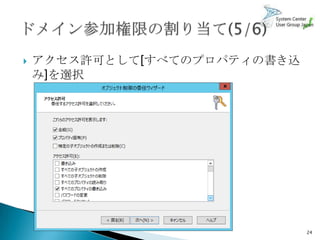

25.  アクセス許可として[すべてのプロパティの書き込
み]を選択
24

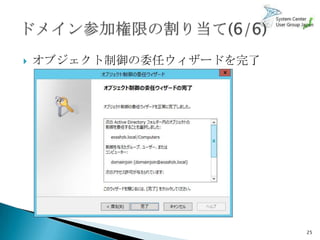

26.  オブジェクト制御の委任ウィザードを完了
25

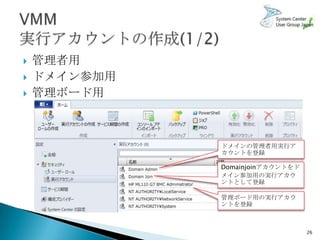

27.  管理者用
 ドメイン参加用
 管理ボード用
ドメインの管理者用実行ア
カウントを登録
Domainjoinアカウントをド
メイン参加用の実行アカウ
ントとして登録
管理ボード用の実行アカウ
ントを登録
26

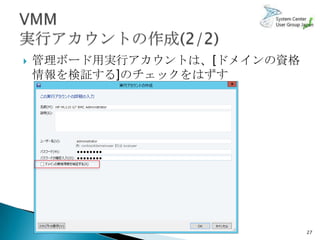

28.  管理ボード用実行アカウントは、[ドメインの資格
情報を検証する]のチェックをはずす
27

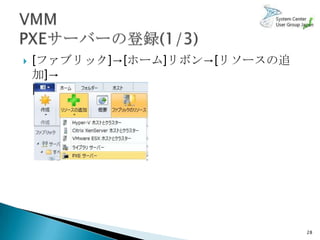

29.  [ファブリック]→[ホーム]リボン→[リソースの追
加]→
[PXEサーバー]を選択
28

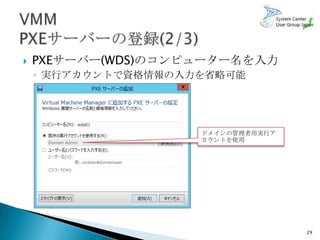

30.  PXEサーバー(WDS)のコンピューター名を入力
◦ 実行アカウントで資格情報の入力を省略可能
ドメインの管理者用実行ア
カウントを使用
29

31.  VMMエージェントのインストールと、 新しいWindows PEイメージのイン
ポートが実行される
◦ “新しいWindows PEイメージのインポート”により、WDSのRemoteInstall配下
にDCMgrフォルダができる
30

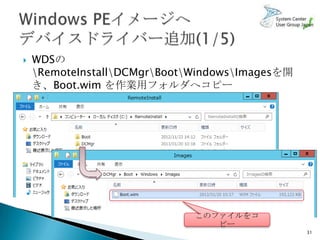

32.  WDSの
RemoteInstallDCMgrBootWindowsImagesを開
き、Boot.wim を作業用フォルダへコピー
このファイルをコ
ピー
31

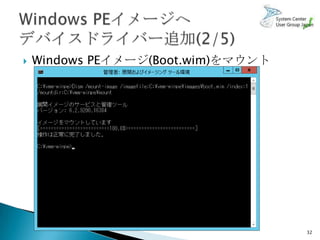

33.  Windows PEイメージ(Boot.wim)をマウント
32

34.  Windows PEイメージにデバイスドライバーを追加
◦ ここでは、HP ML110 G7のRAIDデバイスドライバーを追加
33

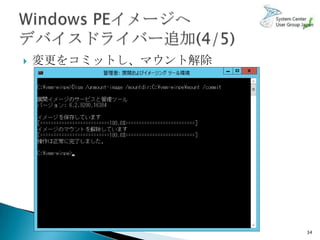

35.  変更をコミットし、マウント解除
34

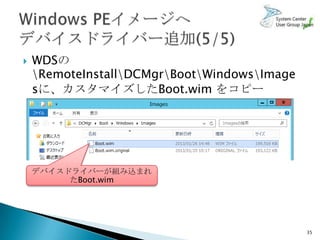

36.  WDSの
RemoteInstallDCMgrBootWindowsImage
sに、カスタマイズしたBoot.wim をコピー
デバイスドライバーが組み込まれ
たBoot.wim
35

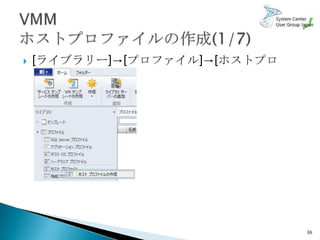

37.  [ライブラリー]→[プロファイル]→[ホストプロ
ファイル]
36

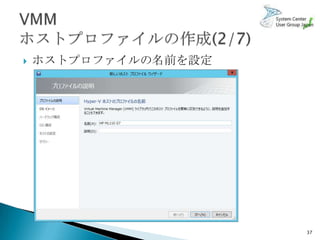

38.  ホストプロファイルの名前を設定
37

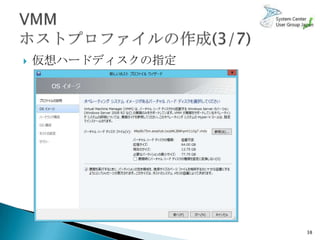

39.  仮想ハードディスクの指定
38

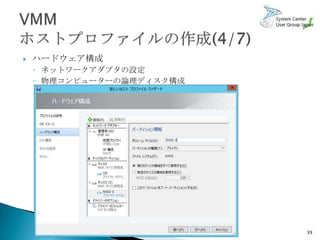

40.  ハードウェア構成
◦ ネットワークアダプタの設定
◦ 物理コンピューターの論理ディスク構成
39

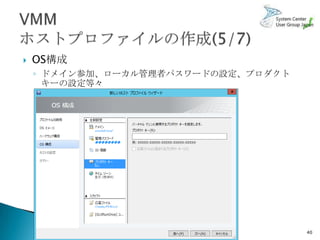

41.  OS構成
◦ ドメイン参加、ローカル管理者パスワードの設定、プロダクト
キーの設定等々
40

42.  バーチャルマシンの配置先を設定
41

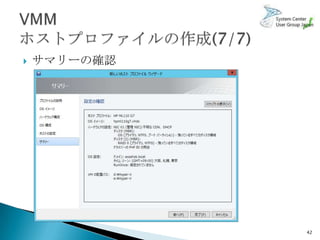

43.  サマリーの確認
42

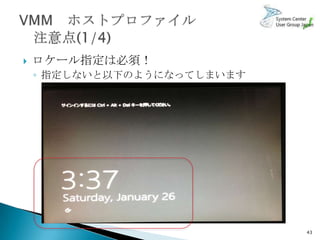

44.  ロケール指定は必須！
◦ 指定しないと以下のようになってしまいます
43

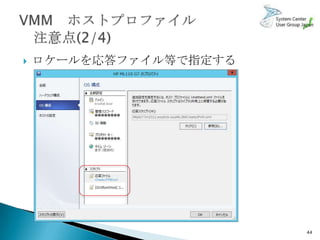

45.  ロケールを応答ファイル等で指定する
44

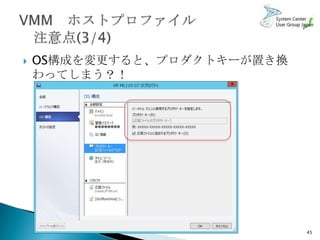

46.  OS構成を変更すると、プロダクトキーが置き換
わってしまう？！
45

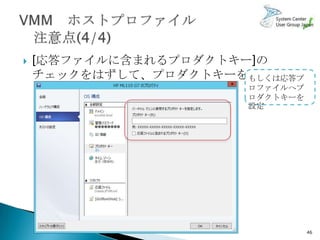

47.  [応答ファイルに含まれるプロダクトキー]の
チェックをはずして、プロダクトキーを再設定
もしくは応答プ
ロファイルへプ
ロダクトキーを
設定
46

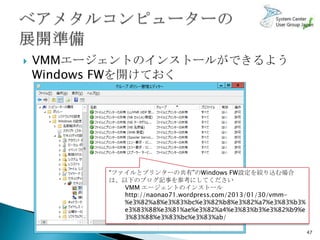

48.  VMMエージェントのインストールができるよう
Windows FWを開けておく
“ファイルとプリンターの共有”のWindows FW設定を絞り込む場合
は、以下のブログ記事を参考にしてください
VMM エージェントのインストール
http://naonao71.wordpress.com/2013/01/30/vmm-
%e3%82%a8%e3%83%bc%e3%82%b8%e3%82%a7%e3%83%b3%
e3%83%88%e3%81%ae%e3%82%a4%e3%83%b3%e3%82%b9%e
3%83%88%e3%83%bc%e3%83%ab/
47

49.  ファブリック→[ホーム]リボン→リソースの追加
→Hyper-Vホストとクラスター
48

50.  [バーチャルマシンホストとしてプロビジョニング
される物理コンピューター]を選択
49

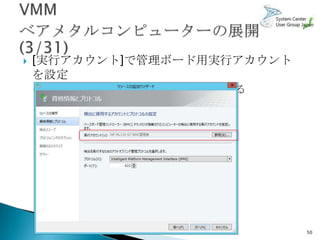

51.  [実行アカウント]で管理ボード用実行アカウント
を設定
◦ プロトコルやポートが違う場合は、変更する
50

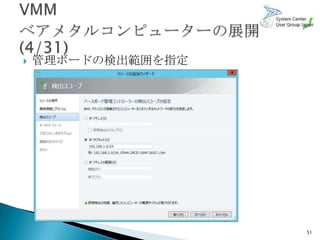

52.  管理ボードの検出範囲を指定
51

53.  管理ボードの検出
◦ 複数台の物理コンピューターを検出可能
52

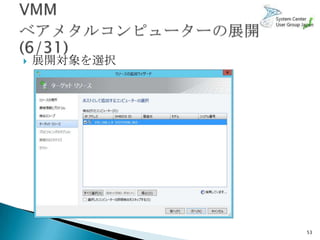

54.  展開対象を選択
53

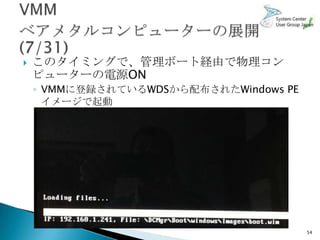

55.  このタイミングで、管理ボート経由で物理コン
ピューターの電源ON
◦ VMMに登録されているWDSから配布されたWindows PE
イメージで起動
54

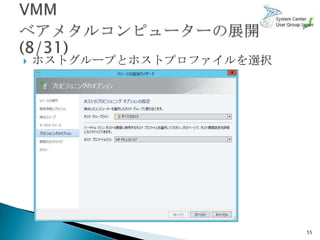

56.  ホストグループとホストプロファイルを選択
55

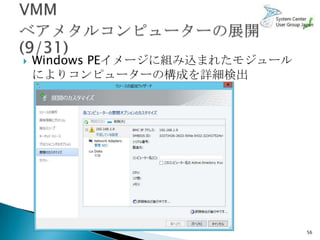

57.  Windows PEイメージに組み込まれたモジュール
によりコンピューターの構成を詳細検出
56

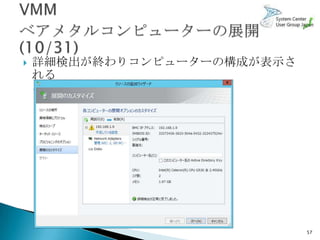

58.  詳細検出が終わりコンピューターの構成が表示さ
れる
◦ 物理コンピューターの電源は一旦OFF
57

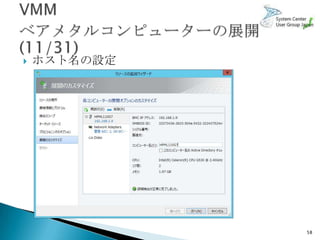

59.  ホスト名の設定
58

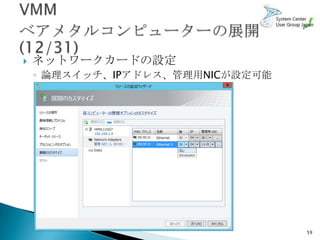

60.  ネットワークカードの設定
◦ 論理スイッチ、IPアドレス、管理用NICが設定可能
59

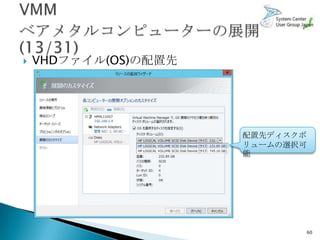

61.  VHDファイル(OS)の配置先
配置先ディスクボ
リュームの選択可
能
60

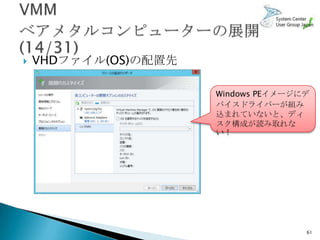

62.  VHDファイル(OS)の配置先
Windows PEイメージにデ
バイスドライバーが組み
込まれていないと、ディ
スク構成が読み取れな
い！
61

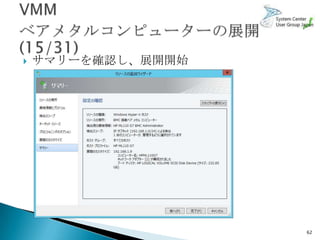

63.  サマリーを確認し、展開開始
62

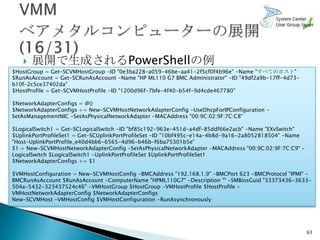

64.  展開で生成されるPowerShellの例
$HostGroup = Get-SCVMHostGroup -ID "0e3ba228-a059-46be-aa41-2f5cf0f4b96e" -Name "すべてのホスト"
$RunAsAccount = Get-SCRunAsAccount -Name "HP ML110 G7 BMC Administrator" -ID "49df2a9b-17ff-4d73-
b10f-2c5ce37402da"
$HostProfile = Get-SCVMHostProfile -ID "1200d96f-7bfe-4f40-b54f-9d4cde467780"
$NetworkAdapterConfigs = @()
$NetworkAdapterConfigs += New-SCVMHostNetworkAdapterConfig -UseDhcpForIPConfiguration -
SetAsManagementNIC -SetAsPhysicalNetworkAdapter -MACAddress "00:9C:02:9F:7C:C8"
$LogicalSwitch1 = Get-SCLogicalSwitch -ID "bf85c192-963e-451d-a4df-85ddf66e2acb" -Name "EXvSwitch"
$UplinkPortProfileSet1 = Get-SCUplinkPortProfileSet -ID "10bf495c-e14a-4b8d-9a16-2a8052818504" -Name
"Host-UplinkPortProfile_e40d4bb6-6565-4d96-b46b-f6ba75301b5e"
$1 = New-SCVMHostNetworkAdapterConfig -SetAsPhysicalNetworkAdapter -MACAddress "00:9C:02:9F:7C:C9" -
LogicalSwitch $LogicalSwitch1 -UplinkPortProfileSet $UplinkPortProfileSet1
$NetworkAdapterConfigs += $1
$VMHostConfiguration = New-SCVMHostConfig -BMCAddress "192.168.1.9" -BMCPort 623 -BMCProtocol "IPMI" -
BMCRunAsAccount $RunAsAccount -ComputerName "HPML110G7" -Description "" -SMBiosGuid "33373436-3633-
504a-5432-323437524c46" -VMHostGroup $HostGroup -VMHostProfile $HostProfile -
VMHostNetworkAdapterConfig $NetworkAdapterConfigs
New-SCVMHost -VMHostConfig $VMHostConfiguration -RunAsynchronously
63

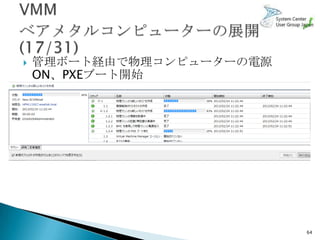

65.  管理ボート経由で物理コンピューターの電源
ON、PXEブート開始
64

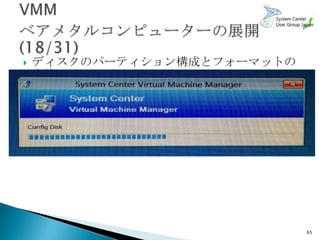

66.  ディスクのパーティション構成とフォーマットの
実施
65

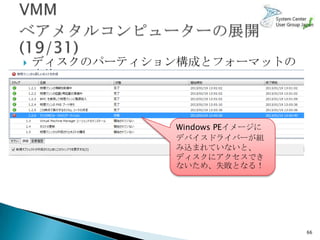

67.  ディスクのパーティション構成とフォーマットの
実施
Windows PEイメージに
デバイスドライバーが組
み込まれていないと、
ディスクにアクセスでき
ないため、失敗となる！
66

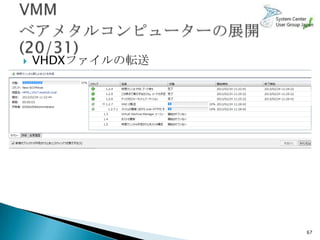

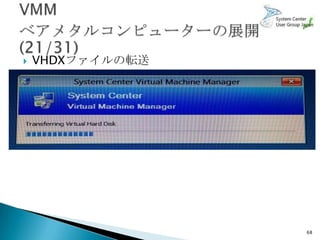

68.  VHDXファイルの転送
67

69.  VHDXファイルの転送
68

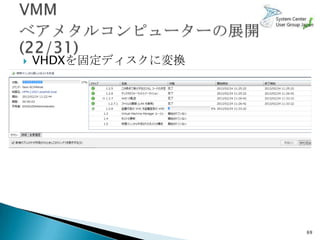

70.  VHDXを固定ディスクに変換
69

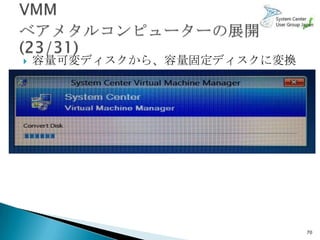

71.  容量可変ディスクから、容量固定ディスクに変換
70

72.  Hyper-Vの有効化
71

73.  OSカスタマイズ（プロダクトキーやロケール設定
等）
72

74.  VMMエージェントのインストール
73

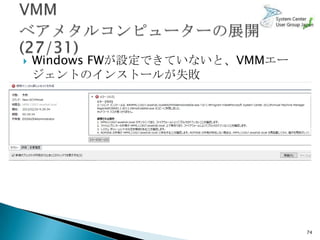

75.  Windows FWが設定できていないと、VMMエー
ジェントのインストールが失敗
74

76.  論理スイッチの展開
75

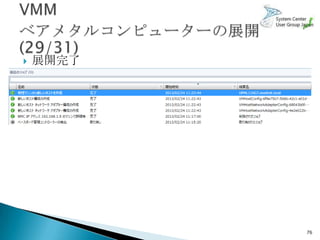

77.  展開完了
76

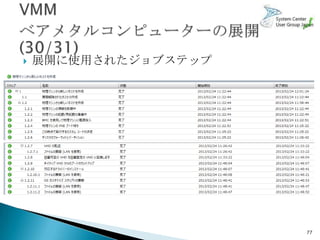

78.  展開に使用されたジョブステップ
77

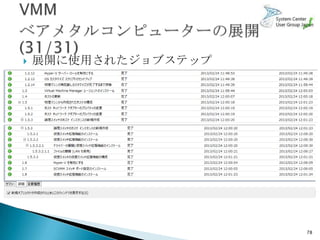

79.  展開に使用されたジョブステップ
78

80.  SC 2012 VMMにより、Hyper-Vホストの展開が
30～40分程度で実現！
◦ サーバーには管理ボードが必須
◦ 必要に応じ（WDSにインポートされた）boot.wimにデ
バイスドライバーを組み込む
◦ ロケール、プロダクトキーの設定
◦ 容量可変ディスクで作成したVHDXファイルでも15GB前
後となるため、ネットワーク帯域に注意
◦ VMMエージェントのインストールを成功させるため、
Windows FW設定に注意
79

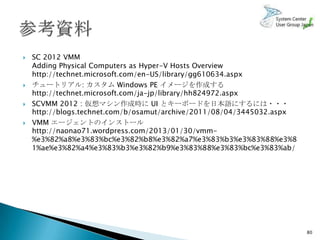

81.  SC 2012 VMM
