1. いまさら聞けない！
Windows Server 2012 R2 Hyper-V 入門

2. アジェンダ
1. Hyper-V とは
2. Windows Server 2012 R2 の Hyper-V
3. 第2世代仮想マシン
4. クラスターの拡張
5. ライブ マイグレーション
6. レプリケーション
2

3. 1. Hyper-V とは
Windows Server 2008
以降に搭載のサーバー仮想化
機能
 サーバーの統合
 ハードウェア ライフサイクルの分離
ハイパーバイザ形式
 ハイパーバイザ
 親パーティション
 子パーティション
ハードウェア
Hyper-V (ハイパーバイザ)
子
パーティション
(仮想マシン)
親
パーティション
仮想ドライバ物理ドライバ
4

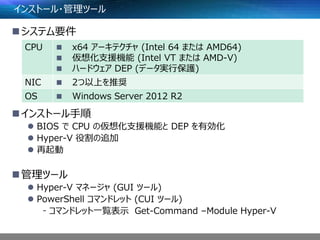

4. インストール・管理ツール
システム要件
インストール手順
 BIOS で CPU の仮想化支援機能と DEP を有効化
 Hyper-V 役割の追加
 再起動
管理ツール
 Hyper-V マネージャ (GUI ツール)
 PowerShell コマンドレット (CUI ツール)
- コマンドレット一覧表示 Get-Command –Module Hyper-V
CPU  x64 アーキテクチャ (Intel 64 または AMD64)
 仮想化支援機能 (Intel VT または AMD-V)
 ハードウェア DEP (データ実行保護)
NIC  2つ以上を推奨
OS  Windows Server 2012 R2

5. 仮想マシンの作成
仮想マシン = 子パーティション
 [Hyper-V マネージャ] で作成
 New-VM コマンドレット
仮想マシン作成時の設定項目
 管理項目
- 仮想マシン名
 ハードウェア項目
- 仮想マシンの構成ファイルの格納場所
- メモリの割り当て
- 仮想ネットワーク
- 仮想ハード ディスク
- インストール オプション
仮想マシンはファイルとして存在
 構成ファイル
 仮想ディスクファイル

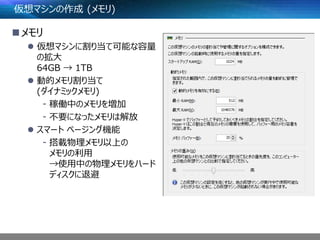

6. 仮想マシンの作成 (メモリ)
メモリ
 仮想マシンに割り当て可能な容量
の拡大
64GB → 1TB
 動的メモリ割り当て
(ダイナミックメモリ)
- 稼働中のメモリを増加
- 不要になったメモリは解放
 スマート ページング機能
- 搭載物理メモリ以上の
メモリの利用
→使用中の物理メモリをハード
ディスクに退避

7. 仮想マシンの作成 (ネットワーク)
 ネットワーク アダプター
 仮想マシンを接続する仮想スイッチを選択
 仮想スイッチ
 以前の「仮想ネットワーク」
 仮想サーバーと物理サーバーの通信経路
 外部
 物理ネットワーク インターフェースと結合
 他の物理サーバーと通信するに使用
 内部
 子パーティション間と親パーティションの通信
 他の物理サーバーと通信不可
 プライベート
 子パーティション間の通信可能
 他の物理サーバーと通信不可
 親パーティションとの通信不可
仮想スイッチ
物理NIC
ネットワーク
アダプター
ネットワーク
アダプター

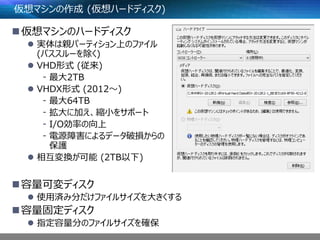

8. 仮想マシンの作成 (仮想ハードディスク)
仮想マシンのハードディスク
 実体は親パーティション上のファイル
(パススルーを除く)
 VHD形式 (従来)
- 最大2TB
 VHDX形式 (2012～)
- 最大64TB
- 拡大に加え、縮小をサポート
- I/O効率の向上
- 電源障害によるデータ破損からの
保護
 相互変換が可能 (2TB以下)
容量可変ディスク
 使用済み分だけファイルサイズを大きくする
容量固定ディスク
 指定容量分のファイルサイズを確保

9. 2. Windows Server 2012 R2 の Hyper-V
業界最高クラスのスケールとパフォーマンス
ストレージ QoS による I/O パフォーマンスの保証
仮想マシンの SLA のさらなる向上
Linux ゲストのフル サポート
仮想マシン接続エクスペリエンスの改善
9
http://technet.microsoft.com/ja-jp/windowsserver/dn308510.aspx

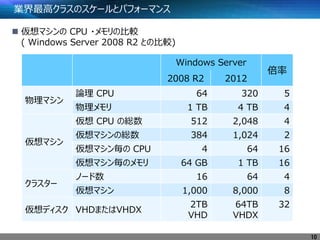

10. 業界最高クラスのスケールとパフォーマンス
Windows Server
倍率
2008 R2 2012
物理マシン
論理 CPU 64 320 5
物理メモリ 1 TB 4 TB 4
仮想マシン
仮想 CPU の総数 512 2,048 4
仮想マシンの総数 384 1,024 2
仮想マシン毎の CPU 4 64 16
仮想マシン毎のメモリ 64 GB 1 TB 16
クラスター
ノード数 16 64 4
仮想マシン 1,000 8,000 8
仮想ディスク VHDまたはVHDX
2TB
VHD
64TB
VHDX
32
10
 仮想マシンの CPU ・メモリの比較
( Windows Server 2008 R2 との比較)

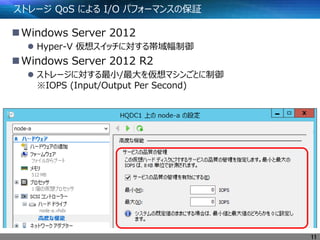

11. ストレージ QoS による I/O パフォーマンスの保証
Windows Server 2012
 Hyper-V 仮想スイッチに対する帯域幅制御
Windows Server 2012 R2
 ストレージに対する最小/最大を仮想マシンごとに制御
※IOPS (Input/Output Per Second)
11

12. 仮想マシンの SLA のさらなる向上
仮想マシン停止時間の短縮
Hyper-V ホスト クラスター
 仮想マシンのサービス監視
 仮想マシン計画停止時の自動ライブ マイグレーション
クラスター対応更新
 クラスター メンバーを順に更新
仮想マシンの仮想ハードディスク (VHDX)
 オンライン リサイズ (拡大または縮小)
 オンライン エクスポート
Hyper-V ゲスト クラスター
 シェアード VHDX (スケールアウト ファイル サーバー利用)
12
Windows Server 2012
Windows Server 2012 R2

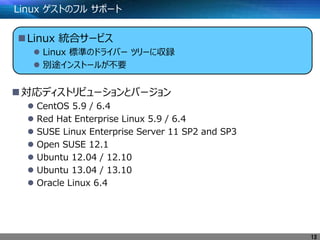

13. Linux ゲストのフル サポート
対応ディストリビューションとバージョン
 CentOS 5.9 / 6.4
 Red Hat Enterprise Linux 5.9 / 6.4
 SUSE Linux Enterprise Server 11 SP2 and SP3
 Open SUSE 12.1
 Ubuntu 12.04 / 12.10
 Ubuntu 13.04 / 13.10
 Oracle Linux 6.4
13
Linux 統合サービス
 Linux 標準のドライバー ツリーに収録
 別途インストールが不要

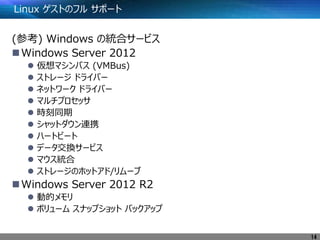

14. Linux ゲストのフル サポート
(参考) Windows の統合サービス
Windows Server 2012
 仮想マシンバス (VMBus)
 ストレージ ドライバー
 ネットワーク ドライバー
 マルチプロセッサ
 時刻同期
 シャットダウン連携
 ハートビート
 データ交換サービス
 マウス統合
 ストレージのホットアド/リムーブ
Windows Server 2012 R2
 動的メモリ
 ボリューム スナップショット バックアップ
14

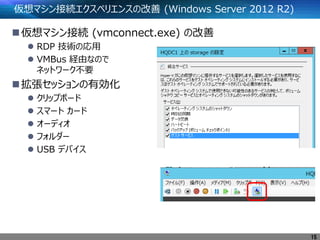

15. 仮想マシン接続エクスペリエンスの改善 (Windows Server 2012 R2)
仮想マシン接続 (vmconnect.exe) の改善
 RDP 技術の応用
 VMBus 経由なので
ネットワーク不要
拡張セッションの有効化
 クリップボード
 スマート カード
 オーディオ
 フォルダー
 USB デバイス
15

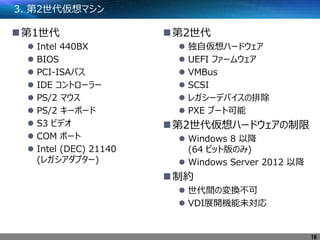

16. 3. 第2世代仮想マシン
第1世代
 Intel 440BX
 BIOS
 PCI-ISAバス
 IDE コントローラー
 PS/2 マウス
 PS/2 キーボード
 S3 ビデオ
 COM ポート
 Intel (DEC) 21140
(レガシアダプター)
16
第2世代
 独自仮想ハードウェア
 UEFI ファームウェア
 VMBus
 SCSI
 レガシーデバイスの排除
 PXE ブート可能
第2世代仮想ハードウェアの制限
 Windows 8 以降
(64 ビット版のみ)
 Windows Server 2012 以降
制約
 世代間の変換不可
 VDI展開機能未対応

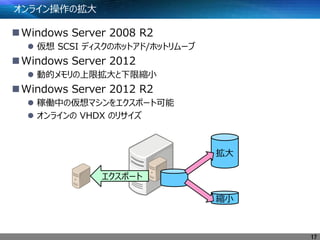

17. オンライン操作の拡大
Windows Server 2008 R2
 仮想 SCSI ディスクのホットアド/ホットリムーブ
Windows Server 2012
 動的メモリの上限拡大と下限縮小
Windows Server 2012 R2
 稼働中の仮想マシンをエクスポート可能
 オンラインの VHDX のリサイズ
17
拡大
縮小
エクスポート

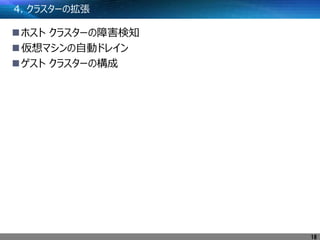

18. 4. クラスターの拡張
ホスト クラスターの障害検知
仮想マシンの自動ドレイン
ゲスト クラスターの構成
18

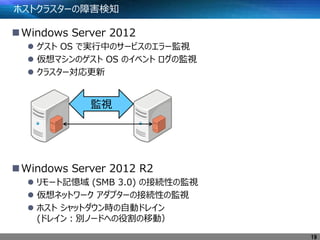

19. ホストクラスターの障害検知
Windows Server 2012
 ゲスト OS で実行中のサービスのエラー監視
 仮想マシンのゲスト OS のイベント ログの監視
 クラスター対応更新
Windows Server 2012 R2
 リモート記憶域 (SMB 3.0) の接続性の監視
 仮想ネットワーク アダプターの接続性の監視
 ホスト シャットダウン時の自動ドレイン
(ドレイン：別ノードへの役割の移動）
19
監視

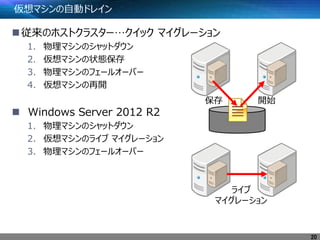

20. 仮想マシンの自動ドレイン
従来のホストクラスター…クイック マイグレーション
1. 物理マシンのシャットダウン
2. 仮想マシンの状態保存
3. 物理マシンのフェールオーバー
4. 仮想マシンの再開
 Windows Server 2012 R2
1. 物理マシンのシャットダウン
2. 仮想マシンのライブ マイグレーション
3. 物理マシンのフェールオーバー
20
保存 開始
ライブ
マイグレーション

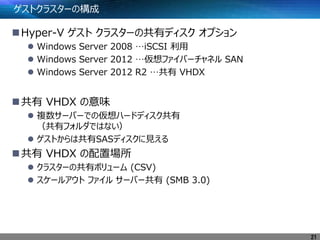

21. ゲストクラスターの構成
Hyper-V ゲスト クラスターの共有ディスク オプション
 Windows Server 2008 …iSCSI 利用
 Windows Server 2012 …仮想ファイバーチャネル SAN
 Windows Server 2012 R2 …共有 VHDX
共有 VHDX の意味
 複数サーバーでの仮想ハードディスク共有
（共有フォルダではない）
 ゲストからは共有SASディスクに見える
共有 VHDX の配置場所
 クラスターの共有ボリューム (CSV)
 スケールアウト ファイル サーバー共有 (SMB 3.0)
21

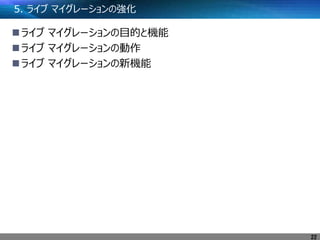

22. 5. ライブ マイグレーションの強化
ライブ マイグレーションの目的と機能
ライブ マイグレーションの動作
ライブ マイグレーションの新機能
22

23. ライブ マイグレーションの目的と機能
 仮想マシンを停止せずに物理マシンを移行
Windows Server 2008 R2
 クラスタ必須
 監視機能は不十分
Windows Server 2012 with クラスタ
 計画マイグレーションと非計画停止
 仮想マシンのサービス監視
 高速なマイグレーション
Windows Server 2012 without クラスタ
 計画マイグレーションのみ
 管理者が監視
 手軽なマイグレーション
23

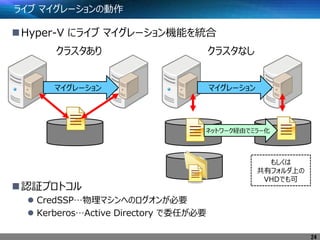

24. ライブ マイグレーションの動作
Hyper-V にライブ マイグレーション機能を統合
認証プロトコル
 CredSSP…物理マシンへのログオンが必要
 Kerberos…Active Directory で委任が必要
24
マイグレーション マイグレーション
クラスタあり クラスタなし
ネットワーク経由でミラー化
もしくは
共有フォルダ上の
VHDでも可

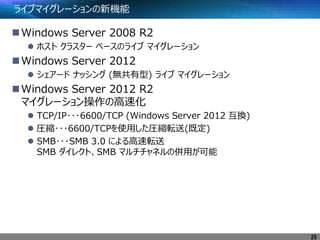

25. ライブマイグレーションの新機能
Windows Server 2008 R2
 ホスト クラスター ベースのライブ マイグレーション
Windows Server 2012
 シェアード ナッシング (無共有型) ライブ マイグレーション
Windows Server 2012 R2
マイグレーション操作の高速化
 TCP/IP･･･6600/TCP (Windows Server 2012 互換)
 圧縮･･･6600/TCPを使用した圧縮転送(既定)
 SMB･･･SMB 3.0 による高速転送
SMB ダイレクト、SMB マルチチャネルの併用が可能
25

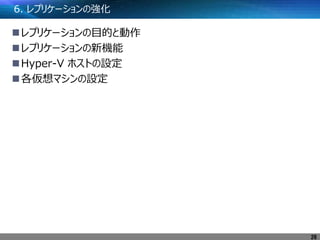

26. 6. レプリケーションの強化
レプリケーションの目的と動作
レプリケーションの新機能
Hyper-V ホストの設定
各仮想マシンの設定
26

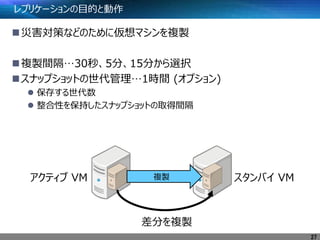

27. レプリケーションの目的と動作
災害対策などのために仮想マシンを複製
複製間隔…30秒、5分、15分から選択
スナップショットの世代管理…1時間 (オプション)
 保存する世代数
 整合性を保持したスナップショットの取得間隔
複製アクティブ VM スタンバイ VM
差分を複製
27

28. レプリケーションの新機能
Hyper-V レプリカ
 仮想マシンの複製
 マスターとレプリカを手動切替
 1時間おきのスナップショット可
Windows Server 2012
 5分間隔の複製
 複製は1箇所
Windows Server 2012 R2
 30秒、5分、15分から選択
 拡張レプリケーション可能
28
5分毎
マスター
(稼働中)
レプリカ
(停止)
5分毎
マスター
(稼働中)
レプリカ
(停止)
5分毎
拡張レプリカ
(停止)

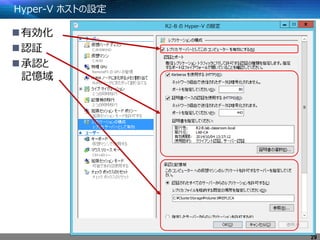

29. Hyper-V ホストの設定
有効化
認証
承認と
記憶域
29

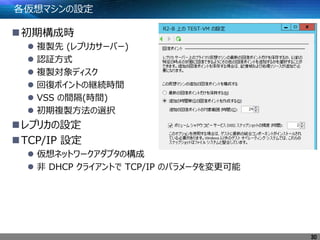

30. 各仮想マシンの設定
初期構成時
 複製先 (レプリカサーバー)
 認証方式
 複製対象ディスク
 回復ポイントの継続時間
 VSS の間隔(時間)
 初期複製方法の選択
レプリカの設定
TCP/IP 設定
 仮想ネットワークアダプタの構成
 非 DHCP クライアントで TCP/IP のパラメータを変更可能
30

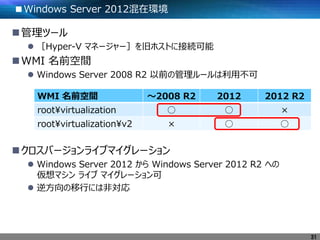

31. ■Windows Server 2012混在環境
管理ツール
 ［Hyper-V マネージャー］を旧ホストに接続可能
WMI 名前空間
 Windows Server 2008 R2 以前の管理ルールは利用不可
クロスバージョンライブマイグレーション
 Windows Server 2012 から Windows Server 2012 R2 への
仮想マシン ライブ マイグレーション可
 逆方向の移行には非対応
31
WMI 名前空間 ～2008 R2 2012 2012 R2
root¥virtualization ○ ○ ×
root¥virtualization¥v2 × ○ ○

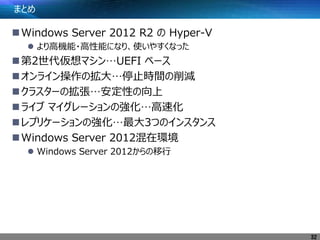

32. まとめ
Windows Server 2012 R2 の Hyper-V
 より高機能・高性能になり、使いやすくなった
第2世代仮想マシン…UEFI ベース
オンライン操作の拡大…停止時間の削減
クラスターの拡張…安定性の向上
ライブ マイグレーションの強化…高速化
レプリケーションの強化…最大3つのインスタンス
Windows Server 2012混在環境
 Windows Server 2012からの移行
32

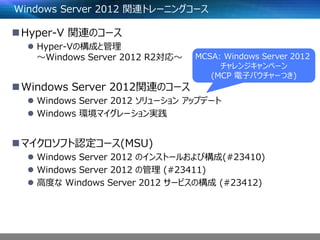

33. Windows Server 2012 関連トレーニングコース
