1. ELEMEN MESIN I
Sambungan Paku Keling
Frederikus Konrad, ST, MT, MM
JURUSAN TEKNIK MESIN,
FTI-UNIVERSITAS GUNADARMA

2. Sambungan paku keling

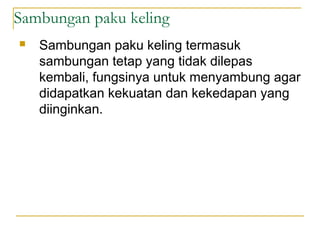

 Sambungan paku keling termasuk
sambungan tetap yang tidak dilepas
kembali, fungsinya untuk menyambung agar
didapatkan kekuatan dan kekedapan yang
diinginkan.

3. Sambungan paku keling
 Metode pengelingan
 Pengelingan ringan : P dengan tangan
 Pengelingan berat : P dengan mesin
(hidrolik/pneumatik/elektrik,
P = 6 s/d 8 ton/cm2)

4. Sambungan paku keling

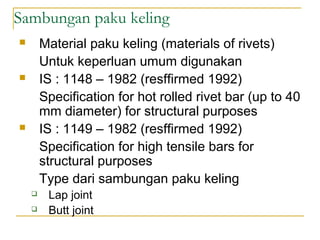

 Material paku keling (materials of rivets)
Untuk keperluan umum digunakan
 IS : 1148 – 1982 (resffirmed 1992)
Specification for hot rolled rivet bar (up to 40
mm diameter) for structural purposes
 IS : 1149 – 1982 (resffirmed 1992)
Specification for high tensile bars for
structural purposes
Type dari sambungan paku keling
 Lap joint
 Butt joint

5. Sambungan paku keling
 Sambungan paku keling termasuk
sambungan tetap yang tidak dilepas
kembali, fungsinya untuk menyambung agar
didapatkan kekuatan dan kekedapan yang
diinginkan.

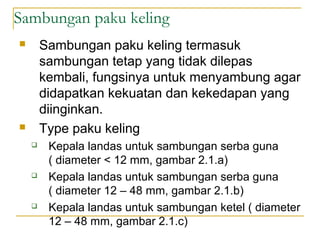

 Type paku keling
 Kepala landas untuk sambungan serba guna
( diameter < 12 mm, gambar 2.1.a)
 Kepala landas untuk sambungan serba guna
( diameter 12 – 48 mm, gambar 2.1.b)
 Kepala landas untuk sambungan ketel ( diameter
12 – 48 mm, gambar 2.1.c)

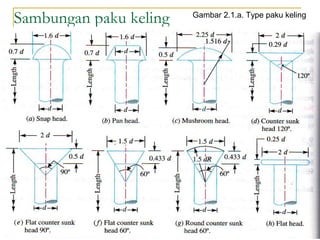

6. Sambungan paku keling Gambar 2.1.a. Type paku keling

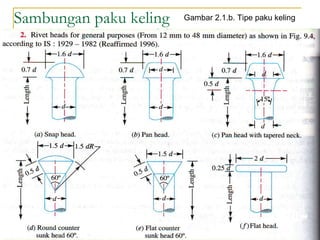

7. Sambungan paku keling Gambar 2.1.b. Tipe paku keling

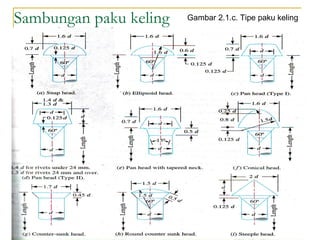

8. Sambungan paku keling Gambar 2.1.c. Tipe paku keling

9. Sambungan paku keling
 Tipe sambungan paku keling

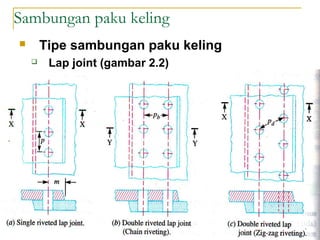

 Lap joint (gambar 2.2)

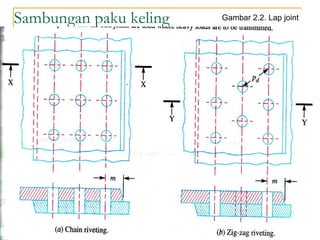

10. Sambungan paku keling Gambar 2.2. Lap joint

11. Sambungan paku keling

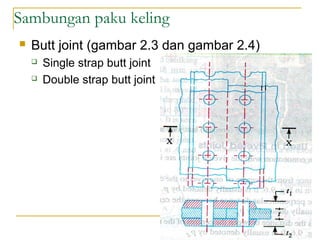

 Butt joint (gambar 2.3 dan gambar 2.4)
 Single strap butt joint
 Double strap butt joint

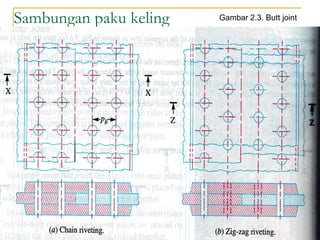

12. Sambungan paku keling Gambar 2.3. Butt joint

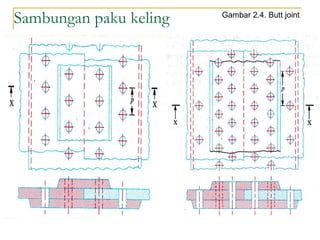

13. Sambungan paku keling Gambar 2.4. Butt joint

14. Sambungan paku keling
 Terminologi teknik
 Pitch : jarak antara pusat paku keling satu
terhdap paku keling yang lain dengan notasi
p.
 Diagonal pitch : jarak antara pusat paku
keling satu terhadap paku keling yang lain
pada sambungan zig-zag, dengan notasi pd.
 Back pitch : Jarak tegak lurus antara pusat
paku keling dari baris paku keling yang
sejajar, dengan notasi pb.
 Margin : jarak antara pusat lubang paku
keling terhadap sudut/ujung pelat terdekat
dengan notasi m.

15. Sambungan paku keling
 Caulking and fullering
agar hasil sambungan keling tidak bocor
atau fluid tight khususnya pada bejana
tekan (pressure Vessel) seperti halnya
steam boilers, resevoir udara dan tangki,
proses tersebut dikenal sebagai caulking

16. Sambungan paku keling
 Kerusakan/kegagalan sambungan paku
keling
 Robek pada tepi pelat (tearing of the plate at
an edge)
Gambar 2.5. Robek pada tepi pelat

17. Sambungan paku keling
 Robek pada penampang melintang pelat (tearing
of the plate a cross arrow of rivets)

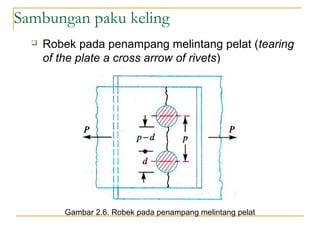

Gambar 2.6. Robek pada penampang melintang pelat

18. Sambungan paku keling

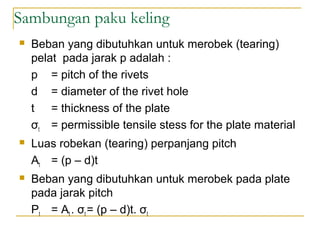

 Beban yang dibutuhkan untuk merobek (tearing)
pelat pada jarak p adalah :
p = pitch of the rivets
d = diameter of the rivet hole
t = thickness of the plate
σt = permissible tensile stess for the plate material
 Luas robekan (tearing) perpanjang pitch
At = (p – d)t
 Beban yang dibutuhkan untuk merobek pada plate
pada jarak pitch
Pt = At . σt = (p – d)t. σt

19. Sambungan paku keling
 Paku keling tergunting karena gaya geser
(shearing of the rivets)

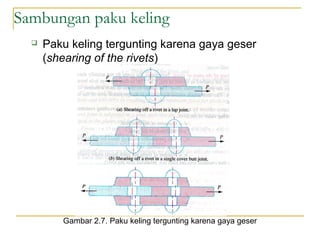

Gambar 2.7. Paku keling tergunting karena gaya geser

20. Sambungan paku keling

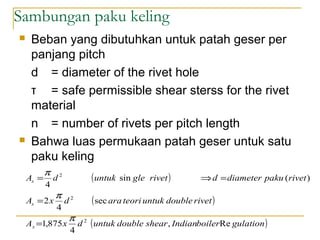

 Beban yang dibutuhkan untuk patah geser per
panjang pitch
d = diameter of the rivet hole
τ = safe permissible shear sterss for the rivet
material
n = number of rivets per pitch length
 Bahwa luas permukaan patah geser untuk satu
paku keling
( )
( )
( )gulationboilerIndiansheardoubleuntukdxA
rivetdoubleuntukteoriaradxA
rivetpakudiameterdrivetgleuntukdA
s
s
s
Re,
4
875,1
sec
4
2
)(sin
4
2
2
2
π
π
π
=
=
=⇒=

21. Sambungan paku keling

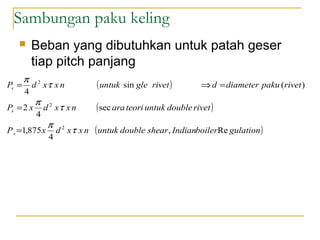

 Beban yang dibutuhkan untuk patah geser
tiap pitch panjang
( )
( )
( )gulationboilerIndiansheardoubleuntuknxxdxP
rivetdoubleuntukteoriaranxxdxP
rivetpakudiameterdrivetgleuntuknxxdP
s
s
s
Re,
4
875,1
sec
4
2
)(sin
4
2
2
2
τ
π
τ
π
τ
π
=
=
=⇒=

22. Sambungan paku keling

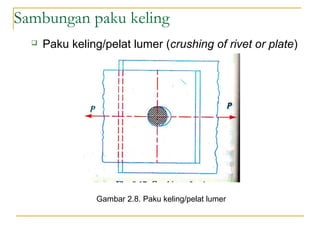

 Paku keling/pelat lumer (crushing of rivet or plate)
Gambar 2.8. Paku keling/pelat lumer

23. Sambungan paku keling

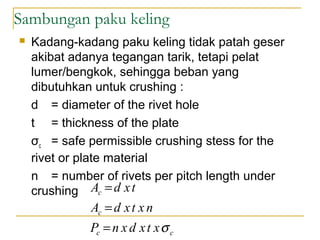

 Kadang-kadang paku keling tidak patah geser
akibat adanya tegangan tarik, tetapi pelat
lumer/bengkok, sehingga beban yang
dibutuhkan untuk crushing :
d = diameter of the rivet hole
t = thickness of the plate
σc = safe permissible crushing stess for the
rivet or plate material
n = number of rivets per pitch length under
crushing
cc
c
c
xtxdxnP
nxtxdA
txdA
σ=
=
=

24. Sambungan paku keling

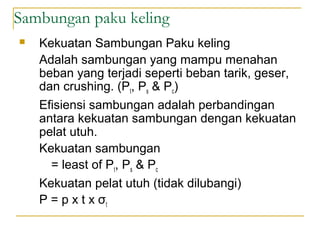

 Kekuatan Sambungan Paku keling
Adalah sambungan yang mampu menahan
beban yang terjadi seperti beban tarik, geser,
dan crushing. (Pt, Ps & Pc)
Efisiensi sambungan adalah perbandingan
antara kekuatan sambungan dengan kekuatan
pelat utuh.
Kekuatan sambungan
= least of Pt, Ps & Pc
Kekuatan pelat utuh (tidak dilubangi)
P = p x t x σt

25. Sambungan paku keling

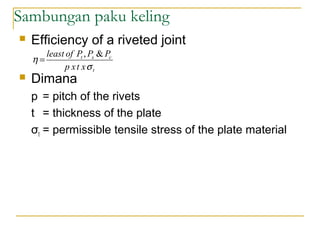

 Efficiency of a riveted joint
 Dimana
p = pitch of the rivets
t = thickness of the plate
σt = permissible tensile stress of the plate material
t
cst
xtxp
PPPofleast
σ
η
&,
=
