1. ELEMEN MESIN I
PENDAHULUAN
Frederikus Konrad, ST, MT, MM
JURUSAN TEKNIK MESIN,
FTI-UNIVERSITAS GUNADARMA

2. Elemen Mesin yang Kita Pelajari

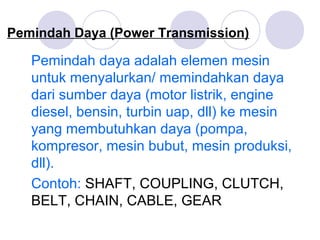

3. Pemindah Daya (Power Transmission)
Pemindah daya adalah elemen mesin
untuk menyalurkan/ memindahkan daya
dari sumber daya (motor listrik, engine
diesel, bensin, turbin uap, dll) ke mesin
yang membutuhkan daya (pompa,
kompresor, mesin bubut, mesin produksi,
dll).
Contoh: SHAFT, COUPLING, CLUTCH,
BELT, CHAIN, CABLE, GEAR

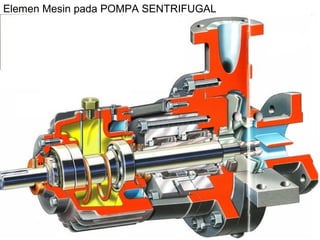

4. Elemen Mesin pada POMPA SENTRIFUGAL

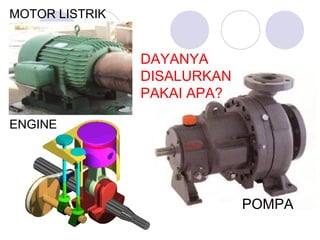

5. MOTOR LISTRIK
ENGINE
POMPA
DAYANYA
DISALURKAN
PAKAI APA?

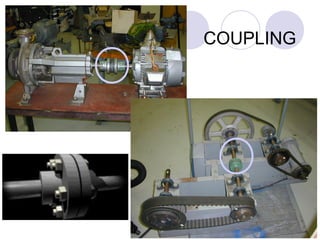

6. COUPLING

7. Pompa Sentrifugal dicoupling dengan
Motor Listrik

8. CLUTCH pada Mobil

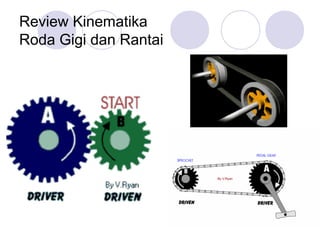

9. Review Kinematika
Roda Gigi dan Rantai

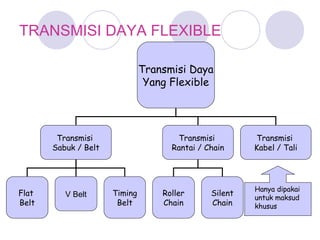

11. TRANSMISI DAYA FLEXIBLE
Transmisi Daya
Yang Flexible
Transmisi
Sabuk / Belt
Transmisi
Rantai / Chain
Transmisi
Kabel / Tali
Flat
Belt
Timing
Belt
Roller
Chain
Silent
Chain
Hanya dipakai
untuk maksud
khusus
V Belt

12. Flat Belt

13. V belt

14. Timing Belt

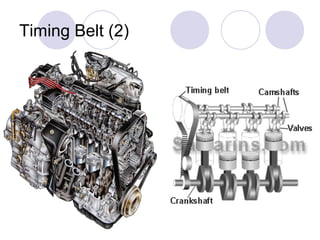

15. Timing Belt (2)

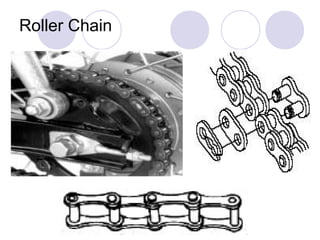

16. Roller Chain

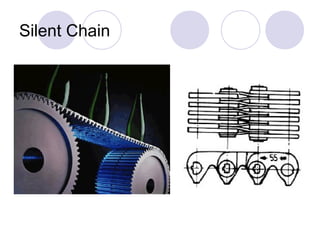

17. Silent Chain

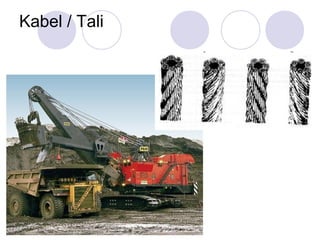

18. Kabel / Tali
