2019年9月24日〜27日開催奈良文化財研究所主催文化財担当者研修「遺跡GIS課程」の資料です。 QGISの「レイアウト」機能を利用した図版作成手法について解説しています。図の配置やテキスト、凡例、スケールの付与など基本的な手法を解説しています。

1. QGISで地図印刷QGISで地図印刷
2019文化財担当者研修
遺跡GIS課程
CREATED BY ISHII JUNPEI (CREATED BY ISHII JUNPEI ( ))@ISHIIJUNPEI@ISHIIJUNPEI

2. この時間に覚えることこの時間に覚えること
「レイアウト」機能を使った版組

3. 準備準備
ベクタとラスタが混在する地図の作成

4. 「地図テーマ」の設定「地図テーマ」の設定
地図テーマとは
表示するレイヤの組み合わせを記憶させる機能
一枚の印刷原稿の中に「白地図」、「標高図」、
「遺跡分布図」異なる主題図を混在させることがで
きる

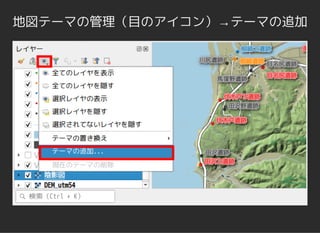

5. 地図テーマの管理（目のアイコン）→テーマの追加

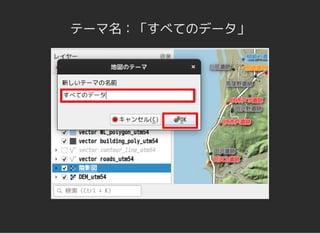

6. テーマ名：「すべてのデータ」

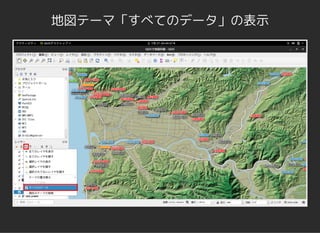

7. 地図テーマ「すべてのデータ」の表示

8. 「早期」以外のチェックを外す

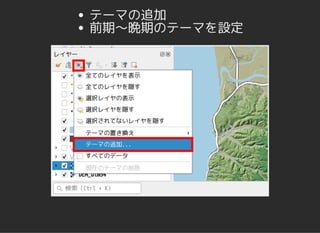

9. テーマの追加
前期〜晩期のテーマを設定

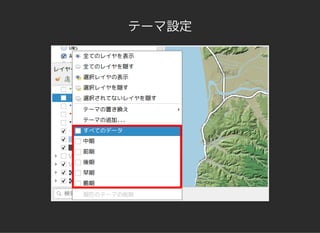

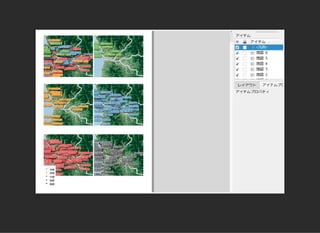

10. テーマ設定

11. 「レイアウト」機能「レイアウト」機能
印刷原稿作成に特化したブラウザ
複数の地図やスケール、方位記号、テキスト、凡例

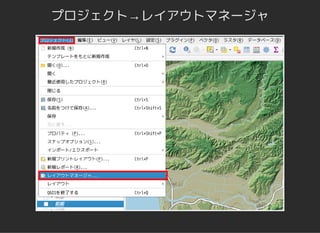

12. プロジェクト→レイアウトマネージャ

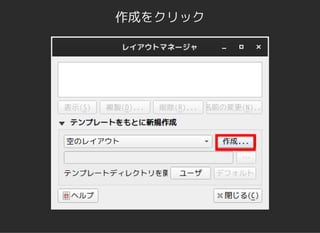

13. 作成をクリック

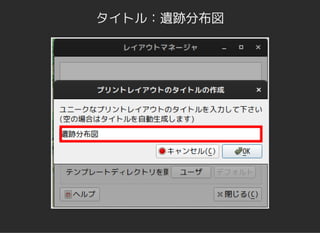

14. タイトル：遺跡分布図

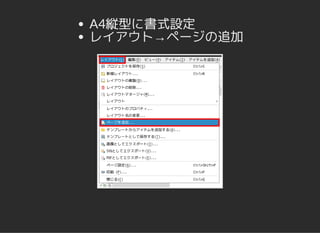

15. A4縦型に書式設定
レイアウト→ページの追加

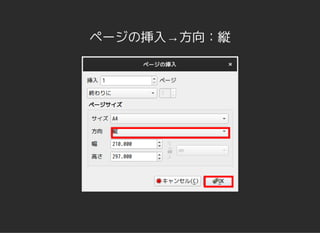

16. ページの挿入→方向：縦

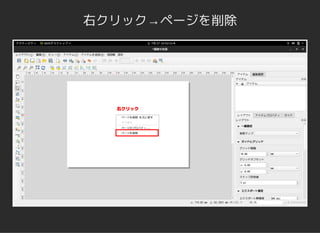

17. 右クリック→ページを削除

18. 地図を追加する地図を追加する
地図をはじめとしたアイテムはドラッグで追加
サイズは後から調整可能
高い作図の自由度

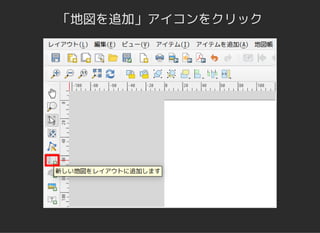

19. 「地図を追加」アイコンをクリック

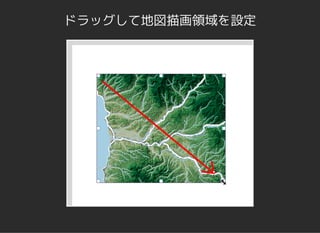

20. ドラッグして地図描画領域を設定

21. 地図の調整地図の調整

22. 地図テーマと縮尺

23. 「アイテム選択/移動ツール」で地図のサイズ変更

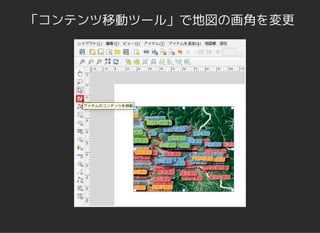

24. 「コンテンツ移動ツール」で地図の画角を変更

25. 地図をコピーペーストする。

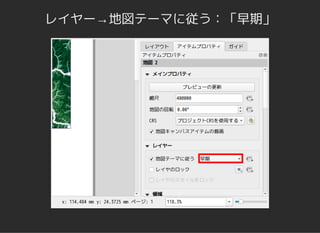

26. レイヤー→地図テーマに従う：「早期」

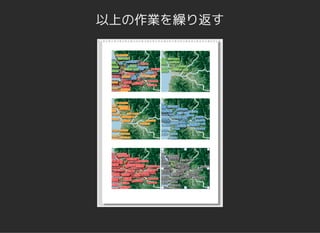

27. 以上の作業を繰り返す

28. 凡例を追加凡例を追加

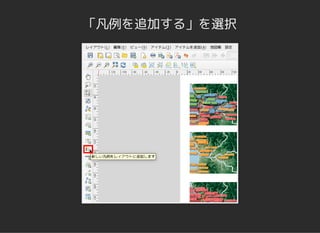

29. 「凡例を追加する」を選択

30. すべての凡例出力

31. 自動更新：チェック外す
不要な凡例アイテム：「-」

33. 列→カウント:3

34. スケールを追加スケールを追加

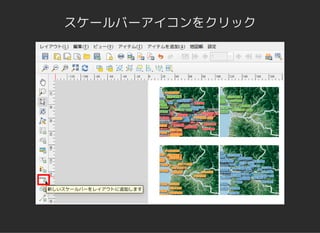

35. スケールバーアイコンをクリック

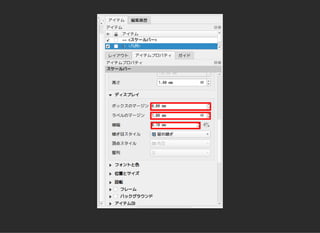

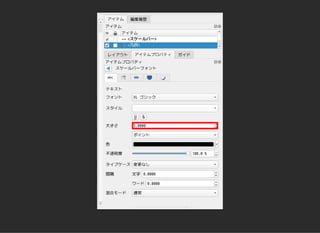

39. テキストを追加するテキストを追加する

40. 「ラベルの追加」アイコンを選択

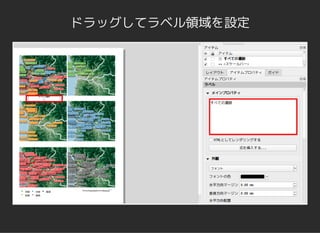

41. ドラッグしてラベル領域を設定

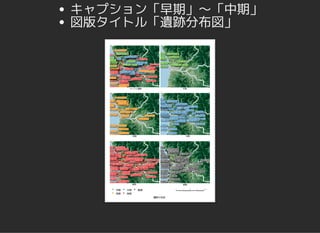

42. キャプション「早期」〜「中期」
図版タイトル「遺跡分布図」

43. PDFに出力するPDFに出力する

44. 「PDF出力」アイコンをクリック

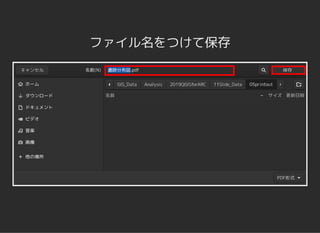

45. ファイル名をつけて保存

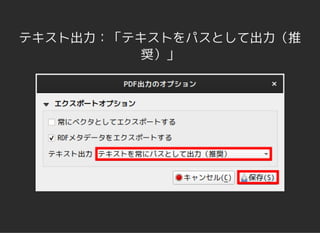

46. テキスト出力：「テキストをパスとして出力（推
奨）」

47. PDF出力

48. 高度な機能高度な機能
「レイアウト」が提供するさまざまな機能

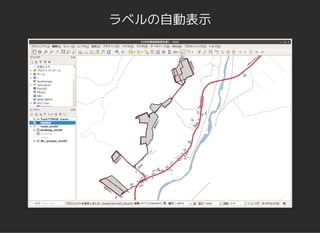

49. ラベルの自動表示

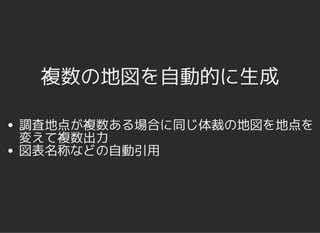

50. 複数の地図を自動的に生成複数の地図を自動的に生成
調査地点が複数ある場合に同じ体裁の地図を地点を
変えて複数出力
図表名称などの自動引用

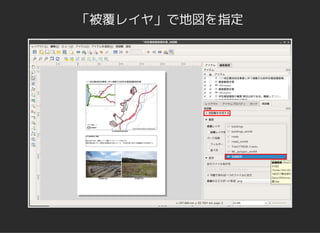

51. 「被覆レイヤ」で地図を指定

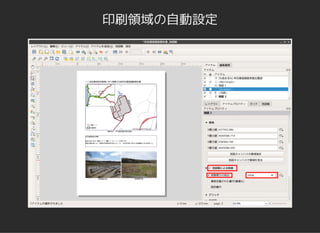

52. 印刷領域の自動設定

53. テキストの自動引用テキストの自動引用

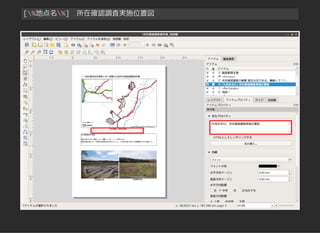

54. [%地点名%] 所在確認調査実施位置図

55. 複数の地図をまとめてPDF出力複数の地図をまとめてPDF出力
「地図帳」→「地図帳のプレビュー」
「地図帳のエクスポート」→「PDFとしてエクス
ポート」

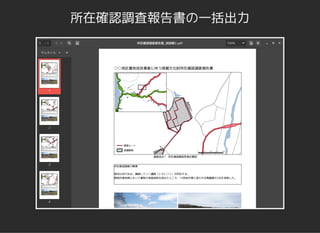

56. 所在確認調査報告書の一括出力
