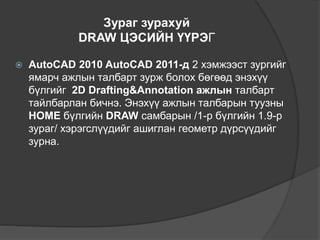

- 2. Зураг зурахуй
DRAW ЦЭСИЙН ҮҮРЭГ
AutoCAD 2010 AutoCAD 2011-д 2 хэмжээст зургийг
ямарч ажлын талбарт зурж болох бөгөөд энэхүү
бүлгийг 2D Drafting&Annotation ажлын талбарт
тайлбарлан бичнэ. Энэхүү ажлын талбарын туузны
HOME бүлгийн DRAW самбарын /1-р бүлгийн 1.9-р
зураг/ хэрэгслүүдийг ашиглан геометр дүрсүүдийг
зурна.

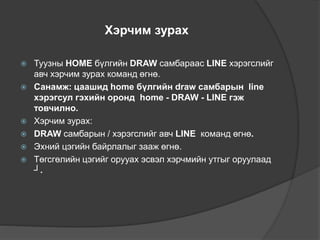

- 3. Хэрчим зурах
Туузны HOME бүлгийн DRAW самбараас LINE хэрэгслийг
авч хэрчим зурах команд өгнө.
Санамж: цаашид home бүлгийн draw самбарын line
хэрэгсул гэхийн оронд home - DRAW - LINE гэж
товчилно.
Хэрчим зурах:
DRAW самбарын / хэрэгслийг авч LINE команд өгнө.
Эхний цэгийн байрлалыг зааж өгнө.
Төгсгөлийн цэгийг орууах эсвэл хэрчмийн утгыг оруулаад
┘.

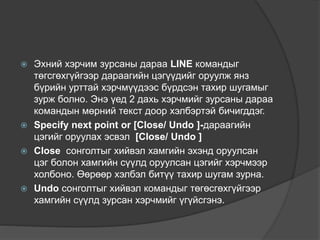

- 4. Эхний хэрчим зурсаны дараа LINE командыг
төгсгөхгүйгээр дараагийн цэгүүдийг оруулж янз
бүрийн урттай хэрчмүүдээс бүрдсэн тахир шугамыг
зурж болно. Энэ үед 2 дахь хэрчмийг зурсаны дараа
командын мөрний текст доор хэлбэртэй бичигддэг.
Specify next point or [Close/ Undo ]-дараагийн
цэгийг оруулах эсвэл [Close/ Undo ]
Close сонголтыг хийвэл хамгийн эхэнд оруулсан
цэг болон хамгийн сүүлд оруулсан цэгийг хэрчмээр
холбоно. Өөрөөр хэлбэл битүү тахир шугам зурна.
Undo сонголтыг хийвэл командыг төгөсгөхгүйгээр
хамгийн сүүлд зурсан хэрчмийг үгүйсгэнэ.

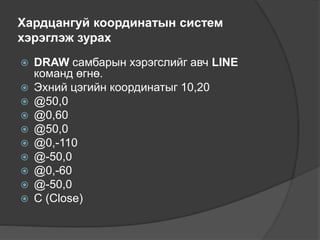

- 5. Хардцангуй координатын систем
хэрэглэж зурах
DRAW самбарын хэрэгслийг авч LINE
команд өгнө.
Эхний цэгийн координатыг 10,20
@50,0
@0,60
@50,0
@0,-110
@-50,0
@0,-60
@-50,0
С (Close)

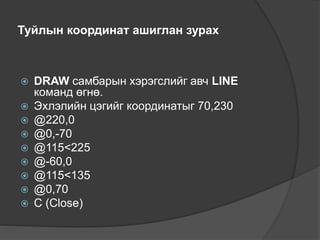

- 6. Туйлын координат ашиглан зурах
DRAW самбарын хэрэгслийг авч LINE
команд өгнө.
Эхлэлийн цэгийг координатыг 70,230
@220,0
@0,-70
@115˂225
@-60,0
@115˂135
@0,70
С (Close)

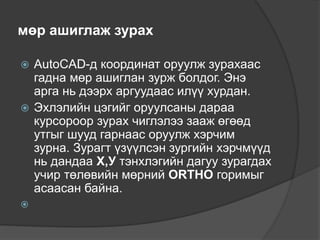

- 7. мөр ашиглаж зурах
AutoCAD-д координат оруулж зурахаас
гадна мөр ашиглан зурж болдог. Энэ
арга нь дээрх аргуудаас илүү хурдан.
Эхлэлийн цэгийг оруулсаны дараа
курсороор зурах чиглэлээ зааж өгөөд
утгыг шууд гарнаас оруулж хэрчим
зурна. Зурагт үзүүлсэн зургийн хэрчмүүд
нь дандаа Х,У тэнхлэгийн дагуу зурагдах
учир төлөвийн мөрний ORTHO горимыг
асаасан байна.

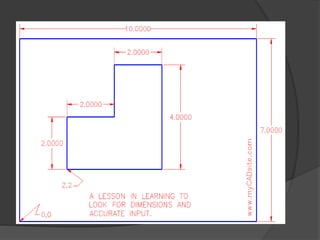

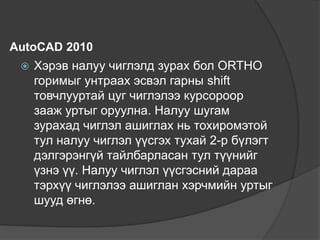

- 9. AutoCAD 2010
Хэрэв налуу чиглэлд зурах бол ORTHO
горимыг унтраах эсвэл гарны shift
товчлууртай цуг чиглэлээ курсороор
зааж уртыг оруулна. Налуу шугам
зурахад чиглэл ашиглах нь тохиромэтой
тул налуу чиглэл үүсгэх тухай 2-р бүлэгт
дэлгэрэнгүй тайлбарласан тул түүнийг
үзнэ үү. Налуу чиглэл үүсгэсний дараа
тэрхүү чиглэлээ ашиглан хэрчмийн уртыг
шууд өгнө.

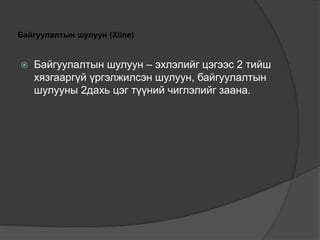

- 10. Байгуулалтын шулуун (Xline)
Байгуулалтын шулуун – эхлэлийг цэгээс 2 тийш
хязгааргүй үргэлжилсэн шулуун, байгуулалтын
шулууны 2дахь цэг түүний чиглэлийг заана.

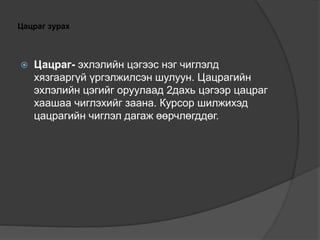

- 11. Цацраг зурах
Цацраг- эхлэлийн цэгээс нэг чиглэлд
хязгааргүй үргэлжилсэн шулуун. Цацрагийн
эхлэлийн цэгийг оруулаад 2дахь цэгээр цацраг
хаашаа чиглэхийг заана. Курсор шилжихэд
цацрагийн чиглэл дагаж өөрчлөгддөг.
