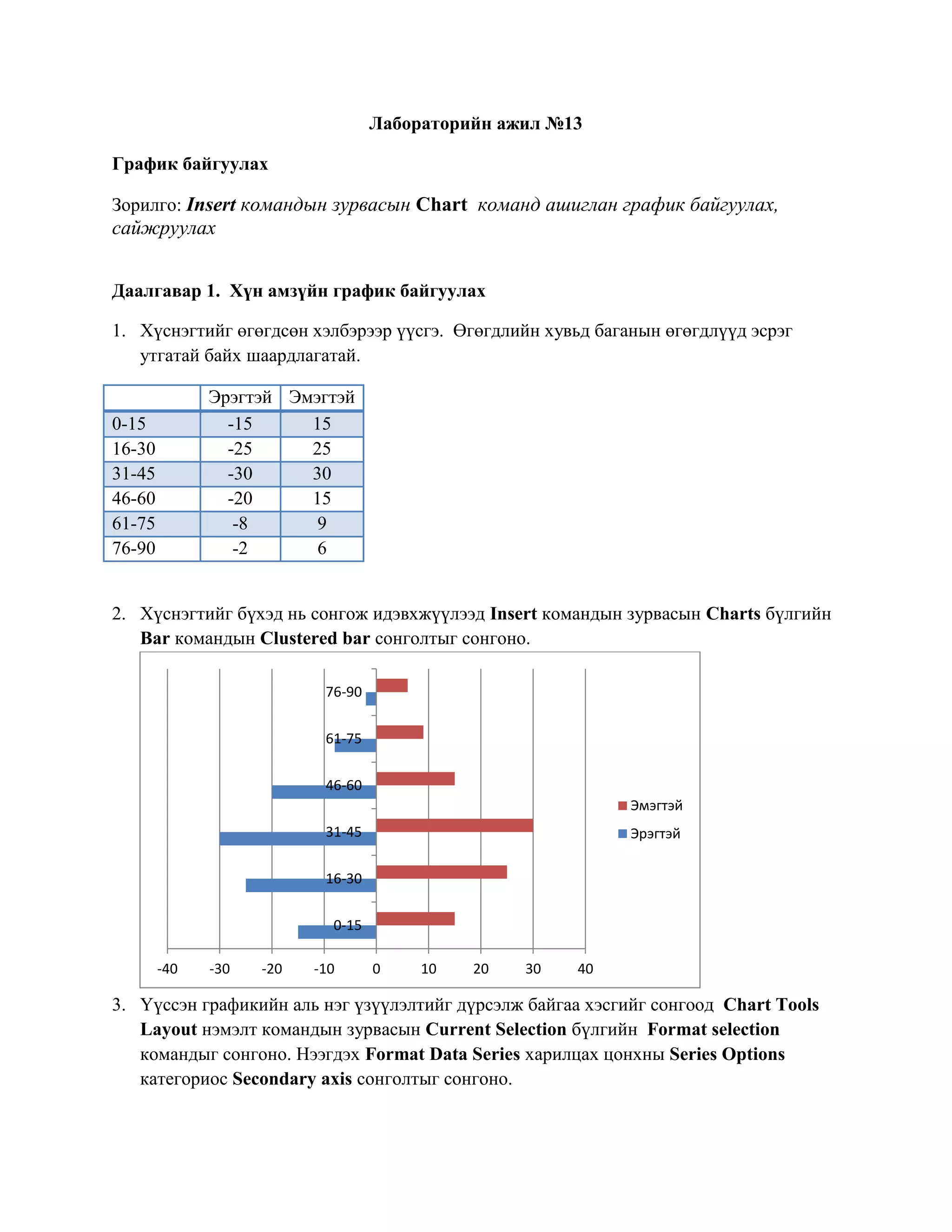

1. Лабораторийн ажил №13
График байгуулах
Зорилго: Insert командын зурвасын Chart команд ашиглан график байгуулах, сайжруулах
Даалгавар 1. Хүн амзүйн график байгуулах
1. Хүснэгтийг өгөгдсөн хэлбэрээр үүсгэ. Өгөгдлийн хувьд баганын өгөгдлүүд эсрэг утгатай байх шаардлагатай.
Эрэгтэй
Эмэгтэй 0-15 -15 15
16-30
-25
25 31-45 -30 30
46-60
-20
15 61-75 -8 9
76-90
-2
6
2. Хүснэгтийг бүхэд нь сонгож идэвхжүүлээд Insert командын зурвасын Charts бүлгийн Bar командын Clustered bar сонголтыг сонгоно.
3. Үүссэн графикийн аль нэг үзүүлэлтийг дүрсэлж байгаа хэсгийг сонгоод Chart Tools Layout нэмэлт командын зурвасын Current Selection бүлгийн Format selection командыг сонгоно. Нээгдэх Format Data Series харилцах цонхны Series Options категориос Secondary axis сонголтыг сонгоно.
-40
-30
-20
-10
0
10
20
30
40
0-15
16-30
31-45
46-60
61-75
76-90
Эмэгтэй
Эрэгтэй

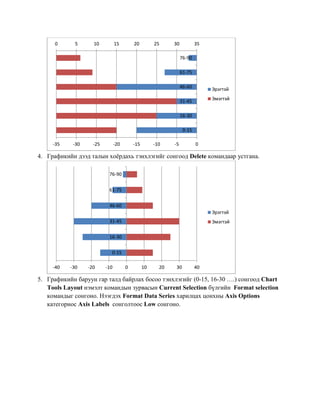

2. 4. Графикийн дээд талын хоёрдахь тэнхлэгийг сонгоод Delete командаар устгана.
5. Графикийн баруун гар талд байрлах босоо тэнхлэгийг (0-15, 16-30 ….) сонгоод Chart Tools Layout нэмэлт командын зурвасын Current Selection бүлгийн Format selection командыг сонгоно. Нээгдэх Format Data Series харилцах цонхны Axis Options категориос Axis Labels сонголтоос Low сонгоно.
0
5
10
15
20
25
30
35
-35
-30
-25
-20
-15
-10
-5
0
0-15
16-30
31-45
46-60
61-75
76-90
Эрэгтэй
Эмэгтэй
-40
-30
-20
-10
0
10
20
30
40
0-15
16-30
31-45
46-60
61-75
76-90
Эрэгтэй
Эмэгтэй

3. 6. Үүссэн графикийн аль нэг үзүүлэлтийг дүрсэлж байгаа хэсгийг сонгоод Chart Tools Layout нэмэлт командын зурвасын Current Selection бүлгийн Format selection командыг сонгоно. Нээгдэх Format Data Series харилцах цонхны Series Options категорийн Gap Width-ийн утгыг 0% болгоно. Энэ үйдлийг бүх үзүүлэлтэд давтана.
-40
-20
0
20
40
0-15
16-30
31-45
46-60
61-75
76-90
Эрэгтэй
Эмэгтэй
-40
-20
0
20
40
0-15
16-30
31-45
46-60
61-75
76-90
Эрэгтэй
Эмэгтэй

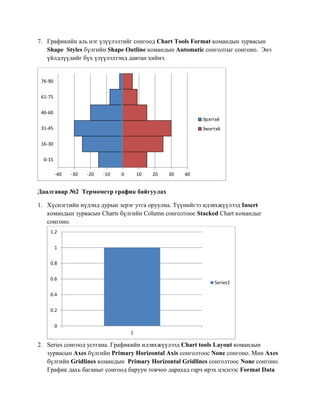

4. 7. Графикийн аль нэг үзүүлэлтийг сонгоод Chart Tools Format командын зурвасын Shape Styles бүлгийн Shape Outline командын Automatic сонголтыг сонгоно. Энэ үйлдлүүдийг бүх үзүүлэлтэнд давтан хийнэ.
Даалгавар №2 Термометр график байгуулах
1. Хүснэгтийн нүдэнд дурын эерэг утга оруулна. Түүнийгээ идэвхжүүлээд Insert командын зурвасын Charts бүлгийн Column сонголтоос Stacked Chart командыг сонгоно.
2. Series сонгоод устгана. Графикийн идэвхжүүлээд Chart tools Layout командын зурвасын Axes бүлгийн Primary Horizontal Axis сонголтоос None сонгоно. Мөн Axes бүлгийн Gridlines командын Primary Horizontal Gridlines сонголтоос None сонгоно. График дахь баганыг сонгоод баруун товчоо дарахад гарч ирэх цэснээс Format Data
-40
-30
-20
-10
0
10
20
30
40
0-15
16-30
31-45
46-60
61-75
76-90
Эрэгтэй
Эмэгтэй
0
0.2
0.4
0.6
0.8
1
1.2
1
Series1

5. 0
100
200
300
400
500
600
700
800
Series командыг сонгоход гарч ирэх харицах цонхны SeriesOptions
сонголтын Gap Width утгыг 0 болгоно. Мөн Fill категориос Gradient Fill
сонголтыг сонгоод Preset colors-ийн Fire-ийг сонгоно. Дараа нь Border
Color сонголтоос Solid Line-ийг сонгоно. Өнгийг улаан хүрэнээр сонгоно.
3. Графикийг сонгон баруун товчоо дарахад гарч ирэх цэснээс Format Chart
Area командыг сонгоход гарч ирэх харилцах цонхны Border color
категориос No Line сонголтыг сонгоно. Дараа нь графикийг нарийхан
болгоно.
4. Босоо тэнхлэгийг сонгоод баруун товчоо дарахад гарч ирэх цэснээс Format
Axis командыг сонгоод гарч ирэх харилцах цонхны Line Color категориос
No Line командыг сонгоно. Дараа нь мөн энэ харилцах цонхны Axis Options
сонголтын Maximum, Major unit гэсэн сонголтуудын Fixed хэсэгт тохирох
утгуудыг өгнө. Maxmum-д 1000 гэсэн утга өгнө. Number категорийн
Custom сонголтыг сонгож Format code хэсэгт 0;0; гэж бичээд add товчийг дарна. Type хэсгээс 0;0;-г сонгож Close товчийг дарна. Ингэснээр график дээрх 0 утга арилна.
5. Графикийг сонгоод chart Tools Layout командын зурвасын Axis командын Primary Horizontal Axis –аас Show Right to Left Axis сонголтыг сонгож тоонуудыг баруун гар талд гаргана.
6. Дараа нь термометрийн доод талд байрдах дугуйг хийнэ.Insert командын зурвасын Illustrations бүлгийн Shapes сонголтын Flowchart хэсгээс дугуй дүрс сонгож графикийн доод хэсэгт байрлуулна. Дүрсийг сонгоод баруун товчийг дарахад гарч ирэх цэснээс Format Shape командыг сонгоно. Гарч ирэх харилцах цонхны Fill категорийн Color болон Line Color сонголтоос графикийн суурьтай ижил өнгийг сонгоно. Мөн Shapes-ээс Rectangle дүрсийг сонгож грацикийн дээд хэсэг байрлуулна. Дүрсний Format Shape командыг сонгож Fill категорийг No Fill болгож, Line color-ийг баганын хүрээний өнгөтэй ижиил өнгөөр солино. Line Style-ийн Width-ийн утгыг 1pt болгоно.
7. Термометрийн хэмжээсийг зураасыг Shapes-ийн Line-аар хийнэ. Өнгө нь цагаан, өргөн нь 0.75pt байна.
8. Термомертийн хүрээг Rounded Rectangle-аар хийнэ. Дүрсийн дүүргэх өнгө нь өнгөгүй, хүрээний өнгийг графикийн өнгөнд зохицуулан сонгоно.
9. Эцэст нь Excel програмын хуудасны торлосон шугамыг харагдахгүй болгоно. View командын зурвасын Show/Hide бүлгийн Gridlines командыг ашиглана.

6. Даалгавар №3 Gantt график байгуулах
Улсын нэр
Эхэлсэн огноо
Дуусгах хугацаа
Зарцуулсан хугацаа Гонконг 1/15/2013 58.33 350
Тайвань
3/1/2013
9.20
92 Япон 4/1/2013 18.30 183
Авсртали /Melbourne/
2/1/2013
36.20
181 Авсртали /Sydney/ 2/15/2013 41.75 167
Сингапур
4/1/2013
12.13
91 Индонез 4/15/2013 36.05 169
Ажил гүйцэтгэх заавар
1. Хүснэгтйг сонгоод Insert командын зурвасын chart бүлгийн stacked Bar командыг сонгоно.
2. Графикийг сонгоод Design зомандын зурвасын Data бүлгийн Select Data-г сонгоод эхлээд Нorizontal(Category) Axis Label –д зөвхөн улсын нэрийг сонгоно. Дараа нь Legend Entries(Series)-ийн Add товчийг дарахад гарч ирэх харилцах цонхны Series name хэсэгт эхэлсэн огноог, Series values-д эхэлсэн огноо баганын утгуудыг сонгоно. Эхэлсэн огноог Legend Entries(Series)-д цэнхэр дээшээ чиглэлтэй сумны тусламжтайгаар хамгийн дээд талд шилжүүлнэ.
3. Хэвтээ тэнхлэгийг сонгоод хулганын баруун товчлуурыг дарахад гарч ирэх цэснээс Format Axis командыг сонгоно. Axis Oplions хэсгийн Minimum= 41289, Maximum=41639, Major Unit=60, Minor Unit=1 гэж өөрчлөнө.
4. График дахь эхэлсэн огноог дүрслэх хэсгийг сонгон хулганын баруун товчийг дарахад гарч ирэх цэснээс Format Data series командыг сонгоно. Fill хэсгээс No Fill, Border color хэсгээс No Line тус тус сонгоно.
5. Босоо тэнхлэгийн шугамыг сонгож устгана.
6. Графикийг сонгоод Design командын зурвасын Chart Layouts бүлгийн Layout 5 сонгоно. Графикйн гарчигийг устгана. Chart Type-аас Stacked Horizontal Cylinder- ийг сонгоно. Баруун товчийг дарж 3-D Rotation-ийг сонгоод Х ба Ү-ийн утгыг 0 болгоно.

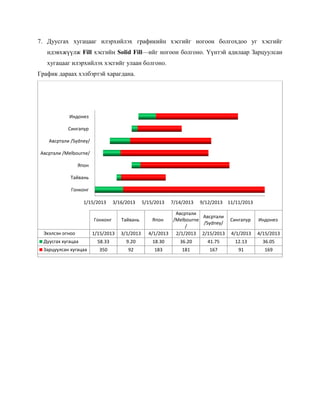

7. 7. Дуусгах хугацааг илэрхийлэх графикийн хэсгийг ногоон болгохдоо уг хэсгийг идэвхжүүлж Fill хэсгийн Solid Fill—ийг ногоон болгоно. Үүнтэй адилаар Зарцуулсан хугацааг илэрхийлэх хэсгийг улаан болгоно.
График дараах хэлбэртэй харагдана.
1/15/2013
3/16/2013
5/15/2013
7/14/2013
9/12/2013
11/11/2013
Гонконг
Тайвань
Япон
Авсртали /Melbourne/
Авсртали /Sydney/
Сингапур
Индонез
Гонконг
Тайвань
Япон
Авсртали /Melbourne/
Авсртали /Sydney/
Сингапур
Индонез
Эхэлсэн огноо
1/15/2013
3/1/2013
4/1/2013
2/1/2013
2/15/2013
4/1/2013
4/15/2013
Дуусгах хугацаа
58.33
9.20
18.30
36.20
41.75
12.13
36.05
Зарцуулсан хугацаа
350
92
183
181
167
91
169

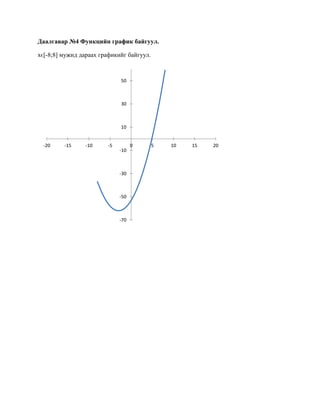

8. Даалгавар №4 Функцийн график байгуул.
