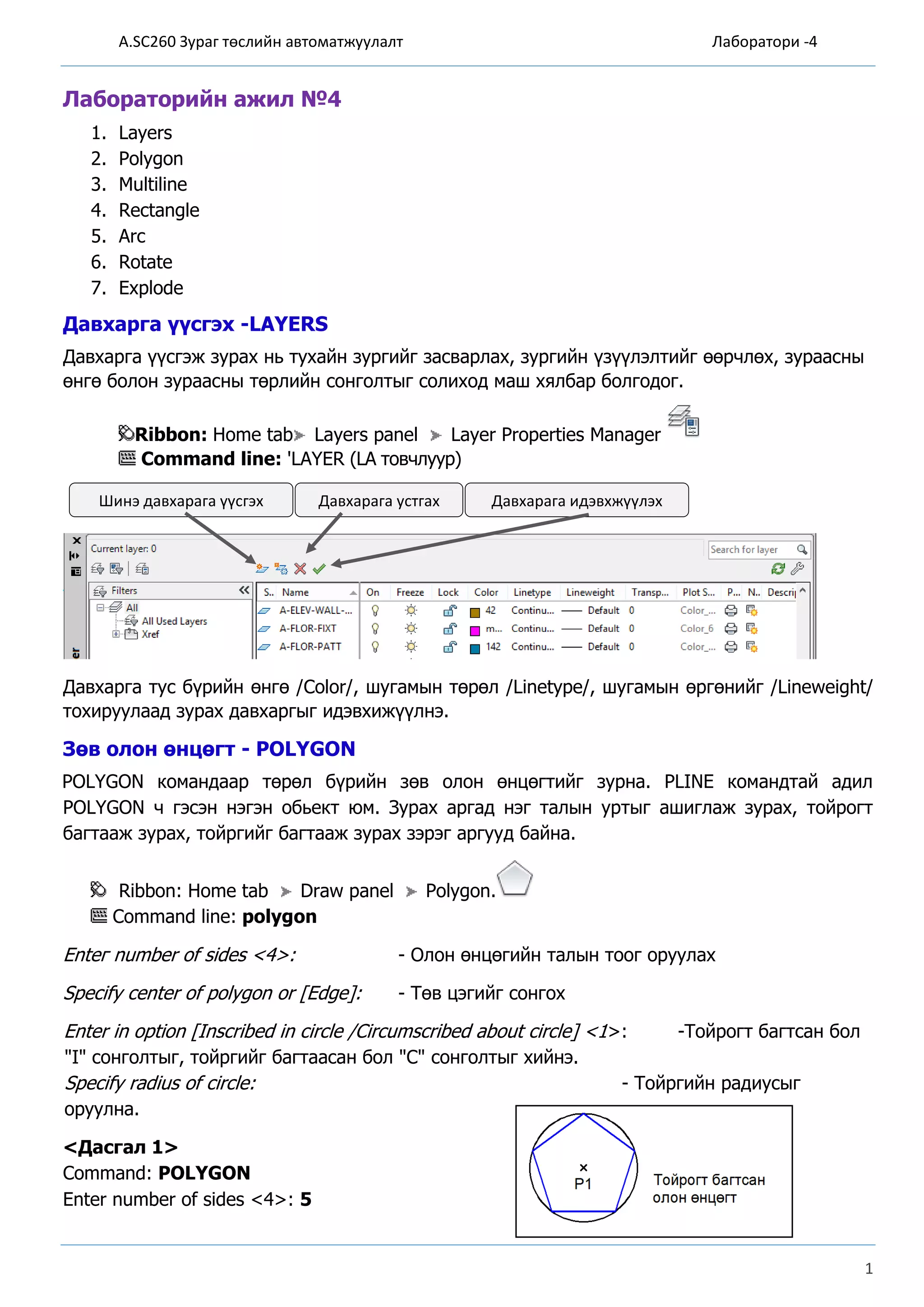

Лабораторын ажил4
- 1. A.SC260 Зураг төслийн автоматжуулалт Лаборатори -4
1
Лабораторийн ажил №4
1. Layers
2. Polygon
3. Multiline
4. Rectangle
5. Arc
6. Rotate
7. Explode
Давхарга үүсгэх -LAYERS
Давхарга үүсгэж зурах нь тухайн зургийг засварлах, зургийн үзүүлэлтийг өөрчлөх, зураасны
өнгө болон зураасны төрлийн сонголтыг солиход маш хялбар болгодог.
Ribbon: Home tab Layers panel Layer Properties Manager
Command line: 'LAYER (LA товчлуур)
Давхарга тус бүрийн өнгө /Color/, шугамын төрөл /Linetype/, шугамын өргөнийг /Lineweight/
тохируулаад зурах давхаргыг идэвхижүүлнэ.
Зөв олон өнцөгт - POLYGON
POLYGON командаар төрөл бүрийн зөв олон өнцөгтийг зурна. РLINE командтай адил
РОLYGON ч гэсэн нэгэн обьект юм. Зурах аргад нэг талын уртыг ашиглаж зурах, тойрогт
багтааж зурах, тойргийг багтааж зурах зэрэг аргууд байна.
Ribbon: Home tab Draw panel Polygon.
Command line: polygon
Еntег numbеr оf sides <4>: - Олон өнцөгийн талын тоог оруулах
Specify center of polygon or [Еdgе]: - Төв цэгийг сонгох
Еntеr in орtiоn [Inscribed in circle /Сircumscribed about circle] <1>: -Тойрогт багтсан бол
"I" сонголтыг, тойргийг багтаасан бол "С" сонголтыг хийнэ.
Specify radius of circle: - Тойргийн радиусыг
оруулна.
<Дасгал 1>
Command: POLYGON
Enter number of sides <4>: 5
Шинэ давхарага үүсгэх Давхарага устгах Давхарага идэвхжүүлэх

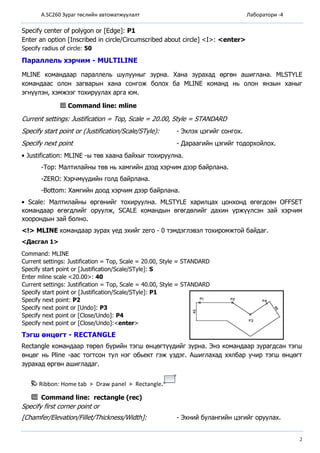

- 2. A.SC260 Зураг төслийн автоматжуулалт Лаборатори -4
2
Specify center of polygon or [Edge]: P1
Enter an option [Inscribed in circle/Circumscribed about circle] <I>: <enter>
Specify radius of circle: 50
Параллель хэрчим - MULTILINE
МLINЕ командаар параллель шулууныг зурна. Хана зурахад өргөн ашиглана. МLSTYLЕ
командаас олон загварын хана сонгож болох ба МLINЕ команд нь олон янзын ханыг
эгнүүлэн, хэмжээг тохируулах арга юм.
Command line: mline
Current settings: Justification = Тор, Sсаlе = 20.00, Stуlе = STANDARD
Specify start point or (Justification/Scale/STyle): - Эхлэх цэгийг сонгох.
Specify next point - Дараагийн цэгийг тодорхойлох.
• Justification: МLINЕ -ы төв хаана байхыг тохируулна.
-Тор: Малтилайны төв нь хамгийн дээд хэрчим дээр байрлана.
-ZERO: Хэрчмүүдийн голд байрлана.
-Воttom: Хамгийн доод хэрчим дээр байрлана.
• Sсаlе: Малтилайны өргөнийг тохируулна. МLSTYLЕ харилцах цонхонд өгөгдсөн ОFFSEТ
командаар өгөгдлийг оруулж, SCALE командын өгөгдөлийг дахин үржүүлсэн зай хэрчим
хоорондын зай болно.
<!> МLINЕ командаар зурах үед эхийг zего - 0 тэмдэглэвэл тохиромжтой байдаг.
<Дасгал 1>
Command: MLINE
Current settings: Justification = Top, Scale = 20.00, Style = STANDARD
Specify start point or [Justification/Scale/STyle]: S
Enter mline scale <20.00>: 40
Current settings: Justification = Top, Scale = 40.00, Style = STANDARD
Specify start point or [Justification/Scale/STyle]: P1
Specify next point: P2
Specify next point or [Undo]: P3
Specify next point or [Close/Undo]: P4
Specify next point or [Close/Undo]:<enter>
Тэгш өнцөгт - RECTANGLE
Rectangle командаар төрөл бүрийн тэгш өнцөгтүүдийг зурна. Энэ командаар зурагдсан тэгш
өнцөг нь Pline -аас тогтсон тул нэг обьект гэж үздэг. Ашиглахад хялбар учир тэгш өнцөгт
зурахад өргөн ашигладаг.
Ribbon: Home tab Draw panel Rectangle.
Command line: rectangle (rec)
Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: - Эхний булангийн цэгийг оруулах.

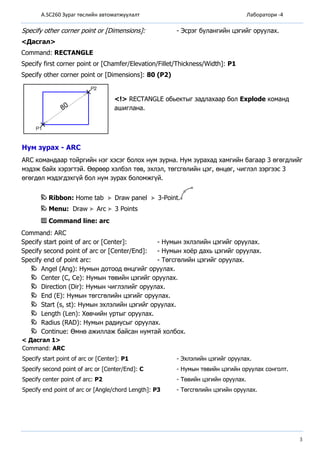

- 3. A.SC260 Зураг төслийн автоматжуулалт Лаборатори -4
3
Specify other corner point or [Dimensions]: - Эсрэг булангийн цэгийг оруулах.
<Дасгал>
Command: RECTANGLE
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: P1
Specify other corner point or [Dimensions]: 80 (P2)
<!> RECTANGLE обьектыг задлахаар бол Ехрlоdе команд
ашиглана.
Нум зурах - АRС
АRС командаар тойргийн нэг хэсэг болох нум зурна. Нум зурахад хамгийн багаар 3 өгөгдлийг
мэдэж байх хэрэгтэй. Өөрөөр хэлбэл төв, эхлэл, төгсгөлийн цэг, өнцөг, чиглэл зэргээс 3
өгөгдөл мэдэгдэхгүй бол нум зурах боломжгүй.
Ribbon: Home tab Draw panel 3-Point.
Menu: Draw Arc 3 Points
Command line: arc
Соmmand: АRC
Specify start point of arc or [Сеntеr]: - Нумын эхлэлийн цэгийг оруулах.
Specify second point of arc or [Center/Еnd]: - Нумын хоёр дахь цэгийг оруулах.
Specify end of point arc: - Төгсгөлийн цэгийг оруулах.
Аngel (Аng): Нумын дотоод өнцгийг оруулах.
Сеntеr (С, Се): Нумын төвийн цэгийг оруулах.
Direction (Dir): Нумын чиглэлийг оруулах.
Еnd (Е): Нумын төгсгөлийн цэгийг оруулах.
Start (s, st): Нумын эхлэлийн цэгийг оруулах.
Length (Len): Хөвчийн уртыг оруулах.
Radius (RAD): Нумын радиусыг оруулах.
Continue: Өмнө ажиллаж байсан нумтай холбох.
< Дасгал 1>
Command: ARC
Specify start point of arc or [Center]: P1 - Эхлэлийн цэгийг opyyлax.
Specify second point of arc or [Center/End]: C - Нумын төвийн цэгийн opyyлax сонголт.
Specify center point of arc: P2 - Төвийн цэгийн opyyлax.
Specify end point of arc or [Angle/chord Length]: P3 - Төгсгөлийн цэгийн opyyлax.

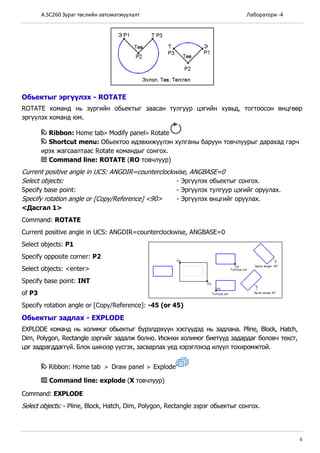

- 4. A.SC260 Зураг төслийн автоматжуулалт Лаборатори -4
4
Обьектыг эргүүлэх - ROTATE
ROTATE команд нь зургийн обьектыг заасан тулгуур цэгийн хувьд, тогтоосон өнцгөөр
эргүүлэх команд юм.
Ribbon: Home tab Modify panel Rotate
Shortcut menu: Обьектоо идэвхижүүлэн хулганы баруун товчлуурыг дарахад гарч
ирэх жагсаалтаас Rotate командыг сонгох.
Command line: ROTATE (RO товчлуур)
Current positive angle in UCS: ANGDIR=counterclockwise, ANGBASE=0
Select objects: - Эргүүлэх обьектыг сонгох.
Specify base point: - Эргүүлэх тулгуур цэгийг оруулах.
Specify rotation angle or [Copy/Reference] <90> - Эргүүлэх өнцгийг оруулах.
<Дасгал 1>
Command: ROTATE
Current positive angle in UCS: ANGDIR=counterclockwise, ANGBASE=0
Select objects: P1
Specify opposite corner: P2
Select objects: <enter>
Specify base point: INT
of P3
Specify rotation angle or [Copy/Reference]: -45 (or 45)
Обьектыг задлах - EXPLODE
EXPLODE команд нь холимог обьектыг бүрэлдэхүүн хэсгүүдэд нь задлана. Pline, Block, Hatch,
Dim, Polygon, Rectangle зэргийг задалж болно. Ихэнхи холимог биетүүд задардаг боловч текст,
цэг задрагддаггүй. Блок шинээр үүсгэх, засварлах үед хэрэглэхэд илүүл тохиромжтой.
Ribbon: Home tab Draw panel Explode
Command line: explode (X товчлуур)
Command: EXPLODE
Select objects: - Pline, Block, Hatch, Dim, Polygon, Rectangle зэрэг обьектыг сонгох.
- 5. A.SC260 Зураг төслийн автоматжуулалт Лаборатори -4
5
<Aнxaap>PLINE нь EXPLODE хийвэл энгийн обьект болдог. Эсрэгээр EXPLODE хийгдсэн биет
нь PEDIT командын Join командыг ашиглаж дахин PLINE хийж болно. Гэвч өөр холимог
обьектууд нь нэг удаа задарвал дахин анхны хэлбэртээ эргэж орохгүй.
<Дасгал1>
Command: EXPLODE
Select objects: P1 -1 found
Select objects: <enter>
Command: ERASE
Select objects: P2
Select objects: <enter>
Бие дааж гүйцэтгэх даалгавар
Хийх үйлдлийн дараалал:
Давхарга үүсгэх: Home->Layers-> (Layer Properties-> ) командыг сонгож
A_01_wall_extr (гадна хана), A_01_wall_intr (дотор хана), A-01-window (цонх), A-01-door
(хаалга), A-01-column(багана) давхаргуудыг үүсгэж өнгө, шугамын төрөл, өргөнийг
тохируулаад A_01_wall_extr давхаргыг идэвхжүүлнэ.
Гадна ханаа зурахдаа олон өнцөгтийг ашиглан зурна. Offset командаар 320 зайтайгаар
дотогш хувилна.
Дотор ханыг Draw->Multiline командаар зурна. Тохируулахдаа Zero, хоорондын зай 100
Параллель хэрчмүүдийн огтлолцсон хэсэг арилгахдаа паралель хэрчим дээр хоёр дарахад
гарч ирэх цонхны Open Tee сонголтыг сонгоод зурсан эхний параллель хэрчим дээр дараад
нээх хэсэг дээр дарна.
Хэрчим тус бүрийг өөрийн харгалзах давхарга руу шилжүүлнэ.
Үргэлжлүүлэн цонхыг зурахдаа 1 цэгээс 1650мм-н зайд байгаа цэгийг олохдоо Object
Snap хэрэгслийн мөрний Snap From командыг ашиглан 320 урттай /2 дугаартай/ босоо
хэрчим зурна.
2 дугаартай босоо хэрчмийг Offset командаар 1200 зайгаар хувилаж 3 дугаартай
хэрчмийг үүснэ.
2 болон 3 дугаартай хэрчмүүдийн дундах хэсгүүдийг Trim командаар арилгана.
A-01-window давхаргаа идэвхжүүлээд босоо хэрчмийн үзүүрийн цэгээс нөгөө хэрчмийн
үзүүрийн цэг дээр дарахад 4 дугаартай хэрчим үүснэ.
5 болон бусад хэрчмийг зурахдаа Offset командаар 4 дугаартай хэрчмийг дээд талд нь
130,180,310-н зайгаар тус тус хувилна.
Эхний зурсан цонхоо бусад байршилд хуулж олшруулахдаа Array-Polar командыг
ашиглана.
Хаалганы аркийг зурахдаа Draw -> Arc командыг сонгох, эсвэл
командын мөрөнд А үсэг бичин дуудаж болно. Команд өгөсний дараа
гарнаас С үсэг дараад, Enter товч дарна. 1,2,3-н цэгийг дарааллын дагуу
дарахад арк зурагдана. Бусад хаалгыг олшруулахдаа Copy, Rotate, Move
командыг ашиглана.

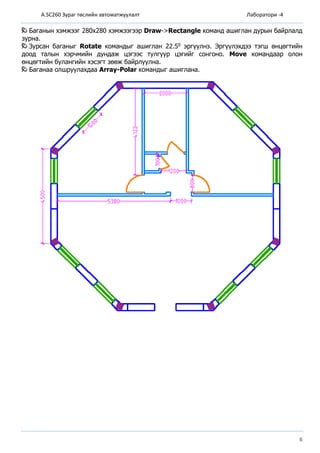

- 6. A.SC260 Зураг төслийн автоматжуулалт Лаборатори -4
6
Баганын хэмжээг 280х280 хэмжээгээр Draw->Rectangle команд ашиглан дурын байрлалд
зурна.
Зурсан баганыг Rotate командыг ашиглан 22.50 эргүүлнэ. Эргүүлэхдээ тэгш өнцөгтийн
доод талын хэрчмийн дундаж цэгээс тулгуур цэгийг сонгоно. Move командаар олон
өнцөгтийн булангийн хэсэгт зөөж байрлуулна.
Баганаа олшруулахдаа Array-Polar командыг ашиглана.
