1. ЛЕКЦ-5
3 ХЭМЖЭЭСТ
ОБЪЕКТ ЗАСВАРЛАХ
Б.Пүрэв
Purev_2007@yahoo.com

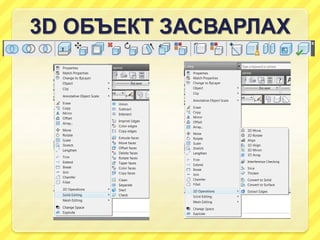

2. 3D ОБЪЕКТ ЗАСВАРЛАХ

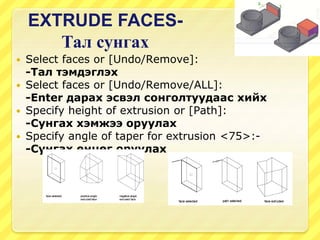

3. EXTRUDE FACES-
Тал сунгах
 Select faces or [Undo/Remove]:
-Тал тэмдэглэх
 Select faces or [Undo/Remove/ALL]:
-Enter дарах эсвэл сонголтуудаас хийх
 Specify height of extrusion or [Path]:
-Сунгах хэмжээ оруулах
 Specify angle of taper for extrusion <75>:-
-Сунгах өнцөг оруулах

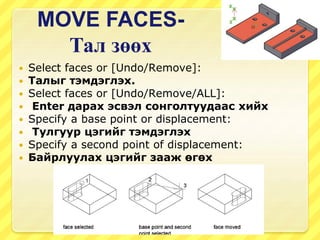

4. MOVE FACES-
Тал зөөх
 Select faces or [Undo/Remove]:
 Талыг тэмдэглэх.
 Select faces or [Undo/Remove/ALL]:
 Enter дарах эсвэл сонголтуудаас хийх
 Specify a base point or displacement:
 Тулгуур цэгийг тэмдэглэх
 Specify a second point of displacement:
 Байрлуулах цэгийг зааж өгөх

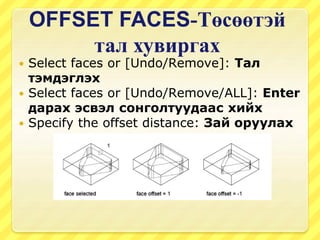

5. OFFSET FACES-Төсөөтэй
тал хувиргах
 Select faces or [Undo/Remove]: Тал
тэмдэглэх
 Select faces or [Undo/Remove/ALL]: Enter
дарах эсвэл сонголтуудаас хийх
 Specify the offset distance: Зай оруулах

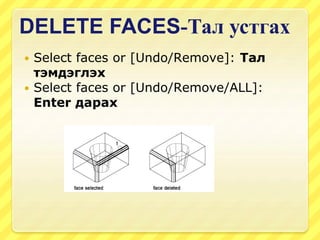

6. DELETE FACES-Тал устгах
 Select faces or [Undo/Remove]: Тал
тэмдэглэх
 Select faces or [Undo/Remove/ALL]:
Enter дарах

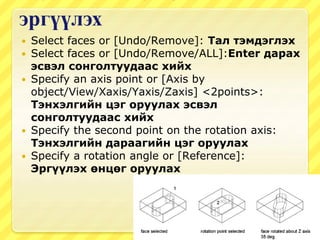

7. эргүүлэх
 Select faces or [Undo/Remove]: Тал тэмдэглэх
 Select faces or [Undo/Remove/ALL]:Enter дарах
эсвэл сонголтуудаас хийх
 Specify an axis point or [Axis by
object/View/Xaxis/Yaxis/Zaxis] <2points>:
Тэнхэлгийн цэг оруулах эсвэл
сонголтуудаас хийх
 Specify the second point on the rotation axis:
Тэнхэлгийн дараагийн цэг оруулах
 Specify a rotation angle or [Reference]:
Эргүүлэх өнцөг оруулах

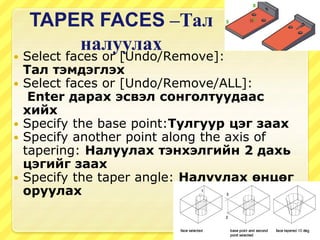

8. TAPER FACES –Тал
налуулах
 Select faces or [Undo/Remove]:
Тал тэмдэглэх
 Select faces or [Undo/Remove/ALL]:
Enter дарах эсвэл сонголтуудаас
хийх
 Specify the base point:Тулгуур цэг заах
 Specify another point along the axis of
tapering: Налуулах тэнхэлгийн 2 дахь
цэгийг заах
 Specify the taper angle: Налуулах өнцөг
оруулах

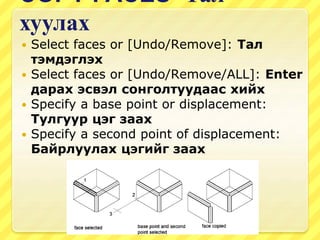

9. COPY FACES -Тал
хуулах
 Select faces or [Undo/Remove]: Тал
тэмдэглэх
 Select faces or [Undo/Remove/ALL]: Enter
дарах эсвэл сонголтуудаас хийх
 Specify a base point or displacement:
Тулгуур цэг заах
 Specify a second point of displacement:
Байрлуулах цэгийг заах

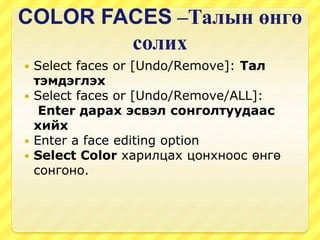

10. COLOR FACES –Талын өнгө
солих
 Select faces or [Undo/Remove]: Тал
тэмдэглэх
 Select faces or [Undo/Remove/ALL]:
Enter дарах эсвэл сонголтуудаас
хийх
 Enter a face editing option
 Select Color харилцах цонхноос өнгө
сонгоно.

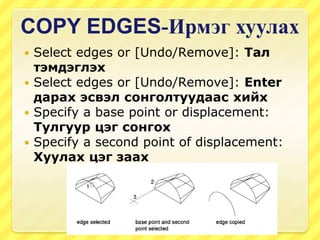

11. COPY EDGES-Ирмэг хуулах
 Select edges or [Undo/Remove]: Тал
тэмдэглэх
 Select edges or [Undo/Remove]: Enter
дарах эсвэл сонголтуудаас хийх
 Specify a base point or displacement:
Тулгуур цэг сонгох
 Specify a second point of displacement:
Хуулах цэг заах

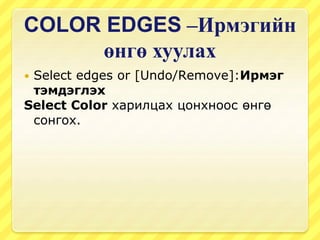

12. COLOR EDGES –Ирмэгийн
өнгө хуулах
 Select edges or [Undo/Remove]:Ирмэг
тэмдэглэх
Select Color харилцах цонхноос өнгө
сонгох.

13. IMPRINT-Цул объектод 2D
объект наах
 Select a 3D solid or surface: Цул объектоо
тэмдэглэх
 Select an object to imprint:2D объектоо
тэмдэглэх
 Select an object to imprint:
 Delete the source object [Yes/No] <N>: Эх
объект үлдэх эсэхээ сонгох
 Select an object to imprint: Inter дарах

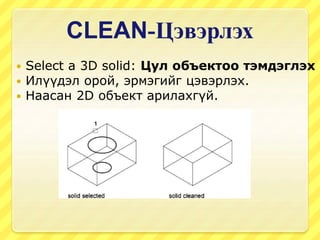

14. CLEAN-Цэвэрлэх
 Select a 3D solid: Цул объектоо тэмдэглэх
 Илүүдэл орой, эрмэгийг цэвэрлэх.
 Наасан 2D объект арилахгүй.

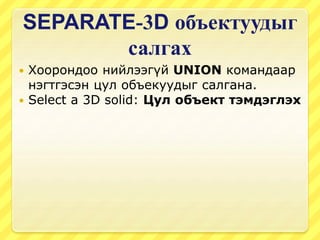

15. SEPARATE-3D объектуудыг
салгах
 Хоорондоо нийлээгүй UNION командаар
нэгтгэсэн цул объекуудыг салгана.
 Select a 3D solid: Цул объект тэмдэглэх

16. SHELL-Цул объектыг
хөндийлөх
 Select a 3D solid: Объект тэмдэглэх
 Remove faces or [Undo/Add/ALL]:Талын
тэмдэглэгээ арилгах.
 Enter the shell offset distance: Зузааныг
оруулах
Эерэг утга оруулбал зузаан нь дотогшоо
Сөрөг утга оруулбал зузаан нь гадагшаа

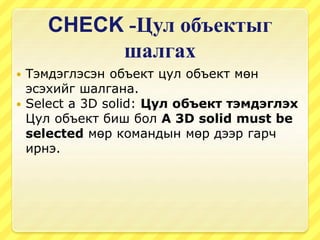

17. CHECK -Цул объектыг
шалгах
 Тэмдэглэсэн объект цул объект мөн
эсэхийг шалгана.
 Select a 3D solid: Цул объект тэмдэглэх
Цул объект биш бол A 3D solid must be
selected мөр командын мөр дээр гарч
ирнэ.

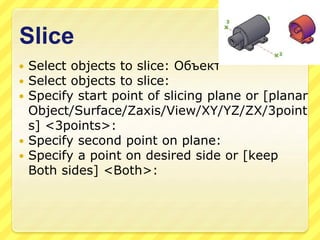

18. Slice
 Select objects to slice: Объект
 Select objects to slice:
 Specify start point of slicing plane or [planar
Object/Surface/Zaxis/View/XY/YZ/ZX/3point
s] <3points>:
 Specify second point on plane:
 Specify a point on desired side or [keep
Both sides] <Both>:

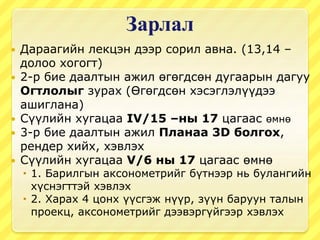

19. Зарлал
 Дараагийн лекцэн дээр сорил авна. (13,14 –
долоо хогогт)
 2-р бие даалтын ажил өгөгдсөн дугаарын дагуу
Огтлолыг зурах (Өгөгдсөн хэсэглэлүүдээ
ашиглана)
 Сүүлийн хугацаа IV/15 –ны 17 цагаас өмнө
 3-р бие даалтын ажил Планаа 3D болгох,
рендер хийх, хэвлэх
 Сүүлийн хугацаа V/6 ны 17 цагаас өмнө
 1. Барилгын аксонометрийг бүтнээр нь булангийн
хүснэгттэй хэвлэх
 2. Харах 4 цонх үүсгэж нүүр, зүүн баруун талын
проекц, аксонометрийг дээвэргүйгээр хэвлэх

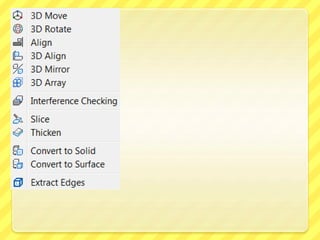

22. Thicken

23. Convert to Solid

24. Convert to Surface
