![自己紹介
森 博之（もり ひろゆき）
MS開発技術を専門としたフリーランスエンジニア
Microsoft MVP for Visual C#
極東IT-Engineers 代表
ブログ：もり ひろゆきの日々是勉強
http://moriblog.kit-eng.com
Twitter
Windows8対応[基本＋実用]
Windowsストアアプリ開発入門 好評発売中！](https://image.slidesharecdn.com/xaml-140322000051-phpapp02/85/Xaml-2-320.jpg)
![XAMLとは
eXtensible Application Markup Language
XMLベースの宣言型マークアップ言語
→XMLの規約が適用されている
必要がない場合は変数宣言を行わなくともよい
オブジェクトのインスタンス化スクリプト
<Button Content=“Click” />
[C#]var btn = new Button() { Content = “Click” };
[VB]Dim btn = New Button With { .Content = “Click” }](https://image.slidesharecdn.com/xaml-140322000051-phpapp02/85/Xaml-7-320.jpg)
![コンテンツプロパティ属性
コンテンツプロパティ属性
クラスにContentProperty属性を付与
XAMLでプロパティ指定のないコンテンツの格納先プロパティを定義
[ContentProperty("Title")]
public class SampleButton : Button
{
public string Title { get; set; }
}](https://image.slidesharecdn.com/xaml-140322000051-phpapp02/85/Xaml-9-320.jpg)
More Related Content
僕がやったXaml戦略
- 1. 僕がやった XAML戦略！森 博之 ｜Microsoft MVP for Visual C# 極東IT-Engineers 代表 | RIAアーキテクチャ研究会
- 2. 自己紹介 森 博之（もりひろゆき） MS開発技術を専門としたフリーランスエンジニア Microsoft MVP for Visual C# 極東IT-Engineers 代表 ブログ：もり ひろゆきの日々是勉強 http://moriblog.kit-eng.com Twitter Windows8対応[基本＋実用] Windowsストアアプリ開発入門 好評発売中！

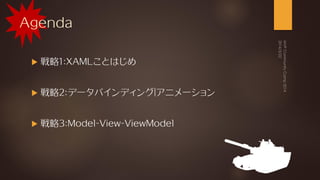

- 3. Agenda 戦略１：XAMLことはじめ 戦略２：データバインディング｜アニメーション 戦略３：Model-View-ViewModel
- 4.
- 5. 私とXAML XAMLとの出会い WPF/E(WindowsPresentation Foundation / Everywhere) 現在→WPF/Windows Phone(Silverlight)/Windowsストアアプリ XAMLの説明を読んだ第一印象 XMLかぁ・・・設定ファイルみたいなのはやだなぁ・・・。 宣言型マークアップ言語 そんなに浸透するのかなぁ？ アプリを作成するためにXMLとC#を行き来して・・・ 結局多くのアプリ開発はデザイナーとコードを行き来する

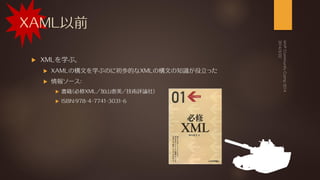

- 6. XAML以前 XMLを学ぶ。 XAMLの構文を学ぶのに初歩的なXMLの構文の知識が役立った 情報ソース： 書籍（必修XML／加山恵美／技術評論社） ISBN:978-4-7741-3031-6
- 7. XAMLとは eXtensible ApplicationMarkup Language XMLベースの宣言型マークアップ言語 →XMLの規約が適用されている 必要がない場合は変数宣言を行わなくともよい オブジェクトのインスタンス化スクリプト <Button Content=“Click” /> [C#]var btn = new Button() { Content = “Click” }; [VB]Dim btn = New Button With { .Content = “Click” }
- 8. XMLの規約を踏襲しているので・・・ 利用されている文字コードはUTF-8 XMLNamespaceによってアセンブリをマッピング！ WPF/Windows Phone(Silverlight)/Windowsストアアプリで方言がある！ URI形式：xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" WinStoreApp：xmlns:local="using:_01_WindowsStoreAppXaml" WPF： xmlns:usercontrol="clr-namespace:Wpf.Lib;assembly=WpfControlLibrary1" WP(SL):xmlns:phone="clr-namespace:Microsoft.Phone.Controls;assembly=Microsoft.Phone"
- 9. コンテンツプロパティ属性 コンテンツプロパティ属性 クラスにContentProperty属性を付与 XAMLでプロパティ指定のないコンテンツの格納先プロパティを定義 [ContentProperty("Title")] public class SampleButton : Button { public string Title { get; set; } }
- 10. コレクション構文 .NETでリストなどのコレクションに要素を追加するような場合 AddメソッドやAddRangeなどを利用する。 コレクション初期化子などを利用する。 XAMLではIListインターフェースを継承する（つまり、Addメソッドを持つ）オ ブジェクトにはコンテンツ領域に複数のオブジェクトを指定できる <StackPanel> <Button FontSize="40">ボタン１</Button> <Button FontSize="40">ボタン２</Button> <Button FontSize="40">ボタン３</Button> </StackPanel>
- 11. パネル UI要素は１つで完結することはあまりない！ 複数のUI要素を利用する場合、どのように配置するかを指定する必要がある XAMLでレイアウトを指定→パネルコントロール！ Panelの数はWPFがダントツ！ Windows Store WPF Windows Phone(Silverlight) Grid Grid Grid StackPanel StackPanel StackPanel Canvas Canvas Canvas DockPanel WrapPanel UniformGrid
- 12.
- 13.
- 14. 基本的なBindingのイメージ BindingTarget （バインディングターゲット） FrameworkElementの派生クラス BindingSource (バインディングソース) 任意オブジェクト BindingTarget BindingSourceBinding
- 15. 依存関係プロパティ プロパティ値の変化を検知・通知するためのアプリケーション内のインフラ DependencyObjectクラス・DependencyPropertyクラスによって実現 つまり、言語仕様ではなくクラスライブラリにより実現されている 実装例で確認してみよう

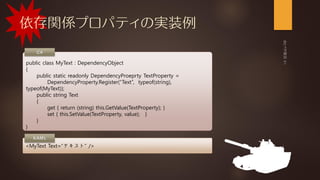

- 16. 依存関係プロパティの実装例 public class MyText: DependencyObject { public static readonly DependencyProeprty TextProperty = DependencyProperty.Register(“Text”, typeof(string), typeof(MyText)); public string Text { get { return (string) this.GetValue(TextProperty); } set { this.SetValue(TextProperty, value); } } } <MyText Text=“テキスト” />
- 17. 値の通知方式 UIデータ変化の通知を必要とするXAML系の機能 アニメーション データバインディング これらの通知にはイベントの仕組みが用いられている INotifyPropertyChanged INotifyCollectionChanged
- 18. プロパティ変化の通知 INotifyPropertyChanged public classPerson : INotifyPropertyChanged { public event PropertyChangedEventHandler PropertyChanged; private string name; public string PersonName { get { return name; } set { name = value; OnPropertyChanged("PersonName"); } } protected void OnPropertyChanged(string propertyName) { if (PropertyChanged != null) { PropertyChanged(this, new PropertyChangedEventArgs(propertyName)); } } }
- 19. 基本的なBindingのイメージ BindingTarget （バインディングターゲット） FrameworkElementの派生クラス 上記オブジェクトの依存関係プロパティ BindingSource (バインディングソース) 任意オブジェクト BindingTarget BindingSourceBinding

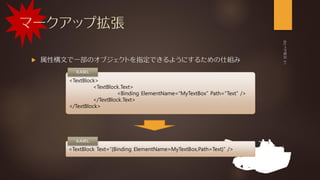

- 20. マークアップ拡張 属性構文で一部のオブジェクトを指定できるようにするための仕組み <TextBlock> <TextBlock.Text> <Binding ElementName=“MyTextBox”Path=“Text” /> </TextBlock.Text> </TextBlock> <TextBlock Text=“{Binding ElementName=MyTextBox,Path=Text}” />
- 21. マークアップ拡張の作成 <TextBlock Text=“{demo:Hello}” /> usingSystem; using System.Windows.Markup; namespace BindingDemo { public class HelloExtension : MarkupExtension { public override object ProvideValue(IServiceProvider serviceProvider) { return "Hello"; } } } 今回は仕組みを理解してもらうために作 成方法を説明しましたが、マークアップ 拡張の自作は可読性を落とす原因となり えるため注意が必要です。 だいたいの場合、データバインディング で解決できるはずですので、まずはデー タバインディングで解決できないか検討 しましょう。
- 22. XAMLで言うアニメーション タイムスライスによるアニメーション UIに紐づくプロパティ値を時系列に値変化を与えることで実現している。 つまり、UI要素のどのプロパティにどのような値を適用するのかということが XAML系アニメーションでは重要となる
- 23. XAML系アニメーション タイムスライスによるアニメーション プロパティ値を時系列で変化させることで実現している 具体的には・・・ プロパティ値を変化させる ⇒Animationクラス Animationの開始するきっかけの指定 ⇒コード、トリガー、VisualStateManager
- 24. Animationクラス Animationクラスではプロパティに設定する設定値を発生させる ⇒最終的には対象となるプロパティに設定する値となる訳だから対象プロパ ティに併せてAnimationオブジェクトを選択する Double⇒ DoubleAnimation Color⇒ ColorAnimation Point ⇒ PointAnimation (WPFの場合はこの他にも豊富なAnimationクラスが用意されている)

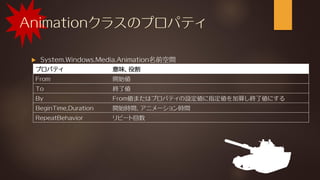

- 25. Animationクラスのプロパティ System.Windows.Media.Animation名前空間 プロパティ 意味、役割 From開始値 To 終了値 By From値またはプロパティの設定値に指定値を加算し終了値にする BeginTime,Duration 開始時間、アニメーション時間 RepeatBehavior リピート回数
- 26. Animation対象の設定 Storyboardを利用 Storyboard 直訳すると絵コンテ XAML系ではAnimationオブジェクトを複数内包するChildrenプロパティを持つ Animationの値設定はStoryboardへ添付プロパティで行う <Storyboard> <DoubleAnimation Storyboard.TargetName="MyTextBox" Storyboard.TargetProperty=“FontSize” From="1.0" To="0.0" Duration="0:0:1" /> </Storyboard>
- 27. 参考)～AnimationUsingKeyFrame 時系列でアニメーションの値変化を制御したい場合などに利用できる DurationやBegin/Endの代わりにKeyFrameオブジェクトを指定する <ColorAnimationUsingKeyFrames.KeyFrames> <LinearColorKeyFrameKeyTime="0:0:0.25" Value="Red" /> <LinearColorKeyFrame KeyTime="0:0:0.5" Value="Blue" /> <LinearColorKeyFrame KeyTime="0:0:0.75" Value="Yellow" /> <LinearColorKeyFrame KeyTime="0:0:1" Value="Green" /> </ColorAnimationUsingKeyFrames.KeyFrames>
- 28. 実際のレイアウトには・・・ PanelコントロールにはUI要素のコレクションを 保持し、内包するUI要素のレイアウトを管理する という機能を持つ 実際のレイアウトの配置には「スロットモデル」と 呼ばれる仕組みが用いられている UI要素の階層内で測定・配置の２段階でサイズ調 整を行う UI要素内でレイアウトに連動するプロパティの変 化を検知すると変化した値に応じてレイアウト調 整が動作する 1.Measure 2.Arrange 1.Measure 2.Arrange Resize! Grid StackPanel TextBlock TextBox Button TextBlock
- 29. 参考）Windowsストアアプリでは・・・。 Windowsストアアプリで利用できるアニメーションの追加機能 アニメーション実装済コントロール あらかじめコントロールにアニメーションが組み込まれている。 切り替え効果 コントロールの子要素の追加・削除などコントロールの挙動に合わせたアニメーション定 義を行う仕組み テーマアニメーション 切替効果より詳細な定義が可能。 一般的によく利用されるようなアニメーションが定義されている。
- 30.
- 31. Model-View-ViewModel XAML系フレームワークを利用しているとMVVMというキーワードを耳にす るようになる。 そういえば本日のセッションにも・・・・ 少し大きなアプリケーションをプログラミングするとやはりプログラムの依存 性の高さによってコードの保守性を損ねたりする。 高凝縮 疎結合 →独立性の高いシンプルなモジュールで構成するほうが可読性が高くなる n層のアプリを作成することもこういった問題へのアプローチの１つ。
- 32. Model-View-Controller WebやClientでメジャーな分離パターン 本質的にはモデルとなるビジネスロジックからプレゼンテーションを分離を 行うことで関心事の分離を行うパターン XAML系のフレームワークでは外観をXAMLで作成することができる →コントロールへの値の適用はバインディングにより実現が可能 →それ以外にもビヘイビアやトリガー、コマンドなどを利用することでコードビハ インドにあるコードもバインディングオブジェクトに格納することが可能となる →ViewModel
- 33. MVVMを取り入れるには 基本的にはデータバインディングをベースにしたパターン インフラなしではやはり少し厳しい・・・。 著名なフレームワーク Livet 公開場所： http://ugaya40.net/livet WPF用フレームワーク MVVM Light Toolkit 公開場所： https://mvvmlight.codeplex.com/ Windowsストアアプリ/WPF/SilverlightなどXAML系フレームワークで利用できる
- 34. まとめ XAMLによる表現力の向上は無視できない！ 習得のハードルはそれほど高くない！ 情報はかなりそろってきている データバインディング｜アニメーション 紹介しきれなかった有用な機能がまだまだあります！ 難しいようですが、こちらも情報は結構あります！ Blendなどを組み合わせるとより簡単に！ Model-View-ViewModel XAMLでまともに開発するとなると、押さえる必要がある
