Mvpvm pattern
- 1.

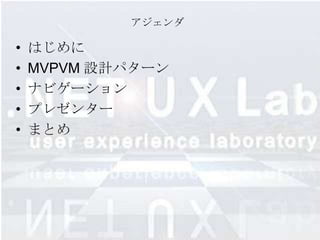

- 2. アジェンダ • はじめに • MVPVM 設計パターン • ナビゲーション • プレゼンター • まとめ

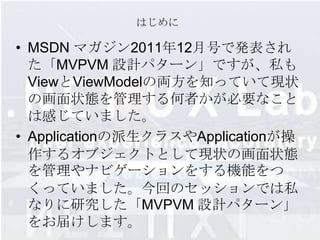

- 3. はじめに • MSDN マガジン2011年12月号で発表され た「MVPVM 設計パターン」ですが、私も ViewとViewModelの両方を知っていて現状 の画面状態を管理する何者かが必要なこと は感じていました。 • Applicationの派生クラスやApplicationが操 作するオブジェクトとして現状の画面状態 を管理やナビゲーションをする機能をつ くっていました。今回のセッションでは私 なりに研究した「MVPVM 設計パターン」 をお届けします。

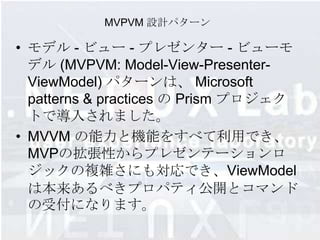

- 4. MVPVM 設計パターン • モデル- ビュー - プレゼンター - ビューモ デル (MVPVM: Model-View-Presenter- ViewModel) パターンは、 Microsoft patterns & practices の Prism プロジェク トで導入されました。 • MVVM の能力と機能をすべて利用でき、 MVPの拡張性からプレゼンテーションロ ジックの複雑さにも対応でき、ViewModel は本来あるべきプロパティ公開とコマンド の受付になります。

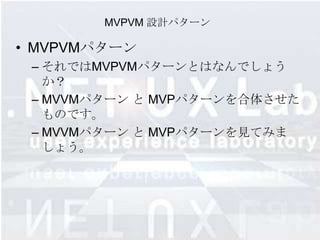

- 5. MVPVM 設計パターン • MVPVMパターン – それではMVPVMパターンとはなんでしょう か？ – MVVMパターン と MVPパターンを合体させた ものです。 – MVVMパターン と MVPパターンを見てみま しょう。

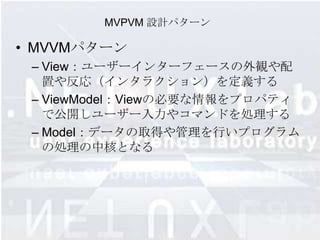

- 6. MVPVM 設計パターン • MVVMパターン – View：ユーザーインターフェースの外観や配 置や反応（インタラクション）を定義する – ViewModel：Viewの必要な情報をプロパティ で公開しユーザー入力やコマンドを処理する – Model：データの取得や管理を行いプログラム の処理の中核となる

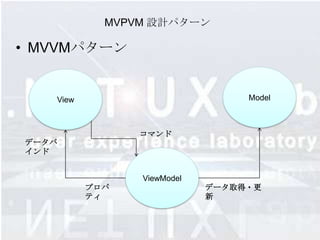

- 7. MVPVM 設計パターン • MVVMパターン View Model コマンド データバ インド ViewModel プロパ データ取得・更 ティ 新
- 8. MVPVM 設計パターン • MVPパターン – View：ユーザーインターフェースの外観や配 置や反応（インタラクション）を定義する – Presenter：Viewのナビゲーションを管理し ユーザー入力をModelに伝える – Model：データの取得や管理を行いプログラム の処理の中核となる
- 9. MVPVM 設計パターン • MVPパターン View Model 入力 Presenter ナビゲーショ データ取得・更 ン 新

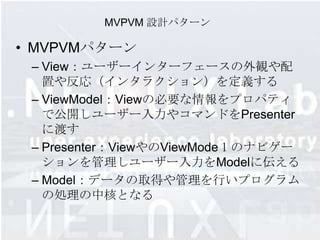

- 10. MVPVM 設計パターン • MVPVMパターン – View：ユーザーインターフェースの外観や配 置や反応（インタラクション）を定義する – ViewModel：Viewの必要な情報をプロパティ で公開しユーザー入力やコマンドをPresenter に渡す – Presenter：ViewやのViewModeｌのナビゲー ションを管理しユーザー入力をModelに伝える – Model：データの取得や管理を行いプログラム の処理の中核となる

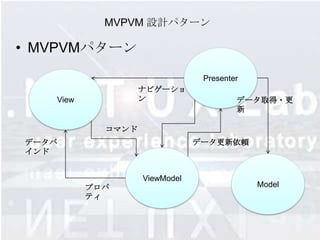

- 11. MVPVM 設計パターン • MVPVMパターン Presenter ナビゲーショ View ン データ取得・更 新 コマンド データバ データ更新依頼 インド ViewModel プロパ Model ティ

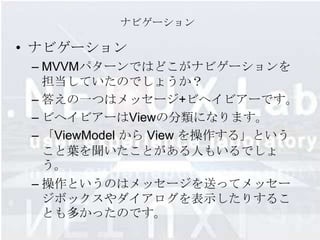

- 12. ナビゲーション • ナビゲーション –MVVMパターンではどこがナビゲーションを 担当していたのでしょうか？ – 答えの一つはメッセージ+ビヘイビアーです。 – ビヘイビアーはViewの分類になります。 – 「ViewModel から View を操作する」という こと葉を聞いたことがある人もいるでしょ う。 – 操作というのはメッセージを送ってメッセー ジボックスやダイアログを表示したりするこ とも多かったのです。

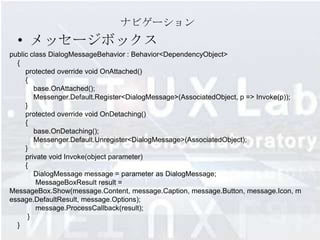

- 13. ナビゲーション •メッセージボックス public class DialogMessageBehavior : Behavior<DependencyObject> { protected override void OnAttached() { base.OnAttached(); Messenger.Default.Register<DialogMessage>(AssociatedObject, p => Invoke(p)); } protected override void OnDetaching() { base.OnDetaching(); Messenger.Default.Unregister<DialogMessage>(AssociatedObject); } private void Invoke(object parameter) { DialogMessage message = parameter as DialogMessage; MessageBoxResult result = MessageBox.Show(message.Content, message.Caption, message.Button, message.Icon, m essage.DefaultResult, message.Options); message.ProcessCallback(result); } }

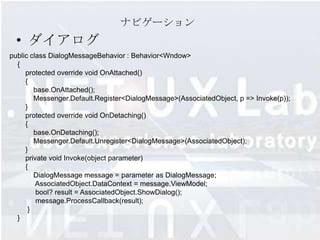

- 14. ナビゲーション •ダイアログ public class DialogMessageBehavior : Behavior<Wndow> { protected override void OnAttached() { base.OnAttached(); Messenger.Default.Register<DialogMessage>(AssociatedObject, p => Invoke(p)); } protected override void OnDetaching() { base.OnDetaching(); Messenger.Default.Unregister<DialogMessage>(AssociatedObject); } private void Invoke(object parameter) { DialogMessage message = parameter as DialogMessage; AssociatedObject.DataContext = message.ViewModel; bool? result = AssociatedObject.ShowDialog(); message.ProcessCallback(result); } }
- 15. ナビゲーション • ナビゲーション – MVVMパターンでは他にどこがナビゲーショ ンを担当していたのでしょうか？ – 答えの一つはViewModel+DataTemplateです。 <DataTemplate DataType="{x:Type c:GreekGodViewModel}"> <TextBlock Text="{Binding Path=Name}" Foreground="Gold"/> </DataTemplate> – さらに DataTemplate をデータによって切り 替える DataTemplateSelector というのもあり ます。 – DataTemplate はViewの分類になります。

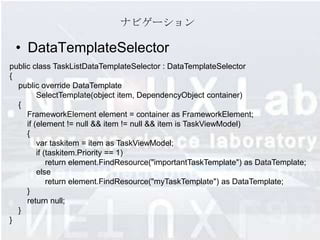

- 16. ナビゲーション • DataTemplateSelector publicclass TaskListDataTemplateSelector : DataTemplateSelector { public override DataTemplate SelectTemplate(object item, DependencyObject container) { FrameworkElement element = container as FrameworkElement; if (element != null && item != null && item is TaskViewModel) { var taskitem = item as TaskViewModel; if (taskitem.Priority == 1) return element.FindResource("importantTaskTemplate") as DataTemplate; else return element.FindResource("myTaskTemplate") as DataTemplate; } return null; } }

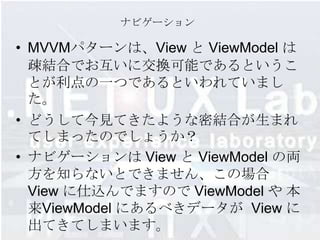

- 17. ナビゲーション • MVVMパターンは、View とViewModel は 疎結合でお互いに交換可能であるというこ とが利点の一つであるといわれていまし た。 • どうして今見てきたような密結合が生まれ てしまったのでしょうか？ • ナビゲーションは View と ViewModel の両 方を知らないとできません、この場合 View に仕込んでますので ViewModel や 本 来ViewModel にあるべきデータが View に 出てきてしまいます。

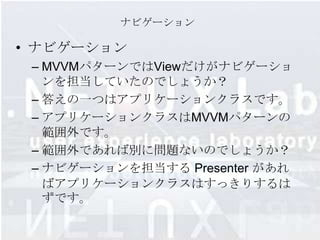

- 18. ナビゲーション • ナビゲーション –MVVMパターンではViewだけがナビゲーショ ンを担当していたのでしょうか？ – 答えの一つはアプリケーションクラスです。 – アプリケーションクラスはMVVMパターンの 範囲外です。 – 範囲外であれば別に問題ないのでしょうか？ – ナビゲーションを担当する Presenter があれ ばアプリケーションクラスはすっきりするは ずです。

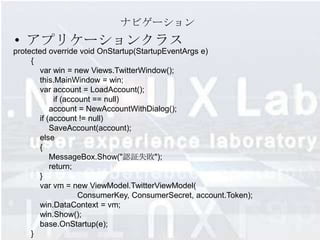

- 19. ナビゲーション • アプリケーションクラス protected overridevoid OnStartup(StartupEventArgs e) { var win = new Views.TwitterWindow(); this.MainWindow = win; var account = LoadAccount(); if (account == null) account = NewAccountWithDialog(); if (account != null) SaveAccount(account); else { MessageBox.Show("認証失敗"); return; } var vm = new ViewModel.TwitterViewModel( ConsumerKey, ConsumerSecret, account.Token); win.DataContext = vm; win.Show(); base.OnStartup(e); }

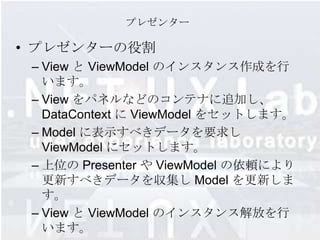

- 20. プレゼンター • プレゼンターの役割 –View と ViewModel のインスタンス作成を行 います。 – View をパネルなどのコンテナに追加し、 DataContext に ViewModel をセットします。 – Model に表示すべきデータを要求し ViewModel にセットします。 – 上位の Presenter や ViewModel の依頼により 更新すべきデータを収集し Model を更新しま す。 – View と ViewModel のインスタンス解放を行 います。

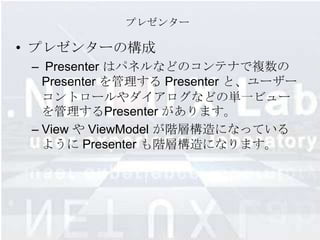

- 21. プレゼンター • プレゼンターの構成 –Presenter はパネルなどのコンテナで複数の Presenter を管理する Presenter と、ユーザー コントロールやダイアログなどの単一ビュー を管理するPresenter があります。 – View や ViewModel が階層構造になっている ように Presenter も階層構造になります。

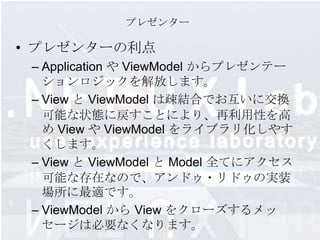

- 22. プレゼンター • プレゼンターの利点 –Application や ViewModel からプレゼンテー ションロジックを解放します。 – View と ViewModel は疎結合でお互いに交換 可能な状態に戻すことにより、再利用性を高 め View や ViewModel をライブラリ化しやす くします。 – View と ViewModel と Model 全てにアクセス 可能な存在なので、アンドゥ・リドゥの実装 場所に最適です。 – ViewModel から View をクローズするメッ セージは必要なくなります。

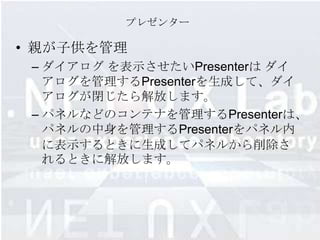

- 23. プレゼンター • 親が子供を管理 –ダイアログ を表示させたいPresenterは ダイ アログを管理するPresenterを生成して、ダイ アログが閉じたら解放します。 – パネルなどのコンテナを管理するPresenterは、 パネルの中身を管理するPresenterをパネル内 に表示するときに生成してパネルから削除さ れるときに解放します。
- 24. プレゼンター • コンテナ内をスライドして入れ替わる A画面 B画面

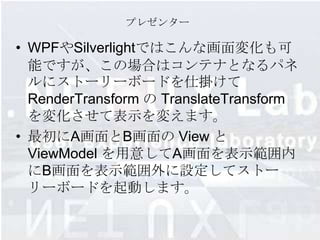

- 25. プレゼンター • WPFやSilverlightではこんな画面変化も可 能ですが、この場合はコンテナとなるパネ ルにストーリーボードを仕掛けて RenderTransform の TranslateTransform を変化させて表示を変えます。 • 最初にA画面とB画面の View と ViewModel を用意してA画面を表示範囲内 にB画面を表示範囲外に設定してストー リーボードを起動します。
- 26. プレゼンター • MVVMパターンでは、 A画面とB画面の View と ViewModel を知っている何かの存 在が必要でコンテナの View で実行すると したら、かなりの密結合になってしまった と思います。

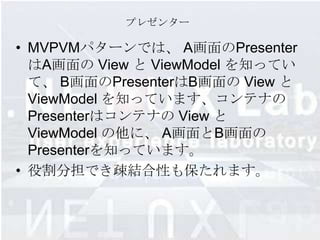

- 27. プレゼンター • MVPVMパターンでは、 A画面のPresenter はA画面の View と ViewModel を知ってい て、 B画面のPresenterはB画面の View と ViewModel を知っています、コンテナの Presenterはコンテナの View と ViewModel の他に、 A画面とB画面の Presenterを知っています。 • 役割分担でき疎結合性も保たれます。

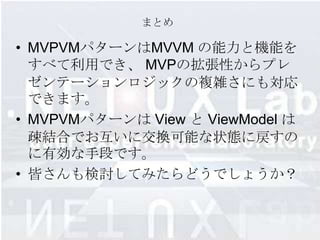

- 28. まとめ • MVPVMパターンはMVVM の能力と機能を すべて利用でき、 MVPの拡張性からプレ ゼンテーションロジックの複雑さにも対応 できます。 • MVPVMパターンは View と ViewModel は 疎結合でお互いに交換可能な状態に戻すの に有効な手段です。 • 皆さんも検討してみたらどうでしょうか？
