RIAアーキテクチャー研究会 第3回 セッション4 Mvpvm pattern

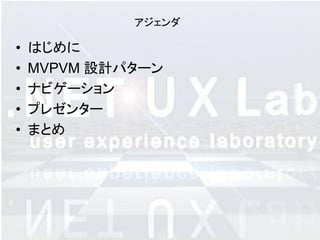

- 2. アジェンダ • はじめに • MVPVM 設計パターン • ナビゲーション • プレゼンター • まとめ

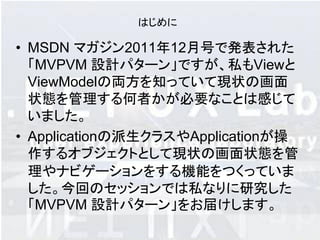

- 3. はじめに • MSDN マガジン2011年12月号で発表された 「MVPVM 設計パターン」ですが、私もViewと ViewModelの両方を知っていて現状の画面 状態を管理する何者かが必要なことは感じて いました。 • Applicationの派生クラスやApplicationが操 作するオブジェクトとして現状の画面状態を管 理やナビゲーションをする機能をつくっていま した。今回のセッションでは私なりに研究した 「MVPVM 設計パターン」をお届けします。
- 4. MVPVM 設計パターン • モデル - ビュー - プレゼンター - ビューモデル (MVPVM: Model-View-Presenter- ViewModel) パターンは、 Microsoft patterns & practices の Prism プロジェクトで導入され ました。 • MVVM の能力と機能をすべて利用でき、 MVPの拡張性からプレゼンテーションロジック の複雑さにも対応でき、ViewModel は本来あ るべきプロパティ公開とコマンドの受付になり ます。

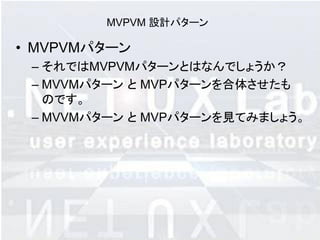

- 5. MVPVM 設計パターン • MVPVMパターン – それではMVPVMパターンとはなんでしょうか？ – MVVMパターン と MVPパターンを合体させたも のです。 – MVVMパターン と MVPパターンを見てみましょう。

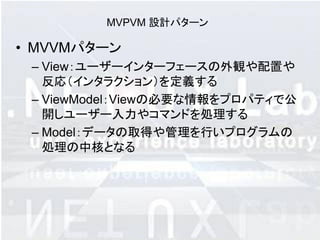

- 6. MVPVM 設計パターン • MVVMパターン – View：ユーザーインターフェースの外観や配置や 反応（インタラクション）を定義する – ViewModel：Viewの必要な情報をプロパティで公 開しユーザー入力やコマンドを処理する – Model：データの取得や管理を行いプログラムの 処理の中核となる

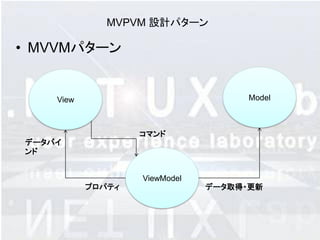

- 7. MVPVM 設計パターン • MVVMパターン View Model コマンド データバイ ンド ViewModel プロパティ データ取得・更新

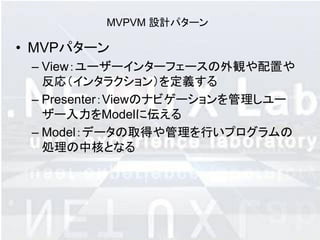

- 8. MVPVM 設計パターン • MVPパターン – View：ユーザーインターフェースの外観や配置や 反応（インタラクション）を定義する – Presenter：Viewのナビゲーションを管理しユー ザー入力をModelに伝える – Model：データの取得や管理を行いプログラムの 処理の中核となる

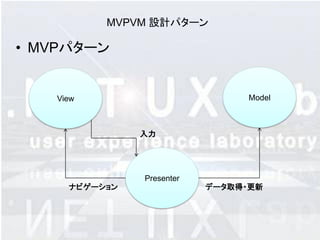

- 9. MVPVM 設計パターン • MVPパターン View Model 入力 Presenter ナビゲーション データ取得・更新

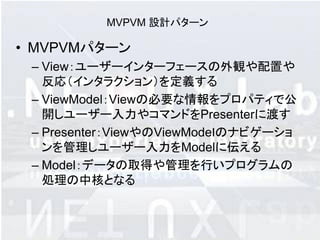

- 10. MVPVM 設計パターン • MVPVMパターン – View：ユーザーインターフェースの外観や配置や 反応（インタラクション）を定義する – ViewModel：Viewの必要な情報をプロパティで公 開しユーザー入力やコマンドをPresenterに渡す – Presenter：ViewやのViewModeｌのナビゲーショ ンを管理しユーザー入力をModelに伝える – Model：データの取得や管理を行いプログラムの 処理の中核となる
- 11. MVPVM 設計パターン • MVPVMパターン Presenter ナビゲーション View データ取得・更新 コマンド データバイ データ更新依頼 ンド ViewModel プロパティ Model

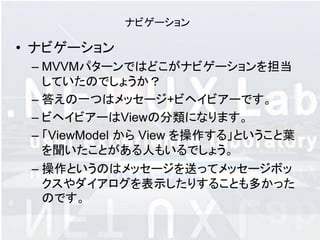

- 12. ナビゲーション • ナビゲーション – MVVMパターンではどこがナビゲーションを担当 していたのでしょうか？ – 答えの一つはメッセージ+ビヘイビアーです。 – ビヘイビアーはViewの分類になります。 – 「ViewModel から View を操作する」ということ葉 を聞いたことがある人もいるでしょう。 – 操作というのはメッセージを送ってメッセージボッ クスやダイアログを表示したりすることも多かった のです。

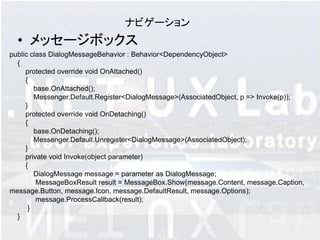

- 13. ナビゲーション • メッセージボックス public class DialogMessageBehavior : Behavior<DependencyObject> { protected override void OnAttached() { base.OnAttached(); Messenger.Default.Register<DialogMessage>(AssociatedObject, p => Invoke(p)); } protected override void OnDetaching() { base.OnDetaching(); Messenger.Default.Unregister<DialogMessage>(AssociatedObject); } private void Invoke(object parameter) { DialogMessage message = parameter as DialogMessage; MessageBoxResult result = MessageBox.Show(message.Content, message.Caption, message.Button, message.Icon, message.DefaultResult, message.Options); message.ProcessCallback(result); } }

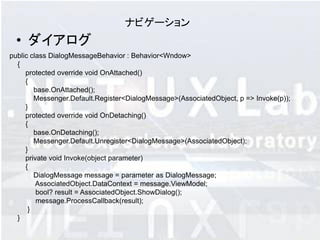

- 14. ナビゲーション • ダイアログ public class DialogMessageBehavior : Behavior<Wndow> { protected override void OnAttached() { base.OnAttached(); Messenger.Default.Register<DialogMessage>(AssociatedObject, p => Invoke(p)); } protected override void OnDetaching() { base.OnDetaching(); Messenger.Default.Unregister<DialogMessage>(AssociatedObject); } private void Invoke(object parameter) { DialogMessage message = parameter as DialogMessage; AssociatedObject.DataContext = message.ViewModel; bool? result = AssociatedObject.ShowDialog(); message.ProcessCallback(result); } }

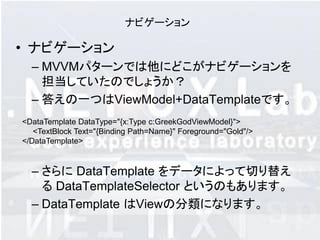

- 15. ナビゲーション • ナビゲーション – MVVMパターンでは他にどこがナビゲーションを 担当していたのでしょうか？ – 答えの一つはViewModel+DataTemplateです。 <DataTemplate DataType="{x:Type c:GreekGodViewModel}"> <TextBlock Text="{Binding Path=Name}" Foreground="Gold"/> </DataTemplate> – さらに DataTemplate をデータによって切り替え る DataTemplateSelector というのもあります。 – DataTemplate はViewの分類になります。

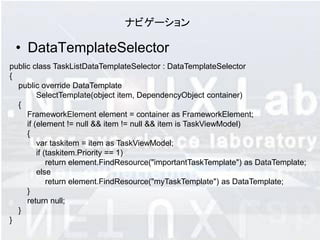

- 16. ナビゲーション • DataTemplateSelector public class TaskListDataTemplateSelector : DataTemplateSelector { public override DataTemplate SelectTemplate(object item, DependencyObject container) { FrameworkElement element = container as FrameworkElement; if (element != null && item != null && item is TaskViewModel) { var taskitem = item as TaskViewModel; if (taskitem.Priority == 1) return element.FindResource("importantTaskTemplate") as DataTemplate; else return element.FindResource("myTaskTemplate") as DataTemplate; } return null; } }

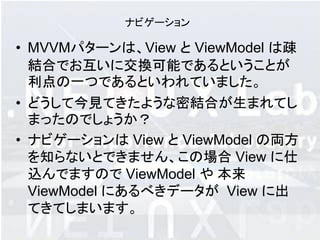

- 17. ナビゲーション • MVVMパターンは、View と ViewModel は疎 結合でお互いに交換可能であるということが 利点の一つであるといわれていました。 • どうして今見てきたような密結合が生まれてし まったのでしょうか？ • ナビゲーションは View と ViewModel の両方 を知らないとできません、この場合 View に仕 込んでますので ViewModel や 本来 ViewModel にあるべきデータが View に出 てきてしまいます。

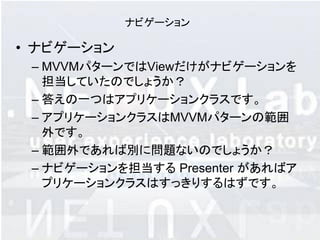

- 18. ナビゲーション • ナビゲーション – MVVMパターンではViewだけがナビゲーションを 担当していたのでしょうか？ – 答えの一つはアプリケーションクラスです。 – アプリケーションクラスはMVVMパターンの範囲 外です。 – 範囲外であれば別に問題ないのでしょうか？ – ナビゲーションを担当する Presenter があればア プリケーションクラスはすっきりするはずです。

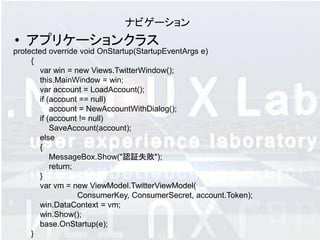

- 19. ナビゲーション • アプリケーションクラス protected override void OnStartup(StartupEventArgs e) { var win = new Views.TwitterWindow(); this.MainWindow = win; var account = LoadAccount(); if (account == null) account = NewAccountWithDialog(); if (account != null) SaveAccount(account); else { MessageBox.Show("認証失敗"); return; } var vm = new ViewModel.TwitterViewModel( ConsumerKey, ConsumerSecret, account.Token); win.DataContext = vm; win.Show(); base.OnStartup(e); }

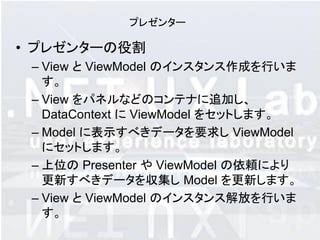

- 20. プレゼンター • プレゼンターの役割 – View と ViewModel のインスタンス作成を行いま す。 – View をパネルなどのコンテナに追加し、 DataContext に ViewModel をセットします。 – Model に表示すべきデータを要求し ViewModel にセットします。 – 上位の Presenter や ViewModel の依頼により 更新すべきデータを収集し Model を更新します。 – View と ViewModel のインスタンス解放を行いま す。

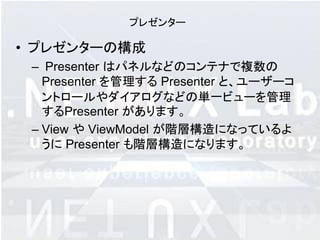

- 21. プレゼンター • プレゼンターの構成 – Presenter はパネルなどのコンテナで複数の Presenter を管理する Presenter と、ユーザーコ ントロールやダイアログなどの単一ビューを管理 するPresenter があります。 – View や ViewModel が階層構造になっているよ うに Presenter も階層構造になります。

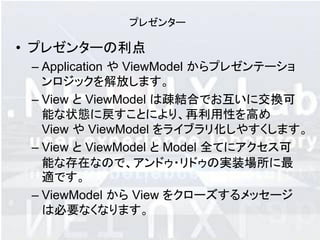

- 22. プレゼンター • プレゼンターの利点 – Application や ViewModel からプレゼンテーショ ンロジックを解放します。 – View と ViewModel は疎結合でお互いに交換可 能な状態に戻すことにより、再利用性を高め View や ViewModel をライブラリ化しやすくします。 – View と ViewModel と Model 全てにアクセス可 能な存在なので、アンドゥ・リドゥの実装場所に最 適です。 – ViewModel から View をクローズするメッセージ は必要なくなります。
- 23. プレゼンター • 親が子供を管理 – ダイアログ を表示させたいPresenterは ダイアロ グを管理するPresenterを生成して、ダイアログが 閉じたら解放します。 – パネルなどのコンテナを管理するPresenterは、 パネルの中身を管理するPresenterをパネル内に 表示するときに生成してパネルから削除されると きに解放します。

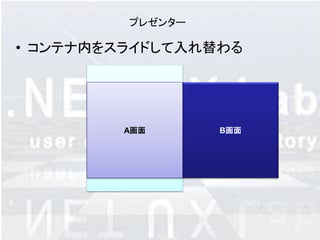

- 24. プレゼンター • コンテナ内をスライドして入れ替わる A画面 B画面

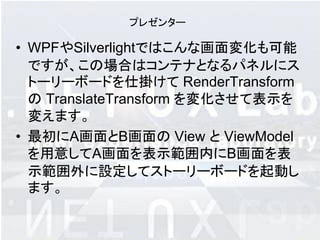

- 25. プレゼンター • WPFやSilverlightではこんな画面変化も可能 ですが、この場合はコンテナとなるパネルにス トーリーボードを仕掛けて RenderTransform の TranslateTransform を変化させて表示を 変えます。 • 最初にA画面とB画面の View と ViewModel を用意してA画面を表示範囲内にB画面を表 示範囲外に設定してストーリーボードを起動し ます。

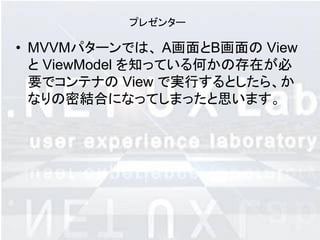

- 26. プレゼンター • MVVMパターンでは、 A画面とB画面の View と ViewModel を知っている何かの存在が必 要でコンテナの View で実行するとしたら、か なりの密結合になってしまったと思います。
- 27. プレゼンター • MVPVMパターンでは、 A画面のPresenterは A画面の View と ViewModel を知っていて、 B画面のPresenterはB画面の View と ViewModel を知っています、コンテナの Presenterはコンテナの View と ViewModel の他に、 A画面とB画面のPresenterを知って います。 • 役割分担でき疎結合性も保たれます。

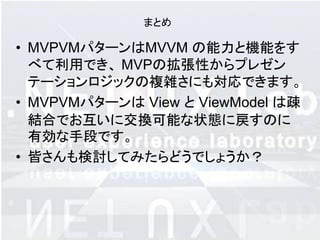

- 28. まとめ • MVPVMパターンはMVVM の能力と機能をす べて利用でき、 MVPの拡張性からプレゼン テーションロジックの複雑さにも対応できます。 • MVPVMパターンは View と ViewModel は疎 結合でお互いに交換可能な状態に戻すのに 有効な手段です。 • 皆さんも検討してみたらどうでしょうか？
