1. かけ算で使いこなすXamarin
Xamarin × XAML × iOS API × データバインディング
2014/10/18（土） わんくま勉強会東京#92
@matatabi-ux

2. おやくそく
掲載内容は個人の私見であり、
所属組織の見解ではありません

3. 自己紹介： 黒柳達士（@matatabi-ux）
• お仕事
⁃ 某第二工場でWindows ストアアプリ大量生産中
⁃ 拝承系SIer → 安心簡単快適デザイン会社→ 現職
• 個人活動
⁃ Blog： 「しっぽを追いかけて」http://matatabi-ux.hateblo.jp
⁃ facebook： https://www.facebook.com/tatsuj.kuroyanagi
⁃ 日本人間工学会認定人間工学専門家
あの！ザッカーバーグと同じ心理学専攻でした
⁃ 飼い猫写真も垂れ流し中
twitter: https://twitter.com/burst_cafemocha
facebook: https://www.facebook.com/burst.cafemocha
もふもふの自宅警備ネコ「モカ」

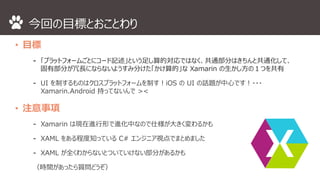

4. 今回の目標とおことわり
• 目標
⁃ 「プラットフォームごとにコード記述」という足し算的対応ではなく、共通部分はきちんと共通化して、
固有部分が冗長にならないようすみ分けた「かけ算的」なXamarin の生かし方の１つを共有
⁃ UI を制するものはクロスプラットフォームを制す！iOS のUI の話題が中心です！・・・
Xamarin.Android 持ってないんで><
• 注意事項
⁃ Xamarin は現在進行形で進化中なので仕様が大きく変わるかも
⁃ XAML をある程度知っているC# エンジニア視点でまとめました
⁃ XAML が全くわからないとついていけない部分があるかも
（時間があったら質問どうぞ）

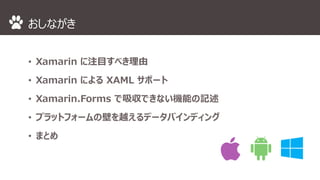

5. おしながき
• Xamarin に注目すべき理由
• Xamarin によるXAML サポート
• Xamarin.Forms で吸収できない機能の記述
• プラットフォームの壁を越えるデータバインディング
• まとめ

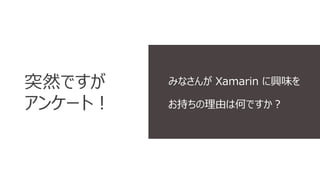

6. 突然ですが
アンケート！
みなさんがXamarin に興味を
お持ちの理由は何ですか？

7. みなさんがXamarin に興味をお持ちの理由は何ですか？
新しい技術を
おさえたい
クロスプラットフォーム
開発ができる
仕事で必要
スマホアプリを
作ってみたい

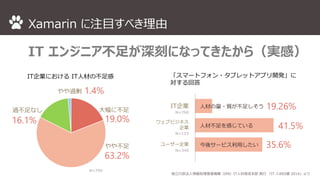

8. Xamarin に注目すべき理由
IT エンジニア不足が深刻になってきたから（実感）
「スマートフォン・タブレットアプリ開発」に
対する回答
人材の量・質が不足しそう
人材不足を感じている
今後サービス利用したい
19.26%
41.5%
35.6%
IT企業におけるIT人材の不足感
大幅に不足
IT企業
N=790
ウェブビジネス
企業
N=123
ユーザー企業
N=345
やや不足
N=790
過不足なし
やや過剰
19.0%
63.2%
16.1%
1.4%
独立行政法人情報処理推進機構（IPA）IT人材育成本部発行「IT 人材白書2014」より

9. Xamarin に注目すべき理由
人材・ノウハウはないが新規にスマホアプリを開発したい
HTML5 で十分な性能・デバイス機能を確保できるか？
リリースプラットフォームを広げたらコストかかりそう
デバイスの流行に応じて技術の勉強しなおしが必要？

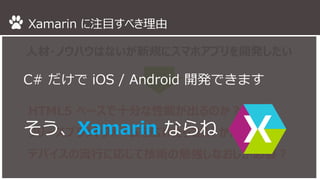

10. Xamarin に注目すべき理由
人材・ノウハウはないが新規にスマホアプリを開発したい
C# だけでiOS / Android 開発できます
HTML5 で十分な性能・デバイス機能を確保できるか？
リリースプラットフォームを広げたらコストかかりそう
デバイスの流行に応じて技術の勉強しなおしが必要？
そう、Xamarin ならね

11. Xamarin
×
XAML
Xamarin による
XAML のサポート

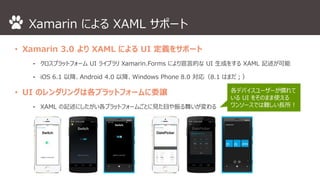

12. Xamarin によるXAML サポート
• Xamarin 3.0 よりXAML によるUI 定義をサポート
⁃ クロスプラットフォームUI ライブラリXamarin.Forms により宣言的なUI 生成をするXAML 記述が可能
⁃ iOS 6.1 以降、Android 4.0 以降、Windows Phone 8.0 対応（8.1 はまだ；）
• UI のレンダリングは各プラットフォームに委譲
⁃ XAML の記述にしたがい各プラットフォームごとに見た目や振る舞いが変わる
各デバイスユーザーが慣れて
いるUI をそのまま使える
ワンソースでは難しい長所！

13. Xamarin によるXAML サポート
• 本家XAML とは非互換・・・まだ出たばっかりだから；
2014/10/05 現在の対応状況
WinRT XAML Xamarin.Forms XAML
Visual Studio のUI デザイナ表示対応非対応
Visual Studio のインテリセンス対応非対応
カスタムスタイル＆テンプレート対応ListView / TableView への
DataTemplate のみ
Visual State &
Storyboard アニメーション記述
対応非対応
アプリ内共有リソースの定義
ResourceDictionary や
文字列リソースをファイル定義可能
定数クラスをx:Static
マークアップで参照可能
プラットフォーム別マークアップ切替非対応対応

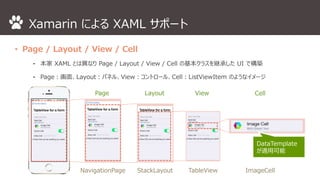

14. Xamarin によるXAML サポート
• Page / Layout / View / Cell
⁃ 本家XAML とは異なりPage / Layout / View / Cell の基本クラスを継承したUI で構築
⁃ Page：画面、Layout：パネル、View：コントロール、Cell：ListViewItem のようなイメージ
Page Layout View Cell
DataTemplate
が適用可能
NavigationPage StackLayout TableView ImageCell

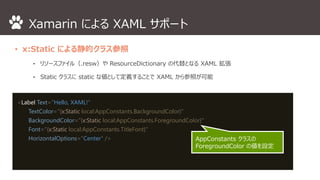

15. Xamarin によるXAML サポート
• x:Static による静的クラス参照
⁃ リソースファイル（.resw）やResourceDictionary の代替となるXAML 拡張
⁃ Static クラスにstatic な値として定義することでXAML から参照が可能
<Label Text="Hello, XAML!"
TextColor="{x:Static local:AppConstants.BackgroundColor}"
BackgroundColor="{x:Static local:AppConstants.ForegroundColor}"
Font="{x:Static local:AppConstants.TitleFont}"
HorizontalOptions="Center" /> AppConstants クラスの
ForegroundColor の値を設定

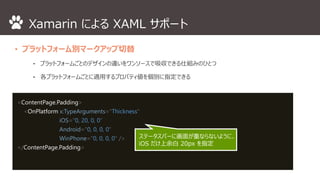

16. Xamarin によるXAML サポート
• プラットフォーム別マークアップ切替
⁃ プラットフォームごとのデザインの違いをワンソースで吸収できる仕組みのひとつ
⁃ 各プラットフォームごとに適用するプロパティ値を個別に指定できる
<ContentPage.Padding>
<OnPlatform x:TypeArguments="Thickness“
iOS="0, 20, 0, 0“
Android="0, 0, 0, 0“
WinPhone="0, 0, 0, 0" />
</ContentPage.Padding>
ステータスバーに画面が重ならないように、
iOS だけ上余白20px を指定

17. Xamarin
×
XAML
×
iOS API
Xamarin.Forms で吸収
できない機能の記述

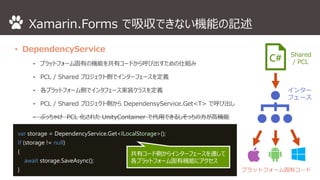

18. Xamarin.Forms で吸収できない機能の記述
• DependencyService
⁃ プラットフォーム固有の機能を共有コードから呼び出すための仕組み
⁃ PCL / Shared プロジェクト側でインターフェースを定義
⁃ 各プラットフォーム側でインタフェース実装クラスを定義
⁃ PCL / Shared プロジェクト側からDependensyService.Get<T> で呼び出し
⁃ ぶっちゃけPCL 化されたUnityContainer で代用できるしそっちの方が高機能
var storage = DependencyService.Get<ILocalStorage>();
If (storage != null)
{
await storage.SaveAsync();
}
共有コード側からインターフェースを通して
各プラットフォーム固有機能にアクセス
Shared
/ PCL
インター
フェース
プラットフォーム固有コード

19. Xamarin.Forms で吸収できない機能の記述
• ViewRenderer<View, NativeView>
⁃ Xamarin.Forms が委譲しているプラットフォーム固有のUI 処理を拡張する仕組み
⁃ ExportRenderer 属性でXamarin.Forms のUI とRenderer をひもづける
⁃ View にXamarin.Forms の抽象化されたView の型を記述
⁃ NativeView に委譲先のプラットフォーム固有のView の型を記述
⁃ 本家XAML のBehavior に近いイメージの仕組み（描画やイベントハンドラの処理を
拡張できる）
⁃ OnElementChanged（生成時）、Dispose（破棄時）など、UI のライフサイクル
に応じた処理をoverride で拡張できる
Xamarin
Forms
委譲先の
振り分け
プラットフォーム固有描画

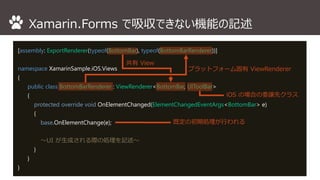

20. Xamarin.Forms で吸収できない機能の記述
[assembly: ExportRenderer(typeof(BottomBar), typeof(BottomBarRenderer))]
namespace XamarinSample.iOS.Views
{
public class BottomBarRenderer : ViewRenderer<BottomBar, UIToolBar>
{
protected override void OnElementChanged(ElementChangedEventArgs<BottomBar> e)
{
base.OnElementChange(e);
～UI が生成される際の処理を記述～
}
}
}
プラットフォーム固有ViewRenderer
共有View
iOS の場合の委譲先クラス
既定の初期処理が行われる

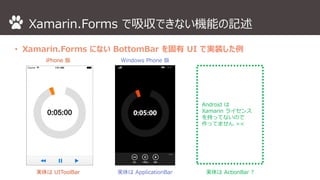

21. Xamarin.Forms で吸収できない機能の記述
• Xamarin.Forms にないBottomBar を固有UI で実装した例
Android は
Xamarin ライセンス
を持ってないので
作ってません><
iPhone 版Windows Phone 版
実体はUIToolBar 実体はApplicationBar 実体はActionBar ?

22. Xamarin
×
XAML
×
iOS API
×
データバインディング
プラットフォームの壁を越える
データバインディング

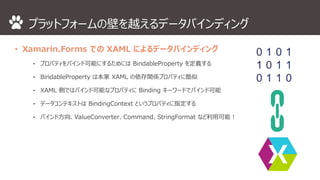

23. プラットフォームの壁を越えるデータバインディング
• Xamarin.Forms でのXAML によるデータバインディング
⁃ プロパティをバインド可能にするためにはBindableProperty を定義する
⁃ BindableProperty は本家XAML の依存関係プロパティに酷似
⁃ XAML 側ではバインド可能なプロパティにBinding キーワードでバインド可能
⁃ データコンテキストはBindingContext というプロパティに指定する
⁃ バインド方向、ValueConverter、Command、StringFormat など利用可能！

24. プラットフォームの壁を越えるデータバインディング
• Xamarin.Forms View 側のバインド可能プロパティの記述例
public static readonly BindableProperty IsEnableStartProperty
= BindableProperty.Create(“IsEnableStart",
typeof(bool),
typeof(BottomBar),
true,
BindingMode.TwoWay,
ValidateIsEnableStart,
OnIsEnableStartChanged,
OnIsEnableStartChanging);
public bool IsEnableStart
{
get { return (bool)this.GetValue(IsEnableStartProperty); }
set { this.SetValue(IsEnableStartProperty, value); }
}
プロパティ名+ Property の名前で定義
プロパティ名称、データの型、View の型、初期値、
バインド方向、入力チェックメソッド、
変更後イベントハンドラ、変更時イベントハンドラ
の順に定義
※バインド方向以降の指定は省略可
外部への公開プロパティも追加

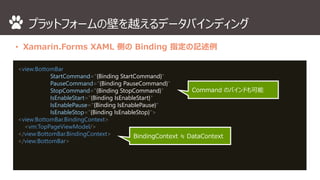

25. プラットフォームの壁を越えるデータバインディング
• Xamarin.Forms XAML 側のBinding 指定の記述例
<view:BottomBar
StartCommand="{Binding StartCommand}"
PauseCommand="{Binding PauseCommand}"
StopCommand="{Binding StopCommand}"
IsEnableStart="{Binding IsEnableStart}"
IsEnablePause="{Binding IsEnablePause}"
IsEnableStop="{Binding IsEnableStop}">
<view:BottomBar.BindingContext>
<vm:TopPageViewModel/>
</view:BottomBar.BindingContext>
</view:BottomBar>
Command のバインドも可能
BindingContext ≒ DataContext

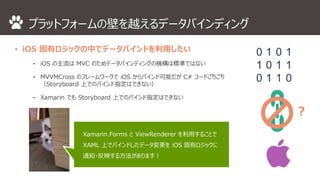

26. プラットフォームの壁を越えるデータバインディング
• iOS 固有ロジックの中でデータバインドを利用したい
⁃ iOS の主流はMVC のためデータバインディングの機構は標準ではない
⁃ MVVMCross のフレームワークでiOS からバインド可能だがC# コードごりごり
（Storyboard 上でのバインド指定はできない）
⁃ Xamarin でもStoryboard 上でのバインド指定はできない
？
Xamarin.Forms とViewRenderer を利用することで
XAML 上でバインドしたデータ変更をiOS 固有ロジックに
通知・反映する方法があります！

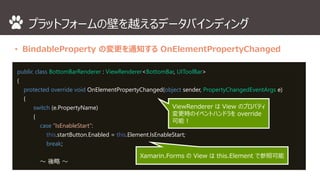

27. プラットフォームの壁を越えるデータバインディング
• BindableProperty の変更を通知するOnElementPropertyChanged
public class BottomBarRenderer : ViewRenderer<BottomBar, UIToolBar>
{
protected override void OnElementPropertyChanged(object sender, PropertyChangedEventArgs e)
{
switch (e.PropertyName)
{
case “IsEnableStart”:
this.startButton.Enabled = this.Element.IsEnableStart;
break;
～ 後略～
ViewRenderer はView のプロパティ
変更時のイベントハンドラをoverride
可能！
Xamarin.Forms のView はthis.Element で参照可能

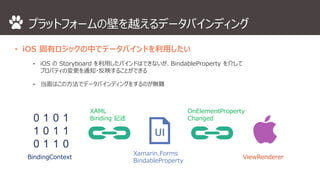

28. プラットフォームの壁を越えるデータバインディング
• iOS 固有ロジックの中でデータバインドを利用したい
⁃ iOS のStoryboard を利用したバインドはできないが、BindableProperty を介して
プロパティの変更を通知・反映することができる
⁃ 当面はこの方法でデータバインディングをするのが無難
BindingContext
Xamarin.Forms
BindableProperty
ViewRenderer
XAML
Binding 記述
OnElementProperty
Changed

29. DEMO
時間が余ったので
デモアプリをお見せします
※このデモのソースコードはGitHub で公開中
https://github.com/matatabi-ux/XamarinTimer

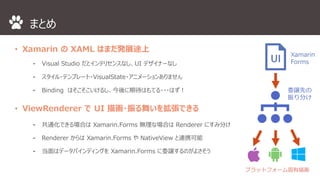

30. まとめ
• Xamarin のXAML はまだ発展途上
⁃ Visual Studio だとインテリセンスなし、UI デザイナーなし
⁃ スタイル・テンプレート・VisualState・アニメーションありません
⁃ Binding はそこそこいけるし、今後に期待はもてる・・・はず！
• ViewRenderer でUI 描画・振る舞いを拡張できる
⁃ 共通化できる場合はXamarin.Forms 無理な場合はRenderer にすみ分け
⁃ Renderer からはXamarin.Forms やNativeView と連携可能
⁃ 当面はデータバインディングをXamarin.Forms に委譲するのがよさそう
Xamarin
Forms
委譲先の
振り分け
プラットフォーム固有描画
