Unityネイティブプラグインマニアクス #denatechcon

Copyright (C) DeNA Co.,Ltd. All Rights Reserved.Copyright (C) DeNA Co.,Ltd. All Rights Reserved.
Unityネイティブプラグインマニアクス
DeNA Technology Conference 2017
1
Japanリージョンゲーム事業本部開発基盤部
Haruto Otake
Sae Yamauchi

Copyright (C) DeNA Co.,Ltd. All Rights Reserved.

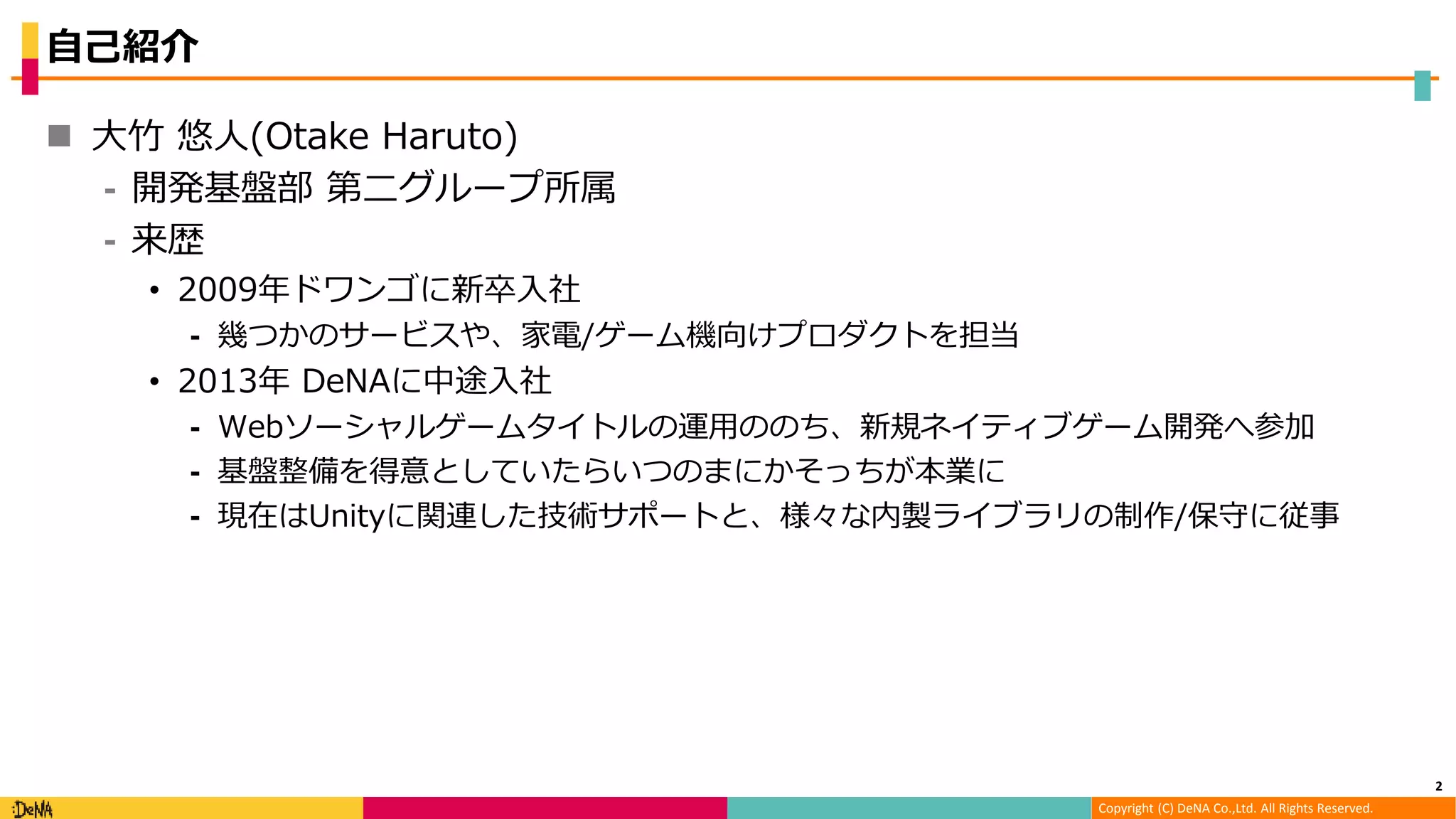

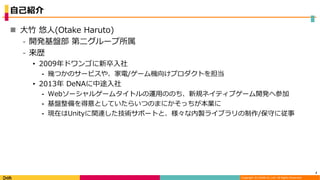

自己紹介
 大竹悠人(Otake Haruto)
⁃ 開発基盤部第二グループ所属
⁃ 来歴
• 2009年ドワンゴに新卒入社
⁃ 幾つかのサービスや、家電/ゲーム機向けプロダクトを担当
• 2013年 DeNAに中途入社
⁃ Webソーシャルゲームタイトルの運用ののち、新規ネイティブゲーム開発へ参加
⁃ 基盤整備を得意としていたらいつのまにかそっちが本業に
⁃ 現在はUnityに関連した技術サポートと、様々な内製ライブラリの制作/保守に従事
2

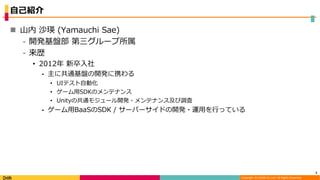

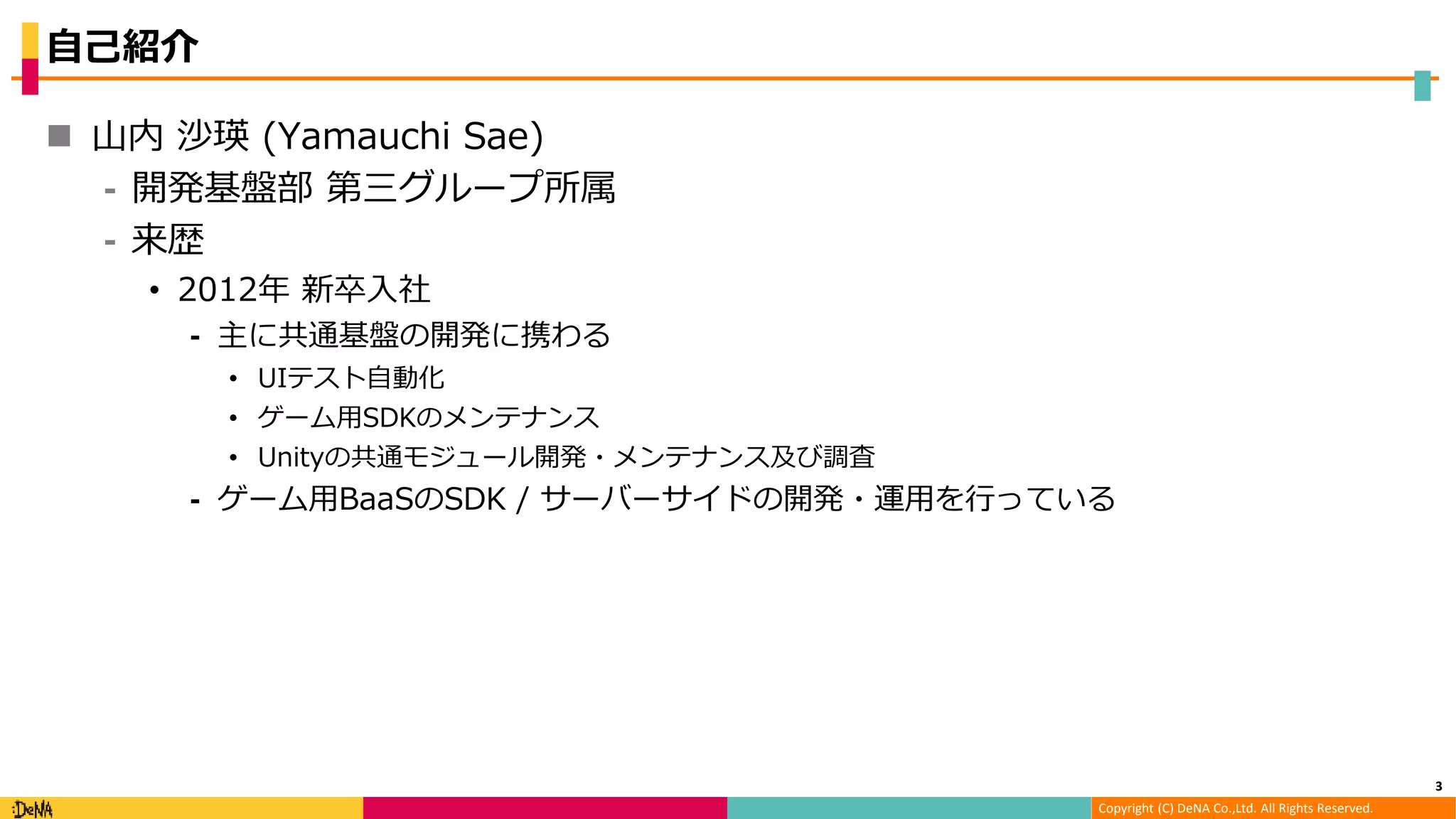

自己紹介
 山内沙瑛 (Yamauchi Sae)
⁃ 開発基盤部第三グループ所属
⁃ 来歴
• 2012年新卒入社
⁃ 主に共通基盤の開発に携わる
• UIテスト自動化
• ゲーム用SDKのメンテナンス
• Unityの共通モジュール開発・メンテナンス及び調査
⁃ ゲーム用BaaSのSDK / サーバーサイドの開発・運用を行っている
3

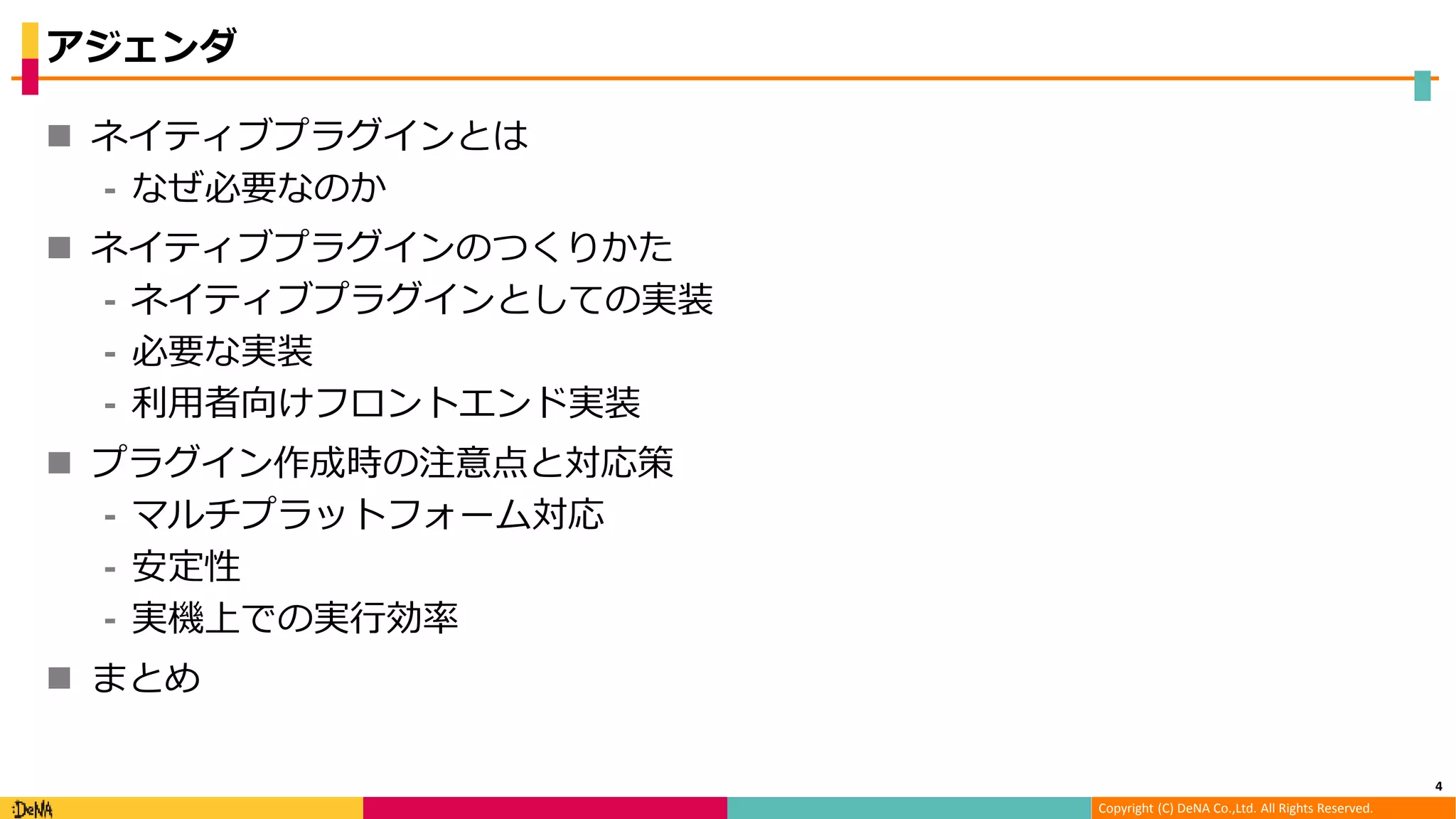

アジェンダ
 ネイティブプラグインとは
⁃ なぜ必要なのか
 ネイティブプラグインのつくりかた
⁃ ネイティブプラグインとしての実装
⁃ 必要な実装
⁃ 利用者向けフロントエンド実装
 プラグイン作成時の注意点と対応策
⁃ マルチプラットフォーム対応
⁃ 安定性
⁃ 実機上での実行効率
 まとめ
4

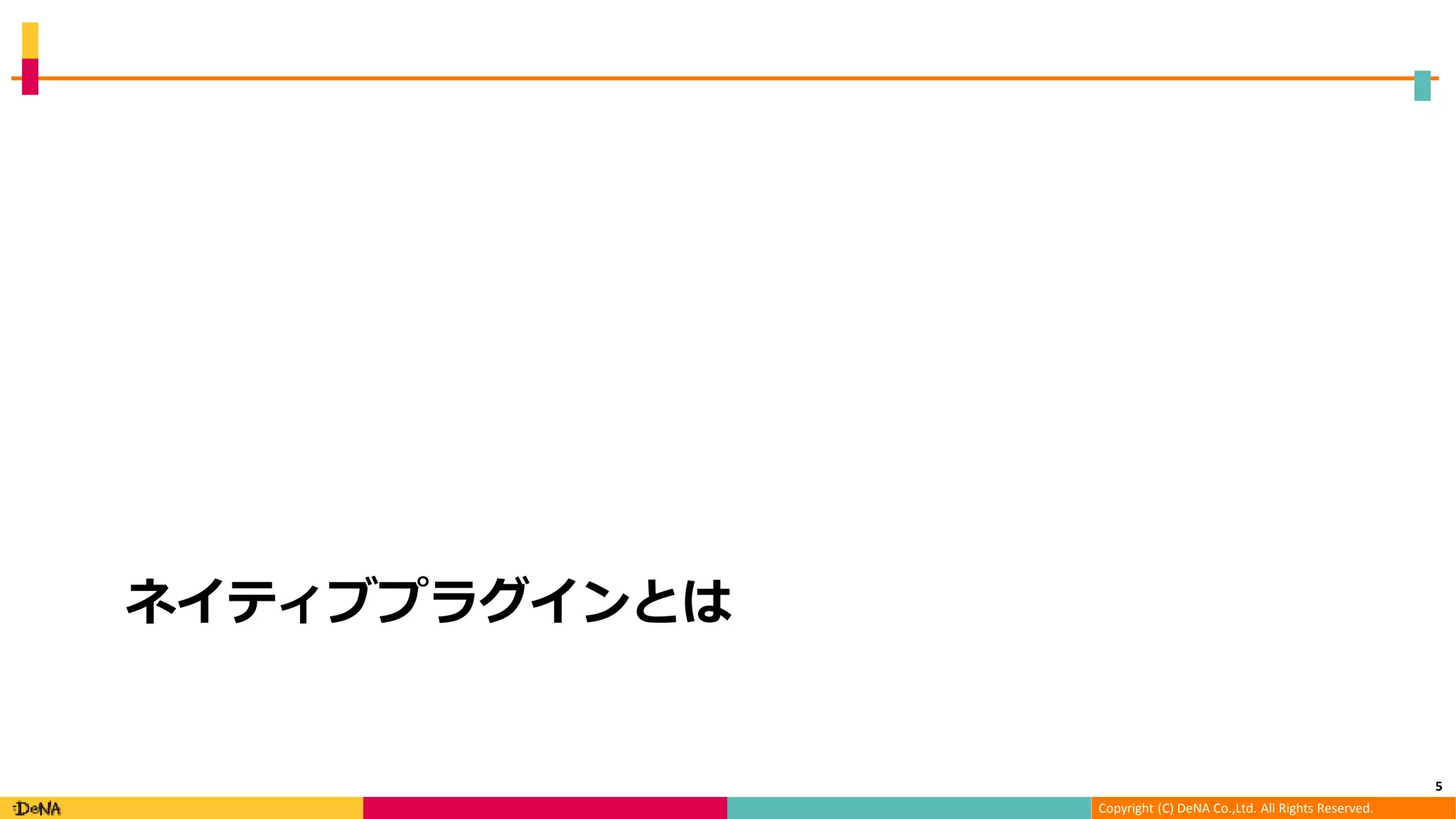

ネイティブプラグインとは
5

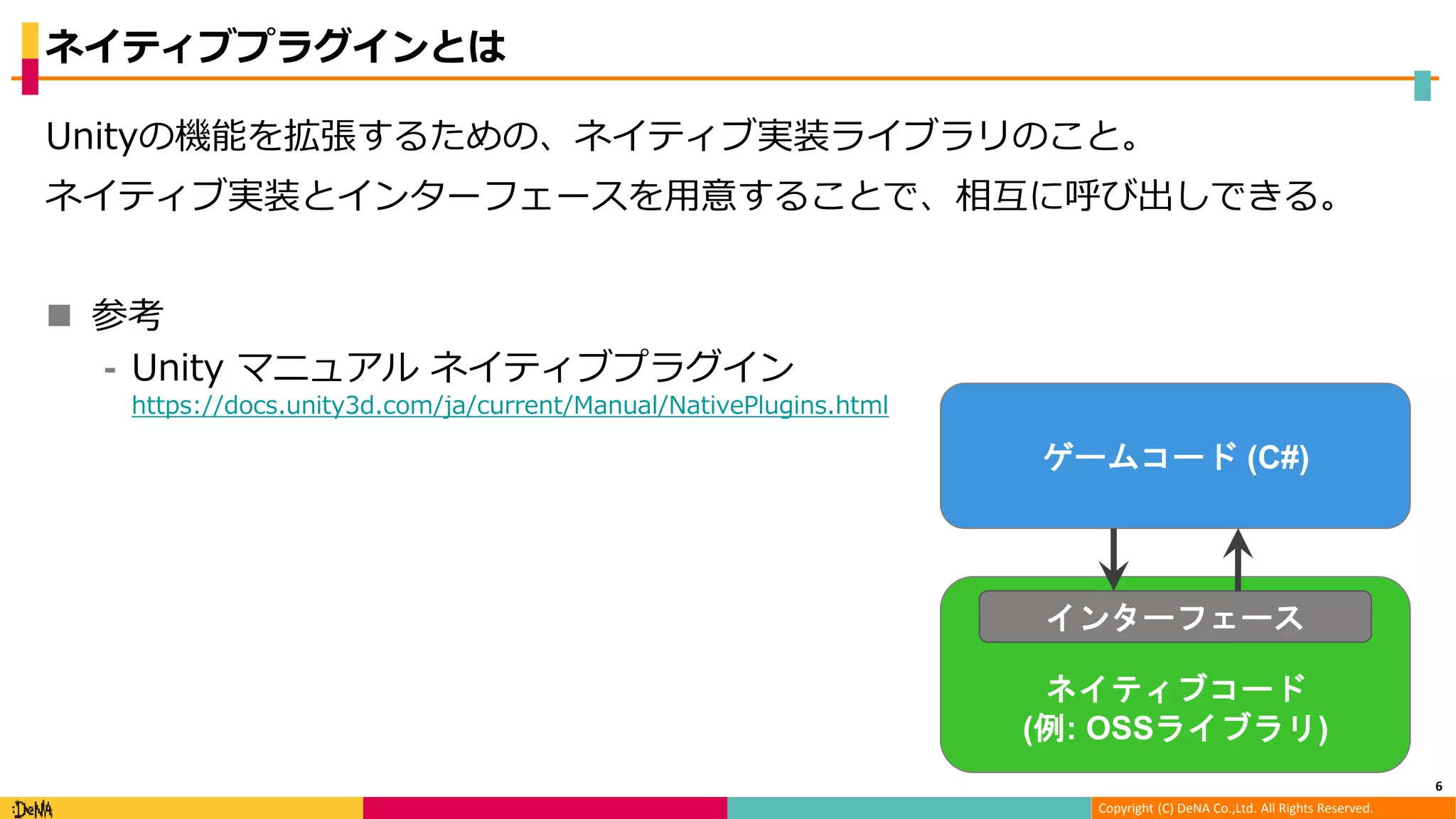

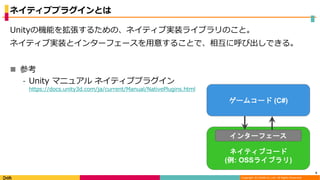

ネイティブプラグインとは
Unityの機能を拡張するための、ネイティブ実装ライブラリのこと。
ネイティブ実装とインターフェースを用意することで、相互に呼び出しできる。
 参考
⁃ Unity マニュアルネイティブプラグイン
https://docs.unity3d.com/ja/current/Manual/NativePlugins.html
6
ゲームコード (C#)
ネイティブコード
(例: OSSライブラリ)
インターフェース

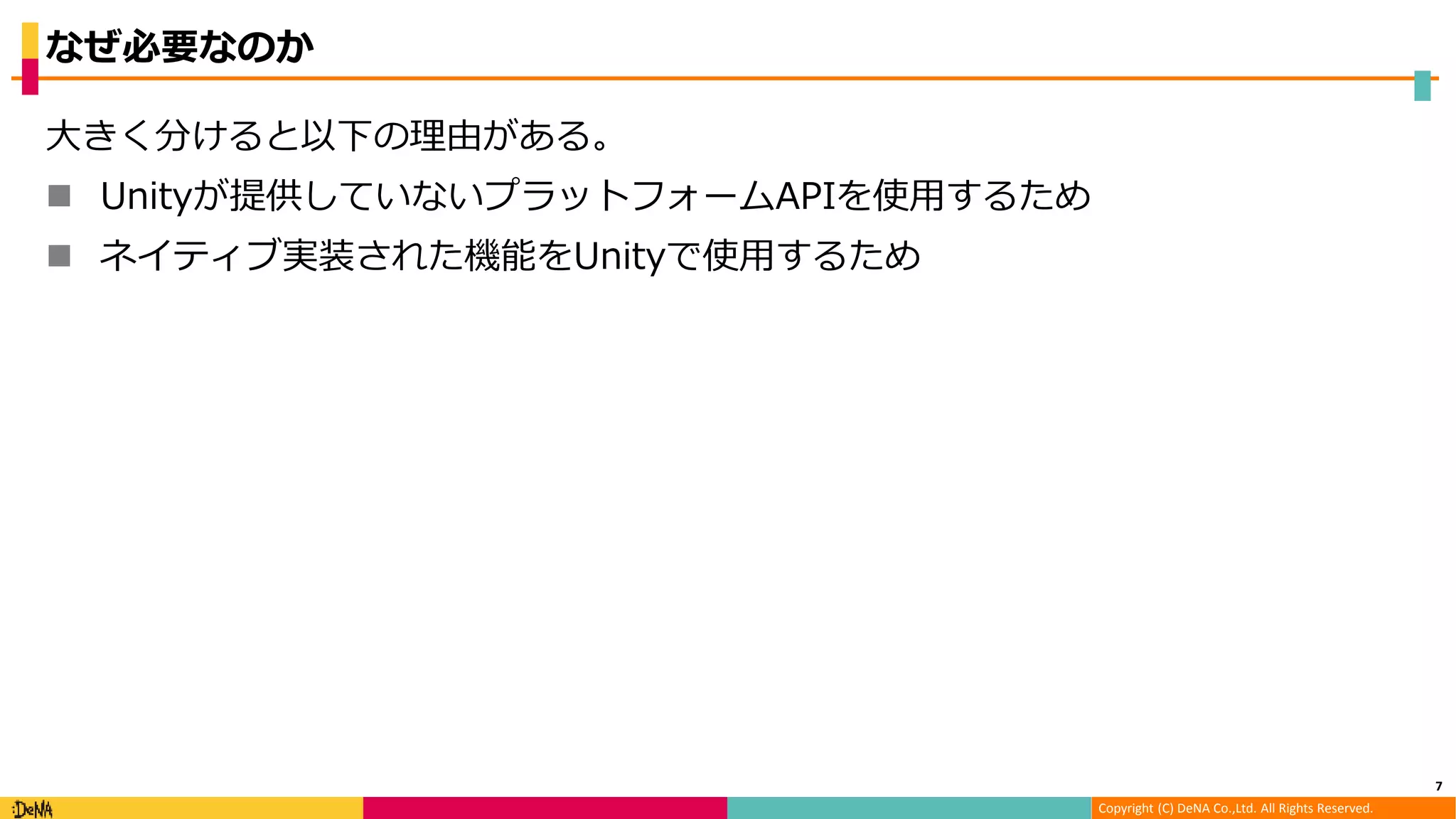

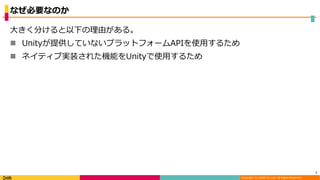

なぜ必要なのか
大きく分けると以下の理由がある。
 Unityが提供していないプラットフォームAPIを使用するため
 ネイティブ実装された機能をUnityで使用するため
7

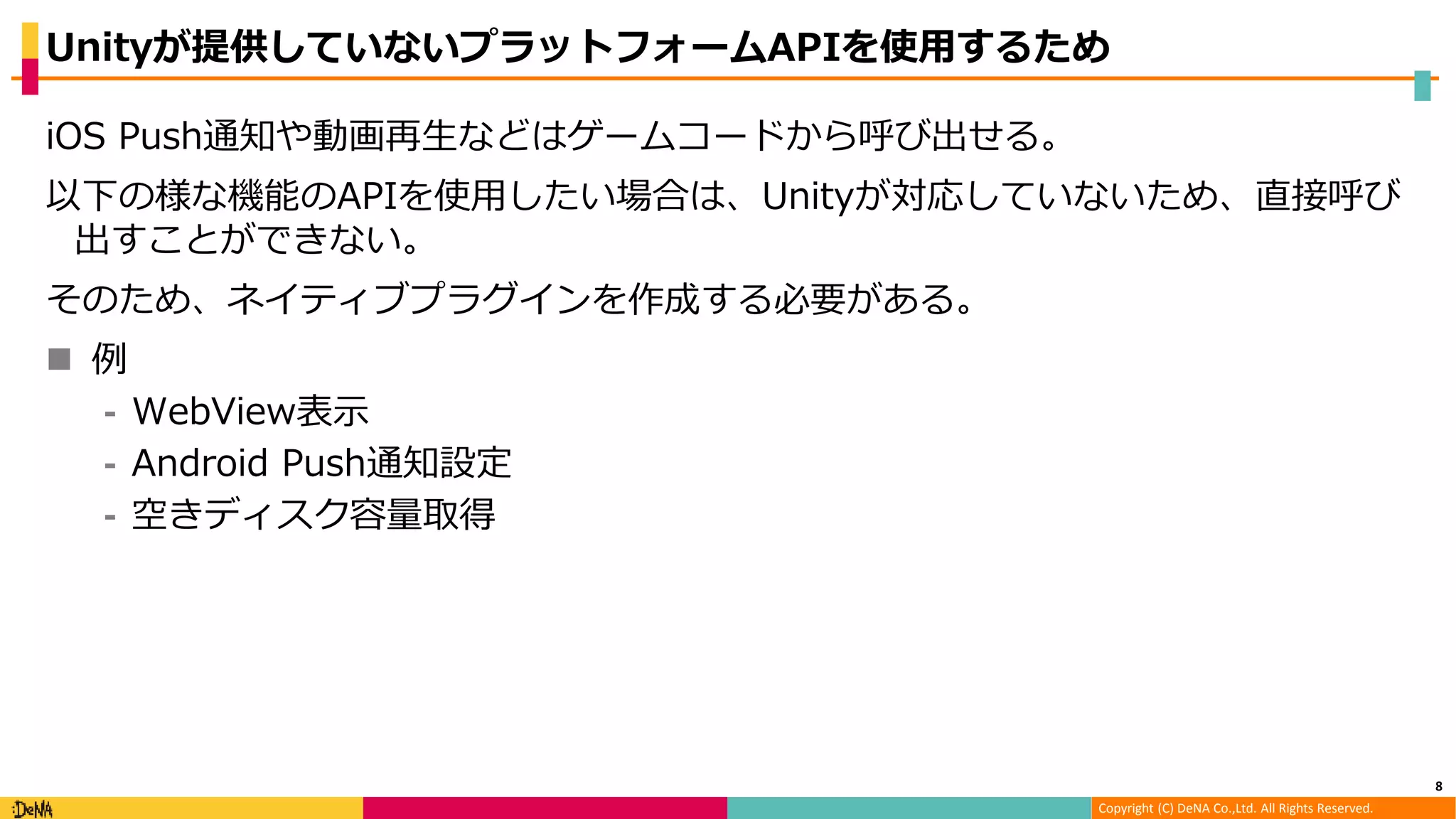

Unityが提供していないプラットフォームAPIを使用するため
iOS Push通知や動画再生などはゲームコードから呼び出せる。
以下の様な機能のAPIを使用したい場合は、Unityが対応していないため、直接呼び
出すことができない。
そのため、ネイティブプラグインを作成する必要がある。
 例
⁃ WebView表示
⁃ Android Push通知設定
⁃ 空きディスク容量取得
8

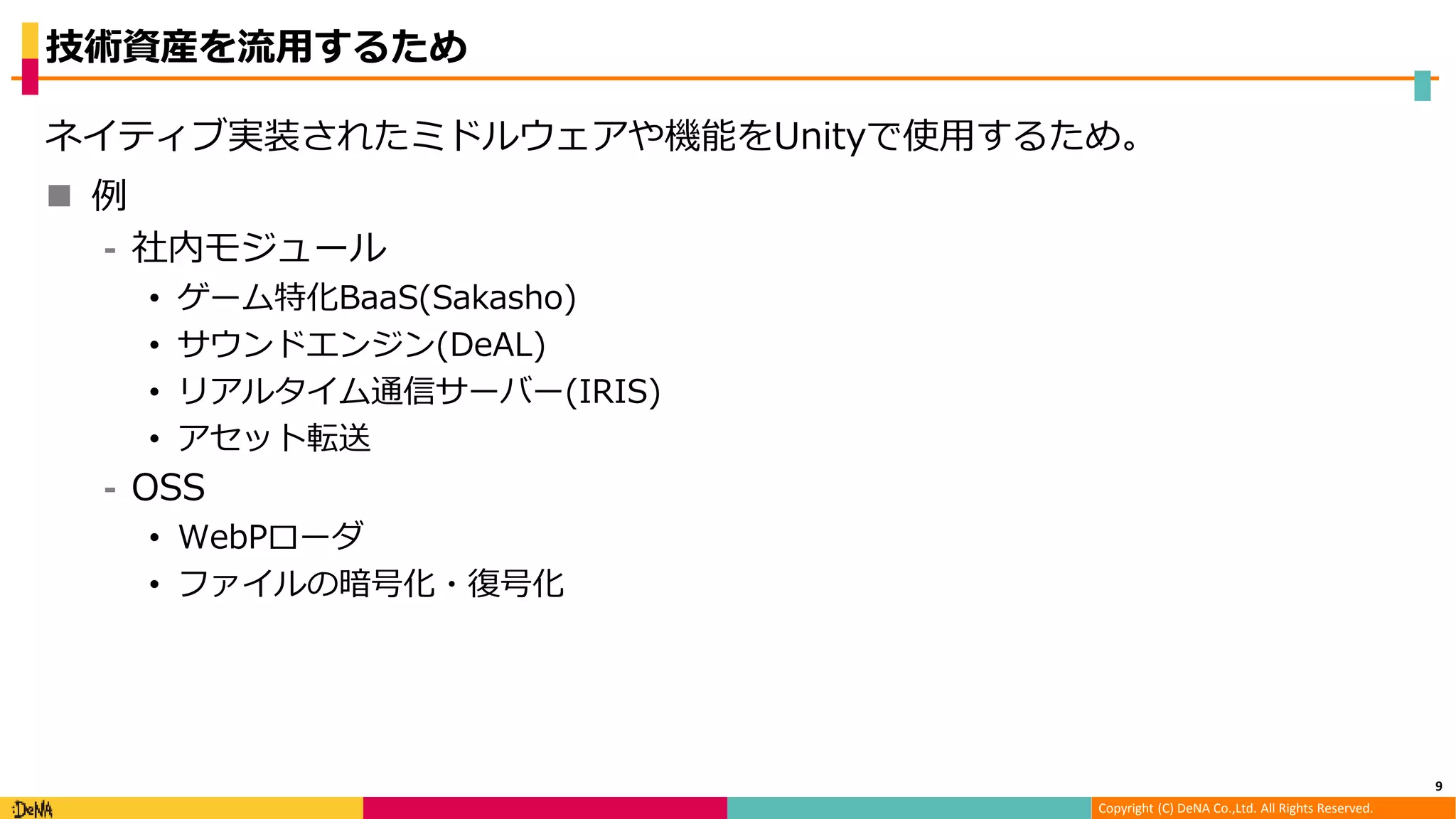

技術資産を流用するため
ネイティブ実装されたミドルウェアや機能をUnityで使用するため。
 例
⁃ 社内モジュール
• ゲーム特化BaaS(Sakasho)
• サウンドエンジン(DeAL)
• リアルタイム通信サーバー(IRIS)
• アセット転送
⁃ OSS
• WebPローダ
• ファイルの暗号化・復号化
9

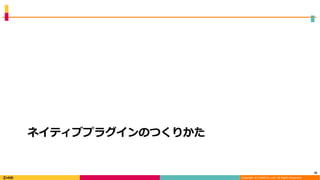

ネイティブプラグインのつくりかた
10

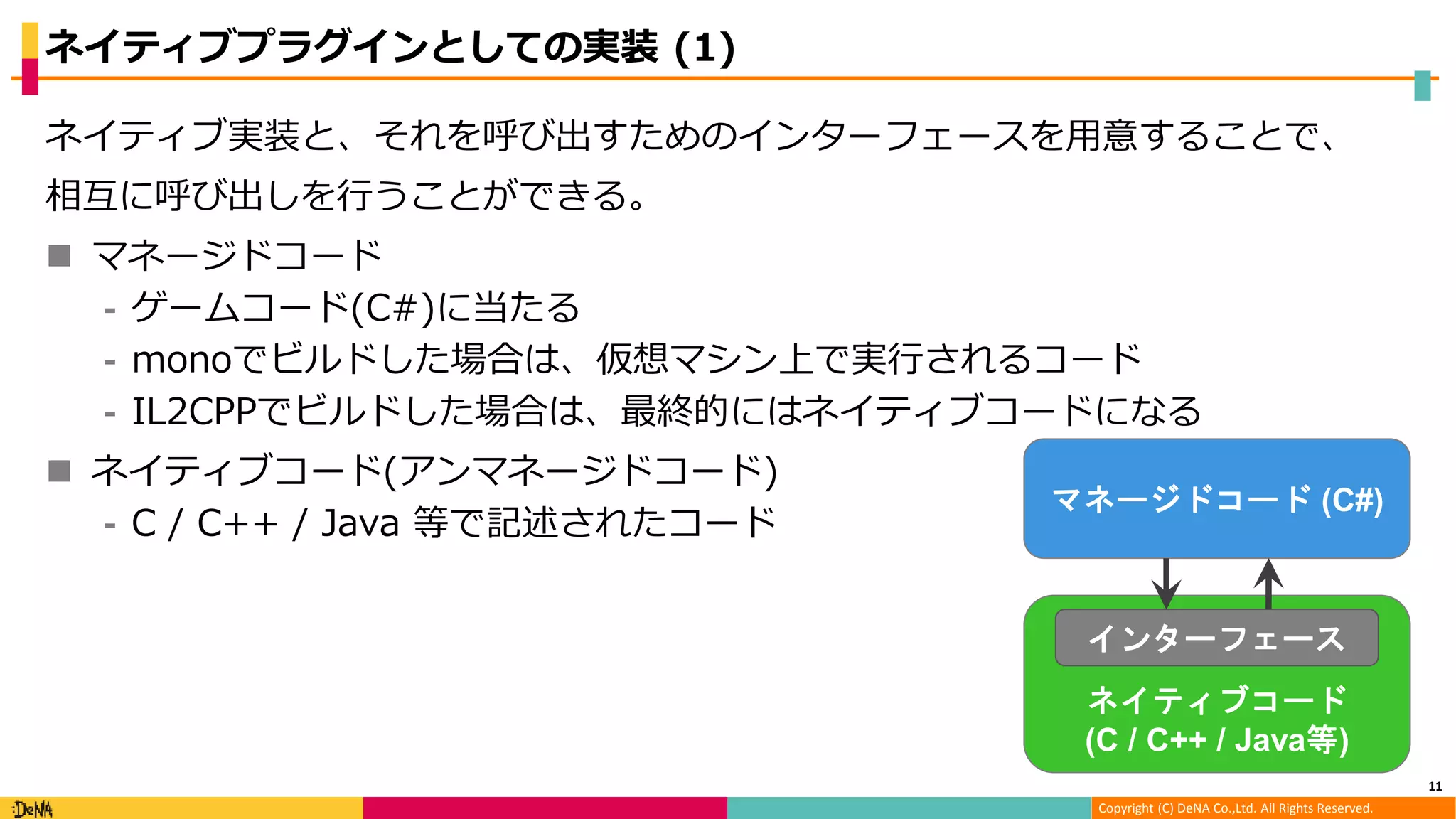

ネイティブプラグインとしての実装 (1)
ネイティブ実装と、それを呼び出すためのインターフェースを用意することで、
相互に呼び出しを行うことができる。
 マネージドコード
⁃ ゲームコード(C#)に当たる
⁃ monoでビルドした場合は、仮想マシン上で実行されるコード
⁃ IL2CPPでビルドした場合は、最終的にはネイティブコードになる
 ネイティブコード(アンマネージドコード)
⁃ C / C++ / Java 等で記述されたコード
11
マネージドコード (C#)
(C / C++ / Java等)

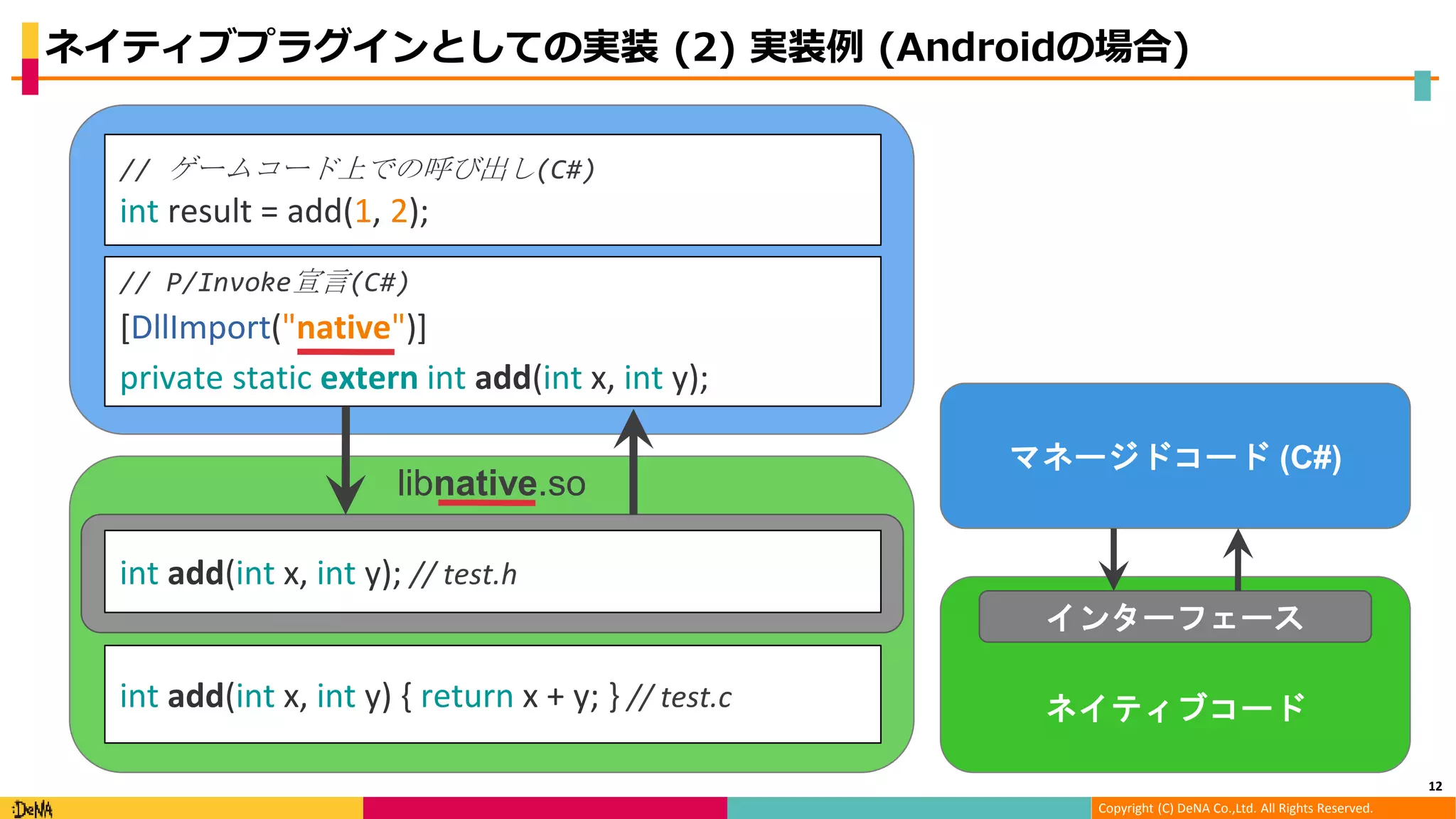

ネイティブプラグインとしての実装 (2) 実装例 (Androidの場合)
12
int add(int x, int y) { return x + y; } // test.c
int add(int x, int y); // test.h
libnative.so
// ゲームコード上での呼び出し(C#)
int result = add(1, 2);
// P/Invoke宣言(C#)
[DllImport("native")]
private static extern int add(int x, int y);

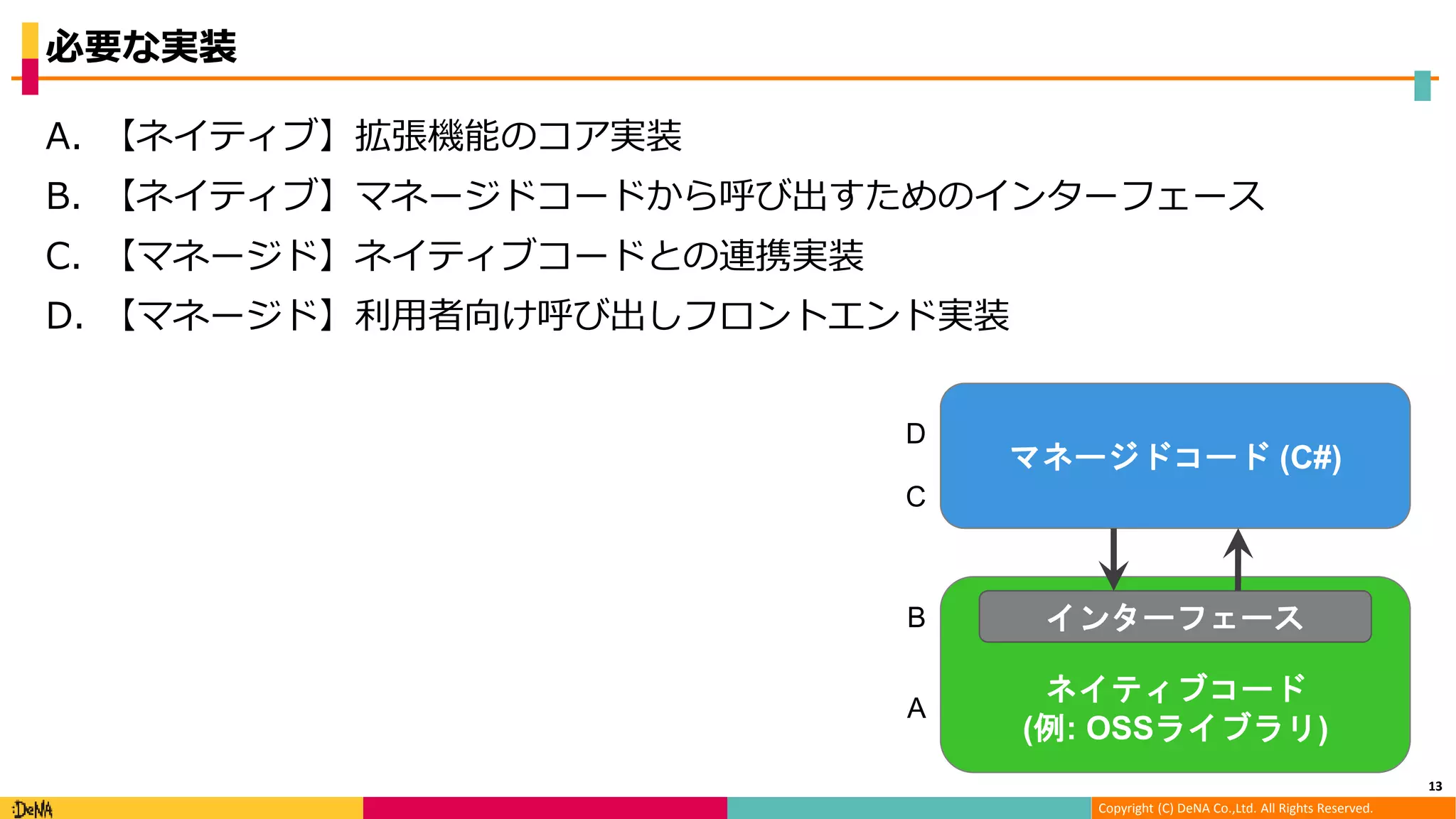

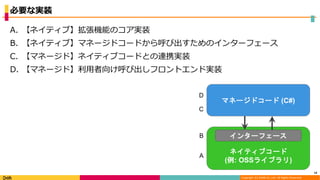

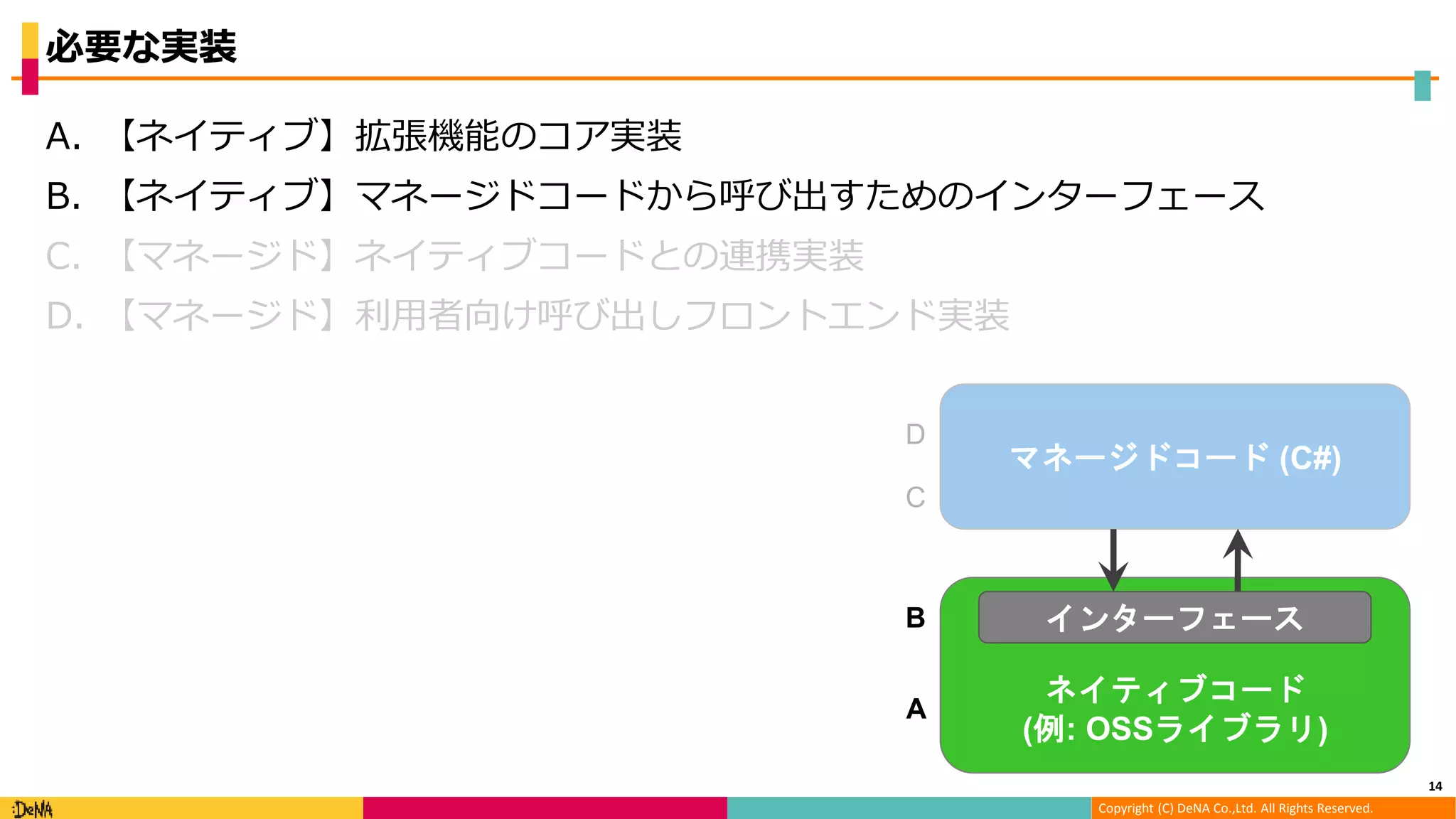

必要な実装
A. 【ネイティブ】拡張機能のコア実装
B. 【ネイティブ】マネージドコードから呼び出すためのインターフェース
C. 【マネージド】ネイティブコードとの連携実装
D. 【マネージド】利用者向け呼び出しフロントエンド実装
13
C
D
A
B

必要な実装
14
C
D
A
B

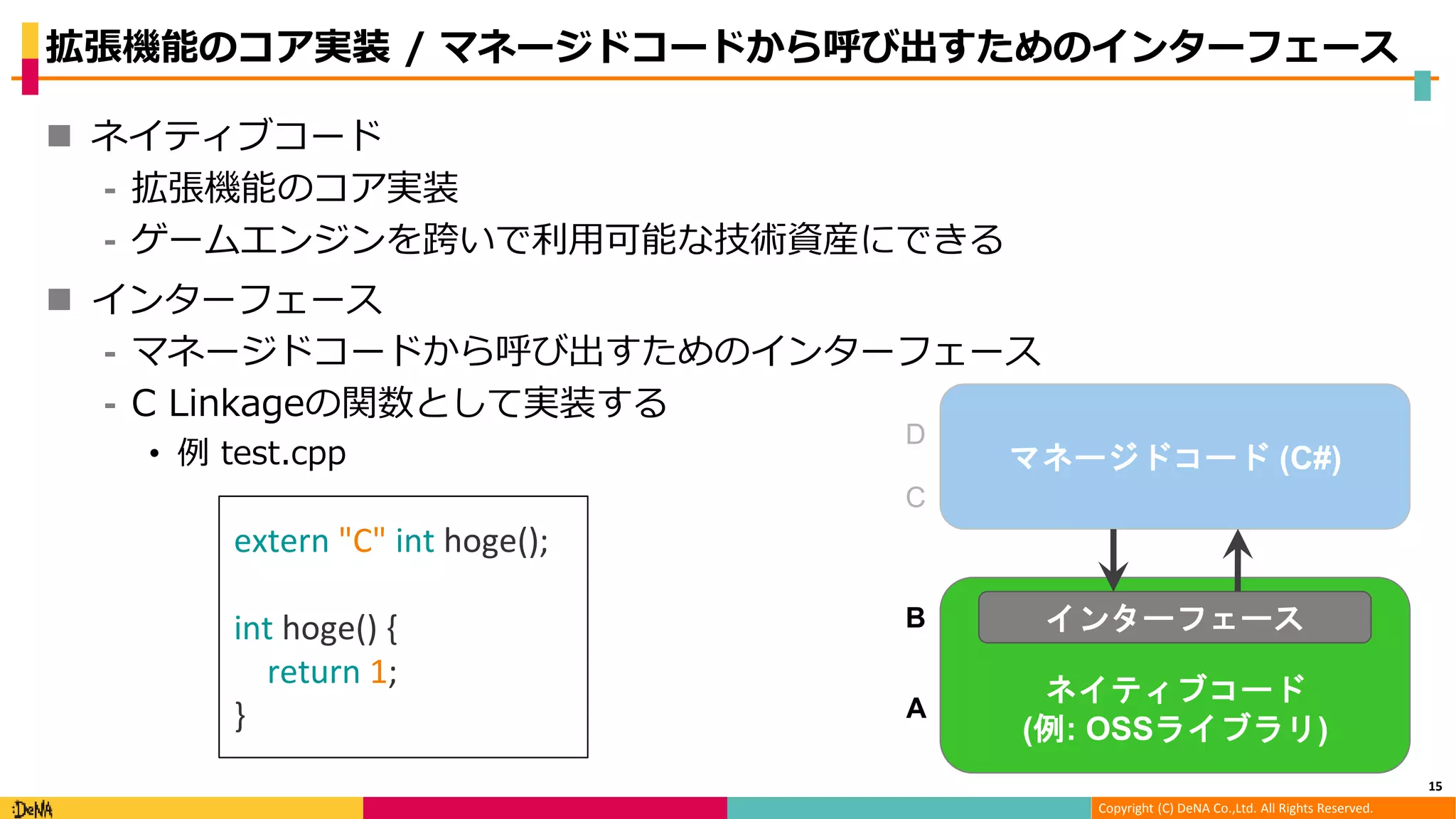

拡張機能のコア実装 / マネージドコードから呼び出すためのインターフェース
 ネイティブコード
⁃ 拡張機能のコア実装
⁃ ゲームエンジンを跨いで利用可能な技術資産にできる
 インターフェース
⁃ マネージドコードから呼び出すためのインターフェース
⁃ C Linkageの関数として実装する
• 例 test.cpp
extern "C" int hoge();
int hoge() {
return 1;
}
15
C
D
A
B

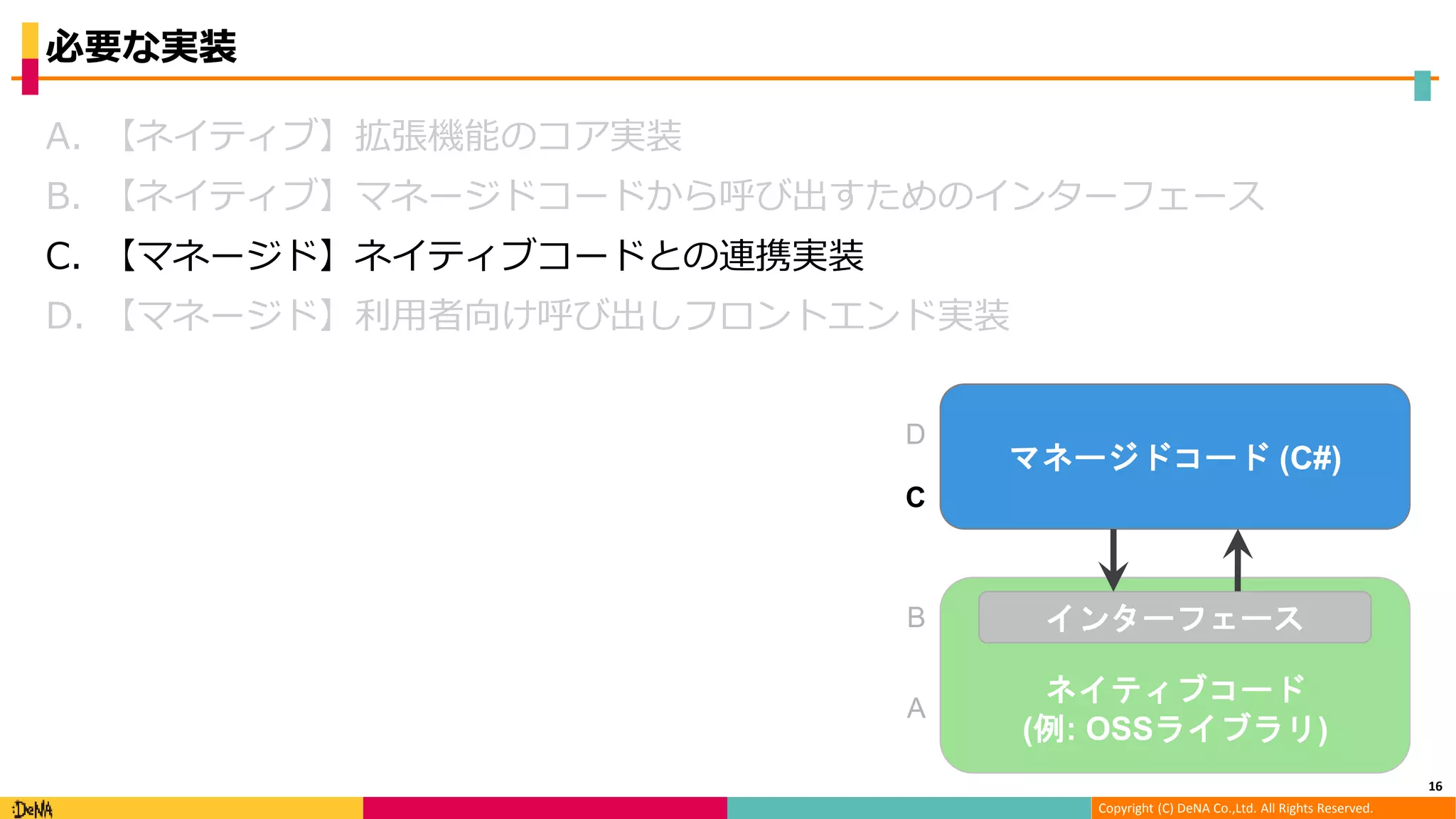

必要な実装
16
C
D
A
B

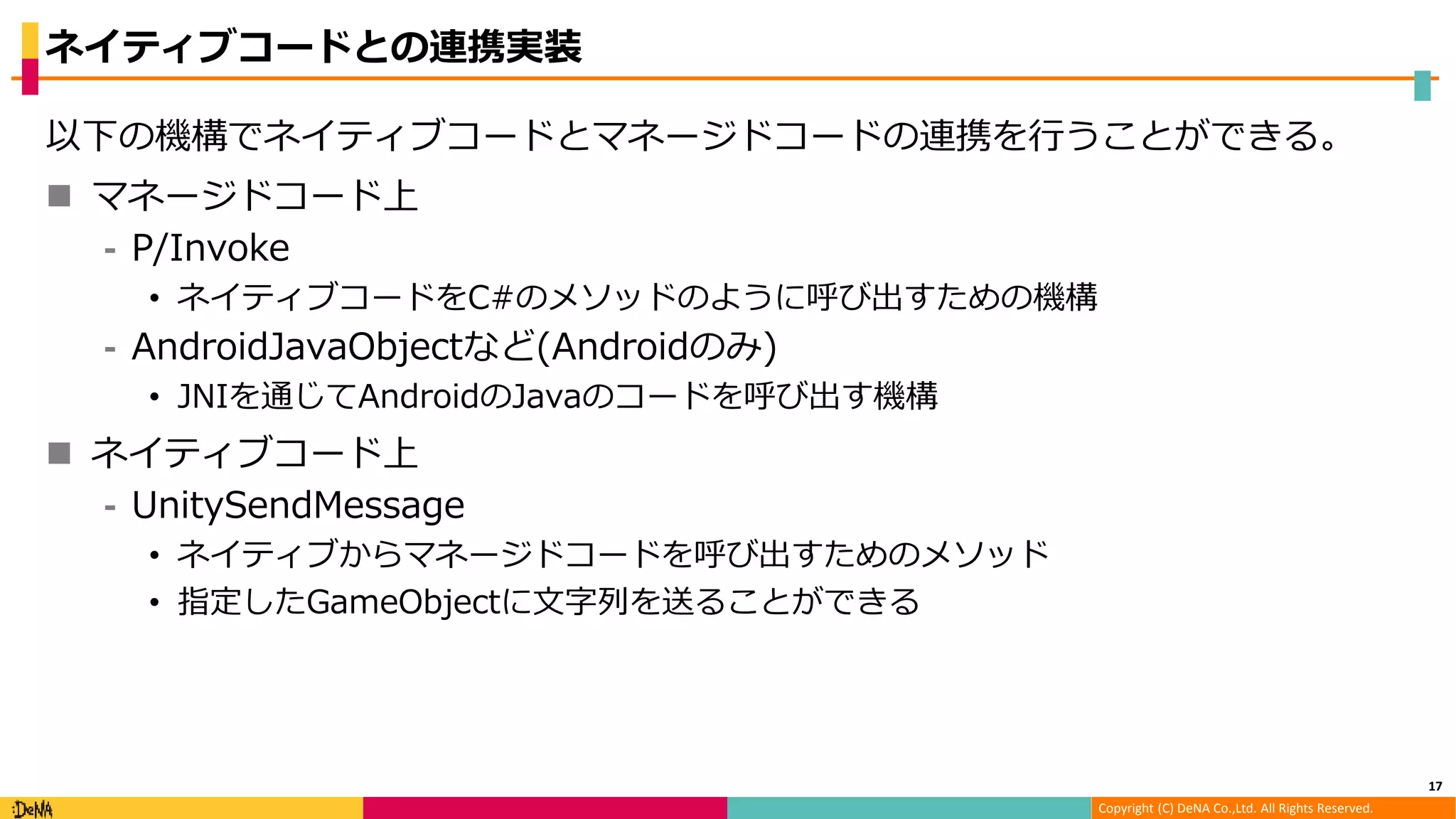

ネイティブコードとの連携実装
以下の機構でネイティブコードとマネージドコードの連携を行うことができる。
 マネージドコード上
⁃ P/Invoke
• ネイティブコードをC#のメソッドのように呼び出すための機構
⁃ AndroidJavaObjectなど(Androidのみ)
• JNIを通じてAndroidのJavaのコードを呼び出す機構
 ネイティブコード上
⁃ UnitySendMessage
• ネイティブからマネージドコードを呼び出すためのメソッド
• 指定したGameObjectに文字列を送ることができる
17

P/Invoke (Platform Invoke)
CLI(共通言語基盤)の機能で、ネイティブコードをマネージドコードの様に呼び出
すことができる。
引数や返り値は必要に応じてマーシャリングという変換処理が行われる。
18
P/Invoke宣言
マネージドコード(C#)
マーシャラ
引数は
System.String
です
変換した
データを用意しま
す
char*を
受け取りましたネイティブコード
P/Invoke宣言
マネージドコード(C#)引数は
System.String
です
????
[DllImport("ロード対象のプラグイン")]

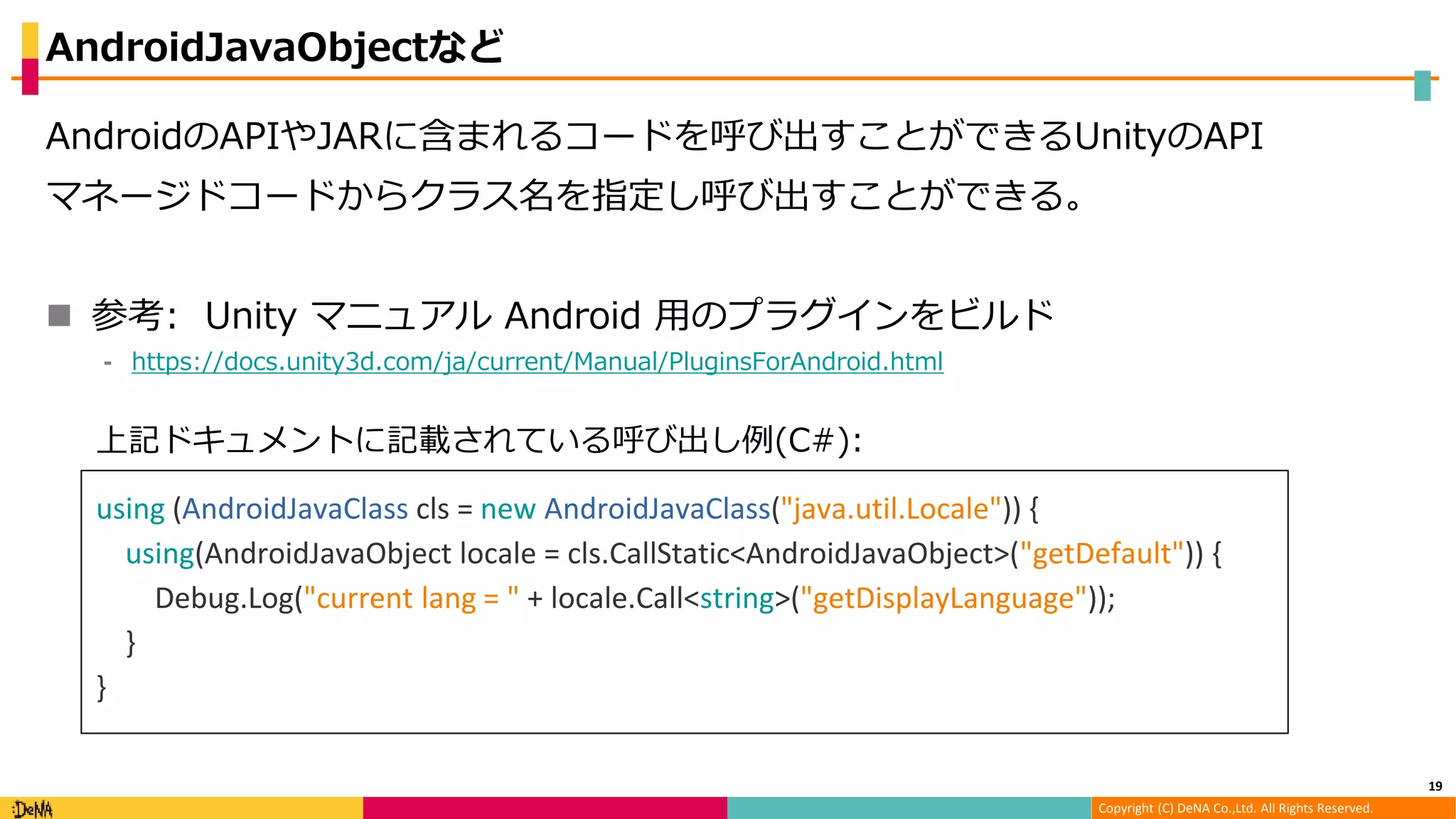

AndroidJavaObjectなど
AndroidのAPIやJARに含まれるコードを呼び出すことができるUnityのAPI
マネージドコードからクラス名を指定し呼び出すことができる。
 参考: Unity マニュアル Android 用のプラグインをビルド
⁃ https://docs.unity3d.com/ja/current/Manual/PluginsForAndroid.html
using (AndroidJavaClass cls = new AndroidJavaClass("java.util.Locale")) {
using(AndroidJavaObject locale = cls.CallStatic<AndroidJavaObject>("getDefault")) {
Debug.Log("current lang = " + locale.Call<string>("getDisplayLanguage"));
}
}
上記ドキュメントに記載されている呼び出し例(C#):
19

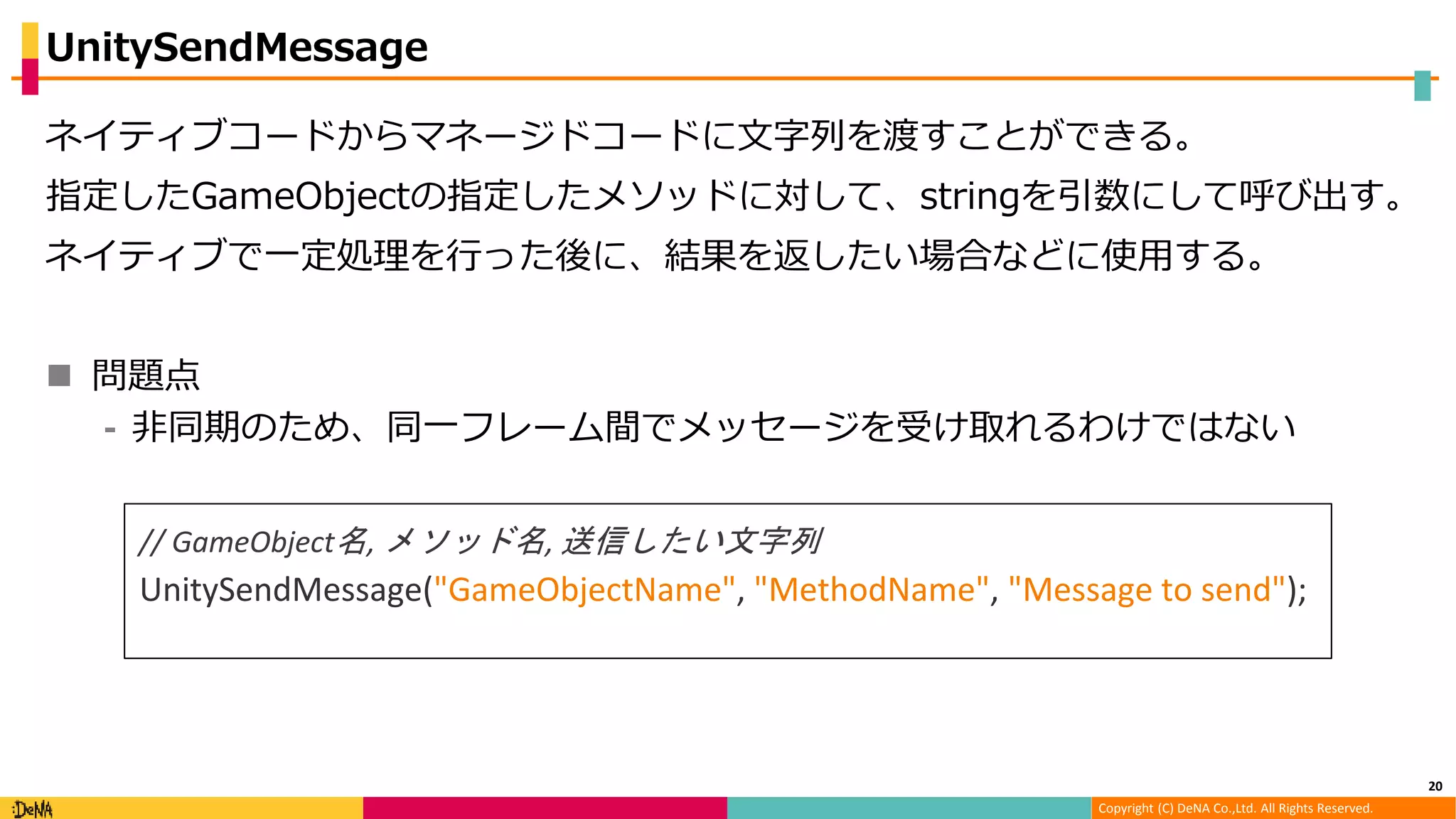

UnitySendMessage
ネイティブコードからマネージドコードに文字列を渡すことができる。
指定したGameObjectの指定したメソッドに対して、stringを引数にして呼び出す。
ネイティブで一定処理を行った後に、結果を返したい場合などに使用する。
 問題点
⁃ 非同期のため、同一フレーム間でメッセージを受け取れるわけではない
// GameObject名, メソッド名, 送信したい文字列
UnitySendMessage("GameObjectName", "MethodName", "Message to send");
20

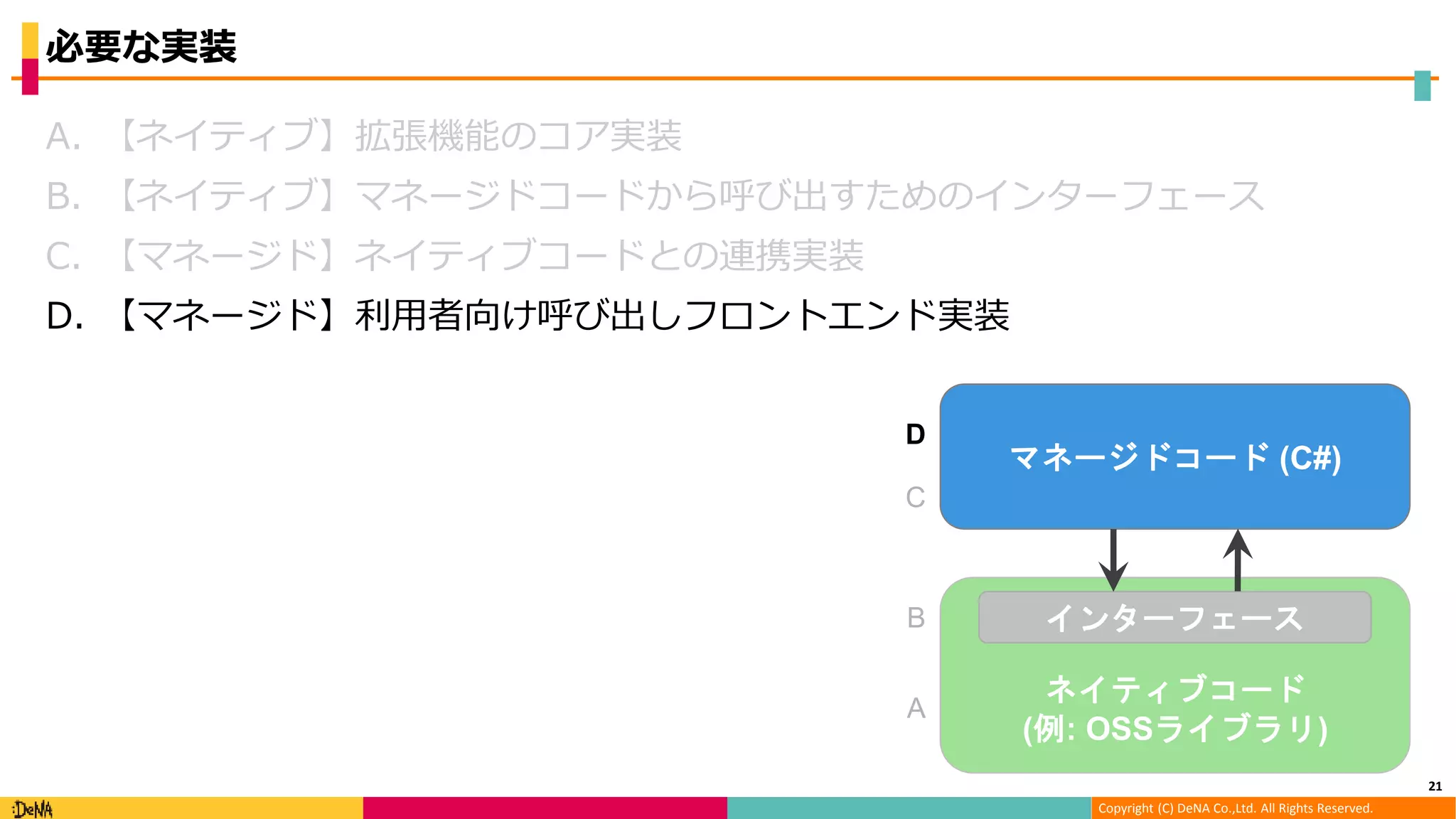

必要な実装
21
C
D
A
B

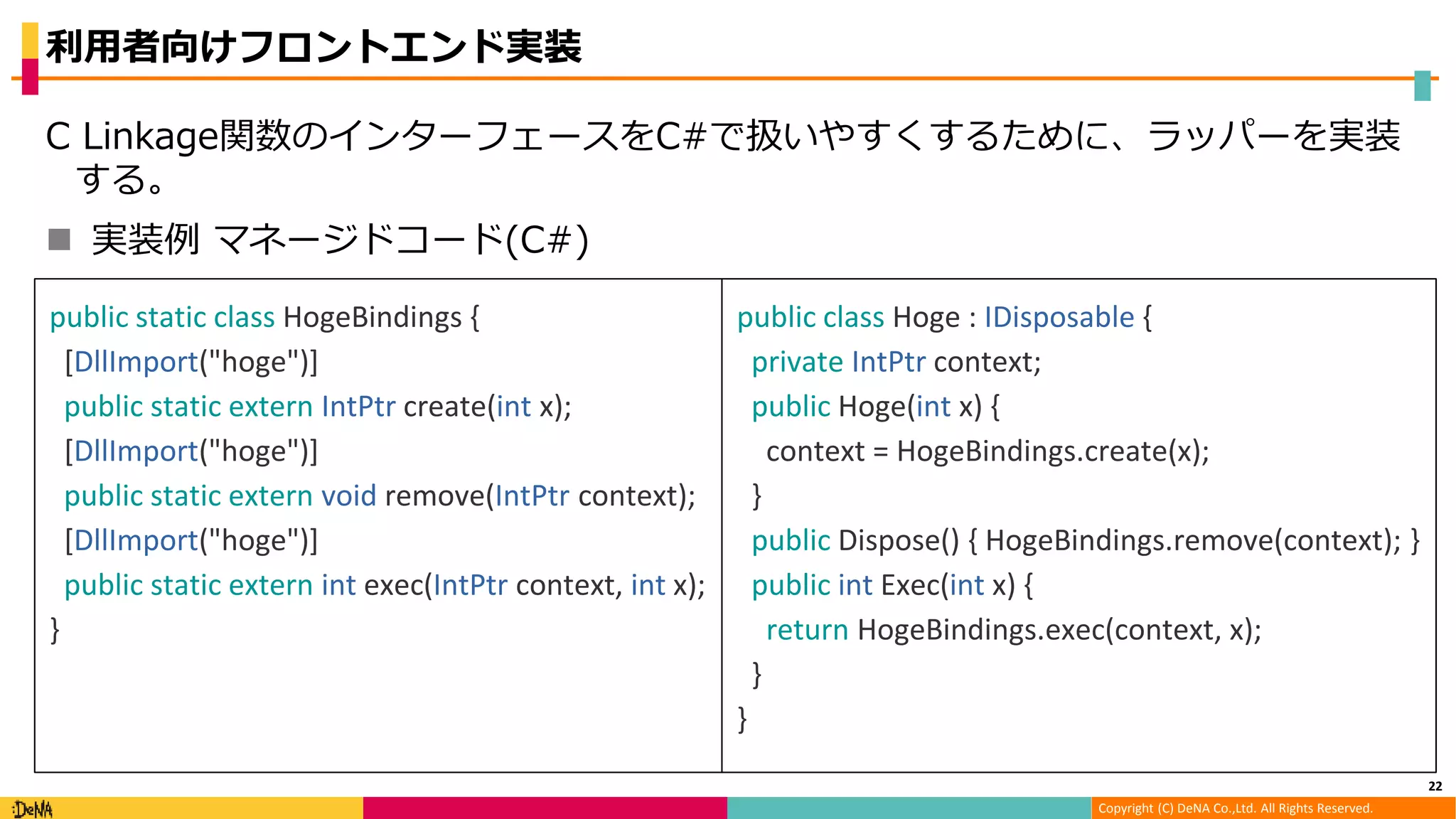

利用者向けフロントエンド実装
C Linkage関数のインターフェースをC#で扱いやすくするために、ラッパーを実装
する。
 実装例マネージドコード(C#)
22
public static class HogeBindings {
[DllImport("hoge")]
public static extern IntPtr create(int x);
[DllImport("hoge")]
public static extern void remove(IntPtr context);
[DllImport("hoge")]
public static extern int exec(IntPtr context, int x);
}
public class Hoge : IDisposable {
private IntPtr context;
public Hoge(int x) {
context = HogeBindings.create(x);
}
public Dispose() { HogeBindings.remove(context); }
public int Exec(int x) {
return HogeBindings.exec(context, x);
}
}

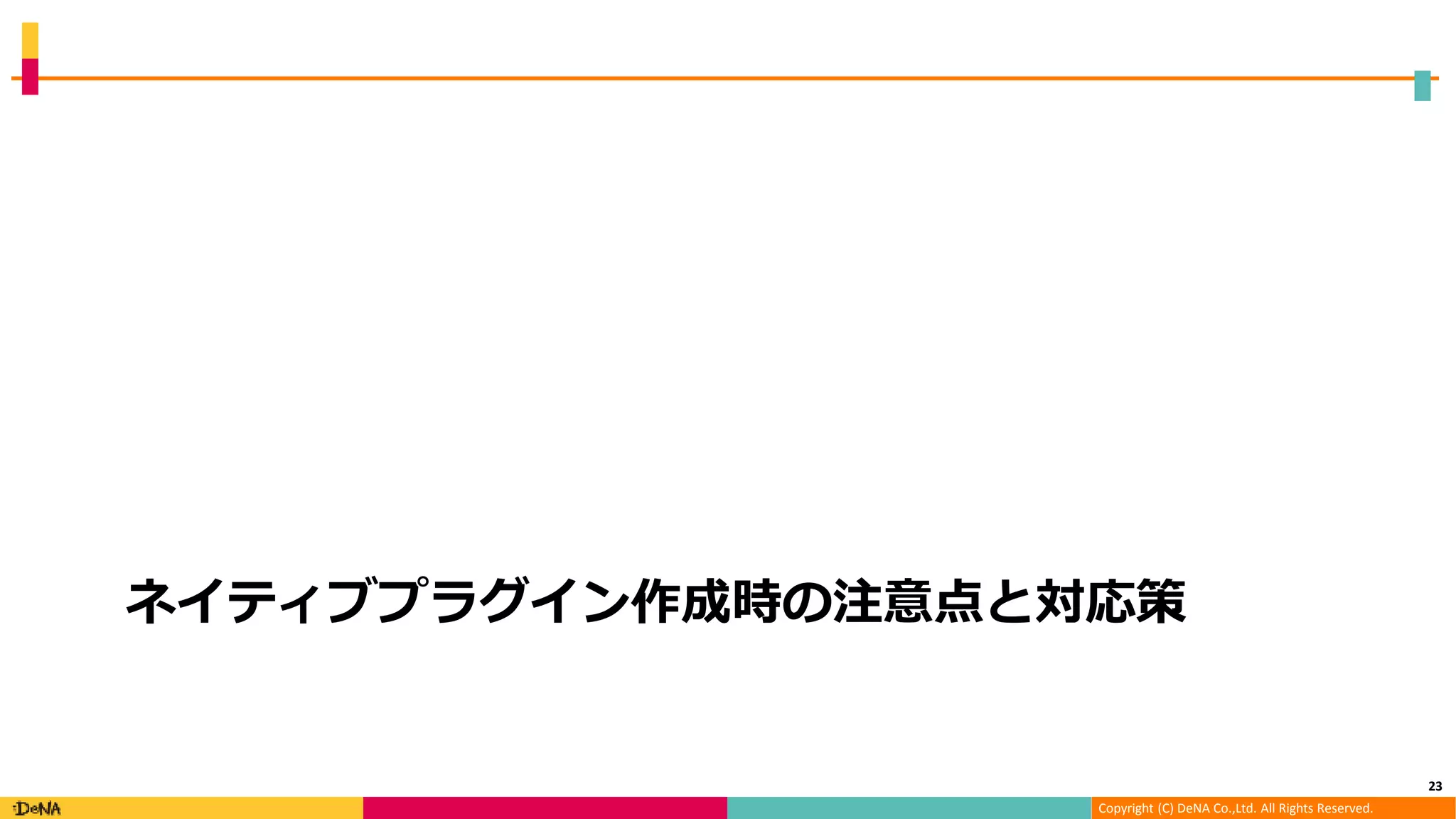

ネイティブプラグイン作成時の注意点と対応策
23

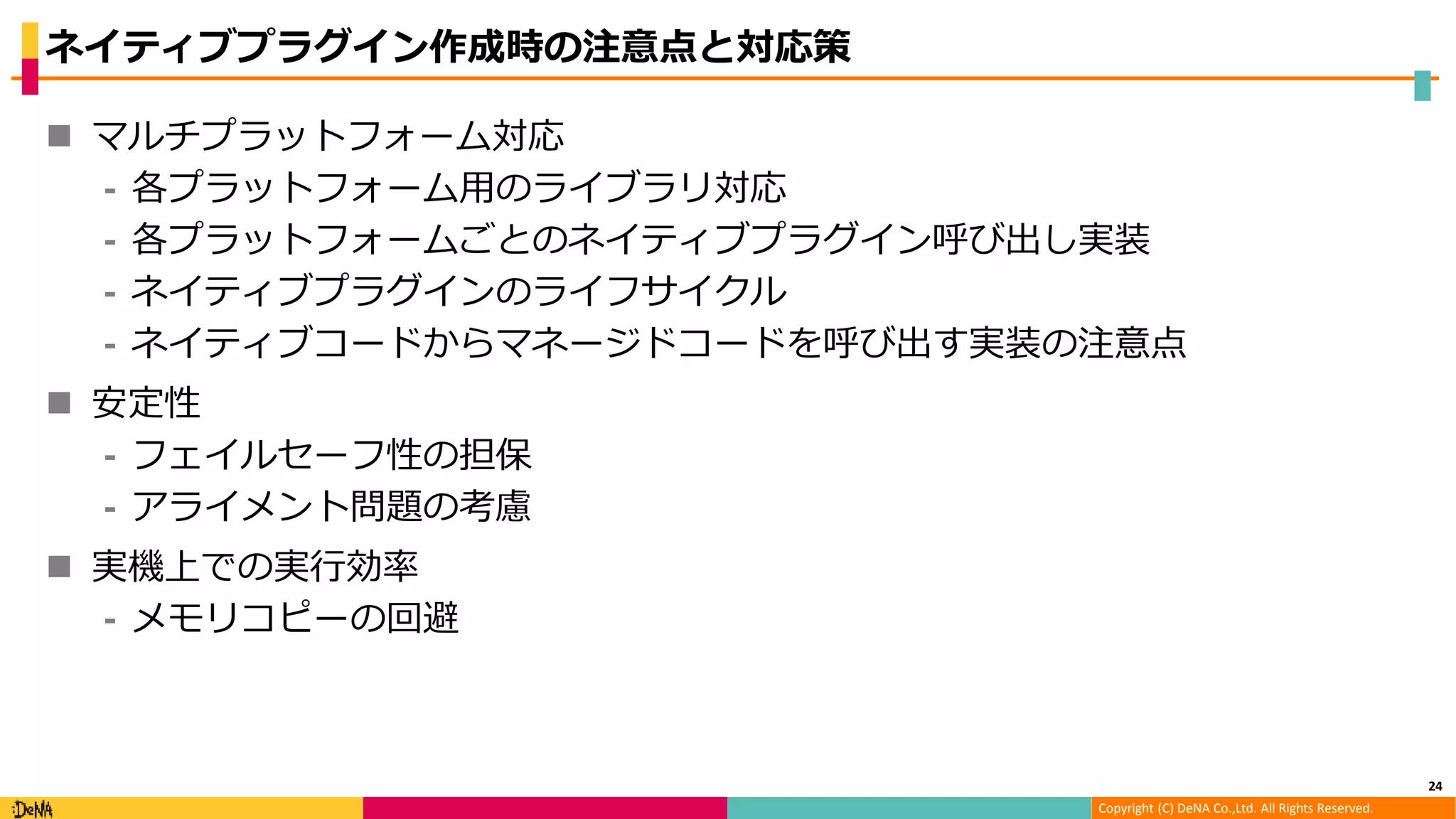

ネイティブプラグイン作成時の注意点と対応策
 マルチプラットフォーム対応
⁃ 各プラットフォーム用のライブラリ対応
⁃ 各プラットフォームごとのネイティブプラグイン呼び出し実装
⁃ ネイティブプラグインのライフサイクル
⁃ ネイティブコードからマネージドコードを呼び出す実装の注意点
 安定性
⁃ フェイルセーフ性の担保
⁃ アライメント問題の考慮
 実機上での実行効率
⁃ メモリコピーの回避
24

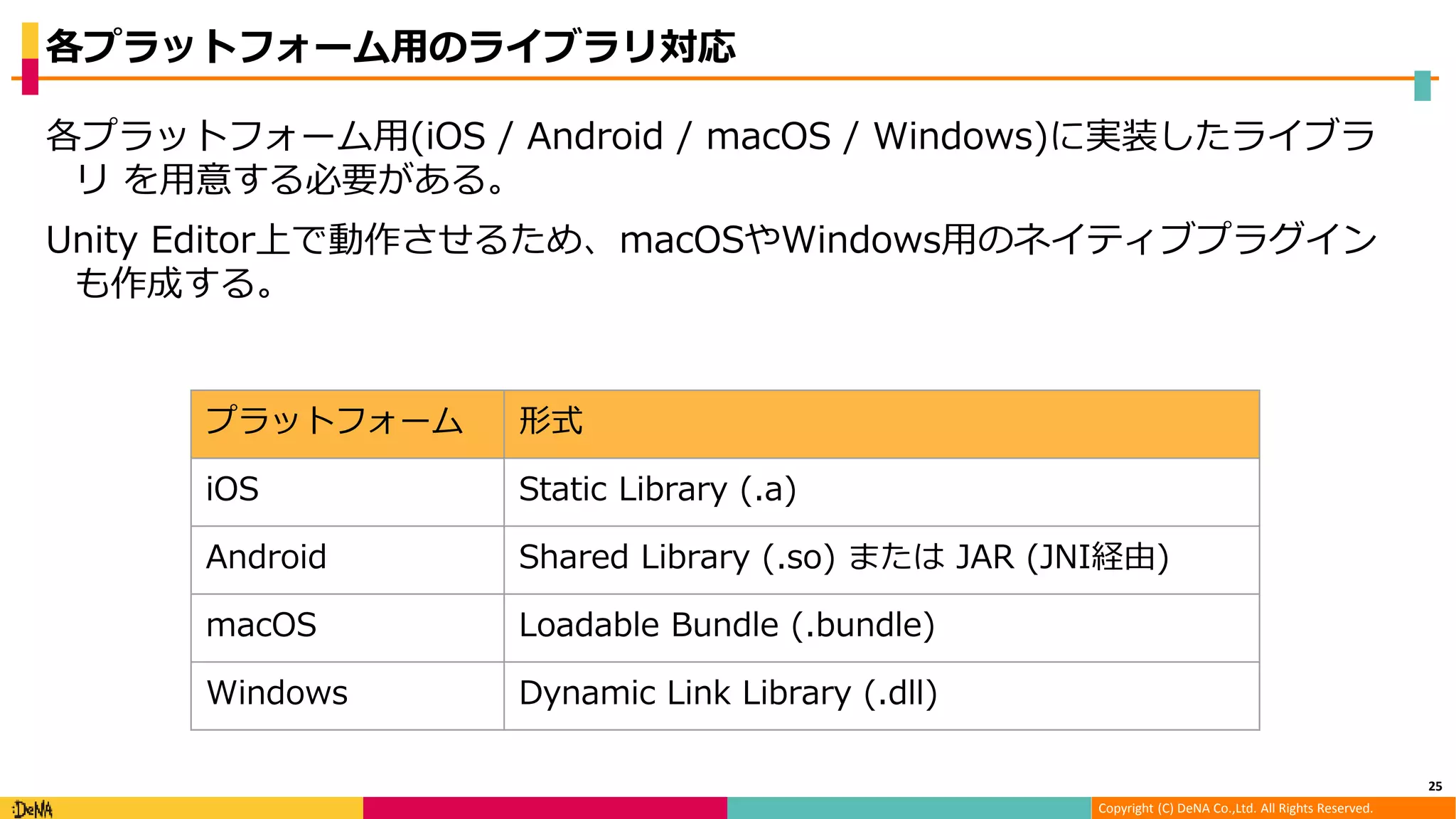

各プラットフォーム用のライブラリ対応
各プラットフォーム用(iOS / Android / macOS / Windows)に実装したライブラ
リを用意する必要がある。
Unity Editor上で動作させるため、macOSやWindows用のネイティブプラグイン
も作成する。
プラットフォーム形式
iOS Static Library (.a)
Android Shared Library (.so) または JAR (JNI経由)
macOS Loadable Bundle (.bundle)
Windows Dynamic Link Library (.dll)
25

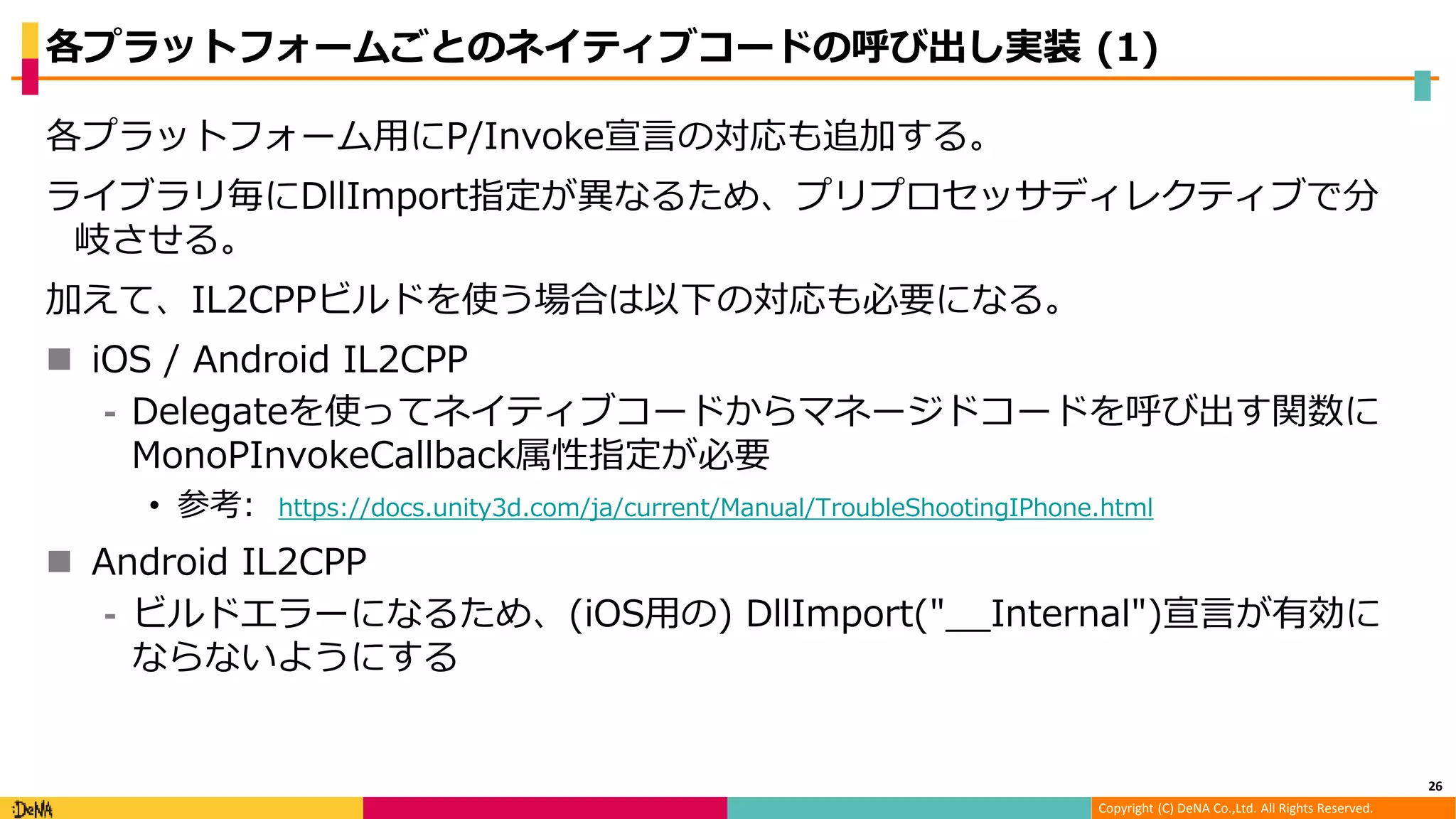

各プラットフォームごとのネイティブコードの呼び出し実装 (1)
各プラットフォーム用にP/Invoke宣言の対応も追加する。
ライブラリ毎にDllImport指定が異なるため、プリプロセッサディレクティブで分
岐させる。
加えて、IL2CPPビルドを使う場合は以下の対応も必要になる。
 iOS / Android IL2CPP
⁃ Delegateを使ってネイティブコードからマネージドコードを呼び出す関数に
MonoPInvokeCallback属性指定が必要
• 参考: https://docs.unity3d.com/ja/current/Manual/TroubleShootingIPhone.html
 Android IL2CPP
⁃ ビルドエラーになるため、(iOS用の) DllImport("__Internal")宣言が有効に
ならないようにする
26

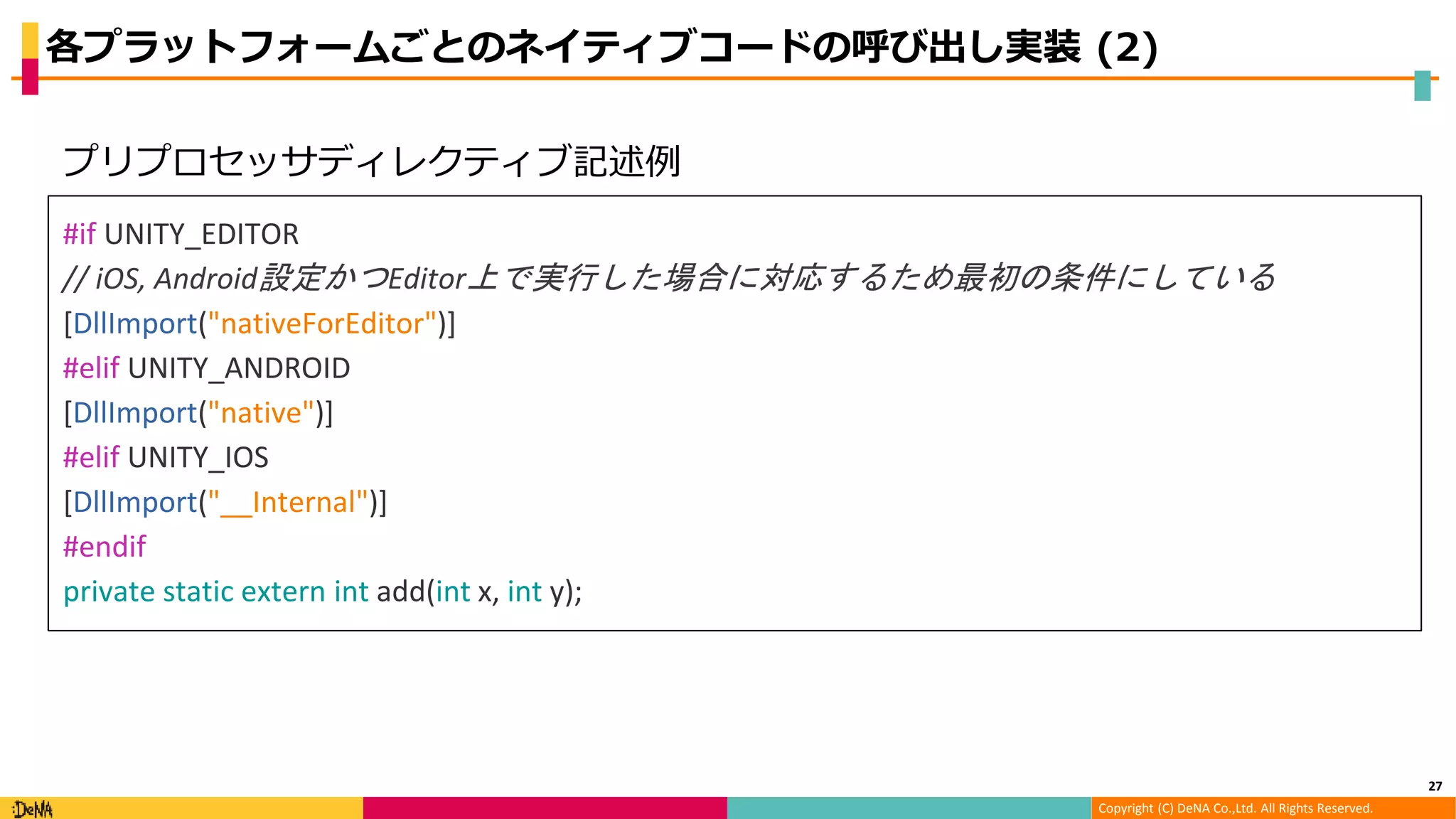

各プラットフォームごとのネイティブコードの呼び出し実装 (2)
#if UNITY_EDITOR
// iOS, Android設定かつEditor上で実行した場合に対応するため最初の条件にしている
[DllImport("nativeForEditor")]
#elif UNITY_ANDROID
#elif UNITY_IOS
[DllImport("__Internal")]
#endif
プリプロセッサディレクティブ記述例
27

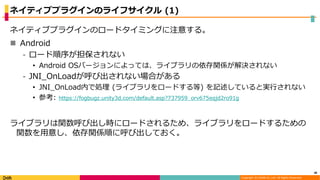

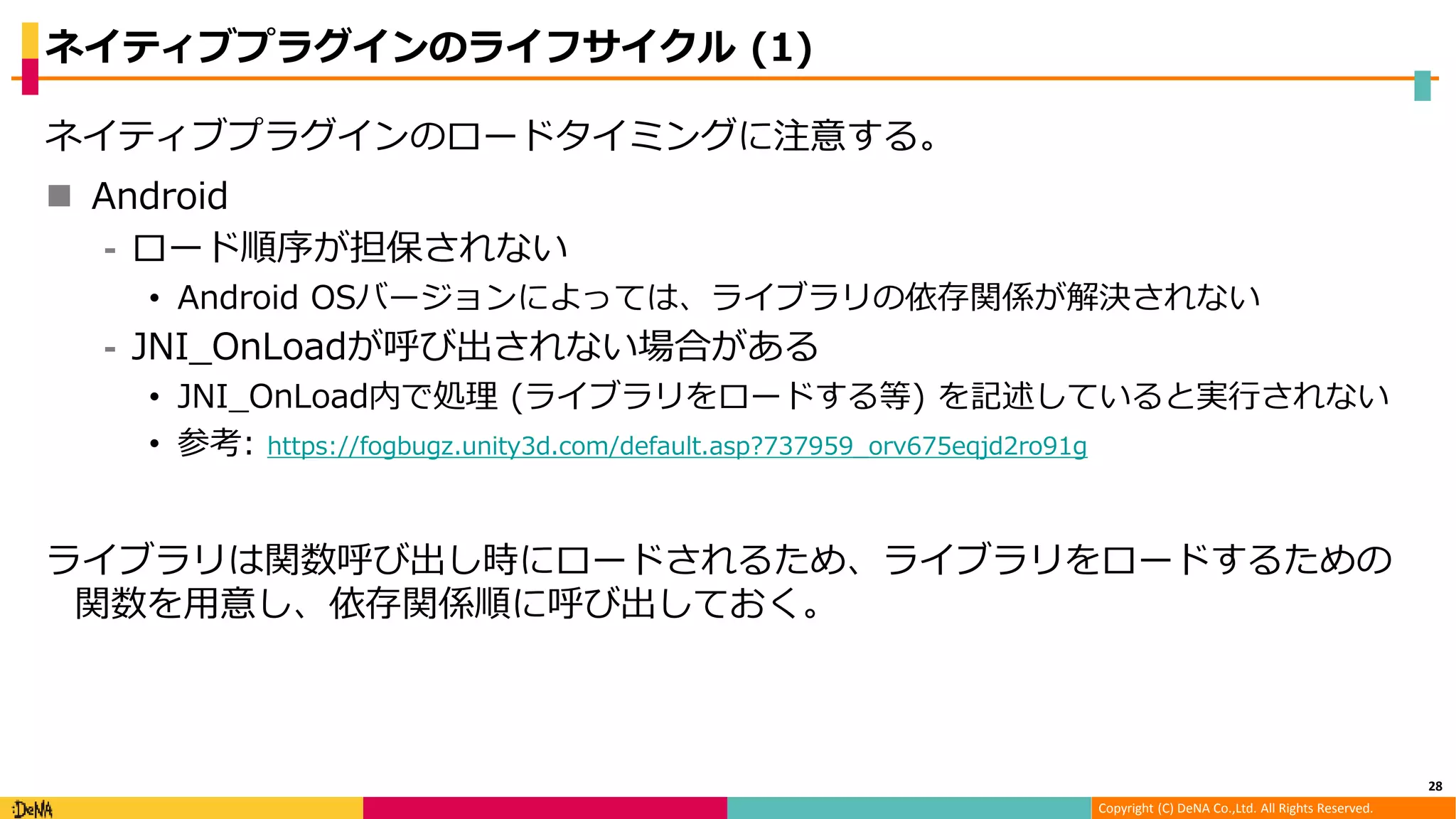

ネイティブプラグインのライフサイクル (1)
ネイティブプラグインのロードタイミングに注意する。
 Android
⁃ ロード順序が担保されない
• Android OSバージョンによっては、ライブラリの依存関係が解決されない
⁃ JNI_OnLoadが呼び出されない場合がある
• JNI_OnLoad内で処理 (ライブラリをロードする等) を記述していると実行されない
• 参考: https://fogbugz.unity3d.com/default.asp?737959_orv675eqjd2ro91g
ライブラリは関数呼び出し時にロードされるため、ライブラリをロードするための
関数を用意し、依存関係順に呼び出しておく。
28

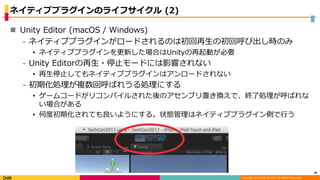

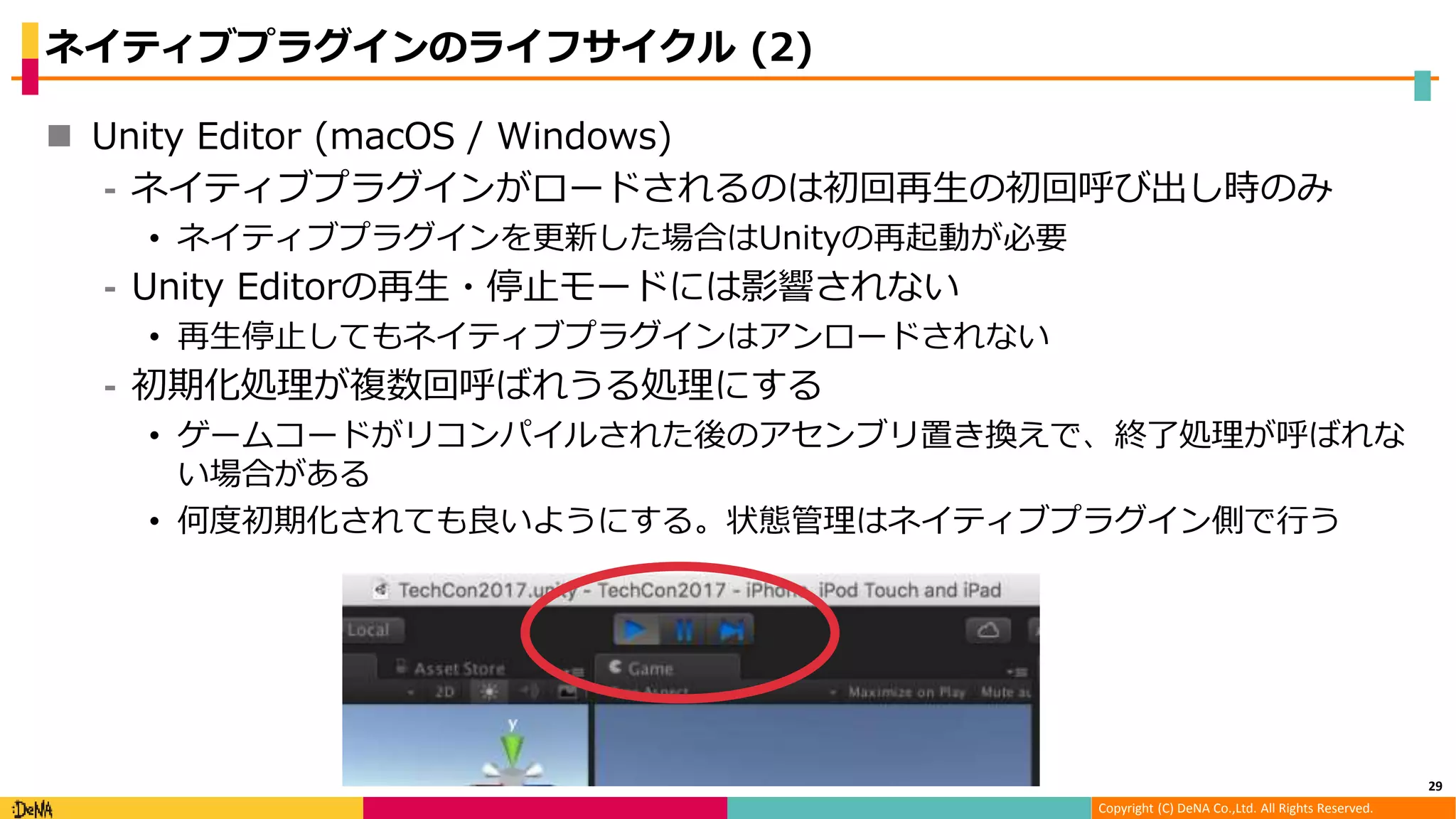

ネイティブプラグインのライフサイクル (2)
 Unity Editor (macOS / Windows)
⁃ ネイティブプラグインがロードされるのは初回再生の初回呼び出し時のみ
• ネイティブプラグインを更新した場合はUnityの再起動が必要
⁃ Unity Editorの再生・停止モードには影響されない
• 再生停止してもネイティブプラグインはアンロードされない
⁃ 初期化処理が複数回呼ばれうる処理にする
• ゲームコードがリコンパイルされた後のアセンブリ置き換えで、終了処理が呼ばれな
い場合がある
• 何度初期化されても良いようにする。状態管理はネイティブプラグイン側で行う
29

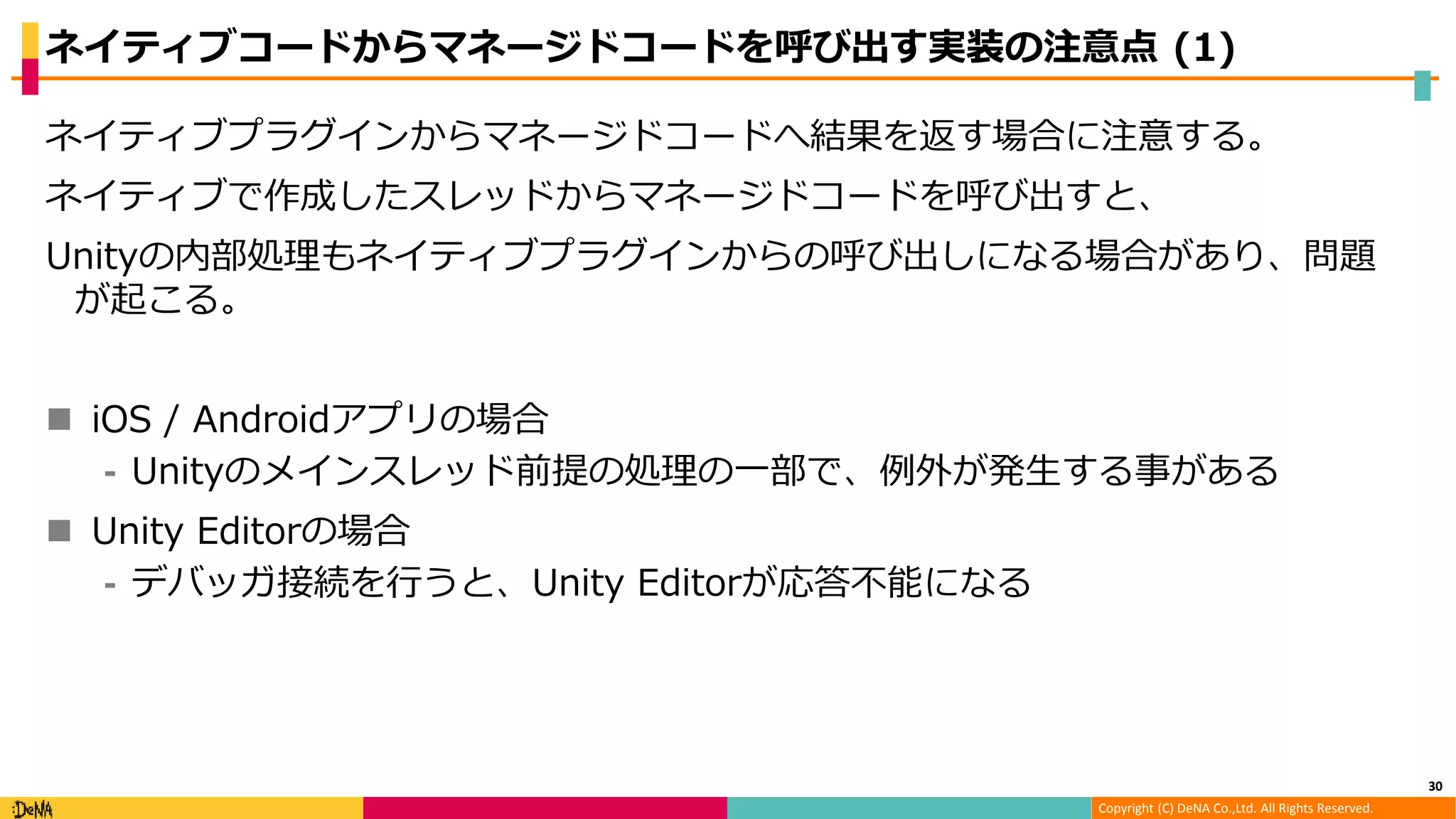

ネイティブコードからマネージドコードを呼び出す実装の注意点 (1)
ネイティブプラグインからマネージドコードへ結果を返す場合に注意する。
ネイティブで作成したスレッドからマネージドコードを呼び出すと、
Unityの内部処理もネイティブプラグインからの呼び出しになる場合があり、問題
が起こる。
 iOS / Androidアプリの場合
⁃ Unityのメインスレッド前提の処理の一部で、例外が発生する事がある
 Unity Editorの場合
⁃ デバッガ接続を行うと、Unity Editorが応答不能になる
30

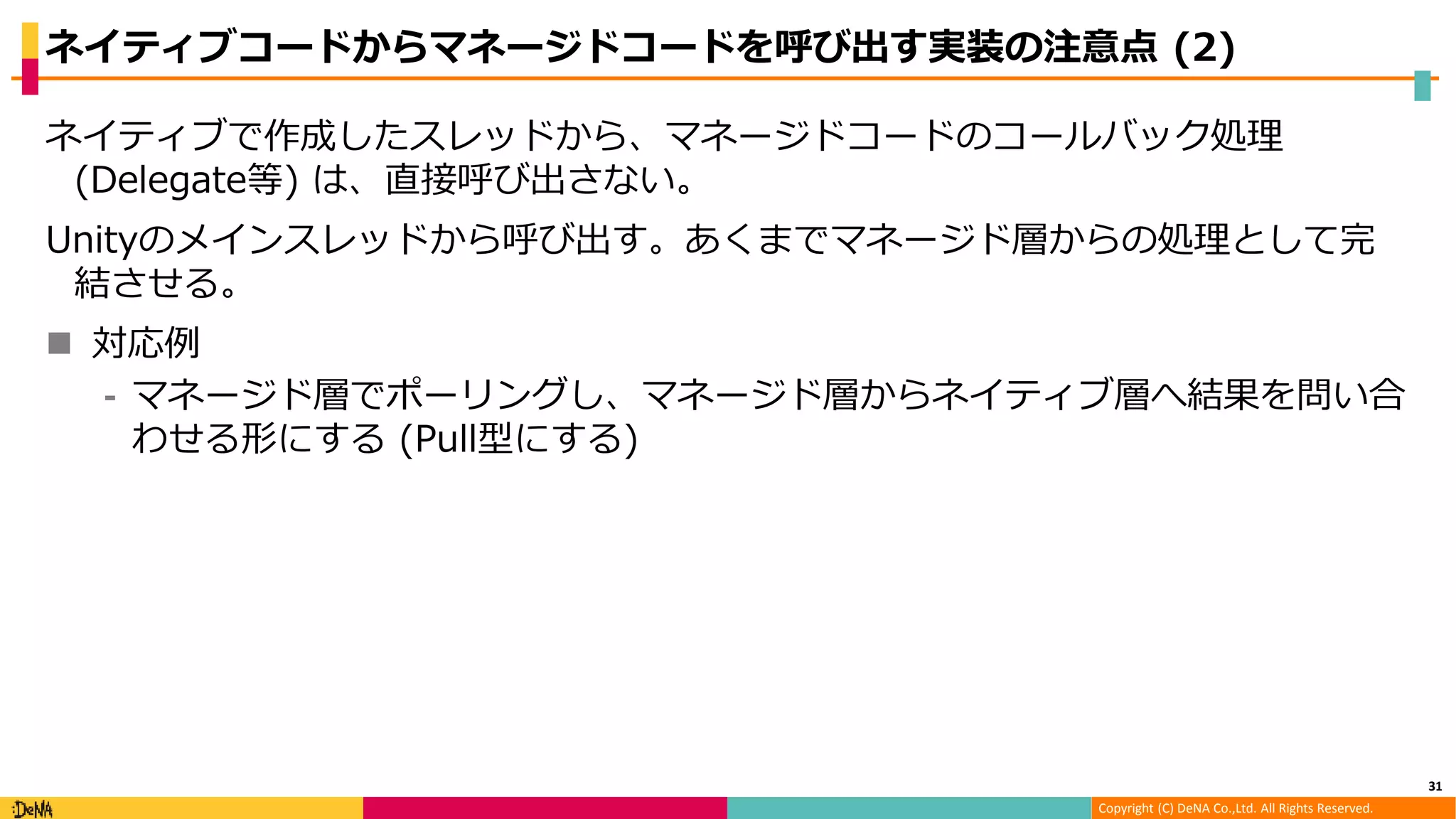

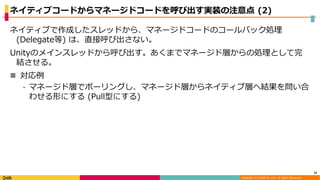

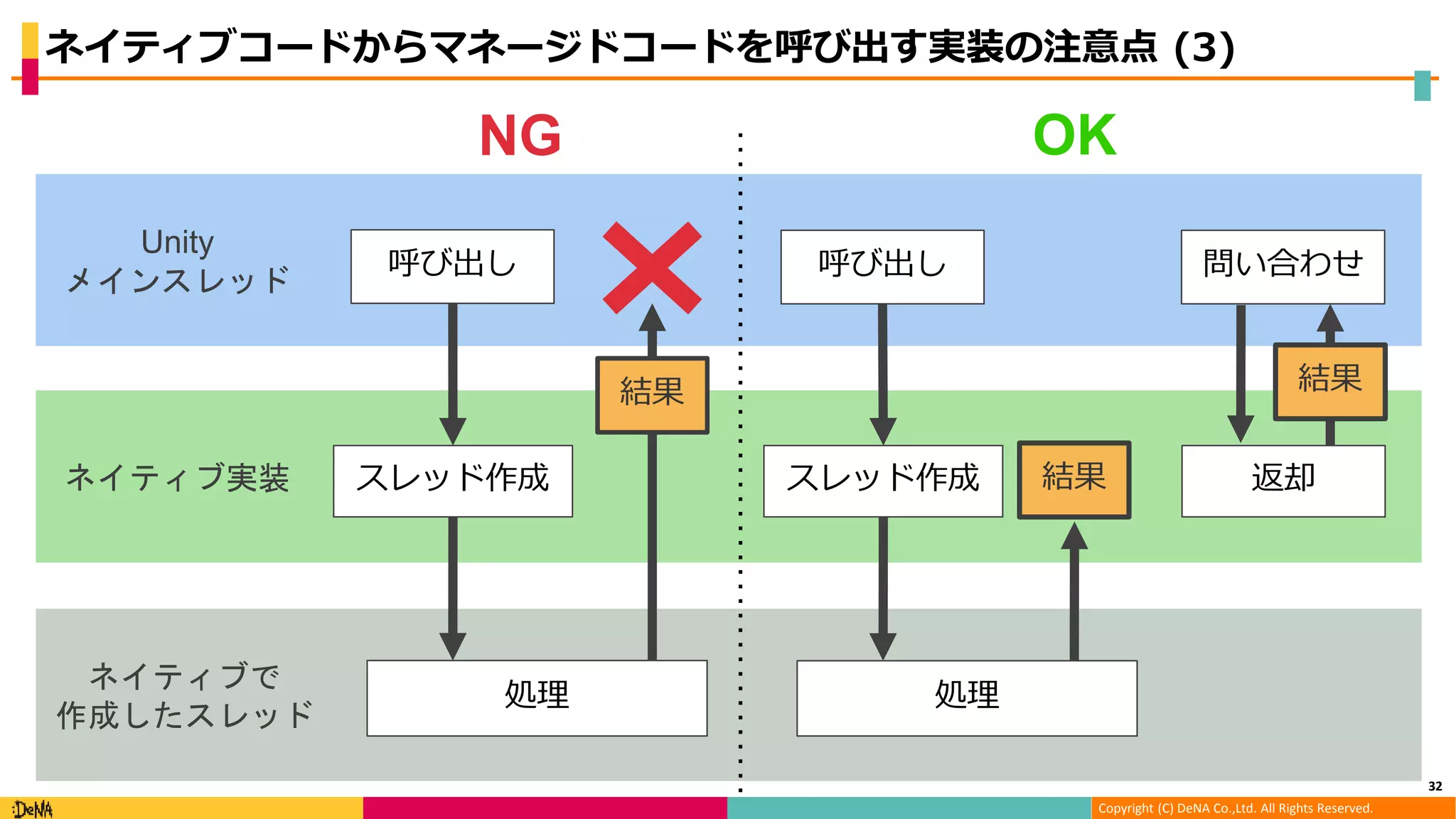

ネイティブで作成したスレッドから、マネージドコードのコールバック処理
(Delegate等) は、直接呼び出さない。
Unityのメインスレッドから呼び出す。あくまでマネージド層からの処理として完
結させる。
 対応例
⁃ マネージド層でポーリングし、マネージド層からネイティブ層へ結果を問い合
わせる形にする (Pull型にする)
31

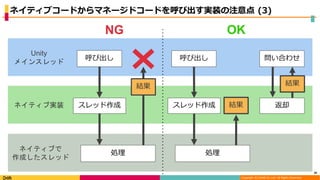

32
処理
スレッド作成
呼び出し
結果
処理
スレッド作成
呼び出し
結果
問い合わせ
結果
Unity
メインスレッド
ネイティブ実装
ネイティブで
作成したスレッド
返却
NG OK

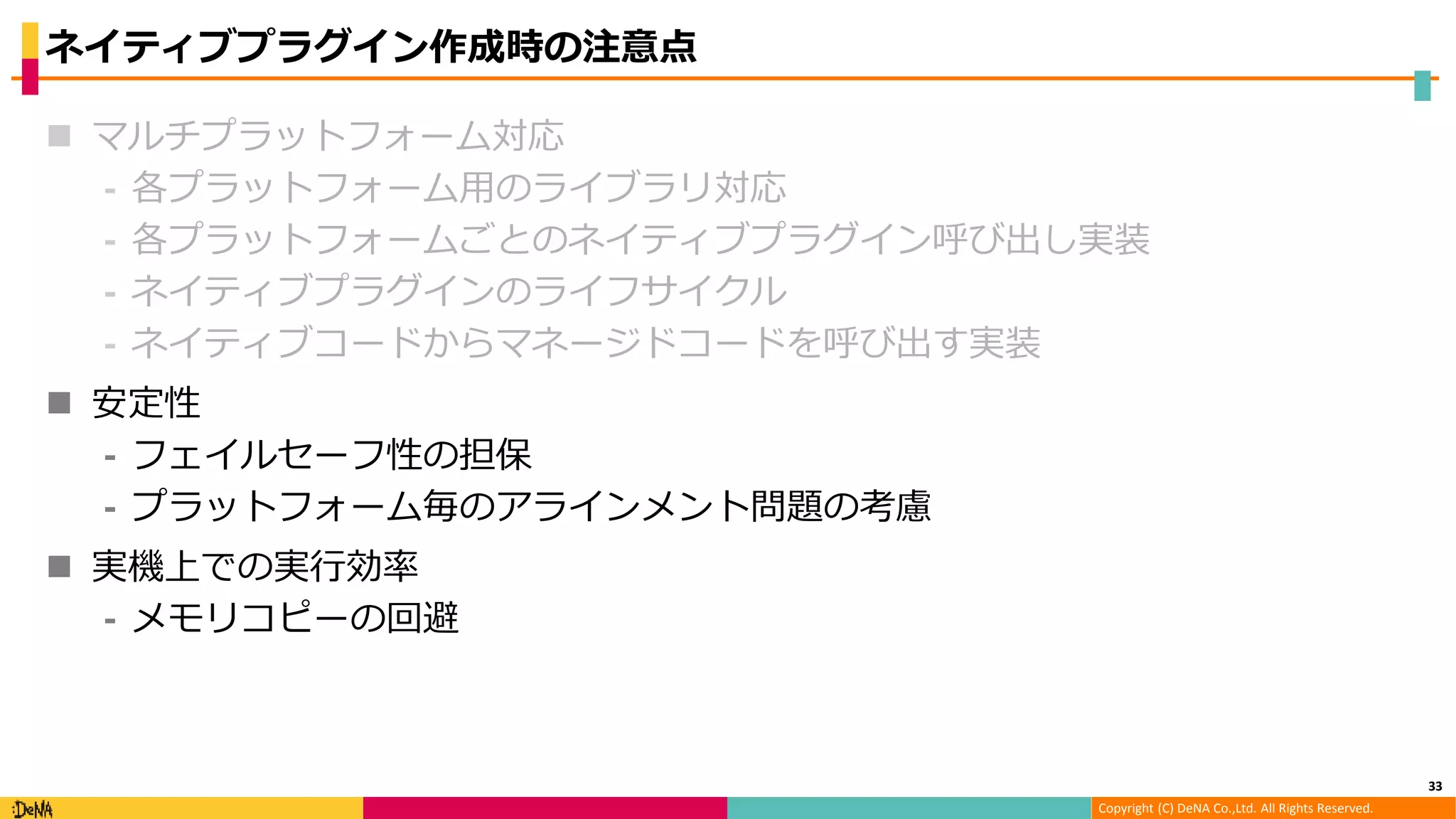

ネイティブプラグイン作成時の注意点
 マルチプラットフォーム対応
⁃ 各プラットフォーム用のライブラリ対応
⁃ 各プラットフォームごとのネイティブプラグイン呼び出し実装
⁃ ネイティブプラグインのライフサイクル
⁃ ネイティブコードからマネージドコードを呼び出す実装
 安定性
⁃ フェイルセーフ性の担保
⁃ プラットフォーム毎のアラインメント問題の考慮
 実機上での実行効率
⁃ メモリコピーの回避
33

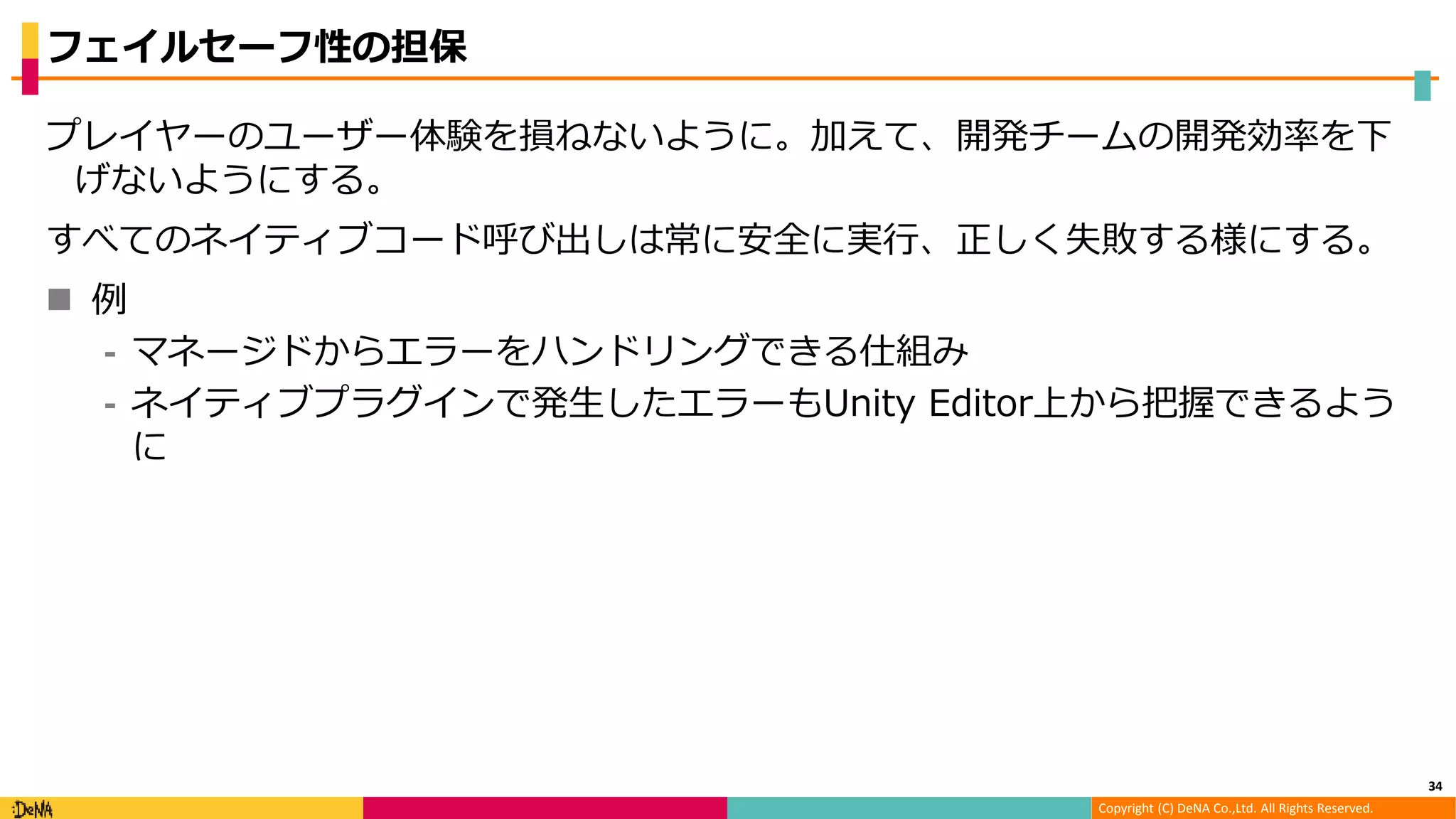

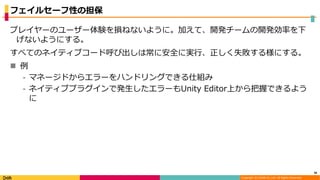

フェイルセーフ性の担保
プレイヤーのユーザー体験を損ねないように。加えて、開発チームの開発効率を下
げないようにする。
すべてのネイティブコード呼び出しは常に安全に実行、正しく失敗する様にする。
 例
⁃ マネージドからエラーをハンドリングできる仕組み
⁃ ネイティブプラグインで発生したエラーもUnity Editor上から把握できるよう
に
34

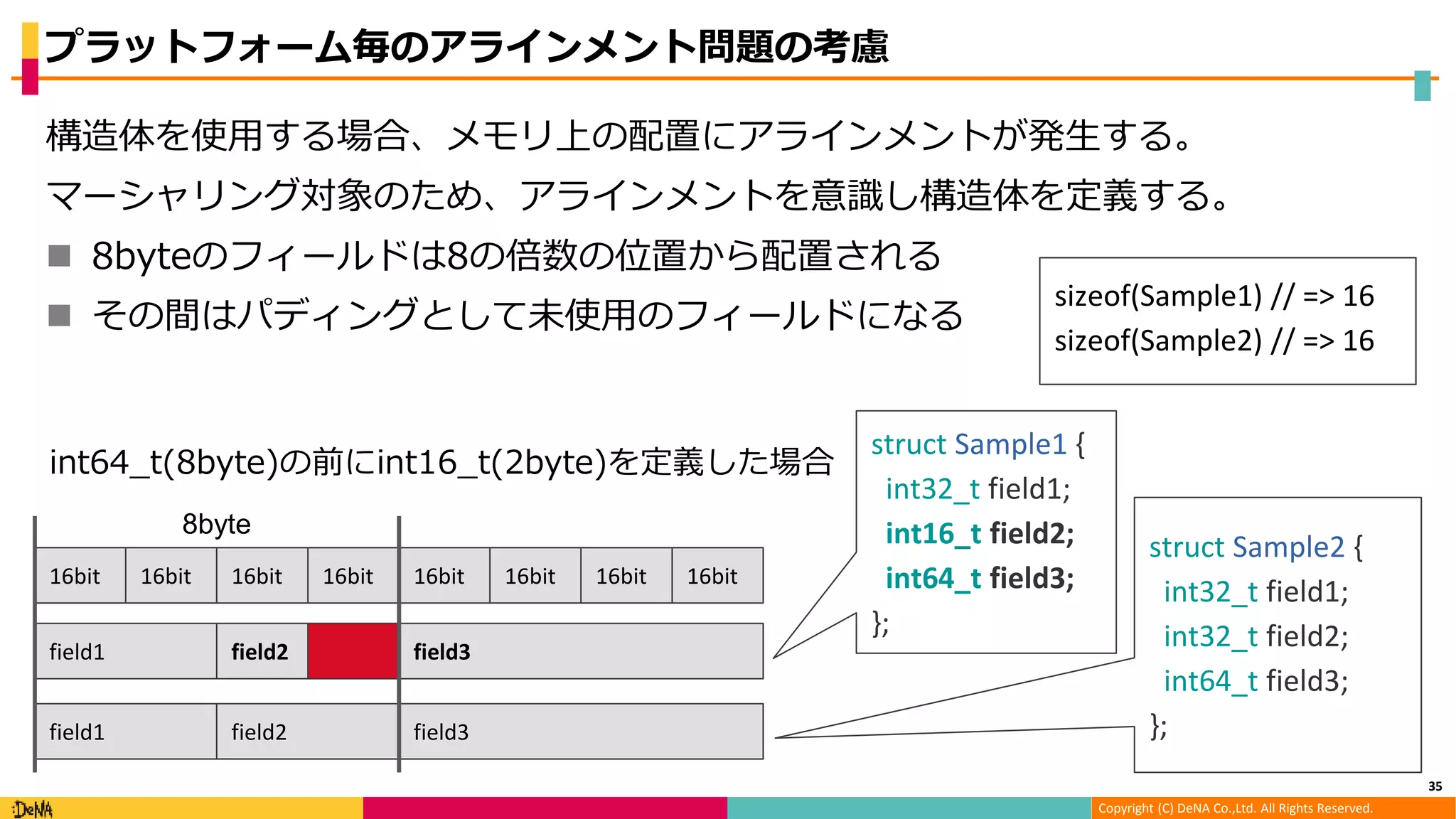

プラットフォーム毎のアラインメント問題の考慮
構造体を使用する場合、メモリ上の配置にアラインメントが発生する。
マーシャリング対象のため、アラインメントを意識し構造体を定義する。
 8byteのフィールドは8の倍数の位置から配置される
 その間はパディングとして未使用のフィールドになる
struct Sample1 {
int32_t field1;
int16_t field2;
int64_t field3;
};
struct Sample2 {
int32_t field1;
int32_t field2;
int64_t field3;
};
sizeof(Sample1) // => 16
sizeof(Sample2) // => 16
35
field1 field2 field3
16bit 16bit 16bit 16bit 16bit 16bit 16bit 16bit
field1 field2 field3
8byte
int64_t(8byte)の前にint16_t(2byte)を定義した場合

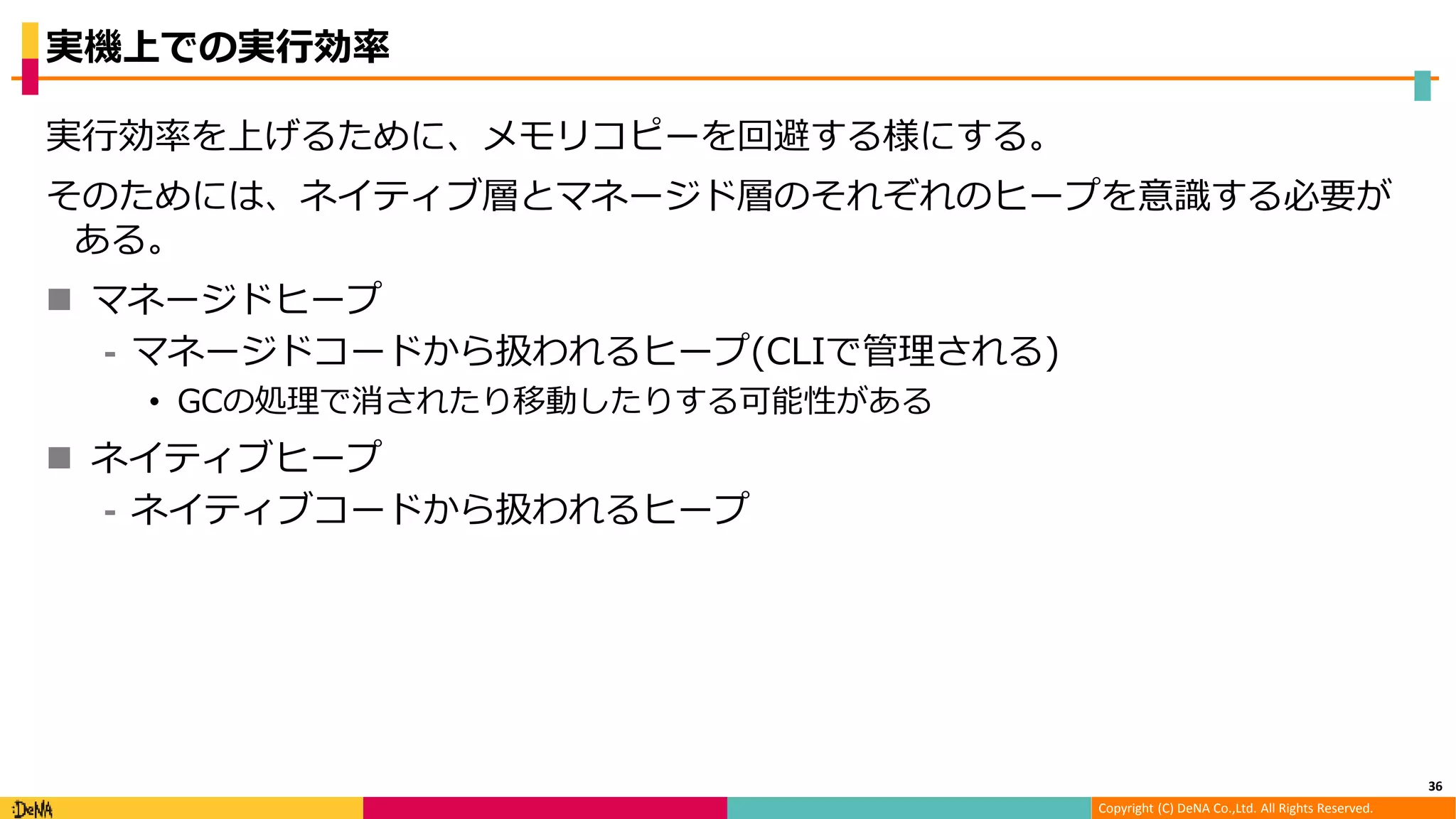

実機上での実行効率
実行効率を上げるために、メモリコピーを回避する様にする。
そのためには、ネイティブ層とマネージド層のそれぞれのヒープを意識する必要が
ある。
 マネージドヒープ
⁃ マネージドコードから扱われるヒープ(CLIで管理される)
• GCの処理で消されたり移動したりする可能性がある
 ネイティブヒープ
⁃ ネイティブコードから扱われるヒープ
36

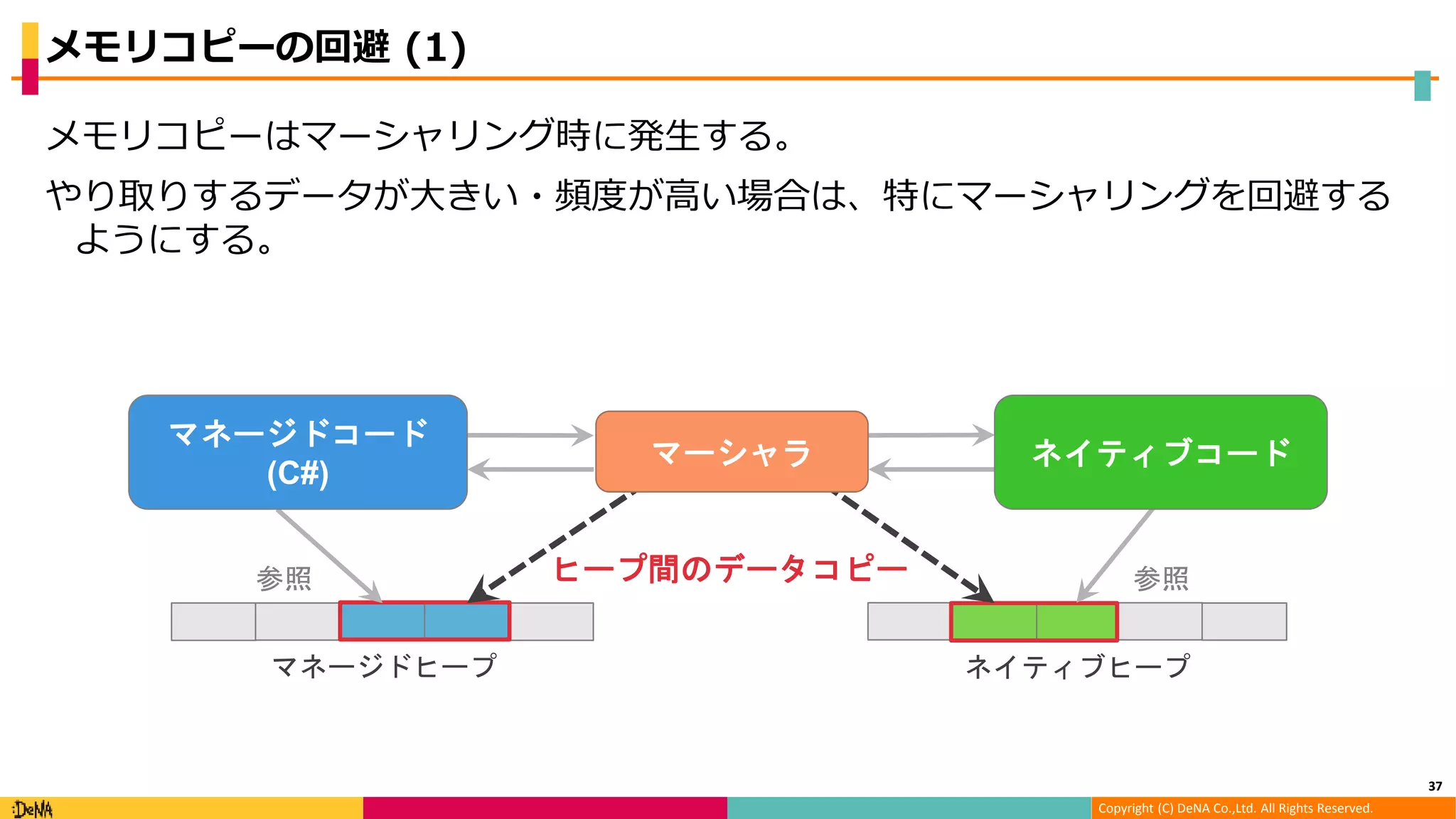

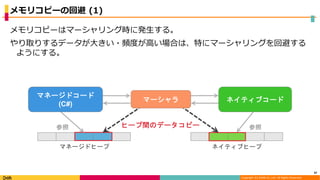

メモリコピーの回避 (1)
メモリコピーはマーシャリング時に発生する。
やり取りするデータが大きい・頻度が高い場合は、特にマーシャリングを回避する
ようにする。
37
マーシャラネイティブコード
マネージドコード
(C#)
ヒープ間のデータコピー参照参照
マネージドヒープネイティブヒープ

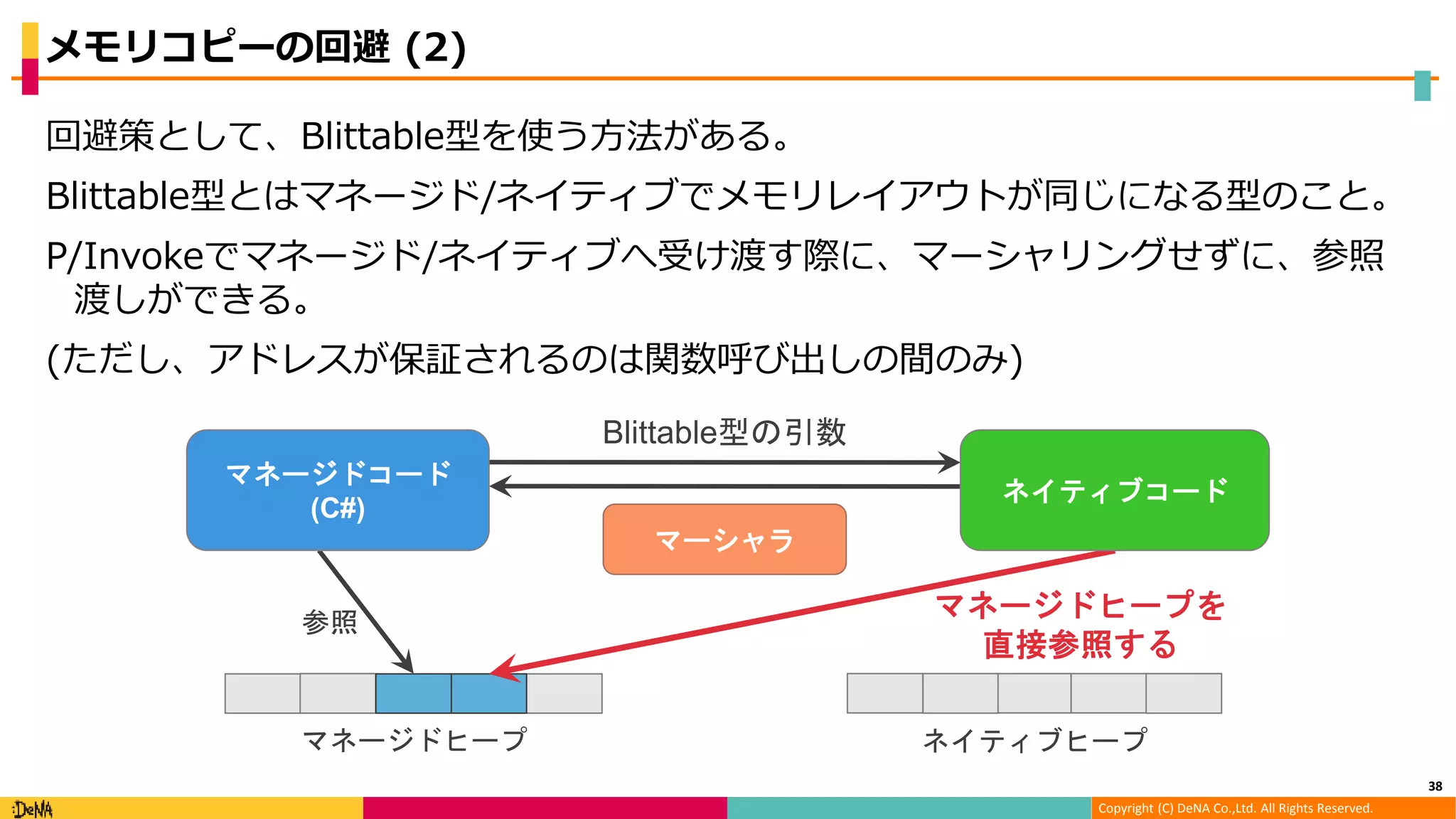

回避策として、Blittable型を使う方法がある。
Blittable型とはマネージド/ネイティブでメモリレイアウトが同じになる型のこと。
P/Invokeでマネージド/ネイティブへ受け渡す際に、マーシャリングせずに、参照
渡しができる。
(ただし、アドレスが保証されるのは関数呼び出しの間のみ)
38
マーシャラ
(C#)
マネージドヒープを
直接参照する
参照
Blittable型の引数

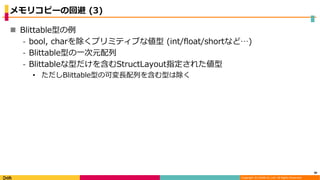

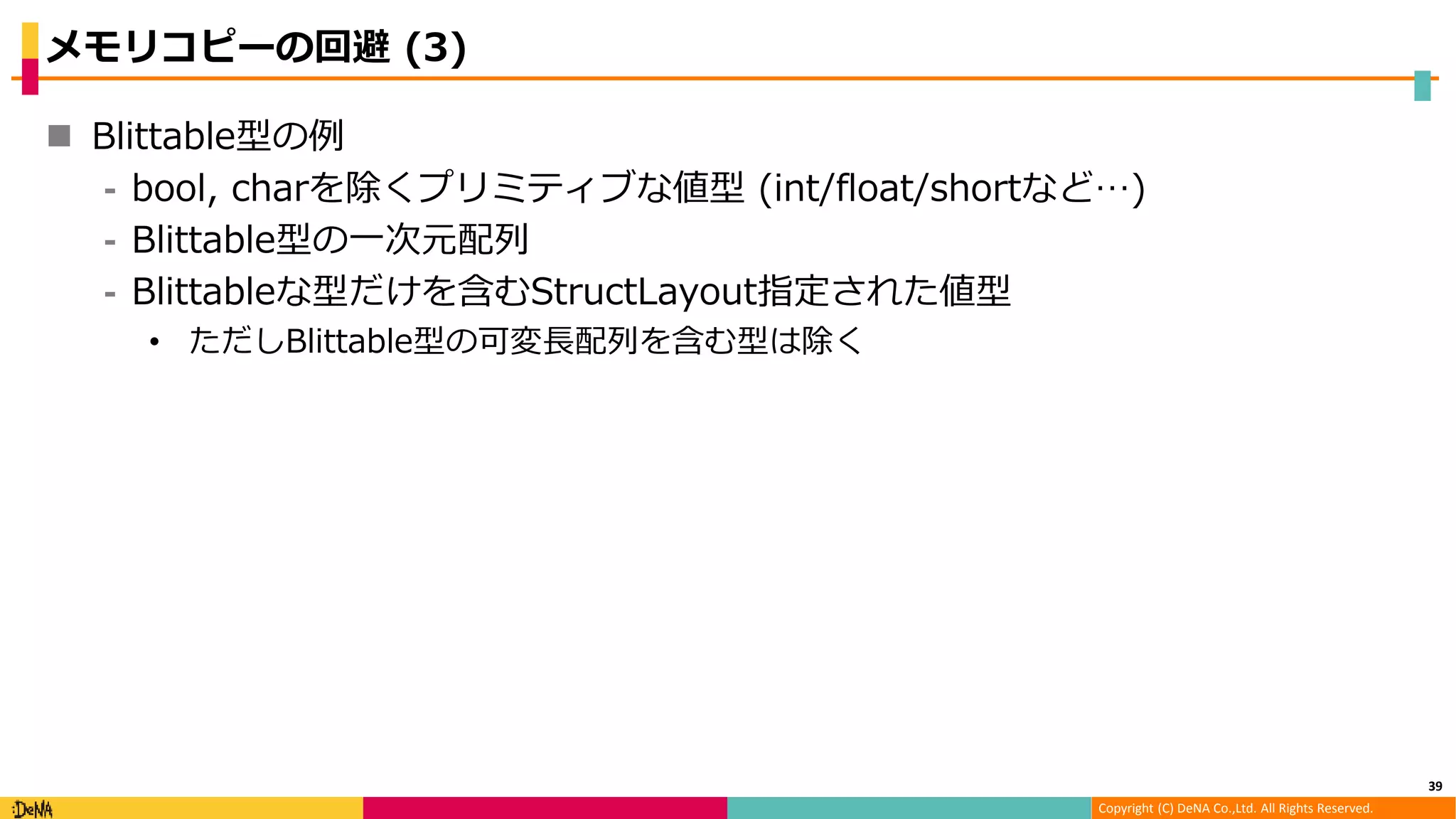

 Blittable型の例
⁃ bool, charを除くプリミティブな値型 (int/float/shortなど…)
⁃ Blittable型の一次元配列
⁃ Blittableな型だけを含むStructLayout指定された値型
• ただしBlittable型の可変長配列を含む型は除く
39

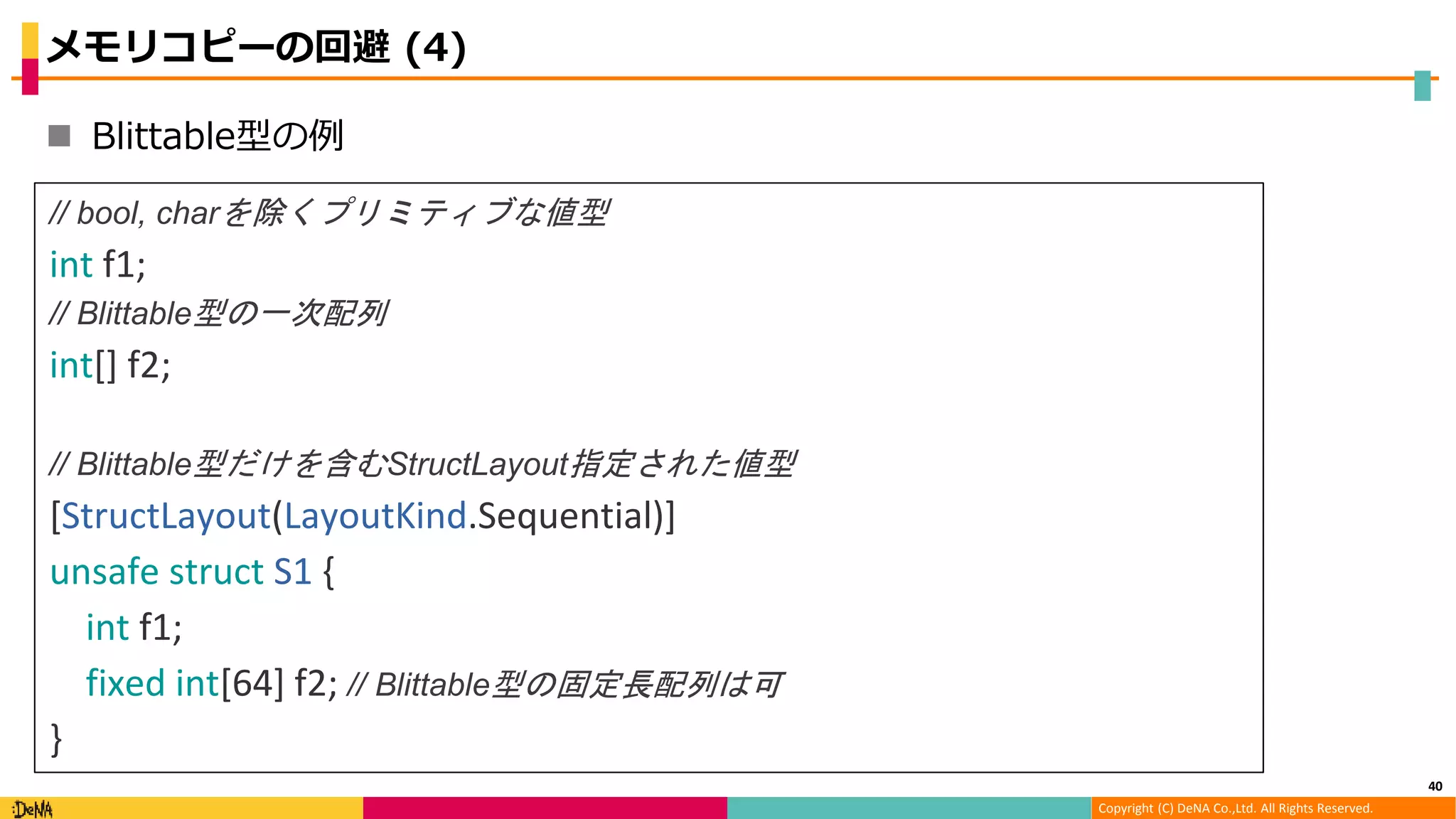

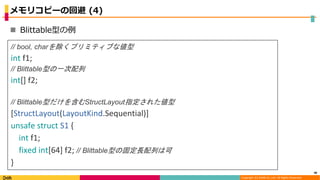

 Blittable型の例
40
// bool, charを除くプリミティブな値型
int f1;
// Blittable型の一次配列
int[] f2;
// Blittable型だけを含むStructLayout指定された値型
[StructLayout(LayoutKind.Sequential)]
unsafe struct S1 {
int f1;
fixed int[64] f2; // Blittable型の固定長配列は可
}

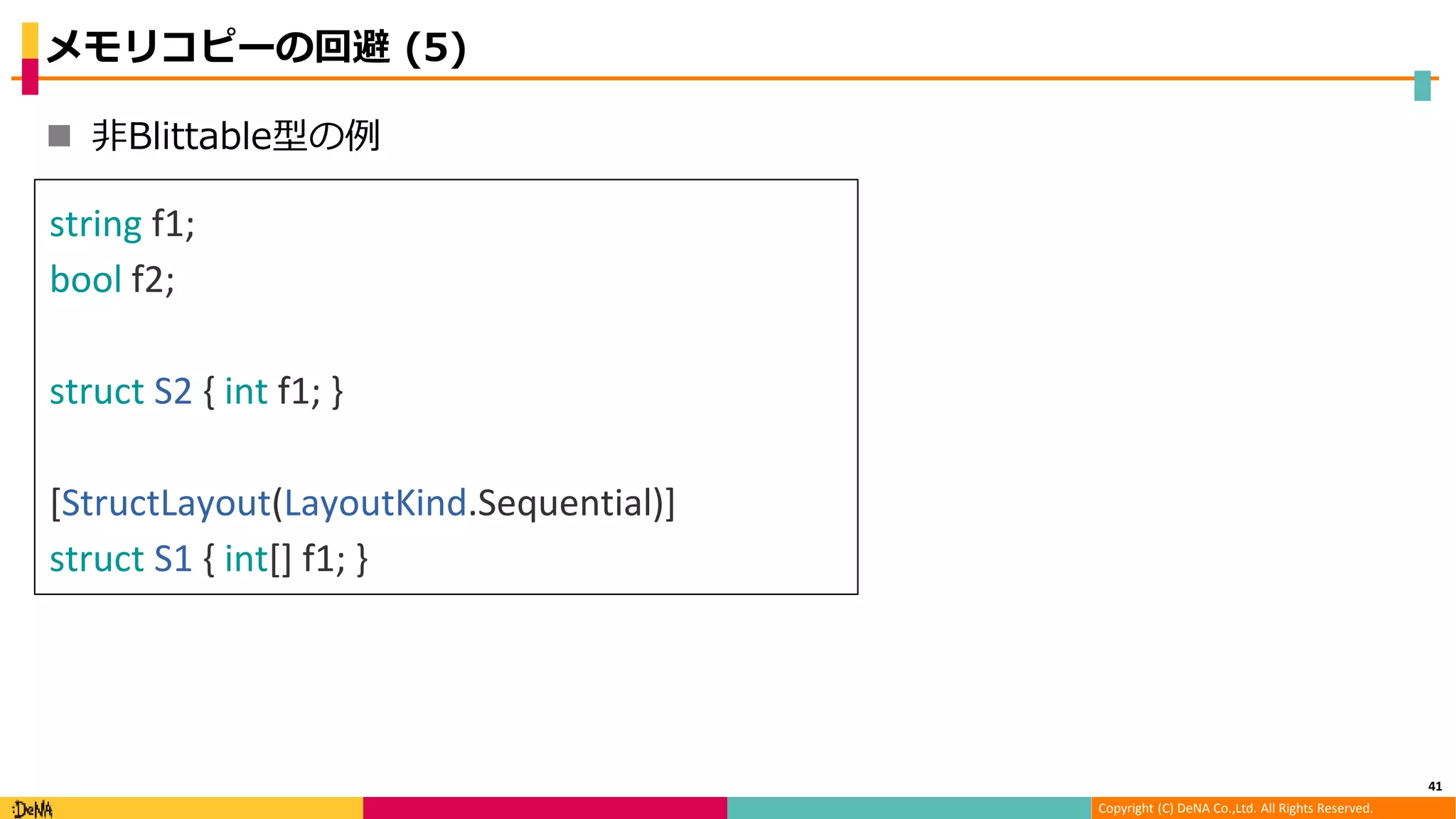

 非Blittable型の例
41
string f1;
bool f2;
struct S2 { int f1; }
[StructLayout(LayoutKind.Sequential)]
struct S1 { int[] f1; }

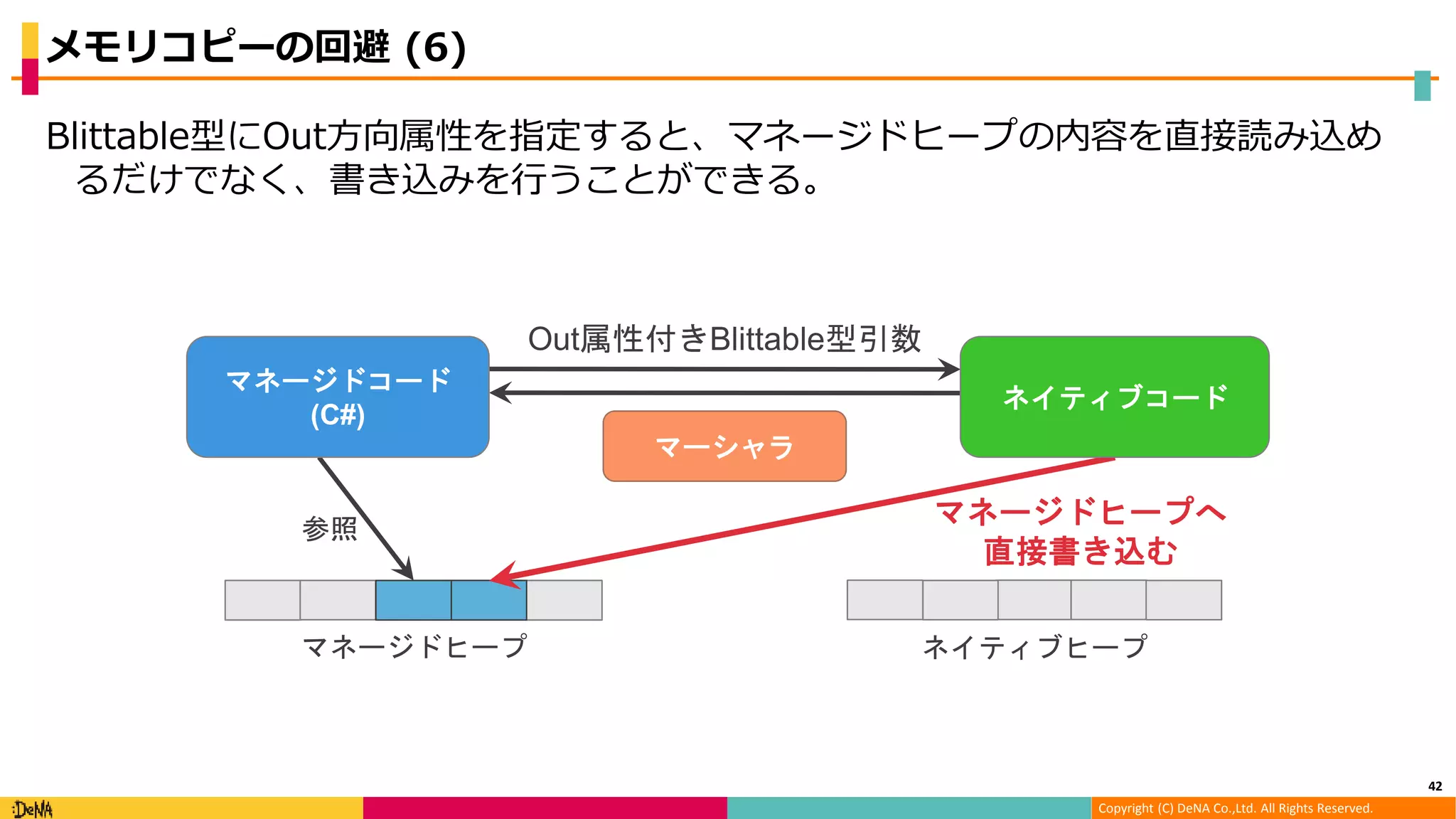

Blittable型にOut方向属性を指定すると、マネージドヒープの内容を直接読み込め
るだけでなく、書き込みを行うことができる。
42
マーシャラ
(C#)
マネージドヒープへ
直接書き込む
参照
Out属性付きBlittable型引数

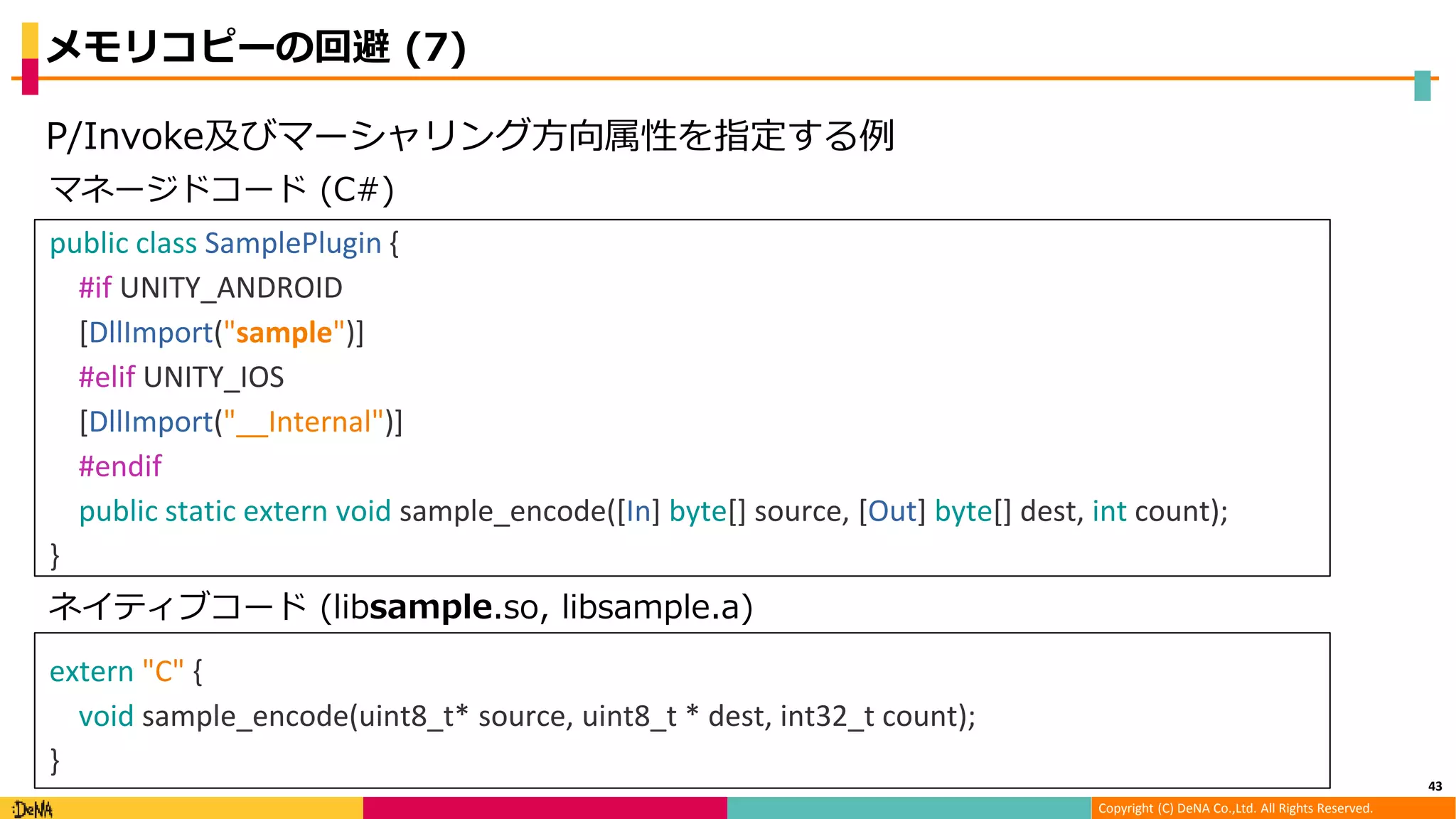

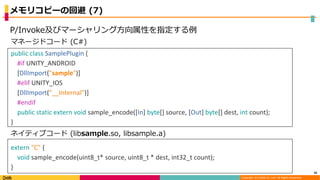

P/Invoke及びマーシャリング方向属性を指定する例
extern "C" {
void sample_encode(uint8_t* source, uint8_t * dest, int32_t count);
}
ネイティブコード (libsample.so, libsample.a)
public class SamplePlugin {
#if UNITY_ANDROID
[DllImport("sample")]
#elif UNITY_IOS
[DllImport("__Internal")]
#endif
public static extern void sample_encode([In] byte[] source, [Out] byte[] dest, int count);
}
43

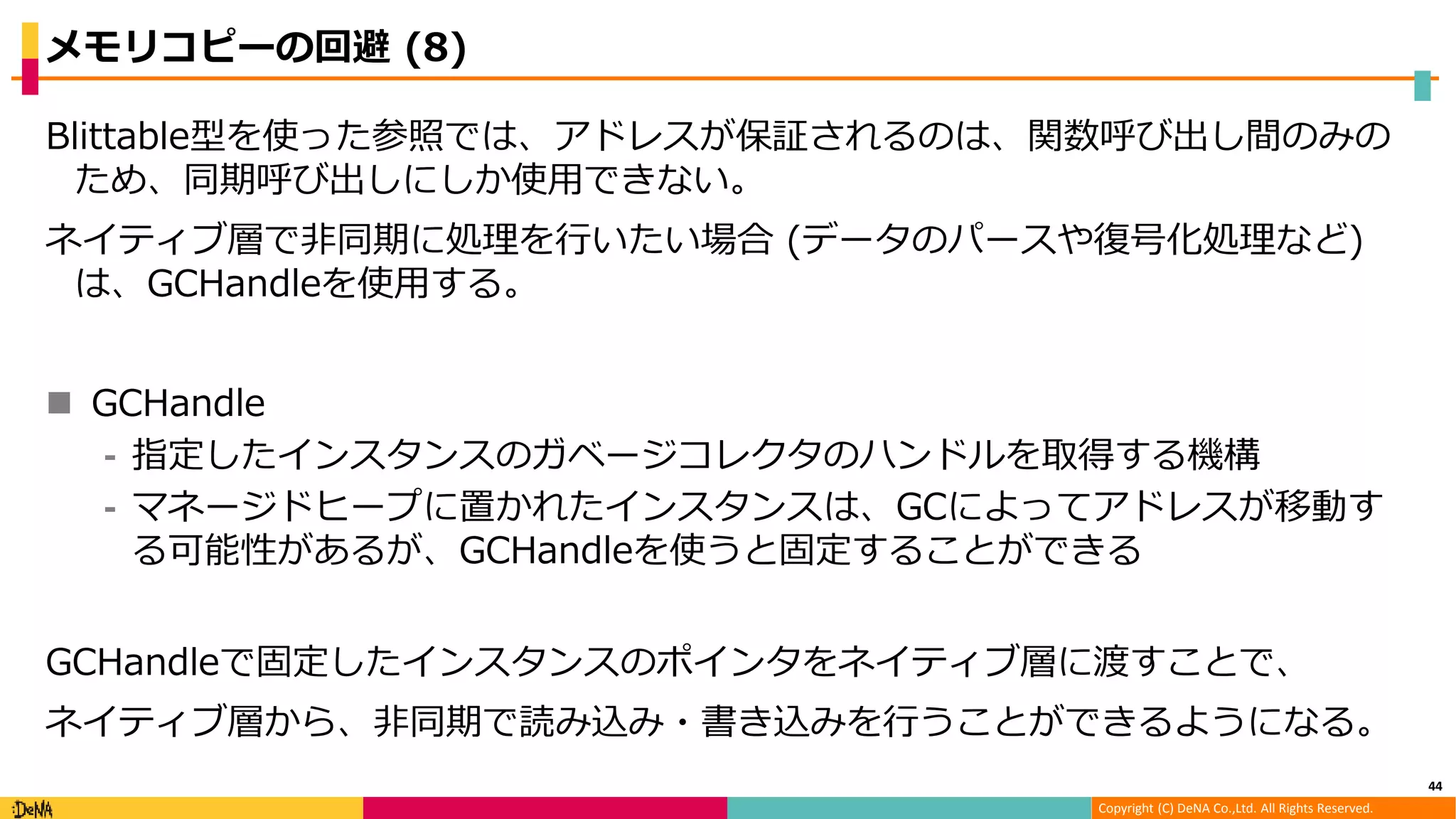

Blittable型を使った参照では、アドレスが保証されるのは、関数呼び出し間のみの
ため、同期呼び出しにしか使用できない。
ネイティブ層で非同期に処理を行いたい場合 (データのパースや復号化処理など)
は、GCHandleを使用する。
 GCHandle
⁃ 指定したインスタンスのガベージコレクタのハンドルを取得する機構
⁃ マネージドヒープに置かれたインスタンスは、GCによってアドレスが移動す
る可能性があるが、GCHandleを使うと固定することができる
GCHandleで固定したインスタンスのポインタをネイティブ層に渡すことで、
ネイティブ層から、非同期で読み込み・書き込みを行うことができるようになる。
44

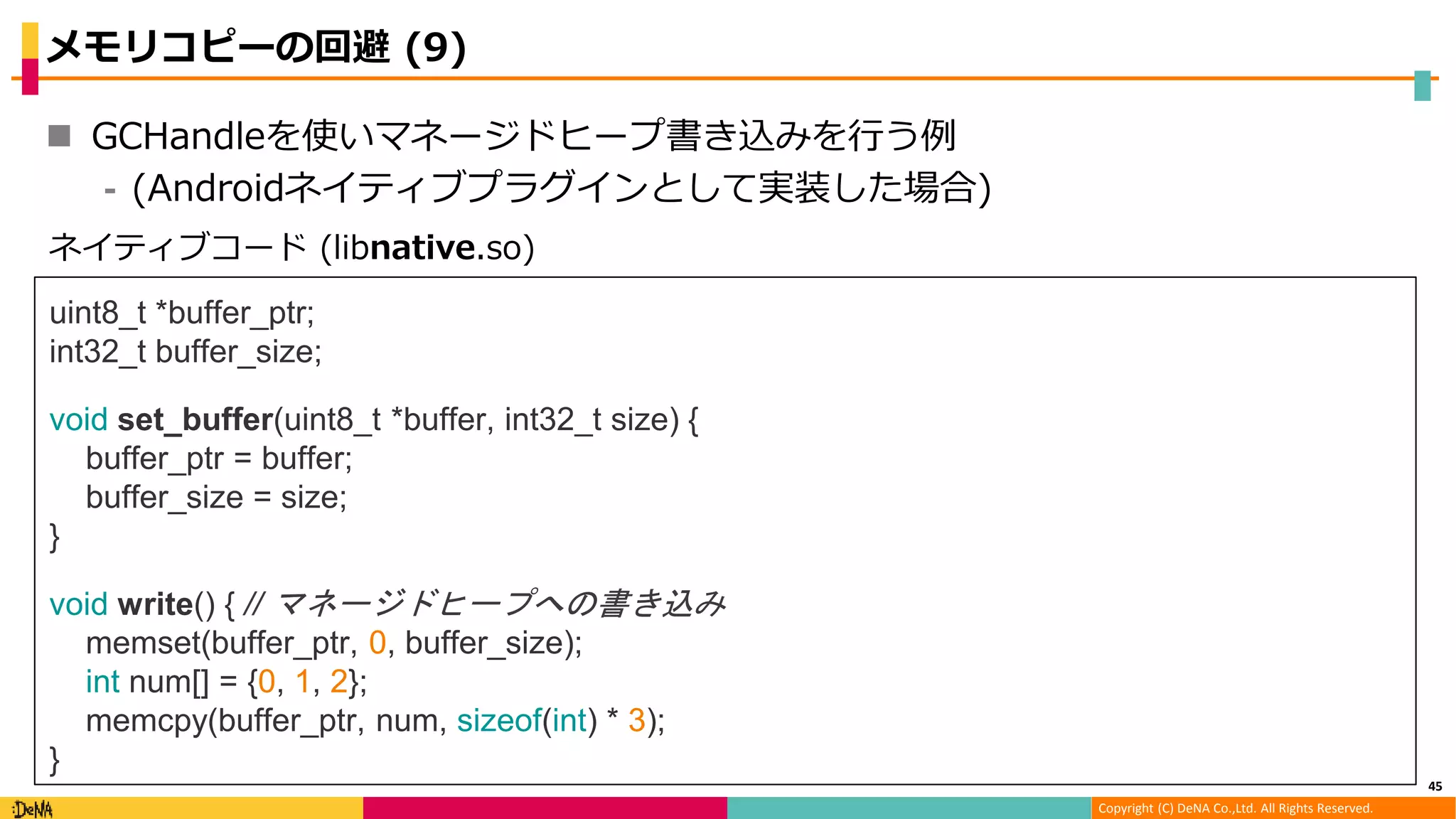

 GCHandleを使いマネージドヒープ書き込みを行う例
⁃ (Androidネイティブプラグインとして実装した場合)
45
uint8_t *buffer_ptr;
int32_t buffer_size;
void set_buffer(uint8_t *buffer, int32_t size) {
buffer_ptr = buffer;
buffer_size = size;
}
void write() { // マネージドヒープへの書き込み
memset(buffer_ptr, 0, buffer_size);
int num[] = {0, 1, 2};
memcpy(buffer_ptr, num, sizeof(int) * 3);
}
ネイティブコード (libnative.so)

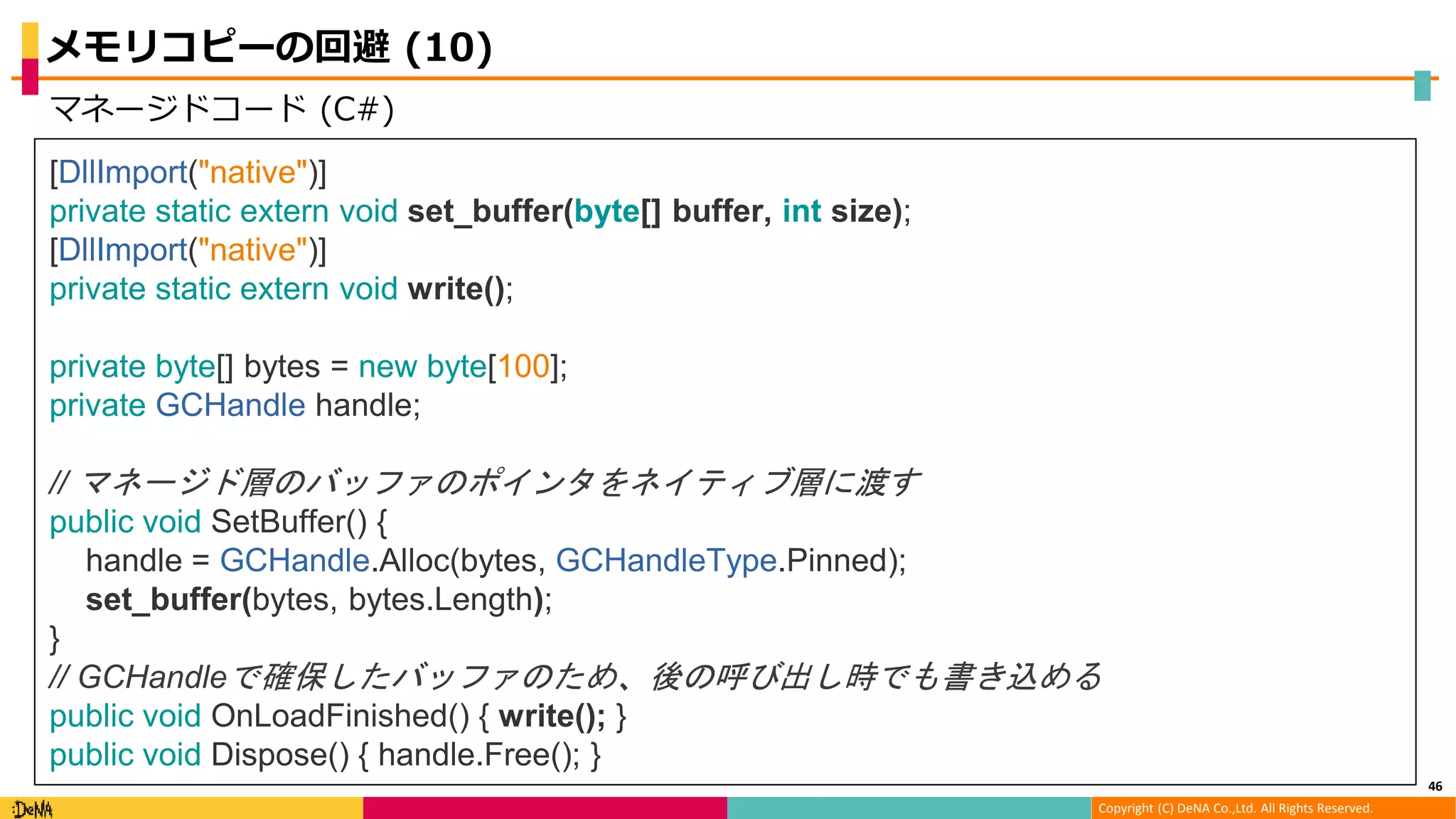

46

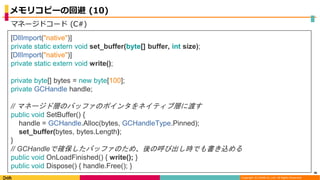

private static extern void set_buffer(byte[] buffer, int size);
private static extern void write();
private byte[] bytes = new byte[100];
private GCHandle handle;
// マネージド層のバッファのポインタをネイティブ層に渡す
public void SetBuffer() {
handle = GCHandle.Alloc(bytes, GCHandleType.Pinned);
set_buffer(bytes, bytes.Length);
}
// GCHandleで確保したバッファのため、後の呼び出し時でも書き込める
public void OnLoadFinished() { write(); }
public void Dispose() { handle.Free(); }

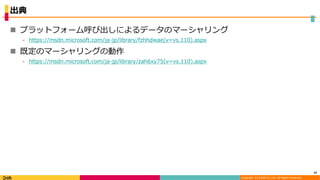

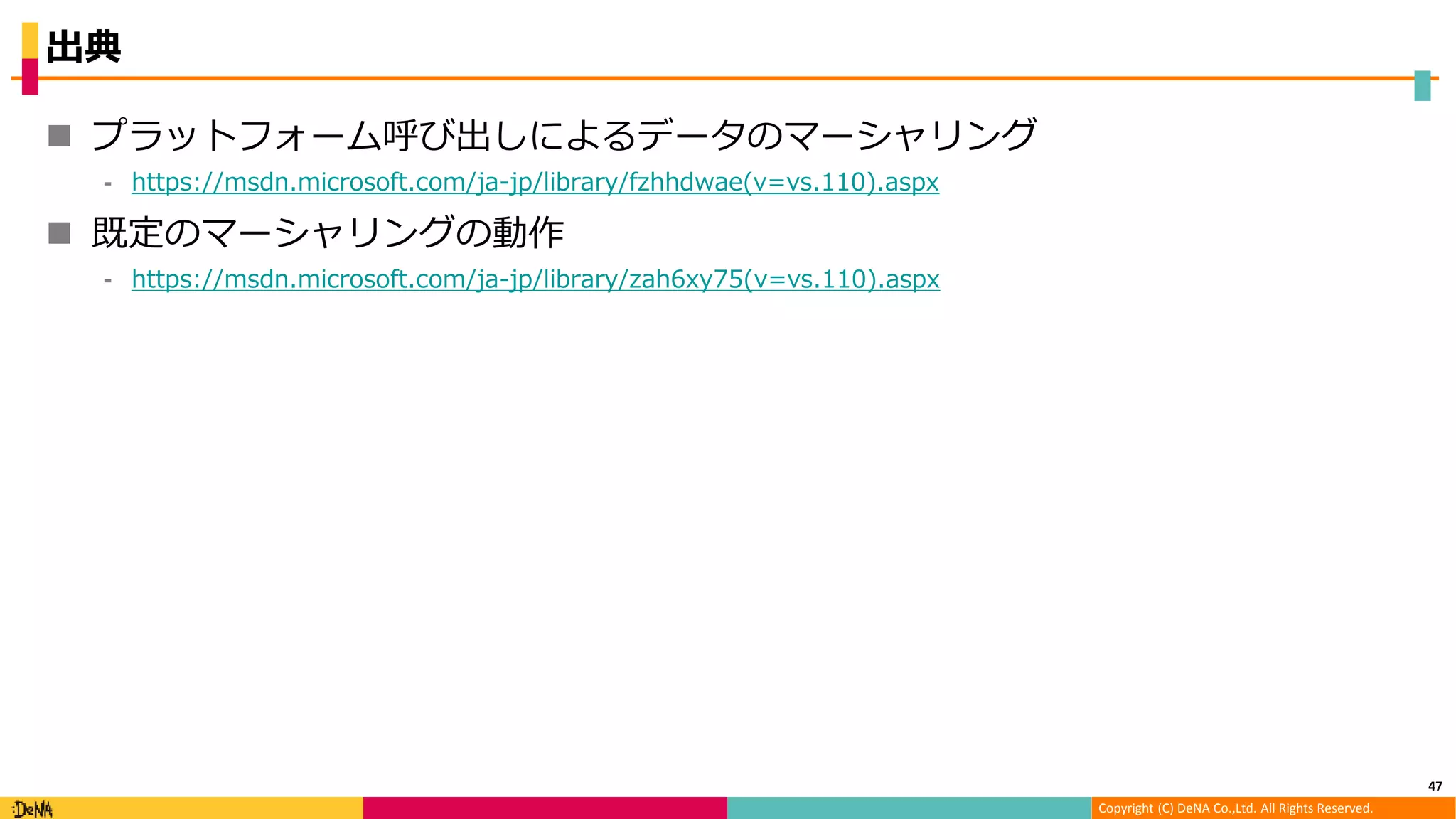

出典
 プラットフォーム呼び出しによるデータのマーシャリング
⁃ https://msdn.microsoft.com/ja-jp/library/fzhhdwae(v=vs.110).aspx
 既定のマーシャリングの動作
⁃ https://msdn.microsoft.com/ja-jp/library/zah6xy75(v=vs.110).aspx
47

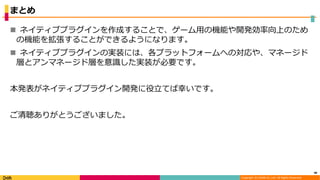

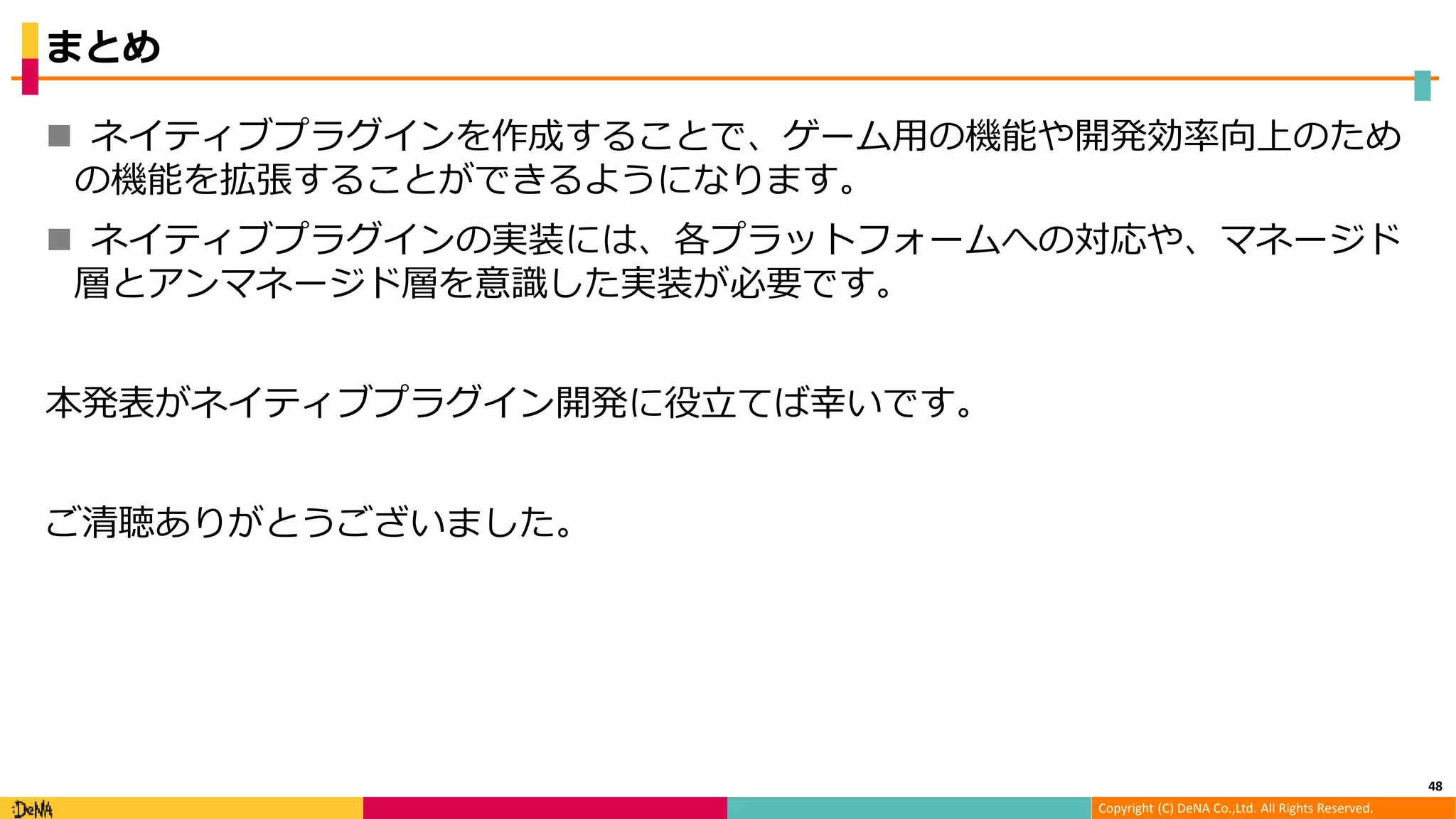

まとめ
 ネイティブプラグインを作成することで、ゲーム用の機能や開発効率向上のため
の機能を拡張することができるようになります。
 ネイティブプラグインの実装には、各プラットフォームへの対応や、マネージド
層とアンマネージド層を意識した実装が必要です。
本発表がネイティブプラグイン開発に役立てば幸いです。
ご清聴ありがとうございました。
48

Unityネイティブプラグインマニアクス #denatechcon

More Related Content

What's hot

Viewers also liked

Similar to Unityネイティブプラグインマニアクス #denatechcon

More from DeNA

Unityネイティブプラグインマニアクス #denatechcon

Editor's Notes
