インフラエンジニアがUnityをやるべきたった一つの理由
インフラエンジニア、特にネットワークエンジニアさんもデモをする時はpingだけでなく、もうちょっと派手は演出のデモしたら？Unityで簡単に作れまっせ、って話しです。
More Related Content
インフラエンジニアがUnityをやるべきたった一つの理由
- 1.
- 2.
- 4.
- 5.
- 6.
- 8.

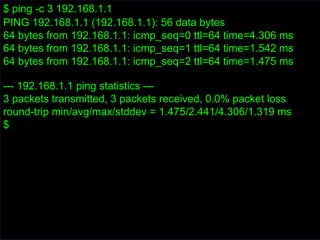

- 9. $ ping -c3 192.168.1.1 PING 192.168.1.1 (192.168.1.1): 56 data bytes 64 bytes from 192.168.1.1: icmp_seq=0 ttl=64 time=4.306 ms 64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=1.542 ms 64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=1.475 ms --- 192.168.1.1 ping statistics --- 3 packets transmitted, 3 packets received, 0.0% packet loss round-trip min/avg/max/stddev = 1.475/2.441/4.306/1.319 ms $
- 10.
- 13.

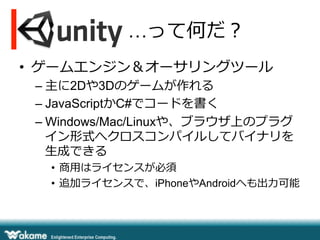

- 15. …って何だ？ • ゲームエンジン＆オーサリングツール – 主に2Dや3Dのゲームが作れる – JavaScriptかC#でコードを書く – Windows/Mac/Linuxや、ブラウザ上のプラグ イン形式へクロスコンパイルしてバイナリを ⽣生成できる • 商⽤用はライセンスが必須 • 追加ライセンスで、iPhoneやAndroidへも出⼒力力可能
- 16.
- 17.
- 18.
- 19.
- 20.
- 21. $ ping -c3 192.168.1.1 PING 192.168.1.1 (192.168.1.1): 56 data bytes 64 bytes from 192.168.1.1: icmp_seq=0 ttl=64 time=4.306 ms 64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=1.542 ms 64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=1.475 ms --- 192.168.1.1 ping statistics --- 3 packets transmitted, 3 packets received, 0.0% packet loss round-trip min/avg/max/stddev = 1.475/2.441/4.306/1.319 ms $
- 22.
- 23.

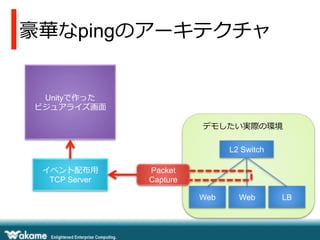

- 24. Unityで作った ビジュアライズ画⾯面 L2 Switch Web WebLB Packet Capture イベント配布⽤用 TCP Server 豪華なpingのアーキテクチャ デモしたい実際の環境
- 25.

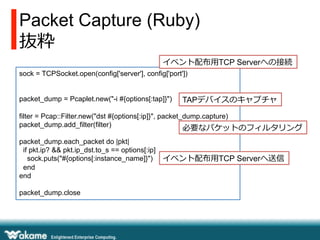

- 26. Packet Capture (Ruby) 抜粋 sock= TCPSocket.open(config['server'], config['port']) packet_dump = Pcaplet.new("-i #{options[:tap]}") filter = Pcap::Filter.new("dst #{options[:ip]}", packet_dump.capture) packet_dump.add_filter(filter) packet_dump.each_packet do |pkt| if pkt.ip? && pkt.ip_dst.to_s == options[:ip] sock.puts("#{options[:instance_name]}") end end packet_dump.close イベント配布⽤用TCP Serverへの接続 TAPデバイスのキャプチャ 必要なパケットのフィルタリング イベント配布⽤用TCP Serverへ送信
- 27. イベント配布TCP Server (Ruby) 抜粋 server= TCPServer.open(config.port) unity_socket = nil while true s = server.accept if not config.accept_addr_list.include?(s.remote_address.ip_address) unity_socket = s p "unity connected." else Thread.start(s, unity_socket) do |socket, unity_socket| while buffer = socket.gets unity_socket.puts(buffer) end socket.close end end end 各Packet Captureクライアントから 送られてきたメッセージを Unityのソケットへ届けるスレッド
- 28. 残るビジュアライズ部分は どうやって作るのか • ⼿手順 1. 3D空間をデザインする(モデリング) 2. Unityに配置してスクリプトを記述する • TCP Serverへのネットワークプログラミング 3. 各OSプラットフォームへバイナリを出⼒力力する • 必要な知識識 – ゲームエンジンの仕組みに対する理理解 – ⾏行行列列計算や三⾓角関数などの簡単な数学 – JavaScriptかC# • とりあえずUnityのライブラリが分かれば良良い
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.

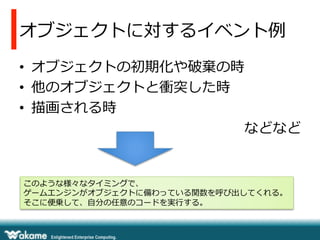

- 37. オブジェクトに対するイベント例例 • オブジェクトの初期化や破棄の時 • 他のオブジェクトと衝突した時 • 描画される時 などなど このような様々なタイミングで、 ゲームエンジンがオブジェクトに備わっている関数を呼び出してくれる。 そこに便便乗して、⾃自分の任意のコードを実⾏行行する。
- 38.
- 39.
- 40.

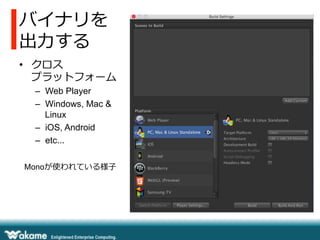

- 41. バイナリを 出⼒力力する • クロス プラットフォーム – WebPlayer – Windows, Mac & Linux – iOS, Android – etc... Monoが使われている様⼦子

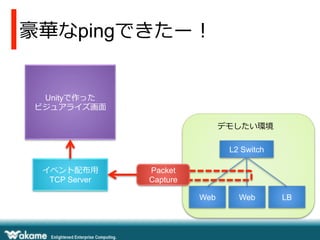

- 42. Unityで作った ビジュアライズ画⾯面 L2 Switch Web WebLB Packet Capture イベント配布⽤用 TCP Server 豪華なpingできたー！ デモしたい環境
- 43.
- 44.
