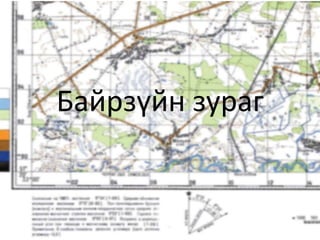

Байрзүйн зураг

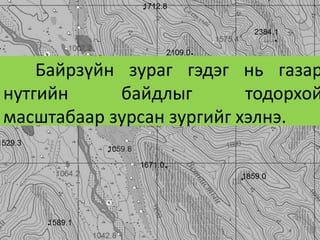

Байрзүйн зураг гэдэг нь газар
нутгийн байдлыг тодорхой
масштабаар зурсан зургийг хэлнэ.
1:1000000 масштабын зургийг байрзүйн зургийн
суурь болгон авна.
Дэлхийн гадаргыг
голджийн дагуу 6˚-аар,
зэргэдийн дагуу 4˚-аар
багана ба эгнээ хуваана.
180˚
Баганыг 180˚ голдожоос
эхлэн нар буруу чиглэлээр
1-60 хүртэлх тоогоор
дугаарлана.
Дэлхий тойргоороо 360˚ учир 6˚-аар
хуваахад 60 багана үүснэ. /360:6=60/
0˚ буюу
экватор
Экватороос 2 тийш 4˚-ын
зайтайгаар хуваахад 22 эгнээ
үүснэ.
22*4=88˚
Хөндлөн хуудсуудыг эгнээ
гэх ба экватороос эхлэн
латин үсгээр A, B, C .... гэж
дугаарлана.

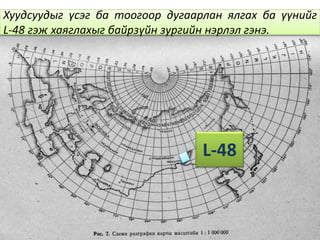

Хуудсуудыг үсэг ба тоогоор дугаарлан ялгах ба үүнийг
L-48 гэж хаяглахыг байрзүйн зургийн нэрлэл гэнэ.
L-48

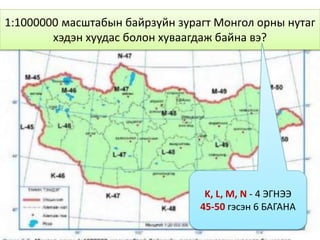

1:1000000 масштабын байрзүйн зурагт Монгол орны нутаг
хэдэн хуудас болон хуваагдаж байна вэ?
K, L, M, N - 4 ЭГНЭЭ
45-50 гэсэн 6 БАГАНА

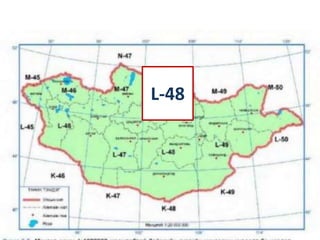

L-48
L-48
A
В Г
БA
1:500000
102˚ 105˚ 108˚
48˚
46˚
44˚
L-48-39
1 2 3 4 5 6 7 8 9 10 11 12
24
36
48
60
72
84
96
108
120
132
144
102˚ 108˚
48˚
103˚ 104˚ 105˚ 106˚ 107˚
44˚
47˚
46˚
45˚
39
1:100000
L-48-39
A
В Г
БA
1:50000
103˚00̕ 103˚15̕ 103˚30̕
47˚00̕
46˚40̕
46˚50̕

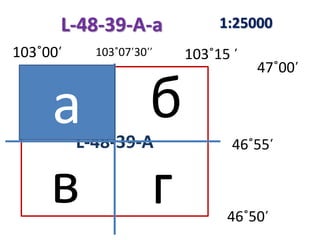

L-48-39-А
а
в г
ба
1:25000
103˚00̕ 103˚07̕30̕̕̕
47˚00̕
46˚50̕
46˚55̕
L-48-39-A-a
103˚15 ̕
