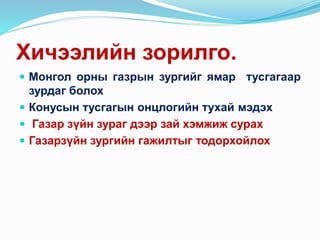

Хичээлийн зорилго.
 Монгол орны газрын зургийг ямар тусгагаар
зурдаг болох
 Конусын тусгагын онцлогийн тухай мэдэх
 Газар зүйн зураг дээр зай хэмжиж сурах
 Газарзүйн зургийн гажилтыг тодорхойлох
Сэргээн санацгаая.
БАЙГАЛЬ НИЙГМИЙН ҮЗЭГДЭЛ
ЮМСЫГ МАТЕМАТИК АРГАД
ҮНДЭСЛЭН, МАСШТАБ
АШИГЛАН, ТАНИХ ТЭМДЭГ
ХЭРЭГЛЭН, ХАВТГАЙД
БУУЛГАХЫГ ГАЗАР ЗҮЙН
ЗУРАГ ГЭНЭ.

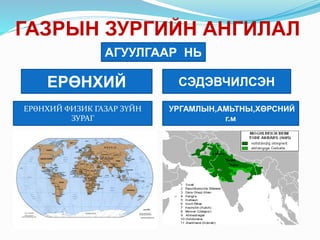

ГАЗРЫН ЗУРГИЙН АНГИЛАЛ
АГУУЛГААР НЬ
ЕРӨНХИЙ СЭДЭВЧИЛСЭН
ЕРӨНХИЙ ФИЗИК ГАЗАР ЗҮЙН
ЗУРАГ
УРГАМЛЫН,АМЬТНЫ,ХӨРСНИЙ
г.м

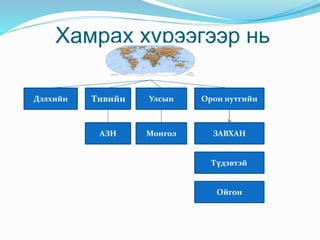

Хамрах хүрээгээр нь
ТивийнДэлхийн Улсын Орон нутгийн
АЗИ Монгол ЗАВХАН
Түдэвтэй
Ойгон

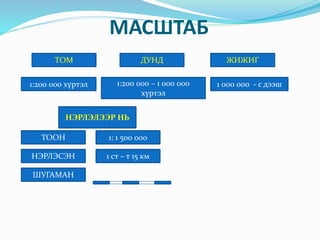

МАСШТАБ
ТОМ ЖИЖИГ
1:200 000 – 1 000 000
хүртэл
1:200 000 хүртэл
ДУНД
1 000 000 - с дээш
ШУГАМАН
ТООН
НЭРЛЭСЭН
1: 1 500 000
1 ст – т 15 км
НЭРЛЭЛЭЭР НЬ

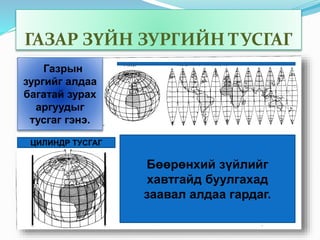

ГАЗАР ЗҮЙН ЗУРГИЙН ТУСГАГ
Газрын
зургийг алдаа
багатай зурах
аргуудыг
тусгаг гэнэ.
Бөөрөнхий зүйлийг
хавтгайд буулгахад
заавал алдаа гардаг.
ЦИЛИНДР ТУСГАГ

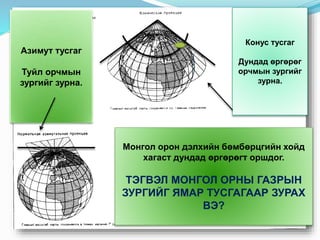

Азимут тусгаг
Туйл орчмын
зургийг зурна.
Монгол орон дэлхийн бөмбөрцгийн хойд
хагаст дундад өргөрөгт оршдог.
ТЭГВЭЛ МОНГОЛ ОРНЫ ГАЗРЫН
ЗУРГИЙГ ЯМАР ТУСГАГААР ЗУРАХ
ВЭ?
Конус тусгаг
Дундад өргөрөг
орчмын зургийг
зурна.
КОНУС ТУСГАГ
ТЭНЦҮҮ ӨНЦӨГТ КОНУС ОГТЛОГДСОН КОНУС
Бөмбөрцгийг Х.Ө 45-49
градусын өргөрөгөөр
огтлоно. Энд гажилт
гарахгүй
ЖИРИЙН КОНУС
Газар нутгийн хэлбэр
дүрс зөв, зай нь
алдаатай гарна.
Жирийн конусын
тэнхлэг нь
бөмбөрцгийн
тэнхлэгтэй давхацсан
шулуун байна.

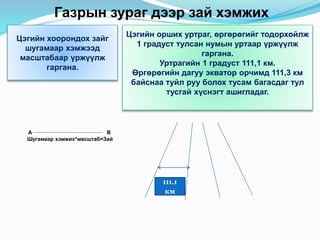

Газрын зураг дээр зай хэмжих
Цэгийн хоорондох зайг
шугамаар хэмжээд
масштабаар үржүүлж
гаргана.
Цэгийн орших уртраг, өргөрөгийг тодорхойлж
1 градуст тулсан нумын уртаар үржүүлж
гаргана.
Уртрагийн 1 градуст 111,1 км.
Өргөрөгийн дагуу экватор орчимд 111,3 км
байснаа туйл руу болох тусам багасдаг тул
тусгай хүснэгт ашигладаг.
А В
Шугамаар хэмжих*масштаб=Зай
111.1
км

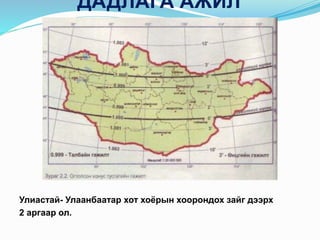

ДАДЛАГА АЖИЛ
Улиастай- Улаанбаатар хот хоёрын хоорондох зайг дээрх
2 аргаар ол.

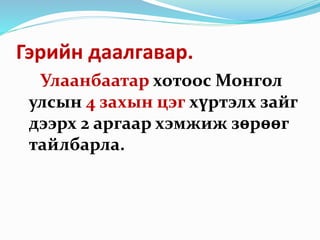

Гэрийн даалгавар.
Улаанбаатар хотоос Монгол
улсын 4 захын цэг хүртэлх зайг
дээрх 2 аргаар хэмжиж зөрөөг
тайлбарла.
8-р анги газар зүйн зураг

8-р анги газар зүйн зураг

  • 2.
    Хичээлийн зорилго.  Монголорны газрын зургийг ямар тусгагаар зурдаг болох  Конусын тусгагын онцлогийн тухай мэдэх  Газар зүйн зураг дээр зай хэмжиж сурах  Газарзүйн зургийн гажилтыг тодорхойлох
  • 3.
    Сэргээн санацгаая. БАЙГАЛЬ НИЙГМИЙНҮЗЭГДЭЛ ЮМСЫГ МАТЕМАТИК АРГАД ҮНДЭСЛЭН, МАСШТАБ АШИГЛАН, ТАНИХ ТЭМДЭГ ХЭРЭГЛЭН, ХАВТГАЙД БУУЛГАХЫГ ГАЗАР ЗҮЙН ЗУРАГ ГЭНЭ.
  • 4.
    ГАЗРЫН ЗУРГИЙН АНГИЛАЛ АГУУЛГААРНЬ ЕРӨНХИЙ СЭДЭВЧИЛСЭН ЕРӨНХИЙ ФИЗИК ГАЗАР ЗҮЙН ЗУРАГ УРГАМЛЫН,АМЬТНЫ,ХӨРСНИЙ г.м
  • 5.
    Хамрах хүрээгээр нь ТивийнДэлхийнУлсын Орон нутгийн АЗИ Монгол ЗАВХАН Түдэвтэй Ойгон
  • 6.
    МАСШТАБ ТОМ ЖИЖИГ 1:200 000– 1 000 000 хүртэл 1:200 000 хүртэл ДУНД 1 000 000 - с дээш ШУГАМАН ТООН НЭРЛЭСЭН 1: 1 500 000 1 ст – т 15 км НЭРЛЭЛЭЭР НЬ
  • 7.
    ГАЗАР ЗҮЙН ЗУРГИЙНТУСГАГ Газрын зургийг алдаа багатай зурах аргуудыг тусгаг гэнэ. Бөөрөнхий зүйлийг хавтгайд буулгахад заавал алдаа гардаг. ЦИЛИНДР ТУСГАГ
  • 8.
    Азимут тусгаг Туйл орчмын зургийгзурна. Монгол орон дэлхийн бөмбөрцгийн хойд хагаст дундад өргөрөгт оршдог. ТЭГВЭЛ МОНГОЛ ОРНЫ ГАЗРЫН ЗУРГИЙГ ЯМАР ТУСГАГААР ЗУРАХ ВЭ? Конус тусгаг Дундад өргөрөг орчмын зургийг зурна.
  • 9.
    КОНУС ТУСГАГ ТЭНЦҮҮ ӨНЦӨГТКОНУС ОГТЛОГДСОН КОНУС Бөмбөрцгийг Х.Ө 45-49 градусын өргөрөгөөр огтлоно. Энд гажилт гарахгүй ЖИРИЙН КОНУС Газар нутгийн хэлбэр дүрс зөв, зай нь алдаатай гарна. Жирийн конусын тэнхлэг нь бөмбөрцгийн тэнхлэгтэй давхацсан шулуун байна.
  • 10.
    Газрын зураг дээрзай хэмжих Цэгийн хоорондох зайг шугамаар хэмжээд масштабаар үржүүлж гаргана. Цэгийн орших уртраг, өргөрөгийг тодорхойлж 1 градуст тулсан нумын уртаар үржүүлж гаргана. Уртрагийн 1 градуст 111,1 км. Өргөрөгийн дагуу экватор орчимд 111,3 км байснаа туйл руу болох тусам багасдаг тул тусгай хүснэгт ашигладаг. А В Шугамаар хэмжих*масштаб=Зай 111.1 км
  • 11.
    ДАДЛАГА АЖИЛ Улиастай- Улаанбаатархот хоёрын хоорондох зайг дээрх 2 аргаар ол.
  • 12.
    Гэрийн даалгавар. Улаанбаатар хотоосМонгол улсын 4 захын цэг хүртэлх зайг дээрх 2 аргаар хэмжиж зөрөөг тайлбарла.
