畳み込みニューラルネットワーク の逆変換による画像生成 畳み込みニューラルネットワークが なぜうまくいくのか？についての手がかり

1. 畳み込みニューラルネットワーク
の逆変換による画像生成
畳み込みニューラルネットワークが
なぜうまくいくのか？についての手がかり
古川
アドレス
tomohiro.furukawa (アットマーク) nextremer.com
株式会社

2. 論文
Inverting Convolutional Networks
with Convolutional Networks
Alexey Dosovitskiy Thomas Brox
Department of Computer Science University of Freiburg, Germany
Quote [1]

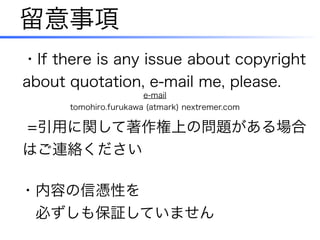

3. 留意事項
=引用に関して著作権上の問題がある場合
はご連絡ください
・内容の信憑性を
必ずしも保証していません
・If there is any issue about copyright
about quotation, e-mail me, please.
e-mail
tomohiro.furukawa (atmark) nextremer.com

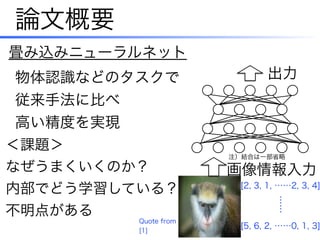

4. 論文概要
畳み込みニューラルネット
＜課題＞
なぜうまくいくのか？
内部でどう学習している？
不明点がある
画像情報入力
出力
注）結合は一部省略
Quote from
[1]
物体認識などのタスクで
従来手法に比べ
高い精度を実現
[2, 3, 1, ……2, 3, 4]
[5, 6, 2, ……0, 1, 3]
……

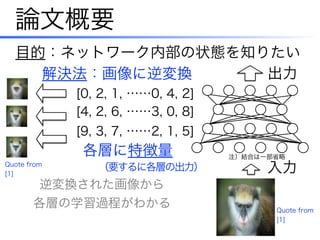

5. 論文概要
入力
注）結合は一部省略
各層に特徴量
[0, 2, 1, ……0, 4, 2]
[9, 3, 7, ……2, 1, 5]
目的：ネットワーク内部の状態を知りたい
出力
[4, 2, 6, ……3, 0, 8]
逆変換された画像から
各層の学習過程がわかる
解決法：画像に逆変換
（要するに各層の出力）
Quote from
[1]
Quote from
[1]

6. 画像に逆変換する手法
本手法：元画像と逆変換画像を
比較して逆変換を学習させる
入力逆変換
元画像 逆変換画像
元特徴量誤差を最小にする
学習した重み
従来：出力された特徴量が
できるだけ近くなる
画像入力を探す
Quote from [1]

7. ネットワーク構成
畳み込み５層
全結合層３層
maxプーリング
活性化関数：Relu
畳み込みニューラルネット (refer[1]のAlexNet)
逆変換ニューラルネット（最終層逆変換の場合）
全結合層３層
逆畳み込み５層
活性化関数：leaky Relu
入力
逆変換
ネット
生成
注）結合は一部省略

8. 逆変換ネットワーク
逆畳み込み層とは…１と２を行う
１．逆プーリング
２．畳み込み
p 0
0 0p q
r s
q 0
0 0
r 0
0 0
s 0
0 0
p 0
0 0
q 0
0 0
r 0
0 0
s 0
0 0
h11 h13h12
h21 h23h22
h31 h33h32
✖チャネル数✖
フィルタ
残りを
０で
埋める

9. ネットワーク構成
畳み込み５層
全結合層３層
maxプーリング
活性化関数：Relu
畳み込みニューラルネット (refer[1]のAlexNet)
逆変換ニューラルネット（最終層逆変換の場合）
全結合層３層
逆畳み込み５層
活性化関数：leaky Relu
入力
逆変換
ネット
生成
注）結合は一部省略
r(x)＝x （x 0のとき）
r(x)＝0.3・x （x<0のとき）
後は勾配降下法で学習

10. 結果：逆変換画像
元画像
本論文
AE
[3]
refer
FC８Conv1 深い層
・Conv5→FC6で不明瞭さが増している
・従来手法[3]に比べて色・位置情報が改善
Quote
from [1]

11. 画像復元誤差
・Conv5→FC6で誤差が増している
・Autoencoderが誤差が小さい
[1]より引用
正規化復元誤差
本論文
Auto
encoder
refer
[3]

12. Autoencoder学習
⒈ Alexnetで特徴量抽出
２．逆変換ネットワークで画像生成
本論文
＋AE
[3]
refer
Alexnetのパラメータを
Autoencoderでさらに学習
＜追加＞
Quote from
[1]

13. 色と位置情報の保存
・色を変えて分類
・分類結果の
top5以外を
0に変えて逆変換
・top5以外の情報が
色・位置の
復元に重要
Quote from [1]

14. 色と位置情報の保存
・位置に情報が大まかに保存されている
・特にFC8では対称に情報が保存
(反転に強い可能性)
Quote from
[1]

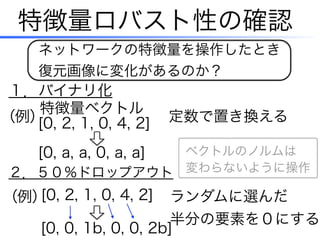

15. 特徴量ロバスト性の確認
１．バイナリ化
２．５０％ドロップアウト
定数で置き換える[0, 2, 1, 0, 4, 2]（例）
[0, a, a, 0, a, a]
特徴量ベクトル
ネットワークの特徴量を操作したとき
復元画像に変化があるのか？
（例） ランダムに選んだ
半分の要素を０にする
[0, 2, 1, 0, 4, 2]
[0, 0, 1b, 0, 0, 2b]
ベクトルのノルムは
変わらないように操作

16. 特徴量ロバスト性の確認
バイ
ナリ
ドロップ
アウト
操作
なし
Quote from
[1]

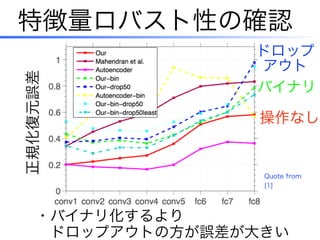

17. ・バイナリ化するより
ドロップアウトの方が誤差が大きい
正規化復元誤差
バイナリ
ドロップ
アウト
操作なし
特徴量ロバスト性の確認
Quote from
[1]

18. 特徴量ベクトル合成
２つの特徴量ベクトルを合成すると
FCレイヤから画像としても合成されている
Quote from
[1]

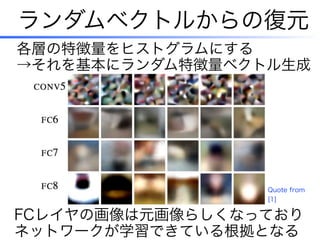

19. ランダムベクトルからの復元
FCレイヤの画像は元画像らしくなっており
ネットワークが学習できている根拠となる
各層の特徴量をヒストグラムにする
→それを基本にランダム特徴量ベクトル生成
Quote from
[1]

20. まとめ
・最終層を含むネットワークの全てのレイヤの
特徴量は色・位置情報を保存していた
・出力された特徴量は個々の正確な数値より
０でない値のパターンが重要
・最終層ではtop5の分類情報より
top5以下の分類情報に
色・位置などの情報が保存されている
