最近のAI関連トピックの中で、個人的に気になっている ”AIがAIを生み出す” アプローチについて、強化学習 や 進化的アルゴリズムを用いた CNN の自動設計事例（論文）を軽めに紹介します。 紹介する論文は次の4つです。 ・Baker et al., Designing Neural Network Architectures using Reinforcement Learning (2017) ・Real et al., Large Scale Evolution of Image Classifiers (2017) ・Suganuma et al., A Genetic Programming Approach to Designing Convolutional Neural Network Architectures (2017) ・Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)

1. AI が AI を生み出す？
2018/01
Daiki Tsuchiya

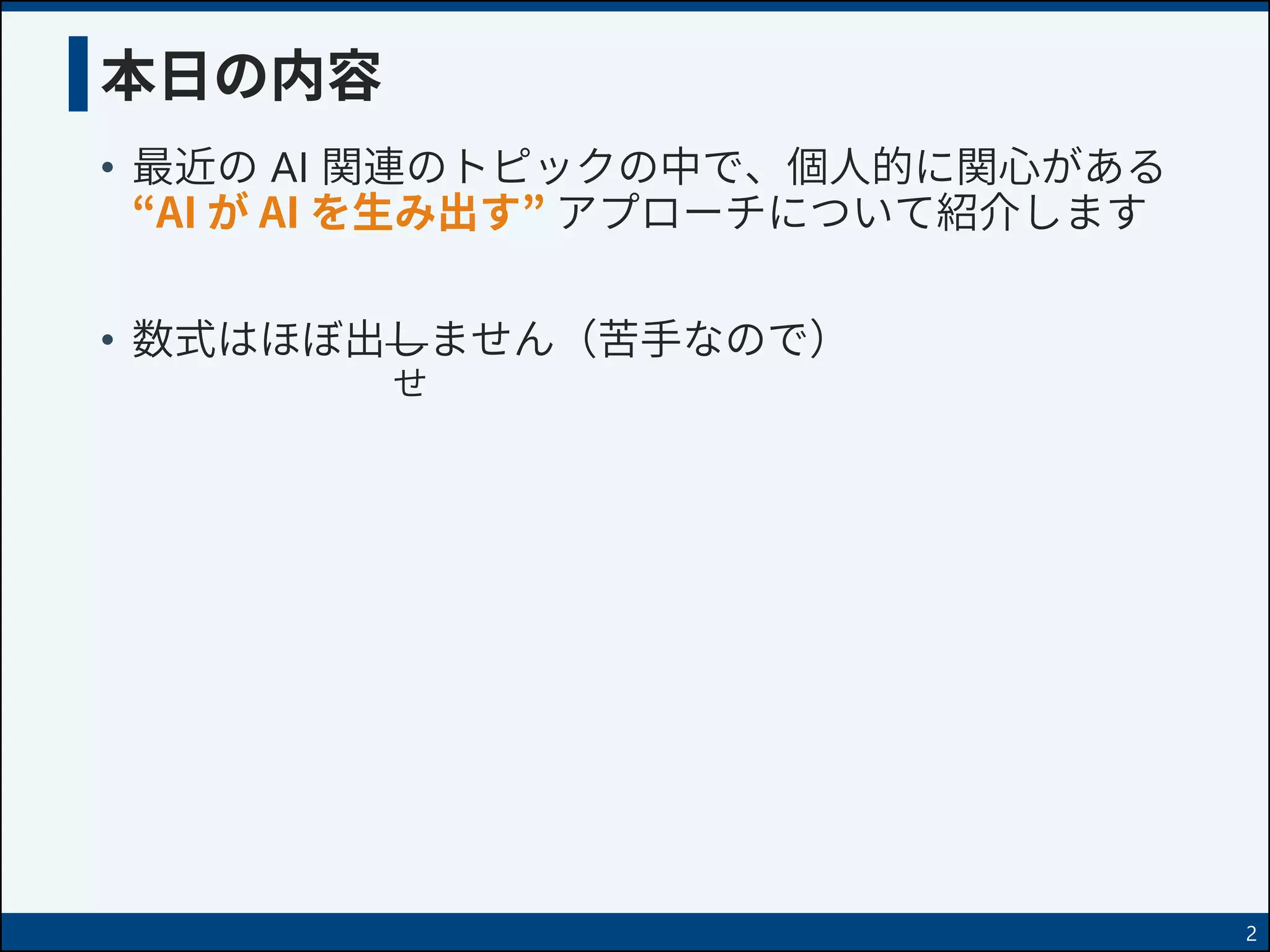

2. 本日の内容
• 最近の AI 関連のトピックの中で、個人的に関心がある
“AI が AI を生み出す” アプローチについて紹介します
• 数式はほぼ出しません（苦手なので）
2
せ

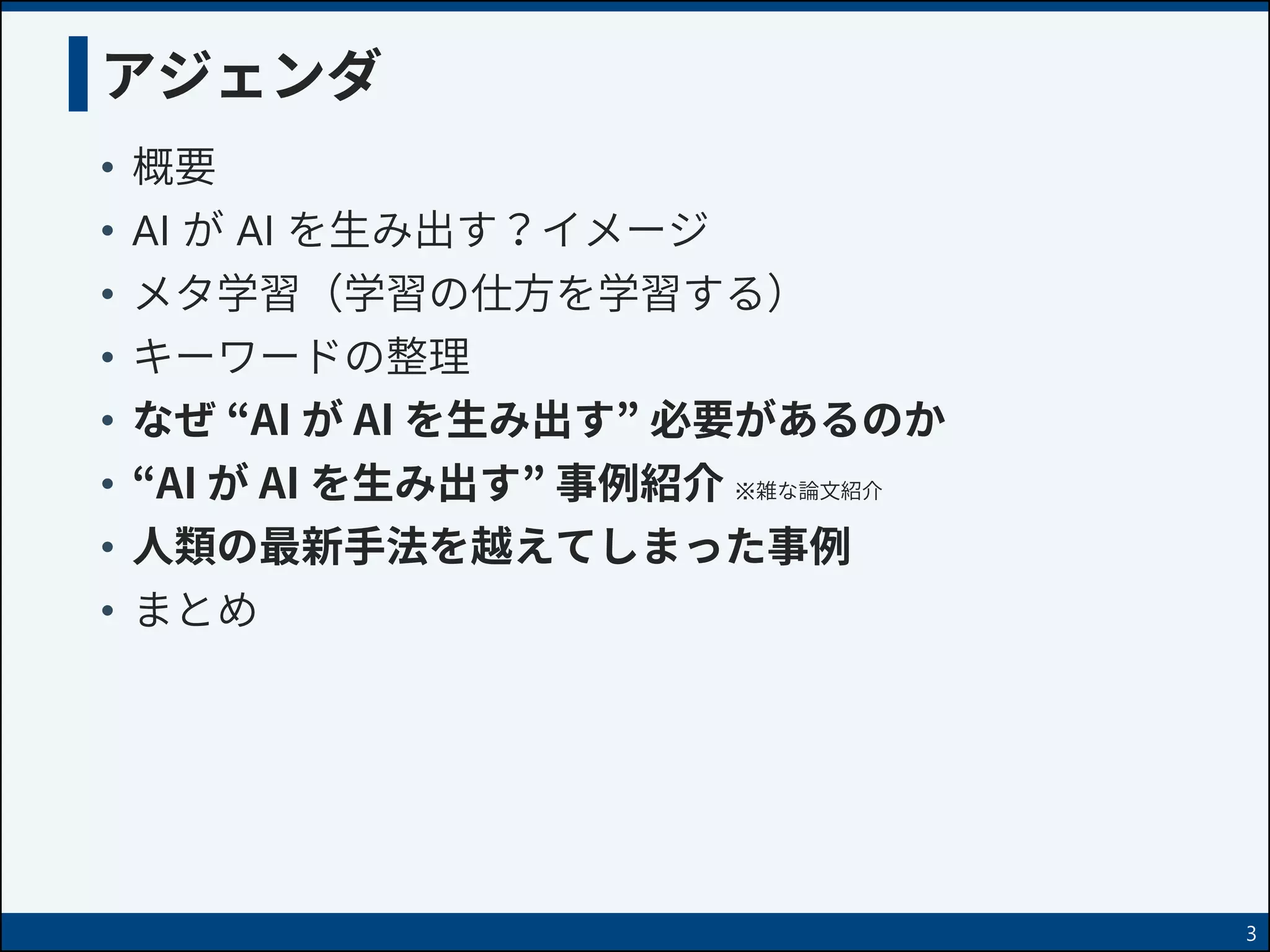

3. アジェンダ
• 概要
• AI が AI を生み出す？イメージ
• メタ学習（学習の仕方を学習する）
• キーワードの整理
• なぜ “AI が AI を生み出す” 必要があるのか
• “AI が AI を生み出す” 事例紹介
• 人類の最新手法を越えてしまった事例
• まとめ
3
※雑な論文紹介

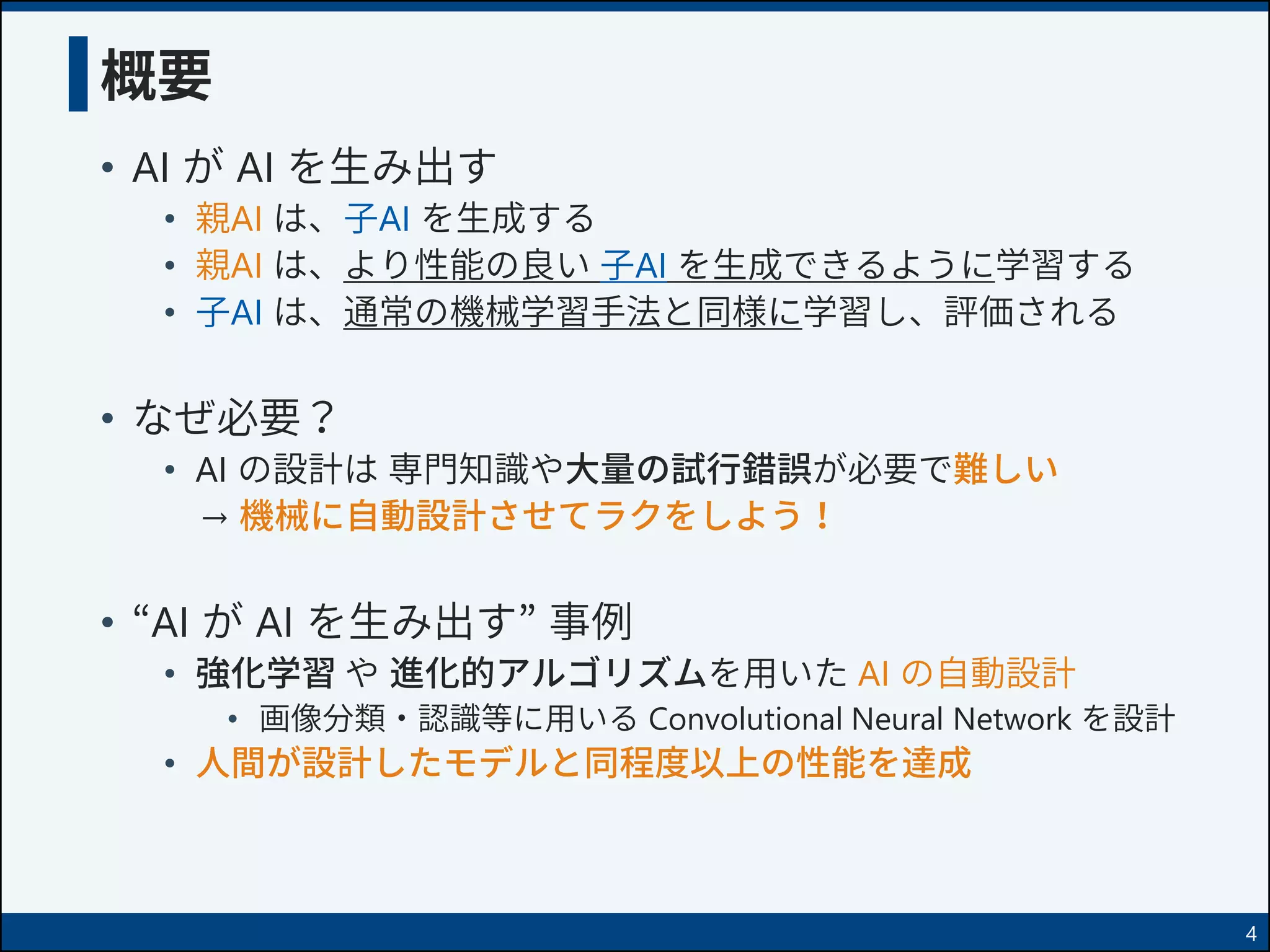

4. 概要
• AI が AI を生み出す
• 親AI は、子AI を生成する
• 親AI は、より性能の良い 子AI を生成できるように学習する
• 子AI は、通常の機械学習手法と同様に学習し、評価される
• なぜ必要？
• AI の設計は 専門知識や大量の試行錯誤が必要で難しい
→ 機械に自動設計させてラクをしよう！
• “AI が AI を生み出す” 事例
• 強化学習 や 進化的アルゴリズムを用いた AI の自動設計
• 画像分類・認識等に用いる Convolutional Neural Network を設計
• 人間が設計したモデルと同程度以上の性能を達成
4

5. AI が AI を生み出す？イメージ
• やや攻めた（？）タイトルですが･･･
• 以下のようなイメージです
5

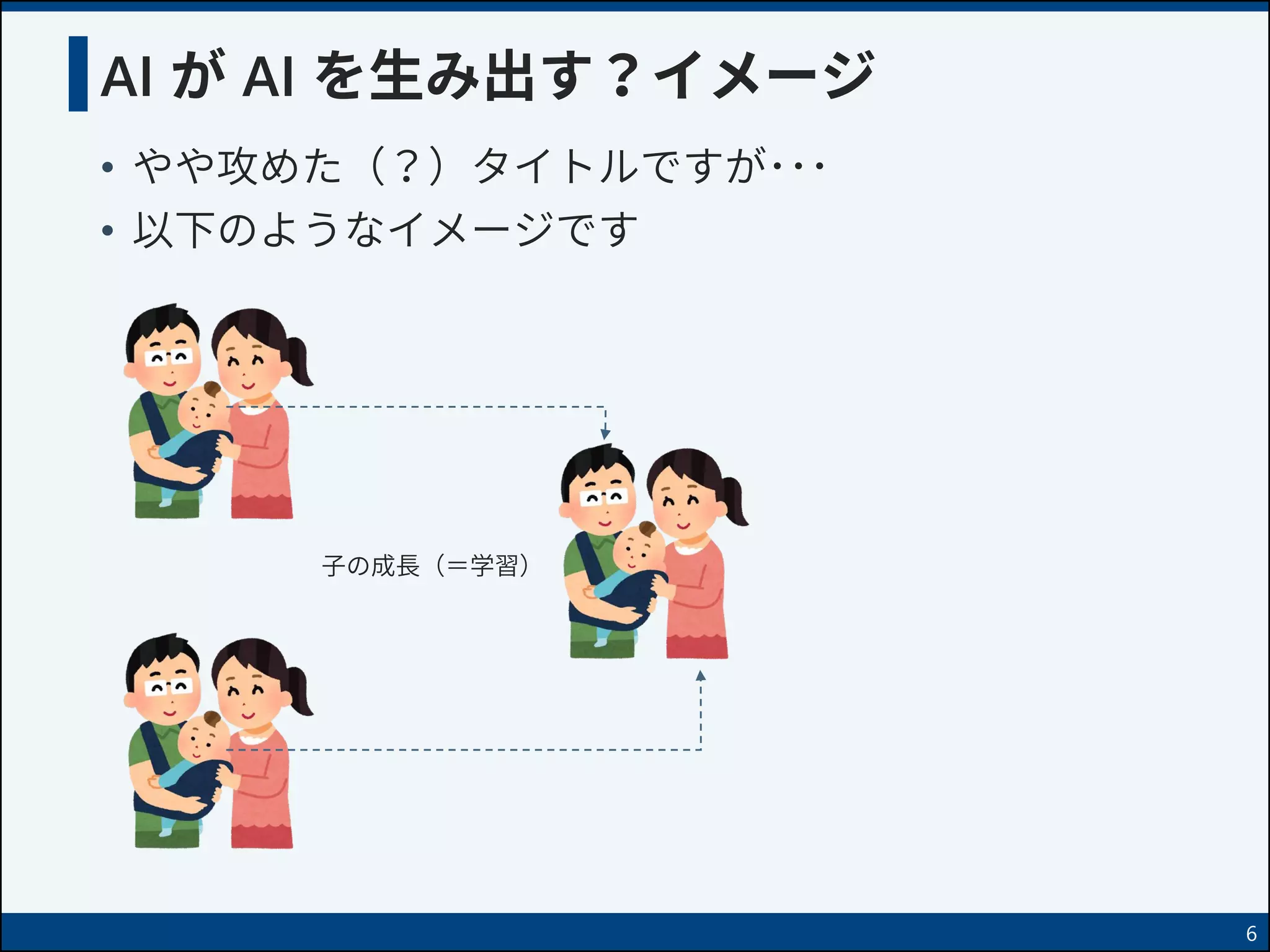

6. AI が AI を生み出す？イメージ
• やや攻めた（？）タイトルですが･･･
• 以下のようなイメージです
子の成長（＝学習）
6

7. AI が AI を生み出す？イメージ
• やや攻めた（？）タイトルですが･･･
• 以下のようなイメージです
子の成長（＝学習）
･･････
（繰り返し）
7

8. AI が AI を生み出す？イメージ
• やや攻めた（？）タイトルですが･･･
• 以下のようなイメージです
子の成長（＝学習）
･･････
（繰り返し）
8

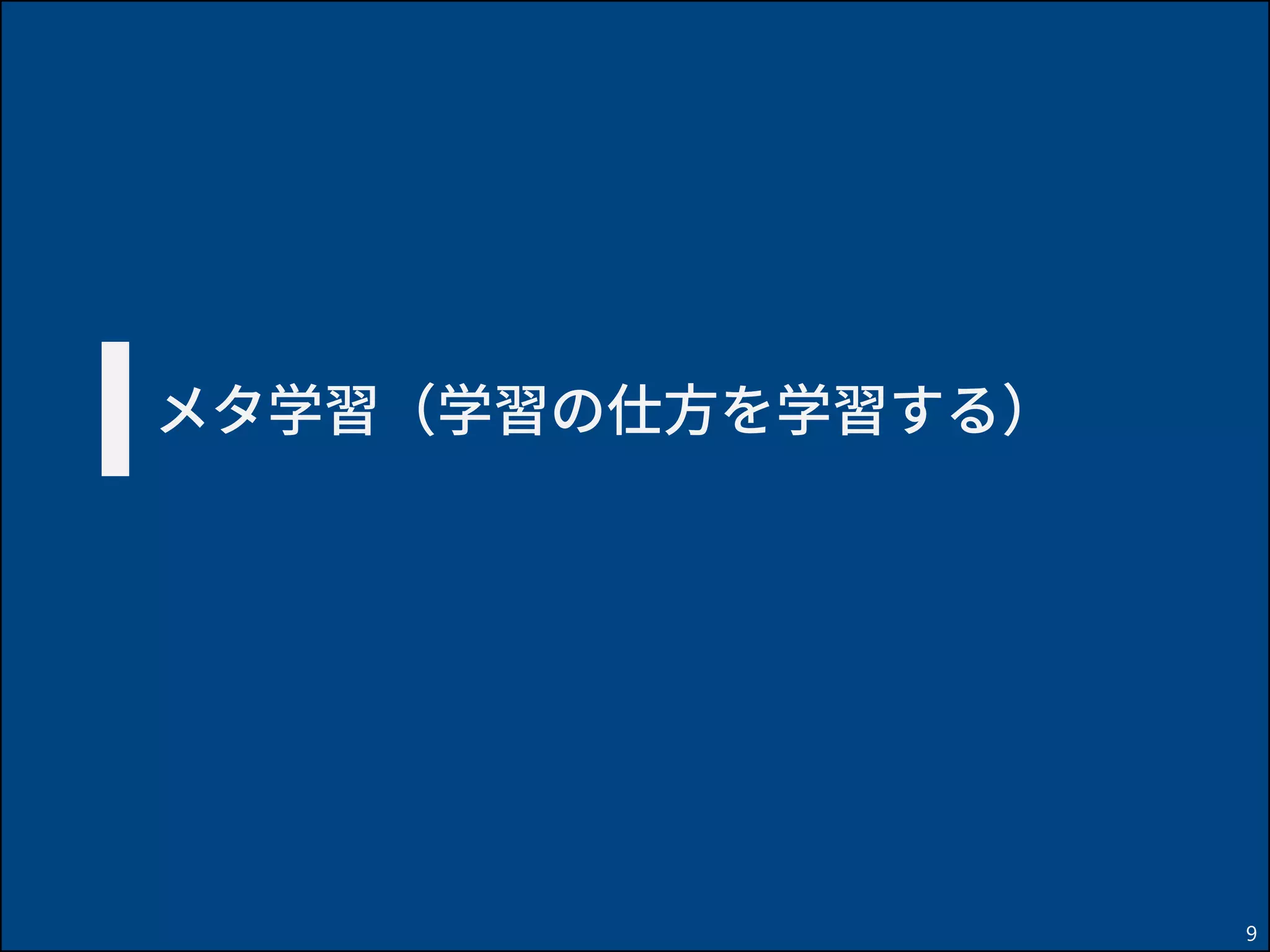

9. メタ学習（学習の仕方を学習する）
9

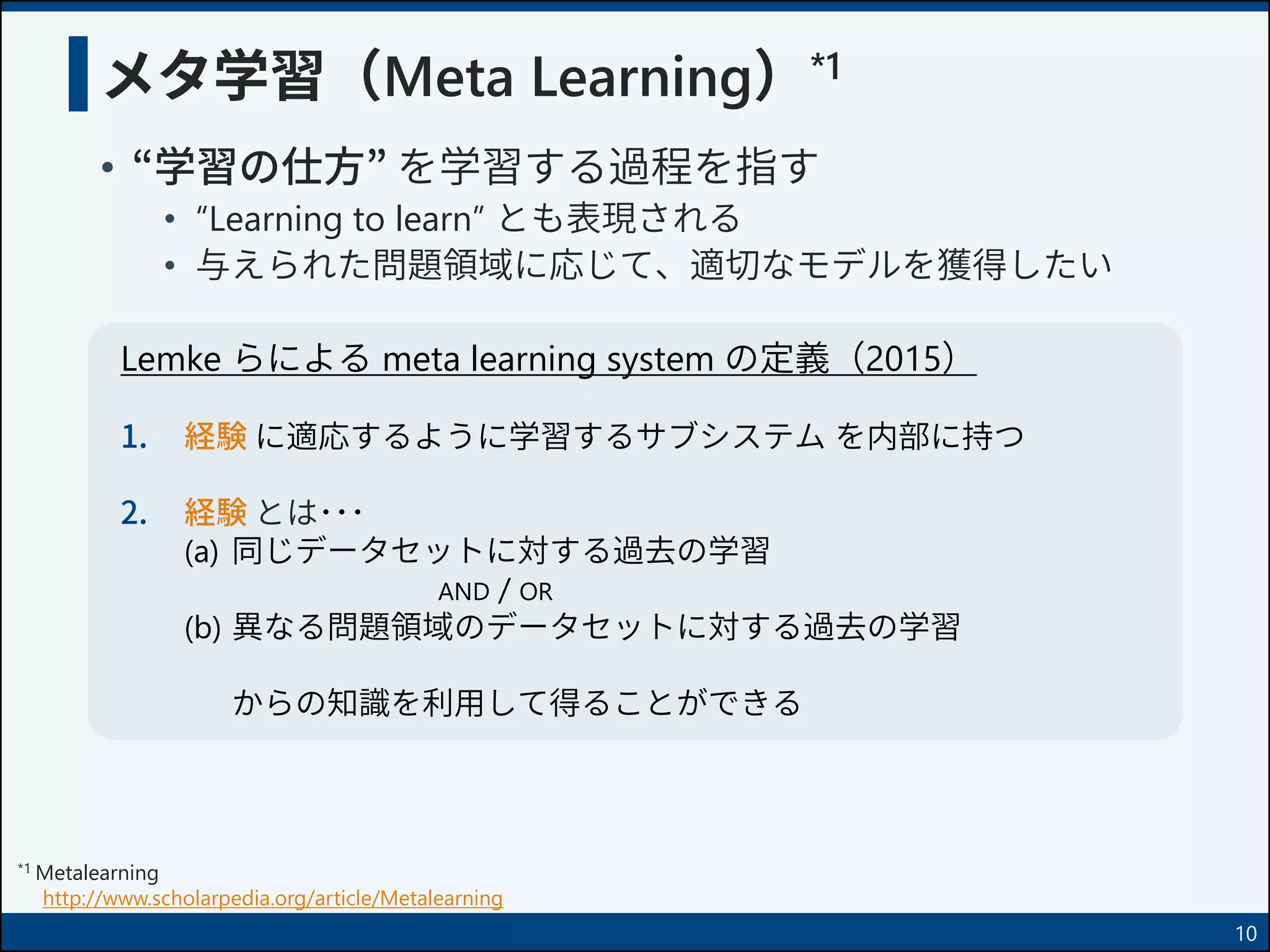

10. メタ学習（Meta Learning）*1
• “学習の仕方” を学習する過程を指す
• “Learning to learn” とも表現される
• 与えられた問題領域に応じて、適切なモデルを獲得したい
*1 Metalearning
http://www.scholarpedia.org/article/Metalearning
Lemke らによる meta learning system の定義（2015）
1. 経験 に適応するように学習するサブシステム を内部に持つ
2. 経験 とは･･･
(a) 同じデータセットに対する過去の学習
AND / OR
(b) 異なる問題領域のデータセットに対する過去の学習
からの知識を利用して得ることができる
10

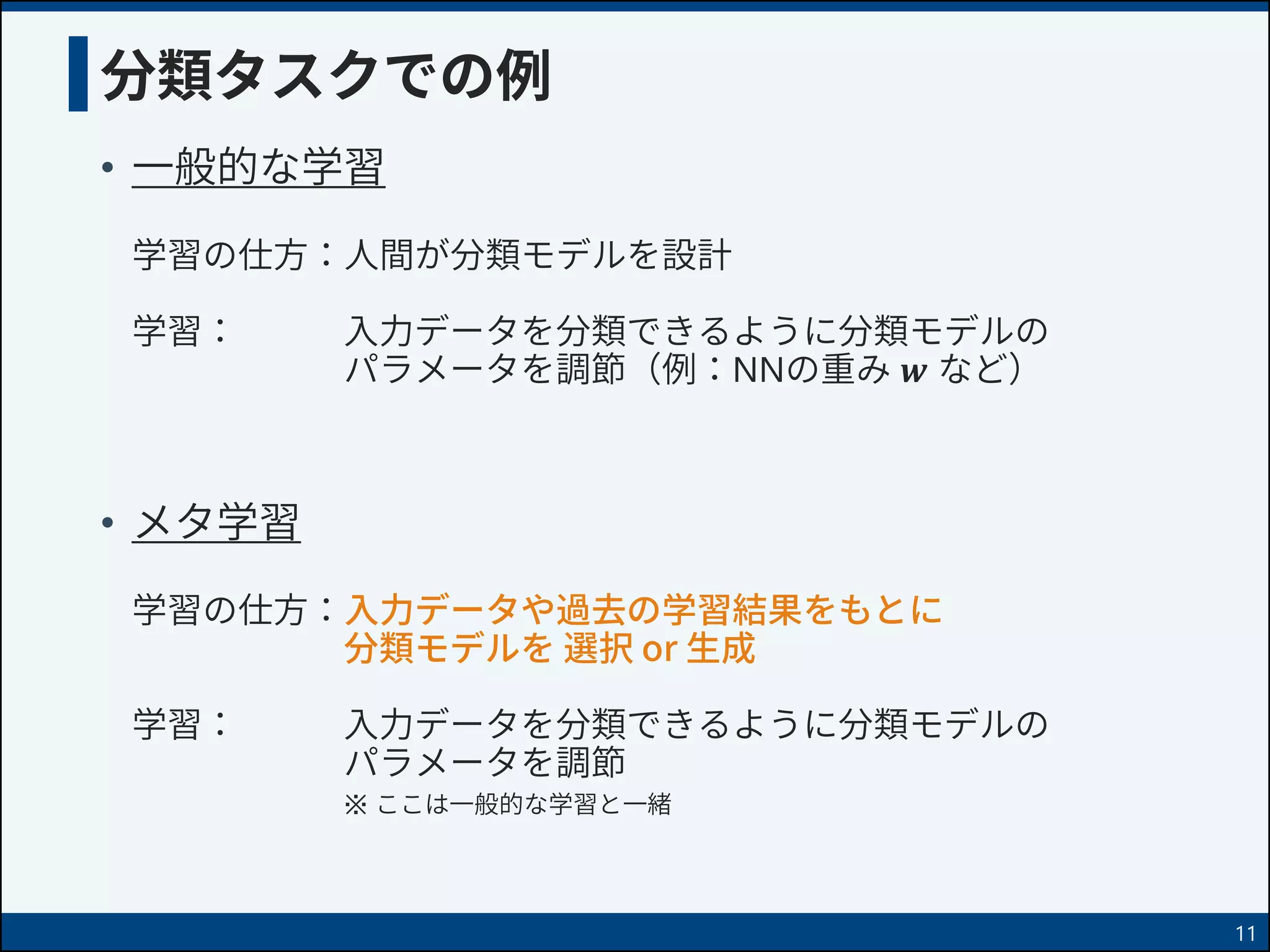

11. 分類タスクでの例
• 一般的な学習
学習の仕方：人間が分類モデルを設計
学習： 入力データを分類できるように分類モデルの
パラメータを調節（例：NNの重み 𝒘 など）
• メタ学習
学習の仕方：入力データや過去の学習結果をもとに
分類モデルを 選択 or 生成
学習： 入力データを分類できるように分類モデルの
パラメータを調節
※ ここは一般的な学習と一緒
11

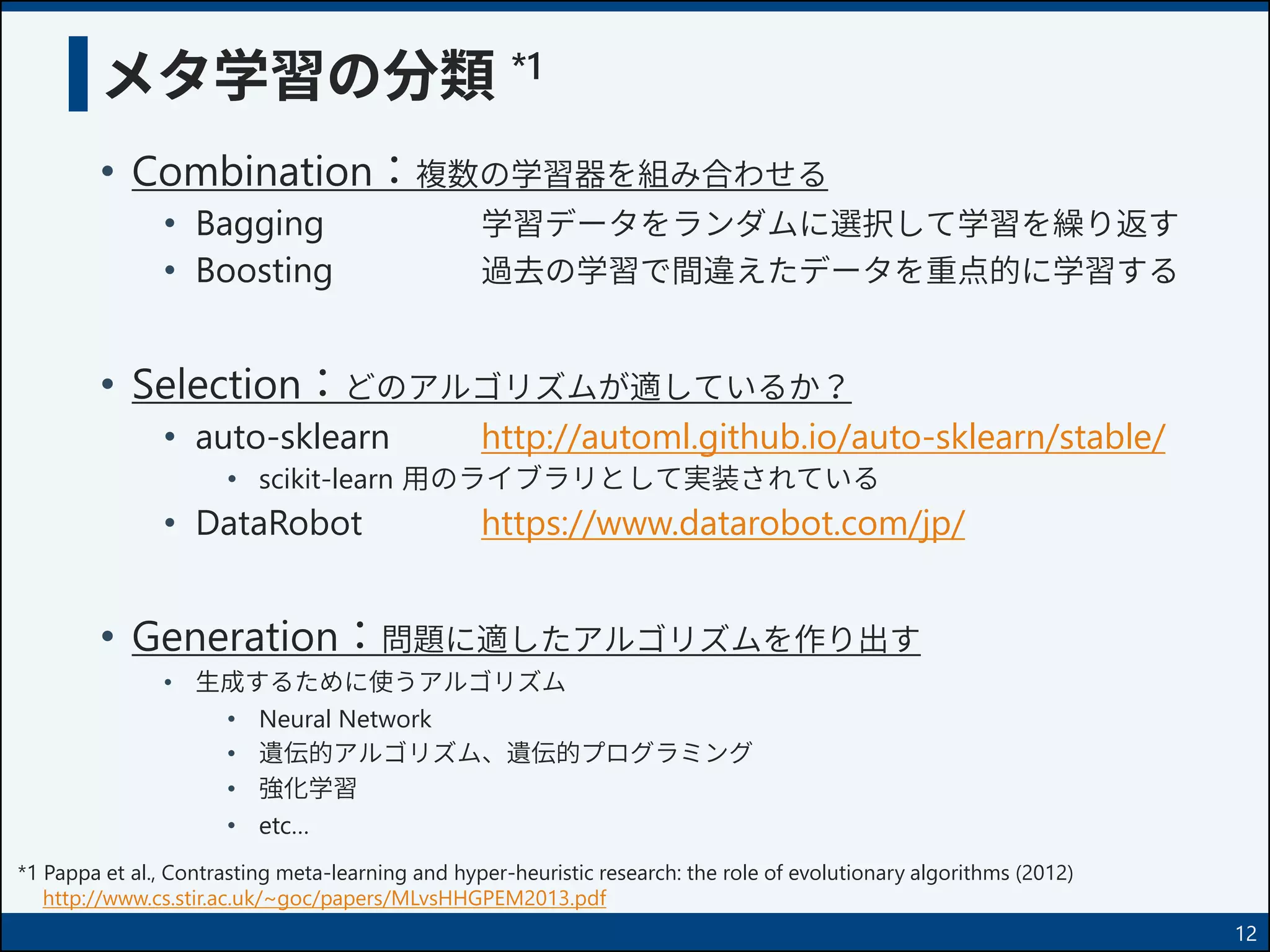

12. メタ学習の分類 *1
• Combination：複数の学習器を組み合わせる
• Bagging 学習データをランダムに選択して学習を繰り返す
• Boosting 過去の学習で間違えたデータを重点的に学習する
• Selection：どのアルゴリズムが適しているか？
• auto-sklearn http://automl.github.io/auto-sklearn/stable/
• scikit-learn 用のライブラリとして実装されている
• DataRobot https://www.datarobot.com/jp/
• Generation：問題に適したアルゴリズムを作り出す
• 生成するために使うアルゴリズム
• Neural Network
• 遺伝的アルゴリズム、遺伝的プログラミング
• 強化学習
• etc…
12
*1 Pappa et al., Contrasting meta-learning and hyper-heuristic research: the role of evolutionary algorithms (2012)
http://www.cs.stir.ac.uk/~goc/papers/MLvsHHGPEM2013.pdf

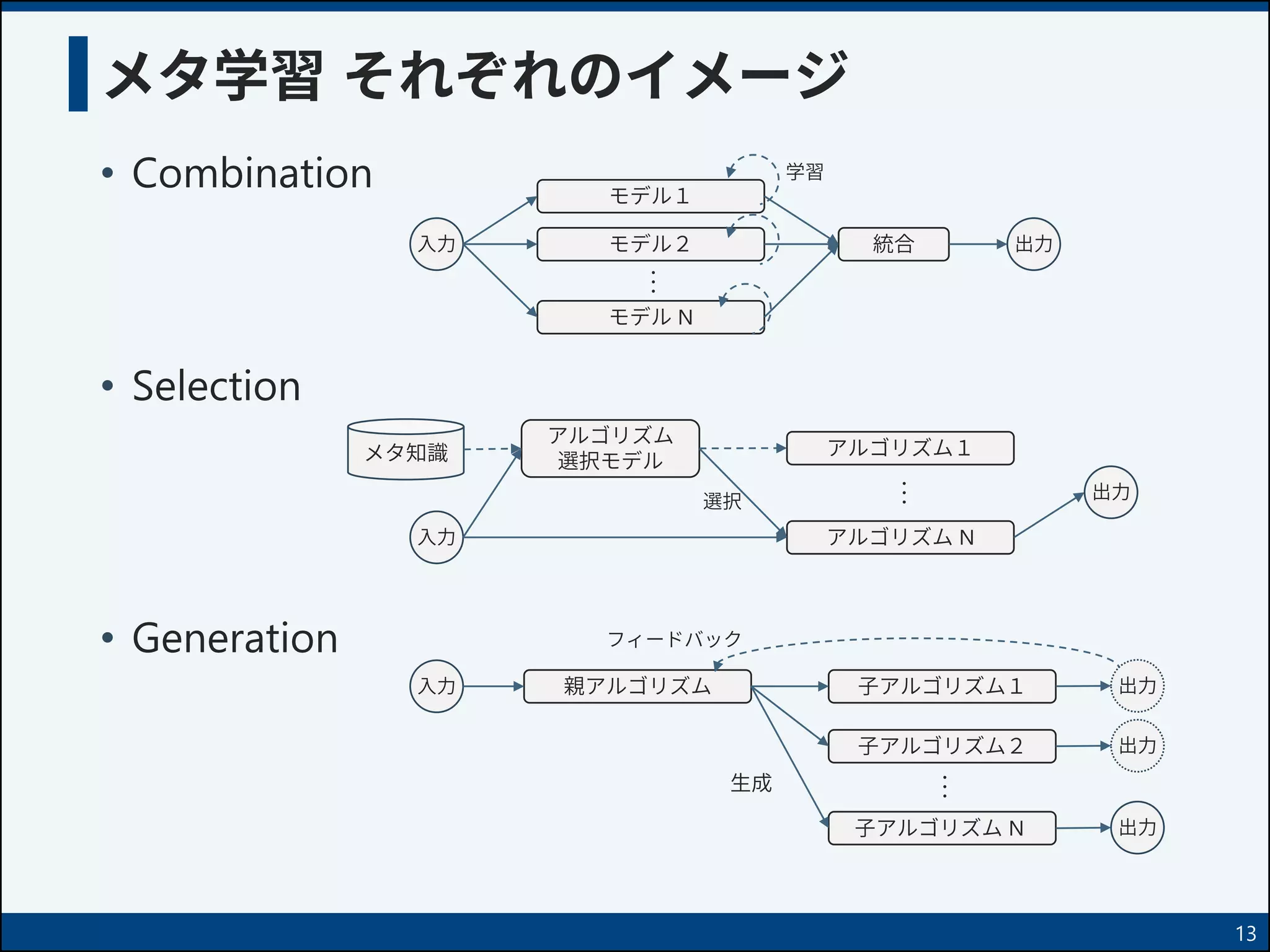

13. メタ学習 それぞれのイメージ
• Combination
• Selection
• Generation
13
モデル１
モデル２
モデル N
統合入力 出力
アルゴリズム１
アルゴリズム N
メタ知識
･･･
･･･
入力
アルゴリズム
選択モデル
選択 出力
学習
入力 親アルゴリズム 子アルゴリズム１
子アルゴリズム２
子アルゴリズム N
･･･
生成
出力
フィードバック
出力
出力

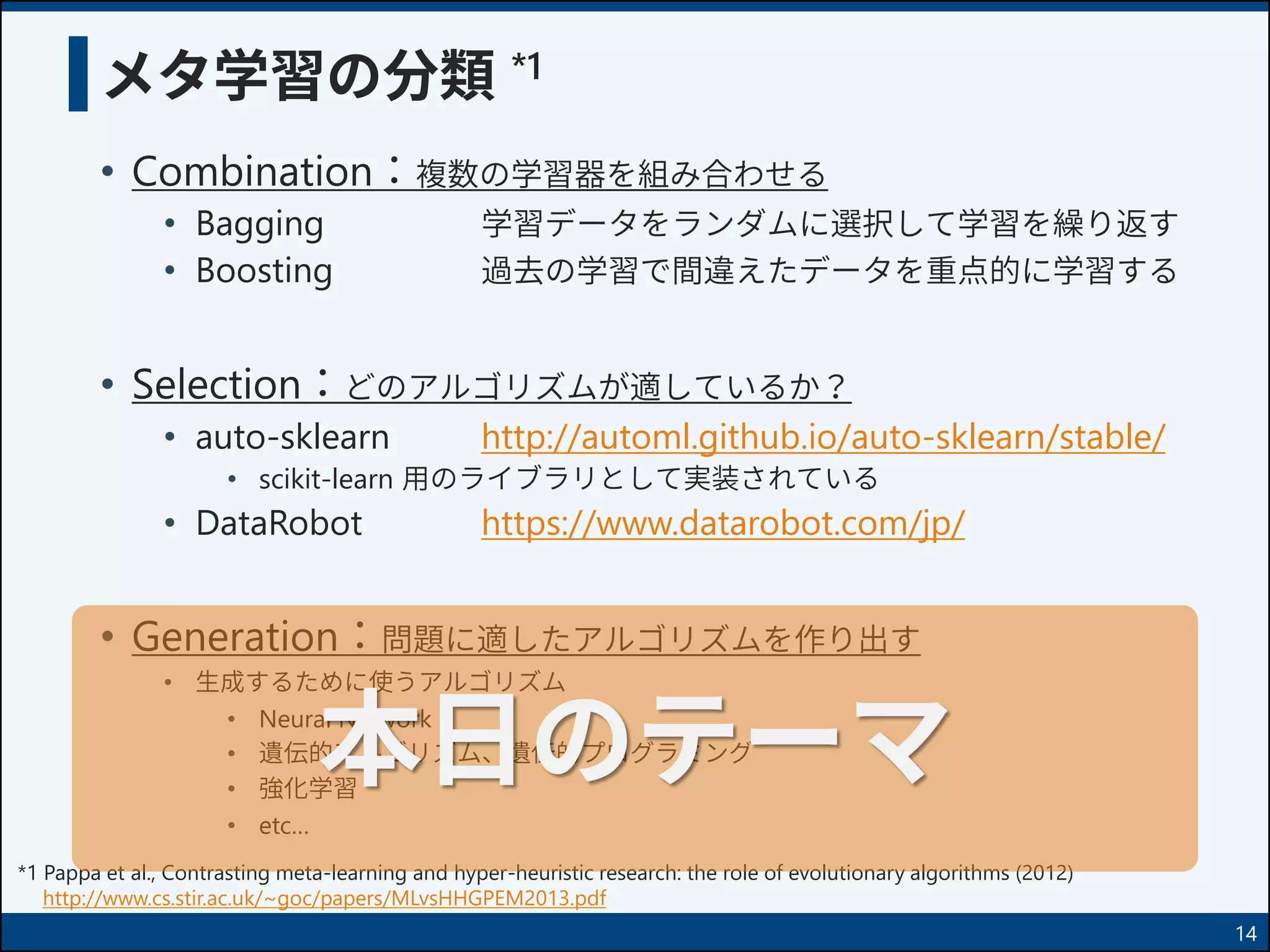

14. メタ学習の分類 *1
• Combination：複数の学習器を組み合わせる
• Bagging 学習データをランダムに選択して学習を繰り返す
• Boosting 過去の学習で間違えたデータを重点的に学習する
• Selection：どのアルゴリズムが適しているか？
• auto-sklearn http://automl.github.io/auto-sklearn/stable/
• scikit-learn 用のライブラリとして実装されている
• DataRobot https://www.datarobot.com/jp/
• Generation：問題に適したアルゴリズムを作り出す
• 生成するために使うアルゴリズム
• Neural Network
• 遺伝的アルゴリズム、遺伝的プログラミング
• 強化学習
• etc…
14
*1 Pappa et al., Contrasting meta-learning and hyper-heuristic research: the role of evolutionary algorithms (2012)
http://www.cs.stir.ac.uk/~goc/papers/MLvsHHGPEM2013.pdf
本日のテーマ

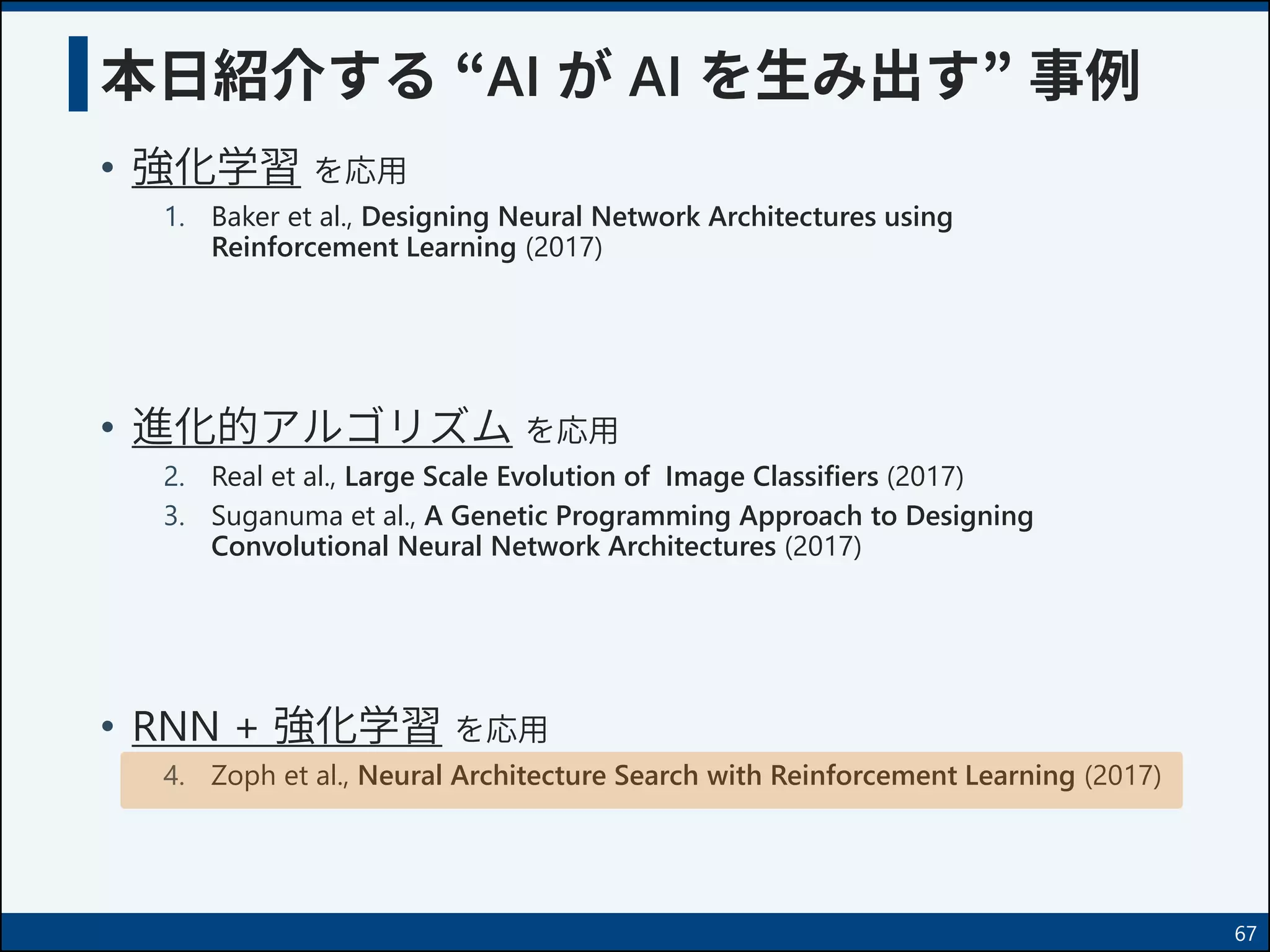

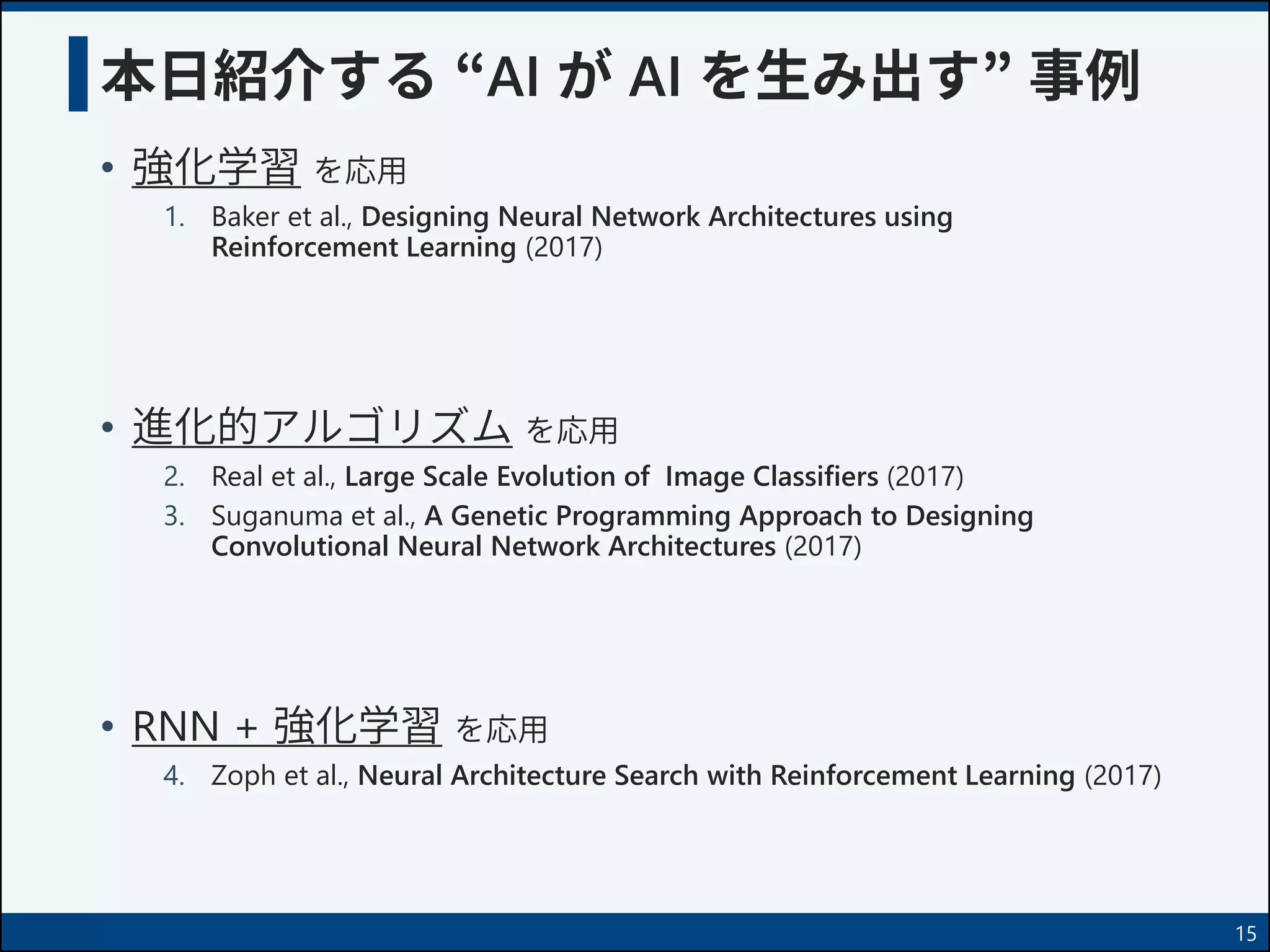

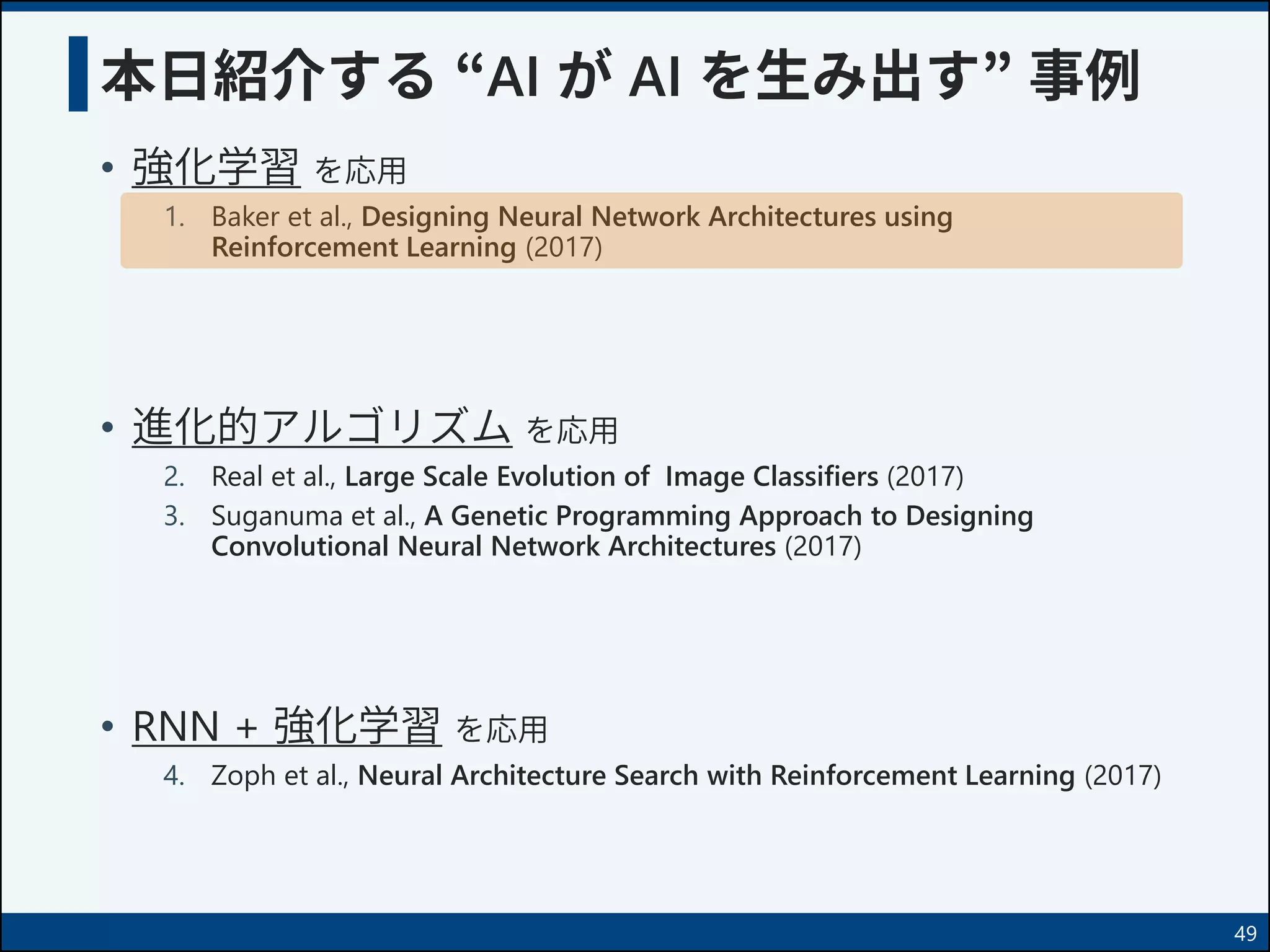

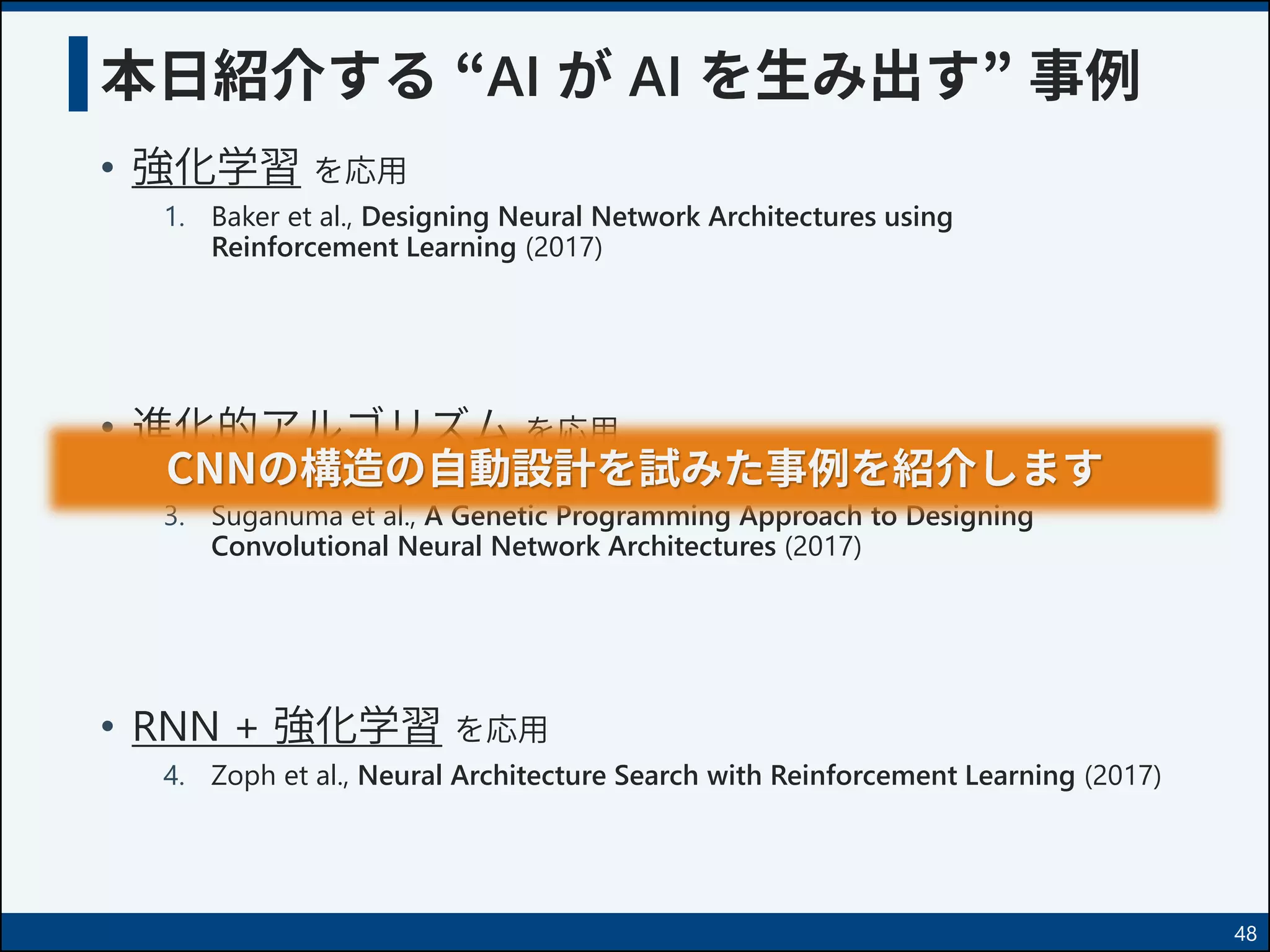

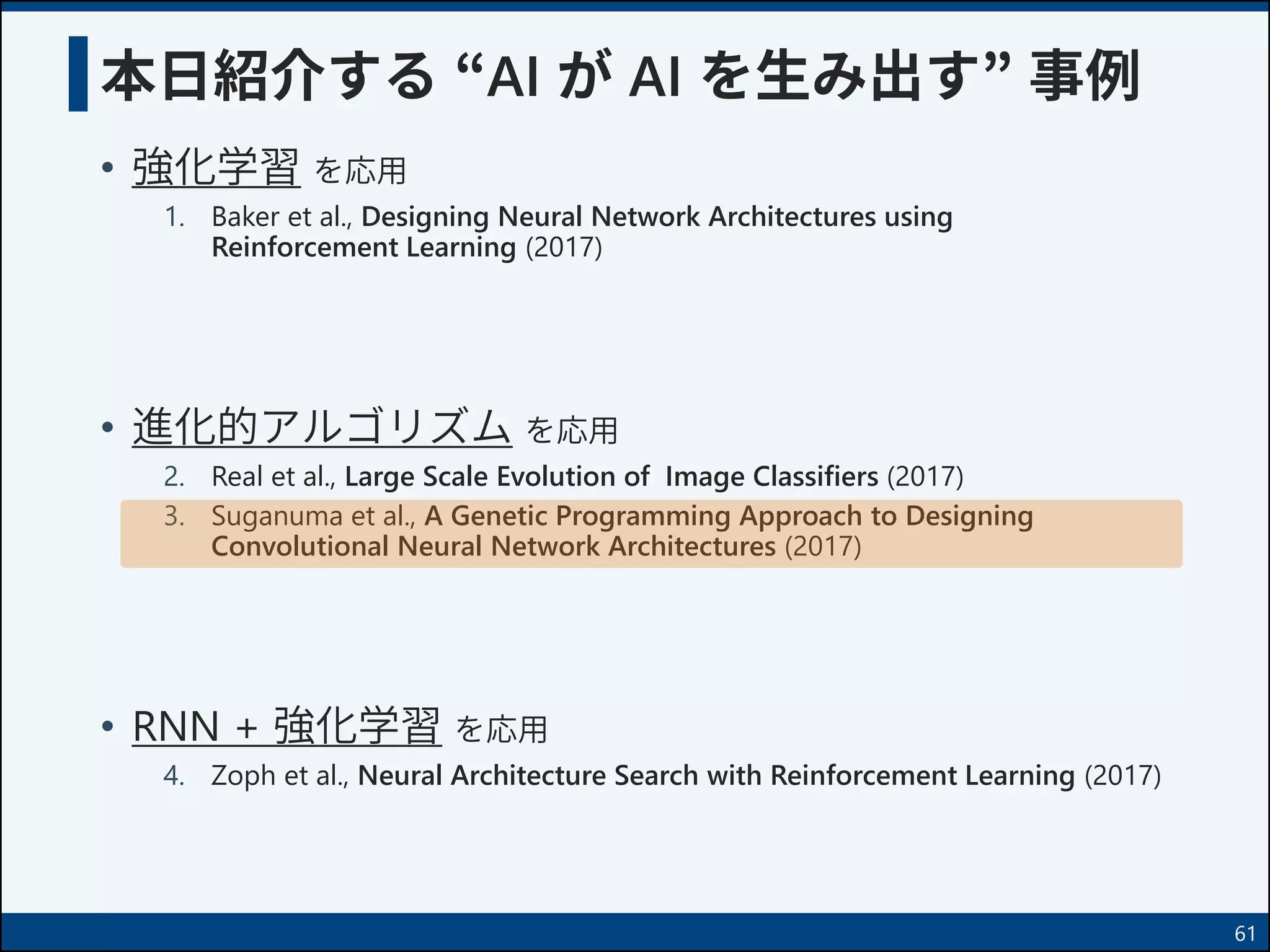

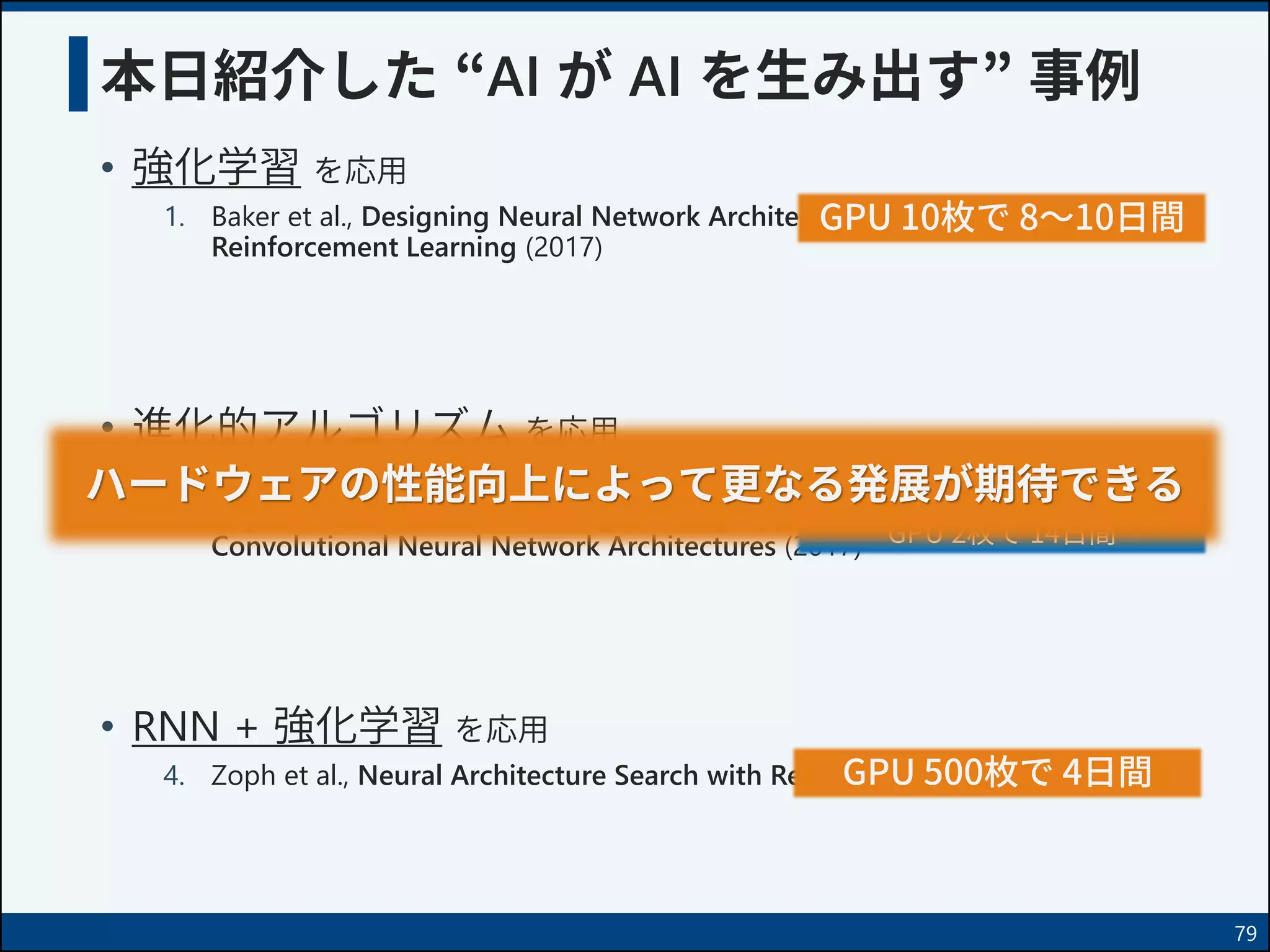

15. 本日紹介する “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用

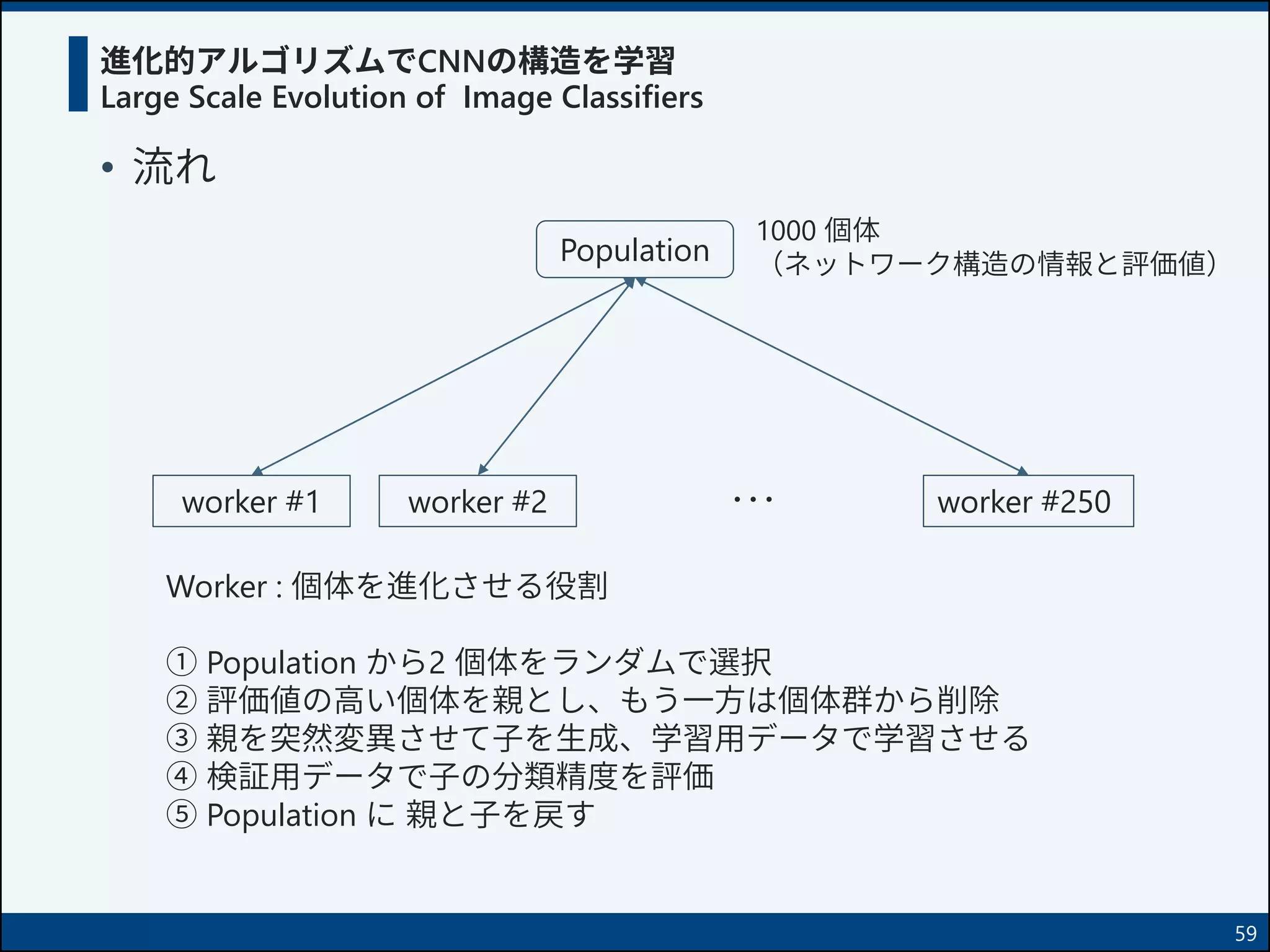

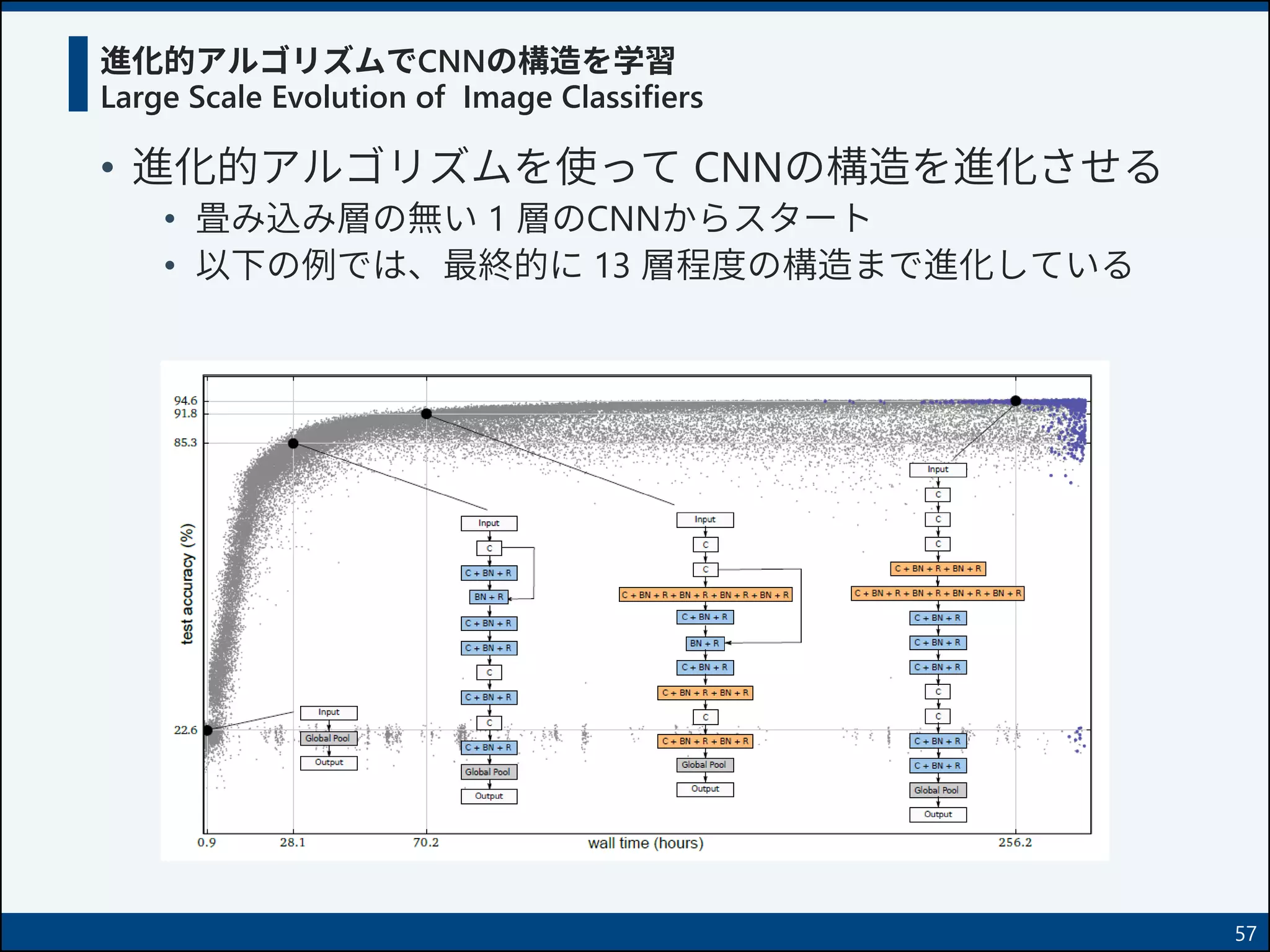

2. Real et al., Large Scale Evolution of Image Classifiers (2017)

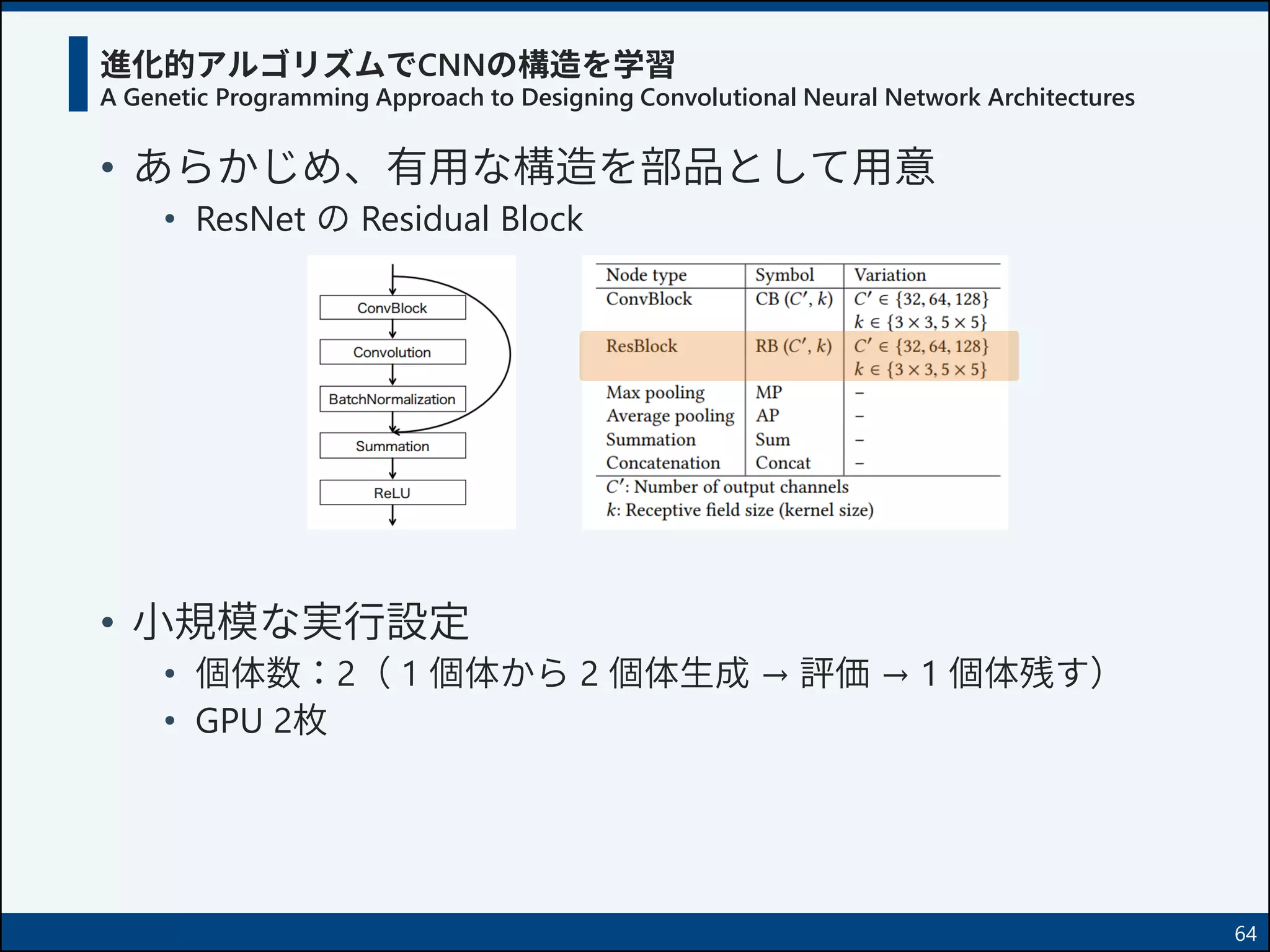

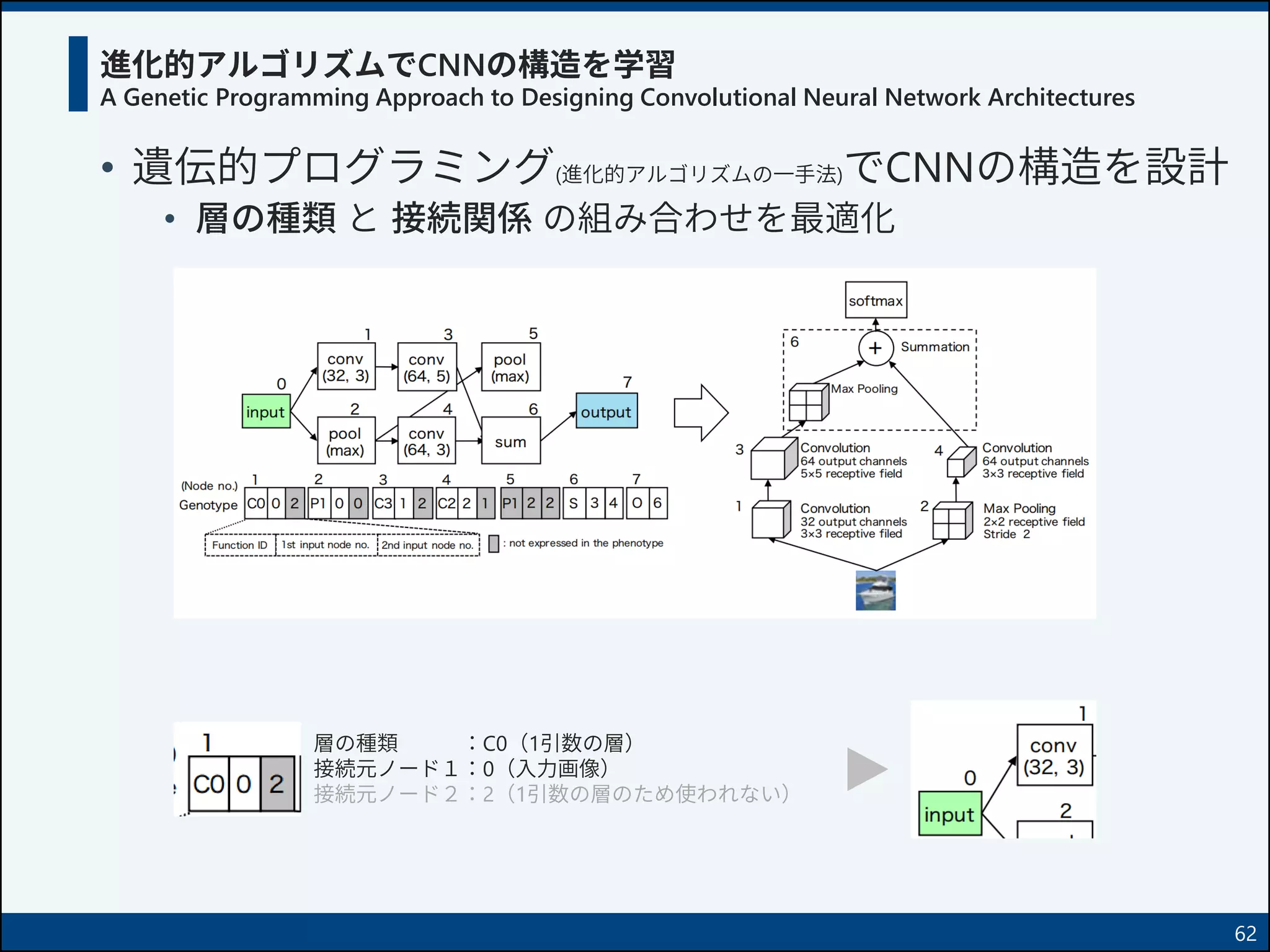

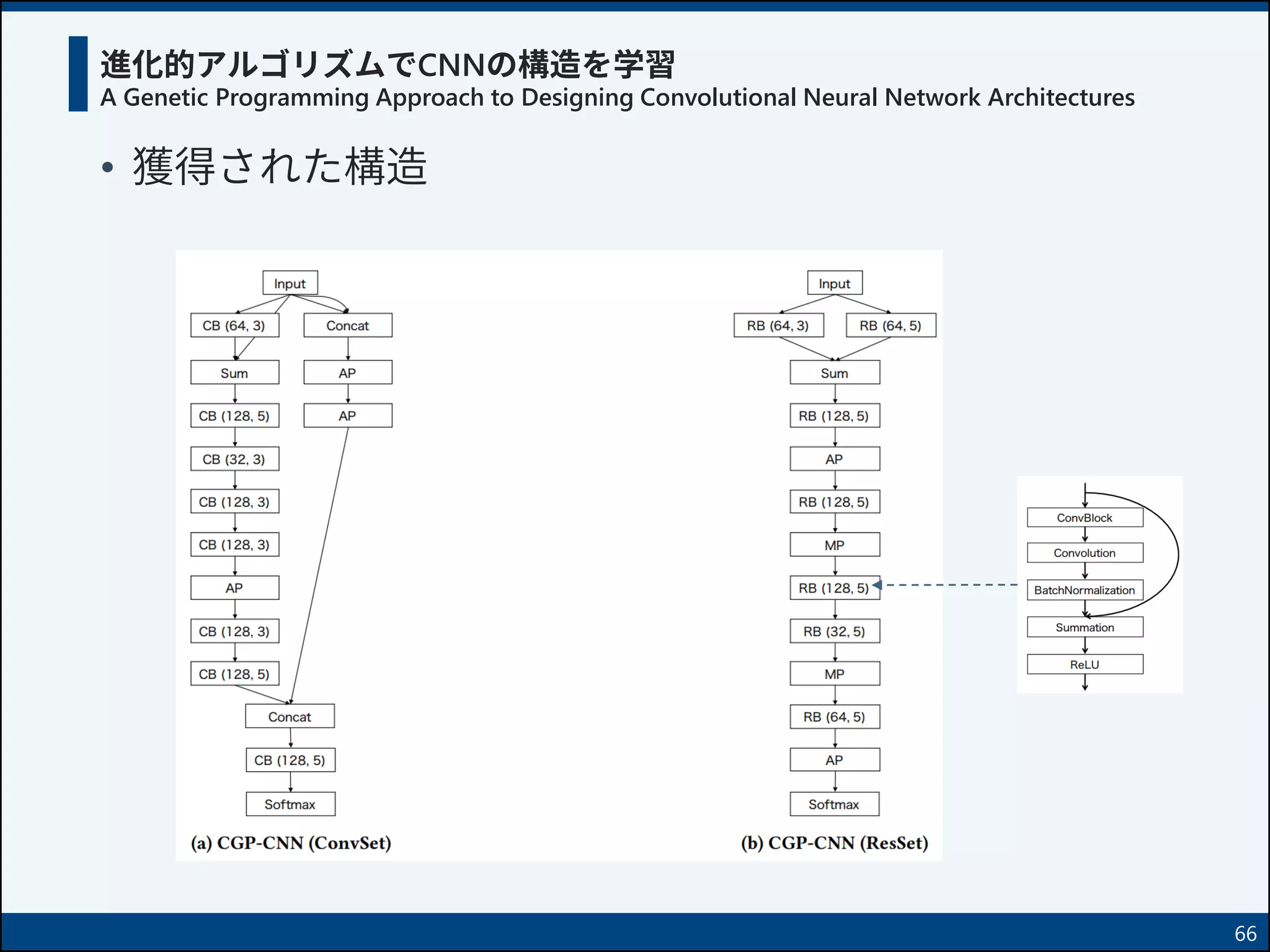

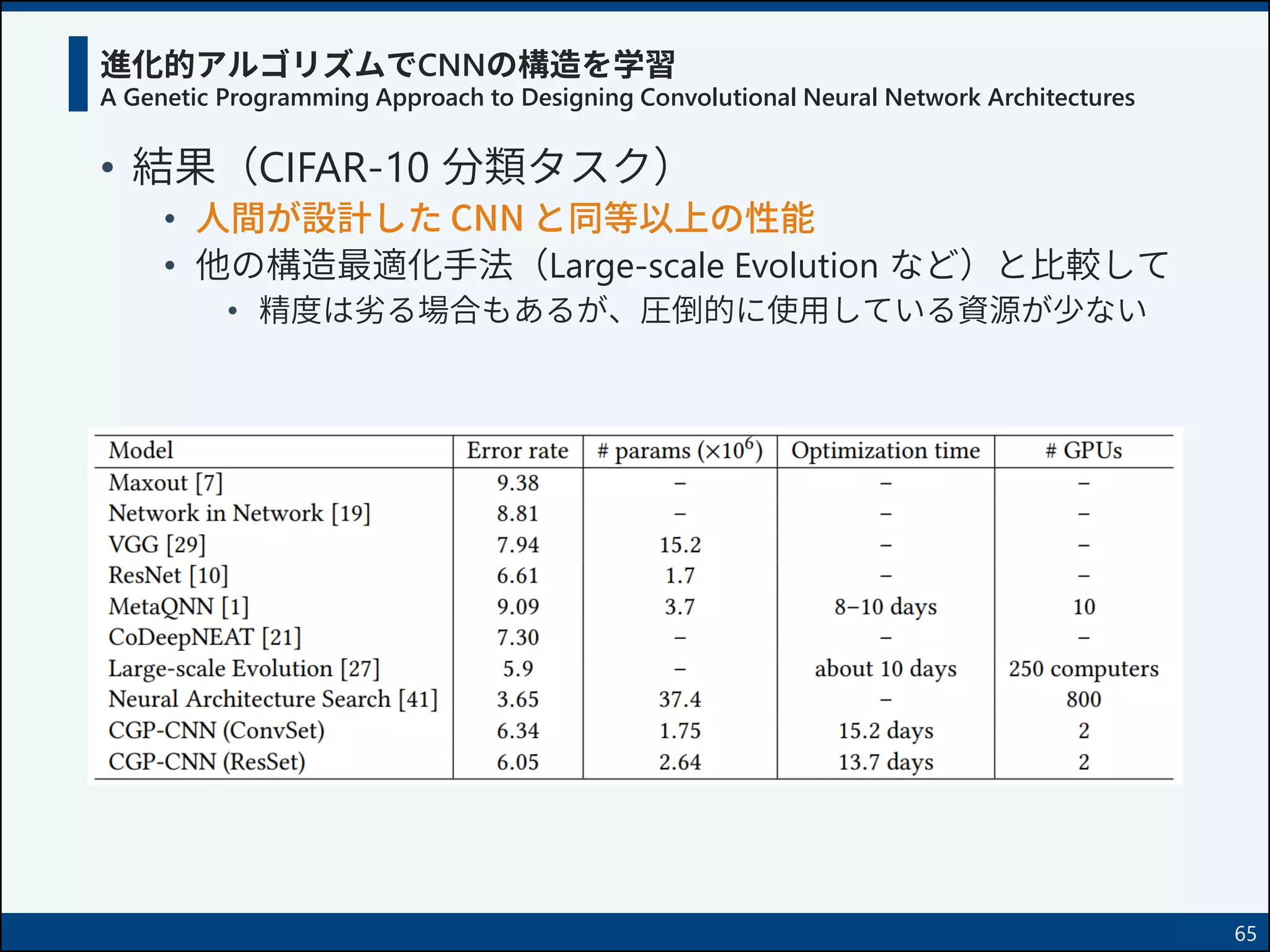

3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用

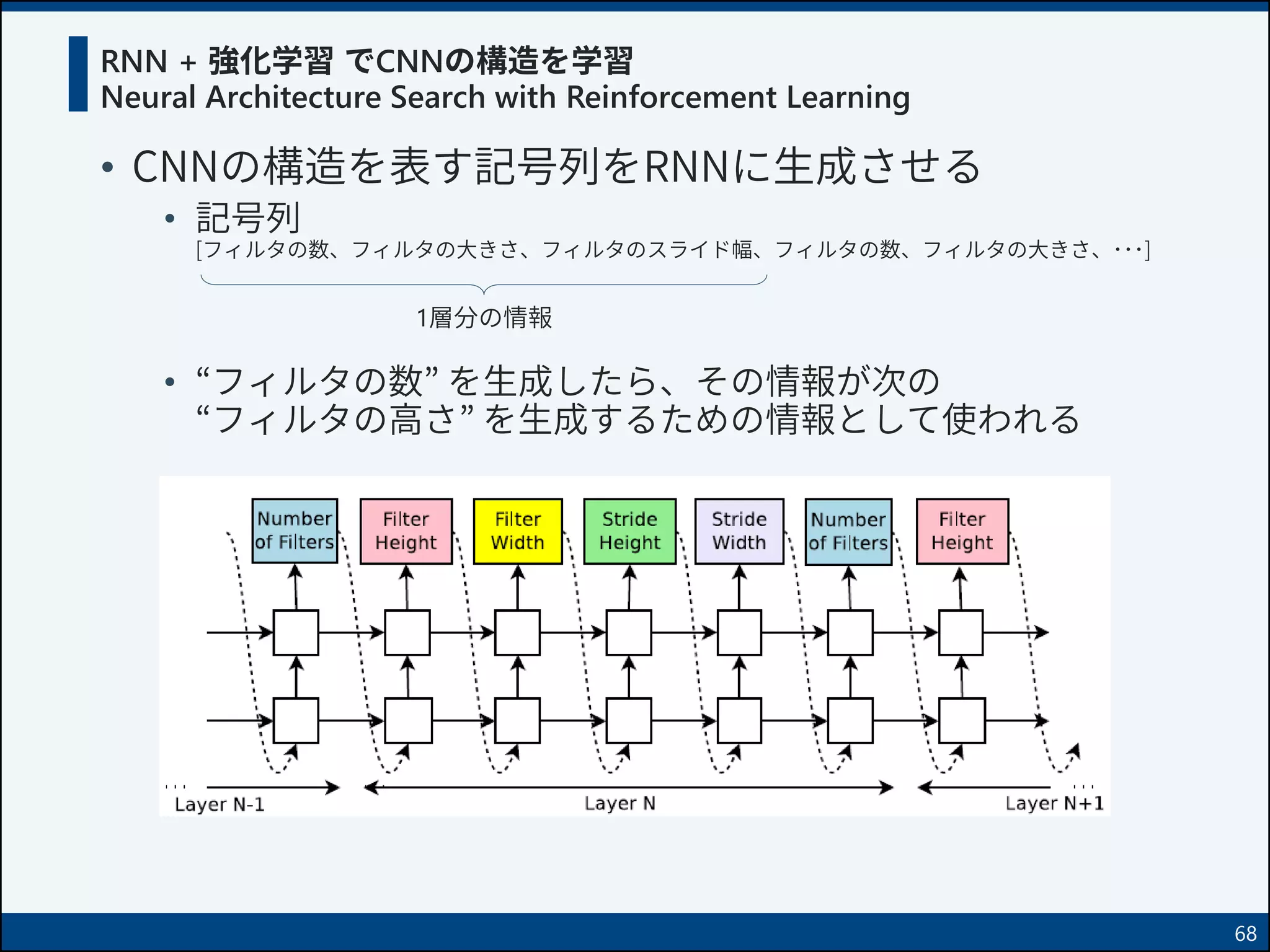

4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
15

16. キーワードの整理
16

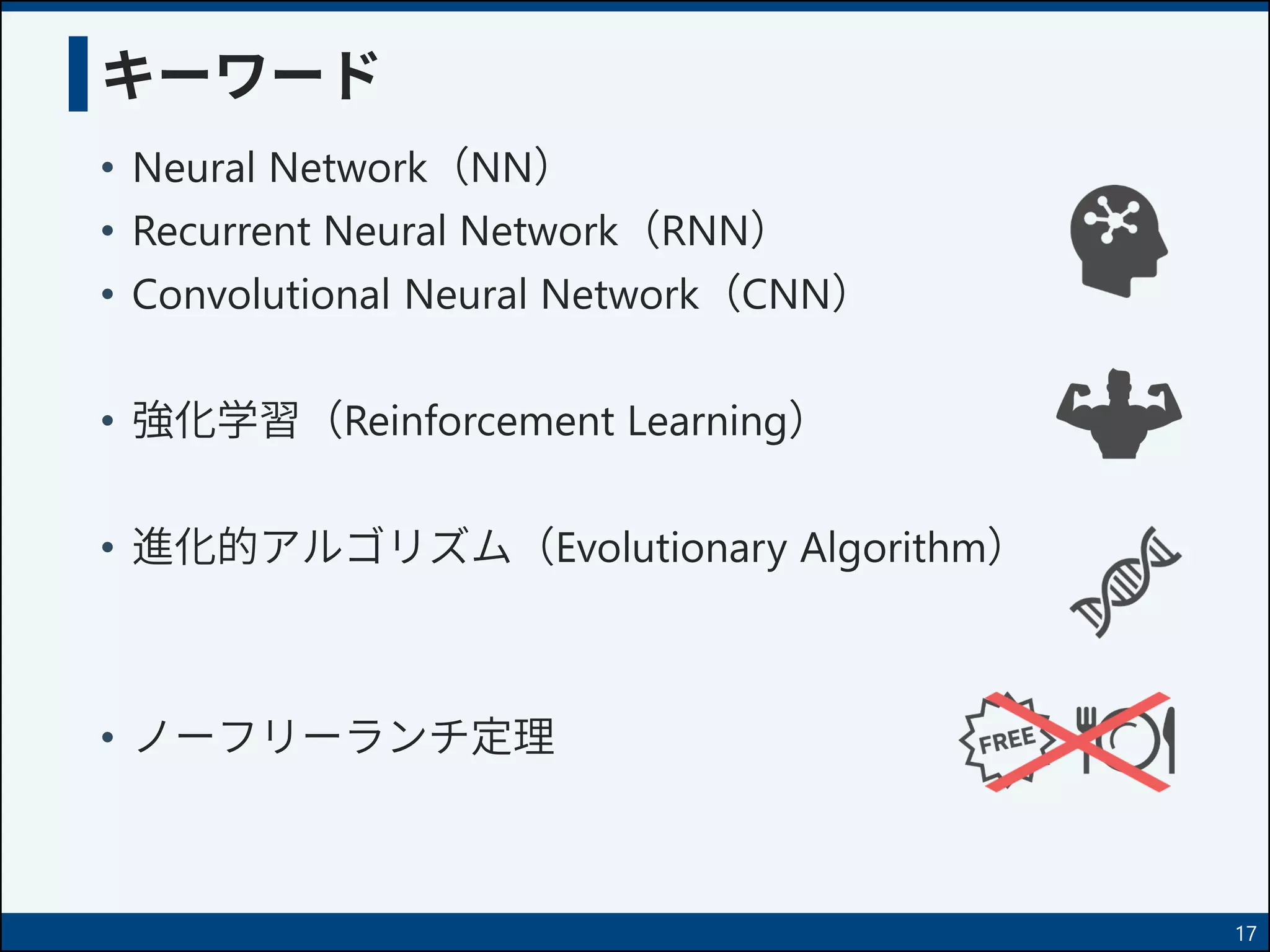

17. キーワード
• Neural Network（NN）
• Recurrent Neural Network（RNN）
• Convolutional Neural Network（CNN）
• 強化学習（Reinforcement Learning）
• 進化的アルゴリズム（Evolutionary Algorithm）
• ノーフリーランチ定理
17

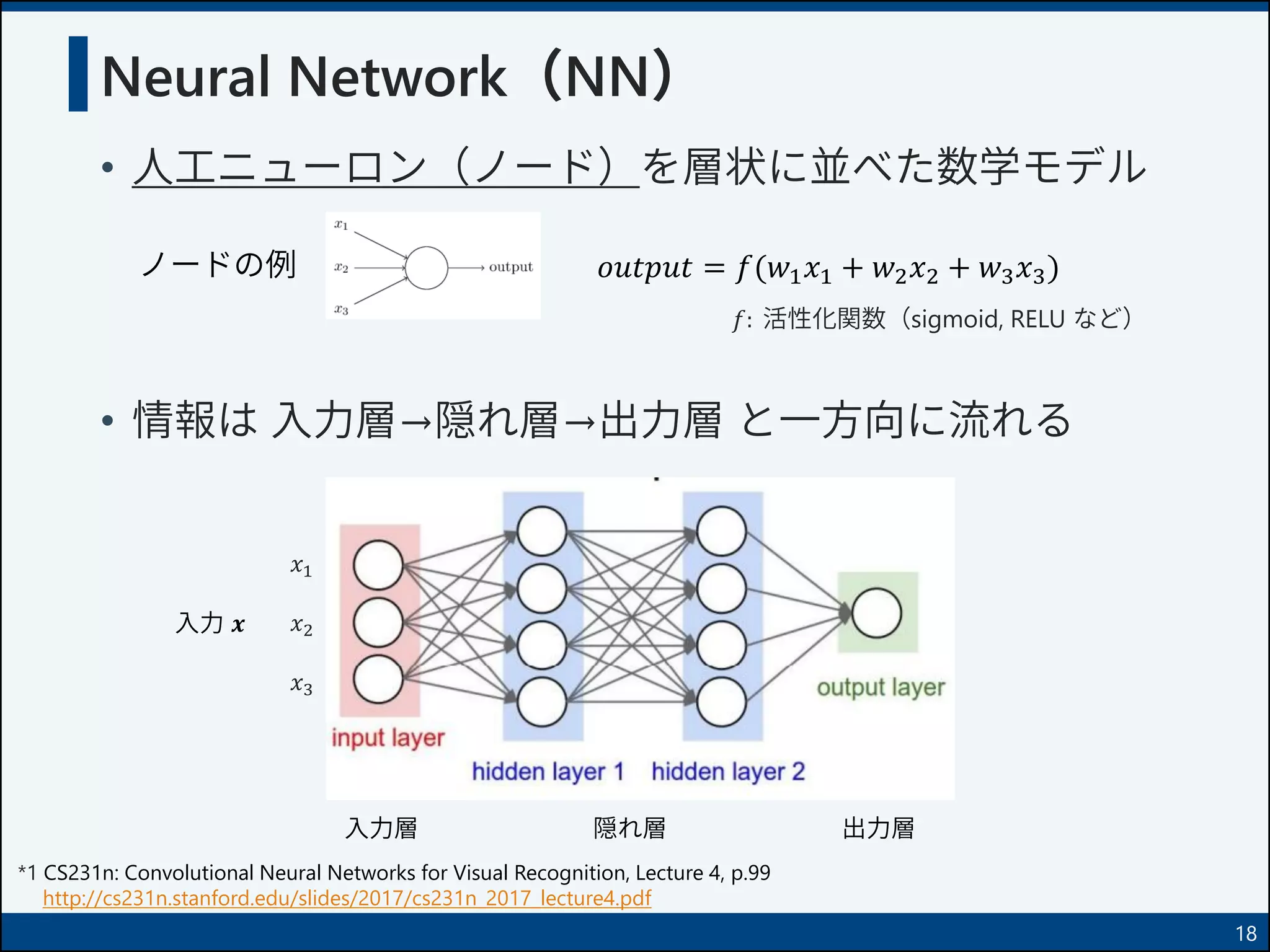

18. Neural Network（NN）
• 人工ニューロン（ノード）を層状に並べた数学モデル
• 情報は 入力層→隠れ層→出力層 と一方向に流れる
𝑜𝑢𝑡𝑝𝑢𝑡 = 𝑓(𝑤1 𝑥1 + 𝑤2 𝑥2 + 𝑤3 𝑥3)ノードの例
入力層 隠れ層 出力層
入力 𝒙
*1 CS231n: Convolutional Neural Networks for Visual Recognition, Lecture 4, p.99
http://cs231n.stanford.edu/slides/2017/cs231n_2017_lecture4.pdf
18
𝑥1
𝑥2
𝑥3
𝑓: 活性化関数（sigmoid, RELU など）

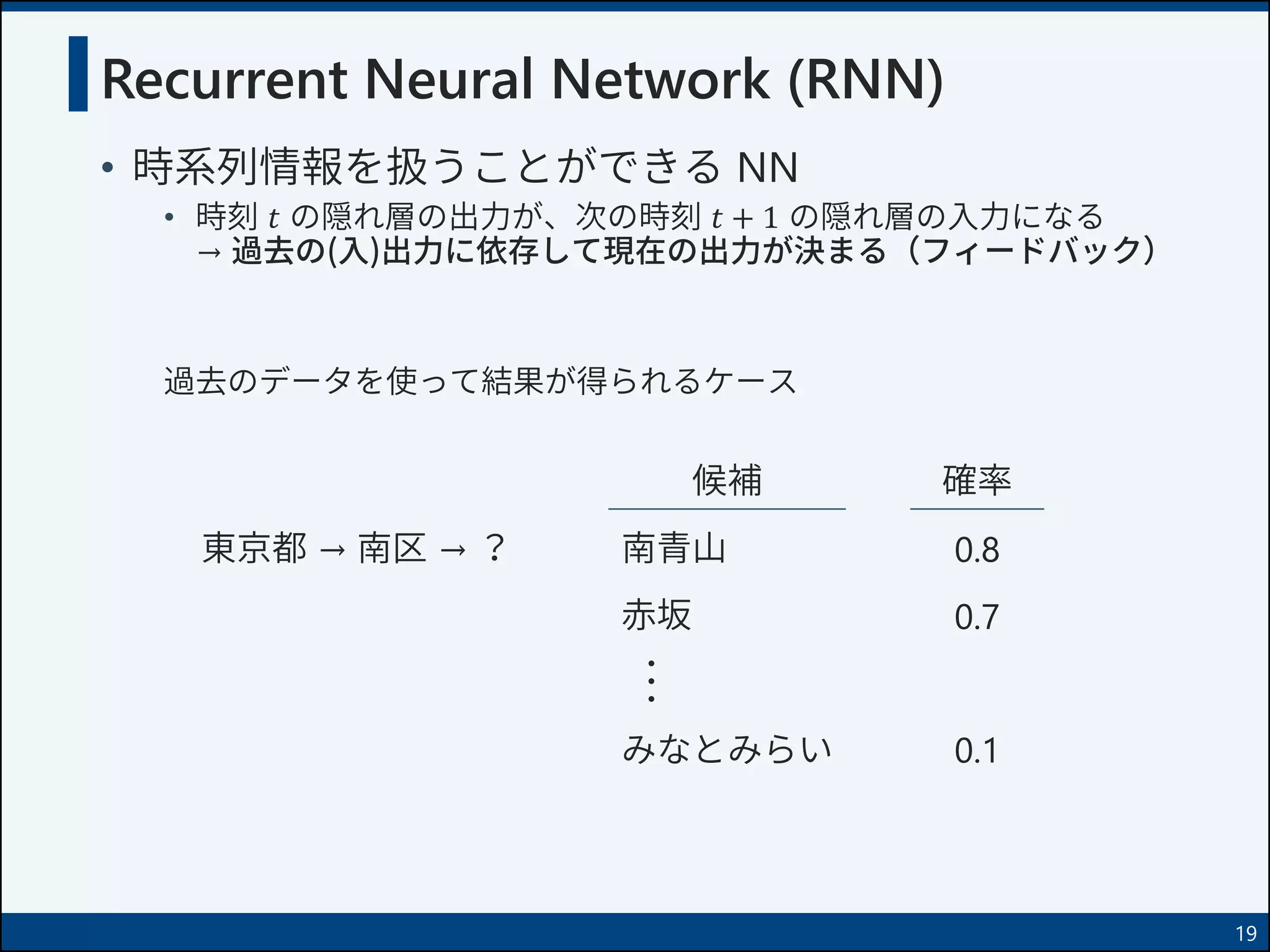

19. Recurrent Neural Network (RNN)
• 時系列情報を扱うことができる NN
• 時刻 𝑡 の隠れ層の出力が、次の時刻 𝑡 + 1 の隠れ層の入力になる
→ 過去の(入)出力に依存して現在の出力が決まる（フィードバック）
過去のデータを使って結果が得られるケース
19
東京都 → 南区 → ？
確率
南青山
みなとみらい
候補
0.8
赤坂･･･ 0.7
0.1

20. *1 LeCun et al., Deep Learning (2015)
http://graveleylab.cam.uchc.edu/WebData/mduff/MEDS_6498_SPRING_2016/deep_learning_nature_2015.pdf
Recurrent Neural Network (RNN)
• 時系列情報を扱うことができる NN
• 時刻 𝑡 の隠れ層の出力が、次の時刻 𝑡 + 1 の隠れ層の入力になる
→ 過去の(入)出力に依存して現在の出力が決まる（フィードバック）
• 応用例
• 音声認識
• 自然言語処理（例：機械翻訳）
• 時系列データ予測（例：株価、為替）
図：時系列に展開したRNN （出典 *1）
20

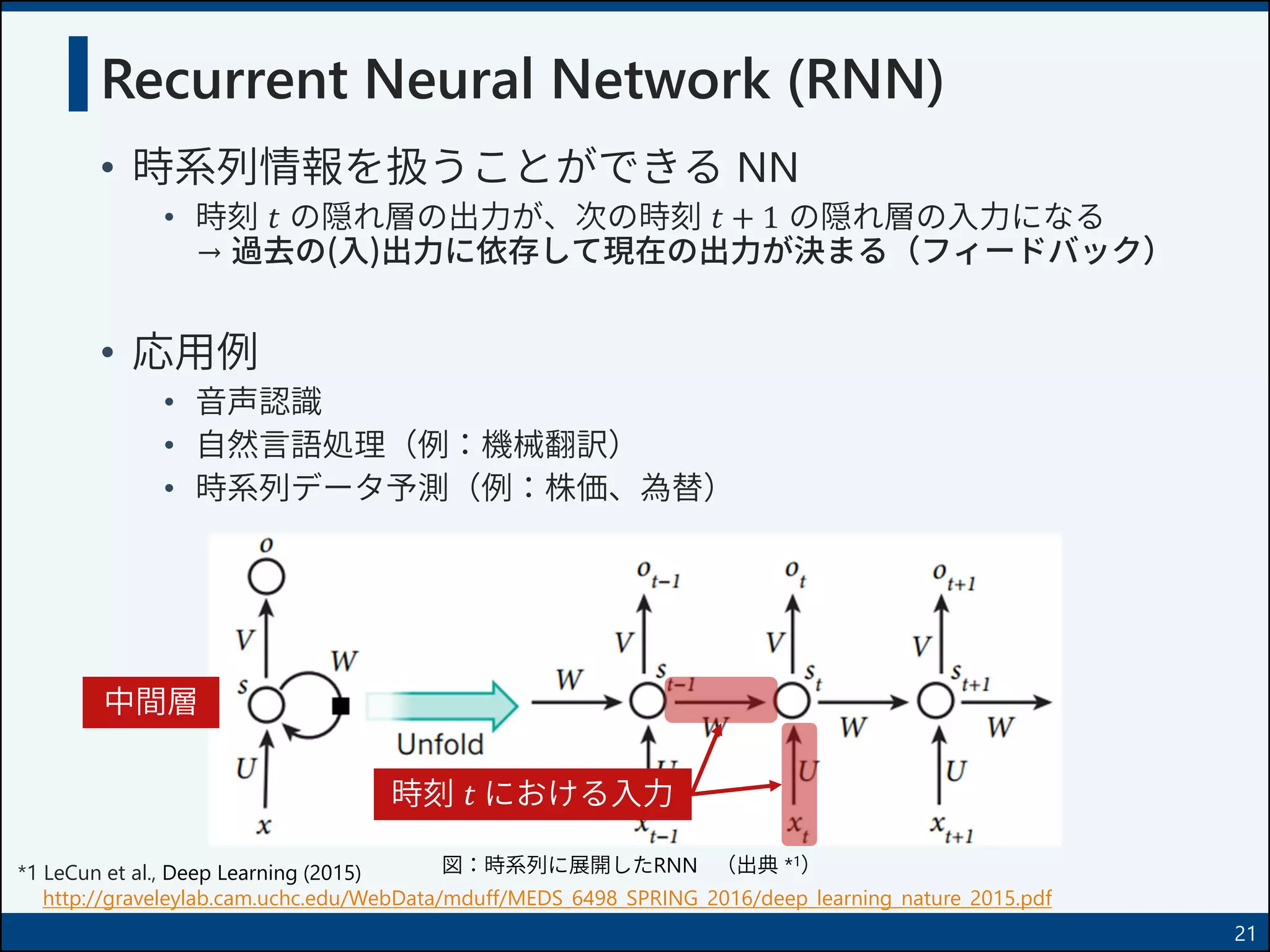

21. *1 LeCun et al., Deep Learning (2015)
http://graveleylab.cam.uchc.edu/WebData/mduff/MEDS_6498_SPRING_2016/deep_learning_nature_2015.pdf
Recurrent Neural Network (RNN)
• 時系列情報を扱うことができる NN
• 時刻 𝑡 の隠れ層の出力が、次の時刻 𝑡 + 1 の隠れ層の入力になる
→ 過去の(入)出力に依存して現在の出力が決まる（フィードバック）
• 応用例
• 音声認識
• 自然言語処理（例：機械翻訳）
• 時系列データ予測（例：株価、為替）
図：時系列に展開したRNN （出典 *1）
21
時刻 𝑡 における入力
中間層

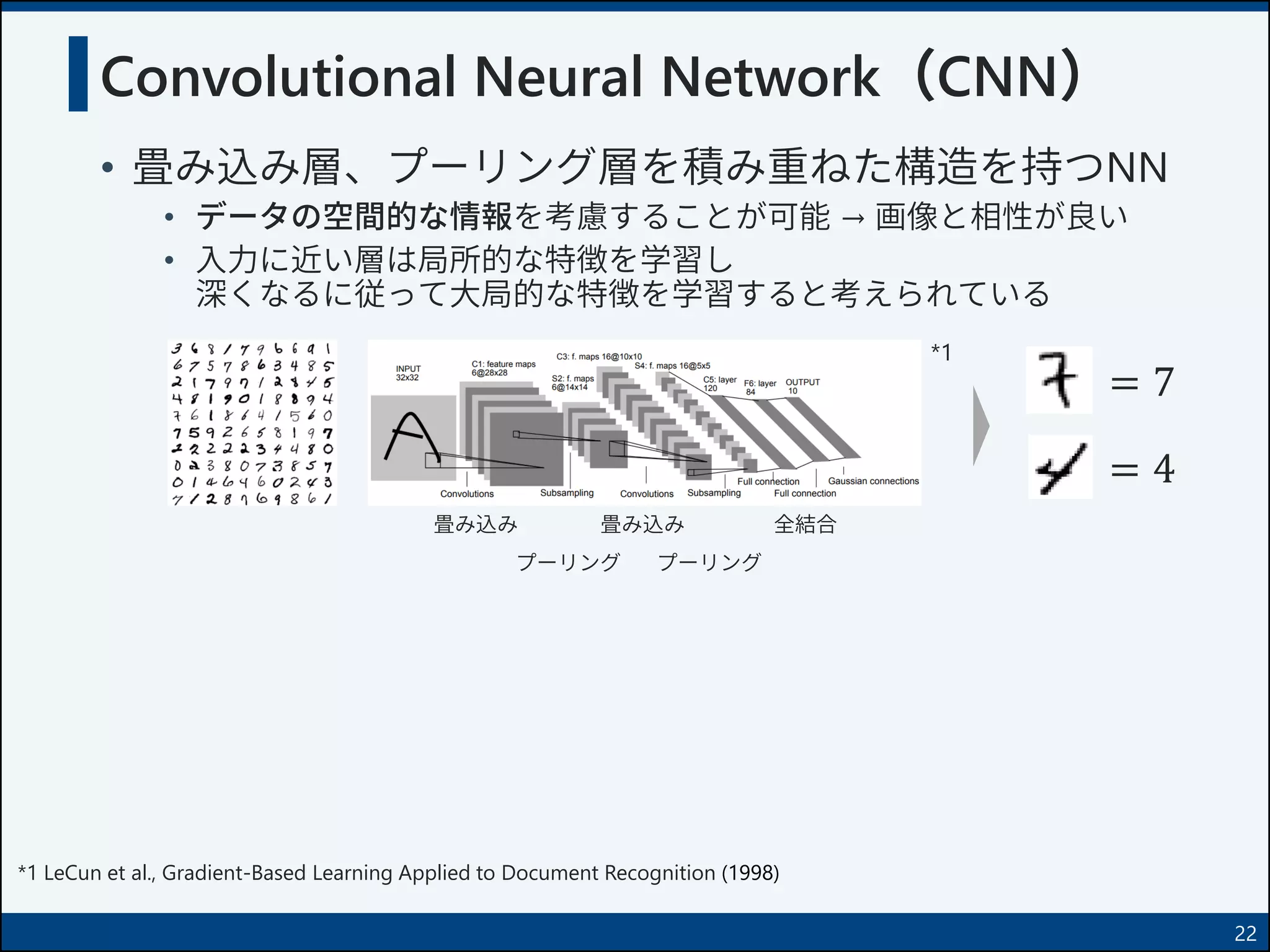

22. Convolutional Neural Network（CNN）
• 畳み込み層、プーリング層を積み重ねた構造を持つNN
• データの空間的な情報を考慮することが可能 → 画像と相性が良い
• 入力に近い層は局所的な特徴を学習し
深くなるに従って大局的な特徴を学習すると考えられている
22
= 4
= 7
*1
*1 LeCun et al., Gradient-Based Learning Applied to Document Recognition (1998)
畳み込み
プーリング
畳み込み
プーリング
全結合

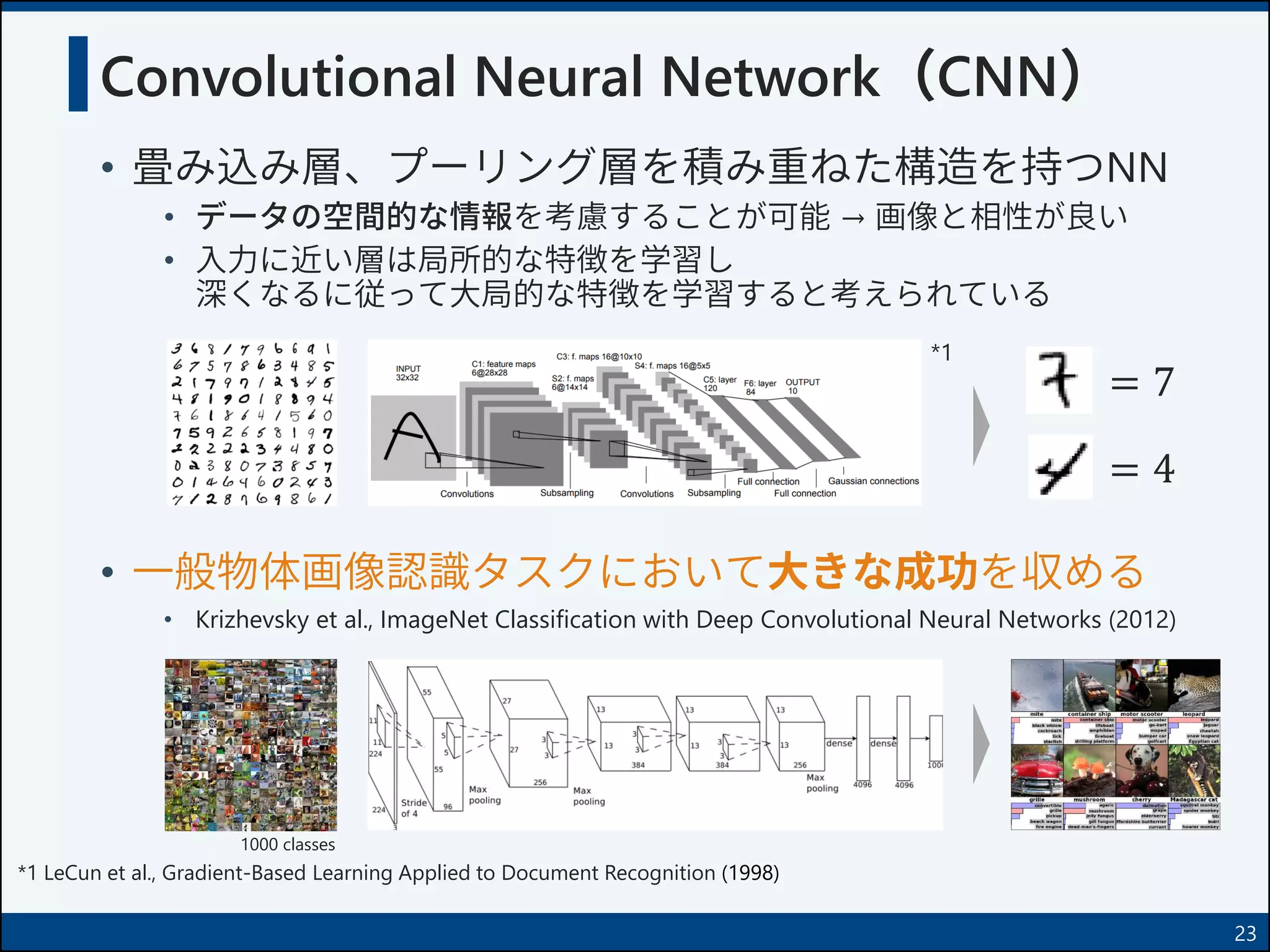

23. Convolutional Neural Network（CNN）
• 畳み込み層、プーリング層を積み重ねた構造を持つNN
• データの空間的な情報を考慮することが可能 → 画像と相性が良い
• 入力に近い層は局所的な特徴を学習し
深くなるに従って大局的な特徴を学習すると考えられている
• 一般物体画像認識タスクにおいて大きな成功を収める
• Krizhevsky et al., ImageNet Classification with Deep Convolutional Neural Networks (2012)
23
1000 classes
= 4
= 7
*1
*1 LeCun et al., Gradient-Based Learning Applied to Document Recognition (1998)

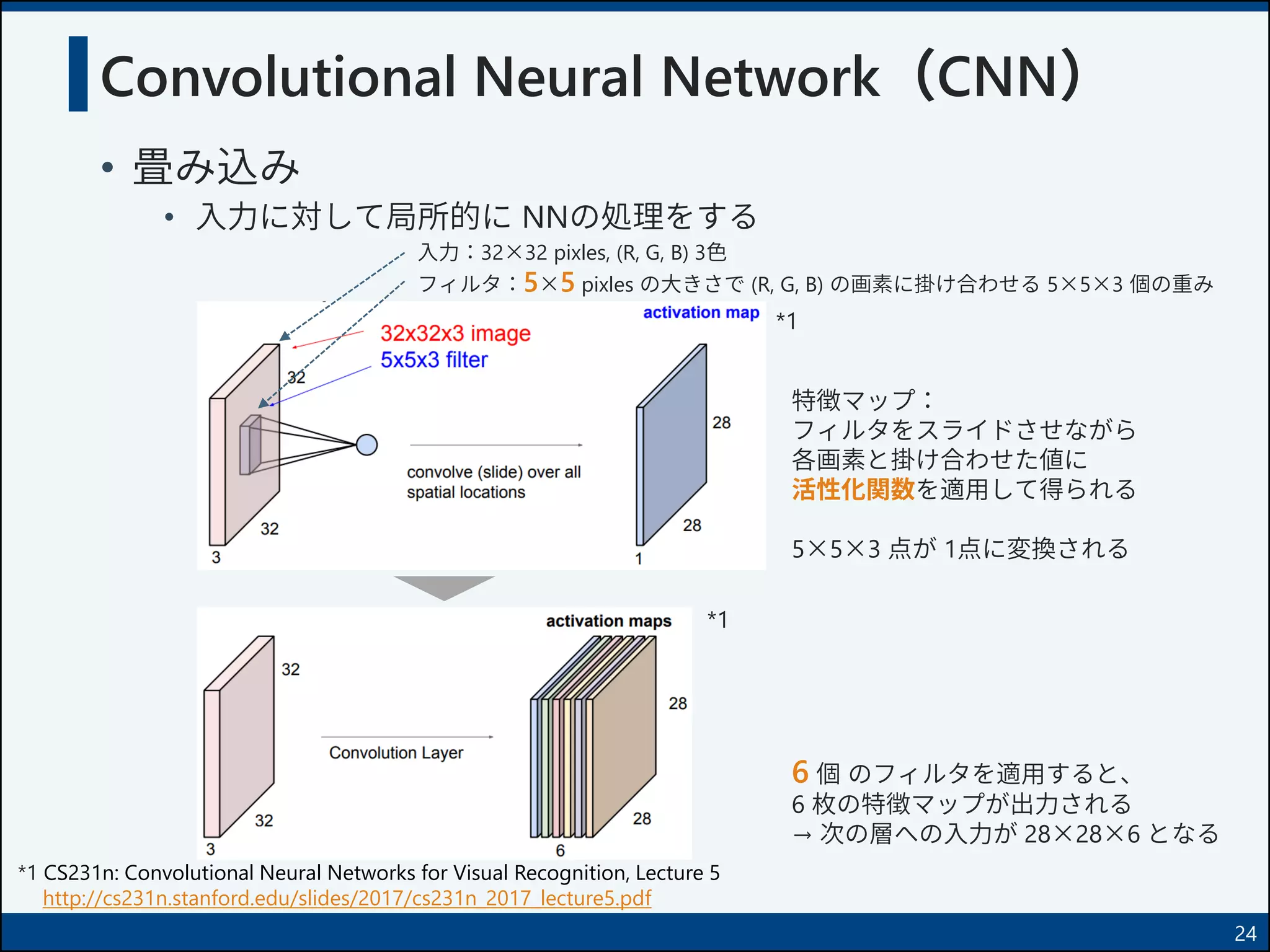

24. Convolutional Neural Network（CNN）
• 畳み込み
• 入力に対して局所的に NNの処理をする
24
*1 CS231n: Convolutional Neural Networks for Visual Recognition, Lecture 5
http://cs231n.stanford.edu/slides/2017/cs231n_2017_lecture5.pdf
入力：32×32 pixles, (R, G, B) 3色
*1
フィルタ：5×5 pixles の大きさで (R, G, B) の画素に掛け合わせる 5×5×3 個の重み
特徴マップ：
フィルタをスライドさせながら
各画素と掛け合わせた値に
活性化関数を適用して得られる
5×5×3 点が 1点に変換される
6 個 のフィルタを適用すると、
6 枚の特徴マップが出力される
→ 次の層への入力が 28×28×6 となる
*1

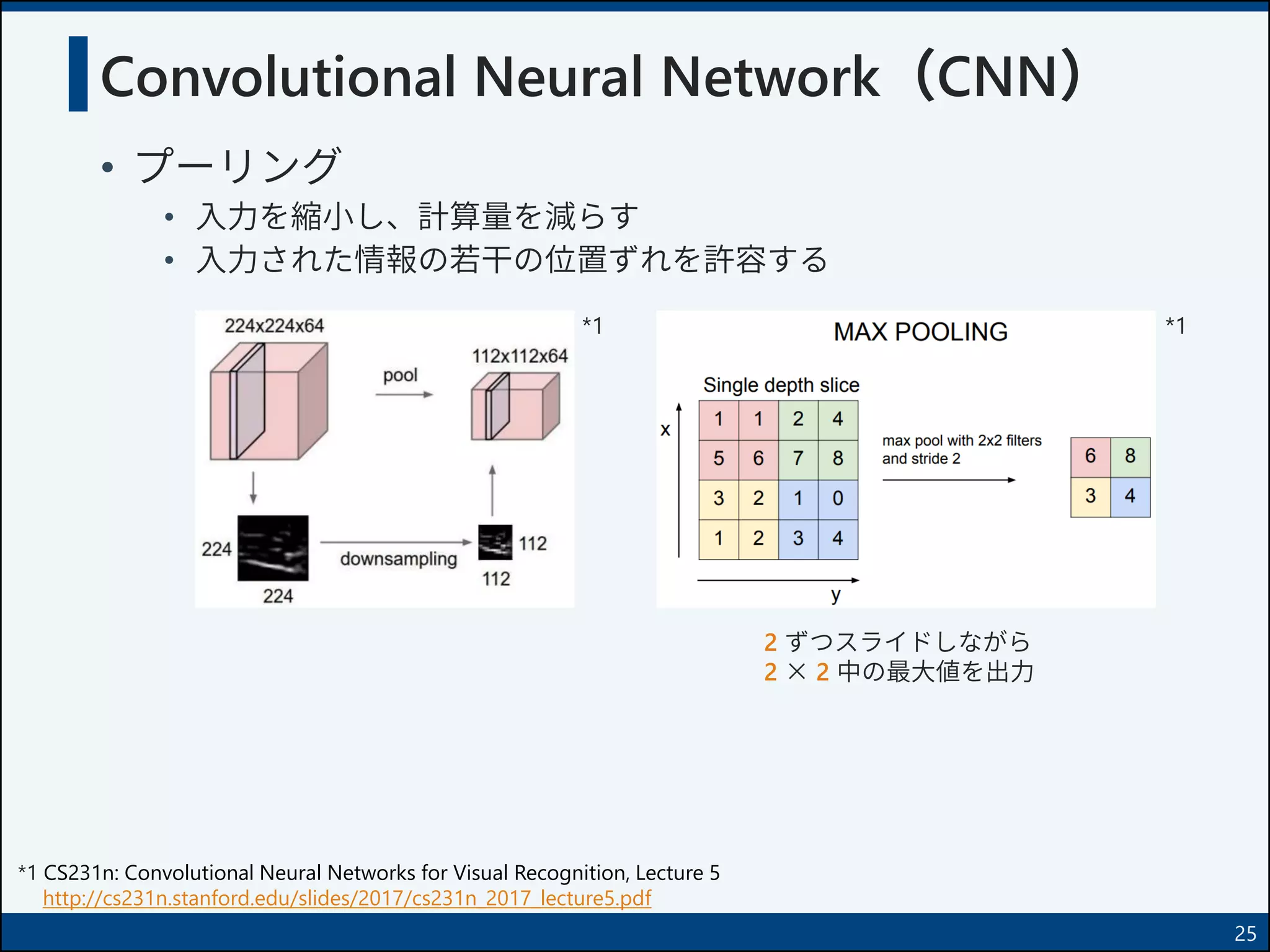

25. Convolutional Neural Network（CNN）
• プーリング
• 入力を縮小し、計算量を減らす
• 入力された情報の若干の位置ずれを許容する
25
*1 CS231n: Convolutional Neural Networks for Visual Recognition, Lecture 5
http://cs231n.stanford.edu/slides/2017/cs231n_2017_lecture5.pdf
2 ずつスライドしながら
2 × 2 中の最大値を出力
*1 *1

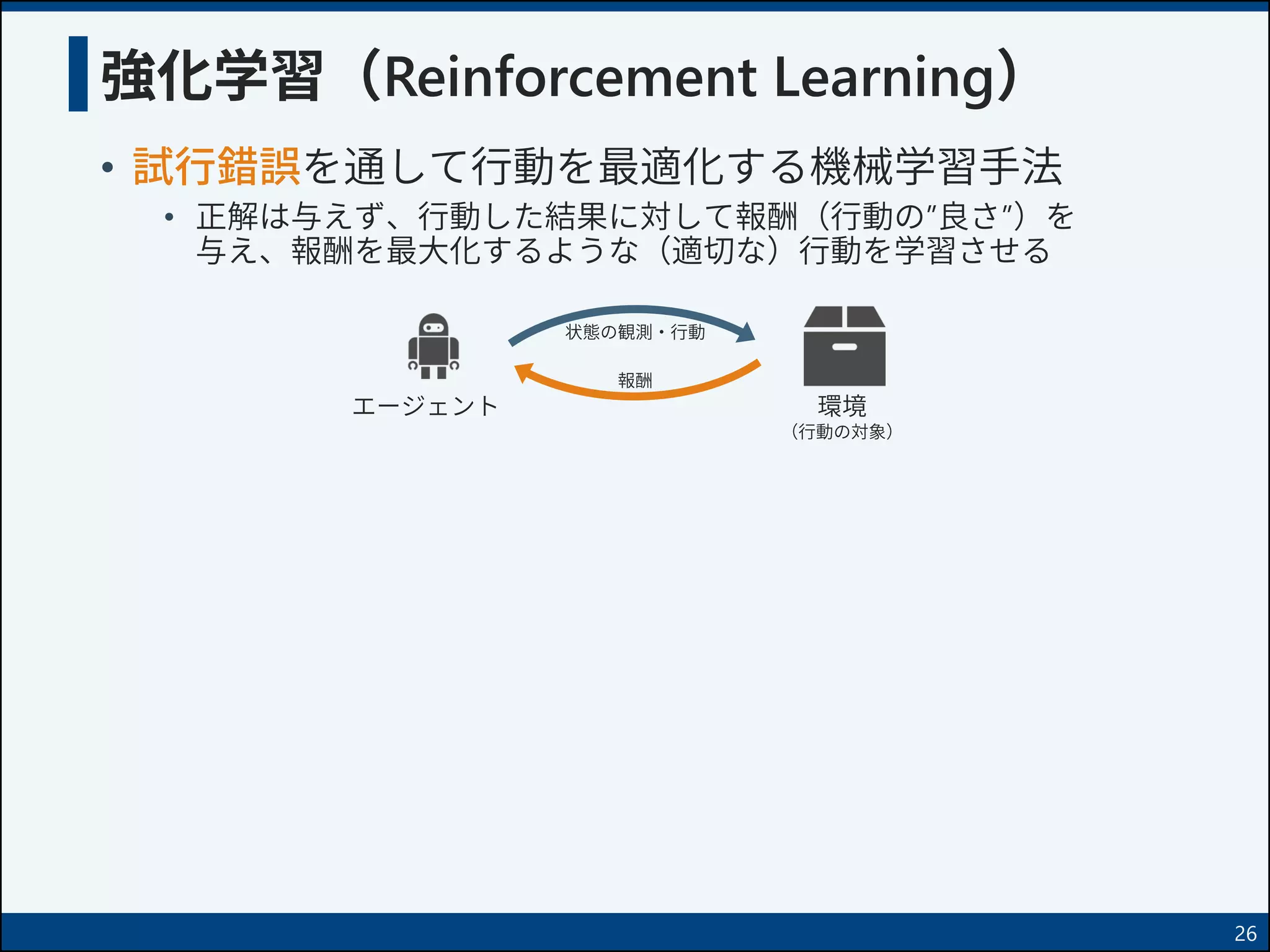

26. • 試行錯誤を通して行動を最適化する機械学習手法
• 正解は与えず、行動した結果に対して報酬（行動の”良さ”）を
与え、報酬を最大化するような（適切な）行動を学習させる
強化学習（Reinforcement Learning）
26
環境
（行動の対象）
状態の観測・行動
報酬
エージェント

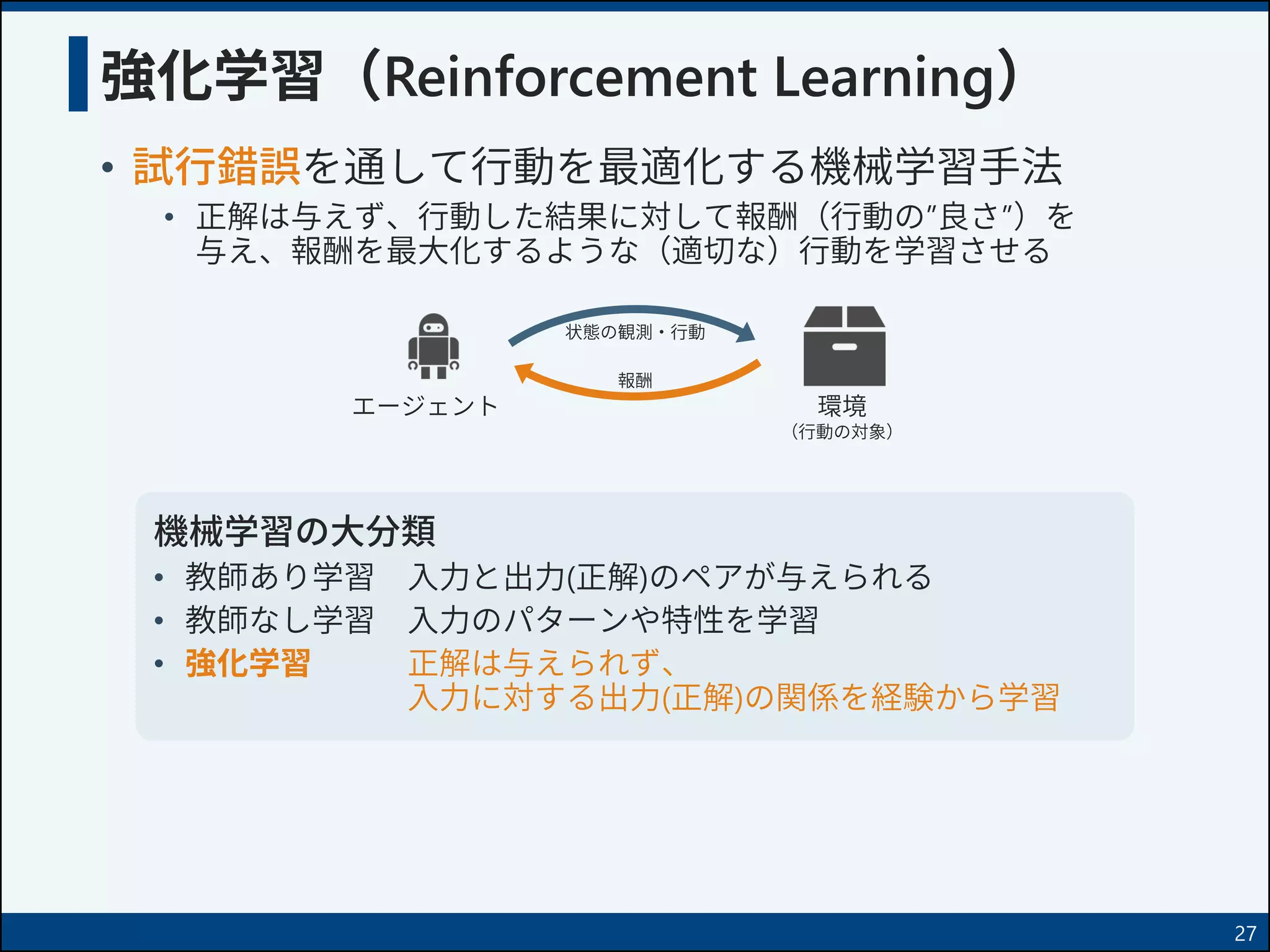

27. • 試行錯誤を通して行動を最適化する機械学習手法
• 正解は与えず、行動した結果に対して報酬（行動の”良さ”）を
与え、報酬を最大化するような（適切な）行動を学習させる
機械学習の大分類
• 教師あり学習 入力と出力(正解)のペアが与えられる
• 教師なし学習 入力のパターンや特性を学習
• 強化学習 正解は与えられず、
入力に対する出力(正解)の関係を経験から学習
強化学習（Reinforcement Learning）
27
環境
（行動の対象）
状態の観測・行動
報酬
エージェント

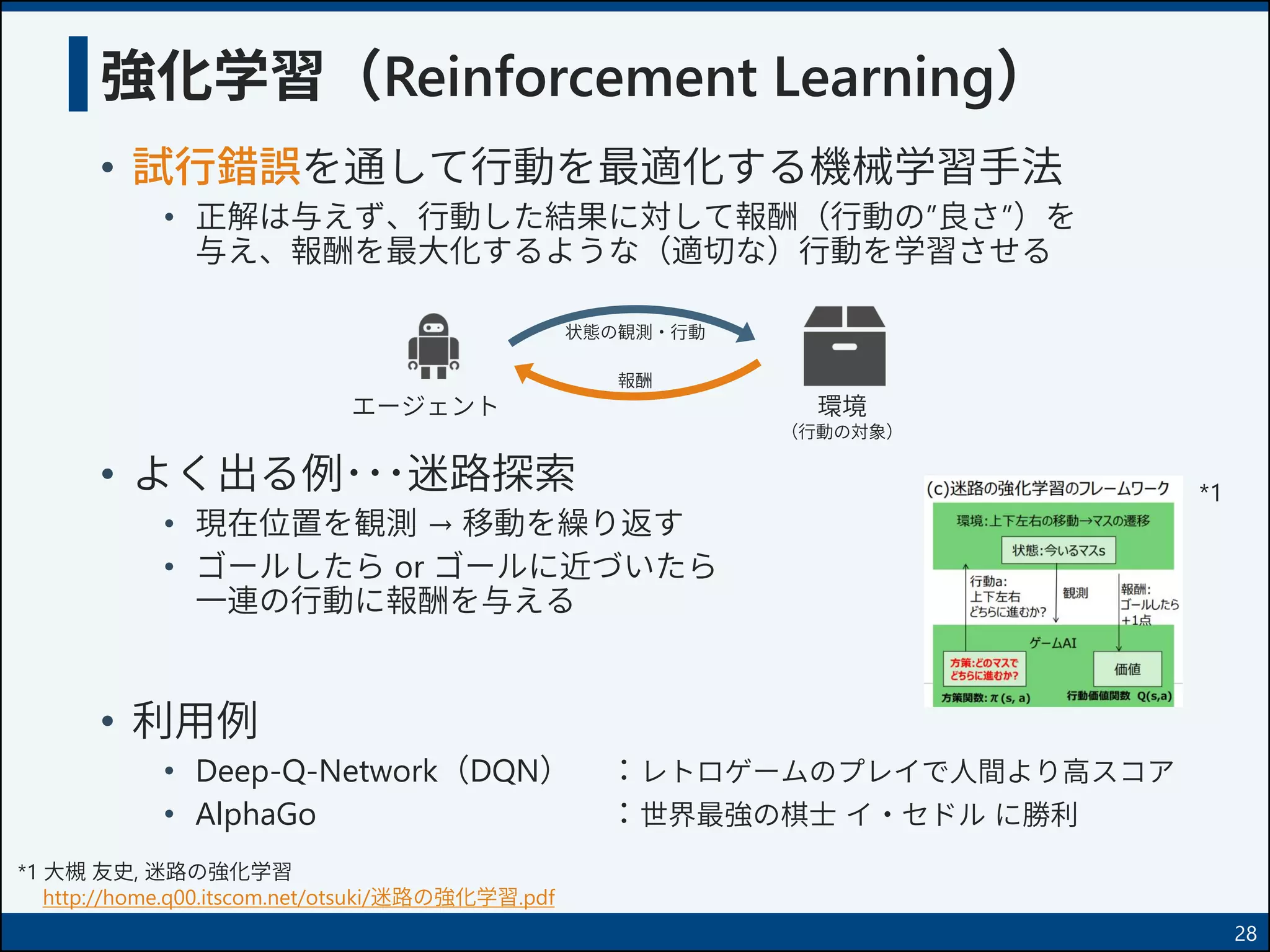

28. • 試行錯誤を通して行動を最適化する機械学習手法
• 正解は与えず、行動した結果に対して報酬（行動の”良さ”）を
与え、報酬を最大化するような（適切な）行動を学習させる
• よく出る例･･･迷路探索
• 現在位置を観測 → 移動を繰り返す
• ゴールしたら or ゴールに近づいたら
一連の行動に報酬を与える
• 利用例
• Deep-Q-Network（DQN） ：レトロゲームのプレイで人間より高スコア
• AlphaGo ：世界最強の棋士 イ・セドル に勝利
強化学習（Reinforcement Learning）
*1 大槻 友史, 迷路の強化学習
http://home.q00.itscom.net/otsuki/迷路の強化学習.pdf
*1
28
環境
（行動の対象）
状態の観測・行動
報酬
エージェント

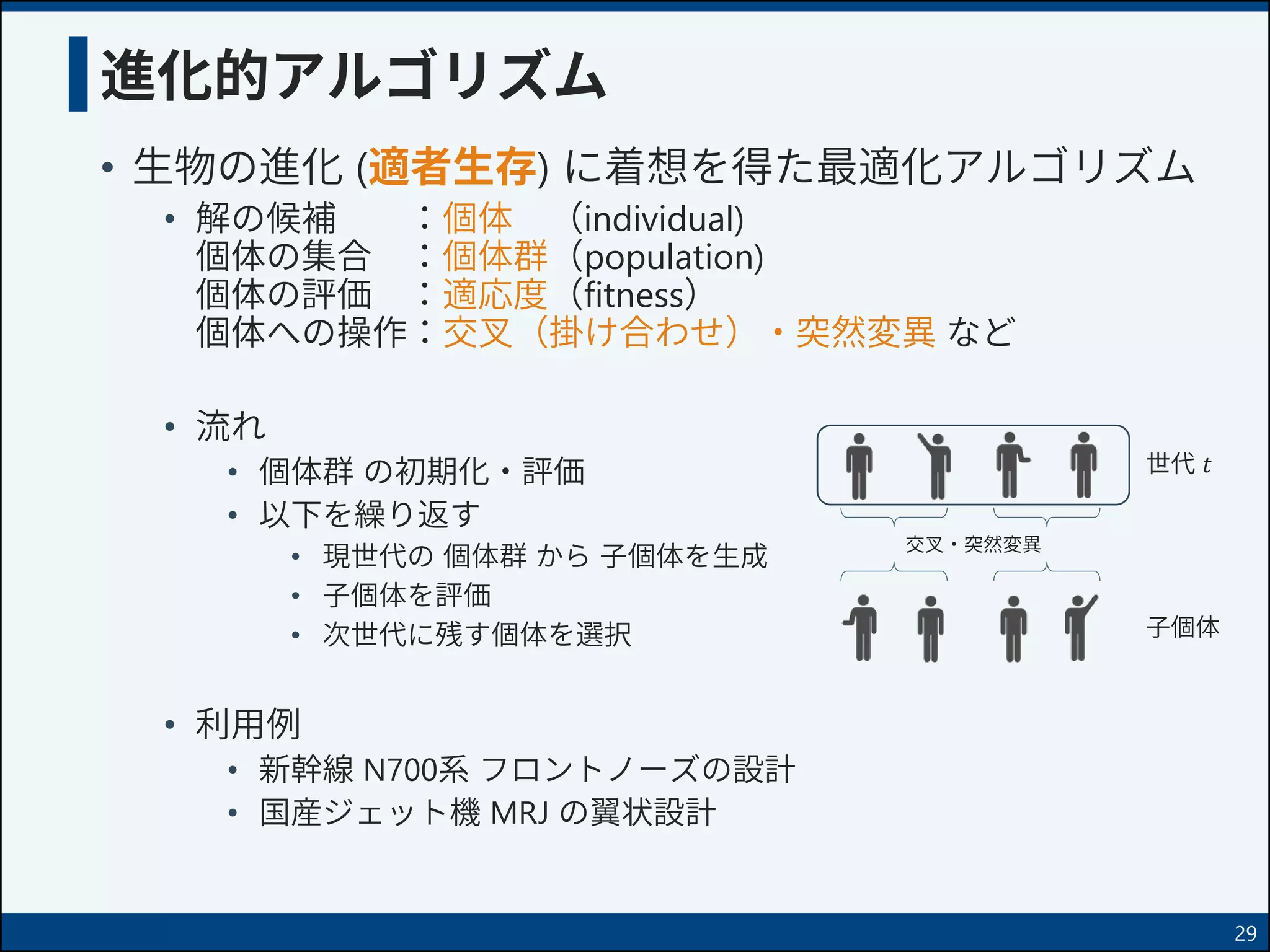

29. 進化的アルゴリズム
• 生物の進化 (適者生存) に着想を得た最適化アルゴリズム
• 解の候補 ：個体 （individual)
個体の集合 ：個体群（population)
個体の評価 ：適応度（fitness）
個体への操作：交叉（掛け合わせ）・突然変異 など
• 流れ
• 個体群 の初期化・評価
• 以下を繰り返す
• 現世代の 個体群 から 子個体を生成
• 子個体を評価
• 次世代に残す個体を選択
• 利用例
• 新幹線 N700系 フロントノーズの設計
• 国産ジェット機 MRJ の翼状設計
29
交叉・突然変異
世代 𝑡
子個体

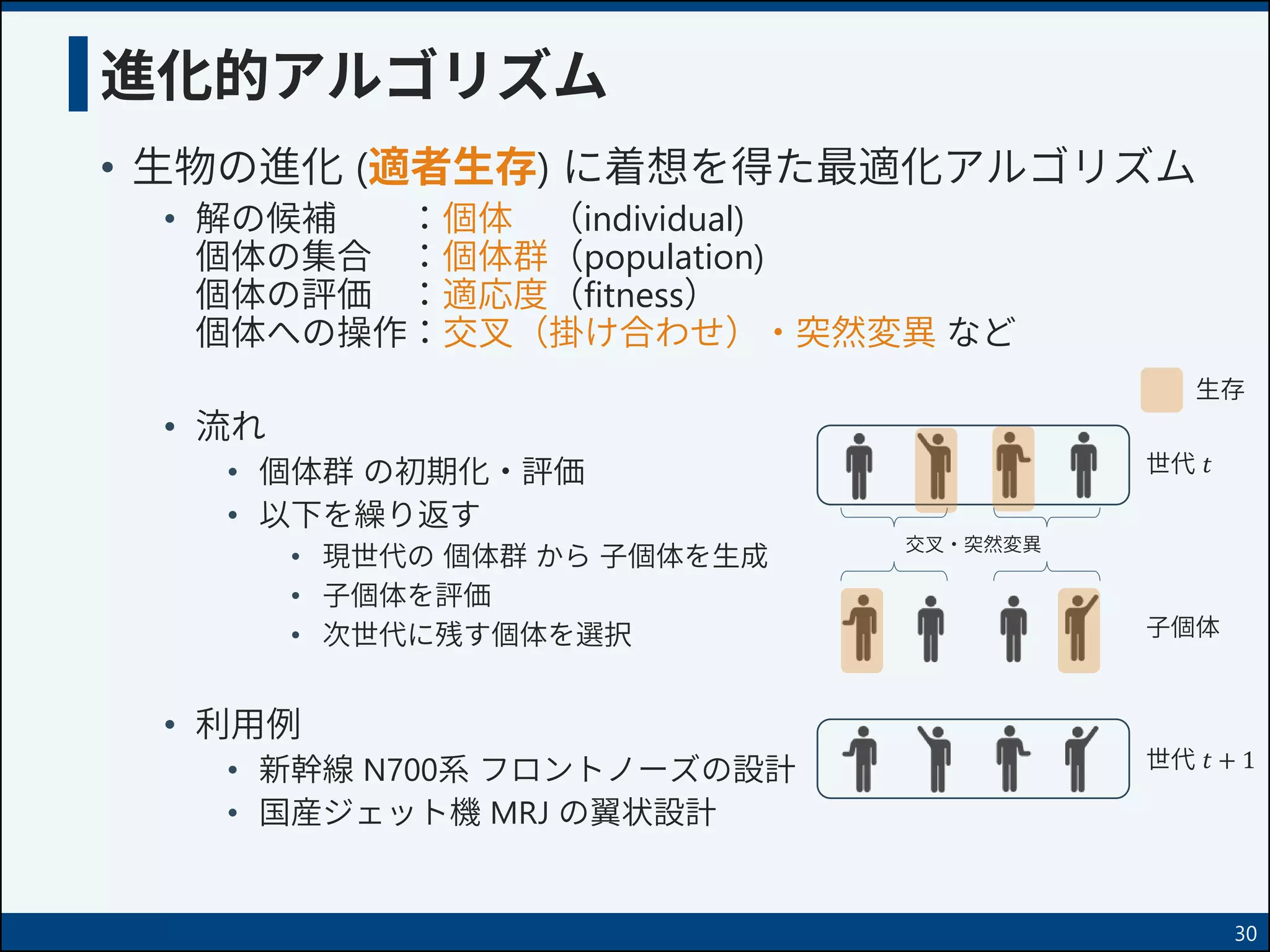

30. 進化的アルゴリズム
• 生物の進化 (適者生存) に着想を得た最適化アルゴリズム
• 解の候補 ：個体 （individual)
個体の集合 ：個体群（population)
個体の評価 ：適応度（fitness）
個体への操作：交叉（掛け合わせ）・突然変異 など
• 流れ
• 個体群 の初期化・評価
• 以下を繰り返す
• 現世代の 個体群 から 子個体を生成
• 子個体を評価
• 次世代に残す個体を選択
• 利用例
• 新幹線 N700系 フロントノーズの設計
• 国産ジェット機 MRJ の翼状設計
30
交叉・突然変異
生存
世代 𝑡 + 1
子個体
世代 𝑡

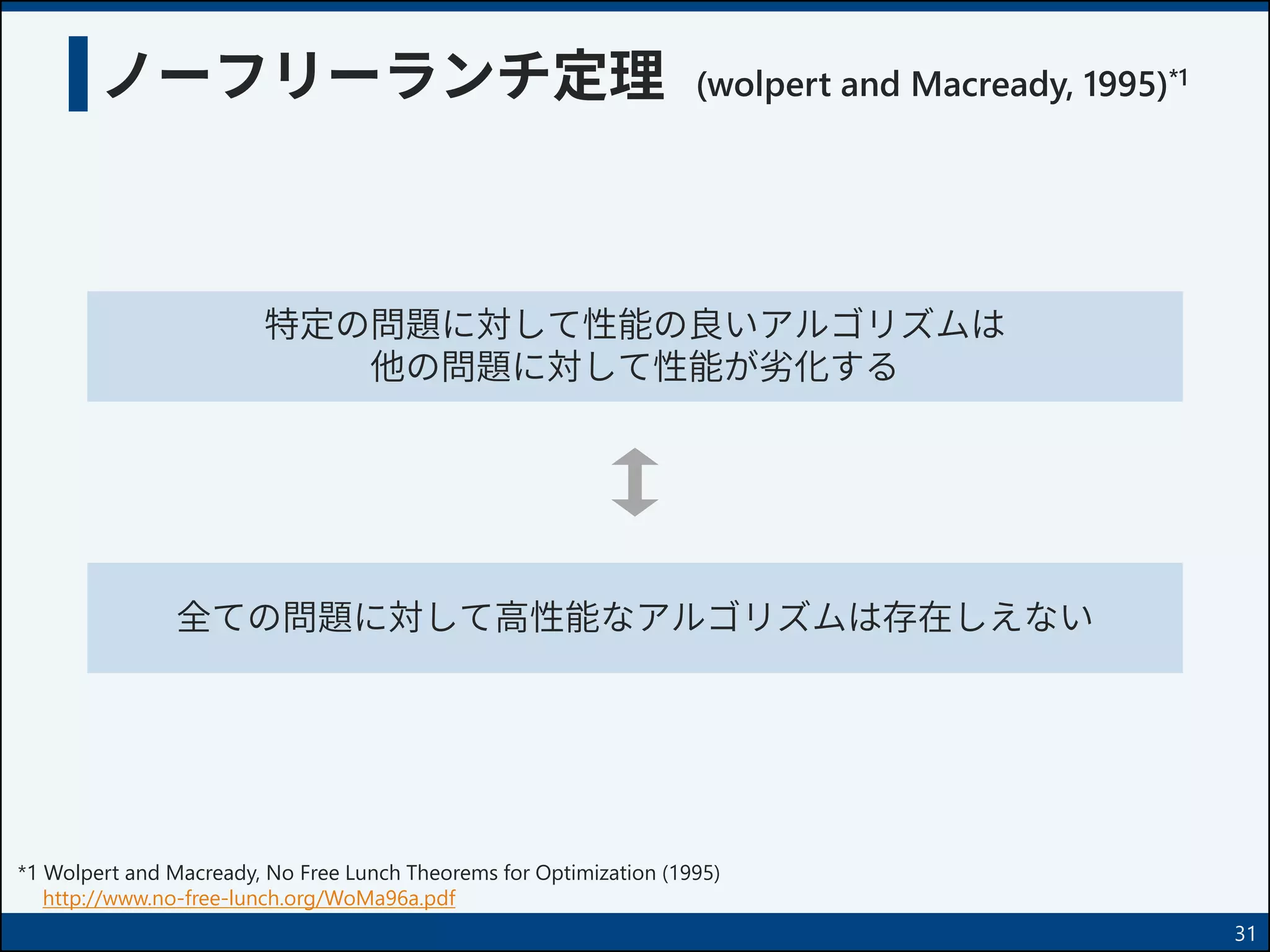

31. ノーフリーランチ定理 (wolpert and Macready, 1995)*1
31
特定の問題に対して性能の良いアルゴリズムは
他の問題に対して性能が劣化する
全ての問題に対して高性能なアルゴリズムは存在しえない
*1 Wolpert and Macready, No Free Lunch Theorems for Optimization (1995)
http://www.no-free-lunch.org/WoMa96a.pdf

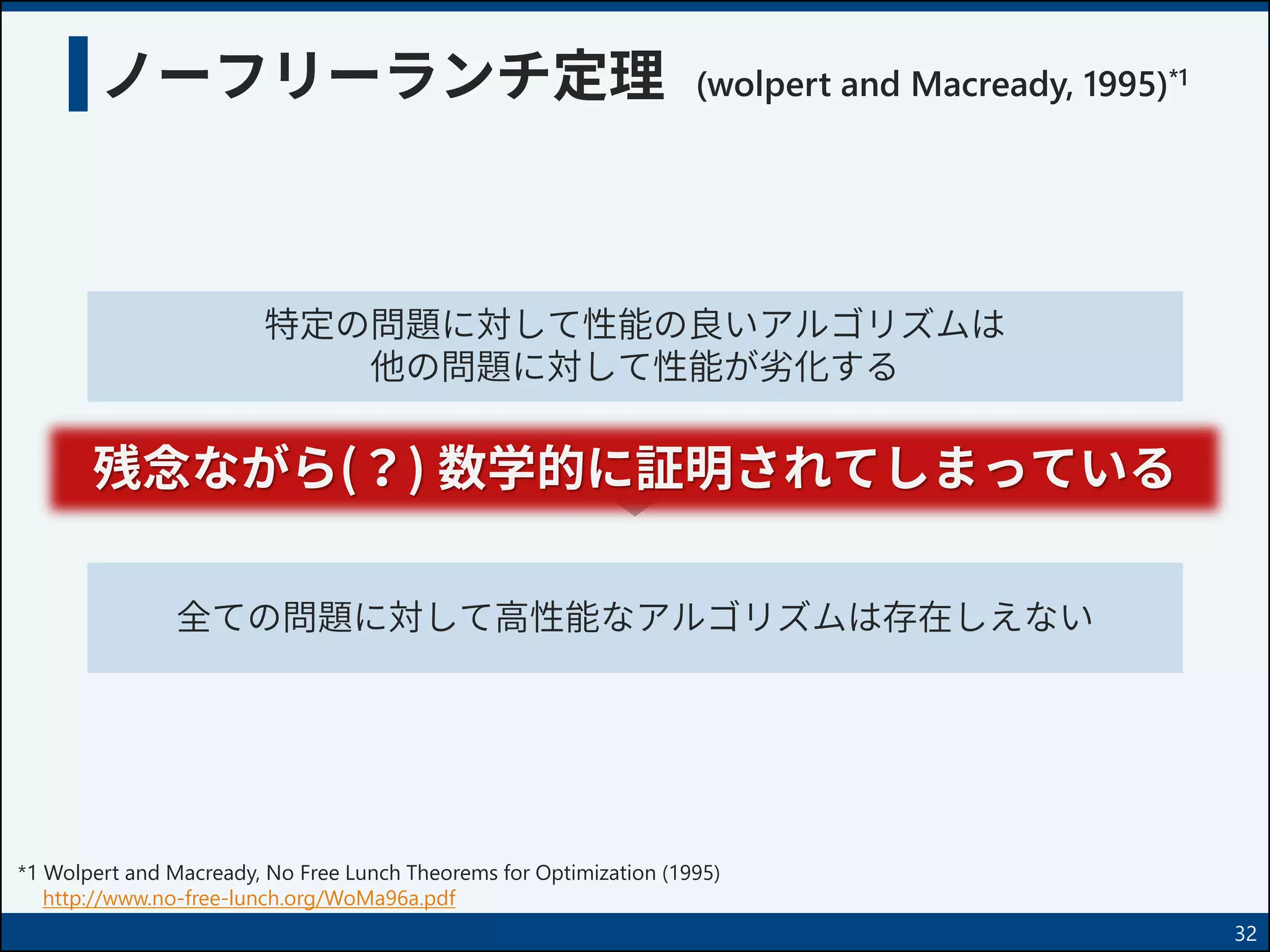

32. ノーフリーランチ定理 (wolpert and Macready, 1995)*1
32
特定の問題に対して性能の良いアルゴリズムは
他の問題に対して性能が劣化する
全ての問題に対して高性能なアルゴリズムは存在しえない
*1 Wolpert and Macready, No Free Lunch Theorems for Optimization (1995)
http://www.no-free-lunch.org/WoMa96a.pdf
残念ながら(？) 数学的に証明されてしまっている

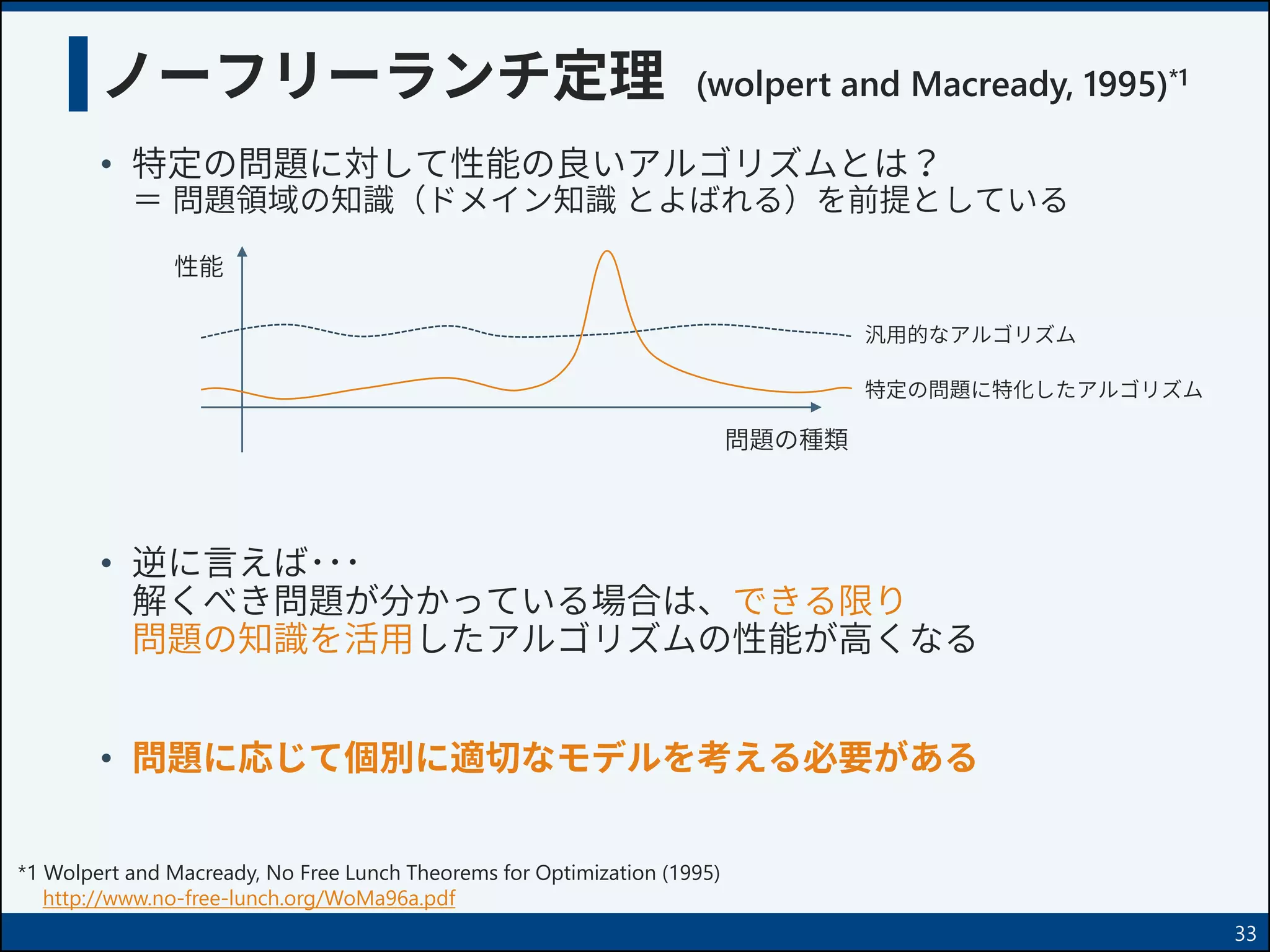

33. ノーフリーランチ定理 (wolpert and Macready, 1995)*1
• 特定の問題に対して性能の良いアルゴリズムとは？
＝ 問題領域の知識（ドメイン知識 とよばれる）を前提としている
• 逆に言えば･･･
解くべき問題が分かっている場合は、できる限り
問題の知識を活用したアルゴリズムの性能が高くなる
• 問題に応じて個別に適切なモデルを考える必要がある
33
*1 Wolpert and Macready, No Free Lunch Theorems for Optimization (1995)
http://www.no-free-lunch.org/WoMa96a.pdf
問題の種類
性能
汎用的なアルゴリズム
特定の問題に特化したアルゴリズム

34. 34
なぜ “AI が AI を生み出す” 必要があるのか？

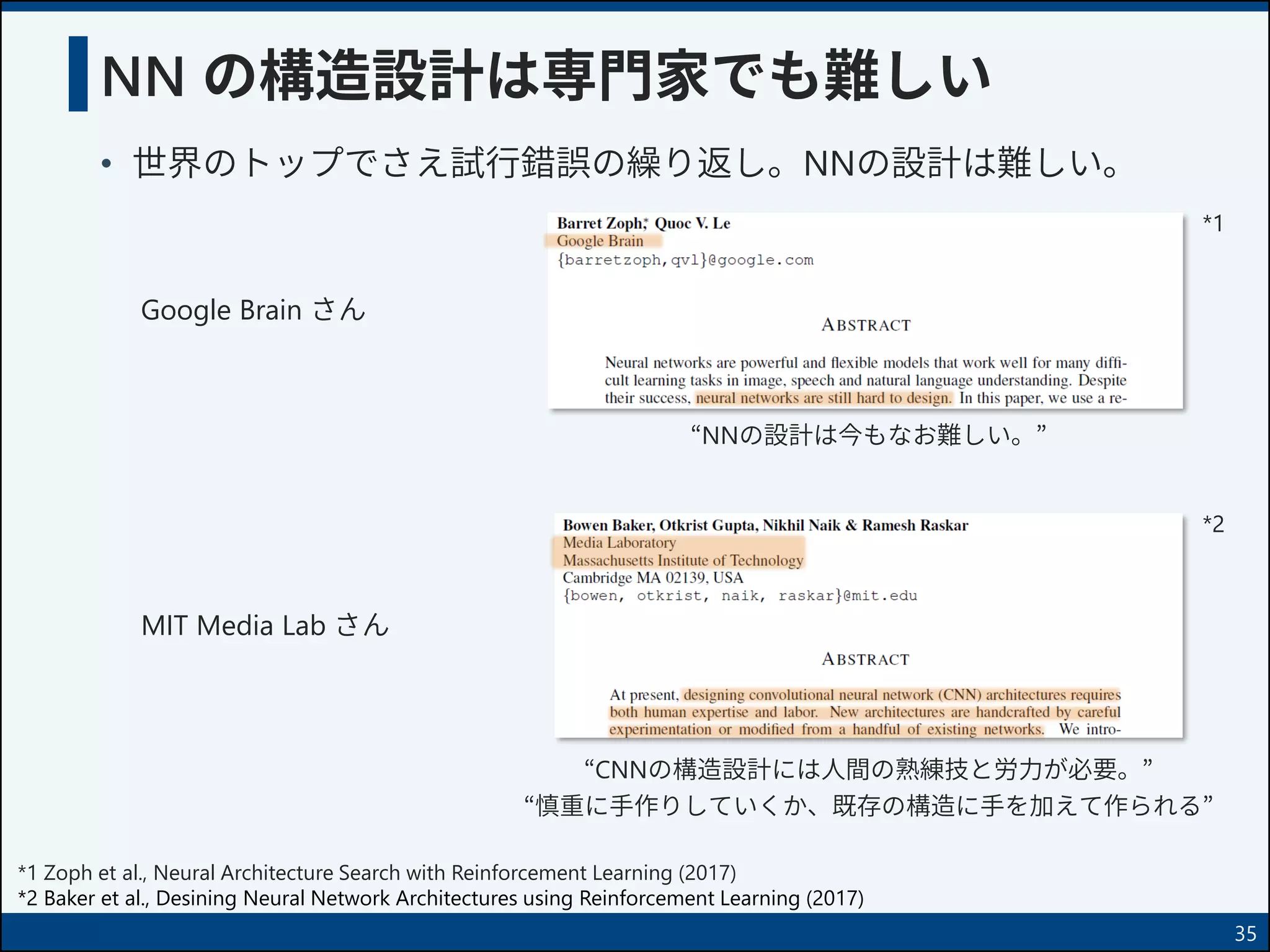

35. NN の構造設計は専門家でも難しい
• 世界のトップでさえ試行錯誤の繰り返し。NNの設計は難しい。
35
Google Brain さん
MIT Media Lab さん
“NNの設計は今もなお難しい。”
“CNNの構造設計には人間の熟練技と労力が必要。”
“慎重に手作りしていくか、既存の構造に手を加えて作られる”
*1 Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
*2 Baker et al., Desining Neural Network Architectures using Reinforcement Learning (2017)
*1
*2

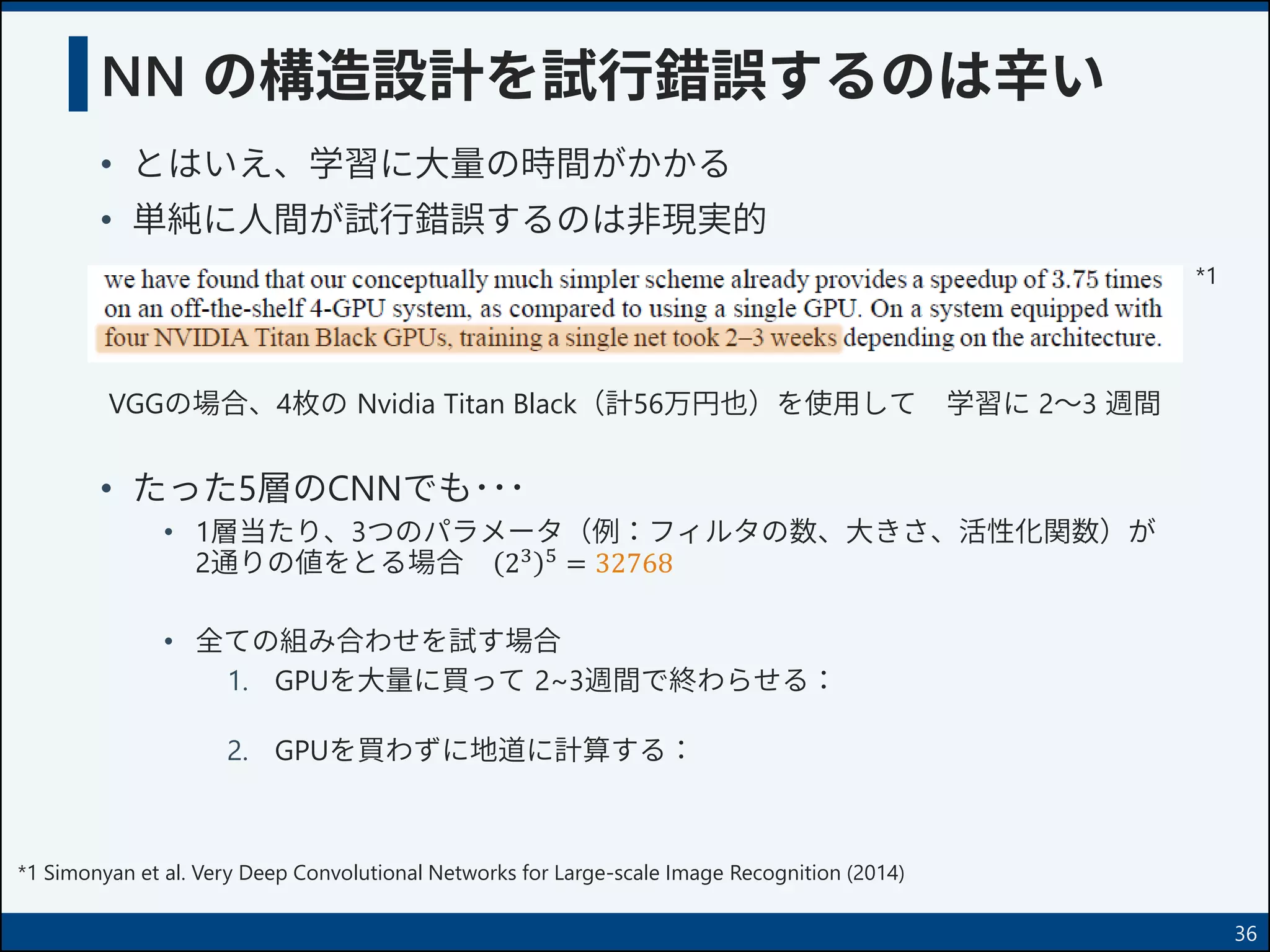

36. NN の構造設計を試行錯誤するのは辛い
• とはいえ、学習に大量の時間がかかる
• 単純に人間が試行錯誤するのは非現実的
36
VGGの場合、4枚の Nvidia Titan Black（計56万円也）を使用して 学習に 2～3 週間
• たった5層のCNNでも･･･
• 1層当たり、3つのパラメータ（例：フィルタの数、大きさ、活性化関数）が
2通りの値をとる場合 23 5
= 32768
• 全ての組み合わせを試す場合
1. GPUを大量に買って 2~3週間で終わらせる：
2. GPUを買わずに地道に計算する：
*1 Simonyan et al. Very Deep Convolutional Networks for Large-scale Image Recognition (2014)
*1

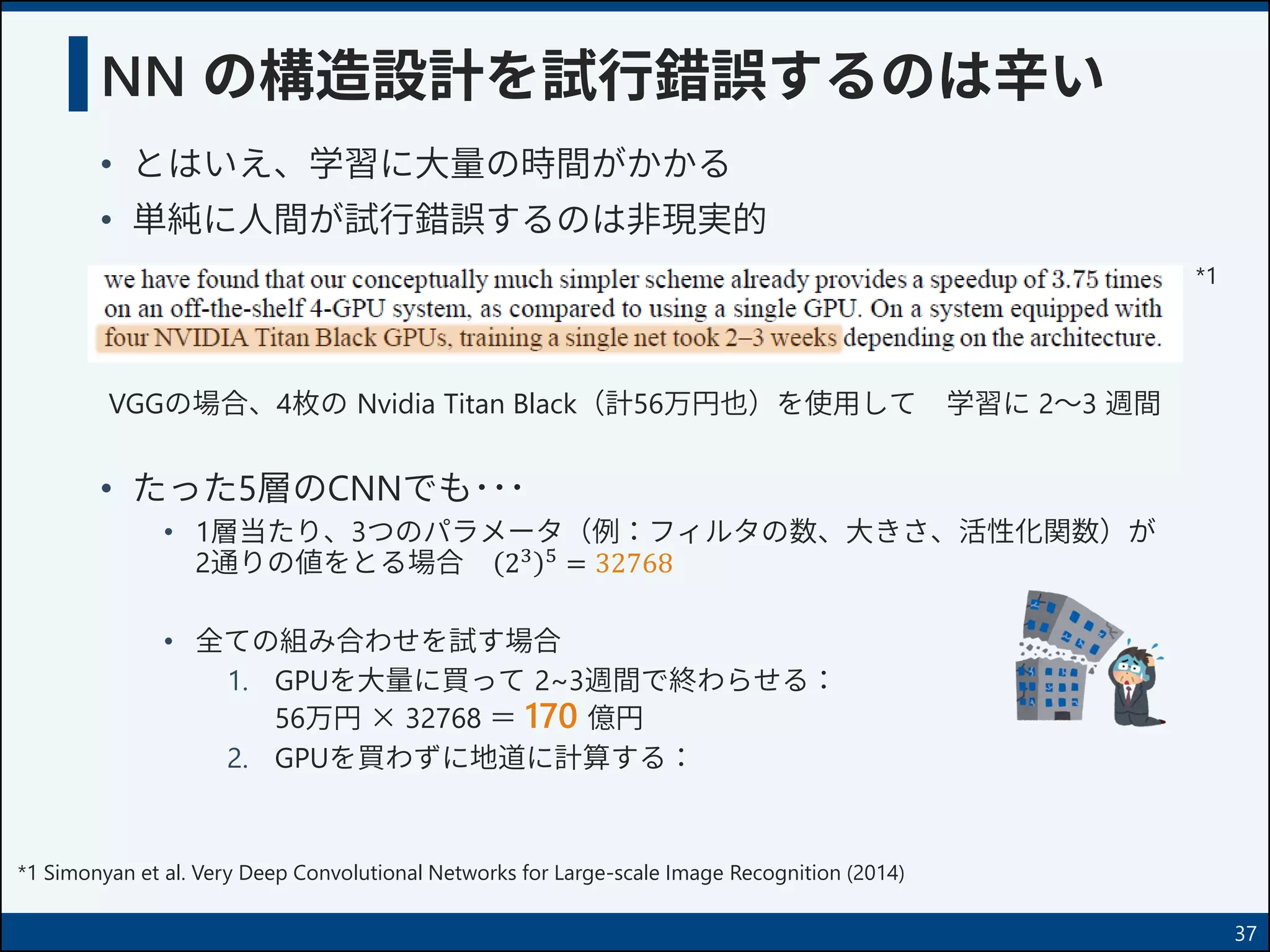

37. NN の構造設計を試行錯誤するのは辛い
• とはいえ、学習に大量の時間がかかる
• 単純に人間が試行錯誤するのは非現実的
37
VGGの場合、4枚の Nvidia Titan Black（計56万円也）を使用して 学習に 2～3 週間
• たった5層のCNNでも･･･
• 1層当たり、3つのパラメータ（例：フィルタの数、大きさ、活性化関数）が
2通りの値をとる場合 23 5
= 32768
• 全ての組み合わせを試す場合
1. GPUを大量に買って 2~3週間で終わらせる：
56万円 × 32768 ＝ 170 億円
2. GPUを買わずに地道に計算する：
*1 Simonyan et al. Very Deep Convolutional Networks for Large-scale Image Recognition (2014)
*1

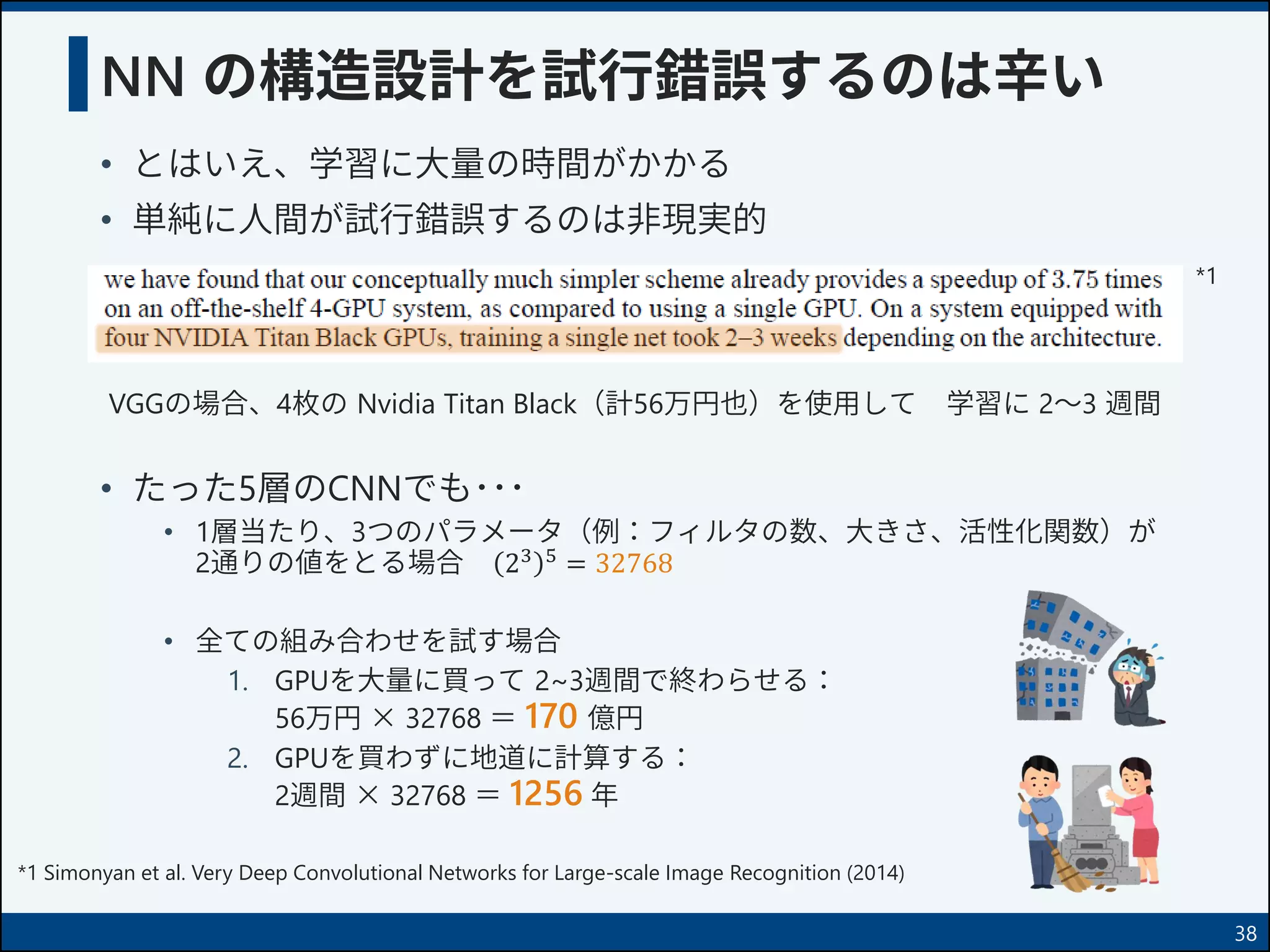

38. NN の構造設計を試行錯誤するのは辛い
• とはいえ、学習に大量の時間がかかる
• 単純に人間が試行錯誤するのは非現実的
38
VGGの場合、4枚の Nvidia Titan Black（計56万円也）を使用して 学習に 2～3 週間
• たった5層のCNNでも･･･
• 1層当たり、3つのパラメータ（例：フィルタの数、大きさ、活性化関数）が
2通りの値をとる場合 23 5
= 32768
• 全ての組み合わせを試す場合
1. GPUを大量に買って 2~3週間で終わらせる：
56万円 × 32768 ＝ 170 億円
2. GPUを買わずに地道に計算する：
2週間 × 32768 ＝ 1256 年
*1 Simonyan et al. Very Deep Convolutional Networks for Large-scale Image Recognition (2014)
*1

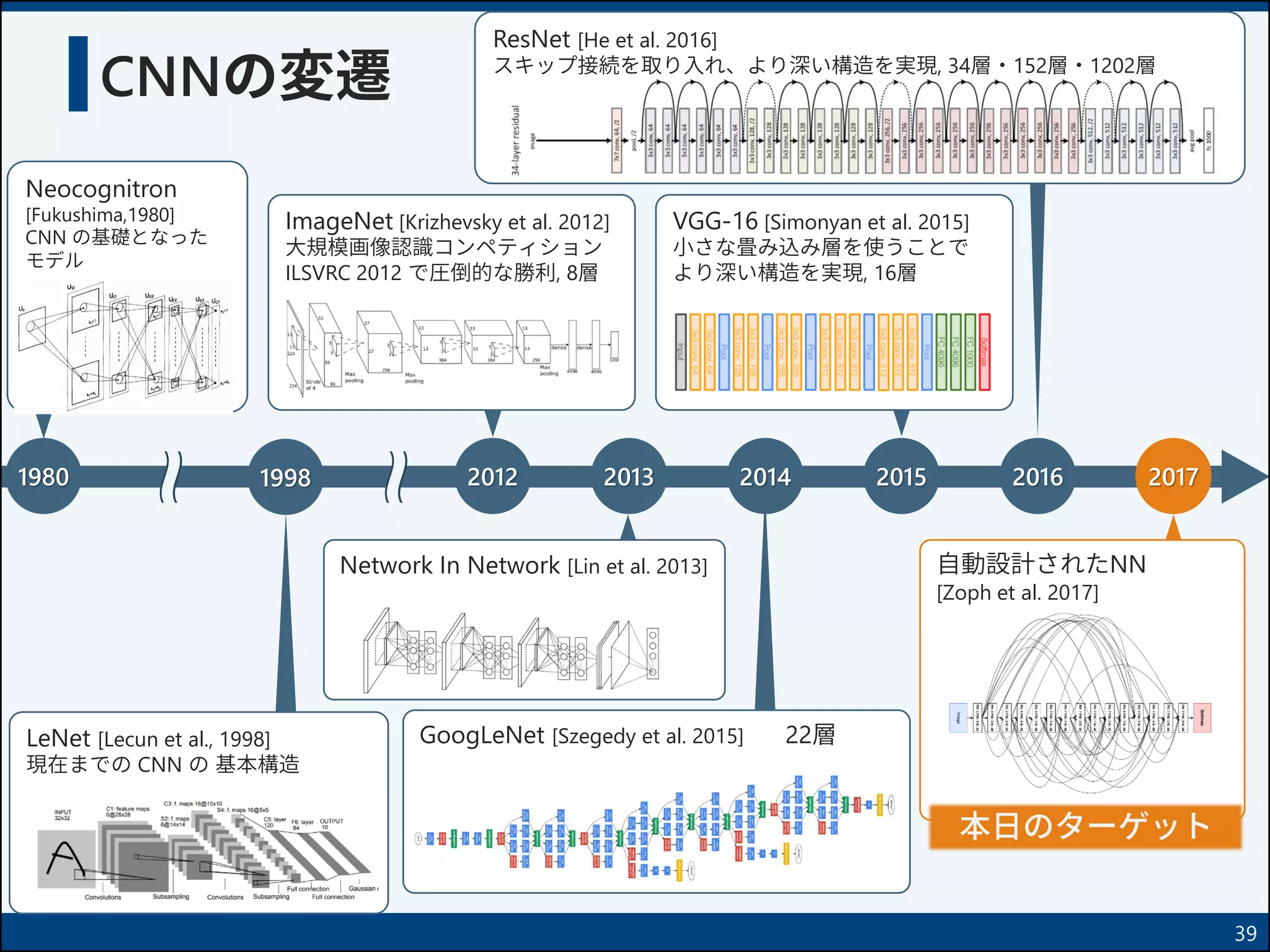

39. GoogLeNet [Szegedy et al. 2015] 22層
自動設計されたNN
[Zoph et al. 2017]
ResNet [He et al. 2016]
スキップ接続を取り入れ、より深い構造を実現, 34層・152層・1202層
VGG-16 [Simonyan et al. 2015]
小さな畳み込み層を使うことで
より深い構造を実現, 16層
Network In Network [Lin et al. 2013]
Neocognitron
[Fukushima,1980]
CNN の基礎となった
モデル
ImageNet [Krizhevsky et al. 2012]
大規模画像認識コンペティション
ILSVRC 2012 で圧倒的な勝利, 8層
CNNの変遷
39
1980 1998 2012 2014
LeNet [Lecun et al., 1998]
現在までの CNN の 基本構造
2013 2015 2016 2017
本日のターゲット

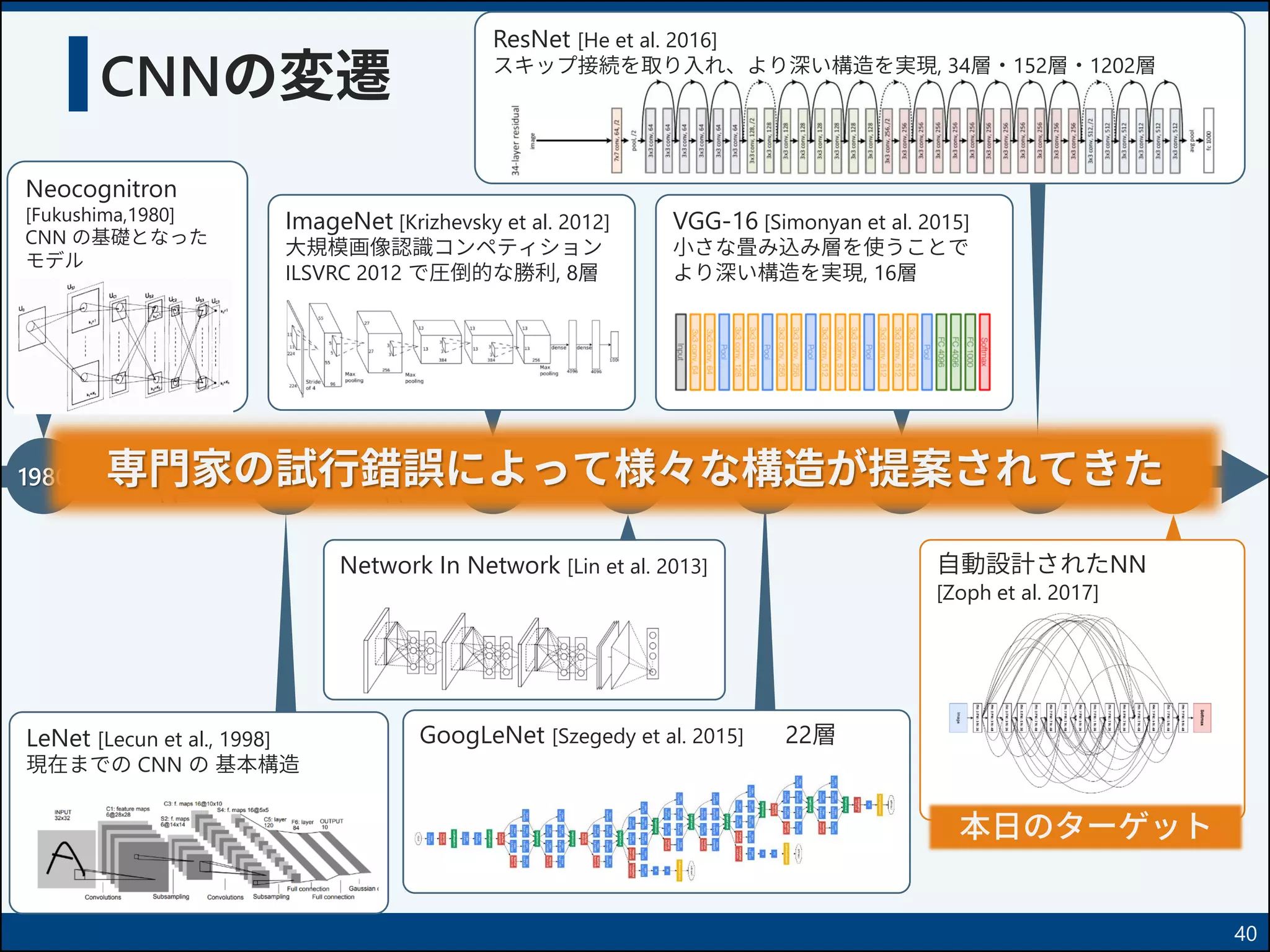

40. GoogLeNet [Szegedy et al. 2015] 22層
自動設計されたNN
[Zoph et al. 2017]
ResNet [He et al. 2016]
スキップ接続を取り入れ、より深い構造を実現, 34層・152層・1202層
VGG-16 [Simonyan et al. 2015]
小さな畳み込み層を使うことで
より深い構造を実現, 16層
Network In Network [Lin et al. 2013]
Neocognitron
[Fukushima,1980]
CNN の基礎となった
モデル
ImageNet [Krizhevsky et al. 2012]
大規模画像認識コンペティション
ILSVRC 2012 で圧倒的な勝利, 8層
CNNの変遷
40
1980 1998 2012 2014
LeNet [Lecun et al., 1998]
現在までの CNN の 基本構造
2013 2015 2016 2017
本日のターゲット
専門家の試行錯誤によって様々な構造が提案されてきた

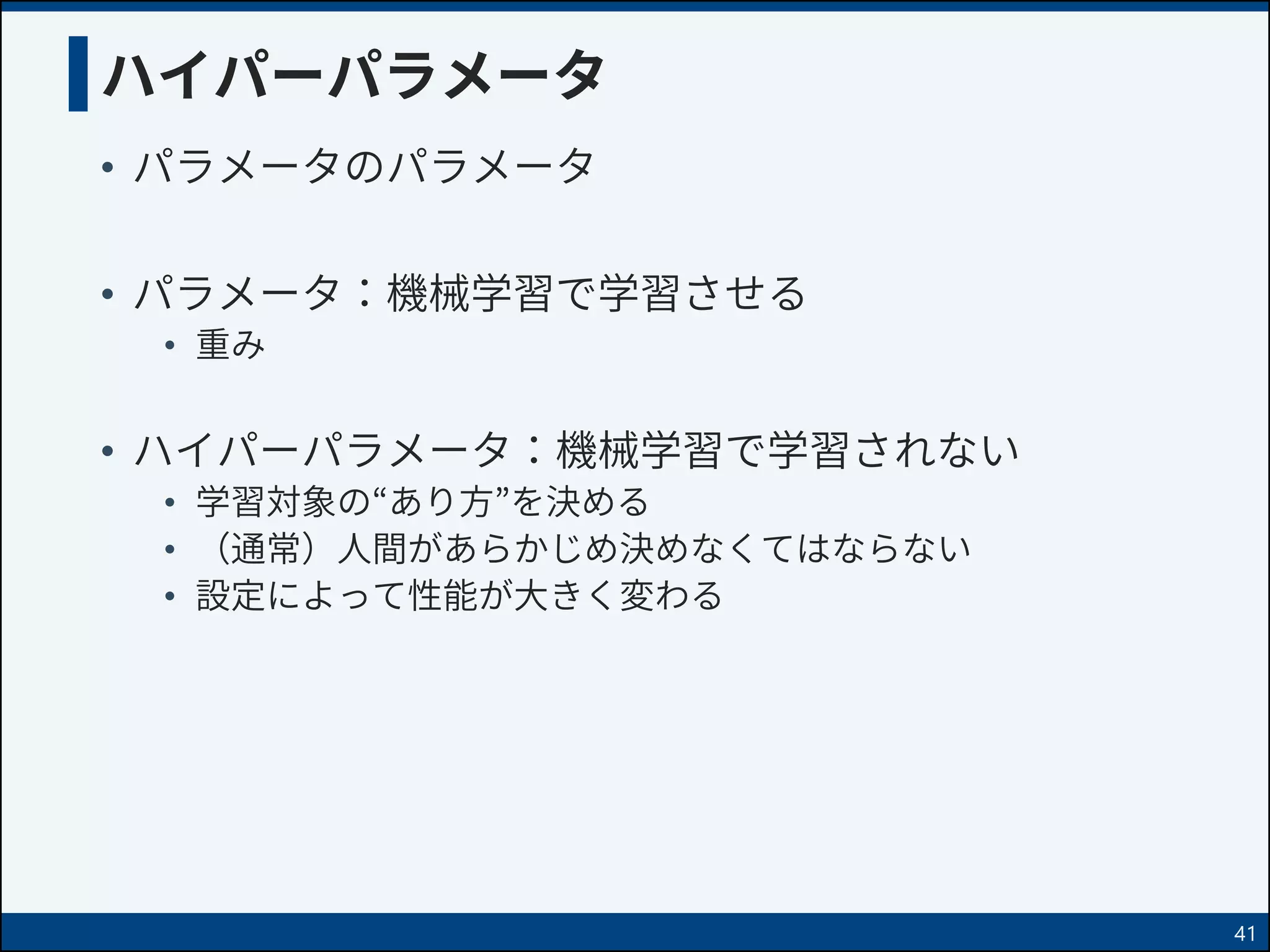

41. ハイパーパラメータ
• パラメータのパラメータ
• パラメータ：機械学習で学習させる
• 重み
• ハイパーパラメータ：機械学習で学習されない
• 学習対象の“あり方”を決める
• （通常）人間があらかじめ決めなくてはならない
• 設定によって性能が大きく変わる
41

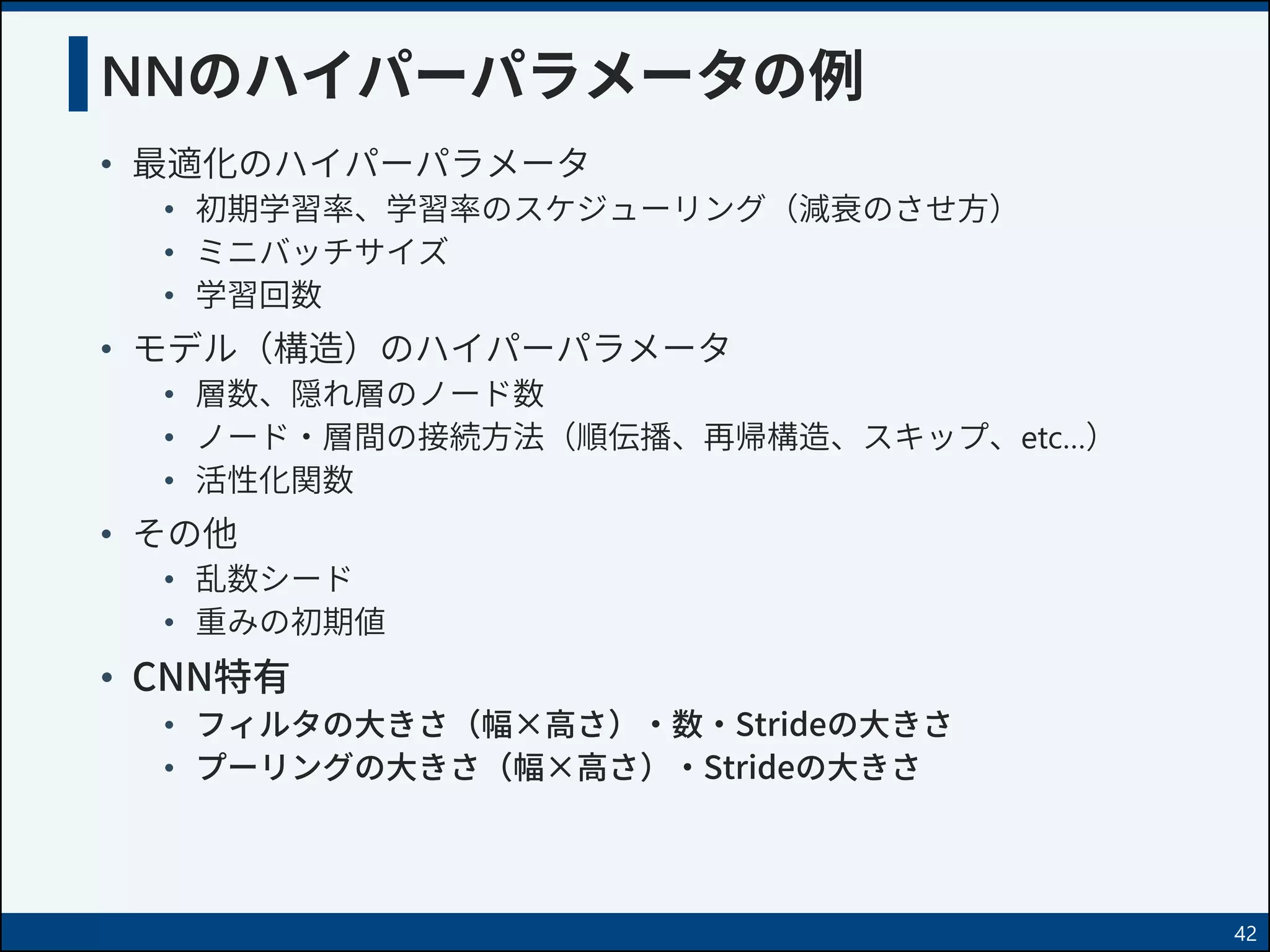

42. NNのハイパーパラメータの例
• 最適化のハイパーパラメータ
• 初期学習率、学習率のスケジューリング（減衰のさせ方）
• ミニバッチサイズ
• 学習回数
• モデル（構造）のハイパーパラメータ
• 層数、隠れ層のノード数
• ノード・層間の接続方法（順伝播、再帰構造、スキップ、etc…）
• 活性化関数
• その他
• 乱数シード
• 重みの初期値
• CNN特有
• フィルタの大きさ（幅×高さ）・数・Strideの大きさ
• プーリングの大きさ（幅×高さ）・Strideの大きさ
42

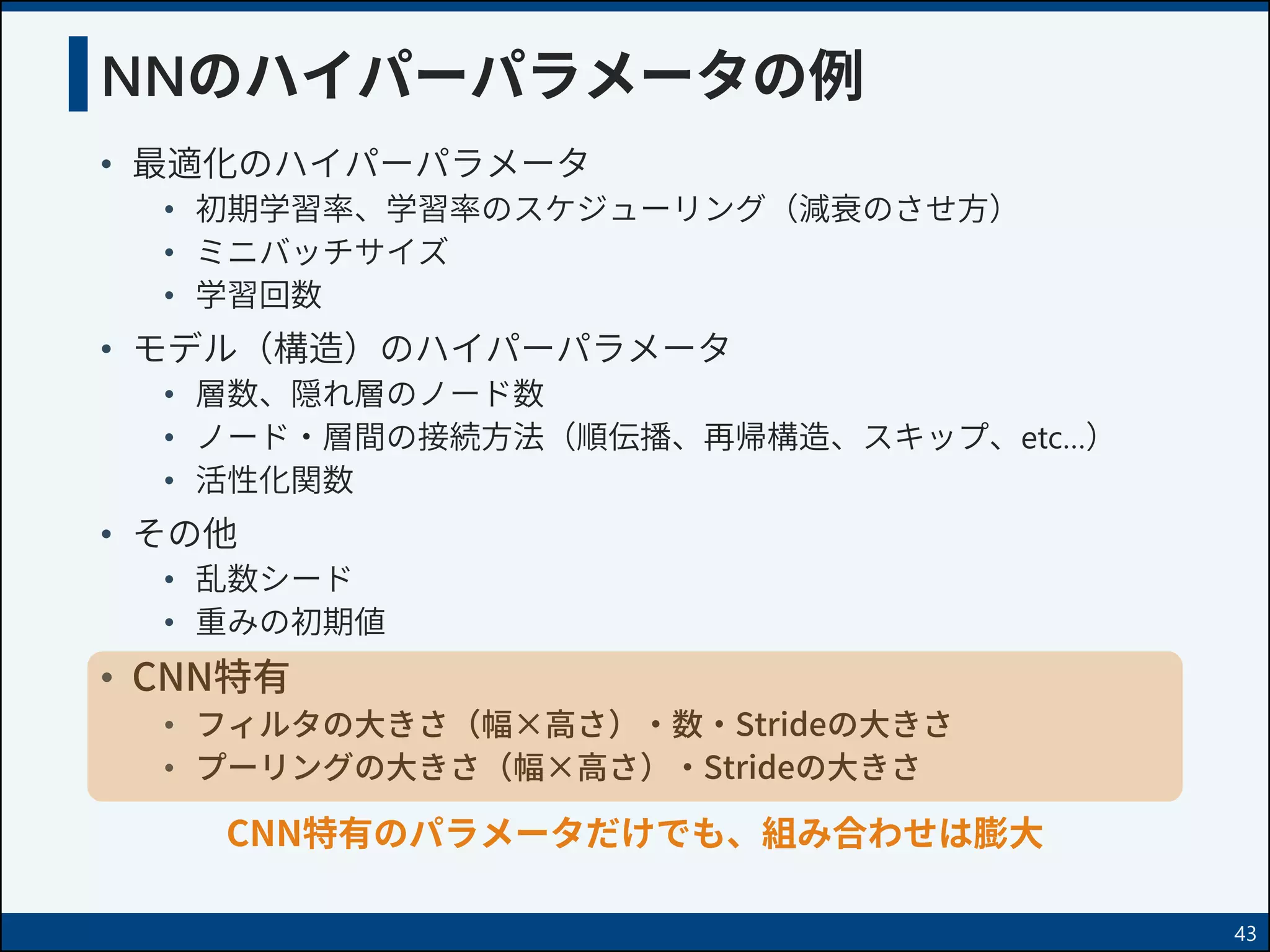

43. NNのハイパーパラメータの例
• 最適化のハイパーパラメータ
• 初期学習率、学習率のスケジューリング（減衰のさせ方）
• ミニバッチサイズ
• 学習回数
• モデル（構造）のハイパーパラメータ
• 層数、隠れ層のノード数
• ノード・層間の接続方法（順伝播、再帰構造、スキップ、etc…）
• 活性化関数
• その他
• 乱数シード
• 重みの初期値
• CNN特有
• フィルタの大きさ（幅×高さ）・数・Strideの大きさ
• プーリングの大きさ（幅×高さ）・Strideの大きさ
43
CNN特有のパラメータだけでも、組み合わせは膨大

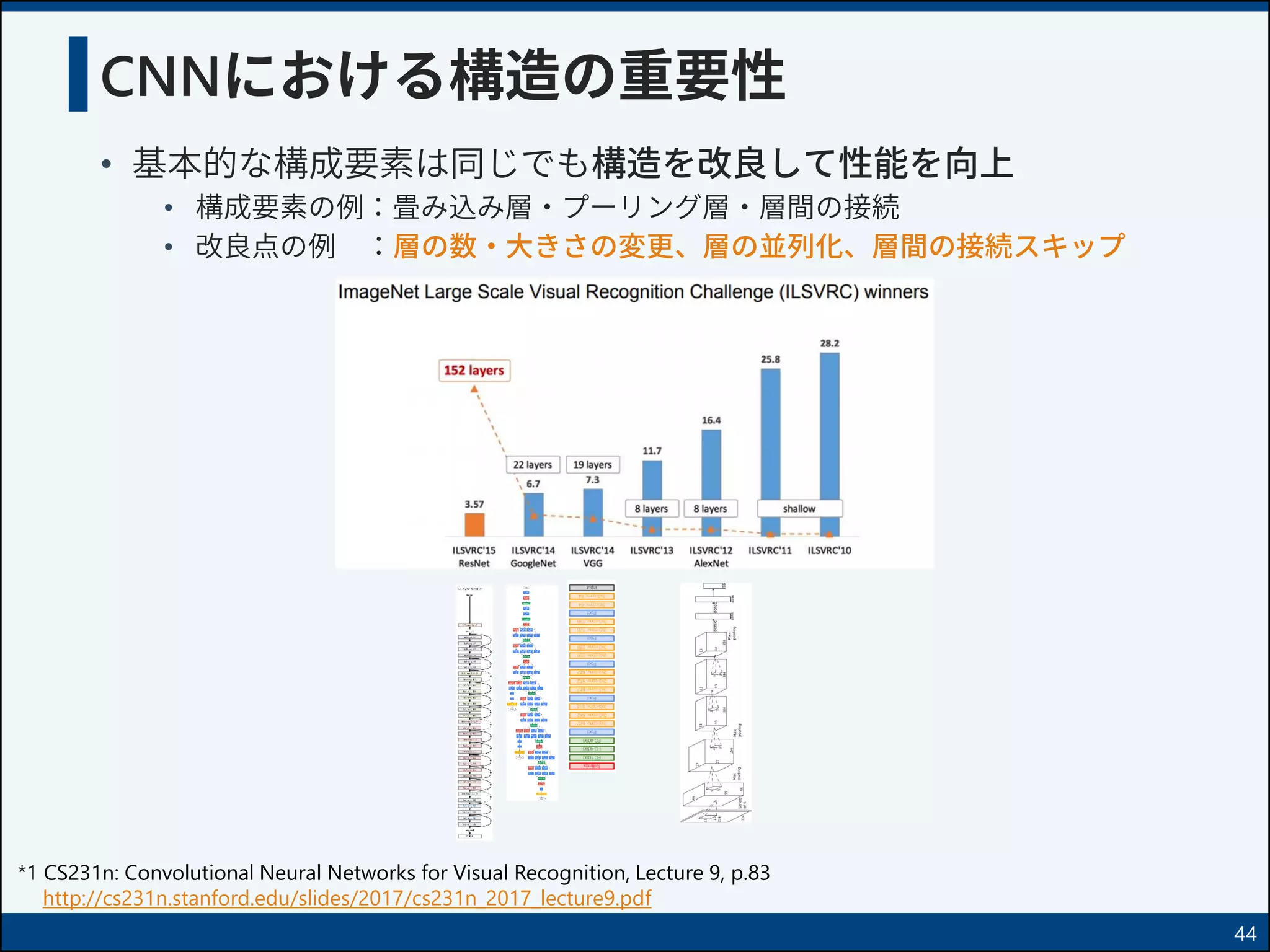

44. CNNにおける構造の重要性
• 基本的な構成要素は同じでも構造を改良して性能を向上
• 構成要素の例：畳み込み層・プーリング層・層間の接続
• 改良点の例 ：層の数・大きさの変更、層の並列化、層間の接続スキップ
44
*1 CS231n: Convolutional Neural Networks for Visual Recognition, Lecture 9, p.83
http://cs231n.stanford.edu/slides/2017/cs231n_2017_lecture9.pdf

45. CNNにおける構造の重要性
• 基本的な構成要素は同じでも構造を改良して性能を向上
• 構成要素の例：畳み込み層・プーリング層・層間の接続
• 改良点の例 ：層の数・大きさの変更、層の並列化、層間の接続スキップ
45
*1 CS231n: Convolutional Neural Networks for Visual Recognition, Lecture 9, p.83
http://cs231n.stanford.edu/slides/2017/cs231n_2017_lecture9.pdf
CNN の構造を AI で自動設計させたい！

46. “AI が AIを生み出す” 事例紹介
46

47. 本日紹介する “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
47

48. 本日紹介する “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
48
CNNの構造の自動設計を試みた事例を紹介します

49. 本日紹介する “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
49

50. 強化学習でCNNの構造を学習
Designing Neural Network Architectures using Reinforcement Learning
• 強化学習を使って CNNの層を選択し積み重ねていく
50
①
ネットワーク構造を決める
“経路” を探索
②
“経路” を通って得られた
ネットワークを学習し、性能を評価
③
性能の評価を元に
“経路”の優先度を更新
①に戻る
強化学習の枠組み

51. 強化学習でCNNの構造を学習
Designing Neural Network Architectures using Reinforcement Learning
• 経路にあるノードがCNNの構成要素になっている
51
経路にあるノード：CNNの1層あたりの設定
経路：CNNの構造
経路の評価：① CNNを訓練データで学習させる
② 検証データで性能を評価 ＝ 経路にあるノードの評価を更新

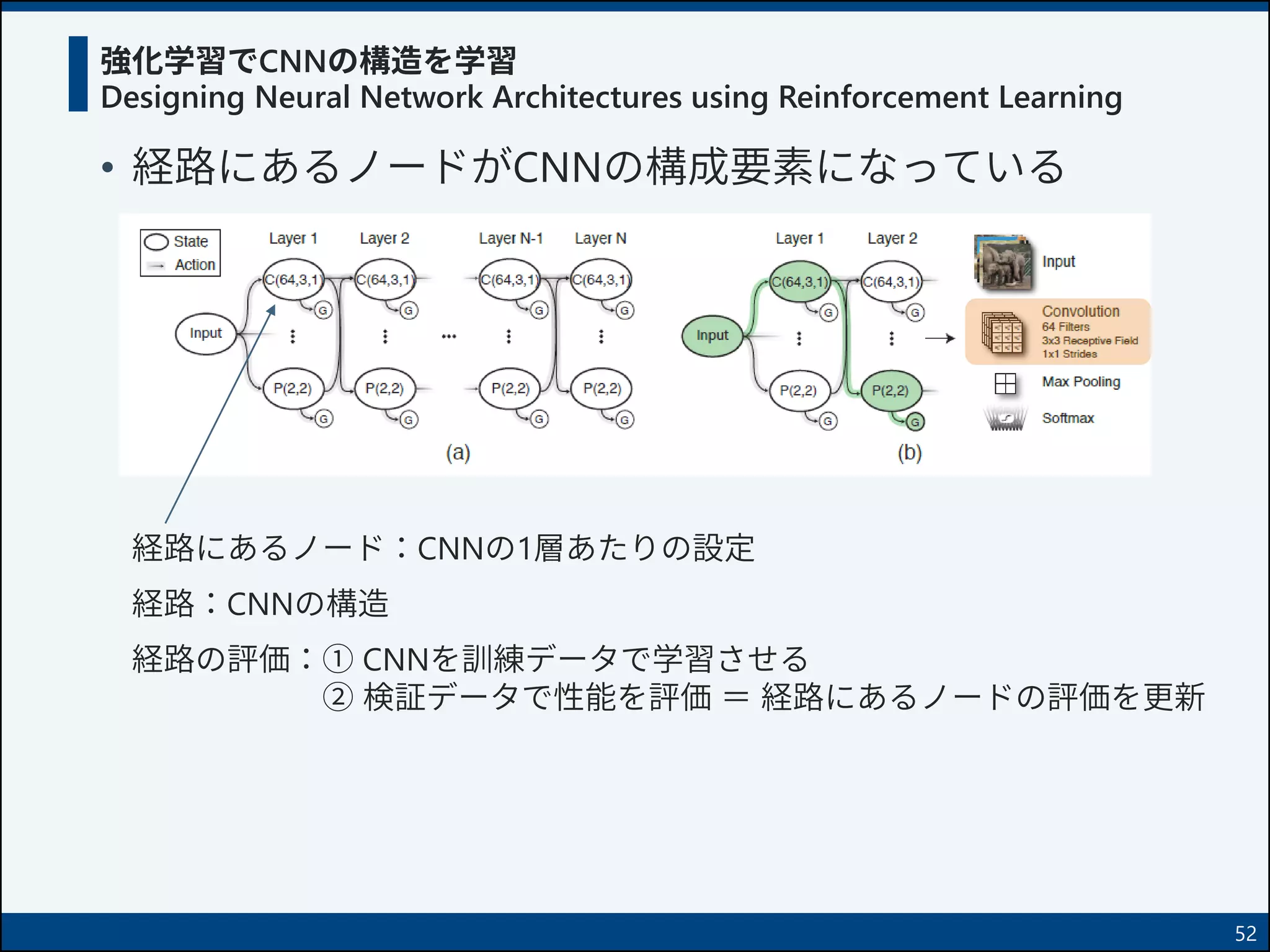

52. 強化学習でCNNの構造を学習
Designing Neural Network Architectures using Reinforcement Learning
• 経路にあるノードがCNNの構成要素になっている
52
経路にあるノード：CNNの1層あたりの設定
経路：CNNの構造
経路の評価：① CNNを訓練データで学習させる
② 検証データで性能を評価 ＝ 経路にあるノードの評価を更新

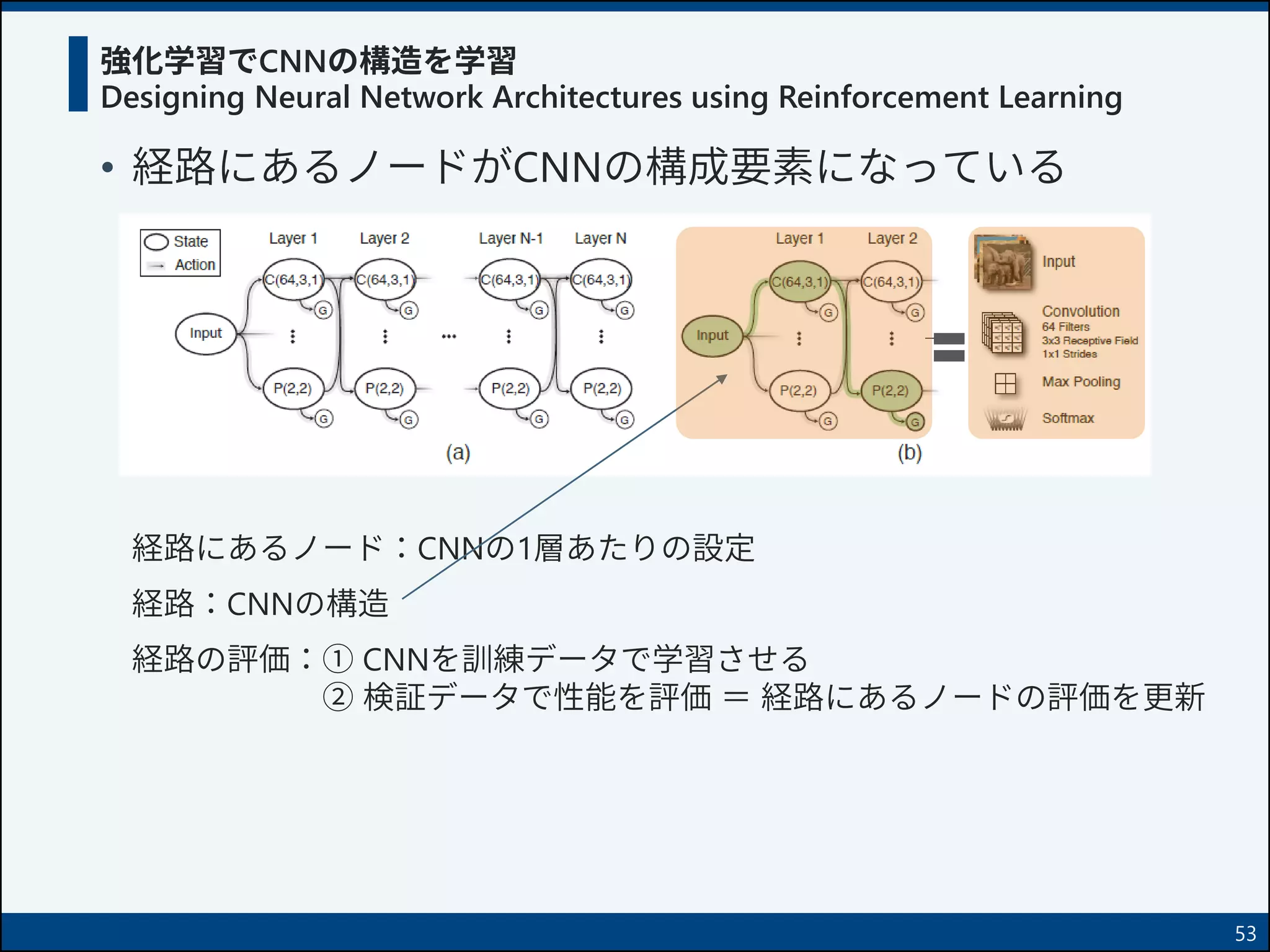

53. 強化学習でCNNの構造を学習
Designing Neural Network Architectures using Reinforcement Learning
• 経路にあるノードがCNNの構成要素になっている
53
経路にあるノード：CNNの1層あたりの設定
経路：CNNの構造
経路の評価：① CNNを訓練データで学習させる
② 検証データで性能を評価 ＝ 経路にあるノードの評価を更新

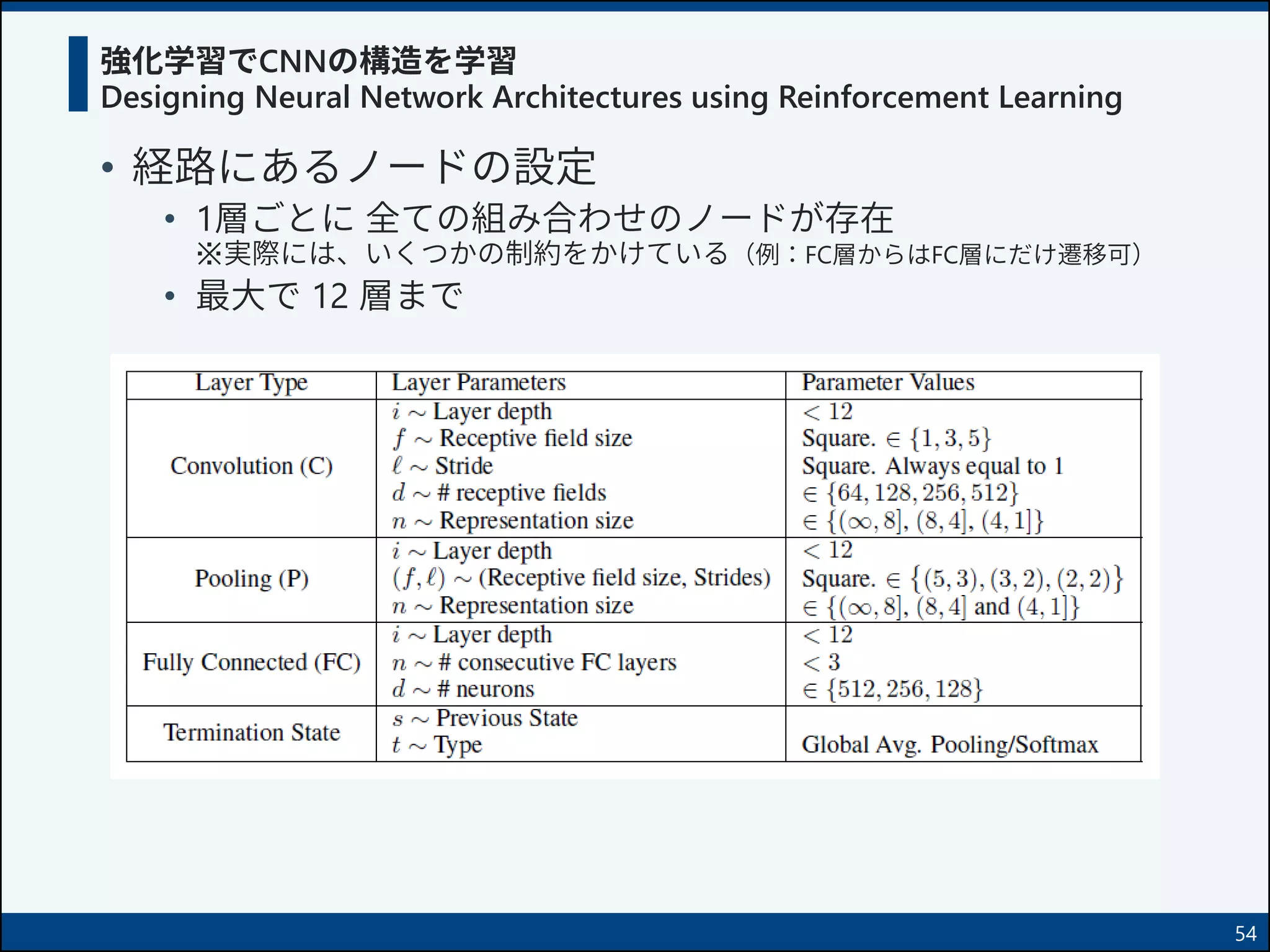

54. 強化学習でCNNの構造を学習
Designing Neural Network Architectures using Reinforcement Learning
• 経路にあるノードの設定
• 1層ごとに 全ての組み合わせのノードが存在
※実際には、いくつかの制約をかけている（例：FC層からはFC層にだけ遷移可）
• 最大で 12 層まで
54

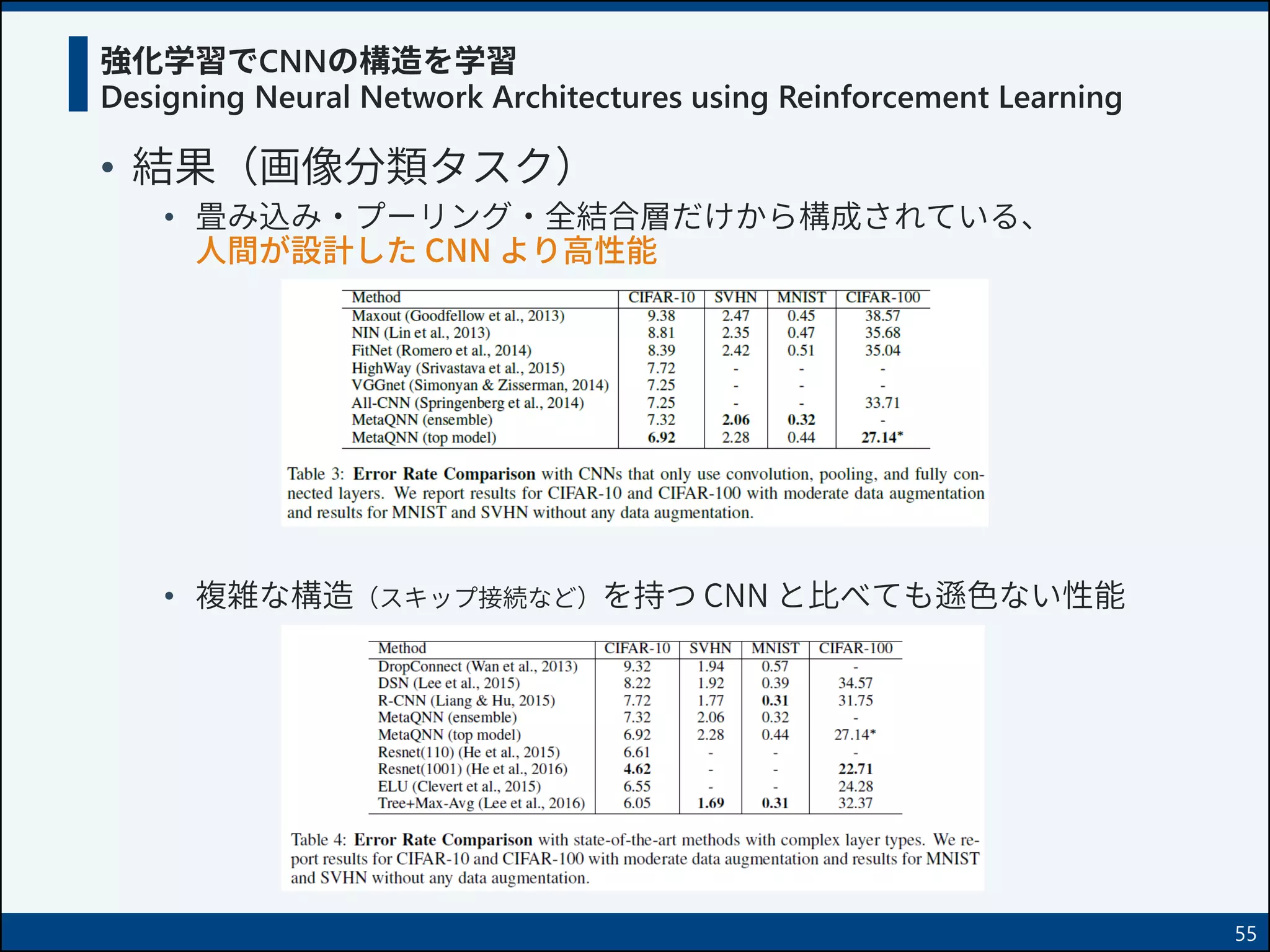

55. 強化学習でCNNの構造を学習
Designing Neural Network Architectures using Reinforcement Learning
• 結果（画像分類タスク）
• 畳み込み・プーリング・全結合層だけから構成されている、
人間が設計した CNN より高性能
• 複雑な構造（スキップ接続など）を持つ CNN と比べても遜色ない性能
55

56. 本日紹介する “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
56

57. 進化的アルゴリズムでCNNの構造を学習
Large Scale Evolution of Image Classifiers
• 進化的アルゴリズムを使って CNNの構造を進化させる
• 畳み込み層の無い 1 層のCNNからスタート
• 以下の例では、最終的に 13 層程度の構造まで進化している
57

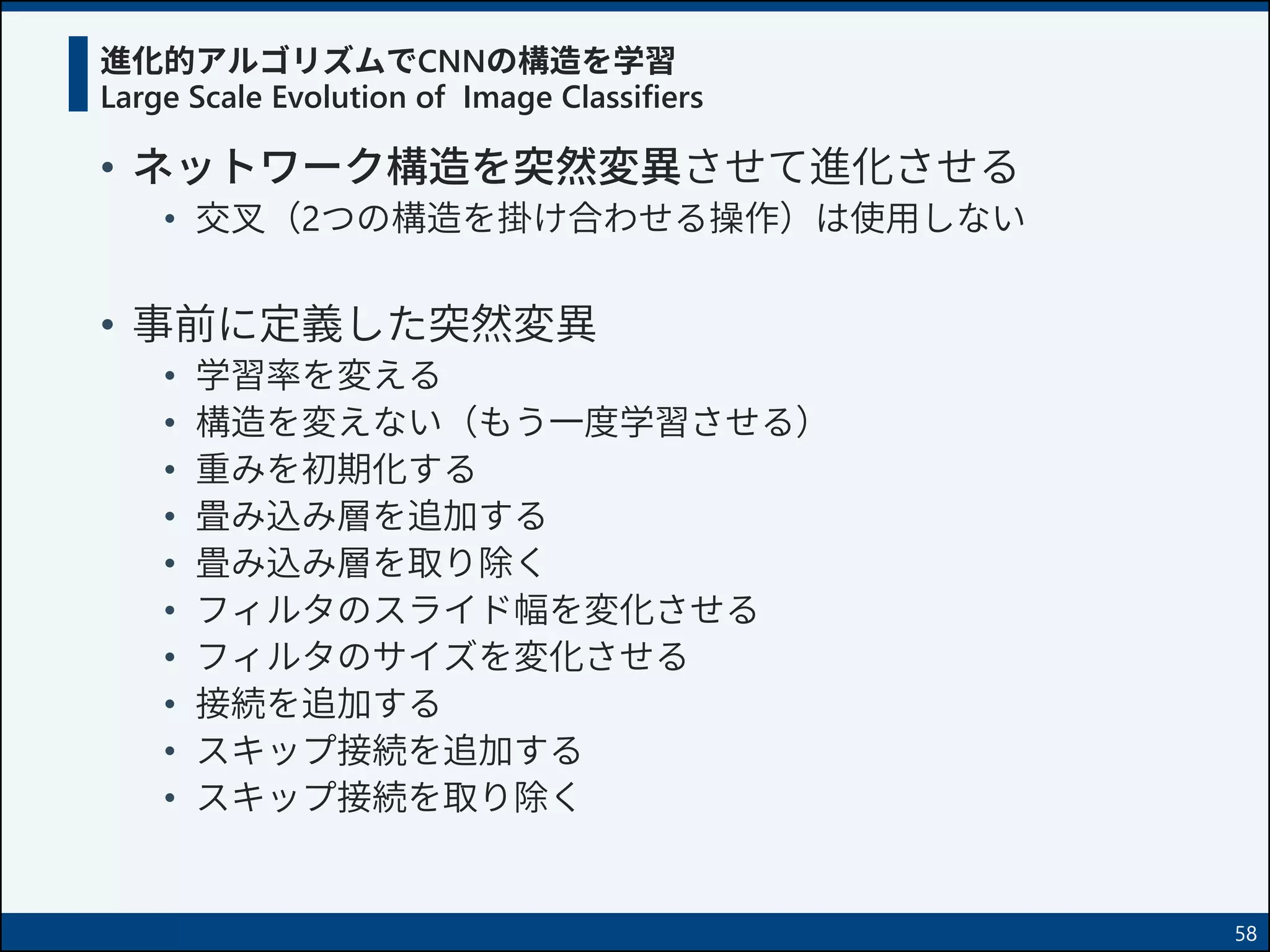

58. 進化的アルゴリズムでCNNの構造を学習
Large Scale Evolution of Image Classifiers
• ネットワーク構造を突然変異させて進化させる
• 交叉（2つの構造を掛け合わせる操作）は使用しない
• 事前に定義した突然変異
• 学習率を変える
• 構造を変えない（もう一度学習させる）
• 重みを初期化する
• 畳み込み層を追加する
• 畳み込み層を取り除く
• フィルタのスライド幅を変化させる
• フィルタのサイズを変化させる
• 接続を追加する
• スキップ接続を追加する
• スキップ接続を取り除く
58

59. 進化的アルゴリズムでCNNの構造を学習
Large Scale Evolution of Image Classifiers
• 流れ
59
worker #1 worker #2 worker #250･･･
Population
1000 個体
（ネットワーク構造の情報と評価値）
Worker : 個体を進化させる役割
① Population から2 個体をランダムで選択
② 評価値の高い個体を親とし、もう一方は個体群から削除
③ 親を突然変異させて子を生成、学習用データで学習させる
④ 検証用データで子の分類精度を評価
⑤ Population に 親と子を戻す

60. 進化的アルゴリズムでCNNの構造を学習
Large Scale Evolution of Image Classifiers
• 結果（CIFAR-10, CIFAR-100 分類タスク）
• 1つ前に紹介した、強化学習を応用した手法よりも高性能
→ 人間が設計した CNN と同等以上の性能
60
1つ前に紹介した手法
本手法
ResNet (110) 93.4%
ResNet (1001) 95.4% 77.3%

61. 本日紹介する “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
61

62. 進化的アルゴリズムでCNNの構造を学習
A Genetic Programming Approach to Designing Convolutional Neural Network Architectures
• 遺伝的プログラミング(進化的アルゴリズムの一手法)でCNNの構造を設計
• 層の種類 と 接続関係 の組み合わせを最適化
62
層の種類 ：C0（1引数の層）
接続元ノード１：0（入力画像）
接続元ノード２：2（1引数の層のため使われない）

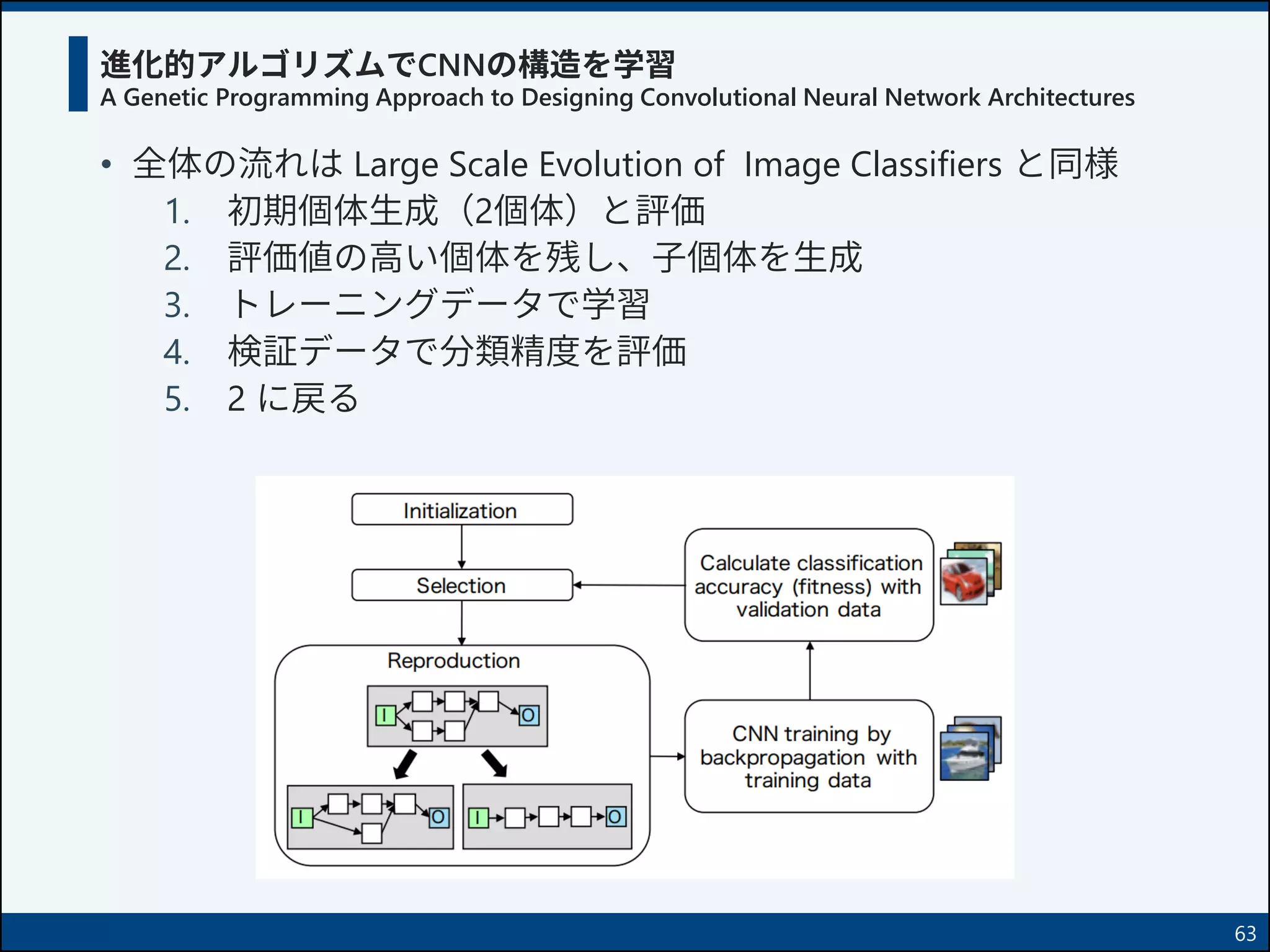

63. 進化的アルゴリズムでCNNの構造を学習
A Genetic Programming Approach to Designing Convolutional Neural Network Architectures
• 全体の流れは Large Scale Evolution of Image Classifiers と同様
1. 初期個体生成（2個体）と評価
2. 評価値の高い個体を残し、子個体を生成
3. トレーニングデータで学習
4. 検証データで分類精度を評価
5. 2 に戻る
63

64. 進化的アルゴリズムでCNNの構造を学習
A Genetic Programming Approach to Designing Convolutional Neural Network Architectures
• あらかじめ、有用な構造を部品として用意
• ResNet の Residual Block
• 小規模な実行設定
• 個体数：2（ 1 個体から 2 個体生成 → 評価 → 1 個体残す）
• GPU 2枚
64

65. 進化的アルゴリズムでCNNの構造を学習
A Genetic Programming Approach to Designing Convolutional Neural Network Architectures
• 結果（CIFAR-10 分類タスク）
• 人間が設計した CNN と同等以上の性能
• 他の構造最適化手法（Large-scale Evolution など）と比較して
• 精度は劣る場合もあるが、圧倒的に使用している資源が少ない
65

66. 進化的アルゴリズムでCNNの構造を学習
A Genetic Programming Approach to Designing Convolutional Neural Network Architectures
• 獲得された構造
66

67. 本日紹介する “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
67

68. RNN + 強化学習 でCNNの構造を学習
Neural Architecture Search with Reinforcement Learning
• CNNの構造を表す記号列をRNNに生成させる
• 記号列
[フィルタの数、フィルタの大きさ、フィルタのスライド幅、フィルタの数、フィルタの大きさ、･･･]
• “フィルタの数” を生成したら、その情報が次の
“フィルタの高さ” を生成するための情報として使われる
68
1層分の情報

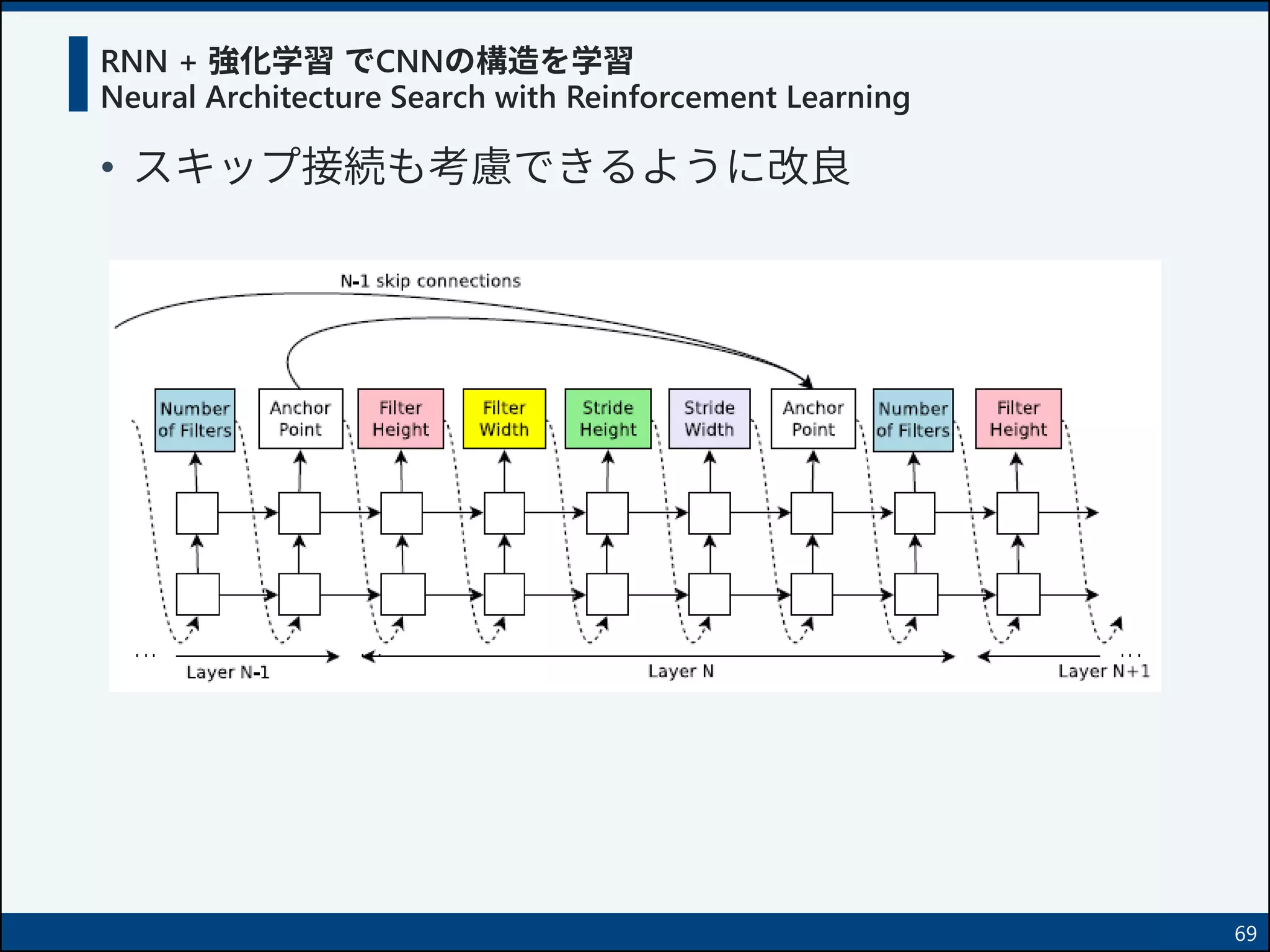

69. RNN + 強化学習 でCNNの構造を学習
Neural Architecture Search with Reinforcement Learning
• スキップ接続も考慮できるように改良
69

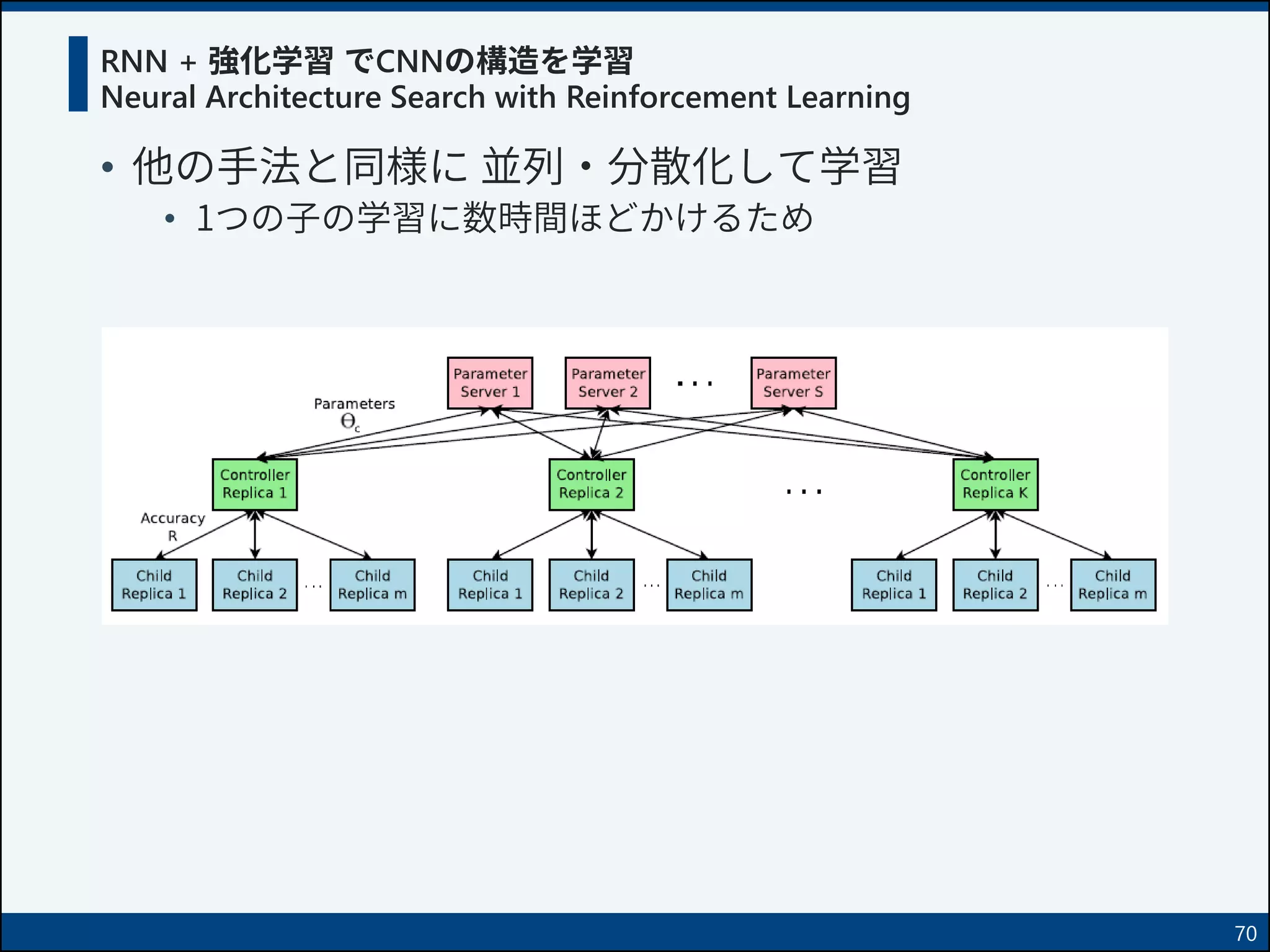

70. RNN + 強化学習 でCNNの構造を学習
Neural Architecture Search with Reinforcement Learning
• 他の手法と同様に 並列・分散化して学習
• 1つの子の学習に数時間ほどかけるため
70

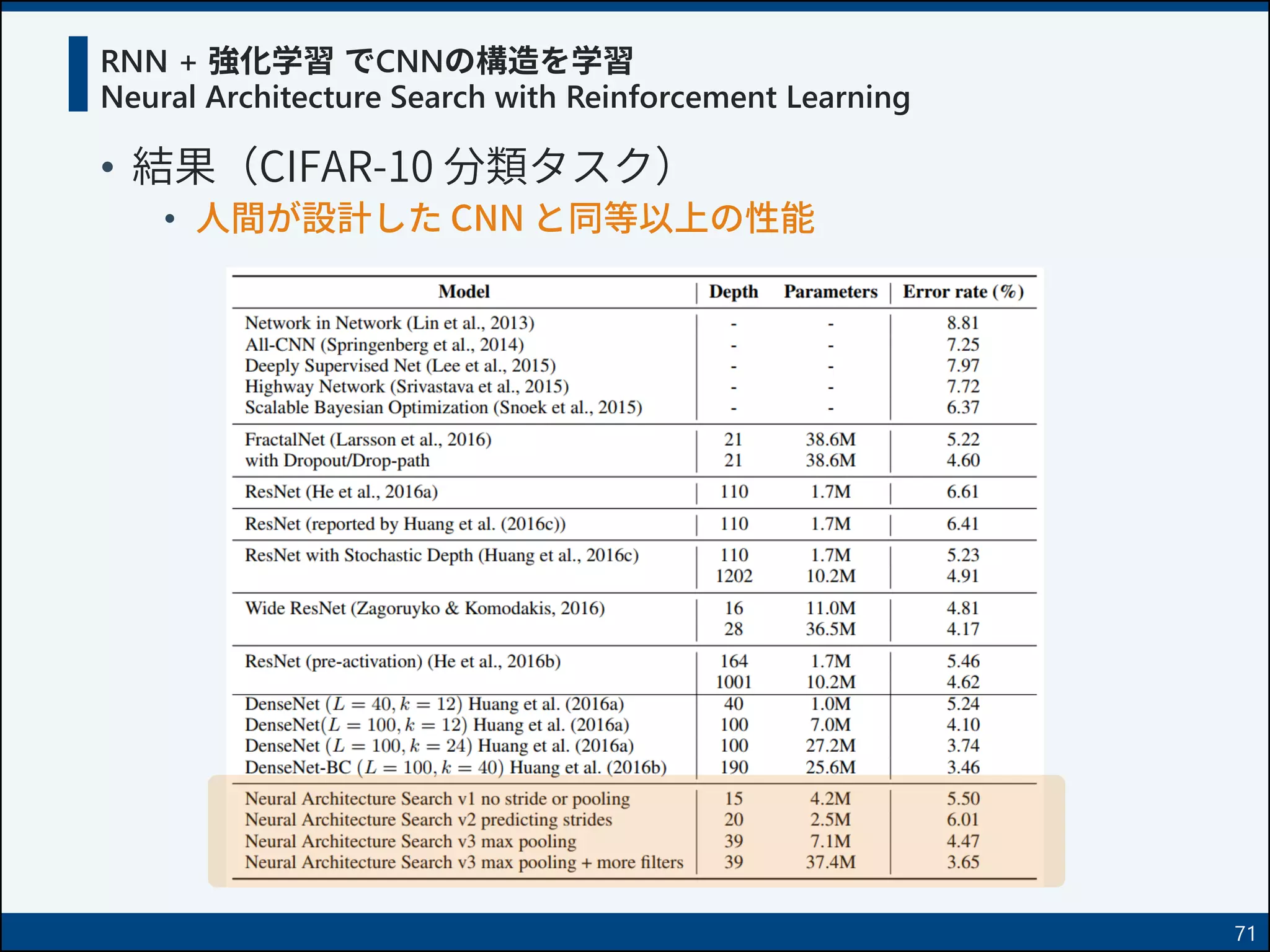

71. RNN + 強化学習 でCNNの構造を学習
Neural Architecture Search with Reinforcement Learning
• 結果（CIFAR-10 分類タスク）
• 人間が設計した CNN と同等以上の性能
71

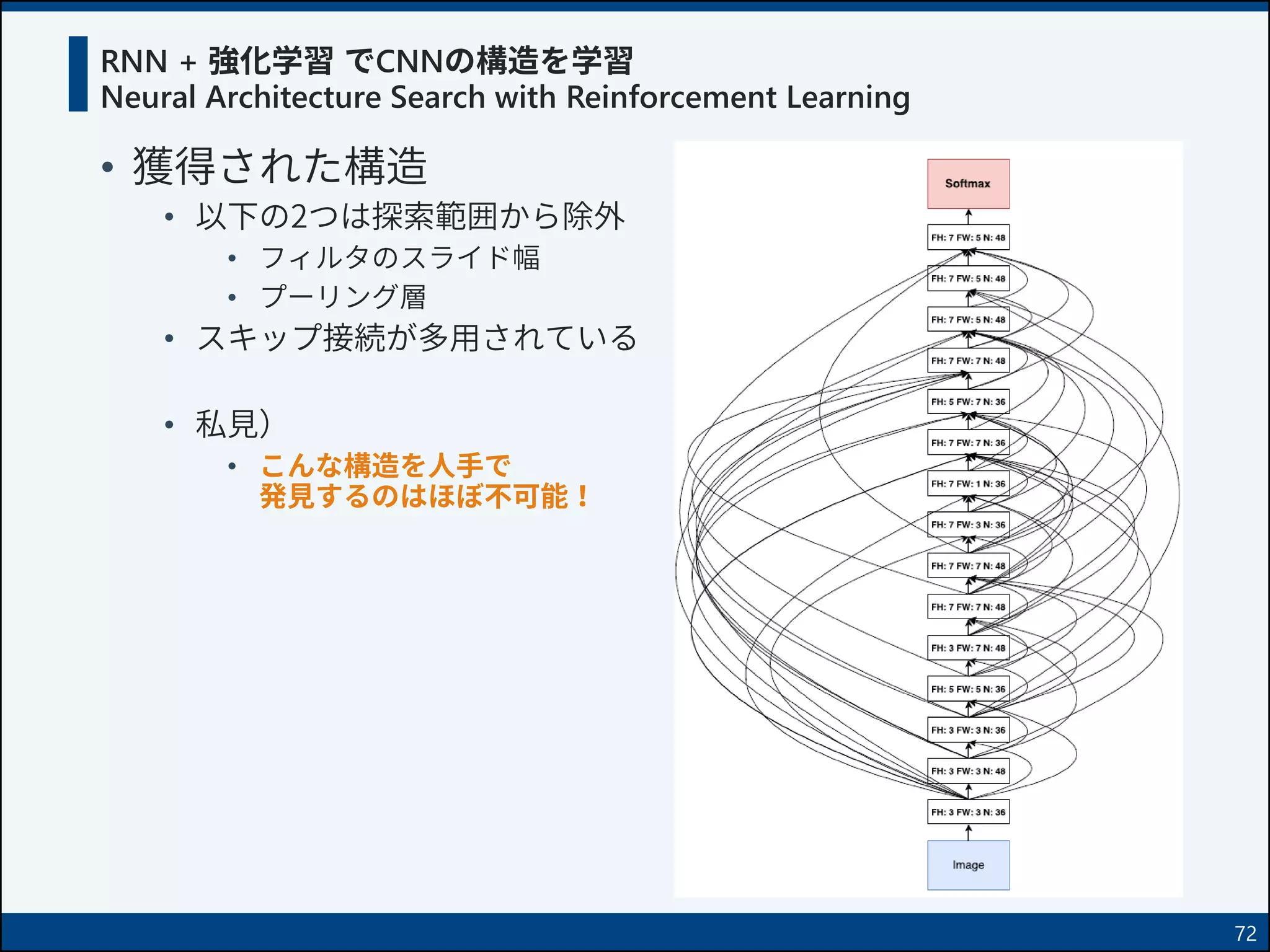

72. RNN + 強化学習 でCNNの構造を学習
Neural Architecture Search with Reinforcement Learning
• 獲得された構造
• 以下の2つは探索範囲から除外
• フィルタのスライド幅
• プーリング層
• スキップ接続が多用されている
• 私見）
• こんな構造を人手で
発見するのはほぼ不可能！
72

73. 73
人類の最新手法を超えてしまった事例

74. 人類の最新手法を超えてしまった事例
• Zoph et al., Learning Transferable Architectures for Scalable Image Recognition (2017)
• ImageNetの分類タスクにおいて、RNN + 強化学習 の手法を
改良し、生み出した構造 (NASNet) が 人類の最新手法の性能を超えてしまった
74

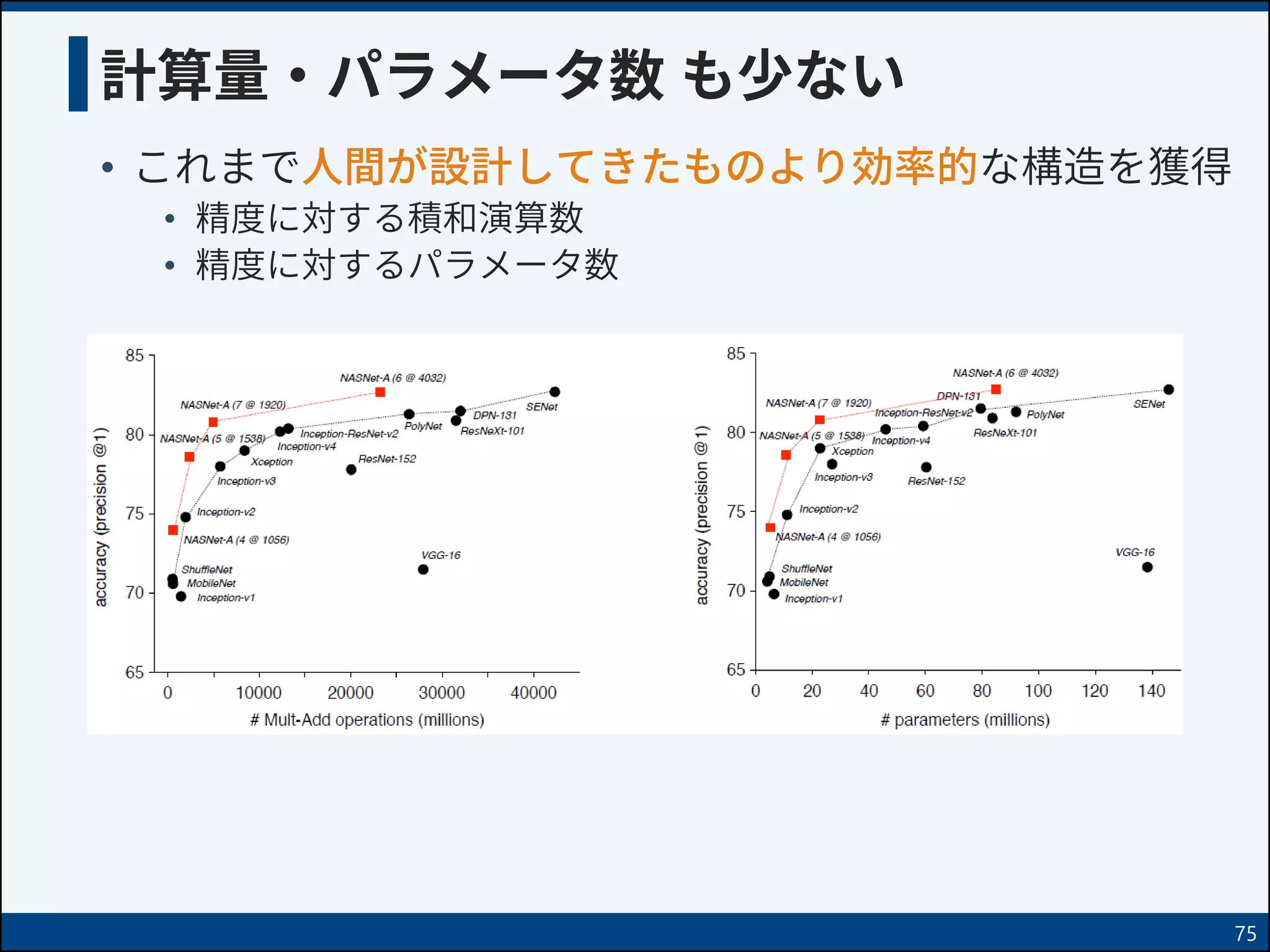

75. 計算量・パラメータ数 も少ない
• これまで人間が設計してきたものより効率的な構造を獲得
• 精度に対する積和演算数
• 精度に対するパラメータ数
75

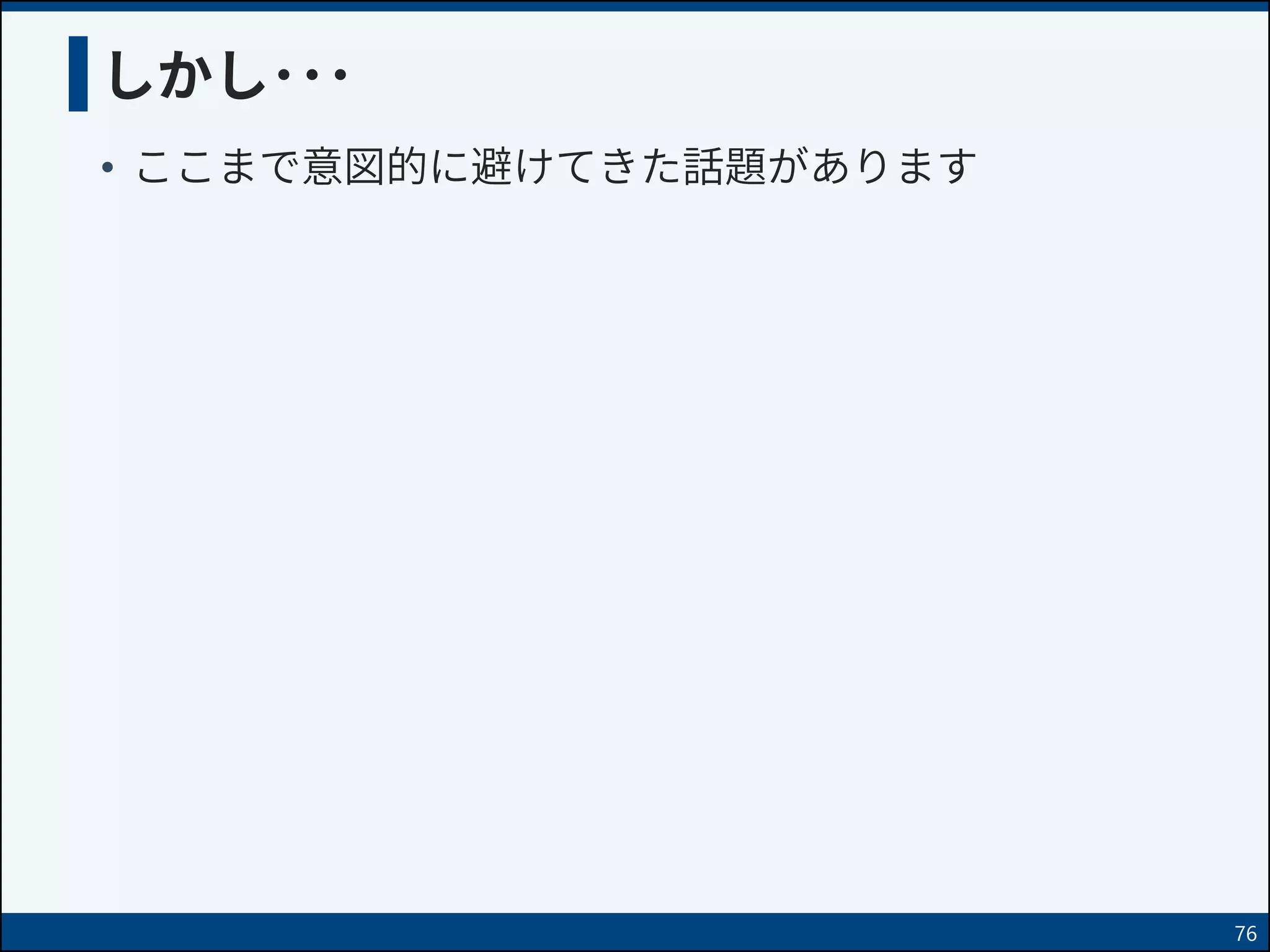

76. しかし･･･
• ここまで意図的に避けてきた話題があります
76

77. しかし･･･
• ここまで意図的に避けてきた話題があります
77
学習コスト

78. 本日紹介した “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
78
GPU 800枚で 28日間
GPU 500枚で 4日間
GPU 10枚で 8～10日間
GPU 2枚で 14日間

79. 本日紹介した “AI が AI を生み出す” 事例
• 強化学習 を応用
1. Baker et al., Designing Neural Network Architectures using
Reinforcement Learning (2017)
• 進化的アルゴリズム を応用
2. Real et al., Large Scale Evolution of Image Classifiers (2017)
3. Suganuma et al., A Genetic Programming Approach to Designing
Convolutional Neural Network Architectures (2017)
• RNN + 強化学習 を応用
4. Zoph et al., Neural Architecture Search with Reinforcement Learning (2017)
79
GPU 800枚で 28日間
GPU 500枚で 4日間
GPU 10枚で 8～10日間
GPU 2枚で 14日間
ハードウェアの性能向上によって更なる発展が期待できる

80. 80
まとめ

81. まとめ
• AI が AI を生み出す
• 親AI は、子AI を生成する
• 親AI は、より性能の良い 子AI を生成できるように学習する
• 子AI は、通常の機械学習手法と同様に学習し、評価される
• なぜ必要？
• AI の設計は 専門知識や大量の試行錯誤が必要で難しい
→ 機械に自動設計させてラクをしよう！
• “AI が AI を生み出す” 事例
• 強化学習 や 進化的アルゴリズムを用いた AI の自動設計
• 画像分類・認識等に用いる Convolutional Neural Network を設計
• 人間が設計したモデルと同程度以上の性能を達成
• 学習にコストがかかる！（いわゆる“札束で殴りあう”世界）
81

82. 82
ありがとうございました！
