topik 5 pengikat berulir
Dokumen ini membincangkan mengenai pengikat berulir, termasuk jenis, bahagian dan kegunaannya seperti benang skru, alat pengikat, dan piawaian benang. Terdapat pelbagai jenis benang yang digunakan dalam komponen, serta alat pengikat dan pengunci seperti bolt dan nat yang penting untuk penyambungan. Maklumat lanjut berkaitan piawaian benang termasuk piawaian metrik, Whitworth, dan piawaian Amerika turut disertakan.
topik 5 pengikat berulir
- 3. SMN 1013 :TEKNOLOGI WOKSYOP 3 PENGIKAT BERULIR HASIL PEMBELAJARAN (CLO 4) Menerangkan jenis – jenis pengikat berulir dan kegunaannya TOPIK 5 : PENGIKAT BERULIR

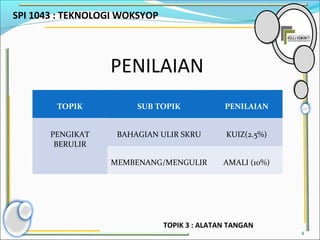

- 4. SPI 1043 :TEKNOLOGI WOKSYOP 4 TOPIK SUB TOPIK PENILAIAN PENGIKAT BERULIR BAHAGIAN ULIR SKRU KUIZ(2.5%) MEMBENANG/MENGULIR AMALI (10%) PENILAIAN TOPIK 3 : ALATAN TANGAN

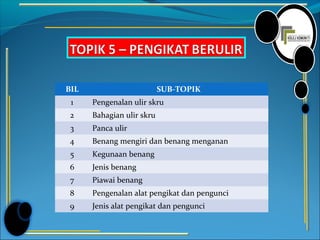

- 5. BIL SUB-TOPIK 1 Pengenalanulir skru 2 Bahagian ulir skru 3 Panca ulir 4 Benang mengiri dan benang menganan 5 Kegunaan benang 6 Jenis benang 7 Piawai benang 8 Pengenalan alat pengikat dan pengunci 9 Jenis alat pengikat dan pengunci

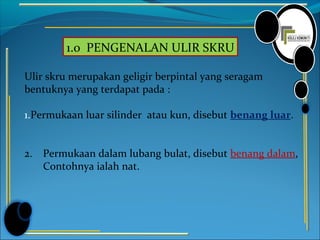

- 6. 1.0 PENGENALAN ULIRSKRU Ulir skru merupakan geligir berpintal yang seragam bentuknya yang terdapat pada : 1.Permukaan luar silinder atau kun, disebut benang luar. 2. Permukaan dalam lubang bulat, disebut benang dalam, Contohnya ialah nat.

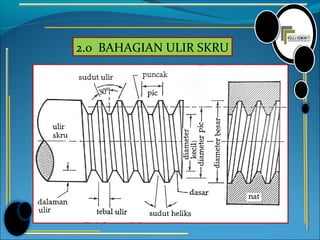

- 7.

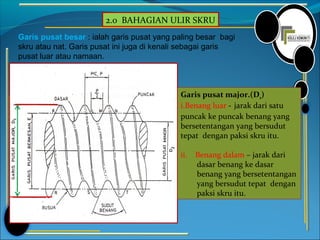

- 8. 2.0 BAHAGIAN ULIRSKRU Garis pusat besar : ialah garis pusat yang paling besar bagi skru atau nat. Garis pusat ini juga di kenali sebagai garis pusat luar atau namaan. Garis pusat major.(D1) i.Benang luar - jarak dari satu puncak ke puncak benang yang bersetentangan yang bersudut tepat dengan paksi skru itu. ii. Benang dalam – jarak dari dasar benang ke dasar benang yang bersetentangan yang bersudut tepat dengan paksi skru itu.
- 9. 2.0 BAHAGIAN ULIRSKRU Garis pusat kecil : ialah garis pusat yang paling kecil pada ulir luar atau dalam. Garis pusat major.(D2) i.Benang luar - jarak dari satu puncak ke puncak benang yang bersetentangan yang bersudut tepat dengan paksi skru itu. ii. Benang dalam – jarak dari dasar benang ke dasar benang yang bersetentangan yang bersudut tepat dengan paksi skru itu.

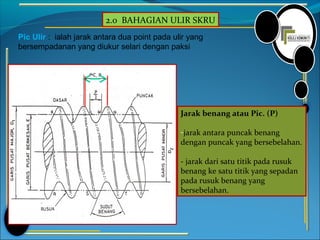

- 10. 2.0 BAHAGIAN ULIRSKRU Pic Ulir : ialah jarak antara dua point pada ulir yang bersempadanan yang diukur selari dengan paksi Jarak benang atau Pic. (P) -jarak antara puncak benang dengan puncak yang bersebelahan. - jarak dari satu titik pada rusuk benang ke satu titik yang sepadan pada rusuk benang yang bersebelahan.

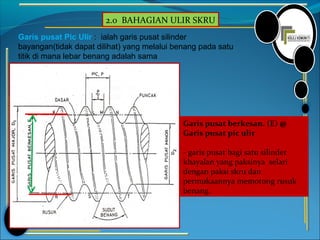

- 11. 2.0 BAHAGIAN ULIRSKRU Garis pusat Pic Ulir : ialah garis pusat silinder bayangan(tidak dapat dilihat) yang melalui benang pada satu titik di mana lebar benang adalah sama Garis pusat berkesan. (E) @ Garis pusat pic ulir - garis pusat bagi satu silinder khayalan yang paksinya selari dengan paksi skru dan permukaannya memotong rusuk benang.

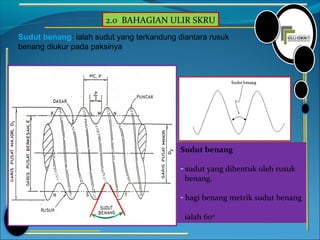

- 12. 2.0 BAHAGIAN ULIRSKRU Sudut benang: ialah sudut yang terkandung diantara rusuk benang diukur pada paksinya Sudut benang - sudut yang dibentuk oleh rusuk benang. - bagi benang metrik sudut benang ialah 60o

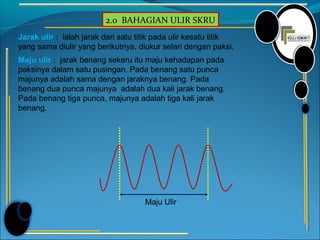

- 13. 2.0 BAHAGIAN ULIRSKRU Jarak ulir : ialah jarak dari satu titik pada ulir kesatu titik yang sama diulir yang berikutnya, diukur selari dengan paksi. Maju ulir : jarak benang sekeru itu maju kehadapan pada paksinya dalam satu pusingan. Pada benang satu punca majunya adalah sama dengan jaraknya benang. Pada benang dua punca majunya adalah dua kali jarak benang. Pada benang tiga punca, majunya adalah tiga kali jarak benang. Maju Ulir

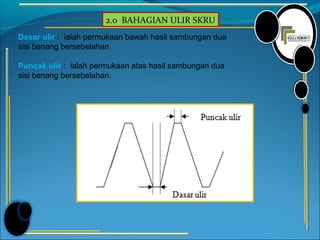

- 14. 2.0 BAHAGIAN ULIRSKRU Dasar ulir : ialah permukaan bawah hasil sambungan dua sisi benang bersebelahan Puncak ulir : ialah permukaan atas hasil sambungan dua sisi benang bersebelahan.

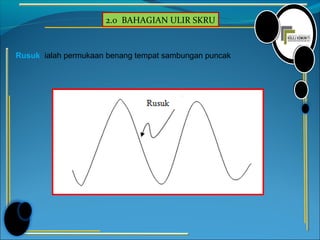

- 15. 2.0 BAHAGIAN ULIRSKRU Rusuk ialah permukaan benang tempat sambungan puncak

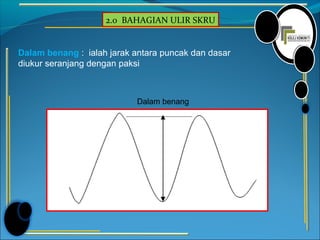

- 16. 2.0 BAHAGIAN ULIRSKRU Dalam benang : ialah jarak antara puncak dan dasar diukur seranjang dengan paksi Dalam benang

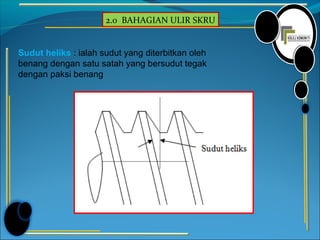

- 17. 2.0 BAHAGIAN ULIRSKRU Sudut heliks : ialah sudut yang diterbitkan oleh benang dengan satu satah yang bersudut tegak dengan paksi benang

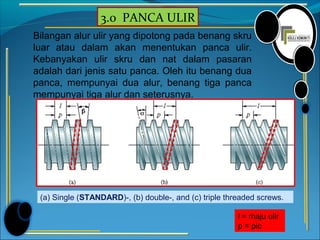

- 18. 3.0 PANCA ULIR Bilanganalur ulir yang dipotong pada benang skru luar atau dalam akan menentukan panca ulir. Kebanyakan ulir skru dan nat dalam pasaran adalah dari jenis satu panca. Oleh itu benang dua panca, mempunyai dua alur, benang tiga panca mempunyai tiga alur dan seterusnya. (a) Single (STANDARD)-, (b) double-, and (c) triple threaded screws. l = maju ulir p = pic

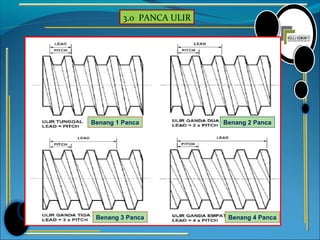

- 19. 3.0 PANCA ULIR Benang1 Panca Benang 2 Panca Benang 3 Panca Benang 4 Panca

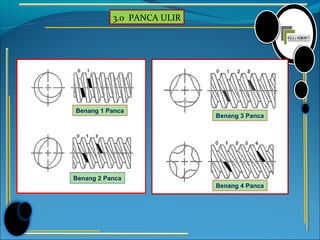

- 20. 3.0 PANCA ULIR Benang1 Panca Benang 2 Panca Benang 3 Panca Benang 4 Panca

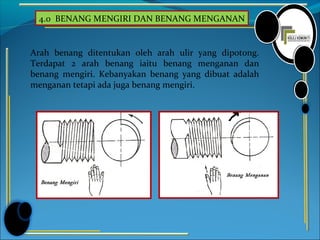

- 21. 4.0 BENANG MENGIRIDAN BENANG MENGANAN Arah benang ditentukan oleh arah ulir yang dipotong. Terdapat 2 arah benang iaitu benang menganan dan benang mengiri. Kebanyakan benang yang dibuat adalah menganan tetapi ada juga benang mengiri.

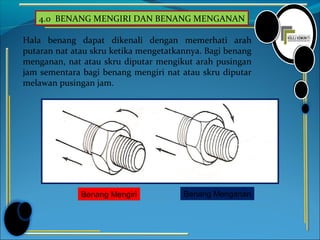

- 22. 4.0 BENANG MENGIRIDAN BENANG MENGANAN Hala benang dapat dikenali dengan memerhati arah putaran nat atau skru ketika mengetatkannya. Bagi benang menganan, nat atau skru diputar mengikut arah pusingan jam sementara bagi benang mengiri nat atau skru diputar melawan pusingan jam. Benang Mengiri Benang Menganan

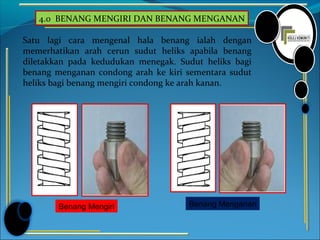

- 23. 4.0 BENANG MENGIRIDAN BENANG MENGANAN Satu lagi cara mengenal hala benang ialah dengan memerhatikan arah cerun sudut heliks apabila benang diletakkan pada kedudukan menegak. Sudut heliks bagi benang menganan condong arah ke kiri sementara sudut heliks bagi benang mengiri condong ke arah kanan. Benang Mengiri Benang Menganan

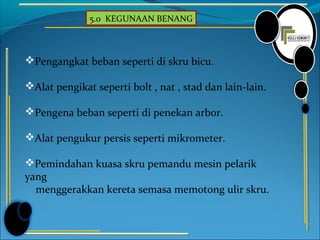

- 24. 5.0 KEGUNAAN BENANG Pengangkatbeban seperti di skru bicu. Alat pengikat seperti bolt , nat , stad dan lain-lain. Pengena beban seperti di penekan arbor. Alat pengukur persis seperti mikrometer. Pemindahan kuasa skru pemandu mesin pelarik yang menggerakkan kereta semasa memotong ulir skru.
- 25.

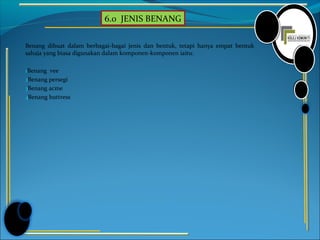

- 26. 6.0 JENIS BENANG Benangdibuat dalam berbagai-bagai jenis dan bentuk, tetapi hanya empat bentuk sahaja yang biasa digunakan dalam komponen-komponen iaitu: 1.Benang vee 2.Benang persegi 3.Benang acme 4.Benang buttress

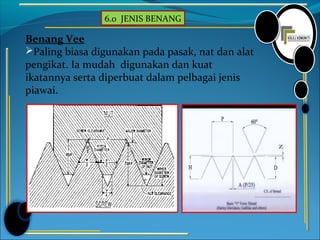

- 27. 6.0 JENIS BENANG BenangVee Paling biasa digunakan pada pasak, nat dan alat pengikat. Ia mudah digunakan dan kuat ikatannya serta diperbuat dalam pelbagai jenis piawai.

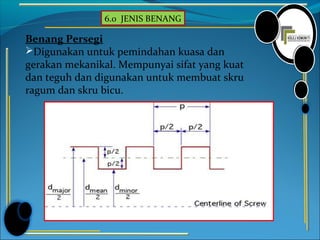

- 28. 6.0 JENIS BENANG BenangPersegi Digunakan untuk pemindahan kuasa dan gerakan mekanikal. Mempunyai sifat yang kuat dan teguh dan digunakan untuk membuat skru ragum dan skru bicu.

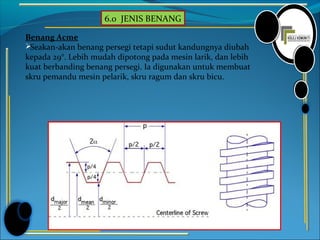

- 29. 6.0 JENIS BENANG BenangAcme Seakan-akan benang persegi tetapi sudut kandungnya diubah kepada 29°. Lebih mudah dipotong pada mesin larik, dan lebih kuat berbanding benang persegi. Ia digunakan untuk membuat skru pemandu mesin pelarik, skru ragum dan skru bicu.

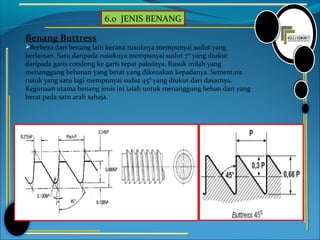

- 30. 6.0 JENIS BENANG BenangButtress Berbeza dari benang lain kerana rusuknya mempunyai sudut yang berlainan. Satu daripada rusuknya mempunyai sudut 7° yang diukur daripada garis condong ke garis tepat paksinya. Rusuk inilah yang menanggung bebanan yang berat yang dikenakan kepadanya. Sementara rusuk yang satu lagi mempunyai sudut 45° yang diukur dari dasarnya. Kegunaan utama benang jenis ini ialah untuk menanggung beban dari yang berat pada satu arah sahaja.

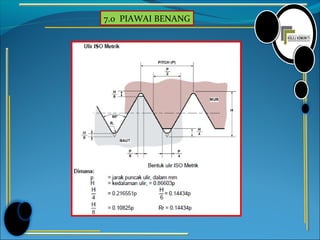

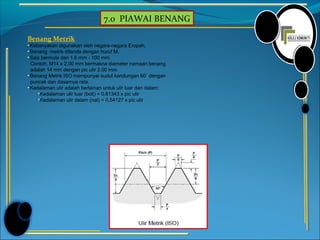

- 31. 7.0 PIAWAI BENANG BenangMetrik • Kebanyakan digunakan oleh negara-negara Eropah. • Benang metrik ditanda dengan huruf M. • Saiz bermula dari 1.6 mm - 100 mm. Contoh, M14 x 2.00 mm bermakna diameter namaan benang adalah 14 mm dengan pic ulir 2.00 mm. • Benang Metrik ISO mempunyai sudut kandungan 60˚ dengan puncak dan dasarnya rata. • Kedalaman ulir adalah berlainan untuk ulir luar dan dalam: Kedalaman ulir luar (bolt) = 0.61343 x pic ulir Kedalaman ulir dalam (nat) = 0.54127 x pic ulir
- 32.

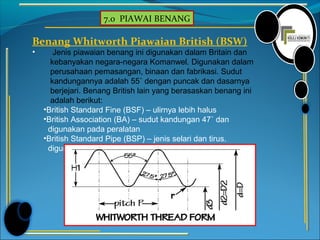

- 33. 7.0 PIAWAI BENANG BenangWhitworth Piawaian British (BSW) • Jenis piawaian benang ini digunakan dalam Britain dan kebanyakan negara-negara Komanwel. Digunakan dalam perusahaan pemasangan, binaan dan fabrikasi. Sudut kandungannya adalah 55˚ dengan puncak dan dasarnya berjejari. Benang British lain yang berasaskan benang ini adalah berikut: •British Standard Fine (BSF) – ulirnya lebih halus •British Association (BA) – sudut kandungan 47˚ dan digunakan pada peralatan •British Standard Pipe (BSP) – jenis selari dan tirus. digunakan untuk paip-paip air dan gas.

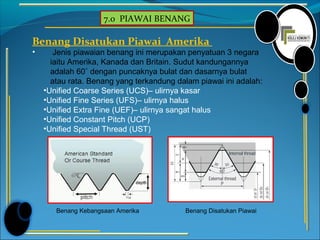

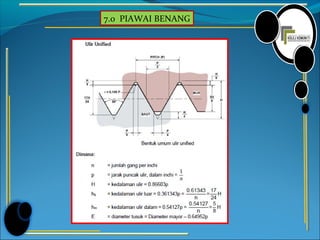

- 34. 7.0 PIAWAI BENANG BenangDisatukan Piawai Amerika • Jenis piawaian benang ini merupakan penyatuan 3 negara iaitu Amerika, Kanada dan Britain. Sudut kandungannya adalah 60˚ dengan puncaknya bulat dan dasarnya bulat atau rata. Benang yang terkandung dalam piawai ini adalah: •Unified Coarse Series (UCS)– ulirnya kasar •Unified Fine Series (UFS)– ulirnya halus •Unified Extra Fine (UEF)– ulirnya sangat halus •Unified Constant Pitch (UCP) •Unified Special Thread (UST) Benang Kebangsaan Amerika Benang Disatukan Piawai
- 35.

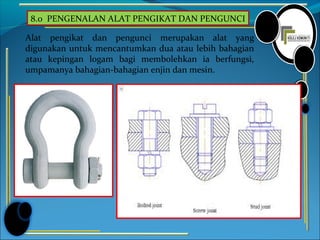

- 36. 8.0 PENGENALAN ALATPENGIKAT DAN PENGUNCI Alat pengikat dan pengunci merupakan alat yang digunakan untuk mencantumkan dua atau lebih bahagian atau kepingan logam bagi membolehkan ia berfungsi, umpamanya bahagian-bahagian enjin dan mesin.

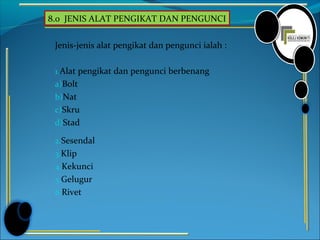

- 37. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Jenis-jenis alat pengikat dan pengunci ialah : 1.Alat pengikat dan pengunci berbenang a)Bolt b)Nat c)Skru d)Stad 2.Sesendal 3.Klip 4.Kekunci 5.Gelugur 6.Rivet

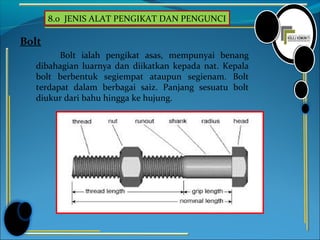

- 38. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Bolt Bolt ialah pengikat asas, mempunyai benang dibahagian luarnya dan diikatkan kepada nat. Kepala bolt berbentuk segiempat ataupun segienam. Bolt terdapat dalam berbagai saiz. Panjang sesuatu bolt diukur dari bahu hingga ke hujung.

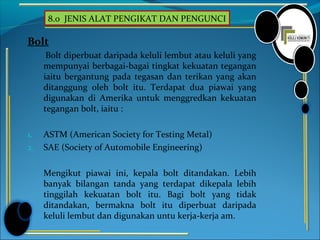

- 39. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Bolt Bolt diperbuat daripada keluli lembut atau keluli yang mempunyai berbagai-bagai tingkat kekuatan tegangan iaitu bergantung pada tegasan dan terikan yang akan ditanggung oleh bolt itu. Terdapat dua piawai yang digunakan di Amerika untuk menggredkan kekuatan tegangan bolt, iaitu : 1. ASTM (American Society for Testing Metal) 2. SAE (Society of Automobile Engineering) Mengikut piawai ini, kepala bolt ditandakan. Lebih banyak bilangan tanda yang terdapat dikepala lebih tinggilah kekuatan bolt itu. Bagi bolt yang tidak ditandakan, bermakna bolt itu diperbuat daripada keluli lembut dan digunakan untu kerja-kerja am.

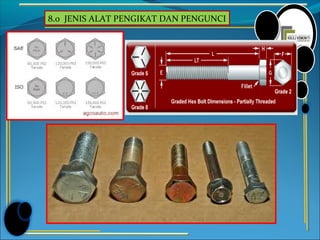

- 40. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI

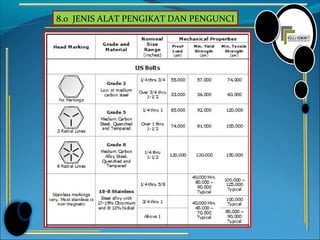

- 41. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI

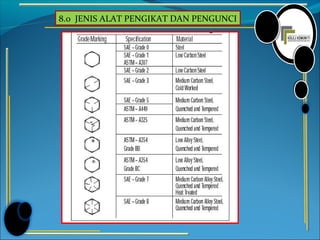

- 42. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI

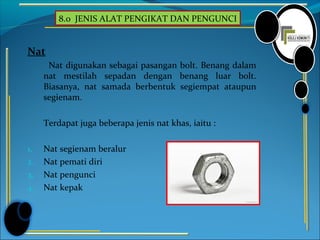

- 43. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Nat Nat digunakan sebagai pasangan bolt. Benang dalam nat mestilah sepadan dengan benang luar bolt. Biasanya, nat samada berbentuk segiempat ataupun segienam. Terdapat juga beberapa jenis nat khas, iaitu : 1. Nat segienam beralur 2. Nat pemati diri 3. Nat pengunci 4. Nat kepak

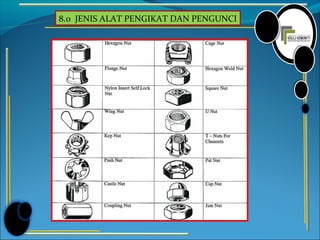

- 44. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI
- 45. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 1. Nat Segienam Beralur Nat ini digunakan bersama-sama cemat belah supaya nat itu tidak longgar. Cemah belah juga digunakan bersama-sama bolt dan stad dan juga aci berlubang pada benang di bahagian hujung di sebelah luar bolt itu. Cemat belah Nat segienam beralur

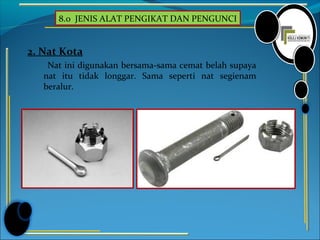

- 46. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 2. Nat Kota Nat ini digunakan bersama-sama cemat belah supaya nat itu tidak longgar. Sama seperti nat segienam beralur.

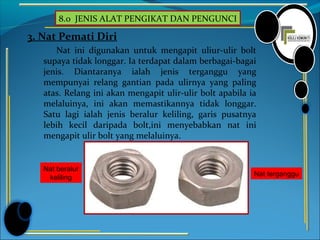

- 47. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 3. Nat Pemati Diri Nat ini digunakan untuk mengapit uliur-ulir bolt supaya tidak longgar. Ia terdapat dalam berbagai-bagai jenis. Diantaranya ialah jenis terganggu yang mempunyai relang gantian pada ulirnya yang paling atas. Relang ini akan mengapit ulir-ulir bolt apabila ia melaluinya, ini akan memastikannya tidak longgar. Satu lagi ialah jenis beralur keliling, garis pusatnya lebih kecil daripada bolt,ini menyebabkan nat ini mengapit ulir bolt yang melaluinya. Nat terganggu Nat beralur keliling

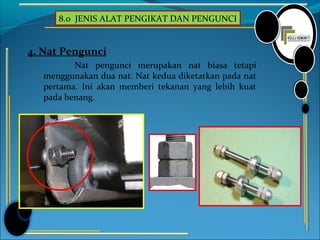

- 48. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 4. Nat Pengunci Nat pengunci merupakan nat biasa tetapi menggunakan dua nat. Nat kedua diketatkan pada nat pertama. Ini akan memberi tekanan yang lebih kuat pada benang.

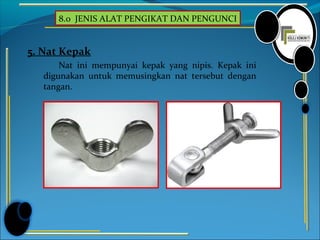

- 49. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 5. Nat Kepak Nat ini mempunyai kepak yang nipis. Kepak ini digunakan untuk memusingkan nat tersebut dengan tangan.

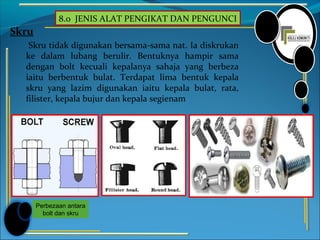

- 50. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Skru Skru tidak digunakan bersama-sama nat. Ia diskrukan ke dalam lubang berulir. Bentuknya hampir sama dengan bolt kecuali kepalanya sahaja yang berbeza iaitu berbentuk bulat. Terdapat lima bentuk kepala skru yang lazim digunakan iaitu kepala bulat, rata, filister, kepala bujur dan kepala segienam Perbezaan antara bolt dan skru

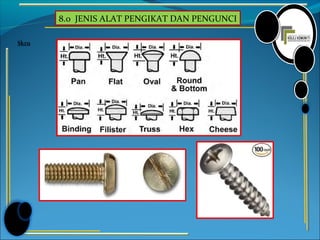

- 51. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Skru
- 52. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Skru jenis lain yang sering digunakan ialah skru grab. skru ini merupakan sejenis sesendal kerana ia selalunyadigunakan bersama-sama kekunci bagi menahan takal daripada mengesot pada sebatang aci. Ia juga dikenali sebagai skru set. Skru set mempunyai tiga bentuk kepala yang lazim, iaitu : 1. Skru kepala persegi 2. Skru kepala Allen 3. Skru tak berkepala

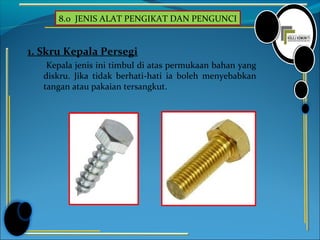

- 53. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 1. Skru Kepala Persegi Kepala jenis ini timbul di atas permukaan bahan yang diskru. Jika tidak berhati-hati ia boleh menyebabkan tangan atau pakaian tersangkut.

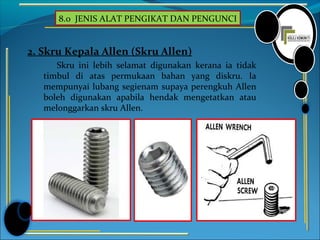

- 54. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 2. Skru Kepala Allen (Skru Allen) Skru ini lebih selamat digunakan kerana ia tidak timbul di atas permukaan bahan yang diskru. Ia mempunyai lubang segienam supaya perengkuh Allen boleh digunakan apabila hendak mengetatkan atau melonggarkan skru Allen.
- 55. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 2. Skru Tak Berkepala Sebagaiman skru Allen, skru ini juga tidak timbul di atas permukaan bahan yang diskru. Terdapat lurah dibahagian atasnya, tujuannya ialah supaya skru ini boleh diketatkan ataupun dilonggarkan dengan pemutar skru.

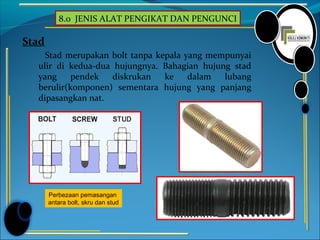

- 56. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Stad Stad merupakan bolt tanpa kepala yang mempunyai ulir di kedua-dua hujungnya. Bahagian hujung stad yang pendek diskrukan ke dalam lubang berulir(komponen) sementara hujung yang panjang dipasangkan nat. Perbezaan pemasangan antara bolt, skru dan stud

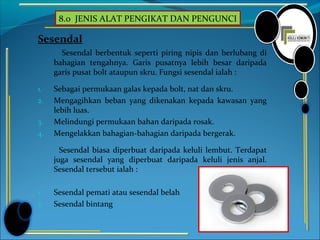

- 57. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Sesendal Sesendal berbentuk seperti piring nipis dan berlubang di bahagian tengahnya. Garis pusatnya lebih besar daripada garis pusat bolt ataupun skru. Fungsi sesendal ialah : 1. Sebagai permukaan galas kepada bolt, nat dan skru. 2. Mengagihkan beban yang dikenakan kepada kawasan yang lebih luas. 3. Melindungi permukaan bahan daripada rosak. 4. Mengelakkan bahagian-bahagian daripada bergerak. Sesendal biasa diperbuat daripada keluli lembut. Terdapat juga sesendal yang diperbuat daripada keluli jenis anjal. Sesendal tersebut ialah : 1. Sesendal pemati atau sesendal belah 2. Sesendal bintang

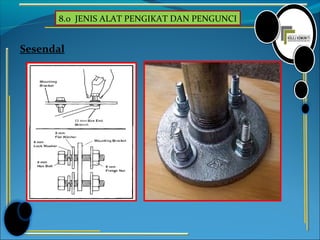

- 58. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Sesendal

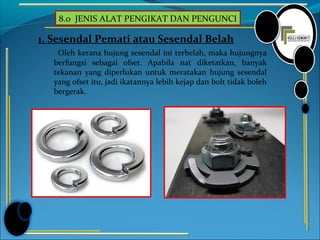

- 59. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 1. Sesendal Pemati atau Sesendal Belah Oleh kerana hujung sesendal ini terbelah, maka hujungnya berfungsi sebagai ofset. Apabila nat diketatkan, banyak tekanan yang diperlukan untuk meratakan hujung sesendal yang ofset itu, jadi ikatannya lebih kejap dan bolt tidak boleh bergerak.

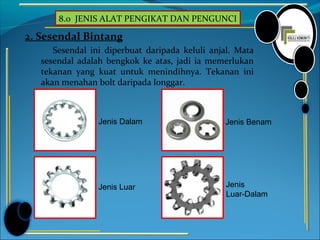

- 60. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI 2. Sesendal Bintang Sesendal ini diperbuat daripada keluli anjal. Mata sesendal adalah bengkok ke atas, jadi ia memerlukan tekanan yang kuat untuk menindihnya. Tekanan ini akan menahan bolt daripada longgar. Jenis Dalam Jenis Luar Jenis Luar-Dalam Jenis Benam

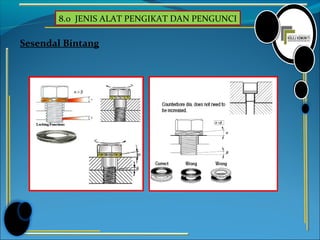

- 61. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Sesendal Bintang
- 62. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Sesendal Bintang
- 63. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Klip Klip digolongkan sebagai pengikat bendungan. Ia diperbuat daripada keluli anjal. Klip terdapat dalam dua bentuk asas, iaitu : 1. Klip lengkung luar 2. Klip lengkung dalam Kedua-dua klip ing klip, sejenis playar khas digunakanni dipasang pada alur dibahagian luar aci atau alur bahagian dalam lubang. Klip ini boleh melekap dengan elok pada alur kerana terdapatnya tindakan menguncup bagi klip lengkung luar dan tindakan mengembang bagi klip lengkung dalam. Untuk memasang klip, sejenis playar khas digunakan.

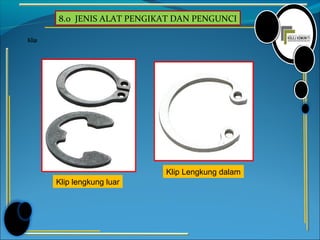

- 64. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Klip Klip Lengkung dalam Klip lengkung luar

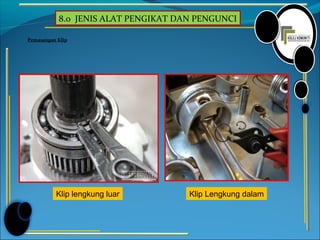

- 65. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Pemasangan Klip Klip Lengkung dalamKlip lengkung luar

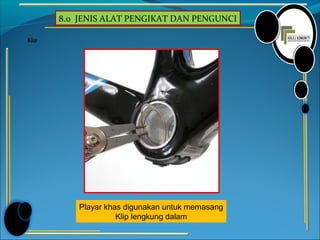

- 66. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Klip Playar khas digunakan untuk memasang Klip lengkung dalam
- 67. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Kekunci Terdapat 2 jenis kekunci yang lazim digunakan, iaitu : 1. Kekunci persegi atau kekunci bulu 2. Kekunci Woodruff

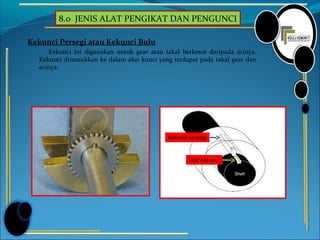

- 68. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Kekunci Persegi atau Kekunci Bulu Kekunci ini digunakan untuk gear atau takal berkesot daripada acinya. Kekunci dimasukkan ke dalam alur kunci yang terdapat pada takal gear dan acinya. Kekunci persegi Alur Kekunci

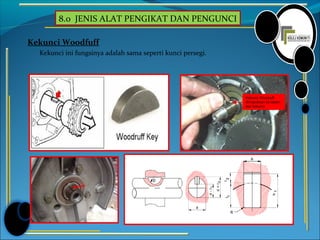

- 69. 8.0 JENIS ALATPENGIKAT DAN PENGUNCI Kekunci Woodfuff Kekunci ini fungsinya adalah sama seperti kunci persegi. Kekunci Woodruff dimasukkan ke dalam alur kekunci
- 70.
