Modulasi merupakan teknik untuk memasukkan informasi dalam gelombang pembawa seperti gelombang sinus. Terdapat beberapa jenis modulasi amplitudo seperti DSB-SC, AM, SSB, dan VSB. Setiap jenis modulasi memiliki karakteristik spektrum frekuensi dan cara pembuatannya yang berbeda-beda. Modulasi digunakan untuk mentransmisikan informasi melalui gelombang elektromagnetik.

1. MODULASI AMPLITUDO
Rahmat Gozali
Slamet Mualif
M.Firzy Adha
Lina Sari Dewi

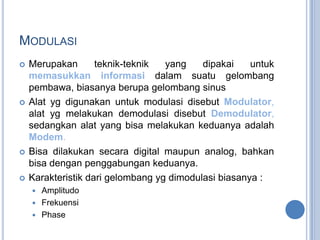

2. MODULASI
 Merupakan teknik-teknik yang dipakai untuk
memasukkan informasi dalam suatu gelombang
pembawa, biasanya berupa gelombang sinus
 Alat yg digunakan untuk modulasi disebut Modulator,
alat yg melakukan demodulasi disebut Demodulator,
sedangkan alat yang bisa melakukan keduanya adalah
Modem.
 Bisa dilakukan secara digital maupun analog, bahkan
bisa dengan penggabungan keduanya.
 Karakteristik dari gelombang yg dimodulasi biasanya :
 Amplitudo
 Frekuensi
 Phase

3. MODULASI
cos ω0t : Sinyal carrier
f (t) : Sinyal pemodulasi
θ (t) : Sinyal termodulasi

4. Modulasi Amplitudo
• Modulasi jenis ini adalah modulasi yang paling sederhana
• Gelombang pembawa (carrier wave) diubah amplitudonya sesuai dengan signal informasi
yang akan dikirimkan
• Modulasi ini disebut juga linear modulation, artinya bahwa pergeseran frekuensinya
bersifat linier mengikuti signal informasi yang akan ditransmisikan
• Kelemahannya : dapat terganggu oleh gangguan atmosfiir, Bandwith yang sempit juga
membatasi kualitas suara yang dapat dipancarkan.
voltage
voltage
time time
Modulation
Message signal voltage
Modulated
signal
time
Carrier waveform
carrier
Digambarkan dalam spektrum frekuensi
frekuensi
0 4 KHz fc
Message Modulated
signal signal

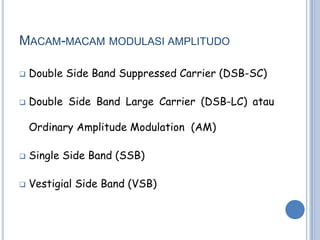

5. MACAM-MACAM MODULASI AMPLITUDO
 Double Side Band Suppressed Carrier (DSB-SC)
 Double Side Band Large Carrier (DSB-LC) atau
Ordinary Amplitude Modulation (AM)
 Single Side Band (SSB)
 Vestigial Side Band (VSB)

6. DOUBLE SIDE BAND SUPPRESSED CARRIER
(DSB-SC)
 Dibuat dengan mengatur agar amplitudo sinyal carrier
berubah secara proporsional sesuai perubahan
amplitudo pada sinyal pemodulasi (sinyal informasi)
 Persamaan Matematis DSB-SC
X DSBSC (t )  m(t ) cos c t

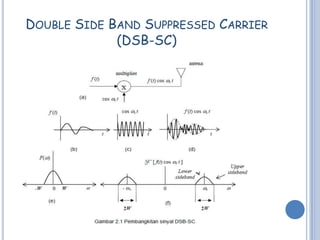

7. DOUBLE SIDE BAND SUPPRESSED CARRIER
(DSB-SC)

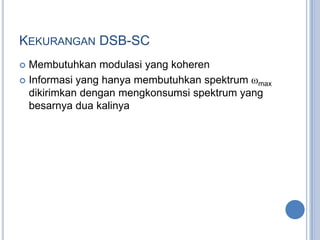

8. KEKURANGAN DSB-SC
 Membutuhkan modulasi yang koheren
 Informasi yang hanya membutuhkan spektrum ωmax
dikirimkan dengan mengkonsumsi spektrum yang
besarnya dua kalinya

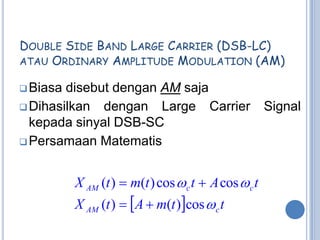

9. DOUBLE SIDE BAND LARGE CARRIER (DSB-LC)
ATAU ORDINARY AMPLITUDE MODULATION (AM)
 Biasa disebut dengan AM saja
 Dihasilkan dengan Large Carrier Signal
kepada sinyal DSB-SC
 Persamaan Matematis
X AM (t )  m(t ) cos  c t  A cos  c t
X AM (t )  A  m(t )cos  c t

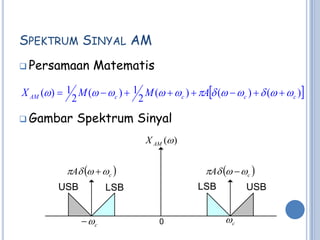

10. SPEKTRUM SINYAL AM
 Persamaan Matematis
X AM ( )  1 M (  c )  1 M (  c )  A (  c )   (  c )
2 2
 Gambar Spektrum Sinyal
X AM ( )
A   c  A   c 
USB LSB LSB USB
 c 0 c

11. INDEX MODULASI
 Definisi
Peak _ DSB  SC _ amplitude
m
Peak _ Carrier _ Amplitude
 Jika dinyatakan dalam index modulasi, maka
persamaan sinyal AM adalah :
X AM (t )  A cos  c t  mA cos  m t cos  c t
X AM (t )  A(1  m cos  m t ) cos  c t

12. DEMODULASI SINYAL AM
 Dilakukan dengan mendeteksi puncak-puncak sinyal
(envelope) termodulasinya
 Alat yang digunakan disebut Envelope Detector

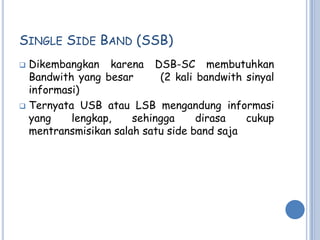

13. SINGLE SIDE BAND (SSB)
 Dikembangkan karena DSB-SC membutuhkan
Bandwith yang besar (2 kali bandwith sinyal
informasi)
 Ternyata USB atau LSB mengandung informasi
yang lengkap, sehingga dirasa cukup
mentransmisikan salah satu side band saja

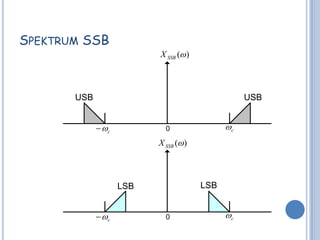

14. SPEKTRUM SSB
X SSB ( )
USB USB
 c 0 c
X SSB ( )
LSB LSB
 c 0 c

15. PEMBUATAN SINYAL SSB

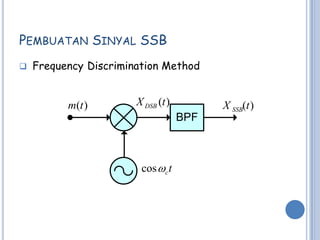

 Frequency Discrimination Method
m(t ) X DSB (t ) X SSB(t )
BPF
cos c t

16.  Phase Shift Method
m(t ) cos c t
cos c t
m(t ) + X SSB

 -

2
sin c t


2 ˆ
m(t )

17. DEMODULASI SINYAL SSB

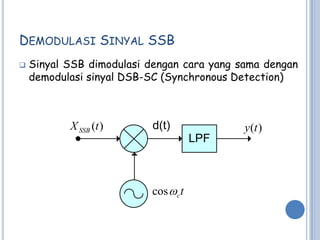

 Sinyal SSB dimodulasi dengan cara yang sama dengan
demodulasi sinyal DSB-SC (Synchronous Detection)
X SSB (t ) d(t) y (t )
LPF
cos c t

18. VESTIGIAL SIDE BAND (VSB)
 Merupakan kompromi (jalan tengah) antara SSB dan
DSB
 Biasanya digunakan dalam transmisi sinyal video pada
televisi

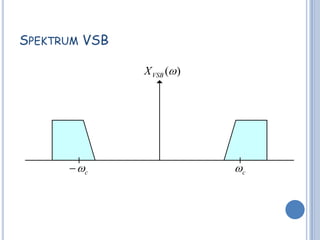

19. SPEKTRUM VSB
X VSB ( )
 c c

20. PEMBUATAN SINYAL VSB

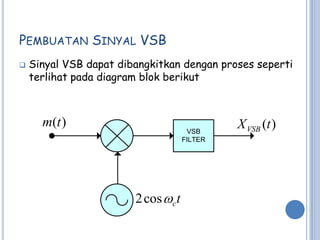

 Sinyal VSB dapat dibangkitkan dengan proses seperti
terlihat pada diagram blok berikut
m(t ) X VSB (t )
VSB
FILTER
2 cos c t

21. DEMODULASI SINYAL VSB

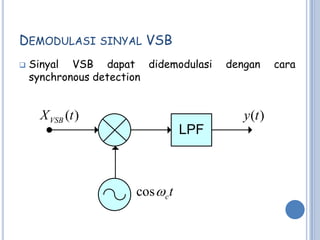

 Sinyal VSB dapat didemodulasi dengan cara
synchronous detection
X VSB (t ) y (t )
LPF
cos c t
