Blu-ray technology
Dokumen tersebut membahas tentang teknologi Blu-Ray, yaitu format penyimpanan optik yang memiliki kapasitas penyimpanan lebih besar dari DVD karena menggunakan sinar laser biru-ungu berpanjang gelombang lebih pendek. Blu-Ray mampu menyimpan data hingga 50 GB dengan resolusi video 1080p dan audio berkualitas tinggi.
More Related Content
Blu-ray technology
- 1. Blu-Ray Technology M. Firzy Adha 0906602130 Fisika Instrumentasi

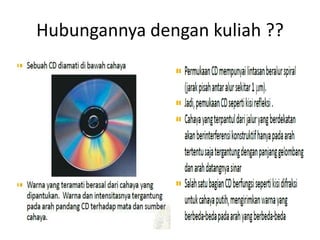

- 2. Apa saja yangakan di bahas ?? • Pendahuluan • Pengertian Blu-Ray • Besar kapasitas penyimpanan • Kelebihan dan kekurangan • Bagaimana proses menyimpan dan membaca data • Relasi dengan mata kuliah fisika dasar

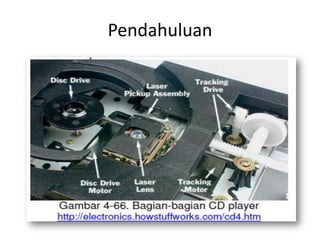

- 3.

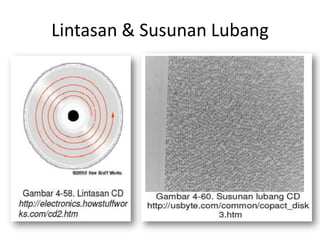

- 4. Lintasan & SusunanLubang
- 5.
- 6. • Lebar jalur data kira-kira 0.5 mikron dengan jalur satu sama lain dipisahkan jarak 1.6 mikron ( satu mikron adalah satu per satu juta meter ) • Lebar jalur Bump masing-masing 0,5 mikron, panjang minimum 0,83 mikron • Jika jalur data dapat diangkat dari CD dan meregangnya ke dalam garis lurus, panjangnya hampir 3,5 mil (5 km ) • Pit merupakan kode data dan membawa informasi. Area antara pits panjang 0,9 mm (micron) sampai 3,3 mm dinamakan lands dan tinggi Pit 125 nanometer. • Lapisan substrate diselimuti dengan lapisan reflektif tipis dari logam (alumunium) dan dengan lapisan pelindung dari pernis atau acrylic. • Jarak antar lajur lilitan berdekatan sekitar 1,6 mikron. Penyebaran berkas laser terjadi pada saat scan pit, yang diterjemahkan ke dalam berkas sempit dalam intensitas berkas yang direfleksikan.

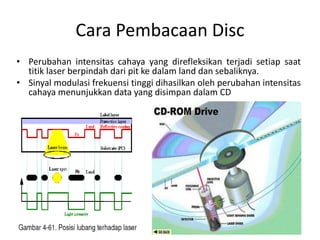

- 7. Cara Pembacaan Disc •Perubahan intensitas cahaya yang direfleksikan terjadi setiap saat titik laser berpindah dari pit ke dalam land dan sebaliknya. • Sinyal modulasi frekuensi tinggi dihasilkan oleh perubahan intensitas cahaya menunjukkan data yang disimpan dalam CD

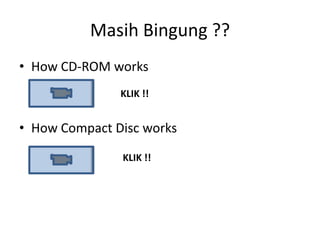

- 8. Masih Bingung ?? •How CD-ROM works KLIK !! • How Compact Disc works KLIK !!

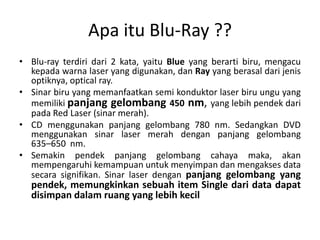

- 9. Apa itu Blu-Ray?? • Blu-ray terdiri dari 2 kata, yaitu Blue yang berarti biru, mengacu kepada warna laser yang digunakan, dan Ray yang berasal dari jenis optiknya, optical ray. • Sinar biru yang memanfaatkan semi konduktor laser biru ungu yang memiliki panjang gelombang 450 nm, yang lebih pendek dari pada Red Laser (sinar merah). • CD menggunakan panjang gelombang 780 nm. Sedangkan DVD menggunakan sinar laser merah dengan panjang gelombang 635–650 nm. • Semakin pendek panjang gelombang cahaya maka, akan mempengaruhi kemampuan untuk menyimpan dan mengakses data secara signifikan. Sinar laser dengan panjang gelombang yang pendek, memungkinkan sebuah item Single dari data dapat disimpan dalam ruang yang lebih kecil

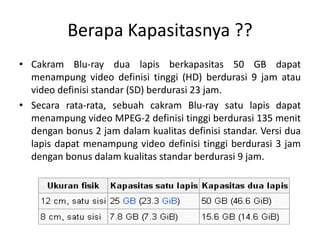

- 10. Berapa Kapasitasnya ?? •Cakram Blu-ray dua lapis berkapasitas 50 GB dapat menampung video definisi tinggi (HD) berdurasi 9 jam atau video definisi standar (SD) berdurasi 23 jam. • Secara rata-rata, sebuah cakram Blu-ray satu lapis dapat menampung video MPEG-2 definisi tinggi berdurasi 135 menit dengan bonus 2 jam dalam kualitas definisi standar. Versi dua lapis dapat menampung video definisi tinggi berdurasi 3 jam dengan bonus dalam kualitas standar berdurasi 9 jam.

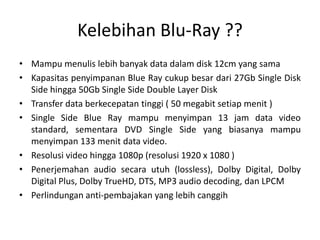

- 11. Kelebihan Blu-Ray ?? •Mampu menulis lebih banyak data dalam disk 12cm yang sama • Kapasitas penyimpanan Blue Ray cukup besar dari 27Gb Single Disk Side hingga 50Gb Single Side Double Layer Disk • Transfer data berkecepatan tinggi ( 50 megabit setiap menit ) • Single Side Blue Ray mampu menyimpan 13 jam data video standard, sementara DVD Single Side yang biasanya mampu menyimpan 133 menit data video. • Resolusi video hingga 1080p (resolusi 1920 x 1080 ) • Penerjemahan audio secara utuh (lossless), Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, MP3 audio decoding, dan LPCM • Perlindungan anti-pembajakan yang lebih canggih
- 12. Kekurangan ?? • Mengelolaratusan film dalam bentuk disc akan sangat repot dan makan tempat. • Persaingan HD-DVD vs Blu-Ray

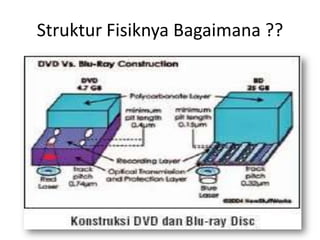

- 13.

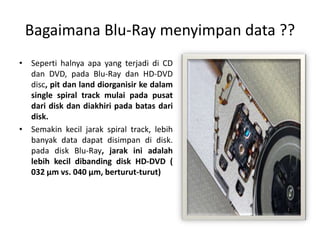

- 14. Bagaimana Blu-Ray menyimpandata ?? • Seperti halnya apa yang terjadi di CD dan DVD, pada Blu-Ray dan HD-DVD disc, pit dan land diorganisir ke dalam single spiral track mulai pada pusat dari disk dan diakhiri pada batas dari disk. • Semakin kecil jarak spiral track, lebih banyak data dapat disimpan di disk. pada disk Blu-Ray, jarak ini adalah lebih kecil dibanding disk HD-DVD ( 032 µm vs. 040 µm, berturut-turut)
- 15. Bagaimana Blu-Ray membacadata ? • Ketika sinar menjangkau suatu pit yang memantul balik dengan suatu intensitas yang lebih rendah dibandingkan ketika menjangkau pada land. Seperti pits berpasangan dengan ¼ dari panjang gelombang laser, cahaya terpantul menjangkau photosensor menemukan pada player Blu-Ray atau HD-DVD separuh panjang gelombang dephased (¼ di atasnya pada + ¼ pada jalan kembali = ½). • Ini adalah bagaimana player Blu-Ray atau HD-DVD dapat mengenali jika satu bidang adalah suatu pit atau land : jumlah dari cahaya yang dicerminkan oleh suatu lahan adalah yang lebih tinggi dibanding jumlah yang dicerminkan oleh pit.
- 16. Apakah ada Pengembangan?? Blu-Ray Disc 1 TB On July 20, 2010, the research team of Sony and Japanese Tohoku University announced the joint development of a blue-violet laser, which will help in creating Blu- ray discs with a capacity of 1 TB (dual layer).

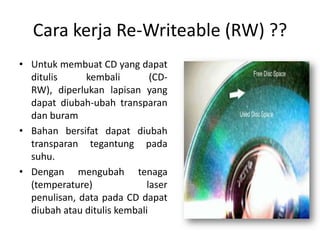

- 17. Cara kerja Re-Writeable(RW) ?? • Untuk membuat CD yang dapat ditulis kembali (CD- RW), diperlukan lapisan yang dapat diubah-ubah transparan dan buram • Bahan bersifat dapat diubah transparan tegantung pada suhu. • Dengan mengubah tenaga (temperature) laser penulisan, data pada CD dapat diubah atau ditulis kembali
- 18.
- 19.
