1. SLIDE 1 Lecturer: Amir Ali, S.T., M.T.
KOMUNIKASI DATA
KULIAH III
SINYAL TRANSMISI
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

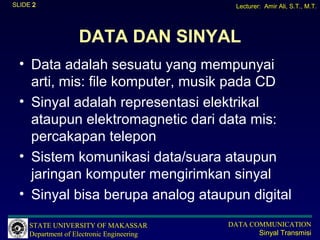

2. SLIDE 2 Lecturer: Amir Ali, S.T., M.T.
DATA DAN SINYAL
• Data adalah sesuatu yang mempunyai
arti, mis: file komputer, musik pada CD
• Sinyal adalah representasi elektrikal
ataupun elektromagnetic dari data mis:
percakapan telepon
• Sistem komunikasi data/suara ataupun
jaringan komputer mengirimkan sinyal
• Sinyal bisa berupa analog ataupun digital
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi
3. SLIDE 3 Lecturer: Amir Ali, S.T., M.T.
SINYAL DIGITAL DAN ANALOG
• Sinyal analog mempunyai nilai dengan batasan
tak terhingga, dan dapat berubah terus menerus
setiap saat. Kebanyakan sinyal yang dihasilkan
secara alami adalah analog mis: musik, suara
• Sinyal digital hanya dapat mempunyai satu nilai
untuk suatu waktu t dan dapat berubah hanya
dalam interval tertentu. Hal ini tdk terjadi secara
alami mis: data yang tersimpan dalam CD
ataupun memori komputer.
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

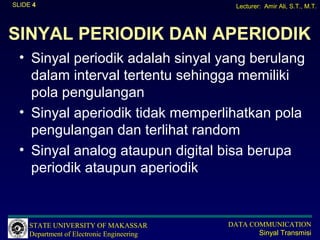

4. SLIDE 4 Lecturer: Amir Ali, S.T., M.T.
SINYAL PERIODIK DAN APERIODIK
• Sinyal periodik adalah sinyal yang berulang
dalam interval tertentu sehingga memiliki
pola pengulangan
• Sinyal aperiodik tidak memperlihatkan pola
pengulangan dan terlihat random
• Sinyal analog ataupun digital bisa berupa
periodik ataupun aperiodik
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

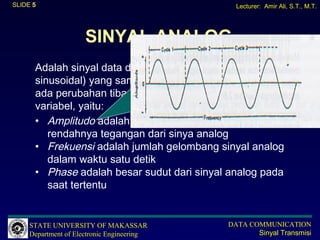

5. SLIDE 5 Lecturer: Amir Ali, S.T., M.T.
SINYAL ANALOG
Adalah sinyal data dalam bentuk gelombang (biasanya
sinusoidal) yang sambung-menyambung (kontinu), tidak
ada perubahan tiba-tiba dan mempunyai besaran/
variabel, yaitu:
• Amplitudo adalah merupakan ukuran tinggi
rendahnya tegangan dari sinya analog
• Frekuensi adalah jumlah gelombang sinyal analog
dalam waktu satu detik
• Phase adalah besar sudut dari sinyal analog pada
saat tertentu
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

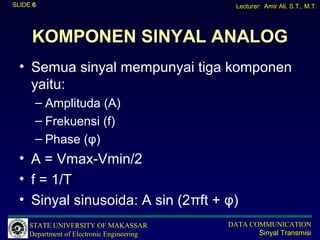

6. SLIDE 6 Lecturer: Amir Ali, S.T., M.T.
KOMPONEN SINYAL ANALOG
• Semua sinyal mempunyai tiga komponen
yaitu:
– Amplituda (A)
– Frekuensi (f)
– Phase (φ)
• A = Vmax-Vmin/2
• f = 1/T
• Sinyal sinusoida: A sin (2πft + φ)
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

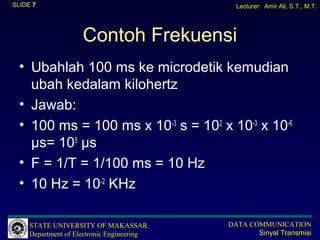

7. SLIDE 7 Lecturer: Amir Ali, S.T., M.T.
Contoh Frekuensi
• Ubahlah 100 ms ke microdetik kemudian
ubah kedalam kilohertz
• Jawab:
• 100 ms = 100 ms x 10-3 s = 102 x 10-3 x 10-6
μs= 105 μs
• F = 1/T = 1/100 ms = 10 Hz
• 10 Hz = 10-2 KHz
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

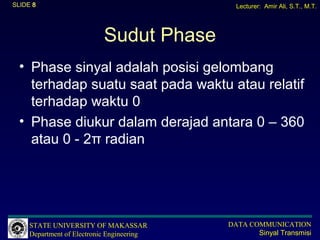

8. SLIDE 8 Lecturer: Amir Ali, S.T., M.T.
Sudut Phase
• Phase sinyal adalah posisi gelombang
terhadap suatu saat pada waktu atau relatif
terhadap waktu 0
• Phase diukur dalam derajad antara 0 – 360
atau 0 - 2π radian
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

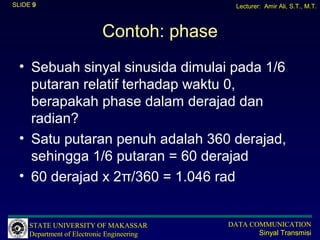

9. SLIDE 9 Lecturer: Amir Ali, S.T., M.T.
Contoh: phase
• Sebuah sinyal sinusida dimulai pada 1/6
putaran relatif terhadap waktu 0,
berapakah phase dalam derajad dan
radian?
• Satu putaran penuh adalah 360 derajad,
sehingga 1/6 putaran = 60 derajad
• 60 derajad x 2π/360 = 1.046 rad
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

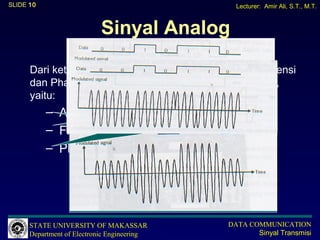

10. SLIDE 10 Lecturer: Amir Ali, S.T., M.T.
Sinyal Analog
Dari ketiga macam variabel, yakni: Amplitudo, Frekuensi
dan Phase, maka akan diperoleh tiga jenis modulasi,
yaitu:
– Amplitudo Modulation (AM)
– Frequency Modulation (FM)
– Phase Modulation (PM)
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

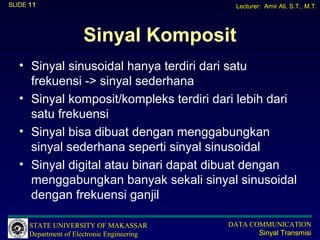

11. SLIDE 11 Lecturer: Amir Ali, S.T., M.T.
Sinyal Komposit
• Sinyal sinusoidal hanya terdiri dari satu
frekuensi -> sinyal sederhana
• Sinyal komposit/kompleks terdiri dari lebih dari
satu frekuensi
• Sinyal bisa dibuat dengan menggabungkan
sinyal sederhana seperti sinyal sinusoidal
• Sinyal digital atau binari dapat dibuat dengan
menggabungkan banyak sekali sinyal sinusoidal
dengan frekuensi ganjil
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

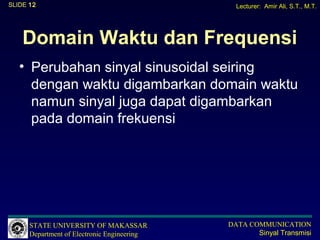

12. SLIDE 12 Lecturer: Amir Ali, S.T., M.T.
Domain Waktu dan Frequensi
• Perubahan sinyal sinusoidal seiring
dengan waktu digambarkan domain waktu
namun sinyal juga dapat digambarkan
pada domain frekuensi
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

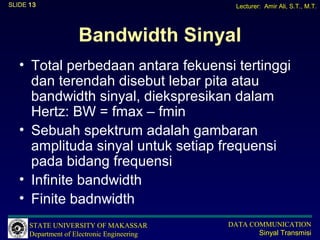

13. SLIDE 13 Lecturer: Amir Ali, S.T., M.T.
Bandwidth Sinyal
• Total perbedaan antara fekuensi tertinggi
dan terendah disebut lebar pita atau
bandwidth sinyal, diekspresikan dalam
Hertz: BW = fmax – fmin
• Sebuah spektrum adalah gambaran
amplituda sinyal untuk setiap frequensi
pada bidang frequensi
• Infinite bandwidth
• Finite badnwidth
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

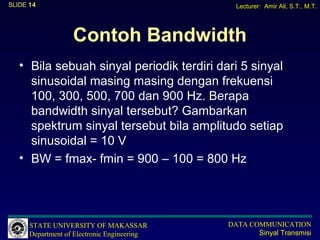

14. SLIDE 14 Lecturer: Amir Ali, S.T., M.T.
Contoh Bandwidth
• Bila sebuah sinyal periodik terdiri dari 5 sinyal
sinusoidal masing masing dengan frekuensi
100, 300, 500, 700 dan 900 Hz. Berapa
bandwidth sinyal tersebut? Gambarkan
spektrum sinyal tersebut bila amplitudo setiap
sinusoidal = 10 V
• BW = fmax- fmin = 900 – 100 = 800 Hz
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi
15. SLIDE 15 Lecturer: Amir Ali, S.T., M.T.
Contoh Bandwidth Lanjutan
Sinyal komposit dan spectrum
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi
16. SLIDE 16 Lecturer: Amir Ali, S.T., M.T.
Ada 2 macam cara pensinyalan:
• Gambar ASK
Sinyal Digital
• Non Return digunakan untuk pengiriman data suara atau
Metode ini to Zero (NRZ)
• Frequency Shift Keying (FSK)
2.
gambar.
Mengubah frekuensi0pembawa berdasarkan bit 1 dan bentuk
Sinyal digital merupakan sinyal data0 dalam bit 0.
• Digunakan untuk dibutuhkan MODEM antar komputer yang
Pada Metode ini proses transmisi data
1 0 0 0 1
Transmsiyang dapat
jaraknya sangat digunakan untuk transmisi kecepatan
pulsa ini banyak
• Return to Zero (RZ)jauh.mengalami perubahan tiba-tiba
Gbr. Analog Data Digital Transmission
• rendah.
dan mempunyai besaran 0 dan 1.
0 • 3 macam FSK 0
Dikenal Gambar pensinyalan0sinyal0analog:
0 0 0 0 0
3. PhaseempatKeying (PSK) pasangan bentuk sinyal
Ada Shift kemungkinan
1. Amplitudosinyal Keying (ASK) terjadi sesuai
Phase dari gelombang pembawa diubah-ubah setelah
data dan Shift transmisi yang
• Cat:Amplitudo danModem transmisidiubah-ubah sesuai ini
dengan bit 1 gelombang pembawa data, yakni:
Tidak Butuh bit 0, sehingga pada proses modulasi
-mengalami proses
akan dihasilkan perubahan phase.
informasi yang ada
- • • yang digunakan untuk transmitter memiliki
• DataDigitaldihasilkan ASK transmisi macam, yaitu: data
Transmisiamplitudo pada olehada dua yang adalah Dua
Lebar ini Data Digital Transmission
Gambar PSK
kecepatan sedang dan tinggi. dalam bentuk sinyal
analog dan ditransmisikan (00-11)
Tingkat (0-1) dan Empat Tingkat
• Analog Data Digital Transmission
analog ke receiver.
• Metode ini digunakan oleh pemancar radio.
• Digital Data Analog Transmission
• Analog Data Analog Transmission
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

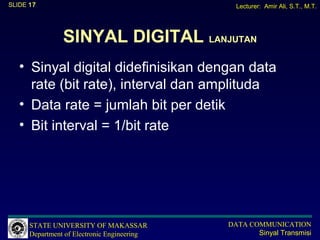

17. SLIDE 17 Lecturer: Amir Ali, S.T., M.T.
SINYAL DIGITAL LANJUTAN
• Sinyal digital didefinisikan dengan data
rate (bit rate), interval dan amplituda
• Data rate = jumlah bit per detik
• Bit interval = 1/bit rate
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi

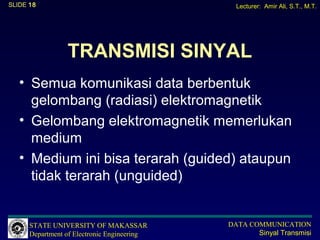

18. SLIDE 18 Lecturer: Amir Ali, S.T., M.T.
TRANSMISI SINYAL
• Semua komunikasi data berbentuk
gelombang (radiasi) elektromagnetik
• Gelombang elektromagnetik memerlukan
medium
• Medium ini bisa terarah (guided) ataupun
tidak terarah (unguided)
STATE UNIVERSITY OF MAKASSAR DATA COMMUNICATION
Department of Electronic Engineering Sinyal Transmisi
